接地线的安装要求
安装接地线注意事项

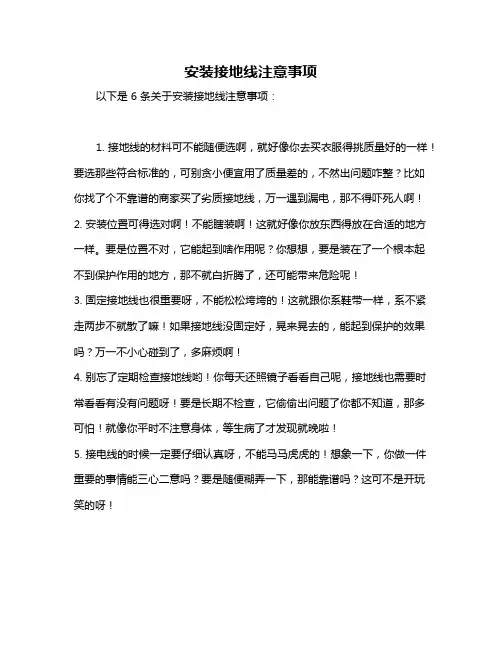

安装接地线注意事项
以下是 6 条关于安装接地线注意事项：
1. 接地线的材料可不能随便选啊，就好像你去买衣服得挑质量好的一样！要选那些符合标准的，可别贪小便宜用了质量差的，不然出问题咋整？比如你找了个不靠谱的商家买了劣质接地线，万一遇到漏电，那不得吓死人啊！
2. 安装位置可得选对啊！不能瞎装啊！这就好像你放东西得放在合适的地方一样。
要是位置不对，它能起到啥作用呢？你想想，要是装在了一个根本起不到保护作用的地方，那不就白折腾了，还可能带来危险呢！
3. 固定接地线也很重要呀，不能松松垮垮的！这就跟你系鞋带一样，系不紧走两步不就散了嘛！如果接地线没固定好，晃来晃去的，能起到保护的效果吗？万一不小心碰到了，多麻烦啊！
4. 别忘了定期检查接地线哟！你每天还照镜子看看自己呢，接地线也需要时常看看有没有问题呀！要是长期不检查，它偷偷出问题了你都不知道，那多可怕！就像你平时不注意身体，等生病了才发现就晚啦！
5. 接电线的时候一定要仔细认真呀，不能马马虎虎的！想象一下，你做一件重要的事情能三心二意吗？要是随便糊弄一下，那能靠谱吗？这可不是开玩笑的呀！
6. 安装接地线可不是一个人的事呀，大家都得重视起来！就像一场比赛需要团队合作一样。
如果有人不在意，那整个安全就没保障啦！难道你想因为这个出什么意外吗？
结论：安装接地线可真不是小事，大家一定要严格按照要求来做，不能马虎呀！。
接地线的安装要求
采用保护接地时,接地装置的接地电阻不应大于4Ω.人工接地体可采用水平敷设的圆钢、扁钢、垂直敷设的钢管角钢、圆钢，敷设人工接地体不应少于二根，采用垂直敷设时,入地深度不应小于2。
5m，二根接地体之间的垂直距离不应小于5m。
接地体顶面埋深当无设计要求时，深度不宜小于0。
6m。
保护线和接地体最小尺寸：一般人工接地体接地装置应采用热镀锌钢材，都采用型钢，钢管直径40-50毫米，壁厚至少3.5毫米，角钢厚度至少4毫米，圆钢直径至少10毫米，扁钢截面至少100平方毫米,厚度至少4毫米；保护线采用绝缘导线时，铜芯不小于2。
5平方毫米.保护线采用与相线同质时，相线截面小于等于16平方毫米保护线截面不小于相线截面.保护线与接地装置连接：采用压接和焊接的可靠方法。
采用焊接时，扁钢搭焊长度不小于2倍扁钢宽度,至少焊牢三个棱边；圆钢搭焊长度不小于6倍圆钢直径,至少焊牢两个棱边。
采用螺钉压接时,要采用防松措施。
保护线不宜采用铝芯线，裸铝线材严禁直接埋地敷设。
保护线应经常检查，发现破损、断线、松动、脱落、腐蚀等应及时排除。
埋接地体时，周围的土壤要撒上一定量的盐，然后浇上水以保证能有良好的导电性.另外保用中每年要测一次接地电阻,以防接地电阻过大而失效.一、接地电阻的要求: 1、电阻要小于4。
接地电阻的大小可以定义接地电流的大小,接地电阻值越小，接地装置的接地电压值也就越小.这就是说接地电阻值的大小，标志着设备接地性能的好与坏. 2、电阻的测量接地电阻一般可用电流表电压表、电桥法、接地电阻测量仪等来测量,目前都采用接地电阻测量仪来进行测量，此方法即简单又方便. 常用的接地电阻测量仪有ZC-8型和ZC—29型两种。
二、接地装置的安装一般来讲，接地线埋入地下深度不应小于2m。
在特殊场所安装接地极时，如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg并加入水，用以降低接地电阻.如果用2根及2根以上的接地极时，各极之间的嗬氩挥∮?。
规范变电站接地线装置的装设
规范变电站接地线装置的装设
，主要包括以下几个方面：
1. 设计规范：根据国家标准和相关规范，选择合适的接地线装置，并进行设计。
需要考虑变电站的安装环境、接地电阻要求等因素。
2. 接地线敷设：接地线要布置在开放场地或埋设地下。
布置时要避免与其他设备、金属结构等相交叉，防止干扰和腐蚀。
3. 接地线连接：接地线的连接要牢固可靠，使用优质的接地线材料，并采用专用的连接器或焊接方式进行连接。
4. 接地线防腐：根据变电站所处的环境条件，对接地线进行防腐处理，延长其使用寿命。
例如，在湿润环境下，可以使用防腐涂料或防腐包覆层进行保护。
5. 接地线检测：在接地线装设完成后，需要进行接地电阻测试，确保接地线装置符合规范要求。
测试时应选用专业的检测仪器，按照相关标准进行测试。
6. 接地线维护：定期检查接地线装置的连接情况、防腐情况等，并及时修复或更换损坏的接地线部分。
同时，要注意接地线周围的环境，及时清理杂物，保持接地线的通畅和干燥状态。
总之，规范变电站接地线装置的装设，可以确保变电站的接地系统安全可靠，降低事故风险。
在装设过程中要严格按照相关标准和规范进行操作，并定期进行检测和维护。
第 1 页共 1 页。
设备接地线的标准要求

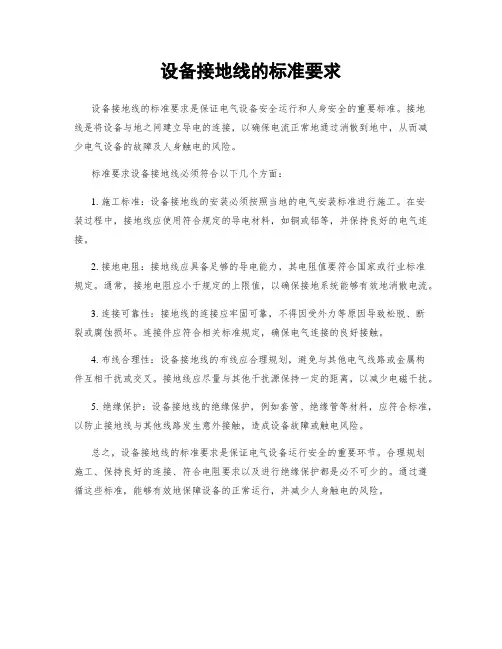

设备接地线的标准要求
设备接地线的标准要求是保证电气设备安全运行和人身安全的重要标准。
接地
线是将设备与地之间建立导电的连接，以确保电流正常地通过消散到地中，从而减少电气设备的故障及人身触电的风险。
标准要求设备接地线必须符合以下几个方面：
1. 施工标准：设备接地线的安装必须按照当地的电气安装标准进行施工。
在安
装过程中，接地线应使用符合规定的导电材料，如铜或铝等，并保持良好的电气连接。
2. 接地电阻：接地线应具备足够的导电能力，其电阻值要符合国家或行业标准
规定。
通常，接地电阻应小于规定的上限值，以确保接地系统能够有效地消散电流。
3. 连接可靠性：接地线的连接应牢固可靠，不得因受外力等原因导致松脱、断
裂或腐蚀损坏。
连接件应符合相关标准规定，确保电气连接的良好接触。
4. 布线合理性：设备接地线的布线应合理规划，避免与其他电气线路或金属构
件互相干扰或交叉。
接地线应尽量与其他干扰源保持一定的距离，以减少电磁干扰。
5. 绝缘保护：设备接地线的绝缘保护，例如套管、绝缘管等材料，应符合标准，以防止接地线与其他线路发生意外接触，造成设备故障或触电风险。
总之，设备接地线的标准要求是保证电气设备运行安全的重要环节。
合理规划
施工、保持良好的连接、符合电阻要求以及进行绝缘保护都是必不可少的。
通过遵循这些标准，能够有效地保障设备的正常运行，并减少人身触电的风险。

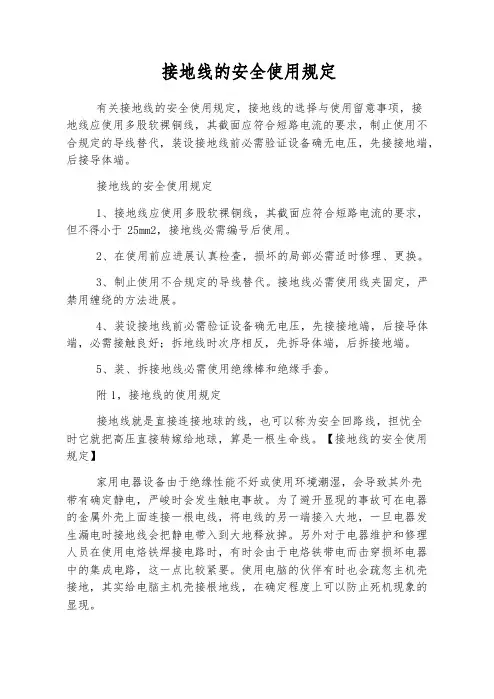

接地线的安全使用规定
接地线的安全使用规定有关接地线的安全使用规定，接地线的选择与使用留意事项，接地线应使用多股软裸铜线，其截面应符合短路电流的要求，制止使用不合规定的导线替代，装设接地线前必需验证设备确无电压，先接接地端，后接导体端。
接地线的安全使用规定1、接地线应使用多股软裸铜线，其截面应符合短路电流的要求，但不得小于 25mm2，接地线必需编号后使用。
2、在使用前应进展认真检查，损坏的局部必需适时修理、更换。
3、制止使用不合规定的导线替代。
接地线必需使用线夹固定，严禁用缠绕的方法进展。
4、装设接地线前必需验证设备确无电压，先接接地端，后接导体端，必需接触良好；拆地线时次序相反，先拆导体端，后拆接地端。
5、装、拆接地线必需使用绝缘棒和绝缘手套。
附1，接地线的使用规定接地线就是直接连接地球的线，也可以称为安全回路线，担忧全时它就把高压直接转嫁给地球，算是一根生命线。
【接地线的安全使用规定】家用电器设备由于绝缘性能不好或使用环境潮湿，会导致其外壳带有确定静电，严峻时会发生触电事故。
为了避开显现的事故可在电器的金属外壳上面连接一根电线，将电线的另一端接入大地，一旦电器发生漏电时接地线会把静电带入到大地释放掉。
另外对于电器维护和修理人员在使用电烙铁焊接电路时，有时会由于电烙铁带电而击穿损坏电器中的集成电路，这一点比较紧要。
使用电脑的伙伴有时也会疏忽主机壳接地，其实给电脑主机壳接根地线，在确定程度上可以防止死机现象的显现。
在电力系统中接地线:是为了在已停电的设备和线路上意外地显现电压时保证工作人员的紧要工具。
按部颁规定，接地线必需是25mm2 以上裸铜软线制成。
电阻要求:高压短路接地线对地电阻要求决议了接地线的品质，一般依照电力行业DLT8792023 技术规定要求每个截面积的接地线对地电阻不的大于以下数值:接线鼻之间测量直流电阻，对于 16mm2，25mm2，35mm2，50mm2，70mm2，95mm2，120mm2 的各种截面，平均每米的电阻值应分别小于1.24m，0.79m，0.56m，0.40m，0.28m，0.21m，0.16m。
配电箱接地线标准要求
配电箱接地线标准要求
配电箱是电力系统中的重要部件，其接地线的标准要求非常严格。
配电箱接地线的作用是保障电器设备的安全性和稳定性，防止因接地不良导致电路故障和安全事故的发生。
1. 接地线的选用
接地线的选择应符合国家相关标准和规定，并应根据实际情况进行选择。
一般情况下，接地线的截面积应不小于4mm，材料应为优质的铜线或铜带。
接地线的长度应尽可能短，避免出现过大的接地电阻。
2. 接地线的布置
接地线的布置应符合相关规范要求，必须与电源线分开布置，并与金属外壳和金属框架等部件连接。
接地线应在保护管内或槽内等适当位置布置，以保证其安全可靠。
3. 接地线的连接
接地线的连接应牢固可靠，不得出现脱落、松动等情况，以保证接地电阻的稳定性。
接地线的连接方式应符合国家相关标准和规定。
4. 接地线的测试
接地线的测试应在安装完成后进行，测试结果应符合国家相关标准和规定。
在使用过程中，应定期检测接地线的接地电阻，确保其符合要求。
通过以上的标准要求，配电箱的接地线可以达到安全可靠的效果，保障电器设备的正常运行并防止安全事故的发生。
在实际使用中，应严格按照规范要求进行安装和维护，确保接地线的质量和效果。
接地线的安装要求
接地线的安装要求为了确保人身安全和设备正常运行，接地线在电气系统中起着重要作用。
接地线的正确安装是保证电气系统正常运行的关键。
以下是接地线的安装要求。
1.接地线的选择：接地线应符合国家标准，选用导电性能优良、耐腐蚀性好且寿命长的材料，如铜排、铜绞线等。
应注意材料的截面积要适当，以满足安全要求。
2.接地线的布置：接地线的布置必须保证与电源线和设备之间的距离足够，一般要求不得小于50cm。
同时要避免接地线交叉敷设与其他线路交叉敷设，以免造成干扰。
3.接地电阻的要求：接地线的安装应保证接地电阻达到规定的要求。
根据不同的电气设备和线路，接地电阻的要求也有所不同。
在国家标准中，对于不同的场合给出了相应的接地电阻要求。
如一般电气设备接地电阻要求小于4Ω，特殊场所的接地电阻要求小于1Ω。
4.接地线的连接：接地线的连接应采用牢固可靠的方式，以确保连接处的接触压力充分，避免松脱造成损坏或导致接地电阻超标。
常用的接地连接方式有螺栓连接、压接连接等。
5.接地线的防腐要求：接地线的工作环境可能会存在一定的腐蚀性，因此需要采取相应的防腐措施，以延长接地线的寿命。
常见的防腐方法有电镀、涂层等。
6.接地线的检测：7.接地线的标识：在接地线的安装位置，应有明显的标识，以便于识别和操作。
常用的标识方式包括用颜色标识或采用标识牌等。
8.接地线的维护：接地线在使用过程中需要进行定期的检查和维护，以确保其工作性能。
常见的维护措施包括清洁接地线、检查接地连接处等。
总之，接地线的正确安装是电气系统运行安全的基础。
按照国家标准和要求进行接地线的选择、布置、连接、防腐、检测、标识和维护等工作，能够保证接地线正常工作，有效保障人身安全和设备正常运行。
接地线的安装要求及方法和步骤
接地线的安装要求及方法和步骤
1、安装要求：
①接地线应符合当地电气安全规范和标准的要求。
②接地线应选用导电性能良好、耐腐蚀的材料，如铜或镀锌钢。
③接地线应埋设在地下或靠近建筑物基础，以确保其稳固可靠。
④接地线应与主电源的中性线分开布置，防止干扰和干扰回流。
2、安装方法和步骤：
⑤确定接地点：选择一个合适的接地点，通常是在建筑物附近的土壤中选择湿度较高的区域。
⑥准备接地棒或接地网：根据实际情况选择接地棒或接地网，接地棒适用于小型电气设备，接地网适用于大型电气系统。
⑦准备接地线：选择合适规格的接地线，长度应足够覆盖从接地点到电气设备的距离。
⑧清理接地点：清除接地点周围的杂物和污垢，确保接地点与土壤有良好的接触。
⑨安装接地棒或接地网：将接地棒或接地网垂直埋设在接地点，并确保其稳固固定在地面中。
⑩安装接地线：将一端连接到接地棒或接地网上，另一端连接到需要接地的电气设备上。
连接点应采用可靠的螺栓或夹紧装置。
11 安装接地线保护装置：根据需要，可以安装接地线的保护装置，如避雷器或过电压保护器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采用保护接地时，接地装置的接地电阻不应大于4Ω。
人工接地体可采用水平敷设的圆钢、扁钢、垂直敷设的钢管角钢、圆钢，敷设人工接地体不应少于二根，采用垂直敷设时，入地深度不应小于2.5m，二根接地体之间的垂直距离不应小于5m。
接地体顶面埋深当无设计要求时，深度不宜小于0.6m。
保护线和接地体最小尺寸：一般人工接地体接地装置应采用热镀锌钢材，都采用型钢，钢管直径40-50毫米，壁厚至少3.5毫米，角钢厚度至少4毫米，圆钢直径至少10毫米，扁钢截面至少100平方毫米，厚度至少4毫米；保护线采用绝缘导线时，铜芯不小于2.5平方毫米。
保护线采用与相线同质时，相线截面小于等于16平方毫米保护线截面不小于相线截面。
保护线与接地装置连接：采用压接和焊接的可靠方法。
采用焊接时，扁钢搭焊长度不小于2倍扁钢宽度，至少焊牢三个棱边；圆钢搭焊长度不小于6倍圆钢直径，至少焊牢两个棱边。
采用螺钉压接时，要采用防松措施。
保护线不宜采用铝芯线，裸铝线材严禁直接埋地敷设。
保护线应经常检查，发现破损、断线、松动、脱落、腐蚀等应及时排除。
埋接地体时，周围的土壤要撒上一定量的盐，然后浇上水以保证能有良好的导电性。
另外保用中每年要测一次接地电阻，以防接地电阻过大而失效。
一、接地电阻的要求：1、电阻要小于4。
接地电阻的大小可以定义接地电流的大小，接地电阻值越小，接地装置的接地电压值也就越小。
这就是说接地电阻值的大小，标志着设备接地性能的好与坏。
2、电阻的测量接地电阻一般可用电流表电压表、电桥法、接地电阻测量仪等来测量，目前都采用接地电阻测量仪来进行测量，此方法即简单又方便。
常用的接地电阻测量仪有ZC-8型和
ZC-29型两种。
二、接地装置的安装一般来讲，接地线埋入地下深度不应小于2m。
在特殊场所安装接地极时，如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg并加入水，用以降低接地电阻。
如果用2根及2根以上的接地极时，各极之间的嗬氩挥∮?.5m，以减少大地的流散电阻。
在有强烈腐蚀性的土壤中，应使用镀铜或镀锌的接地极。
同时接地极不得埋设在垃圾层及灰渣层区，敷设在地中的接地极不应涂漆，以免接地电阻过大..另外: 方案一：打地桩1、在机房附近把4根或更多2.5m的角钢（45mm*45mm）沿直线打入地下离地面80cm处、每根角钢相距2m。
2、用扁钢（30mm*3mm）将4根角钢串联焊接在一起。
3、用镀锌扁钢（30mm*3mm）焊接有角钢的任意角作为地线引线引上墙面2m处。
4、电阻测试仪测量地网阻值小于等于4，否则，加桩或用田字格加以解决。
5、用25mm平方的铜芯线与地网引线通过铜线鼻接牢引入室内。
6、接入信号避雷器地线和静电地线。
方案二：埋紫铜板1、机房附近挖250cm*150cm*300cm的深坑，坑底洒一些氯化钠，埋入紫铜板
（1500mm*600mm*3mm）。
坑深以见水为准，但至少大于200cm。
2、把扁钢（30mm*3mm）和紫铜板用铜焊锡焊接在一起，引出地面作引线。
3、把镀锌扁钢和扁钢引线焊接在一起，引出墙面2m处。
4、测试仪测量地网阻值小于等于4欧姆。
5、用25mm平方的铜芯线与地网引线通过铜线鼻接牢引入室内。
6、接入信号避雷器地线和静电地线。
