家装时接地线的安装方法

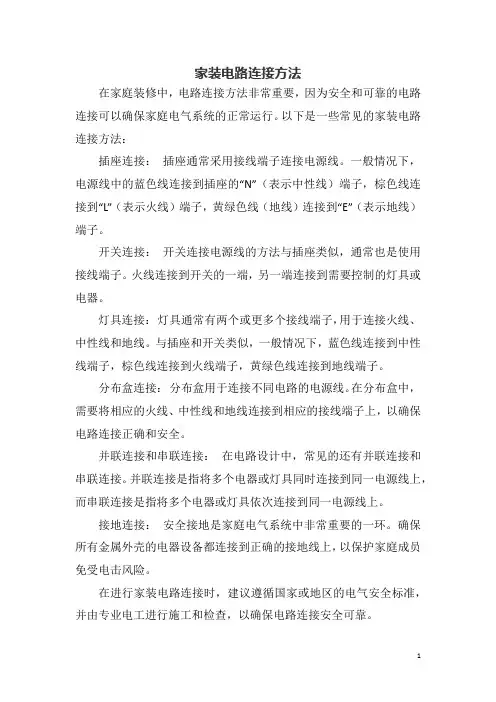

家装电路连接方法
家装电路连接方法
在家庭装修中，电路连接方法非常重要，因为安全和可靠的电路连接可以确保家庭电气系统的正常运行。
以下是一些常见的家装电路连接方法：
插座连接：插座通常采用接线端子连接电源线。
一般情况下，电源线中的蓝色线连接到插座的“N”（表示中性线）端子，棕色线连接到“L”（表示火线）端子，黄绿色线（地线）连接到“E”（表示地线）端子。
开关连接：开关连接电源线的方法与插座类似，通常也是使用接线端子。
火线连接到开关的一端，另一端连接到需要控制的灯具或电器。
灯具连接：灯具通常有两个或更多个接线端子，用于连接火线、中性线和地线。
与插座和开关类似，一般情况下，蓝色线连接到中性线端子，棕色线连接到火线端子，黄绿色线连接到地线端子。
分布盒连接：分布盒用于连接不同电路的电源线。
在分布盒中，需要将相应的火线、中性线和地线连接到相应的接线端子上，以确保电路连接正确和安全。
并联连接和串联连接：在电路设计中，常见的还有并联连接和串联连接。
并联连接是指将多个电器或灯具同时连接到同一电源线上，而串联连接是指将多个电器或灯具依次连接到同一电源线上。
接地连接：安全接地是家庭电气系统中非常重要的一环。
确保所有金属外壳的电器设备都连接到正确的接地线上，以保护家庭成员免受电击风险。
在进行家装电路连接时，建议遵循国家或地区的电气安全标准，并由专业电工进行施工和检查，以确保电路连接安全可靠。
等电位接地线的标准做法
等电位接地线的标准做法等电位接地线是一种用于保护人员和设备安全的重要措施。
它可以将电气设备的金属外壳与地面连接起来，以确保在设备发生故障时，电流能够安全地流回地面，而不会对人员和设备造成伤害。
本文将介绍等电位接地线的标准做法，以帮助读者了解如何正确地安装和维护等电位接地线。
一、等电位接地线的定义等电位接地线是一种连接电气设备金属外壳和地面的导线。
它的作用是将设备的金属外壳与地面保持相同的电位，以确保在设备发生故障时，电流能够安全地流回地面，而不会对人员和设备造成伤害。
二、等电位接地线的标准做法1. 等电位接地线的材料等电位接地线应使用铜线或铜带，其截面积应根据设备的额定电流和距离来确定。
一般来说，截面积应不小于设备额定电流的1.5倍。
如果等电位接地线的长度超过10米，则应使用铜带。
2. 等电位接地线的安装位置等电位接地线应安装在设备的金属外壳上，并与设备的内部电路连接。
如果设备的金属外壳不是连续的，则应在金属外壳的每个部分上安装等电位接地线，并将它们连接在一起。
等电位接地线应尽可能靠近设备的电源插座或开关。
3. 等电位接地线的接地方式等电位接地线应连接到地面上的接地电极或接地网上。
接地电极应埋在地下，深度应不小于1.5米。
接地电极的数量应根据设备的额定电流和距离来确定。
一般来说，每个接地电极的电阻应小于10欧姆。
4. 等电位接地线的维护等电位接地线应定期检查和维护，以确保其正常工作。
检查时应注意以下几点：（1）等电位接地线是否与设备的金属外壳紧密连接。
（2）等电位接地线是否受到损坏或腐蚀。
（3）接地电极是否受到损坏或腐蚀。
（4）接地电极的电阻是否符合要求。
如果发现等电位接地线存在问题，应及时更换或修复。
三、等电位接地线的注意事项1. 等电位接地线应与设备的内部电路连接，而不是与设备的电源插座或开关连接。
2. 等电位接地线应尽可能靠近设备的电源插座或开关。
3. 等电位接地线的长度应尽可能短，以减少电阻。

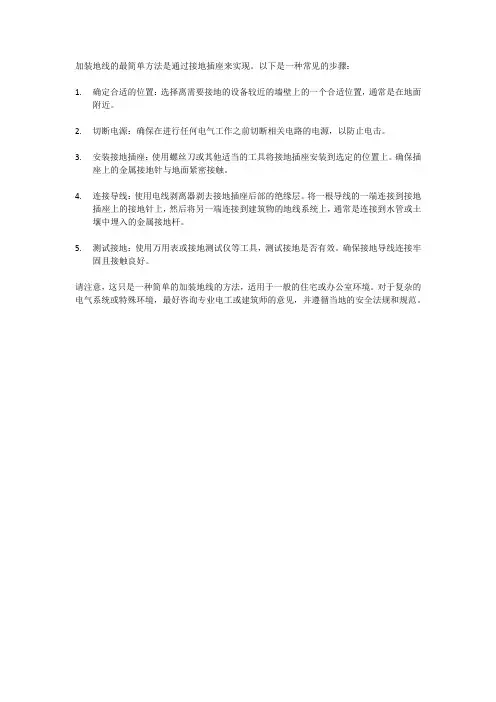

加装地线最简单方法
加装地线的最简单方法是通过接地插座来实现。
以下是一种常见的步骤：
1.确定合适的位置：选择离需要接地的设备较近的墙壁上的一个合适位置，通常是在地面
附近。
2.切断电源：确保在进行任何电气工作之前切断相关电路的电源，以防止电击。
3.安装接地插座：使用螺丝刀或其他适当的工具将接地插座安装到选定的位置上。
确保插
座上的金属接地针与地面紧密接触。
4.连接导线：使用电线剥离器剥去接地插座后部的绝缘层。
将一根导线的一端连接到接地
插座上的接地针上，然后将另一端连接到建筑物的地线系统上，通常是连接到水管或土壤中埋入的金属接地杆。
5.测试接地：使用万用表或接地测试仪等工具，测试接地是否有效。
确保接地导线连接牢
固且接触良好。
请注意，这只是一种简单的加装地线的方法，适用于一般的住宅或办公室环境。
对于复杂的电气系统或特殊环境，最好咨询专业电工或建筑师的意见，并遵循当地的安全法规和规范。
等电位接地线的标准做法
等电位接地线的标准做法等电位接地线是一种用于保护人员和设备的电气安全设备。
它的作用是将电气设备的金属外壳与地面连接，以确保在设备发生故障时，电流能够安全地流回地面，而不会对人员和设备造成伤害。
本文将介绍等电位接地线的标准做法，以帮助读者了解如何正确地安装和维护这种设备。
一、等电位接地线的定义和作用等电位接地线是一种用于保护人员和设备的电气安全设备。
它的作用是将电气设备的金属外壳与地面连接，以确保在设备发生故障时，电流能够安全地流回地面，而不会对人员和设备造成伤害。
等电位接地线通常由铜线或铜带制成，其截面积和长度应根据设备的功率和距离进行计算。
二、等电位接地线的安装等电位接地线的安装应遵循以下标准做法：1. 确定接地点等电位接地线的接地点应选择在电气设备的金属外壳上，以确保在设备发生故障时，电流能够安全地流回地面。
接地点应选择在设备的最低点，以便排除积水和杂物。
2. 安装接地线等电位接地线应使用铜线或铜带制成，其截面积和长度应根据设备的功率和距离进行计算。
接地线应连接到设备的金属外壳和接地点，并使用螺栓或螺母固定。
3. 连接接地线等电位接地线应连接到设备的金属外壳和接地点，并使用螺栓或螺母固定。
接地线的连接应牢固可靠，以确保在设备发生故障时，电流能够安全地流回地面。
4. 测试接地线安装等电位接地线后，应进行测试以确保其正常工作。
测试应包括接地电阻测试和绝缘测试。
接地电阻测试应在安装后立即进行，以确保接地线的电阻符合标准要求。
绝缘测试应定期进行，以确保接地线的绝缘性能良好。
三、等电位接地线的维护等电位接地线的维护应遵循以下标准做法：1. 定期检查接地线等电位接地线应定期检查，以确保其正常工作。
检查应包括接地线的连接和固定情况，接地电阻和绝缘性能等方面。
2. 清洁接地线等电位接地线应定期清洁，以确保其表面光洁，不受腐蚀和污染。
清洁应使用干净的布或刷子，不得使用化学溶剂或腐蚀性物质。
3. 更换接地线等电位接地线应定期更换，以确保其正常工作。
家装电线安装方法之电线正规接法
家装电线安装方法之电线正规接法1、一般用于插座的为单芯线2.5平方电线，3匹以上空调用单芯线4平方电线，单芯线6平方电线用于总进线，双色线用于接地线。
2、按不同颜色三卷为一组（用零线、火线、地线）用于灯具照明的为单芯线1.5平方电线，按不同颜色两卷为一组（用于零线、火线）。
3、二芯、三芯护套线是做明线使用，多用于工地上施工用，家装不太使用。
4、音响线越粗越好，建议选用2*1.5 2或2*1.2规格５．电视分配器分得越多，电视信号越差，建议尽量选用6分配以下。
一、DBJ08—20--98规定每户的电气设备应符合如下标准：1、每套住宅进户处必须设嵌墙式住户配电箱。
住户配电箱设置电源总开关，该开关能同时切断相线和中性线，且有断开标志。
每套住宅应设电度表，电度表箱应分层集中嵌墙暗装设在公共部位。
住户配电箱内的电源总开关应采用两极开关，总开关容量选择不能太大，也不能太小；要避免出现与分开关同时跳闸的现象。
电度表箱通常分层集中安装在公共通道上，这是为了便于抄表和管理，嵌墙安装是为了不占据公共通道。
2、小套(使用面积不得低于38M2)用电负荷设计功率为4KW；中套(使用面积不得低于49M2)用电负荷设计功率为4。
6KW；大套(使用面积不得低于59M2)用电负荷设计功率为6—8KW。
3、随着居民生活水平的提高，电饭堡、微波炉、空调器、电水壶、电斑斗涌人普通家庭，每户的用电负荷增长很快，1kW的用电负荷是不够的，于是DBJ08--20--94规定每户用电负荷设计功率为4kW，电度表选用5(20)A。
居民收入的增加和家用电器的降价，使一户两台空调、两台彩电和电脑进入家庭已不是新鲜事，促使每户用电负荷再次猛增，因此DBJ08——20--98把每户的用电负荷设计功率由4kW增加到4—8kW。
即高标准中套按6kW设计，高标准的商品房和130m2以上的住宅按8kW设计，电度表全部采用10(40)A 单相电度表。
4、电气插座宜选用防护型，其配置不应少于以下规定：买房,购房,装修论坛,房产论坛(1)单人卧室设单相两极和单相三极组合插座二只，单相三极空调插座一只；(2)起居室、双人卧室和主卧室设单相两极和单相三极组合插座三只，单相三极空调插座一只；(3)厨房设单相两极和单相三极组合插座及单相三极带开关插座各一只，并在排油烟器高度附近处设单相三极插座一只；(4)卫生间设单相两极和单相三极组合插座一只，有洗衣机的卫生间，应增加单相三极带开关插座一只，卫生间插座应采用防溅式。
装设接地线安全操作规程
装设接地线安全操作规程1.线路经验电确无电压后，立即装设接地线并三相短路（直流线路两极接地线分别直接接地）。
各工作班工作地段各端和有可能送电到停电线路工作地段的分支线（包括用户）都要验电、装设工作接地线。
直流接地极线路，作业点两端装设接地线。
配合停电的线路可以只在工作地点附近装设一处工作接地线。
装、拆接地线在监护下进行。
工作接地线全部列入工作票，工作负责人确认所有工作接地线均已挂设完成方可宣布开工。
2.禁止工作人员擅自变更工作票中指定的接地线位置。
如需变更，由工作负责人征得工作票签发人同意，并在工作票上注明变更情况。
3.同杆塔架设的多层电力线路挂接地线时，先挂低压、后挂高压，先挂下层、后挂上层，先挂近侧、后挂远侧。
拆除时顺序相反。
4.成套接地线由有透明护套的多股软铜线组成，其截面不准小于25mm2，同时满足装设地点短路电流的要求。
禁止使用其他导线作接地线或短路线。
接地线使用专用的线夹固定在导体上，禁止用缠绕的方法进行接地或短路。
5.装设接地线时，先接接地端，后接导线端，接地线接触良好、连接可靠。
拆接地线的顺序与此相反。
装、拆接地线均使用绝缘棒或专用的绝缘绳。
人体不准碰触未接地的导线。
6.利用铁塔接地或与杆塔接地装置电气上直接相连的横担接地时，允许每相分别接地，但杆塔接地电阻和接地通道良好。
杆塔与接地线连接部分清除油漆，接触良好。
7.对于无接地引下线的杆塔，可采用临时接地体。
接地体的截面积不准小于190mm2（如ф16圆钢）。
接地体在地面下深度不准小于0.6m。
对于土壤电阻率较高地区，如岩石、瓦砾、沙土等，采取增加接地体根数、长度、截面积或埋地深度等措施改善接地电阻。
8.在同杆塔架设多回线路杆塔的停电线路上装设的接地线，采取措施防止接地线摆动。
断开耐张杆塔引线或工作中需要拉开断路器（开关）、隔离开关（刀闸）时，先在其两侧装设接地线。
9. 电缆及电容器接地前逐相充分放电，星形接线电容器的中性点接地，串联电容器及与整组电容器脱离的电容器逐个多次放电，装在绝缘支架上的电容器外壳也要放电。
《家用电线接法走线图》 关于家庭电线的接法和布线_装修啦
关于家庭电线的接法和布线关引出两根线，称为线，再由主干线上每个房支两根线，火线进入闭火关，再由关一根线进入灯头，由主干线分支出的零线，直接进入灯头，这样灯头上就有火线和零线。
要管穿线，为了容易辨别，火线采用红色，零线采用黑色。
主干线导线截面积要，分支线导线截面积，如果您的房间只一盏灯，1.5平方就够了。
仅供参考。
家庭电线的各种接法L表示相线（俗称火线）N表示中性线（通称零线）。
根据规定，相线选用红、黄、绿三种颜色的导线，中性线选用蓝颜色的导线。
以座面对自己，右侧的孔为相线（火线），左侧的孔为零线。
三孔座最上端的为电器保护接地线（俗称地线，采用黄、绿相间色标示）。
室内装修的电路规定:左零右火中间地(座上).(面对着自己,头上正相反).用字母表示 L--- 火线, N---零线. 接地符号.用颜色表示红---火线, 兰---零线, 黄绿双色线---接地.在用电过程中，人们虽注意到电源线材料截面积的小对电气的使用有影响，但往往对接头使用绝缘胶布不够重视。
现在电源线路走线越来越复杂，走木地板下、墙中、隔板中及潮湿的地下或水中的均有，如果绝缘胶布使用不当，会产生漏电，危及人身或者引起火灾。
那么，如何正确使用绝缘胶布呢？电源线接头分为“十”字接法、“－”字接法、“丁”字接法等等。
接头应缠牢，光滑无刺。
头断前，应先用钢丝钳丝轻压一下，再缠绕至口处，然后左右摆动，线头就会很地服贴地在接头处断。
如果接头在干燥处，应先用绝缘黑布裹两层，再裹塑料胶带（也叫PVC胶粘带）两层，再用J-10绝缘自粘带拉长200％左右裹二三层，最后裹两层塑料胶带。
因为直接使用塑料胶带缺多多：塑料胶带时间一长易生胶错位、胶；电器负荷重时，接头发热，塑料胶带易熔化收缩；电源接头在接线盒内相互压，接头有毛刺时，很容易戳空塑料胶带等，这些隐患直接危及人身，引起线路适中，造成火灾。
而使用绝缘黑胶布就不会出现以上情况，它具有一定的强度、柔性，能长期紧裹着接头处，爱时间及温度影响而干固定型，不会脱落，并且阻燃。
家用接地线的安装方法
家用接地线的安装方法引言家庭用电安全是我们生活中非常重要的一环。
正确安装家用接地线是保障家庭用电安全的重要步骤之一。
本文将介绍家用接地线的安装方法，帮助人们正确进行接地线的安装，提高家庭用电安全。
第一部分：接地线的作用接地线是连接家庭电路和大地之间的导线，其作用主要有以下几点：1. 保护人身安全：当家庭电路中发生漏电或电气故障时，接地线能够将电流引入大地，避免电流通过人体，从而保护人身安全。
2. 保护电器安全：接地线还能够将电器中的静电引入大地，避免因静电积累而引起电器故障。
3. 屏蔽电磁辐射：接地线能够对电磁波进行屏蔽，降低电磁辐射对人体的伤害。
第二部分：接地线的安装步骤正确安装接地线是关键，下面介绍接地线的安装步骤：步骤一：选择合适的接地位置首先，需要选择一个合适的接地位置。
接地位置通常选择在房屋的外墙或者地基的根部，距离家庭用电主线较近。
接地位置应远离地下水管道、天然气管道和其他金属材料，以避免产生电气短路。
步骤二：准备材料和工具在进行接地线的安装前，需要准备一些必要的材料和工具，如：- 接地线：一般采用裸铜线，直径至少为20mm^2，长度根据需要灵活调整。
- 接地夹：用于将接地线固定在接地位置上。
- 接地装置：用于将接地线与家庭电路连接。
此外，还需要备好铁锨、螺丝刀、电钳等工具。
步骤三：挖掘接地坑使用铁锨挖掘一个深度约为0.5米的接地坑，坑底要清理干净。
步骤四：固定接地夹将接地夹固定在接地位置上，确保夹紧牢固。
步骤五：埋设接地线将准备好的接地线从接地夹处引出，沿着事先准备好的管道或沟槽埋设，直至家庭用电主线处。
步骤六：连接接地线和家庭电路将接地线通过专用接地装置与家庭电路连接。
安装过程中，需要注意接地线与电路的正确连接，确保信号畅通、接触良好。
步骤七：检测接地效果完成接地线的安装后，需要进行接地效果的检测。
可以使用专业的接地测试仪进行测试，确保接地效果达到标准要求。
结论通过正确安装家用接地线，可以有效保护人身安全，避免电器故障，并降低电磁辐射对人体的伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家装时接地线的安装方法
有不少人家里的电源插座并没有设接地线甚至也有直接用零线代替接地线的认为效果是一样的。
用零线代替接地线是绝对不允许的一但外电源的零线断落或设有保险只断了零线的保险就等于是把电源的火线接到电器设备的机壳上了相当危险插座的接地线是很重要是防电器设备漏电和消除感应电的。
有不少人都有过电炒锅没拨电源洗锅会麻手的经历吧电脑的机箱也会有麻手的感觉这都是因为没有安装良好的接地线。
除了住一楼的可以在自己的私家花园设地线外住楼上的人家要设地线的确不好办。
最简便的方法是装修埋设线路时顺便埋根裸铜线如果是埋PVC 管裸铜线不能穿在里面要与墙壁可靠接触用直径1—2毫米的铜线就足够了再用几颗大水泥钉打进墙里面增加接触面减小接地电阻。
一般人家不会有测试接地是否良好的仪表有个简单的测试方法就是把灯的零线断开接到接地线上用接地线做零线如果灯的亮度和接零线一样或者说差不多就说明接地良好。
但这个方法必须是懂电的人方可以试验一但火线接到地线上了后果严重顺便说一下很多的多功能电源插座板看似有接地线其实里面并没有接线有的只接了一个插孔。
所以买的时候要拆开看看如果不准拆开买回家了也要拆开看看接地端子是否接了地线没有就自己加上。
农村配变防雷保护存在的问题与探讨1忽视低压侧装设避雷器农村配变的防雷保护工作一般都做了但大多只重视在配变的高压侧
装设避雷器而忽视低压侧也需装设避雷器的问题尤其是多雷地区。
这是不正确的因为高压侧避雷器F1向大地泄放很大的雷电流时在接地装置上产生电压降此电压经配变外壳同时作用在低压侧绕组的中性点而低压侧绕组通过低压线路的波阻抗接地。
因此低压侧绕组中流过雷电流它使高压侧绕组按变比感应出很高的电势可达1000kV 即“反变换”电势该电势与高压侧绕组的雷电侵入波电压叠加会使高压侧绕组中性点电位变得很高击穿中性点附近的绝缘。
如果低压侧装了避雷器当高压侧避雷器放电接地装置上电位升高到一定值时则低压侧避雷器就会放电使低压侧绕组出线端电位与其中性点及外壳的电位差减小就能消除或减小“反变换”电势。
2高压侧避雷器距变压器过远
因配变高压侧要装设高压开关和高压熔断器如果设计安装位置不当就会使得高压侧避雷器的连接点a距配变的高压接线端b的距离L过长当雷电侵入波经a点达到b点后发生反射其反射波与侵入波叠加使a、b两处的电压都升高。
而高压侧避雷器F1放电需要经过一定的时间这就使得b处的电压比F1的放电电压要高出一定的值该值的大小与距离L成正比。
如果变压器绝缘承受雷电冲击的能力达不到该值就会损坏变压器。
因此尽可能缩短L的长度就有利于变压器的安全经分析L应满足的关系式L≤UTUFV/α 式中UT——变压器绝缘耐冲击电压的能力一般取UT5UNUN为变压器额定电压UF——避雷器冲击放电电压查避雷器产品目录可得V——雷电冲击波波速可取300m/μs α——
雷电波陡度视当地雷暴情况可取150300kΑ/μs。
3接地线安装不正确
有许多农村电工甚至供电部门的技术人员在安装避雷器的接地线时常常将避雷器的接地线直接接地然后再从接地桩子上另引一根接地线至变压器的外壳这种接法表面上看来没有什么问题但实际上是不正确的。
因为当雷电流侵入避雷器放电时进入地下的雷电流i在接地电阻r0上产生较大的压降ir0它和F1上的残压us2050kV叠加后加到变压器上可使变压器损坏。
正确的接法是将避雷器的接地线直接与变压器的外壳连接外壳再直接接地。
这样电压ir0将不作用在变压器的绝缘上变压器的绝缘就比较安全。
尽管这时外壳的电位升高但由于外壳又与低压侧绕组的中性点相连接因此不会出现外壳向低压侧的闪络。
另外避雷器的接地线要尽可能缩短。
因为长度为0.6m的连接线约有1μH的电感。
如果雷电流陡度di/dt仅为5kA/μs其压降也达到di/dtL5kV按接地线不超过5m考虑也可达40kV该电压和避雷器上的残压us叠加就能加剧对变压器的破坏。
所以避雷器安装时其接地线、低压侧中性点及外壳连接点的导线都应尽量缩短。
4接地电阻过大
配变的防雷装置能否起到良好的保护作用接地装置的质量是至关重要的。
我们发现有相当多的农村配变的接地装置不符合要求有的是接地体钢材埋深不够有的是接地线不符合要求使得接地装置的接地电阻一般达10Ω左右与标准要求的r0≤4Ω相差甚远。
接地电阻r0
过大一方面不能很好地起到散流作用另一方面r0上的压降会增大使配变外壳的电位升高这都将不利于变压器的安全。
如何自己接地线首先找把铁锹。
再找一块铝板或者铜板面积越大越好焊上相同材质的电线这就是地线了。
然后挖地三尺在里面填埋一些盐倒上半坑水把金属板放进去再填埋一些盐再倒水填土。
地线就算是接好了。
请问如果不接地会出现什么情况不接地你的负荷三相平衡是没关系的. 单相不平衡就会出现中心点电压偏移造成有的单相电压高于220V的额定电压有的低于220V.会出现有的高达250V以上有的低于180V以下. 一般中心点接地是在变压器处用扁钢把变压器的N排与接地极的PE排连通N排处用螺栓固定PE排处用焊接. 拿一个导电体如铁棒铜棒什么的打入地下打入0.8米深就可以当地线了.
首先先要了解几个问题你家里安装接地装置是作什么用的建筑防雷电器防雷电源防雷和信号防雷保护接地电器防静电建筑防雷一般来说建筑物本身的基础就是很好的接地装置如特殊情况比如你房子建在山坡上当地又是雷击高发区你可以在建筑物四周建设接地环一般用404的镀锌扁钢与建筑物主筋相连电器防雷这就很难说了一般的家庭很少自己投入搞内部防雷的有的最多也就是做一两个信号防雷器保护电脑路由器和交换机但接地一般是达不到要求的我是觉得如接地做得不好还不如不接地也许接了问题还更多。
防静电一般对接地的要求不是很高很多人是直接接在水管上就行了保护接地在家庭中的应用是值得重点说说的一般的电器都有保
护接地线这根地线是插头的地线经插座的地线接地的所以家庭电路中这颗地线是否有效接地很重要有的人把这颗线与水管接地效果是肯定的但不安全最好的办法还是自己做一个小泄流坑如你的建筑物接地本身很好直接与主筋连接就行了。
