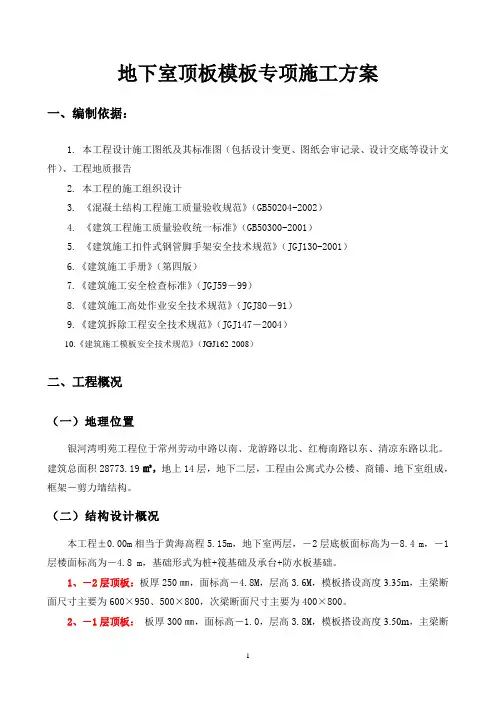

地下室顶板模板专项施工方案一、编制依据：1. 本工程设计施工图纸及其标准图（包括设计变更、图纸会审记录、设计交底等设计文件）、工程地质报告2. 本工程的施工组织设计3. 《混凝土结构工程施工质量验收规范》（GB50204-2002）4. 《建筑工程施工质量验收统一标准》（GB50300-2001）5. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）6.《建筑施工手册》（第四版）7.《建筑施工安全检查标准》（JGJ59－99）8.《建筑施工高处作业安全技术规范》（JGJ80－91）9.《建筑拆除工程安全技术规范》（JGJ147－2004）10.《建筑施工模板安全技术规范》（JGJ162-2008）二、工程概况（一）地理位置银河湾明苑工程位于常州劳动中路以南、龙游路以北、红梅南路以东、清凉东路以北。
建筑总面积28773.19㎡，地上14层，地下二层，工程由公寓式办公楼、商铺、地下室组成，框架－剪力墙结构。
（二）结构设计概况本工程±0.00m相当于黄海高程5.15m，地下室两层，－2层底板面标高为－8.4 m，－1层楼面标高为－4.8 m，基础形式为桩+筏基础及承台+防水板基础。
1、－2层顶板：板厚250㎜，面标高－4.8M，层高3.6M，模板搭设高度3.35m，主梁断面尺寸主要为600×950、500×800，次梁断面尺寸主要为400×800。
2、－1层顶板：板厚300㎜，面标高－1.0，层高3.8M，模板搭设高度3.50m，主梁断面尺寸主要为600×1100、600×950，次梁断面尺寸主要为500×900。
三、排架施工方案（一）排架搭设方案搭设所用钢管全部采用φ48×3.0，木方用50mm×100mm，模板采用15mm厚多层板。
每根立杆底部设置垫板，垫板厚度不小于50mm。
1、板底排架板底模用15㎜厚多层板，板底肋用50×100㎜木方，间距250㎜；立杆纵距为800㎜，立杆横距为800㎜，板底纵横向钢管间距800㎜，立杆顶部采用双扣件与板底纵横向钢管连接；排架水平杆步距1500㎜，在离楼（地）面200㎜高处设一道纵横向扫地杆。
地下室顶板预留出料口施工方案
地下室顶板预留洞口施工方案编制人:审核人:审批人:——————工程局有限公司2019 年 5 月9 日目录一、编制依据 (2)二、工程概况 (2)三、工期计划 (3)四、材料计划 (3)五、吊料口预留 (3)六、洞口预留施工方案 (4)七、洞口防护 (6)附图：教学综合楼地下室预留施工出料口平面图 (7)一、编制依据1、《混凝土结构工程施工规范》GB50666-2011；2、《混凝土结构工程施工质量验收规范》GB50204-2015；3、《建筑工程施工质量验收统一标准》GB50300-2015；4、《建筑施工高处作业安全技术规范》JGJ80-2016；5、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011；6、《施工现场临时用电安全技术规范》JGJ4/6-2005；7、《混凝土质量控制标准》GB50164-92；8、本工程施工组织设计；9、安徽公安职业学院整体搬迁工程施工图。
二、工程概况1、总体概况工程位于位于——与——交口西北侧。
本次实施的是一期工程。
一期工程总建筑面积——㎡，其中地下建筑面积——㎡、地上建筑面积——㎡。
包括教学楼图书馆、实验楼、教学管理用房、学生宿舍（含1#、2#、3#、5#）、食堂及生活配套用房、警务实战训练用房、教学综合楼、大门（南）、大门（东）、大门（北）、350V/10KV变电所。
2、教学综合楼地下车库工程概况本车库为地下一层，分人防区与非人防区，地下总建筑面积——m2，其中非人防区包括地下车库、消防水池、消防泵房、生活泵房、进排风机房等设施。
本次拟设置的地下室顶板预留洞口位于非人防区非主楼部分。
三、工期计划从地下室顶板开始至地下室顶板砼结束总工期为30 天。
四、材料计划序号材料名称单位规格数量备注2 1830*915mm 300 1胶合板M3 50*100mm 5 2方木条M3 钢管T Φ48*3.6mm 43 C30、P6 10 4商品砼M5 钢筋T HRB400(10~25) 2五、吊料口预留根据该部位施工图纸可知，两座消防水池和非人防区地下室均为独立的封闭空间，缺少垂直材料运输通道，为使地下室及消防水池的材料能顺利的从地下室清理出来并保证施工安全和工期要求，需在地下室顶板上预留 3 个垂直施工出料口，洞口尺寸分别为 2.0m*4.0m 、1.5m*2.0m 、1.5m*2.0m，具体位置见：教学综合楼 E 地下室预留施工出料口平面图。
地库顶板防水施工方案
地库顶板防水施工方案地库顶板的防水施工方案是为了防止地下室顶板的渗漏和防水，保证地下室的安全和使用寿命。
下面是一种常见的地下室顶板防水施工方案。
1.物料准备：-防水材料：常见的防水材料有水泥砂浆、防水涂料、防水卷材等。
根据具体情况选择适合的防水材料。
-防水层辅助材料：包括防水饰面涂料、防水带、防水角等。
-施工工具：如刷子、滚筒、电焊机等。
2.地下室顶板表面处理：-清理：清理地下室顶板表面的尘土、油污等杂物，确保表面干净无阻碍。
-修补：对于有明显裂缝和损伤的部分进行修补，使用水泥砂浆填补裂缝和损坏的地方。
3.防水涂料施工：-首先，在地下室顶板表面涂刷一层底涂，增强地下室顶板表面的附着力，防止涂料起泡或剥落。
-然后，在底涂干燥后，均匀涂刷防水涂料，保证涂料的厚度均匀一致，一般建议涂刷2-3层，每一层之间应保持一定的干燥时间。
4.防水卷材施工：-首先，在地下室顶板表面涂刷一层防水胶粘剂，增强卷材与顶板的附着力，防止漏水现象。
-然后，将防水卷材铺设在顶板上，卷材要完全接触顶板，不能有空鼓和褶皱。
-在卷材的接缝处进行拼接处理，一般采用热风枪热熔方式，使卷材之间紧密粘合。
-确保卷材的边缘和角部处理完整，采用防水带和防水角进行加固和密封。
5.防水层辅助材料施工：-对于比较容易产生渗漏的部位，如下水道口、明井等，可以使用防水饰面涂料进行加固。
-对于地下室角部，可使用防水角进行加固和密封。
-对于卷材与墙面的接缝处，采用防水带进行加固和密封。
6.施工质量检查：-施工完成后，需要进行一次全面检查，对可能出现问题的地方进行修复，确保防水效果。
-检查涂料的涂刷均匀性和厚度，防止涂料的起泡和剥落。
-检查卷材的铺设是否完整、紧密，无空鼓和褶皱。
-检查防水层辅助材料的加固和密封情况。
地下室顶板防水施工方案要根据具体情况和工程要求进行选择和调整，以上只是一个常见的方案供参考。
在施工过程中，要严格按照防水材料的使用说明和操作规范进行施工，确保施工质量和防水效果。
9#塔吊预留洞孔
9#塔吊预留洞口施工方案一、现场情况根据建筑特征和施工现场实际地理情况限制，9#楼塔吊在地下室顶板预留3.09m*3.06m的洞口，由于地下室顶板设计有防水要求，故预留时加设3厚止水钢板，300宽。
地下室顶采用木模板支撑。
如图：二、塔吊预留洞模板施工1.本工程车库顶板均设置了后浇构件，为了车库顶板结构支撑体系的安全，预留洞口部位模板采用独立支撑体系，不影响主体结构模板的安拆，顶板结构采用钢管支撑间距1000扣件式钢管支撑体系，设计间距模数为1000，所用15厚复合胶合板、宽度1220，在预留洞口后浇四周各有1220宽度模板伸入原已浇筑部位，可保证预留洞口后浇部位四周模板支撑拆除后有1220宽度钢筋砼受预留洞口后浇结构支撑体系支撑。
2．顶板预留洞口外侧混凝土浇筑后，预留洞处需采取防护措施进行保护，并且不能随意挪动。
一防止预留洞口的钢筋变形或受到破坏，二是避免预留洞口坠物伤人事件发生。
3．顶板预留洞口部位浇筑砼必须达到同条件试块强度100%后方可进行模板拆除，严禁未达到同条件试块强度拆除后再回顶。
4．预留洞口支模时，要注意预留洞口的模板与已浇筑砼底面接缝处粘接好海绵条，严禁漏浆。
5．后浇构件的留槎均留为直槎，在顶板的留槎部位使用木方根据钢筋间距锯口支设，以确保钢筋保护层的准确，在支设好的方木上铺设一层钢板网避免木方缝隙漏浆，木方背面用Φ16钢筋固定牢靠。
6．预留洞口部位的覆盖保护；在浇筑预留洞口外结构后，在预留洞口部位四周设置300㎜的砖砌挡土内外抹防水砂浆，底板导圆角用于拦截养护水及雨水。
三、预留洞口的钢筋绑扎1、顶板预留洞口按后浇带施工处理，钢筋错开预留，预留钢筋在孔洞边缘范围内向上或向下弯起，以避开塔吊节，待塔吊拆除后钢筋采用焊接。
钢筋间距原来@200改为@150，@150改为@100，@100不变。
预留洞口每侧附加2根HRB400Eф22钢筋通长设置2、钢筋绑扎时后浇部位外的砼垫块及马凳应增加用量，确保钢筋网片高度和保护层厚度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室顶板预留洞口施工方案
编制人:
审核人:
审批人:
——————工程局有限公司2019 年 5 月 9 日
目录
一、编制依据 (2)
二、工程概况 (2)
三、工期计划 (3)
四、材料计划 (3)
五、吊料口预留 (3)
六、洞口预留施工方案 (4)
七、洞口防护 (6)
附图：教学综合楼地下室预留施工出料口平面图 (7)
一、编制依据
1、《混凝土结构工程施工规范》GB50666-2011；
2、《混凝土结构工程施工质量验收规范》GB50204-2015；
3、《建筑工程施工质量验收统一标准》GB50300-2015；
4、《建筑施工高处作业安全技术规范》JGJ80-2016；
5、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2011；
6、《施工现场临时用电安全技术规范》JGJ/46-2005；
7、《混凝土质量控制标准》GB50164-92；
8、本工程施工组织设计；
9、安徽公安职业学院整体搬迁工程施工图。
二、工程概况
1、总体概况
工程位于位于——与——交口西北侧。
本次实施的是一期工程。
一期工程总建筑面积——㎡，其中地下建筑面积——㎡、地上建筑面积——㎡。
包括教学楼图书馆、实验楼、教学管理用房、学生宿舍（含1#、2#、3#、5#）、食堂及生活配套用房、警务实战训练用房、教学综合楼、大门（南）、大门（东）、大门（北）、350V/10KV变电所。
2、教学综合楼地下车库工程概况
本车库为地下一层，分人防区与非人防区，地下总建筑面积——m2，其中非人防区包括地下车库、消防水池、消防泵房、生活泵房、进排风机房等设施。
本次拟设置的地下室顶板预留洞口位于非人防区非主楼部分。
三、工期计划
从地下室顶板开始至地下室顶板砼结束总工期为30天。
四、材料计划
五、吊料口预留
根据该部位施工图纸可知，两座消防水池和非人防区地下室均为独立的封闭空间，缺少垂直材料运输通道，为使地下室及消防水池的材料能顺利的从地下室清理出来并保证施工安全和工期要求，需在地下室顶板上预留3个垂直施工出料口，洞口尺寸分别为2.0m*4.0m 、1.5m*2.0m 、1.5m*2.0m，具体位置见：教学综合楼E地下室预留施工出料口平面图。
六、洞口预留施工方案
1、洞口周边的隔断做法
洞口四周采用钢筋支架绑扎快易收口网隔断。
钢筋支架的直径采用HRB335、12mm间距@200设置，以保证支撑的稳定在浇筑混凝土振捣时不会变形移位。
为避免振捣时不跑浆在快易收口网外侧，用方木支撑固定好，以承受浇筑混凝土时的挤压力而不跑浆及移位。
2、洞口周边的止水做法
按设计要求洞口周边设置钢板止水带，做法如下图：
3、洞口钢筋加强做法
预留洞口位置四周分别用2根C16 加强，加强筋锚入支座，后浇带方向满足锚固长度要求，示意图如下：
4、采取措施以保证预留洞口处钢筋的位置准确。
在顶板下层板筋下垫好保护层垫块，板底筋与面筋之间设置足够的钢筋支架（马凳）以保证双层钢筋之间的间距符合设计及施工规范要求。
将钢筋间距调整到位后再绑扎固定好。
5、洞口回补
洞口使用完后应即时回补，回补前应将洞口侧面混凝土凿毛，用水清刷干净。
底部碎屑彻底清理干净，然后支设模板并将钢筋表面的水泥浆清理干净后，钢筋调直调整绑扎到位，不符合绑扎要求的应采取单面焊接措施并按要求设置保护层垫块及马凳。
浇筑混凝土前应经监理验收合格后方可采用比设计高一等级的微膨胀抗渗混凝土浇筑，浇筑时应先用水充分湿润模板及洞口周边的混凝土，并用水泥浆刷一遍做好界面处理。
浇筑过程中振捣要密实，混凝土凝固后要即时养护并不少于14天，混凝土强度达到100%时方可拆模。
七、洞口防护
洞口周边设置1.2米高的防护栏杆，在0.6米及1.2米处设置两道水平杆，底部设置18cm踢脚板，栏杆内侧使用密目式安全网围护。
防护栏杆上刷红白两色油漆分间要明显，栏杆上张挂安全警示标志牌，并严禁私自拆除。
附图：教学综合楼地下室预留施工出料口平面图。
