化工单元操作模考试题（含答案）一、填空题（每题2分，共20分）1. 流体流动过程中，雷诺数Re越大，流动越接近于（）。
答案：湍流2. 在筛孔直径d和流体动力学粘度μ一定的条件下，筛板塔的压力降主要与（）有关。
答案：流速3. 离心泵的扬程H与（）成正比。
答案：转速4. 在精馏塔中，提馏段的作用是（）。
答案：提高轻组分的纯度5. 固定床反应器床层压降的主要因素是（）。
答案：气固两相流动阻力6. 吸附操作中，吸附剂的吸附容量与（）有关。
答案：温度、压力、吸附剂种类7. 膜分离技术中，膜的选择性主要取决于（）。
答案：膜材料8. 粒径d、密度ρ、空隙率ε和内表面积S的关系式为（）。
答案：ρ=m/V=m/(εV_p)，V_p为颗粒体积，m为颗粒质量，ε为空隙率，V_p=S/ε，所以ρ=S/(ε^2)9. 在管道输送过程中，摩擦系数f与（）有关。
答案：管材、雷诺数、流体性质10. 气液平衡时，拉乌尔定律的表达式为（）。
答案：y=x(P_m/P)二、选择题（每题2分，共20分）1. 下列哪种流体流动属于层流（）。
A. 管道中的水流动B. 管道中的空气流动C. 开放容器中的水波D. 管道中的血液流动答案：D2. 在填料塔中，液体分布均匀性越好，其（）。
A. 压力降越大B. 传质效率越高C. 气液接触面积越大D. 气相速度越大答案：B3. 离心泵启动前，应（）。
A. 关闭出口阀门B. 打开出口阀门C. 打开入口阀门D. 关闭入口阀门答案：A4. 在固定床反应器中，床层压降与（）成正比。
A. 气速B. 床层厚度C. 床层密度D. 反应器直径答案：A5. 吸附等温线通常采用（）表示。
A. 压力-吸附量B. 温度-吸附量C. 压力-温度D. 温度-空隙率答案：A6. 下列哪种方法不能实现气体的净化（）。
A. 膜分离B. 吸附C. 洗涤D. 压缩答案：D三、简答题（每题10分，共30分）1. 简述塔板塔与填料塔在化工中的应用及优缺点。
化工总控工职业技能鉴定练习题+参考答案
化工总控工职业技能鉴定练习题+参考答案1、离心分离因数的表达式为( )A、α=ω2R／gB、α=ωg／RC、α=ωR／gD、α=ωR2／g答案：A2、流体运动时，能量损失的根本原因是由于流体存在着( )A、湍流B、黏性C、压力D、动能答案：B3、以2 m／s的流速从内径为50mm的管中稳定地流入内径为100mm的管中，水在100mm的管中的流速为( )m／sA、0.5B、1C、2D、4答案：A4、当两个同规格的离心泵串联使用时，只能说( )A、在管路中操作的串联泵，流量与单台泵操作时相同，但扬程增大两倍B、串联泵较单台泵实际的扬程增大一倍C、当流量相同时，串联泵特性曲线上的扬程是单台泵特性曲线上的扬程的两倍D、串联泵的工作点处较单台泵的工作点处扬程增大一倍答案：C5、化工工艺通常可分为( )。
A、无机化工、基本有机化工、高分子化工、精细化学品制造B、无机化工和基本有机化工工艺C、无机化工、基本有机化工和高分子化工工艺D、无机化工、基本有机化工、精细化学品工艺答案：A6、有关实验室制乙烯的说法中，不正确的是( )A、生成的乙烯中混有刺激性气味的气体B、反应过程中溶液的颜色会逐渐变黑C、温度计的水银球要插入到反应物的液面以下D、加热时要注意使温度缓慢上升至170℃答案：D7、中压废热锅炉的蒸汽压力为( )A、4.0～12MPaB、1.4～4.3 MPaC、4.0～10 MPaD、1.4～3.9 MPa答案：D8、选择吸收剂时不需要考虑的是( )。
A、操作温度下的密度B、操作条件下的挥发度C、对溶质的溶解度D、对溶质的选择性答案：A9、在只含有Cl-和Ag+的溶液中，能产生AgCl沉淀的条件是( )A、离子积﹥溶度积B、离子积﹤溶度积C、离子积=溶度积D、不能确定答案：A10、下列符号中代表指示、控制的是( )A、TdRCB、ACC、TICD、PdC答案：C11、在酸性条件下，KMnO4与S2-反应，正确的离子方程式是 ( )。
化工单元操作习题(题库 ) 新 全
化工单元操作习题(题库)第一章流体流动一、单选题1．单位体积流体所具有的（）称为流体的密度。
AA 质量；B 粘度；C 位能；D 动能。
2．单位体积流体所具有的质量称为流体的（）。
AA 密度；B 粘度；C 位能；D 动能。
3．流体是由无数分子集团所组成的（）。
BA 空白；B 连续；C 辐射；D 漂流。
4．气体是（）的流体。
BA 可移动；B 可压缩；C 可流动；D 可测量。
5．气体是可压缩的（）。
CA 材料；B 物质；C 流体；D 部分。
6．在静止的流体内，单位面积上所受的压力称为流体的（）。
C A 绝对压强；B 表压强；C 静压强；D 真空度。
7．以绝对零压作起点计算的压强，称为（）。
AA 绝对压强；B 表压强；C 静压强；D 真空度。
8．以（）作起点计算的压强，称为绝对压强。
DA 大气压；B 表压强；C 相对零压；D 绝对零压。
9．当被测流体的（）大于外界大气压强时，所用的测压仪表称为压强表。
DA 真空度；B 表压强；C 相对压强；D 绝对压强。
10．当被测流体的绝对压强（）外界大气压强时，所用的测压仪表称为压强表。
A A 大于；B 小于；C 等于；D 近似于。
11．当被测流体的绝对压强大于外界大气压强时，所用的测压仪表称为（）。
A A 压强表；B 真空表；C 高度表；D 速度表。
12．（）上的读数表示被测流体的绝对压强比大气压强高出的数值，称为表压强。
A A 压强表；B 真空表；C 高度表；D 速度表。
13．压强表上的读数表示被测流体的（）比大气压强高出的数值，称为表压强。
D A 大气压；B 表压强；C 相对压强；D 绝对压强。
14．压强表上的读数表示被测流体的绝对压强比（）高出的数值，称为表压强。
A A 大气压强；B 表压强；C 相对压强；D 绝对压强。
15．压强表上的读数表示被测流体的绝对压强比大气压强高出的数值，称为（）。
B A 真空度；B 表压强；C 相对压强；D 附加压强。
化工单元操作与控制(杨成德)09187课件项目一 输送系统的操作与控制
2Rg( 0 )
CV为文丘里流量计的流量系数，
约为0.98～0.99
文丘里流量计
化学工业出版社
u0 CR
2( f )Vf g Af
2( f )Vf g Af
Vs C R AR
CR 为流量系数， AR为转子上端面处环隙面积； U0为环隙流速 转子流量计 1-锥形玻璃管；2-转子；3-刻度
离心泵的并联操作
一号离心泵正常开车后，记录一号离心泵的出口管路上 流量计的读数以及泵的出口压力，再正常开启二号离心泵， 记录出口管路上流量计的读数以及泵的出口压力，与单个 离心泵运行时的两个仪表的读数作比较。
化学工业出版社
旋涡泵的开停车及流量调节
开车前准备
开 车
流量调节
停 车
化学工业出版社
任务二 测量输送系统中流体参数
一、测量流体性质
称量法
测量液体密度
比重法
运用阿基米 德定律
化学工业出版社
旋转式黏度计
测量黏度
超声波式黏 度计
毛细管式黏 度计
化学工业出版社
二、测量流体流动参数
1. 测量压强
压强可用压力表测量，压力表有普通压力表、膜片压力表、 隔膜压力表、电接点压力表、膜盒压力表、电阻式远传压 力表、耐振压力表等。
Ne N
化学工业出版社
2. 影响离心泵性能的主要因素
当离心泵转速发生变化时，遵循比例定律：
Q1 n1 H 1 n1 2 N1 n1 3 ; ( ) ; ( ) Q2 n2 H 2 n2 N2 n2
式中：Q—离心泵流量，m3/s； H—离心泵扬程，m； N—离心泵轴功率，w；
n—离心泵转速,r/min。

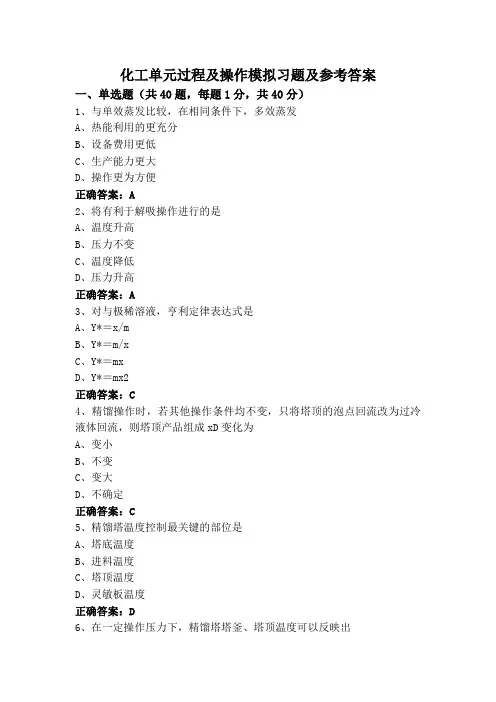

化工单元过程及操作模拟习题及参考答案
