双螺杆螺纹元件基础知识 PLG内部培训讲义201405
螺杆组合基础知识-螺纹元件

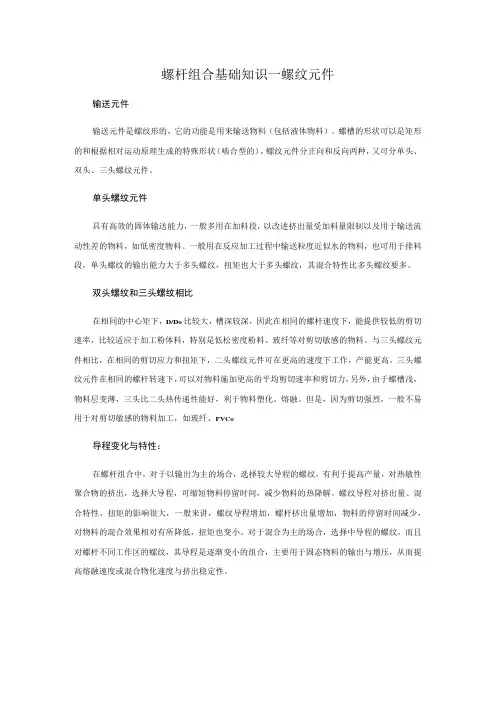

螺杆组合基础知识一螺纹元件输送元件输送元件是螺纹形的，它的功能是用来输送物料（包括液体物料）。
螺槽的形状可以是矩形的和根据相对运动原理生成的特殊形状（啮合型的），螺纹元件分正向和反向两种，又可分单头、双头、三头螺纹元件。
单头螺纹元件具有高效的固体输送能力，一般多用在加料段，以改进挤出量受加料量限制以及用于输送流动性差的物料，如低密度物料。
一般用在反应加工过程中输送粒度近似水的物料，也可用于排料段，单头螺纹的输出能力大于多头螺纹，扭矩也大于多头螺纹，其混合特性比多头螺纹要多。
双头螺纹和三头螺纹相比在相同的中心矩下，D/Do比较大，槽深较深，因此在相同的螺杆速度下，能提供较低的剪切速率，比较适应于加工粉体料，特别是低松密度粉料、玻纤等对剪切敏感的物料。
与三头螺纹元件相比，在相同的剪切应力和扭矩下，二头螺纹元件可在更高的速度下工作，产能更高。
三头螺纹元件在相同的螺杆转速下，可以对物料施加更高的平均剪切速率和剪切力，另外，由于螺槽浅，物料层变薄，三头比二头热传递性能好，利于物料塑化、熔融。
但是，因为剪切强烈，一般不易用于对剪切敏感的物料加工，如玻纤、PVCo导程变化与特性：在螺杆组合中，对于以输出为主的场合，选择较大导程的螺纹，有利于提高产量，对热敏性聚合物的挤出，选择大导程，可缩短物料停留时间，减少物料的热降解。
螺纹导程对挤出量、混合特性、扭矩的影响很大，一般来讲，螺纹导程增加，螺杆挤出量增加，物料的停留时间减少，对物料的混合效果相对有所降低，扭矩也变小。
对于混合为主的场合，选择中导程的螺纹，而且对螺杆不同工作区的螺纹，其导程是逐渐变小的组合，主要用于固态物料的输出与增压，从而提高熔融速度或混合物化速度与挤出稳定性。

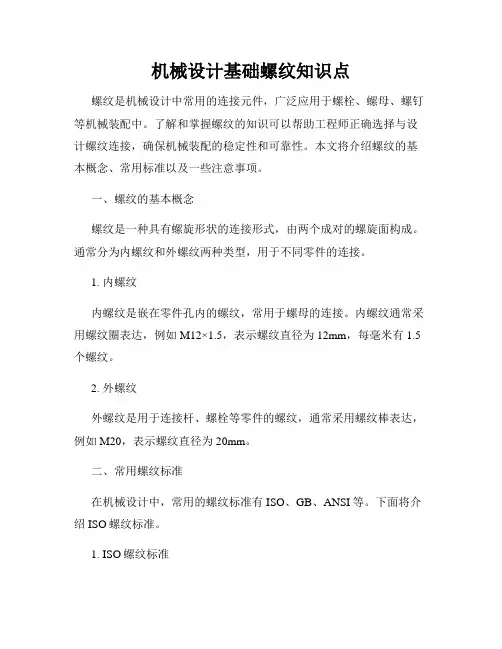

机械设计基础螺纹知识点
机械设计基础螺纹知识点螺纹是机械设计中常用的连接元件，广泛应用于螺栓、螺母、螺钉等机械装配中。
了解和掌握螺纹的知识可以帮助工程师正确选择与设计螺纹连接，确保机械装配的稳定性和可靠性。
本文将介绍螺纹的基本概念、常用标准以及一些注意事项。
一、螺纹的基本概念螺纹是一种具有螺旋形状的连接形式，由两个成对的螺旋面构成。
通常分为内螺纹和外螺纹两种类型，用于不同零件的连接。
1. 内螺纹内螺纹是嵌在零件孔内的螺纹，常用于螺母的连接。
内螺纹通常采用螺纹圈表达，例如M12×1.5，表示螺纹直径为12mm，每毫米有1.5个螺纹。
2. 外螺纹外螺纹是用于连接杆、螺栓等零件的螺纹，通常采用螺纹棒表达，例如M20，表示螺纹直径为20mm。
二、常用螺纹标准在机械设计中，常用的螺纹标准有ISO、GB、ANSI等。
下面将介绍ISO螺纹标准。
1. ISO螺纹标准ISO螺纹标准是国际标准化组织（ISO）制定的螺纹标准，广泛应用于国际贸易和机械工程。
ISO螺纹标准主要包括M螺纹、MF螺纹、G螺纹等。
- M螺纹是最常用的螺纹类型，用于一般的机械结构连接。
例如M6、M8等，表示螺纹直径为6mm、8mm等。
- MF螺纹为公制细牙螺纹，用于对连接要求较高的场合。
- G螺纹是管螺纹的一种类型，适用于管件和管接头的连接。
2. 注意事项在设计和使用螺纹时，需要注意以下几点：- 螺纹的选用应根据连接件的功能需求和工作环境进行合理选择。
不同的工况要求不同的螺纹类型和标准。
- 保证螺纹的质量和精度，避免因螺纹加工不良导致连接失效或损坏零件。
- 螺纹连接时要注意正确的拧紧扭矩，过紧或过松都可能引起不良后果。
- 使用防松固定剂等辅助材料来增加螺纹的可靠性。
三、螺纹的设计与计算在机械设计中，螺纹的设计与计算是确保螺纹连接可靠性的重要环节。
以下是螺纹设计与计算的基本步骤：1. 确定螺纹类型和标准：根据实际需求和零件规格，选择合适的螺纹标准，并确定内外螺纹的类型。
螺纹培训(PPT136页)
螺纹公差与检测
二、螺纹的标记 普通螺纹的完整标记： M16×Ph3 P1.5-5g6g-L-LH 尺寸代号 16：公称直径16mm Ph3：导程3mm P1.5：螺距1.5mm
螺纹公差与检测
二、螺纹的标记 普通螺纹的完整标记： M16×Ph3 P1.5-5g6g-L-LH 公差带代号 5g：中径公差带代号 6g：顶径公差带代号
的螺纹，可选择短旋合长度组； ⒋对于调整用的螺纹，可根据调整
行程的长短选择合适的旋合长度组。
螺纹公差与检测
二、螺纹的标记 普通螺纹的完整标记： M16×Ph3 P1.5-5g6g-L-LH 旋向代号 LH：左旋（右旋不注）
螺纹公差与检测
二、螺纹的标记
普通螺纹的完整标记（可以简化）
①单线螺纹的尺寸代号为公称直
例如，自攻螺钉用螺纹、 木螺钉螺纹和气瓶专用螺纹等。
螺纹公差与检测
一、螺纹的分类 按用途分： 专用螺纹 使用要求：
旋合性，较高的连接强度。
部分专用螺纹
防盗螺丝
平尾自攻螺丝
部分专用螺纹
十字带垫自攻螺丝 十字大扁头自攻螺丝
部分专用螺纹
沉头自攻钉
自攻螺丝
一些螺纹的画法：
螺纹的基本画法：
螺纹公差与检测
螺纹公差与检测
二、螺纹的标记 55°密封管螺纹的完整标记：
由螺纹特征代号、尺寸代号、 旋向代号组成。 如：Rp1/2 Rp：表示圆柱内螺纹；
螺纹公差与检测
二、螺纹的标记
55°密封管螺纹的完整标记： 螺纹副标记如：
Rc/R2 3/4 （锥/锥） Rp/R1 3 （柱/锥） 螺纹副中只注写一次尺寸代号。
作用中径的计算公式为 d2m = d2s +（fp+fα）

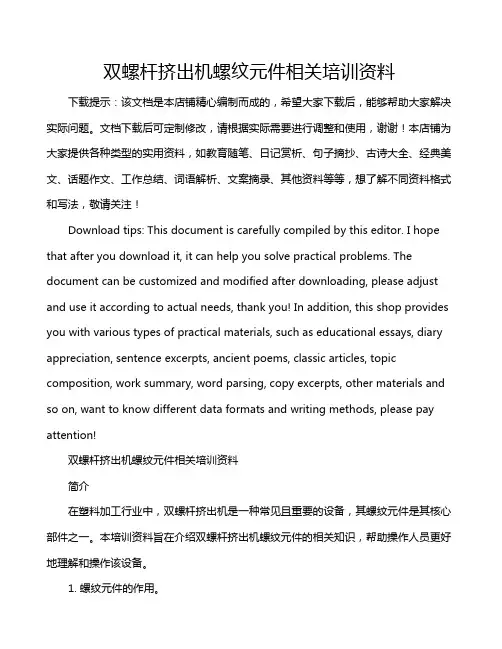

双螺杆挤出机螺纹元件相关培训资料
双螺杆挤出机螺纹元件相关培训资料下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!双螺杆挤出机螺纹元件相关培训资料简介在塑料加工行业中，双螺杆挤出机是一种常见且重要的设备，其螺纹元件是其核心部件之一。

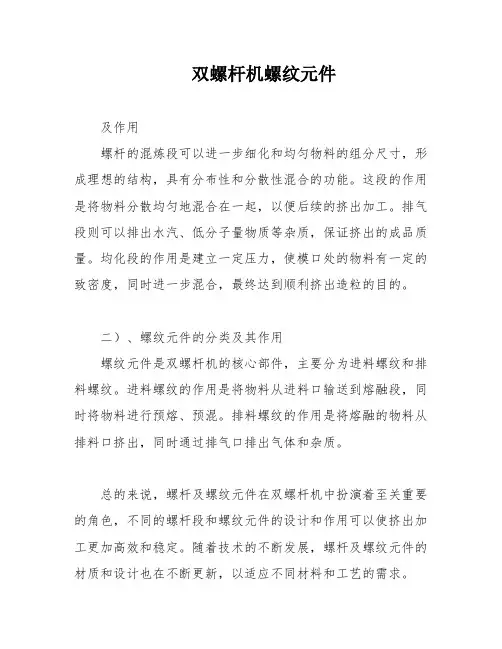

双螺杆机螺纹元件
