全封闭组合电器(GIS)安装调试
探究封闭式组合电器(GIS)安装的质量控制
探究封闭式组合电器(GIS)安装的质量控制发布时间：2021-08-12T16:13:13.970Z 来源：《科学与技术》2021年第29卷4月10期上作者：王振平[导读] 封闭式组合电器（GIS)，国际上叫做气体绝缘开关设备王振平国网枣庄供电公司山东枣庄 277000摘要：封闭式组合电器（GIS)，国际上叫做气体绝缘开关设备，在电气工程领域应用非常广泛，由于采用了六氟化硫气体作为灭弧介质，大大节省了设备空间，为生产带来了很大便利。
该设备是将断路器、隔离开关、电压电流互感器、避雷器等电子元件整合在一起的有机系统，具有稳定性强的特点，适合在恶劣环境下工作，如污秽、风雪、冰雹等等。
所以对该设备的研究意义重大。
本文对封闭式组合电器的安装要点进行简述，并提出相应的质量保障措施，希望给相关工作人员提供参考价值。
关键词：封闭式组合电器；安装；质量控制引言：很多发达国家早在上世纪七八十年代就已经开始大量制造封闭式组合电器，经过几十年的发展已经熟练应用。
我国在该行业起步较晚，直到最近几年才研发成功，虽然在短期内取得了举世瞩目的成就，但是和发达国家相比目前还有很多不足之处，值得相关研究人员探讨。
本文基于对封闭式组合电器的特性进行分析研究，简单阐述了安装要点并对存在的问题提出改进措施，为封闭式组合电器的发展贡献一份力量。
1．封闭式组合电器的特点封闭式组合电器之所以能够得到广泛的使用，是因为具有众多不可替代的优势，下面对其进行简单概括：第一，封闭式组合电器将众多电子元件组合成一个有机整体，不仅大大提高了电器功能的多样性，还节省了大量空间，对于人口密集的地区来说是电气工程的首选设备。
据相关调查显示，封闭式组合电器的体积要比传统设备节省百分之六十的空间。
第二，封闭式组合电器用合金外壳将众多电子元件封闭起来，与外部隔绝，大大减轻了恶劣天气环境，如风霜雨雪、严寒酷暑等对电气设备的腐蚀作用，节省了大量用于设备维护的成本并增加了电气工程的稳定性，提高了经济效益和社会效益。
GIS组合电器的安装工艺和关键控制要点
GIS组合电器的安装工艺和关键控制要点发布时间：2021-05-28T08:51:55.896Z 来源：《电力设备》2021年第2期作者：段相彬[导读] 必须重视GIS的安装工艺和关键控制要点两方面，为实现安装的科学性、合理性及安全性提供保障。
（上海思源高压开关有限公司上海 201108）摘要：GIS的全称是GASINSULATEDSWITCHGEAR，即气体绝缘全封闭组合电器，是一种高压电器设备。
广泛应用于高压、超高压领域，而且也被用在特高压领域，GIS组合电器具有运行安全性高、不需要过多维护，检修周期长的特点。
在施工时，GIS的安装工艺决定了工程的质量，要想提高电器的安装效率，则在施工时需要结合设备的特点。
本文主要从GIS组合电器的安装工艺和关键控制要点方面进行论述，为科学、合理地安装电器提供参考。
关键字：GIS组合电器安装工艺关键控制要点引言随着我国经济的发展，GIS组合电器应用数量大幅提高。
GIS组合电器具有多方面的优点，而且GIS组合电器非常适合智能型变电站使用，是在建设电网时的首选。
而GIS组合电器的安装质量受GIS的安装工艺和关键控制要点影响非常大，但目前二者尚未被完全掌握。
所以要想提高安装的效率及质量，必须重视GIS的安装工艺和关键控制要点两方面，为实现安装的科学性、合理性及安全性提供保障。
一、GIS组合电器的安装工艺GIS的组成部分较多，包括断路器、隔离开关、接地开关、互感器、避雷器、母线、连接件和出线终端等，这些组件都被封闭在金属接地的外壳中，且在金属外壳中被充入一定量的绝缘气体SF6。
由于GIS组件多且互不相同，想要保证安装的质量，需要结合各组件的特点，进行有针对性地施工，所以GIS的安装对安装工艺有严格的要求。
（1）GIS组合电器安装要求严格的环境条件。
在装配各单元时，要保证周围环境无风沙、雨雪，且空气的相对湿度要低于百分之八十。
某些重要电站已要求现场安装环境百万级洁净度进行控制。
GIS全封闭组合电器设备的安装及注意事项
GIS全封闭组合电器设备的安装及注意事项摘要：变电站的全封闭GIS组合电器设备自动化(保护、测量、监控)的重要监控对象。
GIS室内O2、SF6气体的要求，通风系统技术数据的选择，巡视维护，安装过程中的通风以及事故排风。
对完全封闭的GIS电器设备室内装修的要求，例如在完全封闭的GIS电器设备中异物，室内空气污染要求，墙壁和屋顶装饰，门窗措施等，完全封闭GIS电器设备设备的相对湿度标准。
安装金属颗粒、杂物、灰尘、湿度等内部容易进入这是设备故障或事故的原因。
因此，场地环境必须始终保持清洁，以确保全封闭GIS组合电器设备的安全，必须严格遵守工艺流程。
关键词：GIS设备；SF6气体密度监控装置；技术要求根据其性能特点，掌握其安装技术和注意事项非常重要，电能的使用和电网的建立已经过去了一个世纪。
人类越来越依赖电能，各行各业都离不开电。
为了确保充足和可靠的电力供应，还需要建造变电站用地。
因此，不仅要有占地问题，还要有许多环境要求，如防火、防噪音、防止污染、防止无线电干扰和美化环境等。
为了满足这些新的要求，绝缘介质的传统电气设备不再能够满足这些要求。
相反，我们应该使用无油化设备、微型化。
选择和推广SF6绝缘气体是时代和技术发展的必然趋势，具有良好的绝缘能力和灭弧性能。
一、全封闭组合电器的结构全封闭GIS组合电器设备由断路器、隔离开关、接地开关、母线导线、互感器、避雷针装置等组成。
在一定压力下将SF6气体装入封闭金属罐内，对地、电极间和相间绝缘作用，金属罐内的气体通过隔板分成多气隔。
每个气隔都有一个抽真空接头和一个气体密封继电器，用于监测每个气隔的气体密度，并在气体密度低于特定气体密度(压力)时发出报警。
三、GIS全封闭组合电器设备的安装注意事项据近几年的运行事故统计，40%以上的事故是制造和安装问题造成的，其中包括现场设施清洁工作不到位，造成的事故如异物、杂物、灰尘等进入设备，它们约占GIS全封闭组合电器设备的13%，进入的安装质量直接影响设备的安全运行和寿命。
试论封闭式组合电器(GIS)安装的质量控制
试论封闭式组合电器（GIS）安装的质量控制随着社会的进步和科技的发展，封闭式组合电器（GIS）在电力系统中的应用越来越广泛。
它具有体积小、重量轻、运行稳定等优点，逐渐替代了传统的开关设备。
GIS安装工作涉及到诸多技术细节，其中质量控制是至关重要的一环。
本文将从GIS安装的意义、质量控制的必要性和措施及方法等方面进行论述。
一、GIS安装的意义GIS是一种高压开关设备，它主要用于输变电系统中，起着隔离和控制电流的作用。
在电力系统中，GIS承担着重要的责任，其稳定性和可靠性对整个电力系统的运行都至关重要。
GIS的安装工作要求严谨、周密，不能出现丝毫差错。
只有通过严格的质量控制，才能确保GIS设备的安全运行和长期稳定。
二、质量控制的必要性1. 保障安全性GIS设备一旦出现故障，可能会造成电力系统的瘫痪，引发重大事故甚至人员伤亡。
在GIS安装过程中，必须要严格把关各个环节，确保设备的安全性。
2. 增强可靠性作为电力系统中的关键设备，GIS的可靠性直接影响到电力系统的稳定性和运行效率。
通过严格的质量控制，可以提高GIS设备的可靠性，减少故障发生的可能性。
3. 确保稳定性GIS设备在运行过程中需要承受较大的电压和电流，只有确保设备的稳定性，才能保证电力系统的稳定运行。
三、质量控制的措施和方法1. 严格按照设计规范安装GIS设备的安装工作需要严格按照设计规范进行，包括设备的基础、安装位置、接线方式等。
只有严格按照规范进行操作，才能确保GIS设备的稳定性和安全性。
2. 选用优质材料和配件GIS设备的安装需要选用优质的材料和配件，确保设备的质量和使用寿命。
在选材过程中，要注意材料的耐压、耐电击击穿等特性，以减少设备的故障。
3. 做好现场施工管理对于GIS设备的施工过程需要做好现场管理，确保施工符合要求。
要加强对施工人员的培训和管理，确保施工过程中的安全和质量。
4. 进行严密的质量检测通过对GIS设备进行严密的质量检测，可以发现并解决问题，保证设备的质量稳定。

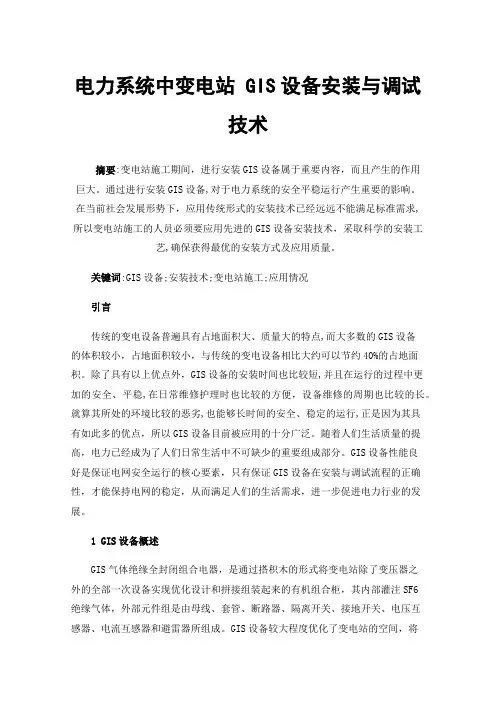

电力系统中变电站GIS设备安装与调试技术
电力系统中变电站 GIS设备安装与调试技术摘要:变电站施工期间，进行安装GIS设备属于重要内容，而且产生的作用巨大。
通过进行安装GIS设备,对于电力系统的安全平稳运行产生重要的影响。
在当前社会发展形势下，应用传统形式的安装技术已经远远不能满足标准需求,所以变电站施工的人员必须要应用先进的GIS设备安装技术，采取科学的安装工艺,确保获得最优的安装方式及应用质量。
关键词:GIS设备;安装技术;变电站施工;应用情况引言传统的变电设备普遍具有占地面积大、质量大的特点,而大多数的GIS设备的体积较小，占地面积较小，与传统的变电设备相比大约可以节约40%的占地面积。
除了具有以上优点外，GIS设备的安装时间也比较短,并且在运行的过程中更加的安全、平稳,在日常维修护理时也比较的方便，设备维修的周期也比较的长。
就算其所处的环境比较的恶劣,也能够长时间的安全、稳定的运行,正是因为其具有如此多的优点，所以GIS设备目前被应用的十分广泛。
随着人们生活质量的提高，电力已经成为了人们日常生活中不可缺少的重要组成部分。
GIS设备性能良好是保证电网安全运行的核心要素，只有保证GIS设备在安装与调试流程的正确性，才能保持电网的稳定，从而满足人们的生活需求，进一步促进电力行业的发展。
1 GIS设备概述GIS气体绝缘全封闭组合电器，是通过搭积木的形式将变电站除了变压器之外的全部一次设备实现优化设计和拼接组装起来的有机组合柜，其内部灌注SF6绝缘气体，外部元件组是由母线、套管、断路器、隔离开关、接地开关、电压互感器、电流互感器和避雷器所组成。
GIS设备较大程度优化了变电站的空间，将带电部分密封在SF6当中，与外部环境之间实现了有效的分隔;且金属壳体不带电，不会有触电危险，不会产生电磁F扰和噪音等问题;通常以单元或者是整个间隔的形式运输，安装位置距离地面较近，其现场安装工期有效缩短，且维护方便。
但是，GIS设备发生故障不易被排查，且停电范围较大，施工和修复会受到环境的限制，这对于变电站CIS设备安装调试工作提出了较高的要求。
GIS全封闭组合电器设备的安装及注意事项探讨
GIS全封闭组合电器设备的安装及注意事项探讨发布时间：2022-09-16T14:46:49.569Z 来源：《新型城镇化》2022年18期作者：王西贵[导读] GIS全封闭组合电器设备是变电站综合自动化(集保护、测量、监视、控制为一体功能)的一个重要监控对象。
GIS室内的O2和SF6气体含量规定以及通风换气设备技术参数选择、运行维护巡视、安装时通风换气及事故排风的要求。
GIS全封闭组合电器设备室内装饰要求如为防止异物进入GIS全封闭组合电器设备内部，室内空气中降尘量的规定，墙面、顶的装饰及门和窗应采用的措施以及GIS全封闭组合电器设备室内的相对湿度标准。
安装现场施工的金属微粒、杂物、灰尘、水分潮气等极易进入GIS全封闭组合电器设备内部是造成设备事故或故障的原因，因此，自始至终保持GIS全封闭组合电器设备现场的清洁环境是保证安装质量的关键。
必须严格执行工艺流程的要求。
王西贵泰安泰山高压开关有限公司山东泰安 271000摘要：GIS全封闭组合电器设备是变电站综合自动化(集保护、测量、监视、控制为一体功能)的一个重要监控对象。
GIS室内的O2和SF6气体含量规定以及通风换气设备技术参数选择、运行维护巡视、安装时通风换气及事故排风的要求。
GIS全封闭组合电器设备室内装饰要求如为防止异物进入GIS全封闭组合电器设备内部，室内空气中降尘量的规定，墙面、顶的装饰及门和窗应采用的措施以及GIS全封闭组合电器设备室内的相对湿度标准。
安装现场施工的金属微粒、杂物、灰尘、水分潮气等极易进入GIS全封闭组合电器设备内部是造成设备事故或故障的原因，因此，自始至终保持GIS全封闭组合电器设备现场的清洁环境是保证安装质量的关键。
必须严格执行工艺流程的要求。
关键词：GIS设备;SF6气体密度监控装置;技术要求;1 GIS组合电器安装1.1 安装准备(1）技术准备：安装人员根据GIS安装规范，熟悉随机技术资料，认真会审设计图纸等。
浅谈GIS组合电器的安装调试及注意事项
浅谈GIS组合电器的安装调试及注意事项摘要：六氟化硫封闭式的组合电器，即GIS，主要利用SF6气体保持与外界绝缘，可把各个高压电器的元件有效地密封于接地金属筒内，是一款金属封闭性的开关设备。
具有体积小、占地空间小、重量轻、密封性好等特点。
然而，因GIS组合电器的制造精度较高，加之高度集成化，给工作人员安装、调试带来了难题。
在操作现场中，如有半点疏忽，则可能带来较大的运行风险，甚至发生电网事故。
基于此，本文简要地分析了GIS组合电器的安装调试过程应注意的质量问题，提出了相应的策略，以供参考。
关键词：GIS组合电器；安装调试；注意事项GIS组合电器主要由七种高压电器构成，即隔离开关、断路器、母线、避雷器、套管、电流互感器及电压互感器。
这种高压的配电装置出厂以后，需要经历运输、现场吊装、安装调试等一系列流程才能运行。
其中，现场的安装调试质量非常关键，对日后稳定、可靠地运行产生至关重要的影响。
以下进行具体论述。
一、GIS组合电器的安装（一）安装的环境控制因为SF6对杂质与水具有较强的敏感性，因此，给现场设备的安装环境提出了很高的要求，工作人员必须随时做好环境控制。
一般情况下，GIS在安装以前，应当将气室打开，同时确保天气晴朗、干燥，空气的湿度宜<80%的外界条件。
这时再进行安装。
同时，当气室打开后，还要保持工作的连贯性与真空处理，尽量避免气室的外露。
如果选择在室外进行安装，则要确保风速小于三级，如果需要，可以在开放气室情况下，除了局部性地做好遮蔽工作以外，还要控制安全区尘土飞扬的现象。
始终保持安装处理干净、整洁的环境。
此外，在户外安装设备的时候，安装师傅注意自身的劳保着装，穿戴专业的衣帽、口罩等。
如果温度太高，需要进行及时地防暑降温，以免汗水带入气室。
（二）划线依据基础图的相关要求，在基础面上划线。
断路器、分支母线等在地面上的元件与控制柜的中心线处。
（三）检查基础参照设计图、出厂的施工图，浏览并确认地基础，再确认接地线的布局与长度。
浅谈GIS组合电器的安装调试及注意事项
浅谈GIS组合电器的安装调试及注意事项摘要：GIS(GasInsulatedSubstation,气体绝缘全封闭式组合电器)是一种将断路器、隔离开关、接地开关、避雷器、电流互感器、电压互感器、母线、进出线套管及其连接件等设备元件组合封闭在金属壳体内,封闭室内充一定压力SF6气体作为绝缘介质的一种成套高压电气设备,也称SF6全封闭组合电器。
GIS具有占地面积小、可靠性高、安全性能好、安装周期短、维护方便和检修周期长等优点。
GIS的带电组件都密封在SF6气体中的这一特点,使其能将外部环境因素的影响降到最低,因此也特别适应于高原、沿海以及污秽严重的地区。
同时由于其内部空间狭小元器件布局紧凑,加之设备电压等级高且开断容量普遍较大,所以在现场安装时要求严格、程序复杂。
安装过程中的质量控制是保证GIS正常运行、降低故障率的关键因素。
关键词：GIS组合电器；安装调试；注意事项GIS组合电器在制造厂做过各项严格的试验,在运输过程中包装严密。
所以在现场安装中一定要保证安装场所的各种条件符合安装要求。
注意对密封面及导电杆的处理,由于金属间的摩擦会产生金属微粒留在GIS内部,通电时这些金属微粒易破坏电场结构,使得电场不均匀,导致绝缘击穿。
为了保证安装质量必须把握好每一个施工环节的工艺要求,严格执行安装标准及厂家说明书中要求的标准,另外安装人员在安装前必须认真学习相关规定和工艺标准,技术人员要深入工作现场,及时纠正违规、违章作业,精心调试,方能避免安装的返工或返修,确保安装质量。
1GIS安装环境要求GIS进厂房前需进行清灰处理,厂房内部地面需用水冲洗干净。
安装GIS时,提前关注天气变化情况,要选择在无风沙、无雨雪、无雾霾、且空气相对湿度<80%的环境下进行安装,并应采取必要的防尘、防潮措施。
2GIS检查安装2.1整体安装顺序为减少安装积累误差的影响、提高安装精度,一般采用从母联间隔开始向两边安装的顺序。
母联间隔初步安装就位完成以后,按照预先在地面划好的中心线调整、对正断路器中心线,过程中同时注意调节断路器水平,在其基础与底架间加垫适当的垫片,找正后将底架与基础点焊,然后以母联间隔为基准,将两侧的间隔进行平移对接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全封闭组合电器（ＧＩＳ）安装调试发表时间：2019-05-28T10:55:39.433Z 来源：《电力设备》2018年第35期作者：赵清山[导读] 摘要：全封闭气体绝缘高压开关柜（ＧＩＳ）是我国供电系统目前使用量较大的一种新型开关柜。
其基本特点是：金属封闭、气体绝缘、母线室和断路器室采用独立的间隔单元气室封闭，所有控制测量、保护采用传感技术及智能化控制系统，具有免维护、可靠性高、易于安装建设、抗严酷环境条件、维护工作量小等优点。
（酒钢集团能源中心甘肃省 735100）摘要：全封闭气体绝缘高压开关柜（ＧＩＳ）是我国供电系统目前使用量较大的一种新型开关柜。
其基本特点是：金属封闭、气体绝缘、母线室和断路器室采用独立的间隔单元气室封闭，所有控制测量、保护采用传感技术及智能化控制系统，具有免维护、可靠性高、易于安装建设、抗严酷环境条件、维护工作量小等优点。
本文以甘肃某电厂300MW机组变电所ＧＩＳ室的安装为例介绍ＧＩＳ的安装、调试、运行前的检查等。
关键词：ＧＩＳ；安装；试验引言甘肃某电厂300MW机组变电所位于该公司工业园区，主要为该公司新建330KV变电所及铁合金、轧钢变提供动力电源，变电所选用山东泰开开关厂生产的SF6全封闭组合电器（GIS），共安装了8个间隔，即1个进线间隔、2个出线间隔、2个主变间隔、2个高厂变间隔和1个启备变间隔。
该GIS系统主要元件包括：封闭式断路器、封闭式隔离开关、接地开关、母线筒、电流互感器、电压互感器、封闭式氧化锌避雷器、充气套管、电动操作机构、弹簧操作机构、控制柜及电器中间箱等。
1 工作原理电网各种操作信号和故障信号通过中控室传到本间隔后，由断路器切断或接通网路，用隔离开关将需要停电（或检修）部分进行隔离。
断路器与隔离开关之间装有电气联锁，隔离开关与接地开关之间装有电气联锁，以防止误操作，保证安全。
2 工艺特点（1）本工艺将GIS本体的连接、拼装、电气一二次连接、电气及机械性能调试等一系列复杂的工序有机合理地结合起来，使其安装操作规范化、简单明了、易于掌握、实用可靠，避免了反复调试。
（2）本工艺能节省工时，提高效率，同时确保设备的可靠运行。
（3）本工艺适用于110kv及以上供电系统变电所GIS的安装。
3 工艺步骤3.1 GIS连接安装3.1.1安装前的准备工作：（1）对安装现场的一般要求：GIS的现场安装应在配电室的土建工程彻底完工、电缆沟槽施工完毕且具备照明及现场安装电源之后进行。
配电室应保持干燥，配备通风装置以及现场的温度、湿度满足设备安装要求。
（2）设备运到施工现场后，及时进行开箱检查。
开关柜外壳应无碰撞痕迹、各部位螺栓应紧固、油漆完整无锈蚀现象。
检查开关柜铭牌上的参数是否与设计图纸要求相符，产品说明书、合格证、备品备件等技术资料是否齐全，并做好收集工作。
3.1.2 GIS就位（1）用液压叉车将开关柜运至基础槽钢附近后，按设计图纸要求，利用门型吊装支架将第一面开关柜安放在基础槽钢预先设定好的位置，将开关柜固定螺栓插入基础槽钢上相应的螺纹孔中安装到位，并调整开关柜使其与地面垂直。
把开关柜调平、对齐之后，锁紧固定螺栓，将其固定在基础槽钢上。
（2）用同样方法将第二面开关柜运至第一面柜附近约１米远（以能容一人宽的距离为限）的位置并进行调整，使两柜盘面保持在同一水平面上。
将其余间隔的设备按顺序排列摆设到位，附件，备品排放整齐。
3.2 GIS拼装3.3.1 拼装前的准备工作（1）认真清扫配电室卫生，保持室内清洁无灰尘。
（2）按制造厂要求的顺序和编号进行装配，组装时以母线筒为基础，逐级安装。
（3）将开关柜外表面清扫干净后，拿掉母线套筒防护罩并拆除套筒外侧法兰挡板，对导体、触头、盆式绝缘子等进行检查清洗。
3.2.2 各元件之间的密封面在安装时必须按下述装配规则进行：（1）先用洁净的无纺布和脱脂棉蘸无水酒精（或丙酮）将套筒内表面、法兰连接面及母线铜排清理干净。
（2）再用绸面仔细清擦密封面，严格排除微小的尘砂。
（3）将O型密封圈圈酒精仔细清洗，严格检查密封面确认无缺陷及无微小尘砂。
（4）将真空硅脂用手指（清洁）均匀地涂抹在密封槽内，然后装入擦净的O型圈上再均匀抹一薄层真空脂，平行移动第二面柜缓慢接近第一面柜。
最后合上两密封面。
移动过程中，必须仔细对联结处的插入式触头，使插头端正地插入装好，连接叉件的触头插入深度应符合产品技术规定，两柜母线及套筒法兰完全接触后，检查接触面吻合情况，如有错位应及时调整。
（5）密封法兰上的螺钉必须对称地均匀拧紧，使二法兰面平行吻合，使各螺钉受力均匀，以保证密封面均匀压紧，密封部位的螺栓使用力矩扳手紧固，力矩值符合产品的技术规范。
3.2.3 各部元件组装完后，再依次安装下列零部件。
（1）装配断路器、隔离开关与电流互感器二次控制线与电器中间箱和控制柜之间的连接。
（2）装配各气隔单元与控制柜之间的充气管道。
（3）为使全部外壳可靠接地，同相全部相邻两法兰之间装有铜质软联结。
安装时，应在每台断路器底座接地螺栓处接好接地。
（4）GIS安装固定：按照前面步骤，将剩余的开关柜连接完毕后，即可进行GIS的安装固定。
每面盘的临时固定点应不少于２处。
（5）接地线安装完成柜间的接地铜排连接后，用万用表测量确定所有接地铜排已贯通，然后用断面积为１２０ｍｍ铜编织线将GIS接地铜排与变电所接地扁钢连接起来。
接地线数量应不少于２处。
（6）控制电缆及其接线：将控制电缆及其接线放进电缆室右侧的电缆槽中（用于外部接线）。
利用控制室内的插接头形成柜内小母线的连接（随柜带小母线）。
与就地控制柜及控制室间的电缆敷设及二次线的连接。
3.3 充气（1）抽真空：抽真空的目的是排出产品内部的潮气和保持SF6气体的纯度。
气室内空气压力到133.3Ｐａ以下。
（2）水份测量：充气前后应先对气瓶内的SF6气体进行水份测量，应符合气体出厂标准。
SF6气体中水份含量不大于65ppm。
（3）充气：按规定数值（环境温度为20℃时的标准充气数值）对各气室单元充气。
若环境温度不是20℃，其充气压力应按给出的曲线校准。
充气完毕对各气室进行水份测量，其含水量不应超过长期运行允许水份含量。
要求，充气稳定后12h后测量气体含水量，符合国标规定值（断路器不大于150 ppm，其他气室不大于500ppm）3.4 试验调试（1）GIS的现场试验：包括绝缘试验、主回路的工频耐压试验、辅助回路和控制回路的耐压试验。
绝缘试验应象正常使用时一样，在装配好的设备上进行，试验应在全部充气工作完成24小时后进行，试验前应先测量回路绝缘电阻，结果良好。
主回路的工频耐压试验按ＧＢ／50150－2006进行，试验电压为出厂试验电压的80%，既230kv*80%=184kv，加压时间1min，不得有闪络现象发生。
试验时应依次将每一相的主回路导体与试验电源的高压连接，同时将其他各相回路的导体接地，合上所有测试回路开关，以保证主回路的连通。
加压方法如下：在现场设备进行工频耐压试验时，电压要逐步加压，首先用1/3的相电压（21kv）加压5min，再用相电压（63.5kv）加压3min，老练电压（126kv）加压10min，合格后，电压加至额定试验电压（184kv）持续1min。
辅助回路和控制回路的耐压试验时，将辅助回路与控制回路连接在一起，应能承受２KV的工频耐压试验１min而无击穿放电现象，则为合格。
（2）主回路电阻测量：为了保证GIS间及内部电连接部位的可靠性，应该进行主回路电阻的测量。
（3）ＧＩＳ设备密封试验：GIS装配充气完成后，用灵敏度不低于1*10-6ppm检漏仪对充气隔室进行检漏，应无泄漏。
（4）控制接线检查和连锁性能试验：检验实际接线与图纸的一致性。
对中控室ＧＩＳ继电保护装置、辅助设施的各种保护装置进行通电动作试验、保护传动模拟试验及连锁性能试验等。
（5）手动操作试验：对GIS断路器、隔离开关及接地开关进行调整和手动操作试验，检查机械操作的可靠性。
（6）避雷器有关试验：测量避雷器交流参考电压、直流参考电压和阻性电流。
（7）测量电压互感器和电流互感器的变比、极性及励磁曲线。
（8）测量ＧＩＳ配电室的接地电阻值。
（9）起动调试：按照电气操作安全规程，确认柜内的断路器全部处于断开位置，相关母线系统的隔离开关断开，拆除危险工作区域内的接地线和短接线；按正常程序起动GIS。
（10）GIS的操作：GIS操作前，要检查气室内绝缘气体压力（气体压力通过传感器来检测）。
如果气体压力降到最小操作压力以下，智能型控制／保护单元将会显示并报警。
配有储能电动机的断路器可自动完成储能，分闸和合闸由智能型控制／保护单元来选择，合－分的操作应在控制小室门关闭时进行，同时观察位置指示器。
（11）检查所有连接部位，整理填写设备安装技术记录，试验报告。
3.5 施工注意事项（1）避免雨天和大风沙天气作业，安装过程中防止灰尘、赃物和潮气进入。
（2）使用的清洁剂、密封脂材料必须符合产品的技术要求。
（3）对设备进行通电试验时，必须先检查设备各保护装置和接地是否安装好，各开关位置是否正确。
（4）当有多路进线和GIS组合时，必须检验进出相序，防止相序错误。
参考文献：［1］国家经济贸易委员会电力司．电力技术标准汇编电气部分第６册高压电气试验［Ｍ］．北京：电子工业出版社，２００２．［2］罗学深 SF6气体绝缘全封闭组合电器（ＧＩＳ）北京：中国电力出版社 1993。
