淀粉精细过滤机(超细无刷旋转式)介绍

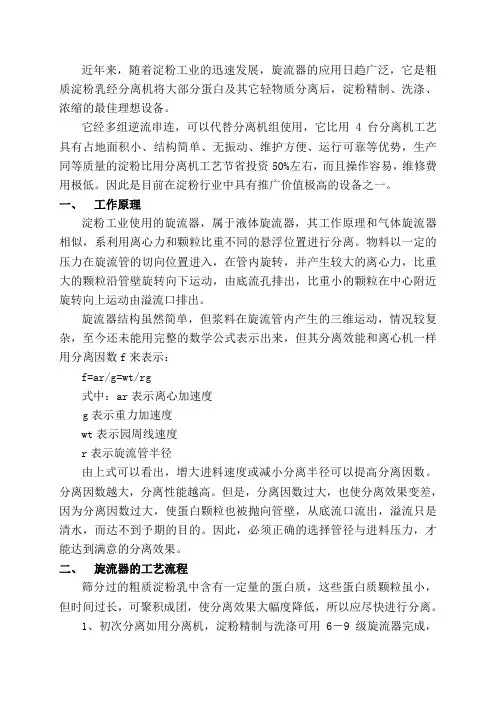

淀粉旋流器工艺说明书
近年来，随着淀粉工业的迅速发展，旋流器的应用日趋广泛，它是粗质淀粉乳经分离机将大部分蛋白及其它轻物质分离后，淀粉精制、洗涤、浓缩的最佳理想设备。
它经多组逆流串连，可以代替分离机组使用，它比用4台分离机工艺具有占地面积小、结构简单、无振动、维护方便、运行可靠等优势，生产同等质量的淀粉比用分离机工艺节省投资50%左右，而且操作容易，维修费用极低。
因此是目前在淀粉行业中具有推广价值极高的设备之一。
一、工作原理淀粉工业使用的旋流器，属于液体旋流器，其工作原理和气体旋流器相似，系利用离心力和颗粒比重不同的悬浮位置进行分离。
物料以一定的压力在旋流管的切向位置进入，在管内旋转，并产生较大的离心力，比重大的颗粒沿管壁旋转向下运动，由底流孔排出，比重小的颗粒在中心附近旋转向上运动由溢流口排出。
旋流器结构虽然简单，但浆料在旋流管内产生的三维运动，情况较复杂，至今还未能用完整的数学公式表示出来，但其分离效能和离心机一样用分离因数f来表示：f=ar/g=wt/rg式中：ar表示离心加速度g表示重力加速度wt表示园周线速度r表示旋流管半径由上式可以看出，增大进料速度或减小分离半径可以提高分离因数。
分离因数越大，分离性能越高。
但是，分离因数过大，也使分离效果变差，因为分离因数过大，使蛋白颗粒也被抛向管壁，从底流口流出，溢流只是清水，而达不到予期的目的。
因此，必须正确的选择管径与进料压力，才能达到满意的分离效果。
二、旋流器的工艺流程筛分过的粗质淀粉乳中含有一定量的蛋白质，这些蛋白质颗粒虽小，但时间过长，可聚积成团，使分离效果大幅度降低，所以应尽快进行分离。
1、初次分离如用分离机，淀粉精制与洗涤可用6－9级旋流器完成，溢流黄浆回到分离机前回收。
2、用全旋流净化、分离、精制工艺时，旋流器组分为两部分第一部分用6－8组进行初次浓缩分离，第二部分用10－12组进行精制洗涤，如果最后再增加6—8组洗涤部分，淀粉质量会更佳。
用全旋流工艺时，因粗质浆直接进入旋流器组分离洗涤，与蛋白质比重相差很小的次粉会和黄浆一齐从溢流口流出，为提高经济效益，两部分旋流器都有3－4组回收旋流器，回收的次淀粉浆流回原浆池再进行分离，如需生产高质量淀粉，应将回收的次淀粉另外储存处理。
红薯淀粉除砂器使用说明书
引进欧洲先进生产工艺红薯淀粉除砂器使用说明书红薯淀粉除砂器四合一三合一超级除砂器机组豪森食品机械友情提供照片一、概述旋流除砂器可以把经筛分机组加工后的薯类乳液中的砂粒和其它较重杂质去除，是淀粉加工业必不可少的设备之一，也可适用于除去其它流体中的重质杂质。
该设备结构简单，设计先进，用料讲究，锥形旋流管由卫生级镜面不锈钢板材制造，经久耐用，高速分离，除砂除杂率高，是豪森机械的独到之处。
二、结构与原理（附图）旋流除砂器由不锈钢进料口，出料口（溢流管），锥形旋流器，锥形不锈钢罐，自控或手动排砂阀（一般装有二支排砂阀门），反冲水阀等组成。
除砂旋流器结构原理图其工作时，薯类乳液（淀粉乳）被泵入旋流除砂器内，并在除砂器内高速旋转，由于离心力的作用，较轻的物料（淀粉）通过溢流管排出，较重的物料（砂粒等）在离心力的作用下，沿着圆锥形的旋流管内壁向下从底部排出。
向下旋流的砂粒收集于集砂斗内，由手工或自动的排砂阀排出。
三、安装、使用与维护按工艺要求将设备安装于准确位置，安装设备的位置（地面）应水平、光滑。
旋流除砂器无需地脚螺栓固定，通过调整机器底部平衡地脚，使设备处于要求的水平位置。
所有与旋流除砂器连接的管道都应分别支撑牢固，确保机器正常运作。
使用时调节反冲水流量（应是连续不断的）是保证除砂率的关键，水压过高，较小的砂粒会通过溢流管流入淀粉；水压过低，淀粉就会与砂粒一起下沉。
从排出的砂粒中抽样测定，可判断除砂效果，从除砂器里排出的砂粒中应含极少量淀粉，如根本无一点淀粉，则表明有少量细小砂粒没被收集而混入了淀粉。
为达到最佳除砂效果，进料压力应保持6bar。
并通过观察玻璃，及时测定聚集砂的高度，随时排除砂粒。
手动除砂时，先关闭底部2号阀，再开上部1号阀，待砂粒流入两阀之间的排砂管时（约0.5m长），关闭上部1号阀，再开下部2号阀门几秒钟，即可排除砂粒。
在两排砂阀交替排砂时，应及时通过反冲水阀进行补水。
自动除砂时，在正常情况下，底部阀门关闭着而上部阀门开启着，电磁阀的延迟时间可以调节，到达等待时间以后，上部气囊阀迅速关闭，下部气囊阀开启（压缩空气联通），这时砂粒从排砂口排出，排砂后下部阀门关闭，上部阀开放，如此往复。
淀粉除砂器工作原理
淀粉除砂器工作原理淀粉除砂器是一种常见的工业设备，其主要功能是从原料中分离出杂质和砂石等不需要的物质。
淀粉除砂器的工作原理主要是利用物料在水流中的不同沉降速度和浮力的差异，通过调节设备的结构和操作参数，使淀粉颗粒和杂质分离，实现精细的砂石除去效果。
淀粉除砂器主要由进料口、排砂口、溢流口、螺旋轴和筛网等部分组成。
当原料经过进料口进入除砂器后，首先经过筛网的过滤，大颗粒的杂质和砂石被筛网截留在设备内部，而较小的淀粉颗粒则通过筛网进入下一个处理阶段。
接着，淀粉颗粒与水一起进入螺旋轴中，螺旋轴的旋转产生了离心力，使水和淀粉颗粒产生了分离。
在螺旋轴的作用下，淀粉颗粒受到离心力的作用向外沉降，而水则向上流动。
由于淀粉颗粒的密度较大，沉降速度较快，而水的密度较小，浮力相对较大，因此淀粉颗粒会被迅速分离出来。
在这个过程中，由于设备的结构设计合理，水和淀粉颗粒的分离是十分彻底的，从而达到了较好的除砂效果。
除砂后的淀粉颗粒会随着螺旋轴的推动，沿着设备的轴向运动，并最终通过排砂口排出。
而水则经过溢流口排出除砂器，这样循环使用，实现了对淀粉颗粒的高效分离和砂石的彻底除去。
淀粉除砂器的工作原理简单明了，但在实际操作中需要根据不同的原料特性和生产需求进行合理的调整和控制。
对于不同颗粒大小和密度的杂质和砂石，需要调节设备的转速、进料速度和水流量等参数，以获得最佳的除砂效果。
此外，淀粉除砂器还需要定期进行清洗和维护，以保证设备的正常运行和长期稳定的除砂效果。
淀粉除砂器是一种利用物料沉降速度和浮力差异分离杂质和砂石的设备。
通过合理的设备结构和操作参数的调整，可以实现对淀粉颗粒的高效分离和砂石的彻底除去。
淀粉除砂器在淀粉制造行业中具有重要的应用价值，可以提高淀粉产品的质量和产量，同时降低生产成本，具有广阔的市场前景。
淀粉过滤机(固德威离心筛的性能参数解析
淀粉过滤机（固德威离心筛）的优势性能
筛分
筛分的目的就是把浆料中的细纤维和淀粉分离.筛分机械就是利用旋转，震动，往复，摇动等动作将各种原料和各种初级产品经过筛网选别按物料粒度大小分成若干个等级，或是将其中的水分、杂质等去除，再进行下一步的加工和提高产品品质时所用的机械设备。
离心筛
产品用途：
用于薯类乳液中的细纤维（薯渣）和淀粉的分离。
设备需要用浓浆泵输送物料，能耗较大，主要应用于大中型淀粉生产企业，可用于薯类、小麦淀粉的提取。
一般3-4级联用。
产品性能特点：
设备采用优质不锈钢制作，美观大方
旋转筛篮采用8方位压制技术制作，并由高精度动平衡仪校正，运行平稳
采用专用楔形筛板，使用寿命长，提取率高
采用正反筛面高压冲洗设计，有效减少堵塞，保障生产连续性
独创内置进料管系统，便于操作维护
产品技术参数：
固德威（中国）是一家专注于薯类深加工设备研发与制造的科技型企业，公司始建于1991年，专注于薯类淀粉加工成套设备、粉品（粉丝、粉条、粉皮等）加工成套设备
以及单机设备的研发、制造与销售，尽心为用户提供高效节能的薯类深加工设备以及简单实用的一站式解决方案，公司致力于把“固德威”打造成中国薯类深加工机械行业专业品牌。
淀粉分离机 性能参数
淀粉分离机是综合各种淀粉机优点生产的适于农户家庭作坊式加工薯类淀粉的机械，性能优良，结构合理紧凑，使用可靠，生产效率高，省工省时，采用先进的刺齿式辊，将鲜薯通过高速旋转的鲜薯刨成细丝状，且碎渣少，不堵塞过滤网，能够一次完成粗粉碎、细磨浆、浆渣自动过滤分离三道工序，无块状、皮丁，淀粉提取率高，成色好，可固定作业，也可以装在手扶拖拉机上流动作业，适合加工马铃薯、红薯、木薯、红薯干等薯类及蕉藕、葛根、百合、山药等各种块茎植物类，是广大农户等加工红薯、土豆等薯类淀粉的理想设备。
性能和技术参数：
1、全封闭机体，无漏水、漏渣、漏浆现象.
2、整机稳定性能好，噪音低。
3、可一次完成渣、浆分离，淀粉纯净，渣内不含渣皮、渣块、丁状物。
4、节约耗材，自动进薯、破碎、分离、排浆、排渣。
5、刺辊带水工作，缩短了渣粉浆空气中的氧化反应，提高淀粉纯白度。
6、生产能力：2000公斤/小时双层淀粉机价格3000元
7、浆渣分离度98%以上，残渣含粉率2%左右.
8、配套功率：中速1400转7.5千瓦
9、转速：主轴2000，副轴800转/分
10、罗筛：80目。
11、刺辊刺齿高：1.5MM
安全注意事项：
1、安装时，请注意旋转方向。
2、外露件部分的防护装置应完好。
3、维修前，一定要先彻底切断电源。
4、用电动机做动力时，应保证电源触点免遭水溅，以防止触电。
南阳富万民农业机械有限公司位于南阳市高新区中关村科技产业园汇融物流园7区9-10号，当地农民素有种植红薯的传统。
每年红薯种植面积近30万亩，10多万农户从事三粉深加工，这种特色产业已成为本县农民增收致富的主要渠道,主营：薯类清洗机,薯类淀粉机,红薯粉碎机。
淀粉净化设备(旋流器)工艺参数详情
淀粉净化设备（旋流器）设计功用参考生产能力Q的确定：旋流器的生产能力由相关设备的处理量决定，它决定了泵的功率，管径，缸体直径，(在进料浓度和压力不变的情况下)如一小时处理6t红薯原料的制粉机，耗水18t，即18立方米，红薯中水分含量按80%，那么，6t原料含水约5t，所以总共产生约23立方米原浆。
（只算水的体积，其他成分忽略不计）。
处理能力和级数无关，分离效果和级数有关。
当旋流管的进料管内径为di时，旋流器的生产能力为Q=3.14didiVi/4Q-旋流器生产能力di进料管直径Vi-进料管中物料的平均流速流速一般查手册为1.5-3m/s。
进料级旋流器旋流管数量A确定：进料级（旋流器第一级）为浓缩级，使用15mm旋流管，一小时处理量400L，即0.4m³。
进料级旋流管数约为Q/0.4，10mm旋流管，一小时处理量275L,即0.275m³。
旋流管的数量和处理量要匹配，处理量可由前面简单计算得出。
配管参数表参见后图。
旋流器级数S的确定:主要根据客户是要进行浓缩还是精制提纯，和对淀粉品质要求来定，客户要求的淀粉纯度白度高，旋流站级数就多，分离效果就更好。
18级旋流站配管参数表（参考）注：30t/h 马铃薯生产线旋流器级间连接方式:一般采用逆流洗涤，节约清水用水量，关于逆流洗涤的介绍可参考前面叙述。
管道直径和缸体直径的确定：管径和缸体直径通过生产能力Q和流速v确定，生产能力由生产任务决定，流速可以通过查表或者根据实际来定。
水及一般液体流速为1-3m/s。
流量一定的前提下，若流速增大，则管径就小，但是流体阻力增大，能耗就高，不利于节能。
进料压力和浓度：旋流器回收系统淀粉泵出口压力（即旋流器进料压力)一般为0.65-0.7MPA（10mm旋流管），洗涤提纯系统淀粉泵出口压力一般为0.55-0.6Mpa（15mm旋流管）。
回收级进料浓度3-5波美度，提纯级进料浓度8-9波美度，出料浓度为18-23波美度。
介绍两种常用的淀粉脱水机
介绍两种常用的淀粉脱水机关键词：三足离心机真空脱水机淀粉脱水机设备2018.8.1 现在市面上常见的薯类淀粉大概有：红薯淀粉、马铃薯淀粉、芭蕉芋淀粉、木薯淀粉、葛根淀粉、绿豆淀粉、玉米淀粉、小麦淀粉、豌豆淀粉、藕粉等等。
这么多的淀粉种类，在使用专业加工机械制作时，难道是用的都是一样的设备吗？答案当然是不。
不同的块根作物，内部物质、植物属性、淀粉含量各有不同，为了提高淀粉提取率，在加工制作淀粉时，就要依据不同原料的植物种类特性，配置不同规格、类型的设备，按需定制设备然后进行实际生产。
只有这样才能发挥机械化加工的优势，高效节能，省时省力，质量优良。
今天介绍的是两种常用的淀粉脱水机，应用于薯类及其他作物淀粉机械制作过程中。
1.真空洗滤脱水机（广泛应用于各式薯类淀粉加工中）真空洗滤脱水机采用恒压饼层架桥过滤原理，工作时由调速电动机驱动转鼓在浆槽里旋转，固体物（湿淀粉）被吸附在转鼓的滤布上，达到一定厚度时被固定的刮刀将固体物刮下，滤液进入汽水分离器，从而达到淀粉、水、气分离的目的。
适用于粒度小，不易沉淀，具体一般粒度的物料，滤料厚度可达3mm以上，在真空作用下连续进行吸滤脱水的过滤机械。
该设备能够有效提高淀粉净度，脱水后的淀粉便于烘干，保证淀粉成品品质。
2.三足离心机（主要应用于橡子淀粉加工中）三足离心机，又称三足式离心机，因为底部支撑为三个柱脚，以等分三角形的方式排列而得名。
三足离心机是一种固液分离设备，主要是将液体中的固体分离出去或将固体中的液体分离出去。
这种设备的特点在于造价低廉、抗震性好、结构简单、操作方便。
固德威（中国）是一家专注于薯类深加工设备研发与制造的科技型企业。
公司致力于薯类淀粉加工成套设备、粉品（粉条、粉丝、粉皮等）加工成套设备以及单机设备的研发、制造与销售，尽心尽力为用户提供高效节能的薯类深加工设备以及简单实用的一站式解决方案，为每一位用户创造体验感好的薯类深加工设备与专业服务。
固德威旗下生产线包括【薯类淀粉加工设备：红薯淀粉成套设备、马铃薯淀粉成套设备、芭蕉芋淀粉成套设备、葛根淀粉成套设备、木薯淀粉成套设备、橡子淀粉成套设备、豌豆淀粉成套设备、莲藕淀粉成套设备、小麦豆类淀粉成套设备等。
红薯淀粉 旋流分离
红薯淀粉旋流分离
旋流分离是红薯淀粉生产过程中的一个重要步骤，主要利用粗颗粒与细颗粒之间存在粒度差，其受到离心力、向心浮力、流体曳力等大小不同，受离心沉降作用，大部分粗颗粒经旋流器底流口排出，而大部分细颗粒由溢流管排出，从而达到分离分级目的。
具体过程如下：
1. 第一次分离：将粉碎过后的淀粉浆液泵入细滤机中进行第一道分离过滤，使用多目筛网，将多余薯渣与淀粉浆初步分离。
2. 第二次分离：再进入六方微滤机，进行淀粉浆的二次过滤，分离并去除淀粉中的细微杂质，使用160-260目筛网，超低速旋转，无离心力，充分保障过滤精细度。
3. 第三次分离：过滤两次的淀粉浆液泵入淀粉旋流站中，根据其中各项物料的密度、粒度大小、性状不同产生的离心力不同，各组分离排出油粉、果胶质、蛋白和水，最终保留高精度的细白淀粉。
淀粉旋流器组主要是利用粗颗粒与细颗粒之间存在粒度差，其受到离心力、向心浮力、流体曳力等大小不同，受离心沉降作用，大部分粗颗粒经旋流器底流口排出，而大部分细颗粒由溢流管排出，从而达到分离分级目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
富万民农业机械有限公司官网：www.183********.com 淀粉精细过滤机（超细无刷旋转式）介绍如果后期你有做粉条的打算，那你今年做淀粉前期时候一定要加台淀粉精细过滤机，这样的话到做粉条的时候就不用再进行过滤了，接下来小编带你了解富万民机械生产的超细无刷旋转罗吧，首先我们先来看立式的图片，适合搭配2-3吨型淀粉机，5吨以上机型淀粉机搭配卧式精细过滤机。
这种立式的分离机，属于半自动式需要手动放渣，建议3吨以下淀粉机机械配用这种，造价低，发货体积小运费便宜。
属于多功能式，90目和180目筛网，2种规格筛网，可以把渣子再过滤一次，细罗180目的用于精细过滤。
接下来跟小编一起了解大型卧式全自动精细过滤机，5吨以上机型配用。
这属于全自动款，外围筛网200目的，具有自动排渣分离等作用。
是大型淀粉机械配套款。
河南厂家南阳富万民机械有限公司为您提供富万民全自动薯类清洗上料机机，薯类淀粉机，精细过滤机，除砂设备，粉条设备的详细产品价格、产品图片等产品介绍信息，您可以直接联系厂家获取富万民机械薯类淀粉机和薯类清洗机的具体资料，更多机型，图片，实时价格详情请咨询张经理
富万民机械淀粉生产线3台机械即可生产出精细淀粉。
地址：中国·河南·南阳·雪枫东路富万民机械。
