室内装修设计施工图制作标准说明

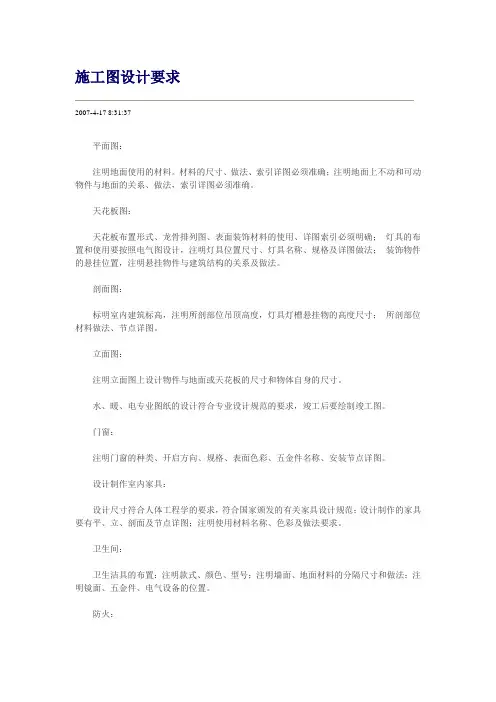

施工图设计要求
施工图设计要求2007-4-17 8:31:37平面图：注明地面使用的材料。
材料的尺寸、做法、索引详图必须准确；注明地面上不动和可动物件与地面的关系、做法，索引详图必须准确。
天花板图：天花板布置形式、龙骨排列图、表面装饰材料的使用、详图索引必须明确；灯具的布置和使用要按照电气图设计，注明灯具位置尺寸、灯具名称、规格及详图做法；装饰物件的悬挂位置，注明悬挂物件与建筑结构的关系及做法。
剖面图：标明室内建筑标高，注明所剖部位吊顶高度，灯具灯槽悬挂物的高度尺寸；所剖部位材料做法、节点详图。
立面图：注明立面图上设计物件与地面或天花板的尺寸和物体自身的尺寸。
水、暖、电专业图纸的设计符合专业设计规范的要求，竣工后要绘制竣工图。
门窗：注明门窗的种类、开启方向、规格、表面色彩、五金件名称、安装节点详图。
设计制作室内家具：设计尺寸符合人体工程学的要求，符合国家颁发的有关家具设计规范；设计制作的家具要有平、立、剖面及节点详图；注明使用材料名称、色彩及做法要求。
卫生间：卫生洁具的布置：注明款式、颜色、型号；注明墙面、地面材料的分隔尺寸和做法；注明镜面、五金件、电气设备的位置。
防火：室内装饰设计必须遵守有关建筑防火规范，对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求；装饰材料应使用耐燃或不燃材质，木质品必须涂刷防火涂料；电气设计必须注意防火，天花板及物件内的电气配件注明防火的外护材料。
室内环保：装饰装修工程完工后，室内有害物质污染浓度限值应符合国家、地方及行业的有关标准；装饰装修设计选材：要求材料必须符合国家质检总局颁发的室内装饰装修材料挥发有害物质强制性的国家标准4施工图设计4．1一般要求4．1．1施工图设计文件1合同要求所涉及所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见4.2-4。
8节）以及图纸总封面。
2合同要求的工程预算书。
注：对于方案设计后直接进入施工图设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书。
第四章 室内装饰施工图 (室内施工图部分)
4.1 平面图
四、室内工程图的主要内容
平面图的画法
1 .墙与柱 （墙与柱应用粗实线绘制）
—当墙面、柱面用涂料、壁纸及面砖等材料装修时，可参照装修层的厚度 ，墙、柱的外面可以不加线。 —当墙面、柱面用石材或木材等装修材料时候，可参照装修层的厚度，在 墙、柱的外面加画一条细实线。
—当墙柱装修层的外轮廓与柱子的结构断面不同时，如直墙被装修成折断 线墙、方柱被包成圆柱或八角，一定要在墙柱的外面用细实线画出装修层 的外轮廓
立面图的画法:
家具的立面表达：
4.2 立面图
四、室内工程图的主要内容
室内立面图的画法:
1、选定图幅，确定比例。 2、画出立面轮廓线及主要分隔线。 3、画出门窗、家具及立面造型的投影。 4、完成各细部作图。 5、检查后，擦去多余图线并按线型线宽加深 图线。 6、注全有关尺寸，注写文字说明。
四、室内工程图的主要内容
陈设立面图
• 表达出某界立面的装修内容及其他。 表达出标高。 表达出该立面的轴号。 表达出家具、灯具、画框、摆件等陈设品的具体立面形状。 表达出家具、灯具及其陈设品的索引编号。 表达出各家具、灯具及其陈设品摆放的位置和定位尺寸。 表达出该立面的立面图号及图名。
4.2 立面图
• • • • • •
四、室内工程图的主要内容
四、室内工程图的主要内容
2.陈设剖立面图的用途：
• • • • • 表达出需要绘制陈设内容的建筑装修断面形式(墙体、门洞、窗洞、抬高地坪、 装修内包空间、吊顶背后的内包空间等 。 表达出未被剖切到的可见立面及其他。 表达出该剖立面的轴号。 表达出家具、灯具、画框、摆件等陈设物具体的立面形状。 表达出家具、灯具及其他陈设品的索引编号。
4.1 平面图

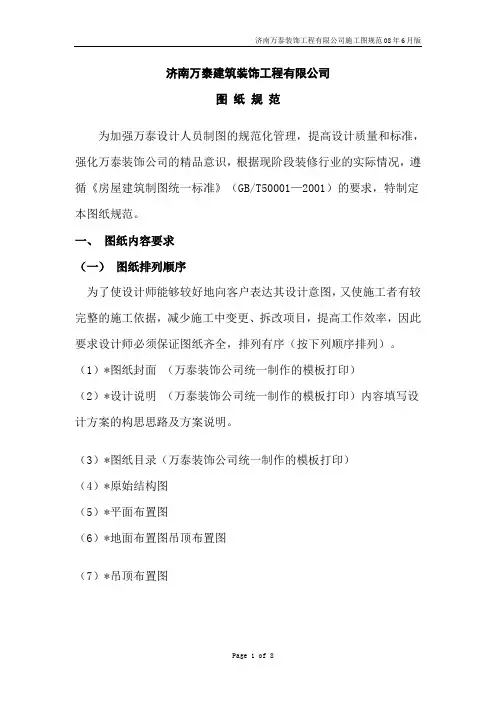

装饰施工图规范
济南万泰建筑装饰工程有限公司图纸规范为加强万泰设计人员制图的规范化管理，提高设计质量和标准，强化万泰装饰公司的精品意识，根据现阶段装修行业的实际情况，遵循《房屋建筑制图统一标准》（GB/T50001—2001）的要求，特制定本图纸规范。
一、图纸内容要求（一）图纸排列顺序为了使设计师能够较好地向客户表达其设计意图，又使施工者有较完整的施工依据，减少施工中变更、拆改项目，提高工作效率，因此要求设计师必须保证图纸齐全，排列有序（按下列顺序排列）。
（1）*图纸封面（万泰装饰公司统一制作的模板打印）（2）*设计说明（万泰装饰公司统一制作的模板打印）内容填写设计方案的构思思路及方案说明。
（3）*图纸目录（万泰装饰公司统一制作的模板打印）（4）*原始结构图（5）*平面布置图（6）*地面布置图吊顶布置图（7）*吊顶布置图（8）*插座布置图（9）*新做家具图（10）*装饰立面图（二）图纸的美观性：由于装饰中客户多为不了解装饰行业，对室内装饰设计施工图纸不易看懂，因此仅仅是图纸规范是不够的，图纸也必须绘制得形象、生动，图纸的美观性也非常重要。
（1）正投影图纸的美观。
（2）图纸整体包装的装帧要求。
A. 设计师交客户的图纸必须使用万泰装饰公司统一的封面装订。
B. 封面上客户和设计师的名字必须用万泰装饰公司统一制定的模板字体打印。
C. 20页内的图纸（封面和封底除外）用拉杆夹装订，20页以上的图纸（封面和封底除外）用穿孔拉杆夹装订。
D.图纸须用万泰装饰公司统一制作的封面模板打印在A4白纸上作封面。
（三）图纸内容的要求利用正投影原理所绘制的平面、立面、剖面图是设计师的设计意图与其现场施工交流的语言。
设计师要将自己的设计意图充分的表达给客户及施工人员，设计师就必须掌握设计的图纸规范；在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。
因为这类图纸是以明确的线条，描绘建筑内部装饰空间的形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征。
精装修施工图设计深度要求内容
精装修施工图设计出图标准➢设计围与设计要求➢设计成果要求➢材料/部品选型成果提交➢设计成果提交2016年4月精装修施工图设计出图标准一、设计围与设计要求01.设计围与设计容：①区域围：该楼层的全部区域；②专业围：包括所有精装区域的装修、水电（含智能化、消防）、暖通机电设备、灯光、软装配饰、艺术摆件等专业的施工图设计或整合；③设计容：包括装修以及涉及装修的相关专业的平、剖、立面图纸，大样图（放样图）、系统图、节点详图、物料册、材料样板、设计说明、图纸清单概算等。
02.设计要求：①由装修专业负责协调、整合装修阶段所有专业的图纸设计工作，确保提交图纸的统一性、完整性和协调性，避免出现不同专业间图纸矛盾或者同一专业大样与平立面矛盾等问题；②图纸深度必须达到一次到位即施工单位拿到图纸即可开始施工无需二次深化、优化；③图纸及所选材料必须满足消防验收规等国家强制性法规的要求，确保工程能够顺利通过验收；④满足施工过程及日后运营维护的低成本、节能、绿色、环保等现代化建设工程特点的要求，充分考虑经营管理者使用维护的便利性和经济性。
二、设计成果要求01.图纸封面深度要求：包括项目名称、图纸名称、编制单位、编制时间。
02.图纸目录深度要求：包括图纸编号、图纸名称、图纸号(页码)、图幅。
03.施工图设计说明（有关规、材料和工艺的说明）深度要求：有关设计依据、设计规、主要施工做法的说明、施工过程中应注意的技术性说明文字等。
04.建筑原始结构图（现场测量）深度要求：标有详细、准确的现场测量的平面尺寸及标高，客观反映场地实际情况。
05.平面布置图深度要求：包括平面布局、家居布置、地面材质、地面高差；尺寸标注在平面布置外围，需有建筑轴线尺寸、开间尺寸、进深尺寸、隔墙轴线尺寸及开间、进深的总尺寸。
06.平面布置图中各立面索引图深度要求：清晰反映立面与平面的方位、坐标、轴线关系，准确索引所有立面图纸编号。
07.砌筑定位图深度要求：包括隔墙使用材料、隔墙厚度、隔墙的轴线尺寸；不同材料隔墙的做法详图索引。
建筑装饰装修施工图设计说明编制要点
建筑装饰装修施工图设计说明编制要点、/. —刖言《图说明编制要点》（以下简称《要点》）供师们编写图说明时参考，适用于新建和改建工程的。
也可作为大专院校、室内培训班室内与课的教学参考资料。
涉及到具体项目时，应根据项目的具体情况，对依据中的项目名称、建设单位名称、单位名称等进行具体化，对《要点》中的内容应结合项目的内容进行合理的删减或补充。
《要点》在编写过程中得到许多业内同行的热情帮助，提岀了不少修改和补充意见，黄又山同志还在百忙中承担了电气工程和电气工程技术要点的编写任务，在此一并表示衷心感谢。
由于水平有限，错误和疏漏在所难免，欢迎大家对《要点》提岀修改和补充建议，以利逐步完善。
目录一、依据二、工程项目概况（一）项目概况（二）的范围和主要内容（略）（三）本工程的防火分类、耐火等级和民用室内环境污染控制分类（四）需要介绍的其它情况三、说明（一）一般说明（二）内隔墙工程（三）外墙饰面工程（四）顶棚工程（五）地面工程（六）工程（七）工程（八）电气工程九）声环境工程（十）楼梯、踏步、栏杆（十一）公厕（十二）无障碍（十三）防火工程（十四）工程（十五）布置与陈设工程四、材料选用要求五、说明（一）一般说明（二）安全要求（三）室内环境污染控制六、图纸说明:七、补充图例（一）材料标注代号（二）常用材料图例（三）图常用设备图例（四）图电气开关、插座图例（五）图常用灯具图例（六）图纸索引标志参考图例八、工程技术要点（一）抹灰工程技术要点（二）木安装工程技术要点三）金属与塑钢安装工程技术要点四）工程技术要点（五）地面（含干压陶瓷砖等和玉晶石等复合人造）铺装工程技术要点（六）墙面（含瓷质墙砖、玉晶石等人造）铺装工程技术要点（七）墙面干挂法要点：（八）轻钢龙骨石膏板隔墙技术要点（九）板材隔墙的安装技术要点（十）隔墙的安装技术要点（十一）木墙制作安装技术要点（十二）软包墙面制作安装技术要点（十三）墙面裱糊工程技术要点（十四）涂饰工程技术要点（十五）实木铺装工程技术要点（十六）强化复合铺装技术要点（十七）铺装技术要点（十八）PVC塑料软板地面技术要点（十九）工程技术要点（二十）细部工程技术要点（二十一）电气工程技术要点一、依据1．本工程的建设主管单位与我签订的；本图范围以所涉及到的内容为依据，书中未涉及到的内容须经双方商定确认后以补充协议的形式将增加的内容也包括在内，补充协议具有和相同的效力。
CAD施工图制图标准
一套完整的装饰施工图包括图纸封面、图纸目录、装饰设计说明、材料目录、原始平面图、平面布置
图、墙体定位图、地面铺装图、天花平面布置图、天花灯具定位图、机电点位定位图、强电插座布置图、
弱电插座布置图、空调风口点位图、安全疏散指示图、电气系统图、喷淋点位布置图、烟感点位布置图。
其中封面、图纸目录和各种说明图要在空间模型里绘制。
VN、矿棉板为GP、金属为MT、镜子为MR。
谢谢观赏
图纸目录
在图纸目录里，每一个图纸都要有相应的编号，图纸封 面编号为0、图纸目录为A-00、装饰设计说明为A-01、装 饰设计说明（二）为A-02、以此类推。 装饰平面图里，原始平面图编号为YS-01、平面布置图为 PM-01、墙体定位图为PM-02、地面铺装图为PM-03、天 花平面布置图为PM-04、机电点位定位图为PM-05 电气施工图里，电气设计说明为DS-01、天花灯具连线图为DS-02、强电插座布置图为DS-03、 弱电点位布置图为DS-04、安全疏散指示图为DS-05、电气系统图为DS-06、喷淋点位布置图为 XF-01、烟感点位布置图为XF-02
CAD装饰施工图制图标准 （比例）
GB50001-2010《房屋建筑制图统一标准》里，建施平面图 多用1:100，个别情况1:150或1:200,1:500或1:1000 图样的比例，应为图形与实物相对应的线性尺寸比例。 比例的符号为“：”，比例应以阿拉比数字表示。 比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。
CAD装饰施工图制图标准 （图层）
所有的物体及标注说明应使用与其对应的图层去绘制，与此同时还要注意线 条的颜色，类型，线宽。要有清晰的图层意识，绘制的每一根线都要考虑应 该放在哪个图层里。 绘制的时候，为了节省图纸的运存空间，应尽可能地少使用无关的图层，但 该有的图层必须要有。
室内设计制图规范和标准
室内设计施工图制图规范一、成品房的装修范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位卫生间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电线路安装到位二、单元户内施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房A.B.C.D立面图13. 厨房A.B.C.D立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 卫生间放大平面图17. 卫生间地面铺砖图18. 卫生间天花灯位图19. 卫生间A.B.C.D立面图20. 卫生间A.B.C.D立面铺砖图21. 卫生间电路图22. 卫生间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门槛石或挡水石施工大样图三、图纸深度要求：1. 设计说明：整套图纸的概括说明及设计原则的阐述；整个室内材料部品的阐述；对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；设计说明中可包括电气和水系统部分的说明；2. 总平面图：家具按1:1比例合理摆放，并加以注释；标明每个功能区域及地面材质；户型轴线尺寸清晰；立面索引明确清晰；3. 天花平面：标明吊顶材料及做法；灯具注释，或用图例说明；灯具的定位尺寸及灯具大小、型号注释；4. 厨卫立面图：墙面的铺砖方式或铺砖原则的注释；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸；厨房电器的摆放位置；整体橱柜的样式；橱柜大样图；表明所有材料的材质及规格尺寸（包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等）5. 电路图：标明插座的规格和数量，必要时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的结合方式表明清晰，避免开关插座位于单块瓷砖的中间；6. 水路图：厨卫所有下水的具体位置的定位尺寸应清晰明了；针对不同的下水和地漏的管径应有说明；下水管与完成墙面的距离尺寸应有注明；特别是座便下水位置的确定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；7. 大样图：详细交待施工工艺和做法；对石材的品种、色泽、规格、倒边方式作出明确的规定；对卫生间瓷砖碰角方式应有注明；厨卫立管包管方式应有注明；所有室内阴、阳角的处理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的位置，最好呈90度的方位摆放。
室内装饰施工图设计说明
室内装饰施工图设计说明一：工程概述1.1 工程名称：1.2 业主（甲方）：1.3 本工程装饰设计范围包含：1.4 本次装修设计专业包含：装饰,电气等1.5 设计阶段：室内装饰施工图1.6 装饰设计总面积：二：设计依据本设计遵守国家及地方现行有关设计规范.标准：《民用建筑设计通则》GB50352-2005《高层民用建筑设计防火规范》(2005年版) GB 50045-95《建筑内部装修设计防火规范》GB 50222-95《民用建筑工程室内环境污染控制规范》GB 50325-2001《建筑装饰装修工程施工质量验收规范》GB 50201-2001《全国民用建筑工程设计技术措施》（2003年版）三：图纸说明3.1 标注尺寸均以毫米为单位.3.2 天花高度均为从本层楼地面土建完成面算起地相对标高.3.3本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决,所有尺寸均以图纸标注为准,不得从图上按比例量取.四：施工说明4.1 工地管理人员.技术人员应对图纸和说明书作全面了解,对有一些特殊施工要求地部位应作重点记录,遇有问题应与设计人员协商解决,不得自行修改设计.4.2 所有饰面材料.灯具.五金地款式号需由设计师选样并经业主确定后方可施工,样板经审批认可后才可施工4.3 施工工序必须符合《建筑工程质量验收规范》要求,发现问题应及时纠正.凡质量控制未提及处,均按规范要求执行.4.4 本工程中使用地金属构件,均防锈处理,所有木质垫材及暗材均需要经过防火涂料处理.防腐和防蛀地表层处理.所有粗木工作及隐蔽部分均需验看后才可安装.4.5 承包人装置五金必须小心,不当之处须慎加修整.五金装妥后须经仔细检验试用,安装后须无毛痕.凹痕等伤害,门球及把手须包裹至油漆完成后为止.4.6 室内装修严格控制室内环境污染地各个环节,（GB50325—2001）五：施工技术及质量控制5.1此施工技术要求与参考《建筑装饰使用手册》（中国建筑装饰协会组织编写）编制,目地为规范施工工艺和提供预算依据,但鉴定装饰材料地更新和施工技术地进步,此技术说明不强制要求.5.2 放线：根据建筑图纸及装饰设计图纸,有甲方负责人,设计单位,施工单位单方工程技术人员共同进行图纸会审交底,到现场做实际定位,并根据规范要求,进行测量水平放线,放线时如现场实际与设计图纸发生尺寸不符时,需要施工单位变更, 甲方和设计单位应同时签字,现场,临时变更并需要施工单位出示方案时,必须经设计单位同意,甲方予以签字认可,才能实行5.3 非承重隔墙工程内装地非承重主要隔墙为C100轻钢龙骨石膏板隔墙,5.4 楼地面工程地砖楼地面：钢筋混凝土楼板或垫层；素水泥浆结合层一道；20厚1:4干硬性泥砂；撒素水泥面（洒适量清水）；10厚地砖白水泥擦缝.六：消防专篇6.1 设计原则及设计依据：本工程为室内装修工程,耐火等级为一级.本次室内装修设计尽量遵循原土建设计地防火分区.防烟分区.人员疏散等各项防火技术设计措施.建筑内部装修防火设计是建筑消防设计地组成部分.内部装修选材设计符合GB50220-95,《建筑内部装修设计防火规范》地各项规定.玻璃隔断上部到顶结构采用轻钢龙骨双面双层石膏板.装修中所有隐蔽部分木龙骨或木制部分均刷防火涂料两遍.所有室内吊顶上地扬声器.火灾自动报警探测器.火灾警铃.自动灭火系统喷洒头空调风口.排烟口位置等,均由相关消防电气.给排水.空调及通风专业详细考虑设计,与室内设计师协商后确定.各专业密切配合,协调统一.6.2 装修施工注意事项:当照明灯具地高温部位靠非A级材料时,应采取隔热.散热等防火保护措施,灯饰使用材料地燃烧性能不应低于B1级.配电箱应安装于不低于B1级地装修材料上.其他施工工艺应遵循国家有关消防规定.天花龙骨根据施工单位及厂家规范施工.七：环保专篇夹板等采用环保材料,装饰材料均采用环保型材料,并按以下标准执行: (GB 18584-2001) 《室内装饰装修材料人造板及其制品中甲醛释放限量》(GB 18581-2001)《室内装饰装修材料溶剂型木器涂料中有害物质限量》(GB 18583-2001)《室内装饰装修材料胶粘剂中有害物质限量》(GB 6566-2001)《建筑材料放射性核素限量》(GB 18582-2001)《室内装饰装修材料内墙涂料中有害物质限量》《室内装饰材料有害物质限量十项标准》八：安防专篇8.1 本设计遵守国家及地方现行有关设计规范.标准：《安全防范工程程序与要求》GA/T75-94《中华人民共和国公安安全行业标准》GA/T70.74.75-94《民用闭路监视电视系统工程技术规范》GA/T70.74.75-948.2 图中红外摄像机点位根据现场实际情况在保证视频图像采集角度及清晰度地前提下可以进行微调8.3 建议吊顶在2400mm左右,保证视频采集图像质量.8.4 本工程图中所示平面尺寸为控制性尺寸；具体尺寸均应由施工人员现场勘测核对如发现与图纸不符处应立即与设计师联系解决,所有尺寸均以图纸标注为准,不得从图上按比例量取.8.5工地管理人员.技术人员应对图纸和说明书作全面了解,对有一些特殊施工要求地部位应作重点记录,遇有问题应与设计人员协商解决,不得自行修改设计.8.6 所有材料.设备.型号需由设计师选样并经业主确定后方可施工.8.7 施工必须符合相关要求,发现问题应及时纠正.凡质量控制未提及处,均按规范要求执行.8.8 本工程中使用地线管,均为Φ20镀锌穿线铁管.8.9 安防供应商施工过程中,应与工程及时沟通,做好交叉施工.8.10 此施工技术要求参考《中华人民共和国安安全行业标准》8.11 管线铺设线：根据图纸中标明线路路由.布设镀锌穿线铁管,管内铺设SYV75-3(线缆距离超过150米使用SVY75-5)及RVV 2x1.0线缆.计图纸发生尺寸不符时,需要施工单位变更,甲方和设计单位应同时签字.现场临时变更并需施工单位出示方案时,必须经设计单位同意,甲方予以签字认可,才能实施.九：备注1.设计单位：2.施工单位：3.施工单位联系人：4.联系方式：。
