Protel DXP 快捷键（世界上最全的DXP快捷键）dxp快捷键常用Shift + E 打开或关闭删格捕捉功能1.设计浏览器快捷键：鼠标左击选择鼠标位置的文档鼠标双击编辑鼠标位置的文档鼠标右击显示相关的弹出菜单Ctrl+F4 关闭当前文档Ctrl+Tab 循环切换所打开的文档Alt+F4 关闭设计浏览器DXP2、原理图和PCB通用快捷键：Shift 当自动平移时，快速平移Y 放置元件时，上下翻转X 放置元件时，左右翻转Shift+↑↓←→箭头方向以十个网格为增量，移动光标↑↓←→箭头方向以一个网格为增量，移动光标spaceBar 放弃屏幕刷新Esc 退出当前命令End 屏幕刷新Home 以光标为中心刷新屏幕Ctrl +home 将偏离图纸的元件自动调整到工作原点PageDown,Ctrl+鼠标滚轮以光标为中心缩小画面PageUp, Ctrl+鼠标滚轮以光标为中心防大画面鼠标滚轮上下移动画面Shift+鼠标滚轮左右移动画面Ctrl+Z 撤销上一次操作Ctrl+Y 重复上一次操作Ctrl+A 选择全部x +toggle selection 逐个选择选择网络上的元件Ctrl+S 保存当前文档Ctrl+X 剪切Ctrl+V 粘贴编辑下面有阵列粘贴Ctrl+C 复制ctrl+d 复制对象Ctrl+R 复制并重复粘贴选中的对象Delete 删除V+D 显示整个文档V+F 显示所有对象X+A 取消所有选中的对象单击并按住鼠标右键显示滑动小手并移动画面点击鼠标左键选择对象点击鼠标右键显示弹出菜单，或取消当前命令右击鼠标并选择Find Similar 选择相同对象点击鼠标左键并按住拖动选择区域内部对象点击并按住鼠标左键选择光标所在的对象并移动双击鼠标左键编辑对象Shift+点击鼠标左键选择或取消选择TAB 编辑正在放置对象的属性Shift+C 清除当前过滤的对象Shift+F 可选择与之相同的对象Y 弹出快速查询菜单F11 打开或关闭Inspector面板F12 打开或关闭List面板ctrl shift l 左对齐ctrl shift r 右对齐ctrl shift h 中对齐ctrl t 顶部对齐ctrl b 地步对齐3、原理图快捷键：Alt 在水平和垂直线上限制对象移动G 循环切换捕捉网格设置空格键(Spacebar) 放置对象时旋转90度空格键(Spacebar) 放置电线、总线、多边形线时激活开始/结束模式Shift+空格键(Spacebar) 放置电线、总线、多边形线时切换放置模式退格建(Backspace) 放置电线、总线、多边形线时删除最后一个拐角点击并按住鼠标左键+Delete 删除所选中线的拐角点击并按住鼠标左键+Insert 在选中的线处增加拐角Ctrl+点击并拖动鼠标左键拖动选中的对象4、 PCB快捷键：Shift+R 切换三种布线模式Shift+E 打开或关闭电气网格Ctrl+G 弹出捕获网格对话框G 弹出捕获网格菜单N 移动元件时隐藏网状线L 镜像元件到另一布局层(拖动元件时)退格键在布铜线时删除最后一个拐角Shift+空格键在布铜线时切换拐角模式空格键布铜线时改变开始/结束模式Shift+S 切换打开/关闭单层显示模式O+D+D+Enter 选择草图显示模式O+D+F+Enter 选择正常显示模式O+D 显示/隐藏Prefences对话框L 显示Board Layers对话框Ctrl+H 选择连接铜线Ctrl+Shift+Left-Click 打断线+ 切换到下一层（数字键盘）- 切换到上一层（数字键盘）* 下一布线层（数字键盘）M+V 移动分割平面层顶点Alt 避开障碍物和忽略障碍物之间切换Ctrl 布线时临时不显示电气网格Ctrl+M 测量距离Shift+空格键顺时针旋转移动的对象空格键逆时针旋转移动的对象Q 米制和英制之间的单位切对象整体编辑选元件--- 查找相似对象---- 编辑选项（如current footprint （same）选取了所有相同的封装，取消“运行检查器”选项）--按住shift 鼠标单击选中收索结果元件---按住f11弹出inspector对话框，在current footprint选中封装修改之保存退出制作原理图元器件时顺便将pcb对应的库文件加载，保证一脚一一对应（pin maps），然后对元件进行规则检查更改已存在的原理图元件库：1。
DXP常用快捷键大全
快捷键D+R(Design→Rules)PCB设计规则设置D+O(Design→Beard Options) =O+B=O+G=O+S编辑PCB板选项D+P(Design→Make PCB Library)生成PCB封装库D+S+R(Design→Board Shape→Redefine Board Shape)重新定义PCB板型D+S+D(Design→Board Shape→Define from selected objects )重新定义板型从选择的物体D+K(Design→Layer Stack Manager)板层堆栈管理E+A(Edit→Paste Special)特殊粘贴E+D(Edit→Delete)直接连续点击要删除的对象E+I(Edit→Holes Size Editor)孔径编辑器，可对PCB上的过孔和焊盘集体修改其孔径E+N(Edit→Find Similar Objects)=Shif+F查找相似对象E+O+S(Edit→Origin→Set)设置坐标原点E+S+N((Edit→Select→Net)选中显示某个网络F+A(File→Save As)另存为F+B+G(File→Assembly Outputs→Generates pick and place files)输出坐标文件，单位设为公制F+S(File→Save )=Ctrl+S保存G设置捕捉栅格J+A(Edit→Move→Absolute Origin)=Ctrl+Home跳转到绝对原点J+C(Edit→Move→Component)跳转到某一元件J+E(Edit→Move→Error Marker)跳转到错误标志J+L(Edit→Move→New Location)跳转到新坐标位置J+N(Edit→Move→Net)跳转到某个网络J+O(Edit→Move→Current Origin)=Ctrl+End跳转到当前坐标原点J+S(Edit→Move→String)跳转到某个字符L板层和颜色设置包括DRC违规颜色显示L放置元件时顶层和底层的切换M+C(Edit→Move→Component)查找某一个元件并移动可设置鼠标跳向元件，也可设置元件跳到鼠标上M+O(设置旋转角度，选中元件为前提)N+H+A（View→Connections→Hide All）隐藏全部网络N+S+A（View→Connections→Show All）显示全部网络O+B=O+G=O+S=D+O 编辑PCB板选项O+D=Ctrl+D DXP参数设置，设置显示及隐藏O+P（DXP→Preferences）=T+P DXP参数设置P+G（Place→Polygon pour）覆铜P+L（Place→Line）画线（无电气特性）P+P（Place→Pad）放置焊盘P+S（Place→String）放置字符P+T（Place→Line）画线（带有电气特性）P+V（Place→Via）放置过孔P+L（Place→Line）画线（无电气特性）Q （View→Toggle Unite）公制和英制切换R+B（Reports→Board Information）查看PCB信息R+I（Reports→Bill of Materials）输出材料清单R+M（Reports→Measure Distance）=Ctrl+M测量距离R+O（Reports→Simple BOM）输出BOM文件Shift+F= E+N 查找相似元件Shift+S 只显示当前所在层面T+D(Tools→Des ign Rule Check)进行DRC规则检查T+E(Tools→Teardrop)补泪滴T+P（Tools→Preferences）=O+P DXP参数设置T-M——忽略警告M-D——拖动一个元件，但不会改变和其他脚的连接关系，连线会跟着延长当然只有导线会跟着延长，若是直接与电阻或是什么芯片的管脚连接，中间没有导线，那拖动的时候，连接就会断开。
Protel_DXP常用快捷键

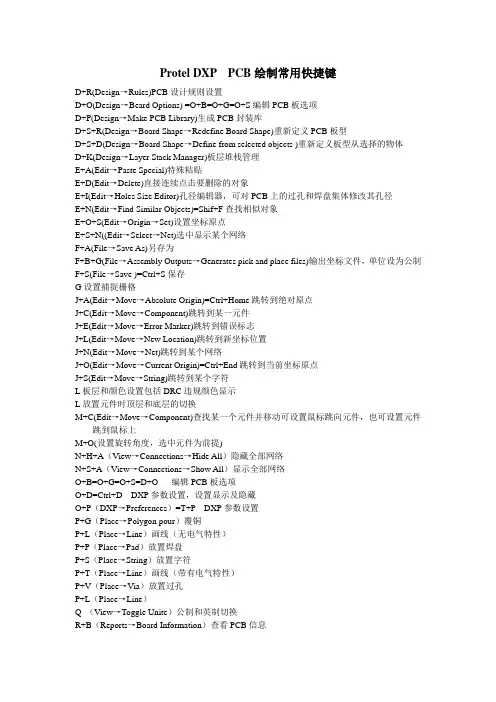

Protel DXP PCB绘制常用快捷键D+R(Design→Rules)PCB设计规则设置D+O(Design→Beard Options) =O+B=O+G=O+S编辑PCB板选项D+P(Design→Make PCB Library)生成PCB封装库D+S+R(Design→Board Shape→Redefine Board Shape)重新定义PCB板型D+S+D(Design→Board Shape→Define from selected objects )重新定义板型从选择的物体D+K(Design→Layer Stack Manager)板层堆栈管理E+A(Edit→Paste Special)特殊粘贴E+D(Edit→Delete)直接连续点击要删除的对象E+I(Edit→Holes Size Editor)孔径编辑器，可对PCB上的过孔和焊盘集体修改其孔径E+N(Edit→Find Similar Objects)=Shif+F查找相似对象E+O+S(Edit→Origin→Set)设置坐标原点E+S+N((Edit→Select→Net)选中显示某个网络F+A(File→Save As)另存为F+B+G(File→Assembly Outputs→Generates pick and place files)输出坐标文件，单位设为公制F+S(File→Save )=Ctrl+S保存G设置捕捉栅格J+A(Edit→Move→Absolute Origin)=Ctrl+Home跳转到绝对原点J+C(Edit→Move→Component)跳转到某一元件J+E(Edit→Move→Error Marker)跳转到错误标志J+L(Edit→Move→New Location)跳转到新坐标位置J+N(Edit→Move→Net)跳转到某个网络J+O(Edit→Move→Current Origin)=Ctrl+End跳转到当前坐标原点J+S(Edit→Move→String)跳转到某个字符L板层和颜色设置包括DRC违规颜色显示L放置元件时顶层和底层的切换M+C(Edit→Move→Component)查找某一个元件并移动可设置鼠标跳向元件，也可设置元件跳到鼠标上M+O(设置旋转角度，选中元件为前提)N+H+A（View→Connections→Hide All）隐藏全部网络N+S+A（View→Connections→Show All）显示全部网络O+B=O+G=O+S=D+O 编辑PCB板选项O+D=Ctrl+D DXP参数设置，设置显示及隐藏O+P（DXP→Preferences）=T+P DXP参数设置P+G（Place→Polygon pour）覆铜P+L（Place→Line）画线（无电气特性）P+P（Place→Pad）放置焊盘P+S（Place→String）放置字符P+T（Place→Line）画线（带有电气特性）P+V（Place→Via）放置过孔P+L（Place→Line）Q （View→Toggle Unite）公制和英制切换R+B（Reports→Board Information）查看PCB信息R+I（Reports→Bill of Materials）输出材料清单R+M（Reports→Measure Distance）=Ctrl+M测量距离R+O（Reports→Simple BOM）输出BOM文件Shift+F= E+N 查找相似元件Shift+S 只显示当前所在层面T+D(Tools→Design Rule Check)进行DRC规则检查T+E(Tools→Teardrop)补泪滴T+P（Tools→Preferences）=O+P DXP参数设置Protel DXP2004板层介绍★信号层Protel DXP 2004有32个信号层用于放置与信号有关的电器元素，包括：Top Layer：顶层覆铜布线层，可以放置元件和布线Bottom Layer：底层覆铜布线层，可以放置元件和布线Mid Layer（1-30）：中间信号层，用于布置信号线★内部电源/接地层Protel DXP 2004有16个内部电源接地层Internal Panel（1-16）：内部电源接地层★机械层PCB设计问答1．如何导出坐标文件？执行操作F+B+G （File→Assembly Outputs→Generates pick and place files），正反面各导一次，反面要先镜像，而且在输出文件之前要先设定坐标原点2．DXP如何打开Gerber 文件？首先新建一个CAM文档，然后执行命令File →Import→Gerber3．DXP如何打开Protel 99的ddb格式文件？执行命令File→Protel 99SE Import Wizard4．如何输出Gerber文件？执行命令File→Fabrication Outputs→Gerber filePCB设计规定MARK点直径1mm，定位孔直径3mm，工艺边宽8mm，MARK点周围4mm内不涂阻焊剂PCB设计注意事项1.走线和孔边缘距外形线一般应大于1mail为好;在空间允许的情况下，内层线路和铜箔距外形线应≥20mil，外层线路和铜箔距外形线应≥15mil,最小线径为6mail;最小线间距为6mail,特殊板子可做到5mail 一般2-4层板线径和线间距要求在10mail以上2.布局和走线时应注意定位孔（螺丝固定方式）周围留出足够大的空隙，空隙直径大于要用的螺丝帽直径，且在覆铜的时候此空隙范围内不覆铜3.布局和走线首先应该考虑PCB的电气特性，其次再考虑其布局和走线的美观4.布线时如果发现某个IC无接电或接地脚，要及时与电路设计人员沟通，是否原理图有误5. 孔径分类越少越好，孔径宜大不宜小，公差要求也是宜大不宜小；过孔最小内径为8-12mail,最小外径为16-20mail.直插件焊盘内外径公差大于24mail 为好6. 字符线宽一般大于5mail ；一般字符高度大于25mail ，字符的尺寸能大则大，以保证字体清晰；字符与喷锡、镀金或镀铜的表面最小距离为≥0.15mm ，以保证字符不上其表面；任何字符不允许覆盖焊盘7. 单元尺寸太小电路板外协制作必须拼板，一般板与板之间距离为10mail ，异形板需要加筋或者邮票孔距离要大于2mm8. 放置与结构有紧密配合的固定位置的元器件，如电源插座、指示灯、开关、连接件之类，这些器件放置好后用软件的LOCK 功能将其锁定，使之以后不会被误移动9. 印制线路板的走线： 印制导线的布设应尽可能的短，在高频回路中更应如此；印制导线的拐弯应成圆角或45度角，而直角或尖角在高频电路和布线密度高的情况下会影响电气性能；当两面板布线时，两面的导线宜相互垂直、斜交、或弯曲走线，避免相互平行，以减小寄生耦合；作为电路的输入及输出用的印制导线应尽量避免相邻平行，以免发生回授，在这些导线之间最好加接地线。
dxp快捷键
TAB：选中元件后，可以显示该元件的属性；PAGEUP：以鼠标所在点为中心，放大视图；PAGEDOWN：以鼠标所在点为中心，缩小视图；HOME：居中，可以从原来光标下的图纸位置，移位到工作区中心位置显示；END：更新绘图区的图形；四个方向键：用于逐步往各个方向移动；F——U：打印设置；F——P：打开打印机；F——N：新建文件F——O：打开文件F——S：保存文件F——V：打印预览E——U：取消上一步操作E——F：查找E——S：选择E——D：删除E——G：对齐，E——G——L左对齐V——D：显示整个图形区域；V——F：显示所有元件；V——A：区域放大V——E：放大选中的元件V——P：以鼠标单击点为中心进行放大V——O：缩小V——5，1，2，4放在50%，10%，200%，400% V——N：将鼠标所在点移动到中心；=HOME V——R：更新视图；=ENDV——T：工具栏选择V——W：工作区面板选择；V——G：网格选项；C——在视图区打开工程快捷菜单P——B：放置总线P——U：放置总线接口P——P：放置元件P——J：放置接点P——O：放置电源P——W：连线P——N：放置网络编号P——R：放置IO口P——T：放置文字P——D：绘图工具栏D——B：浏览库D——L：增加/删除库D——M：制作库T——：打开工具菜单R——：打开报告菜单；W——：打开窗口菜单Protel DXP提供了三种导线延伸模式，<空格>用于横/竖的切换；<SHIFT+空格>用于水平/垂直/45度及任意角度的切换；放置元件时，按X键，实现水平翻转；按Y实现上下翻转；CTRL+Q 打开选择记忆器窗口，可快速选择记忆器中民存储的元件；/6315147.html/*************************************************************************/1、设计浏览器快捷键：鼠标左击选择鼠标位置的文档鼠标双击编辑鼠标位置的文档鼠标右击显示相关的弹出菜单Ctrl+F4 关闭当前文档Ctrl+Tab 循环切换所打开的文档Alt+F4 关闭设计浏览器DXP2、原理图和PCB通用快捷键：Shift 当自动平移时，快速平移Y 放置元件时，上下翻转X 放置元件时，左右翻转Shift+↑↓←→箭头方向以十个网格为增量，移动光标↑↓←→箭头方向以一个网格为增量，移动光标SpaceBar 放弃屏幕刷新Esc 退出当前命令End 屏幕刷新Home 以光标为中心刷新屏幕PageDown,Ctrl+鼠标滚轮以光标为中心缩小画面PageUp, Ctrl+鼠标滚轮以光标为中心防大画面鼠标滚轮上下移动画面Shift+鼠标滚轮左右移动画面Ctrl+Z 撤销上一次操作Ctrl+Y 重复上一次操作Ctrl+A 选择全部Ctrl+S 保存当前文档Ctrl+C 复制Ctrl+X 剪切Ctrl+V 粘贴Ctrl+R 复制并重复粘贴选中的对象Delete 删除V+D 显示整个文档V+F 显示所有对象X+A 取消所有选中的对象单击并按住鼠标右键显示滑动小手并移动画面点击鼠标左键选择对象点击鼠标右键显示弹出菜单，或取消当前命令右击鼠标并选择Find Similar 选择相同对象点击鼠标左键并按住拖动选择区域内部对象点击并按住鼠标左键选择光标所在的对象并移动双击鼠标左键编辑对象Shift+点击鼠标左键选择或取消选择TAB 编辑正在放置对象的属性Shift+C 清除当前过滤的对象Shift+F 可选择与之相同的对象Y 弹出快速查询菜单F11 打开或关闭Inspector面板F12 打开或关闭List面板3、原理图快捷键：Alt 在水平和垂直线上限制对象移动G 循环切换捕捉网格设置空格键(Spacebar) 放置对象时旋转90度空格键(Spacebar) 放置电线、总线、多边形线时激活开始/结束模式Shift+空格键(Spacebar) 放置电线、总线、多边形线时切换放置模式退格建(Backspace) 放置电线、总线、多边形线时删除最后一个拐角点击并按住鼠标左键+Delete 删除所选中线的拐角点击并按住鼠标左键+Insert 在选中的线处增加拐角Ctrl+点击并拖动鼠标左键拖动选中的对象4、PCB快捷键：Shift+R 切换三种布线模式Shift+E 打开或关闭电气网格Ctrl+G 弹出捕获网格对话框G 弹出捕获网格菜单N 移动元件时隐藏网状线L 镜像元件到另一布局层退格键在布铜线时删除最后一个拐角Shift+空格键在布铜线时切换拐角模式空格键布铜线时改变开始/结束模式Shift+S 切换打开/关闭单层显示模式O+D+D+Enter 选择草图显示模式O+D+F+Enter 选择正常显示模式O+D 显示/隐藏Prefences对话框L 显示Board Layers对话框Ctrl+H 选择连接铜线Ctrl+Shift+Left-Click 打断线+ 切换到下一层（数字键盘）- 切换到上一层（数字键盘）* 下一布线层（数字键盘）M+V 移动分割平面层顶点Alt 避开障碍物和忽略障碍物之间切换Ctrl 布线时临时不显示电气网格Ctrl+M 测量距离Shift+空格键顺时针旋转移动的对象空格键逆时针旋转移动的对象Q 米制和英制之间的单位切换v/blog/blog2007/yaoli678/archives/2007/24468.html/***********************************************************************/ PROTEL DXP快捷键一览enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准，底部对齐ctrl+t——将选定对象以上边缘为基准，顶部对齐ctrl+l——将选定对象以左边缘为基准，靠左对齐ctrl+r——将选定对象以右边缘为基准，靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间，水平均布ctrl+shift+v——将选定对象在上下边缘之间，垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠，再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时，不受电器格点限制按alt后移动或拖动——移动对象时，保持垂直方向按shift+alt后移动或拖动——移动对象时，保持水平方向本文来自CSDN博客，转载请标明出处：/dycuswine2/archive/2007/12/03/1913460.aspx。
ProtelDXP、AltiumDesigner6、Winter09快捷键

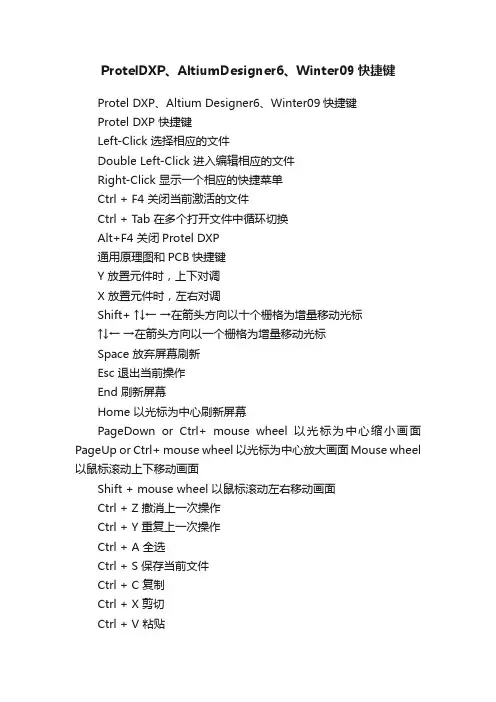

ProtelDXP、AltiumDesigner6、Winter09快捷键Protel DXP、Altium Designer6、Winter09快捷键Protel DXP 快捷键Left-Click 选择相应的文件Double Left-Click 进入编辑相应的文件Right-Click 显示一个相应的快捷菜单Ctrl + F4 关闭当前激活的文件Ctrl + Tab 在多个打开文件中循环切换Alt+F4 关闭Protel DXP通用原理图和PCB快捷键Y 放置元件时，上下对调X 放置元件时，左右对调Shift+ ↑↓← →在箭头方向以十个栅格为增量移动光标↑↓← →在箭头方向以一个栅格为增量移动光标Space 放弃屏幕刷新Esc 退出当前操作End 刷新屏幕Home 以光标为中心刷新屏幕PageDown or Ctrl+ mouse wheel 以光标为中心缩小画面PageUp or Ctrl+ mouse wheel 以光标为中心放大画面Mouse wheel 以鼠标滚动上下移动画面Shift + mouse wheel 以鼠标滚动左右移动画面Ctrl + Z 撤消上一次操作Ctrl + Y 重复上一次操作Ctrl + A 全选Ctrl + S 保存当前文件Ctrl + C 复制Ctrl + X 剪切Ctrl + V 粘贴Ctrl + R 复制并重复粘贴选种的元件Delete 删除V + D 整个文档可见V + F 所有元件可见X + A 取消所有选种的元件Right-Click Hold 右击不放显示滑动小手Left-Click 选择元件Right-Click 显示滑动菜单或退出当前操作Right-Click on object,select Find Similar 选择相同元件Left-Click Hold Drag 选择内部区域Left-Click Hold Move object 选择光标下的元件移动Left-Double Click 编辑元件Shift+ Left-Click 选择或取消选择TAB 编辑正在放置的元件属性Shift + C 清楚当前过滤元件Shift + F 选中当前元件并选择与其相同的元件Y 弹出快速序列菜单F11 打开或关闭Inspector面板F12 打开或关闭List面板原理图快捷键Alt 在水平和垂直线上限制G 在删格捕捉设置中循环切换Spacebar 旋转元件90度Spacebar 在放置导线,总线和多边形时激活开始或结束模式Shift + Spacebar 在放置导线,总线和多边形时设置放置模式BackSpace 在放置导线,总线和多边形时删除最后一个顶点Left-Click,Hold + Delete 删除选中线的顶点Left-Click,Hold + Insert 在选中线处添加顶点Ctrl + Left-Click Drag 拖动选中的单个元件PCB快捷键Shift + R 切换三种布线模式Shift + E 打开或关闭删格捕捉功能Ctrl+G 弹出删格捕捉功能G 弹出删格菜单BackSpace 在放置铜线时,删除最后一个拐角Shift + Spacebar 放置铜线时设置拐角模式Spacebar 放置铜线时改变铜线的起始/结束模式Shift + S 打开或关闭单层模式O + D + D + Enter 在图纸方式下显示O + D + F + Enter 在正常模式下显示O + D 显示或隐藏Preference对话框L 浏览Board layers对话框Ctrl + H 选择连接铜层Crtl + Shift + Left-Click 打断线+ 切换工作层为下一层- 切换工作层为上一层* 切换到下一补线层M+V 移动分割铜层的顶点Ctrl 暂时不显示电器删格Ctrl + M 测量距离Shift + Spacebar 旋转移动元件(顺时针) Spacebar 旋转移动元件(逆时针) Q 单位切换。
ProtelDXP 快捷键大全
ProtelDXP 快捷键大全enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准，底部对齐ctrl+t——将选定对象以上边缘为基准，顶部对齐ctrl+l——将选定对象以左边缘为基准，靠左对齐ctrl+r——将选定对象以右边缘为基准，靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间，水平均布ctrl+shift+v——将选定对象在上下边缘之间，垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠，再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时，不受电器格点限制按alt后移动或拖动——移动对象时，保持垂直方向按shift+alt后移动或拖动——移动对象时，保持水平方向。
附录 A Protel DXP中常用的快捷键[共2页]
![附录 A Protel DXP中常用的快捷键[共2页]](https://img.taocdn.com/s3/m/d8ee8cde581b6bd97f19ead9.png)
附录A
Protel DXP中常用的快捷键
利用快捷键，可以大大地提高工作效率，表A1列出了Protel DXP中一些常用的快捷键。
DXP中一些常用的快捷键
表A1 Protel
快捷键所代表的意义
Page Up 以鼠标为中心放大
Page Down 以鼠标为中心缩小
Home 将鼠标所指的位置居中
End 刷新画面
Ctrl+Del 删除选取的元件（2个或2个以上）
X 选择浮动图件时，将浮动图件左右翻转
Y 选择浮动图件时，将浮动图件上下翻转
Alt+Backspace 恢复前一次的操作
Ctrl+Backspace 取消前一次的恢复
V+D 缩放视图，以显示整张电路图
V+F 缩放视图，以显示所有电路部件
Backspace 放置导线或多边形时，删除最末一个顶点
Delete 放置导线或多边形时，删除最末一个顶点
Ctrl+Tab 在打开的各个设计文件文档之间切换
A 弹出edit\align子菜单
B 弹出view\toolbars子菜单
J 弹出edit\jump菜单
L 弹出edit\set location makers子菜单
M 弹出edit\move子菜单
S 弹出edit\select子菜单
X 弹出edit\deselect菜单
←光标左移1个电气栅格
Shift+←光标左移10个电气栅格
→光标右移1个电气栅格
Shift+→光标右移10个电气栅格
285。
Protel_DXP_PCB元件编辑中常用的快捷键
原理图和PCB通用快捷键Shift 自动平移时，实现快速平移Y 在放置元件的时候上下翻转X 在放置元件的时候左右翻转Shift+↑↓←→箭头方向十个网格为增量，移动光标↑↓←→箭头方向十个网格为增量，移动光标End 屏幕刷新PgDn,Ctrl+鼠标滚轮以光标为中心缩小PgUp,Ctrl+鼠标滚轮以光标为中心缩小Shift + 鼠标滚轮左右移动画面X+A 取消所有选中的对象单击主标左键兵按住拖动选择区域内部对象并且移动对象单击兵按住鼠标左键选择区域内部对象双击左键编辑元件Tab 编辑正在放置对象的属性Shift+C 清楚当前过滤的对象Y 弹出快捷查询菜单原理图快捷键G 循环网格捕捉空格键放置对象时旋转90空格键放置电线，总线，多边形时激活开始/结束模式Shift + 空格键放置电线，总线，多边形时切换放置设置退格键放置电线，总线，多边形时删除最后一个拐角PCB元件编辑中常用的快捷键P-A: 放置弧线.P-C :创建新元件.T-E: 对浏览窗口中选中的元件进行重命名.P-F 进行填充.P-P: 放置焊盘.T-R: 删除浏览器窗口中选中的元件.P-S: 放置字符串.P-T: 放置线段.P-V: 放置过孔.V-R: 刷新.: 光标以栅格的尺寸为单位上移.: 光标以栅格的尺寸为单位下移.: 光标以栅格的尺寸为单位左移.: 光标以栅格的尺寸为单位右移.Shift +: 光标以10倍栅格的尺寸为单位上移.Shift +: 光标以10倍栅格的尺寸为单位下移.Shift +: 光标以10倍栅格的尺寸为单位左移.Shift +: 光标以10倍栅格的尺寸为单位右移.End: 刷新.Delete: 删除选中的图件.PageUP: 以光标为中心对工作区进行放大. PageDown 以光标为中心对工作区进行缩小. Ctrl+PageDown :缩放工作区以显示所有图件。
