燃气工程施工必知
燃气工程施工必知燃气工程是城市建设的重要组成部分，涉及到千家万户的日常生活。
燃气工程包括燃气管道铺设、燃气设备安装、燃气计量表安装等。
为确保燃气工程质量和施工安全，施工人员必须掌握以下几点：一、燃气管道铺设1. 管材选择：根据设计要求选择合适的管材。
目前常用的燃气管道材质有聚乙烯（PE）管、聚丙烯（PP）管、钢骨架聚乙烯（PE-RT）管等。
不同材质的管道具有不同的性能特点，应根据实际需求选择。
2. 管道焊接：燃气管道焊接应采用专业设备，并由具备相应资质的焊接人员操作。
焊接时，应确保焊接质量，防止漏焊、虚焊等现象。
3. 管道铺设：燃气管道应遵循设计图纸进行铺设，注意保持管道的水平和垂直度。
在铺设过程中，应避免管道受到外力撞击、拉伸等影响。
4. 管道保护：燃气管道在施工过程中应采取有效措施进行保护，防止管道受到损坏。
如遇到需要穿越道路、河流等地方，应采取相应的保护措施。
二、燃气设备安装1. 设备选择：根据设计要求选择合适的燃气设备，如燃气调压器、燃气流量表、燃气阀门等。
设备应具备国家相关认证，确保质量合格。
2. 设备安装：设备安装应遵循设计图纸和安装规范进行。
安装过程中，应确保设备安装牢固、密封，防止泄漏。
3. 设备调试：设备安装完成后，应进行调试，确保设备运行正常。
调试过程中，发现问题应及时处理，确保设备安全运行。
三、燃气计量表安装1. 计量表选择：选择符合国家标准的燃气计量表，确保计量准确。
2. 计量表安装：安装位置应符合设计要求，便于读数和维护。
安装过程中，应确保计量表与管道连接牢固，防止泄漏。
3. 计量表调试：安装完成后，对燃气计量表进行调试，确保计量准确。
如有误差，应调整至合格范围。
四、施工安全1. 施工人员应具备相应的职业资格证书，熟悉燃气工程施工工艺和操作规程。
2. 施工过程中，应遵守安全操作规程，佩戴劳动防护用品，确保自身和他人的安全。
3. 施工现场应配备必要的消防设施，如消防栓、灭火器等，并确保其处于良好状态。

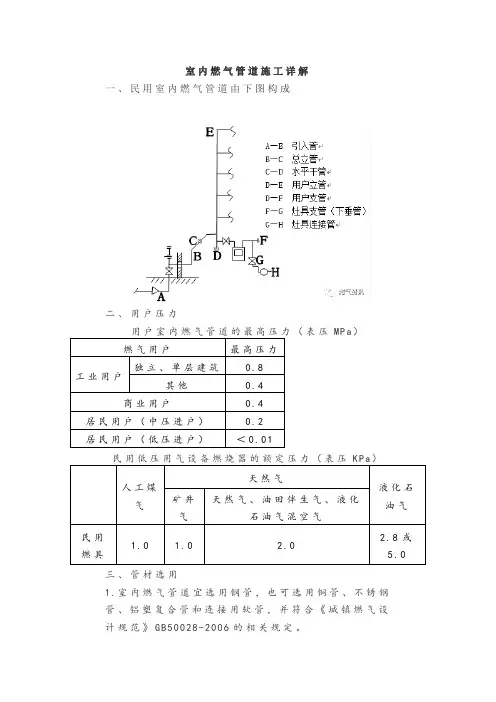

室内燃气管道施工详解
2.室内燃气管道采用的管道、管件、管道附件、阀门及其他材料应符合设计文件的规定，并应按国家现行标准在安装前进行检验，不合格者不得使用。
安装前应对管道、管件、管道附件及阀门等内部进行清扫，保证其内部清洁。
3.燃气管道使用的管道、管件及管道附件当设计文件无明确规定时，管径小于或等于DN50，宜采用镀锌钢管或铜管。
四、流量计算1、居民生活用燃气计算可按下式计算Qh =∑k NQn式中Qh燃气管道的计算流量（m3/h）K燃具同时工作系数N同种燃具或成组燃具的数目Qn燃具的额定流量（m3/h）2、商业用和工业企业生产用燃气计算流量应按所有用气设备的额定流量并根据设备的实际使用情况确定。
五、民用燃气室内管道安装程序1.打楼板眼2.排尺3.绘制安装草图4.下料，预制5.现场配管6.固定立管7.吹扫8.挂表9.表后管安装10.强度试验11.严密性试验12.刷油，防腐两道白磁漆六、引入管敷设1.燃气引入管不得敷设在卧室、卫生间、易燃或易爆品的仓库、有腐蚀性介质的房间、发电间、配电间、变电室、不使用燃气的空调机房、通风机房、计算机房、电缆沟、暖气沟、烟道和进风道、垃圾道等地方。
2.住宅燃气引入管宜设在厨房、外走廊、与厨房相连的阳台内等便于检修的非居住房间内。
3.商业和工业企业的燃气引入管宜设在使用燃气的房间或燃气表间内。
4.燃气引入管宜沿外墙地面上穿墙引入。
室外露明管段的上端弯曲处应加不小于DN15清扫用三通和丝堵，并做防腐处理。
寒冷地区输送湿燃气时应保温。
5.引入管可埋地穿过建筑物外墙或基础引入室内。
当引入管穿过墙或基础进入建筑物后应在短距离内出室内地面，不得在室内地面下水平敷设。
6.燃气引入管穿墙与其他管道的平行净距应满足安装和维修的需要，当与地下管沟或下水道距离较近时，应采取有效的防护措施。
7.燃气引入管穿过建筑物基础、墙或管沟时，均应设置在套管中，并应考虑沉降的影响，必要时应采取补偿措施。
七、立管和水平管敷设1．燃气水平干管和立管不得穿过易燃易爆品仓库、配电间、变电室、电缆沟、烟道、进风道和电梯井等。
燃气管道施工图设计文件
燃气管道施工图设计文件一、设计文件组成：1.室内中、低压燃气管道施工图设计文件组成：封面、图纸目录、设计说明书（包括设计、安装、验收说明及要求）、设备材料表、室内燃气管道平面布置图、燃气管道安装系统图、局部管道安装详图（放大图）、水力计算图。
2. 室外中、低压燃气管道施工图设计文件组成：封面、图纸目录、设计说明书、设备材料表、燃气管道平面布置图、燃气管道安装系统图或断面图（城市主要中压管道必须绘制断面图）、局部或节点详图（放大图）、安装标准（包括设计、施工说明、管件、设备安装要求或标准图）、水力计算图。
采取区域调压的一定要有调压柜大样图。
3.水力计算图：所有民用户、商业用户和工业用户的设计都应该通过水力计算来进行管道规格的选取。
低压管网直接接用户或单个调压箱所带户数大于或等于200户、设计中有高层楼栋的燃气工程设计均应配有水力计算图。
二、设计文件内容：1. 封面：按标准格式填写。
2. 图纸目录：图纸名称按下列序号填写：1、图纸目录2、设计说明书3、设备材料表4、XXX天然气管道平面图5、XXX天然气管道系统图6、……………………………3. 设计说明书：内容包括设计依据、设计概况、设计参数、管材及附属设备的选择、施工及验收的要求和执行的标准。
4. 设备材料表：1）设备：主要包括调压柜（调压箱）、计量表、阀门、补偿器（型号、参数）2）管材（材质、标准）3）管件（材质、标准）4）其它：包括托架、警示带、示踪线5. 施工图：内容包括管道平面置图、系统图、纵断图、定向视图、局部管道安装详图、水力计算图。
三、填写的几点要求：1.在图纸目录中按图号的顺序填写，实际张数、折合标准张按实际情况填写，并算出合计数。
2.对管件的性能参数标注要齐全。
设备的名称、规格、型号标注要齐全。
3.对所执行的标准标注要准确。
4.其它项：档案号、图号、阶段、页次、日期填写齐全。
四、施工图上的说明内容：1. 图中的标注方式及基准面的选取；2. 管道的埋深；3. 对于室内燃气管道工程应给出室内、外的高差；4. 对于庭院工程应给出引入管的管径；5. 对设计概况作说明；6. 设计说明书中没有包括的具体工程的一些特殊做法及要求；7. 施工中应注意的一些问题；8. 施工及验收应遵循的规范、标准。
燃气管道工程安装预算课件
预算定额是规定消耗在单位建筑产品上人工、材料、机械台班的社会必要劳动消耗量的 数量标准。预算定额是在施工图设计阶段及招标投标阶段，控制工程造价，编制标底和 标价的重要依据。
（4）、按费用性质分为，建筑工程定额、安装工程定额、市政工程定额、园林工程 定额、修缮工程定额、古建筑工程定额、其他费用定额、间接费用定额等。
其中安装工程定额、市政工程定额都是我们做天然气管道工程预算经常用到的定额 ；
《山东省安装工程预算定额》
1、安装工程定额； 《山东省安装工程预算定额》共分十一册， 是完成规定计量单位分项工程计价所需的人工、材料、施工机械台班的消耗量标准
二、、工业管道的分类
三、公用和民用建筑管道的分类
1、按介质分类——饮用水、消防供水、 热水、污水和雨水、蒸汽和热水供暖、燃 气、通风、制冷、建筑电气穿越
2、按压力分——真空(P<0MPa)、无压、 常压(0-0.6MPa)、超常压(P>0.6MPa）。
燃气管道安装工程预算概述
工业管道的分级：
设计概算：是指在初步设计阶段或扩大初步设计阶段编制。设计概算是确定单位工程 概算造价的经济文件，一般由设计单位编制。
施工图预算：是指在施工图设计阶段，施工招标投标阶段编制。施工图预算是确定单 位工程预算造价的经济文件，一般由施工单位或设计单位编制。
施工预算：是在施工阶段由施工单位编制。施工预算按照企业定瓶(施工定新)编制， 是体现企业个别成本的劳动消耗量文件。
GB （公用管道） GB1 工况要求：用于市政和住宅小区的高压、次高压、中压燃气 外网管道； GB2 工况要求：用于办公、住宅小区等的蒸汽、高温水（大于 100℃）热力外网管道；
燃气工程设计施工安装图集
１ －燃气管道：２ －原土夯实；３ －填砂；４ －砖墙沟壁；５ －盖板
·１０７５ ·
燃气工程设计施工安装图集
图名
燃气管道穿越措施 （２）
图号
Ｒ Ｑ －１２
·１０７６ ·
埋地燃气管道穿道路套管
１ －铸铁防护置；２ －堵头；３ －黑铁管；４ －钢板；５ －套管； ６ －砖砌体；７ －燃气管；８ －套管；９ －支撑；１０ －挡圈
３０
３５
３５
１５００
３０
每波刚度每波位移
最多波数有效截面
最高压力
（Ｎ／ｍ ｍ） （ｍ ｍ）
ｎ 积 （ｃｍ ２）
（１０５Ｐａ）
无加强 无加强
１２
３９７ １９８８０ １．１１ ２５．０４
６
１０３７ ７４６０ ４．３８
９．０４
３
２６８３ ９０３０ ７．８３
７．４０
３
２９３８ ７７３０ １０．０１ ５．６９
Ｒ Ｑ －３
检漏管安装
１ －铸铁防护置；２ －堵头；３ －黑铁管；４ －钢板；５ －套管；６ －钢筋混凝土盖板；７ －砖砌体
·１０６７ ·
燃气工程设计施工安装图集
图名
地下燃气管道与其他管道 交叉的防护
图号
Ｒ Ｑ －４
·１０６８ ·
Ａ －沟槽宽
图名
燃气工程设计施工安装图集
燃气管道敷设坡向要求
图号
Ｒ Ｑ －５
·１０７９ ·
燃气工程设计施工安装图集
图名
波形补偿器类型与规格
图号
Ｒ Ｑ －１７
型号
３ －１３ －６ ３ －１７ －４ ３ －２０ －６ ３ －２５ －４ ３ －２６ －４ ３ －１８ －３
天然气管道铺设施工方案
天然气工程施工方案编制：审核：批准：2018年6月14日第一章综合说明一、工程概况及地理位置本施工段的天然气工程位于车公庄西延道路红线内，天然气管道的设起点同道路起点桩号0+000，天然气管道的重点桩号同本标段的道路终点桩号即1+600。
本工程的天然气管道由次高压A、中压A两条天然气管道组成。
1.1 次高压A级燃气管道本标段工程次高压A级天然气管道T1点与西四环东辅路现况次高压A 天然气管道相接，管线沿车公庄道路永中北侧敷设。
其中T1——T3位于车公庄道路永中以北16.5m，T4——T15位于车公庄道路永中以北15.5m，T16——T24位于车公庄道路永中以北16.5m，T25——T26位于车公庄道路永中以北17.5m，本标段次高压A天然气管道终点为T26点。
管线位于拟建车公庄道路行车道内。
1.2 中压A级燃气管道本标段的中压A天然气分两段组成，其中Z1——Z5位于车公庄道路永中北侧，Z6——Z12位于车公庄道路永中南侧。
施工起点Z1点与西四环现况天然气相接；管线Z2——Z4位于道路永中以北29.5m即拟建道路北侧的人行横道内；管线Z7——Z10位于道路永中以南21.5m，Z10——Z11管线与道路中线的距离由21.5m渐变至22m；Z11——Z12管线与道路中线的距离由22m渐变至22.5m。
二、工程主要规模及数量2.1 主要工程数量序号材料名称规格型号单位数量备注01 环氧煤沥青钢管Ф529*8 Q235B m 2296 普通级02 环氧煤沥青钢管Ф426*7 Q235B m 40 普通级03 标志带m 233604 绝缘接头DN500 套 405 绝缘接头DN400 套 106 90ººDN500弯头R=4D 20# 个 207 无缝钢管20# Ф89*4 m 808 法兰端球阀PN1.6MPaDN500个 109 法兰端球阀PN1.6MPaDN400个 110 法兰端球阀PN1.6MPaDN80个 411 波纹管PN1.6MPaDN500个 1 1.6TNY500*4F 12 波纹管PN1.6MPaDN400个 1 1.6TNY400*4FPN1.6MPa13 法兰片8 JB/T81-94DN80PN1.6MPa14 法兰片 2 JB/T81-94DN500PN1.6MPa15 法兰片 2 JB/T81-94DN40016 井圈井盖Ф760 套 4 加重型17 金属缠绕垫片DN500 片 2与设备配套使18 金属缠绕垫片DN400 片 2用19 金属缠绕垫片DN80 片82.2 主要工程规模本工程次高压天然气和中压天然气均采用焊接钢管直埋铺设DN500，L=2296m；DN400，L=40m。
城市燃气管道施工工序
城市燃气管道施工工序燃气管道施工是城市基础设施建设中十分重要的一环。
在进行城市燃气管道施工时，需要按照一定的工序和流程进行，以确保施工质量和安全。
下面将详细介绍城市燃气管道施工的工序。
一、规划设计阶段在进行燃气管道施工前，首先需要进行规划设计阶段。
该阶段包括确定管道敷设的路线、管道的材质和规格、施工的起止点等。
规划设计阶段的重要性不言而喻，它直接关系到后续施工的顺利进行。
二、地面准备工作在确定好管道敷设路线后，施工队需要对地面进行准备工作。
这包括清理施工区域、划定管道敷设的具体位置、做好地面标识等。
地面准备工作要求细致认真，以确保后续的管道敷设工作能够顺利进行。
三、挖掘沟槽挖掘沟槽是燃气管道施工的关键一环。
在挖掘沟槽时，需要按照设计要求确定挖掘的深度和宽度，确保管道敷设在地下的安全性和稳固性。
挖掘沟槽的工作需要施工人员具备丰富的经验和技术，以确保施工过程中不发生意外。
四、管道敷设一旦挖掘完沟槽，就可以进行管道的敷设工作。
在管道敷设时，需要注意管道的连接方式和密封性，以确保管道系统的完整性和稳定性。
管道敷设是燃气管道施工的核心工作，需要施工人员严格按照设计要求和标准进行操作。
五、焊接和测试完成管道敷设后，需要对管道进行焊接和测试。
焊接是确保管道连接牢固和密封的关键步骤，测试则是为了检验管道系统的安全性和可靠性。
焊接和测试是燃气管道施工中的重要环节，需要施工人员进行严格的操作和检验。
六、封闭沟槽最后一步是封闭沟槽。
在管道敷设完成后，需要将沟槽进行封闭，确保地面平整和安全。
封闭沟槽是燃气管道施工的最后一个环节，也是对整个施工过程的一个完美的收官。
通过以上工序的介绍，我们可以看到城市燃气管道施工是一个复杂而又精细的过程。
只有严格按照规定的工序和流程进行，才能确保施工的质量和安全。
希望广大施工人员在进行燃气管道施工时，能够严格遵守操作规程，确保施工过程顺利进行，为城市居民提供安全可靠的燃气供应。
天然气管道施工图片
天然气管道施工图片测量放依据线设图纸计出依放据计设纸图设计纸放出图管敷道中心设线及施工作业的边界带线21032-12-1测量222c=(.1~25)a⋅h层下土a备设y≥1m4m1安全离，距干燥硬实对土y≥1m表层耕土作hbl工施业带作面断布图置对潮湿软土y≥1.5m,设施工业带占地作度应宽执设行规计施定作业带工占地度宽执应设行计定,规,般地一段按可上图置布计无规时定计无规定时,运管201-2-123防4腐应管扎捆牢固应对，防腐进行保层护防腐管与车架，立或、防柱腐之间管防腐管与、捆扎之间应绳用使软质料衬垫材。
210-3212-5布管沟上上沟布管布管前前应应铺铺�筑筑���管管墩墩��每根每根管管子下下面子面设设置置一个个一管墩管墩时管与，首管尾相接处宜错一开沟个上布沟管上布管时，与管管尾相接处宜错开一个首管径以方，管便内扫、坡口清清理及吊。
起沼泽地管布210-2-132 7连头201-2-12 38洗口203-12-1 92管道口对2013--21102焊接01322-1-112协协作作焊焊接接013-22-122现1场接焊013-22-1213预制连头管弯2013--12241“二接二一接作一作”业业法十法十51201-2-132倒管作业管道沟下管道下沟2013-2-1217管道下沟20132-12- 18管道下沟2013-212-19吊管下沟21302--122理清沟积雪底201-2312-21管道沟下2 0312-1-2 22通球设施通球线扫2103--12 224压打准备20132-1-225水打上压21032--2126穿铁路越213-2-02127毫米、路铁套管带顶管穿：越道直管径1219121毫米、9壁厚254.米，套毫管穿与越间隙管较小直径（仅差相60毫米）采采用用漂漂管法法进管进行行穿越越穿023-12-2128管延伸道201-32-2129。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道下沟
管道下沟
2019/5/12
17
管道下沟
2019/5/12
18
管道下沟
2019/5/12
19
吊管下沟
2019/5/12
20
清理沟底积雪
2019/5/12
21
管道下沟
2019/5/12
22
通 球 设 施
通球扫线
2019/5/12
24
打压准备
2019/5/12
25
上水打压
2019/5/12
26
穿越铁路
2019/5/12
27
铁路带套管顶管穿越：管道直径 1219毫米、 壁厚 25.4 毫米 ，套管与穿越管间隙 较小（直径仅相差 60 毫米）
采 用 漂 管 法 进 行 穿 越
2019/5/12
28
管道延伸
2019/5/12
29
三、天然气管道施工技术
交接桩及测量放 线
依据设计图纸放出 管道敷设中心线及 施工作业带的边界 线
2019/5/12
1
测量
2019/5/12
2
C (1.5 ~ 2) A h
下 层 土
1m
表层耕作土
h
A
设备
y
14m
B
安全距离，对干燥硬实土
y 1m
对潮湿软土 y 1.5m
L
施工作业带断面布置图
施工作业带占地宽度应执行设计规定, 设计无规定时,一般地段可按上图布置
运管
2019/5/12
4
防腐管应捆扎牢固，应对防腐层进行保护， 防腐管与车架或立柱、防腐管之间、防腐管
与捆扎绳之间应使用软质材料衬垫。
ቤተ መጻሕፍቲ ባይዱ
2019/5/12
5
布管
设管沟 置墩上 一，布 个每管 管根前 墩管应
子铺 下（ 面筑
）
沟上布管时，管与管首尾相接处宜错开一个 管径，以方便管内清扫、坡口清理及起吊。
沼泽地布管
2019/5/12
7
连头
2019/5/12
8
洗口
2019/5/12
9
管道对口
2019/5/12
10
焊接
2019/5/12
11
协 作 焊 接
2019/5/12
12
现场焊接
2019/5/12
13
预制连头弯管
2019/5/12
14
倒管作业
2019/5/12
“
法十 二 接 一 ” 作 业
