直流无刷电机工作原理
无刷电机的工作原理
无刷电机的工作原理无刷电机，又称为直流无刷电机，是一种利用电磁原理进行能量转换的电机。
它在现代工业生产中得到了广泛的应用，其工作原理和结构特点决定了它具有高效、低噪音、长寿命等优点。
下面我们将详细介绍无刷电机的工作原理。
首先，无刷电机由定子和转子两部分组成。
定子上包含若干个线圈，线圈中通以直流电流。
转子上包含若干个永磁体，永磁体的极性交替排列。
当定子通以电流时，会在定子上产生一个旋转磁场，而转子上的永磁体则受到磁场的作用而产生转动。
这样，电能被转化为机械能，实现了电机的工作。
其次，无刷电机的工作原理基于电磁感应和洛伦兹力。
当定子线圈通以电流时，会在定子周围产生一个磁场，而这个磁场会与转子上的永磁体相互作用，从而产生洛伦兹力，驱动转子转动。
这种电磁感应和洛伦兹力的相互作用，是无刷电机能够正常工作的基础。
此外，无刷电机还采用了电子换向技术。
传统的直流电机需要通过机械换向器来实现转子的换向，而无刷电机则通过电子换向技术来实现转子的换向。
电子换向技术利用传感器检测转子位置，控制电流的通断，从而实现了转子的换向。
这种技术不仅提高了电机的可靠性，还减小了电机的体积和重量。
最后，无刷电机的工作原理还与控制系统密切相关。
通过控制系统可以实现对电机的转速、转矩、位置等参数的精确控制，从而满足不同工况下的需求。
现代无刷电机通常采用数字化控制技术，结合传感器反馈信息，实现对电机的精确控制，提高了电机的性能和效率。
总的来说，无刷电机的工作原理是基于电磁感应和洛伦兹力的相互作用，利用电子换向技术和先进的控制系统，将电能转化为机械能，实现了电机的高效、稳定工作。
这种工作原理决定了无刷电机在现代工业生产中的重要地位，也为其在未来的发展提供了广阔的空间。
无刷直流电机工作原理

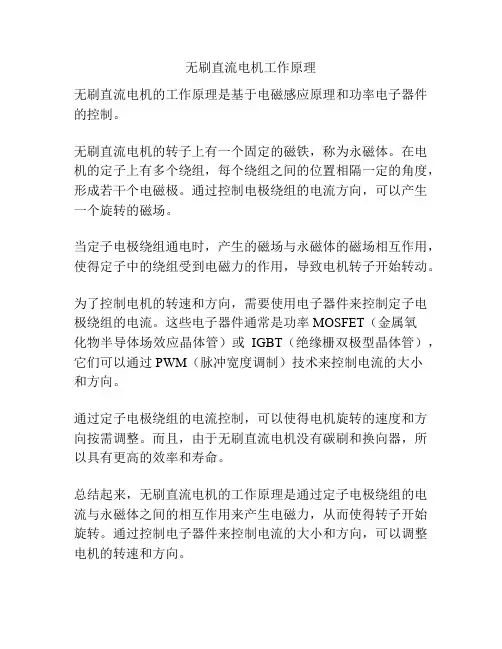

无刷直流电机工作原理
无刷直流电机的工作原理是基于电磁感应原理和功率电子器件的控制。
无刷直流电机的转子上有一个固定的磁铁，称为永磁体。
在电机的定子上有多个绕组，每个绕组之间的位置相隔一定的角度，形成若干个电磁极。
通过控制电极绕组的电流方向，可以产生一个旋转的磁场。
当定子电极绕组通电时，产生的磁场与永磁体的磁场相互作用，使得定子中的绕组受到电磁力的作用，导致电机转子开始转动。
为了控制电机的转速和方向，需要使用电子器件来控制定子电极绕组的电流。
这些电子器件通常是功率MOSFET（金属氧
化物半导体场效应晶体管）或IGBT（绝缘栅双极型晶体管），它们可以通过PWM（脉冲宽度调制）技术来控制电流的大小
和方向。
通过定子电极绕组的电流控制，可以使得电机旋转的速度和方向按需调整。
而且，由于无刷直流电机没有碳刷和换向器，所以具有更高的效率和寿命。
总结起来，无刷直流电机的工作原理是通过定子电极绕组的电流与永磁体之间的相互作用来产生电磁力，从而使得转子开始旋转。
通过控制电子器件来控制电流的大小和方向，可以调整电机的转速和方向。
无刷直流电机原理结构

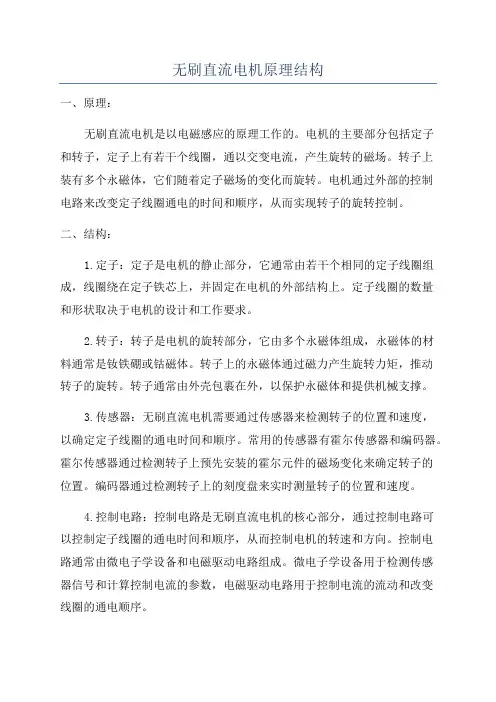

无刷直流电机原理结构一、原理：无刷直流电机是以电磁感应的原理工作的。
电机的主要部分包括定子和转子，定子上有若干个线圈，通以交变电流，产生旋转的磁场。
转子上装有多个永磁体，它们随着定子磁场的变化而旋转。
电机通过外部的控制电路来改变定子线圈通电的时间和顺序，从而实现转子的旋转控制。
二、结构：1.定子：定子是电机的静止部分，它通常由若干个相同的定子线圈组成，线圈绕在定子铁芯上，并固定在电机的外部结构上。
定子线圈的数量和形状取决于电机的设计和工作要求。
2.转子：转子是电机的旋转部分，它由多个永磁体组成，永磁体的材料通常是钕铁硼或钴磁体。
转子上的永磁体通过磁力产生旋转力矩，推动转子的旋转。
转子通常由外壳包裹在外，以保护永磁体和提供机械支撑。
3.传感器：无刷直流电机需要通过传感器来检测转子的位置和速度，以确定定子线圈的通电时间和顺序。
常用的传感器有霍尔传感器和编码器。
霍尔传感器通过检测转子上预先安装的霍尔元件的磁场变化来确定转子的位置。
编码器通过检测转子上的刻度盘来实时测量转子的位置和速度。
4.控制电路：控制电路是无刷直流电机的核心部分，通过控制电路可以控制定子线圈的通电时间和顺序，从而控制电机的转速和方向。
控制电路通常由微电子学设备和电磁驱动电路组成。
微电子学设备用于检测传感器信号和计算控制电流的参数，电磁驱动电路用于控制电流的流动和改变线圈的通电顺序。
三、工作过程：1.传感器检测：控制电路通过传感器检测转子的位置和速度。
2.定子线圈通电：根据传感器信号，控制电路决定定子线圈的通电时间和顺序。
3.磁场产生：定子线圈通电后，在定子铁芯上产生旋转的磁场。
4.磁场作用：磁场作用于转子上的永磁体，产生旋转力矩。
5.转子转动：转子随着磁场的变化而旋转，驱动电机的输出轴旋转。
6.循环控制：控制电路根据传感器信号实时调整定子线圈的通电时间和顺序，以保持电机的稳定工作。
无刷直流电机的原理及正确的使用方法
无刷直流电机的原理及正确的使用方法无刷直流电机（Brushless DC motor，简称BLDC）是一种采用电子换向器换向的直流电机。
相比传统的有刷直流电机，BLDC电机具有更高的效率、更长的寿命和更少的维护需求。
下面将介绍BLDC电机的原理及正确的使用方法。
一、无刷直流电机的工作原理无刷直流电机由电机主体、电子换向器和控制电路组成。
电机主体包括固定部分（定子）和旋转部分（转子）。
定子上安装有若干绕组，每个绕组都与电子换向器相连。
电子换向器通过检测转子位置，并将适当的电流传送到绕组上，以形成旋转磁场。
转子感应到旋转磁场后，会根据斯托克定律转动。
无刷直流电机的电子换向器是一个复杂的电路系统，它通过检测转子位置来实现精确的换向。
检测转子位置的常用方法有霍尔效应、光电传感器、电感传感器等。
根据检测到的转子位置，电子换向器会以正确的顺序和适当的时机驱动绕组工作，从而实现连续的旋转。
二、无刷直流电机的正确使用方法1.供电电压：无刷直流电机具有特定的工作电压范围，应确保供电电压在该范围内。
如果供电电压过高，会导致电机过载甚至烧毁。
如供电电压过低，则会影响电机的性能和扭矩输出。
2.控制电路：无刷直流电机需要通过控制电路控制电流和实现换向。
因此，应使用正确的控制电路来驱动BLDC电机。
控制电路的选择应根据电机的额定电流和电压进行。
3.保护措施：为了延长无刷直流电机的寿命，应采取适当的保护措施。
例如，可以在电机上安装过压保护、过流保护和过温保护等设备，以防止电机受到损坏。
4.换向算法：无刷直流电机的换向算法对其性能和效率有很大的影响。
应根据电机的工作要求和特性选择合适的换向算法。
常见的换向算法有霍尔传感器换向、电流反电动势（Back EMF）换向等。
5.轴承和润滑：轴承是无刷直流电机中常见的易损件。
应定期检查轴承的状态，并进行润滑维护。
适当的润滑可以减少摩擦和磨损，提高电机的效率和寿命。
6.散热措施：无刷直流电机在长时间工作时会产生一定的热量。
直流无刷电机 工作原理
直流无刷电机工作原理
直流无刷电机的工作原理如下：
1. 转子和定子：直流无刷电机由一个旋转的转子和一个固定的定子组成。
转子上通常有永磁体，而定子上包含若干个绕组。
2. 转子位置检测：直流无刷电机需要知道转子的准确位置，以便控制电流的供给。
通常使用霍尔传感器或者内部反电动势（back EMF）来检测转子位置。
3. 电子换向器：电子换向器是直流无刷电机的核心部件，它负责根据转子位置信号来确定绕组的通电顺序，以驱动电机转动。
电子换向器通常由三个半桥电路构成，每个半桥电路控制一个绕组。
4. 绕组供电：电子换向器控制绕组供电的方式类似于三相交流电机，但直流无刷电机使用电子开关（通常是MOSFET）来
实现高效能的绕组电流控制。
5. 反电动势利用：当转子旋转时，绕组周围会产生一个反电动势（back EMF），这个反电动势与转子的速度成正比。
可以
利用反电动势来确定电机的速度以及实现电机的速度控制。
6. 控制算法：直流无刷电机的控制算法通常基于转子位置和反电动势信号。
控制器通过适当调整绕组的电流和开关状态，来实现电机的转速和扭矩控制。
总的来说，直流无刷电机通过转子位置检测、电子换向器、绕组供电和反电动势利用的方式，实现了高效、准确的电机转速和扭矩控制。
这种结构相比传统的直流有刷电机，具有更高的效率、更小的尺寸和更长的使用寿命。
直流无刷电动机工作原理与控制方法
直流无刷电动机工作原理与控制方法直流无刷电动机（Brushless DC Motor，简称BLDC）是一种基于电磁力作用实现机械能转换的电机。
与传统的有刷直流电动机相比，BLDC 电机不需要传统的用于换向的有刷子和槽型换向器，具有寿命长、效率高和维护方便等优点。
BLDC电机广泛应用于工业自动化、电动车辆、航空航天等领域。
BLDC电动机的工作原理如下：1.结构组成：BLDC电动机主要由转子、定子和传感器组成。
2.定子：定子是由硅钢片叠压而成，上面布置有若干个线圈，通电后产生磁场。
3.转子：转子上布置有磁铁，组成多个极对，其中每个极对由两个磁体构成。
4.传感器：BLDC电机中通常搭配有霍尔传感器或者编码器，用于检测转子位置，实现无刷电机的精确控制。
BLDC电动机的控制方法如下：1.转子位置检测：通过霍尔传感器或编码器检测转子位置，以便控制电机的相电流通断和电流方向。
2.电流控制：根据转子位置信息，利用控制算法控制电机的相电流，将电流引导到正确的相位上以实现电机的转动。
3.电压控制：根据电机转速需求，控制电机的进给电压，调整电机转速。
4.速度控制：通过调整电机的进给电压和相电流，使电机达到所需的速度。
5.扭矩控制：通过控制电机的相电流大小，控制电机的输出扭矩。
BLDC电机的控制可以分为开环控制和闭环控制两种方式：1.开环控制：根据电机的数学模型和控制算法，在事先给定的速度范围内，根据转子位置信息和电机参数计算出合适的相电流和电压进行控制。
开环控制简单，但无法实现高精度的转速和位置控制。
2.闭环控制：通过传感器实时检测转子位置和速度，在控制算法中进行比较，调整相电流和电压，使电机输出所需的速度和扭矩。
闭环控制可以实现高精度的转速和位置控制，但相对于开环控制，需要更多的硬件和软件支持。
总结起来，BLDC电动机通过转子位置检测和电流控制实现高精度的转速和位置控制。
在控制方法上，可以采用开环控制或闭环控制，根据具体应用的需求选择合适的控制方式。
直流无刷电机电机工作原理
直流无刷电机电机工作原理
直流无刷电机工作原理：
直流无刷电机是一种使用永磁体作为转子的电机。
它由定子、转子和电子换向器组成。
定子是由绕组和磁铁组成的，绕组分布在定子的一周，通过施加电流使绕组产生磁场，产生固定的磁极。
转子由永磁体组成，它的磁极与定子的磁极相互作用。
当永磁体的磁极与定子磁极对齐时，磁极之间存在吸引力，使转子受力旋转。
电子换向器是控制电流流向的装置。
它根据转子位置和速度信号，通过控制转子绕组的电流，使转子始终保持转动。
具体工作原理如下：当转子磁极与定子的磁极对齐时，电子换向器会改变绕组的电流方向，使得转子磁极继续转动。
当转子继续旋转到下一个磁极对齐时，电子换向器再次改变绕组的电流方向，实现连续的旋转。
通过电子换向器的控制，无刷电机可以实现高速、高效率的运转。
由于无刷电机没有需要摩擦的碳刷，在运转过程中减少了能量损耗和摩擦产生的热量，因此具有高效率和长寿命的特点。
此外，无刷电机转速可通过电子换向器的控制精确地调节。
直流无刷电机的原理
直流无刷电机的原理
直流无刷电机的原理是基于电磁感应和电子控制技术。
它由定子、转子和电子控制器组成。
1. 定子：定子是电机的固定部分，通常由一组绕制在铁芯上的线圈构成。
定子线圈通过交流或直流电源提供电流，产生磁场。
2. 转子：转子是电机的旋转部分，通常由一组永磁体组成。
通过外加的磁场与定子磁场产生相互作用，驱动转子旋转。
3. 电子控制器：电子控制器是控制电机工作的关键部分。
它监测定子磁场和转子位置的信息，然后根据需求调整电流的方向和大小，使电机保持稳定转速或实现特定的运动控制。
在工作过程中，电子控制器会根据转子位置和速度来切换定子线圈的通电顺序，确保电流在各相线圈之间正确地流动，从而产生一个旋转的磁场。
这个旋转的磁场与转子磁场相互作用，使得转子始终被吸引到下一相线圈的磁力最强的位置，从而保持转子的旋转。
与传统的直流有刷电机相比，直流无刷电机减少了刷子和集电环的摩擦和磨损，提高了电机的效率和寿命。
另外，无刷电机的转子通过永磁体实现磁场，因此转子具有良好的动态响应，能够快速切换磁极，实现高速运动和精确控制。
总结来说，直流无刷电机利用电磁感应和电子控制技术，通过定子线圈和转子永磁体的相互作用，实现电能到机械能的转换。
它具有高效率、长寿命和精确控制等特点，广泛应用于各种领域，如家电、汽车、航空航天等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流无刷电机工作原理
直流电机简介
无刷直流电机（BLDC）是永磁式同步电机的一种，而并不是真正的直流电机，英文简称BLDC。
区别于有刷直流电机，无刷直流电机不使用机械的电刷装置，采用方波自控式永磁同步电机，以霍尔传感器取代碳刷换向器，以钕铁硼作为转子的永磁材料，性能上相较一般的传统直流电机有很大优势，是当今最理想的调速电机。
工作原理
直流电机里边固定有环状永磁体，电流通过转子上的线圈产生安培力，当转子上的线圈与磁场平行时，再继续转受到的磁场方向将改变，因此此时转子末端的电刷跟转换片交替接触，从而线圈上的电流方向也改变，产生的洛伦兹力方向不变，所以电机能保持一个方向转动。
直流发电机的工作原理就是把电枢线圈中感应的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势的原理。
感应电动势的方向按右手定则确定（磁感线指向手心，大拇指指向导体运动方向，其他四指的指向就是导体中感应电动势的方向）。
导体受力的方向用左手定则确定。
这一对电磁力形成了作用于电枢一个力矩，这个力矩在旋转电机里称为电磁转矩，转矩的方向是逆时针方向，企图使电枢逆时针方向转动。
如果此电磁转矩能够克服电枢上的阻转矩（例如由摩擦引起的阻转矩以及其它负载转矩），电枢就能按逆时针方向旋转起来。
无刷电机优缺点
直流电动机具有快速响应，大起动转矩，从零速到额定转速，额定转矩可提供的性能，但直流电机的优点也是它的缺点，因为DC额定负载机密生产性能不断转移的时刻，电枢与转子磁场须保持恒定90度，这将用刷子和换向器。
碳刷，换向器，继而引发电机，碳粉，所以除了元件造成损害的，有限的场合使用。
交流无碳刷及整流子，免维护，可靠，应用范围广，但直流电机马达的特点，实现同等性能的必须使用复杂的控制得以实现。
今天，功率半导体开关频率成分的快速发展，加快了许多，提升驱动电机的性能。
微处理器的速度也越
来越快，使交流电机控制在一个旋转的两轴直角坐标系放置，适当控制交流电机在两轴电流分量，类似于直流电动机控制和一个相当大的直流电动机性能。
此外，已经有许多微处理器将控制电机必需的功能使芯片，体积越来越小，像模拟/数字转换器，脉冲宽度调制。
直流无刷电机电子换向控制交流电机，直流电机特性的直流电机相似，身体上没有失踪的应用之一。
事实上，无刷直流电机有自己的缺点，包括成本高，难以控制的小型化的复杂性。
在某些情况下，这些缺点已成为障碍的无刷直流电动机的发展。
目前，电子技术，控制技术和大规模生产技术是生产技术的发展，逐步解决这些问题，因此，无刷直流电动机的性能和功能，有望进一步提高。
从市场的产品可以看到，最近一些制造商正在致力于开发高速，高性能的通用汽车，并提供绝对编码器，防爆电机，以扩大产品种类。
虽然无刷直流电动机提供了一批技术领先和广泛的应用范围，但我们可以在所有应用程序，它是最佳的选择，应用程序或不应该谨慎选择。
直流无刷电机模型示意图
无刷直流电机的驱动方法
无刷直机电机的驱动方式按不同类别可分多种驱动方式，它们各有特点。
1.方波驱动，这种驱动方式实现方便，易于实现电机无位置传感器控制；
2.正弦驱动：这种驱动方式可以改善电机运行效果，使输出力矩均匀，但实现过程相对复杂。
同时，这种方法又有SPWM 和SVPWM（空间矢量PWM）两种方式，SVPWM的效果好于SPWM。
