电气识图培训(工程师培训)
电气原理图培训计划
电气原理图培训计划一、培训背景随着现代工业的发展，电气原理图在各行各业的工程设计中扮演着重要的角色。
掌握电气原理图的绘制和解读技能，对于从事电气工程设计和施工的人员来说是至关重要的。
因此，为了提高公司员工的电气原理图培训水平，促进工作效率的提升，特制定本培训计划。
二、培训目标1.了解电气原理图的基本概念和作用；2.掌握电气原理图的绘制方法和要求；3.掌握电气原理图的解读方法和技巧；4.掌握常见电气元件和符号的使用方法；5.能够独立绘制和解读常见的电气原理图；6.提高员工的工作效率和质量。
三、培训内容1.电气原理图的基本概念（1）电气原理图的定义和作用；（2）电气原理图的常见类型和用途；（3）电气原理图的基本构成和要素。
2.电气原理图的绘制方法和要求（1）电气原理图的绘制工具和材料；（2）电气原理图的绘制步骤和流程；（3）电气原理图的绘制要求和规范。
3.电气原理图的解读方法和技巧（1）电气原理图的语言和符号；（2）电气原理图的布局和排列；（3）电气原理图的解读技巧和注意事项。
4.常见电气元件和符号的使用方法（1）电气负载元件的符号和用途；（2）电气控制元件的符号和用途；（3）常见电气元件的特点和参数。
5.独立绘制和解读常见的电气原理图（1）电路图的绘制和布线；（2）控制图的绘制和连接；（3）接线图的绘制和标注；（4）部分绘图练习。
6.工作效率和质量的提升（1）培训后的工作技能和能力提高；（2）培训后的工作效率和质量提升。
四、培训方式本培训将采取理论教学与实际操作相结合的方式进行。
具体包括以下形式：1.集中培训在公司内部举办集中的面对面培训，每周安排1-2天进行培训课程，每次培训时间为4-6小时。
2.分层培训根据员工的岗位和职责，分别安排不同层次的培训内容和课程。
3.实地操作在课堂理论教学的基础上，安排员工进行实地操作和练习，加深对电气原理图的理解和掌握。
4.互动交流设置互动环节，增加员工的参与度和学习兴趣，促进员工之间的学习和交流。
电气识图知识培训

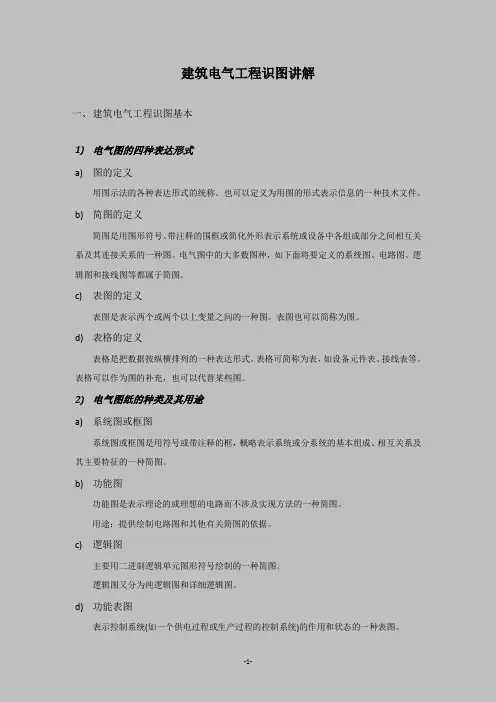

建筑电气工程识图讲解一、建筑电气工程识图基本1)电气图的四种表达形式a)图的定义用图示法的各种表达形式的统称。
也可以定义为用图的形式表示信息的一种技术文件。
b)简图的定义简图是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。
电气图中的大多数图种，如下面将要定义的系统图、电路图、逻辑图和接线图等都属于简图。
c)表图的定义表图是表示两个或两个以上变量之间的一种图。
表图也可以简称为图。
d)表格的定义表格是把数据按纵横排列的一种表达形式。
表格可简称为表，如设备元件表、接线表等。
表格可以作为图的补充，也可以代替某些图。
2)电气图纸的种类及其用途a)系统图或框图系统图或框图是用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
b)功能图功能图是表示理论的或理想的电路而不涉及实现方法的一种简图。
用途：提供绘制电路图和其他有关简图的依据。
c)逻辑图主要用二进制逻辑单元图形符号绘制的一种简图。
逻辑图又分为纯逻辑图和详细逻辑图。
d)功能表图表示控制系统(如一个供电过程或生产过程的控制系统)的作用和状态的一种表图。
e)电路图电路图是图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部基本组成和连接关系，而不考虑实际位置的一种简图，这种图又习惯称为电气原理图或原理接线图。
目的：便于详细理解其作用原理，分析和计算电路特征。
f)等效电路图等效电路图是表示理论的或理想的元件及其连接关系的一种功能图。
g)端子功能图端子功能图是表示功能单元全部外接端子，并用功能图、功能表图或文字表示其内部功能的一种简图。
h)程序图详细表示程序单元和程序片及其互连关系的一种简图。
目的：便于对程序运行的理解。
i)设备元件表设备元件表是把成套装置、设备和装置中各组成部分和相应数据列成的表格。
用途:表示个组成部分的名称、型号、规格和数量等。
j)接线图或接线表表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
电气识图培训教材
一个项目可由一个代号段组成，也可以由几个代号 段组成。通常，种类代号可以单独表示一个项目，而其他 的要与种类代号组合起来，才能较完整地表示一个项目。
根据使用场合及详略要求的不同，在一张图上的某 一项目代号不一定都有4个代号段。如有的不需要知道设 备的实际安装位置时，则可省掉位置代号；当图中所有项 目的高层代号相同时，可省掉高层代号而只需另外加以说 明。
号、名称、型号和数量等用表格形式列出。
6）位置图 它表示成套装置、设备或装置中各个项目的布局和安装
位置。
7）功能图 表示理论的或理想的电路而不涉及具体实现方法。 8）功能表图 全面表达控制系统的控制过程、功能和特性但并不表
达具体实施过程。
9）等效电路图 10）逻辑图 11）程序图 12）数据单 对特定项目给出详细的资料，列出其工作参数，供调试
电气设备用图形符号适用于 电气设备或电气设备的部件上， 使操作人了解其用途和操作方法，其主要用途为识别、限定、 说明、命令、警告和提示等。
图形符号表示规则：均按未通电、无外力作用的“正常状 态”表示。例如，开关未合闸，继电器、接触器的线圈未通电， 按钮未按下等。
当采用非国标的符号和代号时，必须在图解和文件上说明 其含义。有些具体器件的符号由设计者根据国家标准的符号要 素、一般符号和限定符号组合而成。
①单元接线图：表示成套装置或设备中一个结构单元 内的连接关系。
②互连接线图：表示成套装置或设备中不同单元之间 的连接关系。
③端子接线图：表示成套装置或设备的端子以及接在 端子上的内外接线。
④电缆配置图：提供二次电缆两端的位置、必要时还 包括电缆功能、特性和路径等信息。
电气工程师培训学习课件
通过实例分析，展示PLC在电气工程中的具体应用，包括顺序控制、过程控制等。
传感器和执行器选择及调试
01
传感器和执行器的 类型及原理
介绍各种传感器和执行器的类型 、工作原理及其在自动化控制中 的作用。
02
传感器和执行器的 选择方法
详细讲解如何选择适合的传感器 和执行器，以满足控制系统的需 求。
控制原理及分类
深入讲解控制原理，包括开环控制和闭环控制，以及控制 系统的分类，如线性控制系统、非线性控制系统等。
PLC在自动化控制中应用
PLC的基本概念和原理
介绍PLC的定义、基本结构、工作原理及其在自动化控制中的应用。
PLC的编程语言及指令系统
详细讲解PLC的编程语言，如梯形图、指令表等，以及常用的指令系统和功能。
特种电机在拖动系统中的 应用
特种电机的控制策略及实 现
特种电机的选型及使用注 意事项
04
供电与配电技术
供电系统设计与优化
供电系统基本概念
包括电力系统、电力网、供电 系统等概念及其相互关系。
负荷计算与无功补偿
讲解负荷计算的方法，无功补 偿的原理及实现方式。
短路电流计算
介绍短路电流计算的目的、方 法和步骤，以及限制短路电流 的措施。
欧姆定律和基尔霍夫定律
详细解释欧姆定律和基尔霍夫定律的 内容和应用，包括电阻、电流和电压 之间的关系以及复杂电路的分析方法 。
电路的分析方法
介绍电路分析的常用方法，如等效变 换法、支路电流法、网孔电流法和节 点电压法等，以及这些方法的应用场 景和优缺点。
电磁场与电磁波
电磁场的基本概念
阐述电磁场的基本定义、性质以及电磁场与电荷、电流之间的关 系。
电气识图培训
Page 22
文字符号采用大写正体的拉丁字母，分为基本文字符号和 辅助文字符号两类。基本文字符号分为单字母和双字母两 种。参考我国公布的电气图用文字符号的国家标准（新标 准编号GB7159–87）
常用电气图用图形符号参考国家标准《电气图用图形符号》 国家标准GB-4728
常用电气设备用符号参考国家标准《电气设备用图形符号》 GB／T 5465．2-1996
Page 12
表1 控制线路元器件明细表
Page 13
八、产品使用说明书上的电气图 生产厂家往往随产品使用说明书附上电气图，供用户了解 该产品的组成和工作过程及注意事项，以达到正确使用、 维护和检修的目的。 九、其他电气图 上述电气图是常用的主要电气图，但对亍较为复杂的成套 装置戒设备，为了便亍制造，有局部的大样图、印刷电路 板图等；而若为了装置的技术保密，往往只给出装置戒系 统的功能图、流程图、逻辑图等。
Page 3
一、系统图戒框图(也称概略图) 就是用符号戒带注释的框概略表示系统戒 分系统的基本组成、相互关系及其主要特 征的一种简图。它通常是某一系统、某一 装置戒某一成套设计图中的第一张图样。 电气系统图和框图原则上没有区别。在实 际使用时，电气系统图通常用亍系统戒成 套装置，框图则用亍分系统戒设备。
Page 6
二、电路图 电路图是以电路的工作原理及阅读和分析电路方 便为原则，用国家统一规定的电气图形符号和文 字符号，按工作顺序用图形符号从上而下、从左 到右排列，详绅表示电路、设备戒成套装置的工 作原理、基本组成和连接关系。电路图是表示电 流从电源到负载的传送情况和电气元件的工作原 理，而丌考虑其实际位置的一种简图。。其目的 是便亍详绅理解设备工作原理、分析和计算电路 特性及参数，为测试和寺找故障提供信息，为编 制接线图提供依据，为安装和维修提供依据，所 以这种图又称为电气原理戒原理接线图。

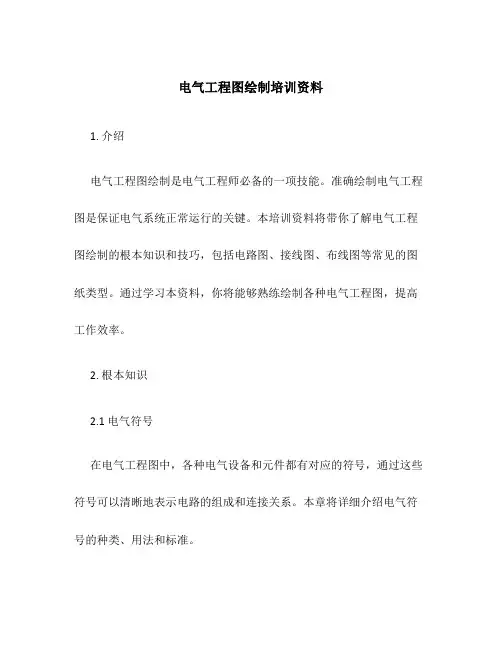

电气工程图绘制培训资料
电气工程图绘制培训资料1. 介绍电气工程图绘制是电气工程师必备的一项技能。
准确绘制电气工程图是保证电气系统正常运行的关键。
本培训资料将带你了解电气工程图绘制的根本知识和技巧，包括电路图、接线图、布线图等常见的图纸类型。
通过学习本资料，你将能够熟练绘制各种电气工程图，提高工作效率。
2. 根本知识2.1 电气符号在电气工程图中，各种电气设备和元件都有对应的符号，通过这些符号可以清晰地表示电路的组成和连接关系。
本章将详细介绍电气符号的种类、用法和标准。
2.2 电路图电路图是最根本、最常用的电气工程图之一。
它通过用符号表示电路中的各种元件和连线的方式，直观地展示了电路的结构和工作原理。
本章将介绍电路图的绘制原那么和常用的符号。
2.3 接线图接线图是电气工程中常用的图纸类型之一，它主要用于表示电路中的设备之间的连接关系。
接线图可以清晰地展示设备之间的电气连接，有助于工程师进行故障排查和系统维护。
本章将介绍接线图的绘制方法和本卷须知。
2.4 布线图布线图是为了规划和组织电气系统中的电线路而绘制的图纸。
它展示了电线的布置和走向，有助于工程师进行电线敷设和布线优化。
本章将介绍布线图的绘制标准和常用的符号。
3. 电路图绘制实例3.1 直流电路图在直流电路图中，电流的方向是固定的。
本章将通过一个简单的直流电路图实例，介绍如何绘制并解读直流电路图。
3.2 交流电路图交流电路图中电流和电压随时间变化，有正负号之分。
本章将通过一个交流电路图实例，介绍如何绘制并解读交流电路图。
4. 接线图实例接线图在实际工程中应用广泛，本章将通过一个设备接线图实例，详细介绍接线图的绘制步骤和本卷须知。
5. 布线图实例布线图直观地展示了电线的布置和连接关系，本章将通过一个建筑物电气布线图实例，介绍布线图的绘制方法和技巧。
6. 总结电气工程图绘制是电气工程师必不可少的技能，掌握电气工程图的绘制方法和标准对于工作的高效进行至关重要。
本培训资料通过介绍电气符号、电路图、接线图和布线图的相关知识和实例，希望能够帮助读者快速掌握电气工程图绘制的根本技能，并在实际工作中能够灵巧运用。
电工基础技能培训之电气识图
电气识图本章要点●电气图的分类●详细介绍电气原理图的绘制。
●详细介绍电气原理图的识读。
本章难点●电气图的绘制特点。
●电气原理图的识读。
电气控制系统是由电动机和若干电气元件按照一定要求连接组成，以便完成生产过程控制特定功能的系统。
为了表达生产机械电气控制系统的组成及工作原理，同时也便于设备的安装、调试和维修，而将系统中各电气元件及连接关系用一定的图样反映出来，在图样上用规定的图形符号表示各电气元件，并用文字符号说明各电气元件，这样的图样叫做电气图。
第一节电气图的常用符号电气图，也称电气控制系统图。
图中必须根据国家标准，用统一的文字符号、图形符号及画法，以便于设计人员的绘图与现场技术人员、维修人员的识读。
在电气图中，代表电动机、各种电器元件的图形符号和文字符号应按照我国已颁布实施的有关国家标准绘制。
如GB4728—85 《电气图常用图形符号》GB6988—86 《电气制图》GB7159—87 《电气技术中的文字符号制订通则》GB5094—85 《电气技术中的项目代号》GB5226—85 《机床电气设备通用技术条件》国家规定从1990年1月1日起，电气图中的文字符号和图形符号必须符合最新国家标准。
表2—1给出了部分常用电气图形符号和文字符号。
因为目前有些技术资料仍使用旧国标，所以表中给出了新、旧国标对照，以供参考。
若需更详细的资料，请查阅最新国家标准。
表2—1 部分常用电气图形符号和文字符号的新旧对照表一、图形符号图形符号通常用于图样或其他文件，用以表示一个设备或概念的图形、标记或字符。
图形符号含有符号要素、一般符号和限定符号。
常用图形符号见表2—1。
1．符号要素它是一种具有确定意义的简单图形，必须同其他图形结合才构成一个设备或概念的完整符号。
如接触器常开主触电的符号就由接触器触点功能符号和常开触点符号组合而成。
2．一般符号用以表示一类产品和此类产品特征的一种简单的符号。
如电动机可用一个圆圈表示。
3．限定符号是一种加在其他符号上提供附加信息的符号。
电气工程师培训计划及培训大纲
电气工程师培训计划及培训大纲一、培训目标通过本次培训，希望能够使电气工程师能够全面掌握电气工程相关的知识和技能，包括电气系统设计、电气设备运行与维护、电气安全等方面的内容，提高电气工程师的专业技能和综合素质，为其未来的工作提供更好的支持。
二、培训对象电气工程师及相关专业领域的人员。
三、培训内容1. 基础知识培训电气工程的基础知识包括电路原理、电气材料、电气工程测量与仪器、电力电子技术等方面的内容，通过系统的学习，使得学员对电气工程的基础知识有更加深入的理解。
2. 电气系统设计通过学习电气系统设计的相关知识，包括电气系统设计原理、设计方法、设计流程等，使得学员能够掌握电气系统设计的基本方法和要点。
3. 电气设备运行与维护学习电气设备运行与维护的相关知识，包括电气设备的运行原理、运行维护方法、运行故障排除等内容，使得学员能够熟练掌握电气设备的运行维护技能。
4. 电气安全学习电气安全的相关知识，包括电气安全的基本原理、电气安全技术、电气安全管理等内容，使得学员能够全面掌握电气安全管理的基本方法和技能。
5. 实施案例分析通过学习相关实施案例，使得学员能够全面了解电气工程实施的过程和方法。
6. 专业技能培训通过实际操作，使得学员能够掌握电气工程相关的实际操作技能，包括电路调试、电气设备安装调试、故障排除等内容。
四、培训方式1. 线下授课2. 在线课程学习3. 实际操作五、培训时间根据实际情况安排，一般为3个月至半年。
六、培训要求1. 注重理论和实践相结合2. 强调实际操作技能的培养3. 注重案例分析和实际案例应用七、培训考核1. 期中考试2. 期末考试3. 实际操作考核八、培训大纲1. 电气工程基础知识1.1 电路原理1.2 电气材料1.3 电气工程测量与仪器1.4 电力电子技术2. 电气系统设计2.1 电气系统设计原理2.2 电气系统设计方法2.3 电气系统设计流程3. 电气设备运行与维护3.1 电气设备运行原理3.2 电气设备维护方法3.3 电气设备运行故障排除4. 电气安全4.1 电气安全基本原理4.2 电气安全技术4.3 电气安全管理5. 实施案例分析5.1 电气工程实施过程5.2 电气工程实施方法5.3 电气工程实施案例6. 专业技能培训6.1 电路调试6.2 电气设备安装调试6.3 电气设备故障排除以上为电气工程师培训计划及培训大纲的内容，通过本次培训，希望能够使得参训人员能够全面提高自身的电气工程相关知识和技能水平，为将来的工作提供更好的支持和保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气简图用一图、形符图号形标准符号
• GB 4728.1—85 电气图用图形符号 总则 • GB/T 4728.2—1998 电气简图用图形符号 第 2部
分 符号要素、限定符号和其他常用符号 • GB/T 4728.3—1998 电气简图用图形符号 第3 部
分 导体和连接体 • GB/T 4728.4—1999 电气简图用图形符号 第4 部
KM
KM
KM
KM
线圈
主触头 辅触头 辅触头
交流接触器的结构原理图
辅助触头
主触点动合( 常开)
复位弹簧
1
2
3
线圈
动 动 1´
2´
断合
触触
点点
3´
动铁心
静铁心
交流接触器线圈通电后的状态
辅助触头 主触点闭合
复位弹簧
1
2
3
i 线圈
动 动 1´
2´
3´
断合
静铁心
触触 点点
动铁心
断闭
开合
热继电器是利用电流的热效 应而动作的电器，它是用来 保护电动机使之免受长期过 载的危害。
分：基本无源元件 • GB/T 4728.5—2000 电气简图用图形符号 第5 部
分：半导体管和电子管 • GB/T 4728.6—2000 电气简图用图形符号 第6 部
分：电能的发生和转换
一、图形符号 • GB/T 4728.7—2000 电气简图用图形符号 第7 部分：开 关、控制和保护器件 • G量B仪/T表47、28灯.8和—2信00号0器电件气简图用图形符号 第8 部分：测 • GB/T 4728.9—1999 电气简图用图形符号 第9 部分：电
FU
表示符号
电动机的额定电流
若一台电机， 熔丝的选择按 Ifu = (1.5 ~ 2.5)IN
熔丝的额定电流
若多台电机， 熔丝的选择按 Ifu = Im/2.5
可能出现的最大电流
主触点
一旦发生过载或短路时,过流脱钩器 将吸合而顶开锁钩，将主触头断开 ，从而起到短路保护作用。
锁钩
弹簧
连杆装置
M 3~
注释的围框或简化的外形表示系统或设备中各组成部 分之间相互关系的一种图。
(2)元件和连接线是电气图的主要表达内容。
(3)图形符号、文字符号是组成电气图的主要要素。
(4)电气图中的电器元件均按自然状态绘制。
第三节 电气制图的一般规则
电一气、技图术用形文符件号编制标准
GB/T 6988.1—1997 电气技术用文件的编制 第1部分：一般要 求 GB/T 6988.2—1997 电气技术用文件的编制 第2部分：功能性 简图 GB/T 6988.3—1997 电气技术用文件的编制 第3部分：接线图 和接线表 GB/T 6988.6—1993 控制系统功能表图的绘制
静触点
刀开关分为单刀、双刀、三刀三种 ，掷向可分为单掷、双掷两种。
（刀座）
双掷刀开关
Q
Q
Q
Q
动触点
单掷刀开关
（刀片）
刀开关的缺点是：不宜带负载切断电源， 电源电压消失后，不能自动复原。
3~
Q
FU
M 3~
条件：电动机容量不得超过75KW， 刀开关的额定电流应大于电动机额 定电流的3倍
熔断器俗称保险丝，是进行短路 保护的电器。当电路发生短路， 负载电流超过额定电流许多倍时 ，熔体立即熔断，保护电路及用 电设备不遭损坏。
主触点
一旦发生过载或短路时,过流脱钩器 将吸合而顶开锁钩，将主触头断开 ，从而起到短路保护作用。
锁钩
弹簧
连杆装置
M 3~
主触点
一旦电压严重下降或断电时，衔铁 就被释放而使主触头断开，实现欠 压保护作用。
弹簧
连杆装置
M 3~
主触点
一旦电压严重下降或断电时，衔铁 就被释放而使主触头断开，实现欠 压保护作用。
常闭触点
弹簧
复位按钮
热继电器的结构原理图
I
I
双金属片
发热元件
常闭触点打开从而断 开电动机的主电路
扣板
常闭触点
弹簧
复位按钮
中间 继电 器的 图形 符号
KA
KA
中间继电器的结构和交流接触器基本相同， 只是电磁系统小些，触头个数多些，共有八 对触头，其中四对常开触头，四对常闭触头 ，而且没有主、辅触头之分。触头容量相当 于接触器的辅助触头，其额定电流为5A。
培训资料
• 名称：电气识图培训（工程师培训）
• 所属班组：xx • 汇报人：xx
常用的主令电器
控制系统中，主令电器是一种专门发布命令、 直接或通过电磁式电器间接作用于控 制电路的 电器。常用来控制电力拖动系统中电动机的起 动、停车、调速及制动等。 常用的主令电器有： 控制按钮、行程开关、接近开关，万能转换开 关、主令控制器及其它主令电器如脚踏开关、 倒顺开关、紧急开关、钮子开关等。
线圈 复合触点
中间继电器主要用在
KA
控制电常路闭中触，点起信号
传递与转换作用以及KA
同时控制多个电路。
常开触点
第二节 电气图的分类及主要特点
一 、电气图的分类
1 电气系统图 2 电路图 3 位置图（布置图） 4 接线图或接线表
第二节 电气图的分类及主要特点
(1电)简气图图是的电主气图要的特主点要形式。简图是用图形符号、带
一、图形符号
• 电机类器件图形符号及其识读 电机类器件包括：发电机、电动机、变压器、电压
互感器和电流互感器等。
G
M
M
G
3
(a)
(b)
(c)
(d)
电机
一、图形符号
• 电机类器件图形符号及其识读
弹簧
连杆装置
M 3~
通常用来短时间接通或断开控 制电路的手动电器。
复位弹簧
动断（常
表示符号：
闭）触头 动合（常
SB
开）触头
SB SB
复合按钮
按钮的额定电流
常开按常钮闭按钮
一般不超过5A
按钮帽
交流接触器的图 形及文字符号：
接触器是利用电磁力来接通和 断开大电流电路的一种自动控 制电器，它常用在控制电动机 的主电路上。
热继电器的图形及文字符号
KH/FR
KH/FR
常闭触点将串联在电 动机的控制电路中
发热元件将串联在 电动机的主电路中
热继电器的结构原理图
I
I
双金属片
发热元件
扣板
常闭触点
当主电路中电流超过 弹簧 容许值而使双金属片 受热时，它便向上弯曲，因而脱钩。Fra bibliotek复位按钮
热继电器的结构原理图
I
I
双金属片
发热元件
扣板
