一、电动二通阀的接线图：
以上最为普遍二管制二通阀的接线图
1、红线为220V火线（L）直接接入温控器火线接口；
2、蓝线为零线(N)，盘管、二通阀、温控器串联；
3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；
4、图中黑线为二通阀火线接入温控器“开”路接口；
5、控制线为6色平方的国标线。
此类二通阀为常闭，断电自动关闭水路，通电水路打开，空调开始制冷；因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。
产品优缺点：
缺点：空调水路打开需持续保持通电状态，因此造成驱动头使用寿命缩短；
优点：价格便宜。
故障应急处理：
当驱动头烧毁,一般二通阀会自动关闭，应急措施可通过驱动头上的小拉柄将二通阀强制打开以此来保证空调继续制冷或者制热。
二、电动球阀接线图：
以上为电动球阀与温控器的接线图
1、红线为220V火线（L）直接接入温控器火线接口；
2、蓝线为零线(N)，盘管、二通阀、温控器串联；
3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；
4、图中黑线为二通阀火线接入温控器“开”路接口；粉色线为二通阀接入温控器“关”路接口；
5、控制线为7色平方的国标线。
此类电动球阀水路开、关只需要通电一次，动作执行完毕自动断电，与上述二通阀不同，开、关都无需长时间通电。
产品优缺点：
优点：此类球阀无需长时间通电，驱动头使用寿命较长；
缺点：价格相对较贵。
故障应急处理：
驱动头烧毁，需将其卸下，再采用手动扳手将阀体强制打开或者关闭。
三、不装电动二通阀的接线图
以上是未安装二通阀的温控器接线图
1、红线为220V火线（L）直接接入温控器火线接口；
2、蓝线为零线(N)，盘管、温控器串联；
3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；
4、控制线为5色平方的国标线；
5、以上接法仅能调节盘管风速，温度无法控制空调冷冻水的开、关。
风机盘管原理、接线控制与常见故障
风机盘管原理、接线控制与常见故障摘要：风机盘管主要由风机，换热盘管和机壳组成，本文对风机盘的原理、接线控制与常见故障进行了分析，详细阐述了风机盘管的接线控制要点。
对大型机组有较强参考价值，可供从事电站建设和运行管理等工作人员参考使用。
关键词：风机盘；接线；原理；故障1 风机盘管的原理1.1工作原理风机盘管，作为中央空调的理想末端产品，在宾馆、办公楼、医院、商住、科研机构等多个场所得到广泛应用。
它是一种高效节能空调系统。
该装置的操作原理在于，通过表冷器对室内空气或室外混合空气进行冷却或加热，进而将其输送至室内，以实现对室内气温的调节，从而满足人们对于舒适性的需求。
风机盘管系统的构成要素包括风机盘管、进回水阀门、Y型过滤器、电磁阀/水阀、控制面板、送回风管和风口、保温系统、新风管、水管以及金属软管。
风机盘管是一种集制冷（冷）、加热、空气处理（空气净化）等功能于一体的高效节能空调装置。
它可以通过改变风机转速和改变通风口的大小来调节房间的温度，在制冷或加热时，将空气从房间内抽至盘管中冷却或加热，从而实现房间温度调节的目的。
风机盘管由于其具有送风温差小、风量大、噪声低、热回收效率高、热舒适性好等特点而被广泛应用于中央空调系统中[1]。
1.2风机盘管的结构1、风机，是一种由单向多速低噪声感应系统电动机驱动的设备，其转速可以通过调节输入电压实现，从而将风机风量分为高、中、低三个档位，并由电器开关控制，以相应地调节风机盘管的供冷（热）量。
风机不仅是输送空气的动力源，还是强化空气侧对流换热（盘管外表面）的扰动源，同时也是机组的主要噪声源，与电动机一起构成了整个系统的重要组成部分。
2、采用肋片管制成的空气-水热交换器——盘管，可实现冷媒水（热水）在管内流动，由于冷媒水温度低于空气的露点温度，从而在管外表面形成凝结水，呈现湿工况下的换热，同时兼具热交换和质交换，从而提高了换热效果。
盘管可承担大部分或全部房间空调负荷，管排一般为3-4排[2]。
风机盘管的安装与接点示意图，非常详细！
风机盘管的安装与接点示意图，非常详细！
安装的一般技术要求
1、风机盘管安装前应检查应进行机组的外观检查、三速运转和水压试验。
2、管道与风机盘管连接时宜采用软管连接。
3、风机盘管的供回水阀门、过滤器应靠近盘管安装，且全部在凝水盘的上方。
4、风机盘管吊装时，吊装应牢固、位置正确，并有0.003的坡度坡向凝水盘的出口，吊杆与盘管相连处应用双螺母紧固。
暗装的盘管吊顶应留有活动检查门，便于机组和维修。
5、风机盘管与供回水管道连接操作时应采用专用工具，防止盘管接口，凝水盘与凝结水管连接处应采用200mm长的塑料软管并用专用管夹夹紧。
6、风机盘管应在管道冲洗后再与之连接，以防止盘管堵塞；如果安装有过滤器应在系统调试运行后进行拆洗才能交付。
风机盘管的安装
1、风机盘管机组安装前应进行单机三速试运转及水压试验，试验压力为系统工作压力的1.5倍，不漏为合格。
符号说明：1-软连接；2-电动二通阀；3-截止阀；4-Y型过滤器；5-吊杆；6-风机盘管；7-风管软接；8-凝结水排水。
2、风机盘管的进出水阀门应尽可能靠近凝水盘安装，以免阀杆的
滴水漏人房间。
3、风管、回风箱及风口与风机盘管机组连接处应严密、牢固。
4、排水坡度应正确，安装时风机盘管可稍微坡向凝结水排水口。
风机盘管的安装示意图
卧式风机盘管吊杆与楼板固定的节点:
卧式风机盘管安装节点：
风机盘管现场安装式样(不带回风箱):
风机盘管现场安装式样(带回风箱):。
风机盘管三种接线方式
风机盘管三种接线方式一、电动二通阀的接线图：以上最为普遍二管制二通阀的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；5、控制线为6色1.0平方的国标线。
此类二通阀为常闭，断电自动关闭水路，通电水路打开，空调开始制冷；因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。
产品优缺点：缺点：空调水路打开需持续保持通电状态，因此造成驱动头使用寿命缩短；优点：价格便宜。
故障应急处理：当驱动头烧毁,一般二通阀会自动关闭，应急措施可通过驱动头上的小拉柄将二通阀强制打开以此来保证空调继续制冷或者制热。
二、电动球阀接线图：以上为电动球阀与温控器的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；粉色线为二通阀接入温控器“关”路接口；5、控制线为7色1.0平方的国标线。
此类电动球阀水路开、关只需要通电一次，动作执行完毕自动断电，与上述二通阀不同，开、关都无需长时间通电。
产品优缺点：优点：此类球阀无需长时间通电，驱动头使用寿命较长；缺点：价格相对较贵。
故障应急处理：驱动头烧毁，需将其卸下，再采用手动扳手将阀体强制打开或者关闭。
三、不装电动二通阀的接线图以上是未安装二通阀的温控器接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、控制线为5色1.0平方的国标线；5、以上接法仅能调节盘管风速，温度无法控制空调冷冻水的开、关。
风机盘管进回水管坡度坡向
风机盘管进出水管的连接方法是什么?风机盘管进出水管处采用柔性连接方式(图5--46），即在进出水口处安装软管接头，软接头有像胶或金属波纹等类型，主要降低风机盘管在运转时的振动，也可缓冲因其振动使管道接头处或管道受力。
5--46为了便于观察在夏季运行时盘管排除凝结水的状况，在与凝结水盘出口处应安装一段(5~8)的透明塑料软管，同时还可清除由于灰尘、绒毛等物，避免堵塞凝结水管造成水盘溢水。
软管两端应采用喉箍卡紧，不得采用铁丝等物绑扎。
风机盘管的进出水水平管段不宜过长，同时应考虑设有2‰~3‰的坡度。
其坡向可分为两种情况:第一种情况是当风机盘管的进出水管标高比冷冻水(空调热水)主干管高时(图5--47),连接风机盘管的水平支管安装时，进水管应做逆坡、出水管做顺坡安装。
系统内空气均从风机盘管的手动放风阀排除。
5--47和5--48第二种情况是当供回水主干管高于风机盘管的进出水口时(图5---48)。
在供回水主干管上可设自动排气阀进行系统排空，水平支管安装时，进水管做顺坡，出水(回水)做逆坡安装，风机盘管中的盘管换热器内的空气基本上可从主干管的排气阀排出。
二、空调水管道在安装时，为了顺利的排除系统内的空气，对水平干管要求有不小于3‰的坡度。
供水水平干管应为逆坡敷设(供水水流方向与坡向相反);回水水一乎干管为顺坡敷设(水流方向与坡向一致);凝结水管因是无压管，靠重力流动，因此应设有不小于5‰的顺坡，凝结水管道系统上不得安装阀门。
当连接风机盘管时(指卧式暗装)，需根据风机盘管的高度确定排除空气的方法，当供回水干管高于风机盘管的进出水管时，应在水平干管的最高点安装自动排气阀，当供回水干管低于风机盘管的进出水管时，可利用风机盘管的手动放风门进行排气。
当自动排气阀安装在吊顶内时，为了防止因其失灵而跑水污染吊顶，在吊顶净空高度允许的情况下，安装一接水托盘(图5--83)，托盘接出管道与排凝结水管连通。
5--83对凝结水排放管道应根据吊顶净空情况设置多根立管排放，防止多台盘管连接的凝结水干管因其净空不够而无法保证安装坡度。

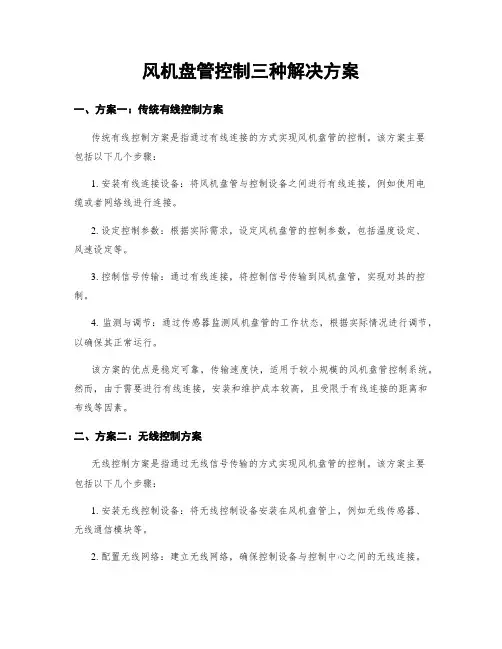

风机盘管控制三种解决方案
风机盘管控制三种解决方案一、方案一：传统有线控制方案传统有线控制方案是指通过有线连接的方式实现风机盘管的控制。
该方案主要包括以下几个步骤：1. 安装有线连接设备：将风机盘管与控制设备之间进行有线连接，例如使用电缆或者网络线进行连接。
2. 设定控制参数：根据实际需求，设定风机盘管的控制参数，包括温度设定、风速设定等。
3. 控制信号传输：通过有线连接，将控制信号传输到风机盘管，实现对其的控制。
4. 监测与调节：通过传感器监测风机盘管的工作状态，根据实际情况进行调节，以确保其正常运行。
该方案的优点是稳定可靠，传输速度快，适用于较小规模的风机盘管控制系统。
然而，由于需要进行有线连接，安装和维护成本较高，且受限于有线连接的距离和布线等因素。
二、方案二：无线控制方案无线控制方案是指通过无线信号传输的方式实现风机盘管的控制。
该方案主要包括以下几个步骤：1. 安装无线控制设备：将无线控制设备安装在风机盘管上，例如无线传感器、无线通信模块等。
2. 配置无线网络：建立无线网络，确保控制设备与控制中心之间的无线连接。
3. 设定控制参数：通过无线网络，将控制参数传输到风机盘管，实现对其的控制。
4. 监测与调节：通过无线传感器监测风机盘管的工作状态，根据实际情况进行调节，以确保其正常运行。
该方案的优点是灵活方便，无需进行有线连接，安装和维护成本相对较低。
同时，无线控制方案可以适用于较大规模的风机盘管控制系统，且具有较高的可扩展性。
然而，由于无线信号传输存在一定的干扰和传输延迟等问题，需要进行合理的信号处理和网络优化。
三、方案三：云端智能控制方案云端智能控制方案是指通过云端服务器进行远程控制和管理风机盘管的方案。
该方案主要包括以下几个步骤：1. 安装智能控制设备：将智能控制设备安装在风机盘管上，例如智能传感器、智能控制器等。
2. 连接云端服务器：通过网络将智能控制设备与云端服务器进行连接，确保远程控制的实现。
3. 配置控制参数：在云端服务器上配置风机盘管的控制参数，例如温度设定、风速设定等。

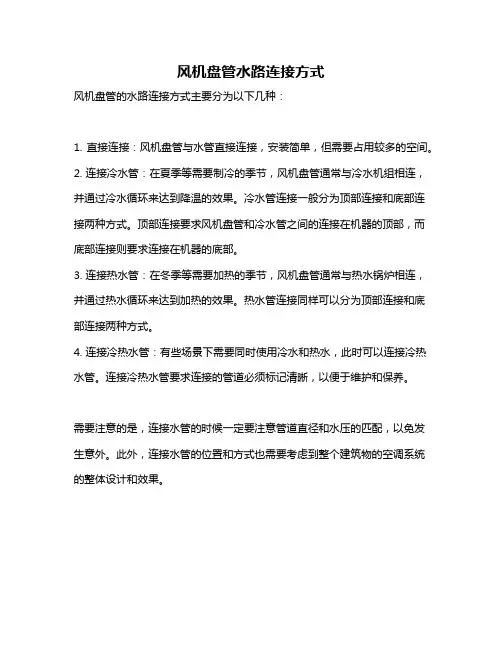

风机盘管水路连接方式
风机盘管水路连接方式
风机盘管的水路连接方式主要分为以下几种：
1. 直接连接：风机盘管与水管直接连接，安装简单，但需要占用较多的空间。
2. 连接冷水管：在夏季等需要制冷的季节，风机盘管通常与冷水机组相连，并通过冷水循环来达到降温的效果。
冷水管连接一般分为顶部连接和底部连接两种方式。
顶部连接要求风机盘管和冷水管之间的连接在机器的顶部，而底部连接则要求连接在机器的底部。
3. 连接热水管：在冬季等需要加热的季节，风机盘管通常与热水锅炉相连，并通过热水循环来达到加热的效果。
热水管连接同样可以分为顶部连接和底部连接两种方式。
4. 连接冷热水管：有些场景下需要同时使用冷水和热水，此时可以连接冷热水管。
连接冷热水管要求连接的管道必须标记清晰，以便于维护和保养。
需要注意的是，连接水管的时候一定要注意管道直径和水压的匹配，以免发生意外。
此外，连接水管的位置和方式也需要考虑到整个建筑物的空调系统的整体设计和效果。
风机盘管接线图
一、电动二通阀的接线图：以上最为普遍二管制二通阀的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；5、控制线为6色1.0平方的国标线。
此类二通阀为常闭，断电自动关闭水路，通电水路打开，空调开始制冷；因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。
产品优缺点：缺点：空调水路打开需持续保持通电状态，因此造成驱动头使用寿命缩短；优点：价格便宜。
故障应急处理：当驱动头烧毁,一般二通阀会自动关闭，应急措施可通过驱动头上的小拉柄将二通阀强制打开以此来保证空调继续制冷或者制热。
二、电动球阀接线图：以上为电动球阀与温控器的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；艳红线为二通阀接入温控器“关”路接口；5、控制线为7色1.0平方的国标线。
此类电动球阀水路开、关只需要通电一次，动作执行完毕自动断电，与上述二通阀不同，开、关都无需长时间通电。
产品优缺点：优点：此类球阀无需长时间通电，驱动头使用寿命较长；缺点：价格相对较贵。
故障应急处理：驱动头烧毁，需将其卸下，再采用手动扳手将阀体强制打开或者关闭。
三、不装电动二通阀的接线图以上是未安装二通阀的温控器接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、控制线为5色1.0平方的国标线；5、以上接法仅能调节盘管风速，温度无法控制空调冷冻水的开、关。
风机盘管三种接线方式
风机盘管三种接线方式标准化工作室编码[XX968T-XX89628-XJ668-XT689N]风机盘管三种接线方式一、电动二通阀的接线图：以上最为普遍二管制二通阀的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；5、控制线为6色平方的国标线。
此类二通阀为常闭，断电自动关闭水路，通电水路打开，空调开始制冷；因此大家在这种二通阀的接线过程中发现温控器的接线端“关”那个接口是不需要接线的。
产品优缺点：缺点：空调水路打开需持续保持通电状态，因此造成驱动头使用寿命缩短；优点：价格便宜。
故障应急处理：当驱动头烧毁,一般二通阀会自动关闭，应急措施可通过驱动头上的小拉柄将二通阀强制打开以此来保证空调继续制冷或者制热。
二、电动球阀接线图：以上为电动球阀与温控器的接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、二通阀、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、图中黑线为二通阀火线接入温控器“开”路接口；粉色线为二通阀接入温控器“关”路接口；5、控制线为7色平方的国标线。
此类电动球阀水路开、关只需要通电一次，动作执行完毕自动断电，与上述二通阀不同，开、关都无需长时间通电。
产品优缺点：优点：此类球阀无需长时间通电，驱动头使用寿命较长；缺点：价格相对较贵。
故障应急处理：驱动头烧毁，需将其卸下，再采用手动扳手将阀体强制打开或者关闭。
三、不装电动二通阀的接线图以上是未安装二通阀的温控器接线图1、红线为220V火线（L）直接接入温控器火线接口；2、蓝线为零线(N)，盘管、温控器串联；3、绿、棕、黄、分别对应温控器接入风机盘管高中低档位；4、控制线为5色平方的国标线；5、以上接法仅能调节盘管风速，温度无法控制空调冷冻水的开、关。
风机盘管软接头连接方法
风机盘管软接头连接方法一、引言风机盘管软接头是在风机盘管系统中起连接作用的重要组件，它能够有效地连接风机和盘管，确保系统的正常运行。
本文将介绍风机盘管软接头的连接方法，帮助读者了解并正确使用软接头。
二、常见连接方法1. 螺纹连接：风机盘管软接头的一种常见连接方式是通过螺纹进行连接。
在连接过程中，首先需要确定好软接头和风机或盘管的螺纹规格，并确保两者相互匹配。
然后，将软接头和风机或盘管的螺纹部分进行对接，用力旋转使其紧固。
最后，使用扳手或其他工具进行进一步的紧固，确保连接牢固可靠。
2. 弹性连接：另一种常见的连接方法是采用弹性连接。
这种连接方式适用于一些需要吸收振动和噪音的场合。
在连接过程中，首先需要将软接头套在风机或盘管的连接口上，然后通过螺栓或夹紧件将软接头固定在连接口上。
由于软接头具有一定的弹性，可以在风机或盘管工作时起到减震、减噪的作用。
3. 波纹管连接：波纹管连接是一种特殊的连接方式，适用于一些需要进行角度调整或空间有限的场合。
在连接过程中，首先需要将波纹管固定在软接头的连接口上，然后通过螺栓或夹紧件将软接头与风机或盘管连接。
波纹管的灵活性可以使连接过程更加方便灵活。
三、连接注意事项1. 选择合适的软接头规格：在选择软接头时，需要根据风机和盘管的连接口规格来确定合适的软接头规格。
选择过小的软接头可能会导致连接不牢固；选择过大的软接头则可能会导致连接不紧密。
2. 确保连接牢固：在进行软接头连接时，需要确保连接牢固可靠。
对于螺纹连接，可以使用扳手或其他工具进行进一步的紧固；对于弹性连接和波纹管连接，需要确保螺栓或夹紧件的紧固力度适当，不过紧或过松都会影响连接效果。
3. 注意防水防漏：在连接软接头时，需要注意防水防漏。
可以使用密封胶或其他密封材料在连接口周围进行防水处理，确保连接口处不会出现漏水情况。
4. 定期检查和维护：连接完成后，需要定期检查软接头的连接情况，并进行必要的维护。
如果发现有松动或其他异常情况，应及时进行处理，以保证系统的正常运行。
