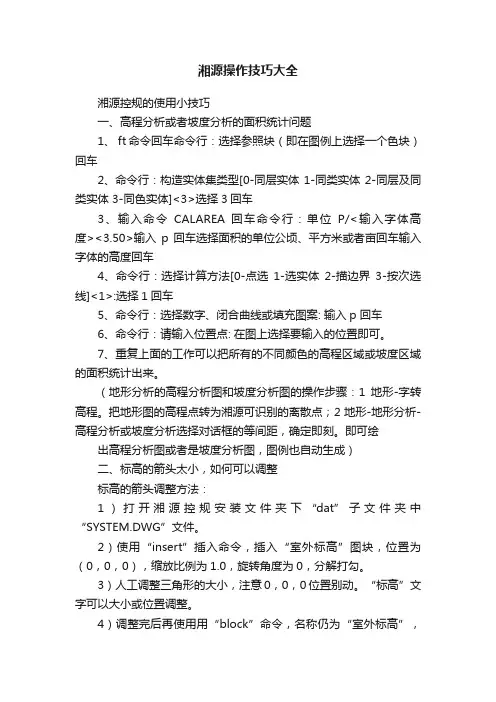

湘源小技巧

一、高程分析或者坡度分析的面积统计问题

1、ft命令回车命令行：选择参照块（即在图例上选择一个色块）回车

2、命令行：构造实体集类型[0-同层实体1-同类实体2-同层及同类实体3-同色实体]<3>

选择3回车

3、输入命令aaa 回车命令行：单位P/<输入字体高度><3.50>输入p回车选择面积的单

位公顷、平方米或者亩回车输入字体的高度回车

4、命令行：选择计算方法[0-点选1-选实体2-描边界3-按次选线]<1>:选择1回车

5、命令行：选择数字、闭合曲线或填充图案: 输入p回车

6、命令行：请输入位置点: 在图上选择要输入的位置即可。

7、重复上面的工作可以把所有的不同颜色的高程区域或坡度区域的面积统计出来。

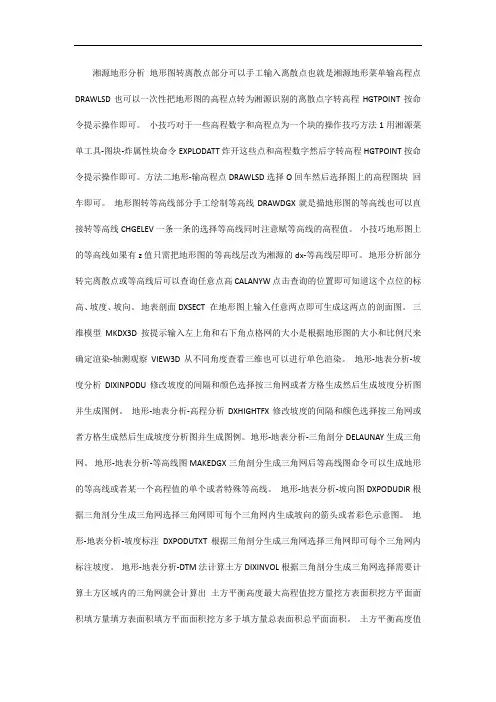

（地形分析的高程分析图和坡度分析图的操作步骤：1地形-字转高程。把地形图的高程点转为湘源可识别的离散点；2地形-地形分析-高程分析或坡度分析选择对话框的等间距，确定即刻。即可绘出高程分析图或者是坡度分析图，图例也自动生成）

二、标高的箭头太小，如何可以调整

标高的箭头调整方法：

1）打开湘源控规安装文件夹下“dat”子文件夹中“SYSTEM.DWG”文件。

2）使用“insert”插入命令，插入“室外标高”图块，位置为（0，0，0），缩放比例为

1.0，旋转角度为0，分解打勾。

3）人工调整三角形的大小，注意0，0，0位置别动。“标高”文字可以大小或位置调整。

4）调整完后再使用用“block”命令，名称仍为“室外标高”，基点为（0，0，0），选择“标高”文字和三角形，按确认。

5）保存“SYSTEM.DWG”文件。

三、地区标准如何实现参数的配置

使用“工具”-〉“绘图参数”中的图层设置（对图层的名称、颜色、线型进行定义）弯道设置（对道路的交叉口进行设置）填充设置（对填充图案、填充比例、填充角度进行设置）指标设置（对不同用地性质的建筑密度、绿地率、建筑限高、自行车为、机动车位、总户数参数、户均人数等进行设置）公建参数设置等

指标块的修改、图则的修改、图签的修改等

修改完所有的参数后用“工具”-〉“绘图参数”中“参数保存（UserPrmFile）”命令。可以把所有用户自己作的修改全部打包保存。下次重装此系统后，仍然使用此命令，恢复用户的全部修改参数。

四、图则的自定义

1、设计好自己的图则

2、打开湘源的图则注意比例尺要一致

3、把湘源的A-01复制出来

4、用explode命令或者cad菜单的修改-分解命令分解A-01 如图

5、然后把这里面的对应项平移到你设计好图则的对应项下面如图

6、平移完后在命令行输入block命令弹出块定义的对话框，名称输入一个名称（任意名称度可以）点选择对象然后再图则里面选择刚平移的所有内容，选择完后回车，回到块定义对话框点击确认弹出对话框如图

点击确认在图则里会显示A-01

7、复制A-01到其余的行内就可以如图

8、保存到图则里面即可调用。

五、湘源里面关于缩放的问题

1、图纸的缩放命令：mypageScale 或者用图库---图纸缩放输入缩放的比例

即可

2、标注坐标的缩放：命令CHGZB 或者标注-修改坐标回车

命令行：修改[0-字高1-字型2-单位3-精度4-建筑坐标5-符号6-刷新7-十字]<0>:输入0 回车然后输入缩放的高度值回车选择标注的坐标即可

3、半径标注、道路宽度标注、尺寸标注等的缩放命令MyDimScale 或者标注—标注缩放输入缩放的比例，然后选择需要缩放的半径值即可

4、标高块的缩放：命令：CHGBG 或者标注—块缩放输入缩放比例选择需要缩放的标高块即可

5、坡度标注的缩放命令：CHGPODUDIM 或者道路—道路标注-坡度修改

命令行：选择修改[0-整体缩放1-箭头缩放2-文字缩放3-改前缀]<0>:选择0回车

输入缩放的比例回车选择需要缩放的坡度标注置即可。

6、用地代码缩放命令：CodeScale 或者用地—代码缩放输入缩放的比例回车即可全部缩放或者选择需要缩放的部分代码

7、指标块缩放命令：KZZBSCALE 或者指标-块缩放选择需要缩放的指标块输入缩放比例即可。

8、文字、图块等缩放命令：myscale 或者工具-图块-图块缩放输入缩放比例然后选择需要缩放的图块或者文字等即可

六、绘制道路系统规划图步骤

1) 设置绘图参数。使用“工具”-〉“绘图参数”-〉“参数设置（SETPARM）”命令，设置绘图比例及字体高度。

2) 绘道路中心线。使用“PLINE”、“LINE”或“ARC”等命令，通过输入坐标值，绘制好道路中心线。建议最好用“PLINE多段线”命令绘制。

3) 生成道路。使用“道路”-〉“单线转路”命令，选择道路块板形式及宽度参数，按“确定”，然后，在图中选择第2）步所绘的道路中心线，生成道路，重复此步操作，把所有道路中心线全部转为道路。

4) 道路交叉口处理。使用“交叉处理”或“单交叉口”命令。

5) 人工修改交叉口。自动交叉口处理后，可能存在某些交叉口处理不完善情况，用户可以通过人工方法，用“VV”命令圆角修改。

6) 喇叭口拓宽处理。如果道路交叉口需要进行喇叭口处理的,可进行该步操作，否则跳过。

7) 生成坐标。使用“道路标注”-〉“所有坐标”命令。

8) 生成道路宽度标注。使用“道路标注”-〉“所有宽度”命令。

9) 生成弯道半径标注。使用“道路标注”-〉“所有半径”命令。

10) 标道路交叉口标高。使用“道路标注”-〉“单个标高”命令，逐次把所有道路交叉口的标高标注完。

11) 生成道路坡度、长度及箭头。使用“道路标注”-〉“所有坡度”命令。

12）标注道路断面符号。使用“断面符号”命令。

13）生成道路横断面图。使用“横断面图”或“单横断面”命令。

14) 插入图框、图签、会签等。使用“插入图框”命令

15) 生成坐标网。使用“生成坐标图”命令

16) 生成图例。使用“生成图例”命令。

流程图：
