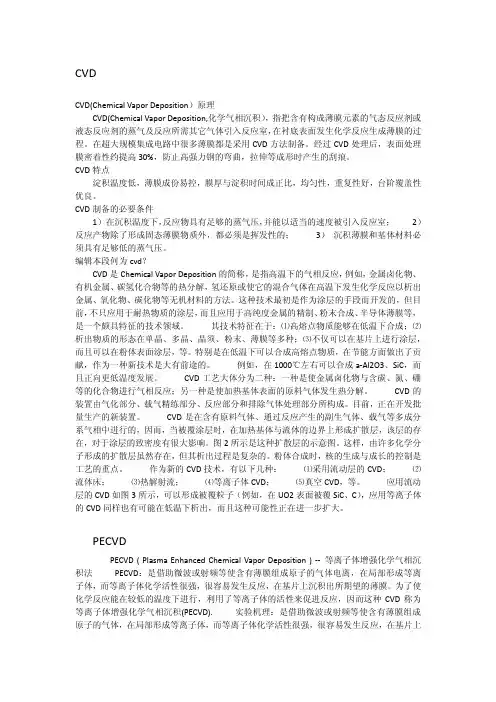

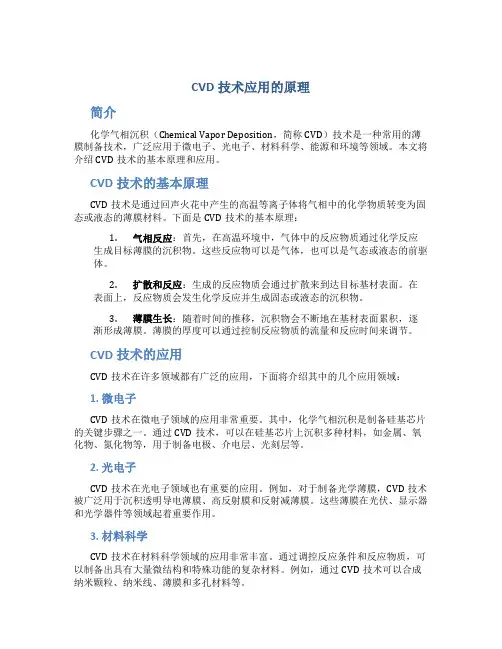

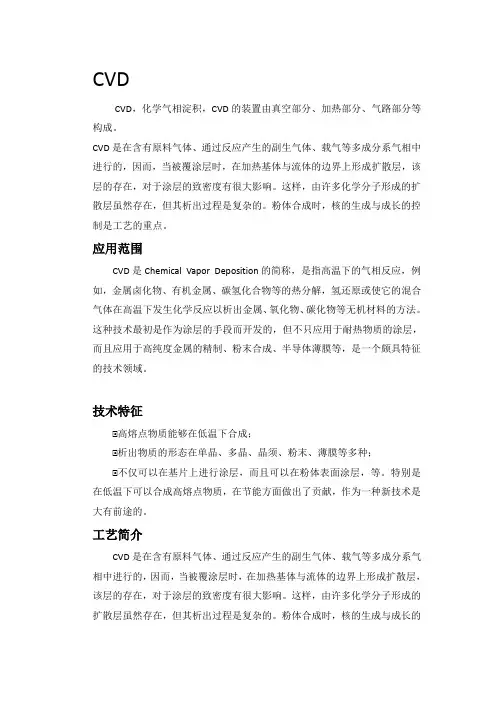

CVD知识简介

(完整word版)SerDes知识详解

SerDes知识详解一、SerDes的作用 1.1并行总线接口在SerDes流行之前,芯片之间的互联通过系统同步或者源同步的并行接口传输数据,图1.1演示了系统和源同步并行接口。随着接口频率的提高，在系统同步接口方式中,有几个因素限制了有效数据窗口宽度的继续增加。 ?时钟到达两个芯片的传播延时不相等(clock skew) ?并行数据各个bit的传播延时不相等(data skew) ?时钟的传播延时和数据的传播延时不一致(skew between data and clock) 虽然可以通过在目的芯片(chip #2)内用PLL补偿时钟延时差(clock skew)，但是PVT变化时，时钟延时的变化量和数据延时的变化量是不一样的。这又进一步恶化了数据窗口。源同步接口方式中，发送侧Tx把时钟伴随数据一起发送出去, 限制了clock skew对有效数据窗口的危害。通常在发送侧芯片内部，源同步接口把时钟信号和数据信号作一样的处理，

也就是让它和数据信号经过相同的路径，保持相同的延时。这样PVT变化时，时钟和数据会朝着同一个方向增大或者减小相同的量,对skew最有利。我们来做一些合理的典型假设，假设一个32bit数据的并行总线， a)发送端的数据skew = 50 ps ---很高的要求 b)pcb走线引入的skew = 50ps ---很高的要求 c)时钟的周期抖动jitter = +/-50 ps ---很高的要求 d)接收端触发器采样窗口= 250 ps ---Xilinx V7高端器件的IO触发器可以大致估计出并行接口的最高时钟= 1/(50+50+100+250) = 2.2GHz (DDR)或者1.1GHz (SDR)。利用源同步接口，数据的有效窗口可以提高很多。通常频率都在1GHz以下。在实际应用中可以见到如SPI4.2接口的时钟可以高达DDR 700MHz x 16bits位宽。DDR Memory接口也算一种源同步接口，如DDR3在FPGA中可以做到大约800MHz的时钟。要提高接口的传输带宽有两种方式，一种是提高时钟频率，一种是加大数据位宽。那么是不是可以无限制的增加数据的位宽呢？这就要牵涉到另外一个非常重要的问题-----同步开关噪声(SSN)。这里不讨论SSN的原理，直接给出SSN的公式：SSN = L *N* di/dt。 L是芯片封装电感，N是数据宽度，di/dt是电流变化的斜率。随着频率的提高，数据位款的增加，SSN成为提高传输带宽的主要瓶颈。图1.2是一个DDR3串扰的例子。图中低电平的理论值在0V,由于SSN的影响，低电平表现为震荡，震荡噪声的最大值达610mV，因此噪声余量只有1.5V/2-610mV=140mV。

眼图常用知识介绍

眼图常用知识介绍关于眼图及其测量大家已经做了较多的讨论传输指标测试大全其侧重于眼图的定义和测量光眼图分析张轩/22336著以及色散对长距离传输后的眼图的影响如下降时间消光比信噪比以及如何从各个方面来衡量一个眼图的优劣现在我们公司常用的测量眼图的仪器为CSA8000 1眼图与常用指标介绍下图为一个10G光信号的眼图右边一栏为这个光信号的一些测量值ExdB交叉点比例QF平均光功率Rise下降时间峰值抖动 RMSJ 消光比定义为眼图中电平比电平的值传输距离又不同的要求Ｇ．９５７的建议衡量器件是否符合要求除了满足建议要求之外一般的对于FP/DFB直调激光器要求ＥＭＬ电吸收激光器消光比不小于10dBμ?ê??a2￠2?òa??×???1a±è

可以无限大将导致激光器的啁啾系数太大不利于长距传输与速率的最低要求消光比大0.5~1.5dB???ùò???3??a?′ò???êy?μê?o|????1a±èì???á? μ????ó??2úéú?òí¨μà′ú??3?±ê??óD2úéú?ó??2￠?òí¨μà′ú???ú×???±êòa?ó?à′ó???éò? óéóú′?ê?1y3ì?Dμ????óê?2àμ???2?μ??à??óú·￠?í2àé?ò?±￡?¤?óê?2àμ???2?μ?±èày?ú′ó??50ê1μ??óê?2àμ?áé???è×???ò?°?·￠?í2à??2?μ?±èày?¨òé?????ú4045 Q因子综合反映眼图的质量问题表明眼图的质量越好光功率一般来说1???????ú2??ó1a?￥??μ??é????越高越好越高越好如果需要准确地测量光功率信号的上升时间下降的快慢的变化的时间下降时间不能大于信号的周期的40如9.95G信号要求其上升峰可以定性反映信号的抖动大小这两个测量值是越小越好如Agilint 的37718 在测量抖动的时候才能保证测量值相对准确做为一个比较参考一般在发送侧的测量值都大于30dB

信号完整性分析基础系列之一——眼图测量

信号完整性分析基础系列之一 ——关于眼图测量（上）汪进进美国力科公司深圳代表处内容提要：本文将从作者习惯的无厘头漫话风格起篇，从四个方面介绍了眼图测量的相关知识：一、串行数据的背景知识; 二、眼图的基本概念; 三、眼图测量方法; 四、力科示波器在眼图测量方面的特点和优势。全分为上、下两篇。上篇包括一、二部分。下篇包括三、四部分。您知道吗？眼图的历史可以追溯到大约47年前。在力科于2002年发明基于连续比特位的方法来测量眼图之前，1962年-2002的40年间，眼图的测量是基于采样示波器的传统方法。您相信吗？在长期的培训和技术支持工作中，我们发现很少有工程师能完整地准确地理解眼图的测量原理。很多工程师们往往满足于各种标准权威机构提供的测量向导，Step by Step，满足于用“万能”的Sigtest软件测量出来的眼图给出的Pass or Fail结论。这种对于Sigtest的迷恋甚至使有些工程师忘记了眼图是可以作为一项重要的调试工具的。在我2004年来力科面试前，我也从来没有听说过眼图。那天面试时，老板反复强调力科在眼图测量方面的优势，但我不知所云。之后我Google“眼图”，看到网络上有限的几篇文章，但仍不知所云。刚刚我再次Google“眼图”，仍然没有找到哪怕一篇文章讲透了眼图测量。网络上搜到的关于眼图的文字，出现频率最多的如下，表达得似乎非常地专业，但却在拒绝我们的阅读兴趣。 “在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。如果将输入波形输入示波器的Y轴，并且当示波器的水平扫描周期和码元定时同步时，适当调整相位，使波形的中心对准取样时刻，在示波器上显示的图形很象人的眼睛，因此被称为眼图（Eye Map）。二进制信号传输时的眼图只有一只“眼睛”，当传输三元码时，会显示两只“眼睛”。眼图是由各段码元波形叠加而成的，眼图中央的垂直线表示最佳抽样时刻，位于两峰值中间的水平线是判决门限电平。在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在示波器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。当有码

螺纹公差代号标准螺距螺纹知识

螺纹公差代号标准螺距螺纹知识故障阀门转速粘度流量圆弧齿轮泵常见故障设备工程扇形系统基础济钢第三炼钢厂板坯连铸机工程控制要点分析法兰公称代号公制压力采购法兰的法兰公称标记系列钢管兰标记与标螺纹高压锅成本阀体阀门丹佛斯角化工填料垫片螺纹叶轮化工泵密封阀门螺纹公称法兰管道通用设备阀密封圈填料公称4.8尺寸硬填料密封螺纹油管螺距误差工件保证API油管螺栓后桥螺纹螺帽螺钉汽车摩托车螺纹油管环状石油接触面石油油管垫片介质螺纹压力填料泵的密封与螺纹,公差,代号,标准,螺距,直径,梯形螺纹在产品占有极其重要的位置, 就用途而言,目前公司产品中所用到的绝大部份螺纹属于连接用螺纹,它包括米制普通螺纹（公制螺纹）、惠氏螺纹、美国统一螺纹及“柱/柱”配合的管螺纹.而“ 螺纹在产品占有极其重要的位置, 就用途而言,目前公司产品中所用到的绝大部份螺纹属于连接用螺纹,它包括米制普通螺纹（公制螺纹）、惠氏螺纹、美国统一螺纹及“柱/柱”配合的管螺纹.而“柱/锥”和“锥/ 锥”配合的管螺纹则同时具有连接和密封之双重功效.另外,我公司部份产品中所用的慢开阀芯(螺旋阀芯)的螺纹副则属于传动类螺纹,这类螺纹多为梯形螺纹、矩形螺纹或锯齿形螺纹,它们主要用于传动类用途,但也可用于连接用途. 今天，我将简单介绍一下几类常用螺纹的基本知识及其相关的加工工艺。因为本人才识有限，所编讲稿中必有一些错误之处，希望各位能及时给予指出与纠正，谢谢！螺纹的分类方法 1) 用途分类法分为: 紧固螺纹、密封螺纹、管螺纹、传动螺纹、普通(或一般用途)螺纹、专用螺纹等. 2) 牙型分类法分为: 梯形螺纹、锯齿形螺纹、矩形螺纹、三角形螺纹、短(或矮)牙螺纹、60 °及55°螺纹等. 3) 配合性质或型式法分为: 过渡配合螺纹、过盈配合螺纹、间隙配合螺纹、“锥/锥”配合螺纹、“柱 /锥”配合螺纹、“柱/柱”配合螺纹等. 4) 螺距或直径大小分类法分为: 粗牙螺纹、细牙螺纹、超细牙螺纹、小螺纹等. 5) 单位分类法分为: 英制螺纹和米制螺纹. 6) 发明者姓氏或发明国分类法分为: 惠氏螺纹、美制螺纹、英制螺纹、统一螺纹等. 上述六种分类法中,用途分类法为最基本的分类方法. 卫浴行业常用螺纹汇总卫浴行业常用螺纹的标注形式举列第一章公制普通螺纹 1.1 公制普通螺纹综述

眼图测量

眼图——概念与测量（摘记）中文名称：眼图英文名称： eyediagram;eye pattern 定义：示波器屏幕上所显示的数字通信符号,由许多波形部分重叠形成，其形状类似“眼”的图形。“眼”大表示系统传输特性好；“眼”小表示系统中存在符号间干扰。一．概述 “在实际数字互连系统中，完全消除码间串扰是十分困难的，而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律，还不能进行准确计算。为了衡量基带传输系统的性能优劣，在实验室中，通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响，这就是眼图分析法。在无码间串扰和噪声的理想情况下，波形无失真，每个码元将重叠在一起，最终在示波器上看到的是迹线又细又清晰的“眼睛”，“眼”开启得最大。当有码间串扰时，波形失真，码元不完全重合，眼图的迹线就会不清晰，引起“眼”部分闭合。若再加上噪声的影响，则使眼图的线条变得模糊，“眼”开启得小了，因此，“眼”张开的大小表示了失真的程度，反映了码间串扰的强弱。由此可知，眼图能直观地表明码间串扰和噪声的影响，可评价一个基带传输系统性能的优劣。另外也可以用此图形对接收滤波器的特性加以调整，以减小码间串扰和改善系统的传输性能。通常眼图可以用下图所示的图形来描述，由此图可以看出：（1）眼图张开的宽度决定了接收波形可以不受串扰影响而抽样再生的时间间隔。显然，最佳抽样时刻应选在眼睛张开最大的时刻。（2）眼图斜边的斜率，表示系统对定时抖动（或误差）的灵敏度，斜率越大，系统对定时抖动越敏感。

（3）眼图左（右）角阴影部分的水平宽度表示信号零点的变化范围，称为零点失真量，在许多接收设备中，定时信息是由信号零点位置来提取的，对于这种设备零点失真量很重要。 (4）在抽样时刻，阴影区的垂直宽度表示最大信号失真量。（5）在抽样时刻上、下两阴影区间隔的一半是最小噪声容限，噪声瞬时值超过它就有可能发生错误判决。（6）横轴对应判决门限电平。” 二、眼图的一些基本概念 —“什么是眼图？” “眼图就是象眼睛一样形状的图形。图五眼图定义” 眼图是用余辉方式累积叠加显示采集到的串行信号的比特位的结果，叠加后的图形形状看起来和眼睛很像，故名眼图。眼图上通常显示的是1.25UI的时间窗口。眼睛的形状各种各样，眼图的形状也各种各样。通过眼图的形状特点可以快速地判断信号的质量。图六的眼图有“双眼皮”，可判断出信号可能有串扰或预（去）加重。图六“双眼皮”眼图图七的眼图“眼睛里布满血丝”，这表明信号质量太差，可能是测试方法有错误，也可能是PCB布线有明显错误。

国标螺纹的一般知识一螺纹的分类1螺纹分内螺纹和外螺纹

第一章国标螺纹的一般知识一. 螺纹的分类 1. 螺纹分内螺纹和外螺纹两种； 2. 按牙形分可分为：1）三角形螺纹2）梯形螺纹3）矩形螺纹4）锯齿形螺纹； 3. 按线数分单头螺纹和多头螺纹； 4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH； 5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹 1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）； 2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种； 2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。 2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。 3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度； 3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径 M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7 M6 1 4.9 5 5.9 M27 3 23.8 24 26.7 M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6 M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6 M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5 M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5 M16 2 13.8 14 15.7 M48 5 42.5 43 47.5 M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5 M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.5 3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中D为公称直径，P为螺距。三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同） 1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。 2. 用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。外螺纹只有圆锥一种形式。牙型如下：锥度1：16，牙形角55°，旧螺纹标准示例：ZG3/8； 3. 标记示例：圆锥内螺纹Rc 3/8 圆柱内螺纹Rp3/8 圆锥外螺纹R3/8

螺纹知识简介

螺纹知识简介 1．螺纹（screw thread）的定义：是指刻在螺栓、螺母或丝杠上起联接作用或传动作用的连续凸起和沟槽部分（亦即在圆柱或圆锥表面，沿着螺旋线所形成的具有相同剖面的连续凸起）。注：凸起是指螺纹两侧面间的实体部分，又称牙。 2．螺纹的形成：当一个与圆柱（圆锥）轴线共面的平面图形（三角形、矩形、梯形等）绕圆柱（圆锥）作螺旋运动，得到一圆柱（圆锥）体称之为螺纹。在圆柱外表面加工形成的螺纹称为外螺纹，在圆柱孔内表面加工形成的螺纹称为外螺纹。 3．螺纹的分类： 4．螺纹五要素：要使一对内、外螺纹能够旋合在一起，必须满足五个条件，即牙形（三角牙、梯形牙、锯齿牙、矩形牙）、大径、螺距（导程）、线数（单线螺纹或多线螺纹）、旋向（左旋或右旋）。 5．螺纹术语： a) 螺旋线（helix）：沿着圆柱或圆锥表面运动的点的轨迹。 b) 外螺纹（external thread）：在圆柱或圆锥外表面上所形成的螺纹。反之为内螺纹internal thread。 c) 右旋螺纹（right hand thread）：顺时针旋转时旋入的螺纹。反之为左旋螺纹left hand thread。 d) 单线螺纹（single start thread）：沿一条螺旋线所形成的螺纹（同一圆柱面上只切削一条螺纹）。反之为多线螺纹multi start thread（同一圆柱面上切削两条以个螺纹）。 e) 螺纹牙型（form of thread）：在通过螺纹轴线的剖面上，螺纹的轮廓形状（即螺纹牙齿的剖面形状，

联接用螺纹采用三角形，传动用螺纹采用梯形、锯齿形、矩形等）。 f) 牙顶（crest ）：螺纹凸起的顶部，连接相邻两个牙侧的螺纹表面。反之为牙底（root ） g) 牙型高度（height of form ）：在螺纹牙型上，牙顶到牙底在垂直于螺纹轴线方向上的距离。 h) 牙型角（included angle ）：在螺纹牙型上，两相邻牙侧间的夹角。 i) 公称直径（nominal diameter ）：用来代表螺纹尺寸的直径。（注：管螺纹用尺寸代号表示） j) 螺纹轴线（axis of thread ）：中径圆柱或圆锥的轴线。 k) 中径线（pitch line ）：中径圆柱或圆锥的母线。 l) 大径（major diameter ）：与外螺纹牙顶或内螺纹牙底相切的假象圆柱或圆锥的直径。反之为小径（minor diameter ）。大径是代表螺纹尺寸的直径，又称公称直径。 m) 中径（pitch diameter ）：一个假象圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙型上沟槽与凸起宽度相等的地方，该假象圆柱或圆锥称为中径圆柱或圆锥。 n) 螺距（pitch ）：相邻两牙在中径线上对应两点间的轴向距离。 6．管螺纹的分类与应用 7．外螺纹规定的画法（国家标准规定螺纹不按其真实投影绘制，而采用以下规定画法——因为螺纹为标准件）： ① 大径用粗实线； ② 小径用细实线； ③ 倒角圆不画； ④ 小径只画3/4圆； ⑤ 螺纹终止线用粗实线。 8．内螺纹规定的画法： ① 大径用细实线； ② 小径用粗实线； ③ 倒角圆不画； ④ 大径只画3/4圆； ⑤ 螺纹终止线用粗实线； ⑥ 剖面线画到粗实线，未剖全部用虚线。 9. 右旋螺纹与左旋螺纹的判定：方法一：沿螺纹轴线方向放置，若螺纹的右端高于左端的为右旋螺纹，反之为左旋螺纹。方法二： 10. 螺纹规格的检验： ① 首先确定“牙形”。 ② 用标准的牙规确定“牙距”。 ③ 用精度较高的卡尺确定“大径”。管螺纹牙型角为60°的英寸制管螺纹牙型角为55°的英寸制管螺纹英国人约瑟夫·惠特思提出，惠式管螺纹来源于美国，布式锥螺纹
