智能变电站继电保护和电网安全自动装置二次工作安全措施单(票)格式、隔离点示例
二次工作安全措施票
执行
安全措施内容
恢复
备注
1、此票不能代替工作票；
2、此票与工作票同步使用。
执行人：监护人：恢复人：监护人：
参考文件：RL-C01-0011表单编号：RD-C01-0040
二次工作安全措施票
二次工作安全措施票（A4票样）
单位对应工作票编号
被试设备名称
工作负责人
工作时间Biblioteka 月日工作票签发人工作条件：
1.一次设备运行情况：
2.被试保护作用的断路器：
3.被试保护屏上的运行设备：
4.被试保护屏、端子箱与其它保护连接线：
安全措施：包括应打开及恢复压板、直流线、交流线、信号线、联锁线和联锁开关等，按工作顺序填用安全措施
智能变电站运维检修二次安全措施分析
智能变电站运维检修二次安全措施分析殷永杰（国网宜兴市供电公司）摘 要：随着计算机技术和智能控制技术的协同作用，中国的变电站建设正在逐步朝着智能化的方向迈进。
为了最大限度地发挥智能变电站的潜力，提升控制水平，必须采用单一的规范格式，并对设备进行正确的规划。
本文主要分析了智能变电站中运维检修二次安全措施。
智能变电站可通过与计算机软件相融合，实现更精准的成本控制，从而提升其可控性。
关键词：智能变电站；运维检修；二次安全0 引言随着现代科技的迅猛发展，智能变电站中各项功能的应用正逐渐向数字化、标准化转型，这也对二次设备的维护提出了更为苛刻的要求。
传统的硬板电缆连接方式在变电站内已被采用，取而代之的是带有虚拟回路的光纤连接方式。
为了确保智能变电站正常稳定的运行，必须做好保护工作，尤其要重视保护一级设备和二级设备之间的隔离与闭锁措施。
因此在维护二级设备的过程中，如何优化安全措施是一项至关重要的任务。
1 智能变电站特点1.1 结构网络化智能变电站是一种基于通信规范的技术，它将智能一次设备、网络中的二次设备和继电保护功能转化为通过单元、保护装置和系统的组合实现的智能终端。
智能变电站的出现为电网安全运行提供了可靠保障。
通常情况下，智能变电站的运行模式可以划分为三个层次，分别是站内控制、处理和检测。
站内主变压器作为一个重要电气设备，在整个电力系统中起着非常关键的作用。
通过以太网光纤网络连接各类设备，以实现对设备信息传输的精准控制。
在此基础上还可以设置多个间隔层，将每个间隔层都作为一个独立的整体进行监控，这样就能对整个电网运行情况实施全面管理。
数字化模式的应用使得整个控制信号的结构发生了翻天覆地的变化，与传统的变电站相比，这种变化带来了巨大的差异，因此二次安全保障措施也随之发生了变化［1］。
智能变电站报文数据特征如表1所示。
表1 智能变电站报文数据特征1.2 规约报文应用较多在我国，传统的变电站大多采用简单的结构，主要依赖于开关和电缆接入控制，而新兴的数字变电站则主要利用光纤网络信号和开关来实现数字化控制。

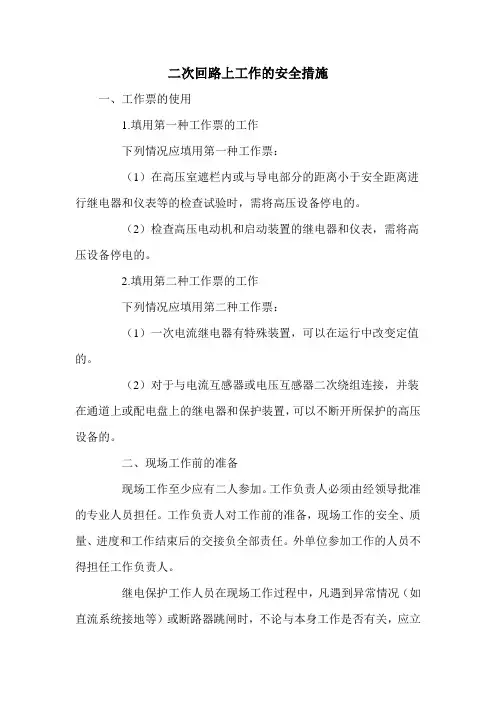

二次回路上工作的安全措施
二次回路上工作的安全措施一、工作票的使用1.填用第一种工作票的工作下列情况应填用第一种工作票：（1）在高压室遮栏内或与导电部分的距离小于安全距离进行继电器和仪表等的检查试验时，需将高压设备停电的。
（2）检查高压电动机和启动装置的继电器和仪表，需将高压设备停电的。
2.填用第二种工作票的工作下列情况应填用第二种工作票：（1）一次电流继电器有特殊装置，可以在运行中改变定值的。
（2）对于与电流互感器或电压互感器二次绕组连接，并装在通道上或配电盘上的继电器和保护装置，可以不断开所保护的高压设备的。
二、现场工作前的准备现场工作至少应有二人参加。
工作负责人必须由经领导批准的专业人员担任。
工作负责人对工作前的准备，现场工作的安全、质量、进度和工作结束后的交接负全部责任。
外单位参加工作的人员不得担任工作负责人。
继电保护工作人员在现场工作过程中，凡遇到异常情况（如直流系统接地等）或断路器跳闸时，不论与本身工作是否有关，应立即停止工作，保持现状，待查明原因，确定与本工作无关时方可继续工作；若异常情况是本身工作所引起，应保留现场并立即通知值班人员，以便及时处理。
现场工作前必须做好充分准备，其内容包括：（1）了解工作地点一、二次设备运行情况，本工作与运行设备有无直接联系（如自投、连切等），与其他班组有无需要相互配合的工作。
（2）拟订工作重点项目及准备解决的缺陷和薄弱环节。
（3）应具备与实际状况一致的图纸、上次检验的记录、最新整定通知单、检验规程、合格的仪器仪表、备品备件、工具和连接导线等。
（4）工作人员明确分工并熟悉图纸与检验规程等有关资料。
（5）对一些重要设备，特别是复杂保护装置或有连跳回路的保护装置，如母线保护、断路器失灵保护等的现场校验工作，应由工作负责人编制试验方案和填写继电保护安全措施票（见表2-8-1），经技术负责人审批后才能开始工作。
三、现场工作的安全措施二次回路上的工作是一种安全技术性比较强的工作，它要求工作人员不仅工作细腻，而且要采取必要的安全措施。
智能变电站继电保护和电网安全自动装置二次工作安全措施单(票)格式、隔离点示例
附 录 A（资料性附录）二次工作安全措施单（票）格式日常运行维护及定检现场作业等工作应按照本标准关于二次工作安全措施单（票）的要求执行，其中二次工作安全措施单（票）的格式见表A.1与表A.2。
表A.1 二次工作安全措施单（票）格式单位二次工作安全措施单（票）编号对应工作票编号被试设备及保护名称工作负责人工作时间年月日签发人工作内容：安全措施：包括应退出和投入出口和开入软压板、出口和开入硬压板、检修硬压板，解开及恢复直流线、交流线、信号线、联锁线和联锁开关，断开或合上交直流空开，拔出和插入光纤等，按工作顺序填用安全措施，并填写执行安全措施后导致的异常告警信息。
已执行，在执行栏上打“√”，已恢复，恢复栏上打“√”序号执行安全措施内容恢复执行工作恢复工作执行人监护人恢复人监护人执行时间恢复时间表A.2 二次工作安全措施单（票）格式2____________________厂站二次设备及回路工作安全技术措施单措施单编号：2017-04-1-017-001(建议格式)工作票编号 2017-04-1-017序号 执行 时间 安全技术措施内容 恢复 时间工作负责人 （审批人） 执行人 监护人 恢复人 监护人备注：说明：安全技术措施应按照工作顺序填写。
已执行，在执行栏打“√”，已恢复，在恢复栏打“√”，并在对应的时间栏填写执行和恢复的具体时间，不需恢复的，在恢复栏打 “○”，在时间栏划横杠“—”。
附 录 B（资料性附录）典型二次安全措施隔离点示例B.1 线路保护以220kV线路间隔线路保护为例，有如图B.1的物理、逻辑连接关系。
图B.1 线路间隔二次安措隔离点根据工作类型的不同，220kV线路间隔可能需要进行隔离的对象（点）如下：○1线路合并单元发线路电流至母线保护○2线路合并单元发线路电流电压至线路保护○3线路保护发启动失灵至母线保护○4线路保护发远跳、本侧电流、开关位置至对侧线路保护○5线路智能终端发母线侧隔刀位置至母线保护○6线路智能终端发断路器位置、闭重至线路保护○7线路保护发跳闸、重合闸至线路智能终端○8母线保护发跳闸至线路智能终端B.2 母线保护以220kV母线保护为例，有如图B.2的物理、逻辑连接关系。
二次工作安全措施票的工作内容
二次工作平安措施票的工作内容二次工作平安措施票的工作内容1. 检查保护屏上所有切换的.开关、压板所在位置并做好记录2. 检查保护屏上切换之旁路保护运行的设备，做好防止误碰设备、误切切换开关的防误措施。
3. 断开保护屏上跳闸压板和合闸压板4. 检查保护屏后电压空气开关位置、保护直流开关位置、控制屏操作直流开关位置，并做好记录。
5. 断开电压空气开关和电压小母线至保护屏上端子，防止电压小母线短路或接地。
6. 断开保护屏后电流二次回路，假如开关在运行中，端子排上电流二次回路外侧必须短路并接地良好，才能翻开电流端子，防止电流互感器二次回路开路。
7. 断开至母差失灵启动回路，线头做好绝缘措施，防止误启动。
8. 断开保护至录波启动回路，线头做好绝缘措施，防止误启动录波器。
9. 断开保护屏上信号+电，线头做好绝缘措施，防止发信后，干扰运行人员。
10. 投上检修压板。
11. 做以上安措必须二人一起工作，一人执行，一人监护。
12. 恢复电压空气开关、电流二次回路端子、压板时都要用万用表测量电压确无短路、电流回路无开路、跳闸压板无电压后才能操作。
13. 工作完毕后恢复工作前位置。
主变保护屏二次工作平安措施票(参考)1. 检查保护屏上所有切换开关、电流切换端子、压板位置，并做好记录。
2. 检查保护屏后电压空气开关、保护直流开关、控制屏操作电位置，并做好记录。
3. 断开保护屏上跳闸压板，尤其是跳旁路与母联压板，做好防误措施，防止误跳。
4. 断开电压空气开关和电压小母线(母线、旁路)至保护屏上端子，防止电压二次回路短接或接地。
5. 断开保护屏上电流二次回路端子，假如电流二次回路在运行中(本侧、旁路)要在端子排外侧短接并接地良好，防止电流二次回路开路，断开差动保护电流二次回路接地点。
6. 断开母差失灵起动回路，主变解除母差电压闭锁回路，线头做好绝缘措施，防止误起动母差回路。
7. 断开保护起动录波器回路，线头做好绝缘措施，防止误起动录波器。
智能变电站继电保护和安全自动装置检修作业安全措施的实施方法
智能变电站继电保护和安全自动装置检修作业安全措施的实施方法摘要：在经济快速发展的背景下,迫切需要对继电保护装置开展状态检修,目的是确保变电站设备的安全可靠运行。
为了减少对设备的检修次数,确保供电的可靠性,要根据设备的运行状态进行检修,检测分析设备运行状态,做到有针对性地对设备进行检修,实现设备的经济运行。
本文从智能变电站的特质入手，重点探讨智能变电站继电保护二次安全措施的具体实施方法。
关键词：智能变电站、继电保护、安全措施1 智能变电站与常规变电站的区别对于继电保护及厂站端自动化从业人员来说，智能变电站与常规变电站有着本质的区别，特别是它给从业人员带来了三个新事物。
1.1 GOOSEGOOSE是一种面向对象的变电站事件。
主要用于实现在多IED之间的信息传递，包括传输跳合闸命令，告警信息，间隔互锁等，具有高传输成功率。
GOOSE基于发布/订阅机制，快速和可靠地交换数据集中的通用变电站事件数据值的相关模型对象和服务，以及这些模型对象和服务到ISO/IEC8802-3 帧之间的映射。
在智能变电站应用中，GOOSE可以简单理解为：用于实现开入开出功能。
1.2 SVSV基于发布/订阅机制，交换采样数据集中的采样值的相关模型对象和服务，以及这些模型对象和服务到ISO/IEC8802-3 帧之间的映射。
在智能变电站应用中，SV可以简单理解为：用于实现采样功能。
1.3 虚端子虚端子代替物理端子、逻辑连接替代物理连接。
对于常规变电站，保护测控装置的采样值输入、开关量、跳合闸出口等都一一对应于具体的端子，通过端子之间的电缆连接实现保护装置采样，出口，以及保护装置之间的配合等功能，不存在虚端子的概念。
而对于智能变电站，保护测控装置的采样值输入、开关量、跳合闸出口等基于SV 和GOOSE 实现。
GOOSE、SV 输入输出信号做为过程层传递的数字量信号，与传统屏柜的端子存在着对应的关系，但是为了便于形象地理解和应用GOOSE、SV 信号，将这些信号的逻辑连接点称为虚端子。
二次工作安全措施票(主变)
断开2号主变保护A屏后No.4GOOSE板（ 口）光纤（跳6602断路器直跳口：光配 层 口），断开前核对标示正确，清晰；（单装置校验）
14
断开2号主变保护A屏后No.4GOOSE板（ 口）光纤（跳2250断路器直跳口：光配 层 口），断开前核对标示正确，清晰；
15
以上光纤断开后，相关间隔智能终端、相关公共保护装置会告警，加强监视。
5
确认“GOOSE跳低压侧压板”确已退出；
6
确认“GOOSE启中压侧母差失灵压板”确已退出；
7
确认“GOOSE解中压侧复压闭锁压板”确已退出；
8
确认“GOOSE启7562断路器失灵压板”确已退出；
9
断开2号主变保护A屏后No.4GOOSE板（ 口）光纤（间隔组网口1：光配 层 口），断开前核对标示正确，清晰；
22
在主变本体汇控柜内打开至750稳控2屏的电流回路连片（ ）,并将用红色绝缘胶布封死；（主变停电检修）
23
在主变本体汇控柜内打开至220稳控1屏的电流回路连片（ ）,并将用红色绝缘胶布封死；（主变停电检修）
24
在主变本体汇控柜内打开至220稳控2屏的电流回路连片（ ）,并将用红色绝缘胶布封死；（主变停电检修）
25
在主变中压侧端子箱内打开至220母线保护A屏电流端子（ ）,并将用红色绝缘胶布封死；（主变停电检修）
26
在主变中压侧端子箱内打开至220母线保护B屏电流端子（ ）,并将用红色绝缘胶布封死；（主变停电检修）
27
检查确已拉开主变保护A屏高压侧电压空开（ ）、中压
侧电压空开（ ）、低压侧电压空开（ ），将用
16
在主变保护A屏端子排断开电流连片（高:
）；
16 智能变电站继电保护二次安全措施
1417
重庆市电机工程学会 2012 年学术会议论文
(2) 在线路保护检验时，有可能在合并单元 处进行保护检验，将母线保护装置软压板中检验 回路软压板退出，使检验回路合并单元发送的数 据不会被母差保护计算，将定检保护测控装置、 智能终端置检修压板投入，使检验保护发出的启 动失灵信号无效，这样可以防止工作过程中造成 失灵保护误动,。 (3) 电流电压互感器更换、检修、预试或其 他工作完后若需做试验，为防止试验电流电压注 入运行保护装置，应在采用该互感器数值的保护 装置处，断开相应回路光纤，或退出软压板，以 确保保护不误动作。如母差失灵保护、主变差动 保护或线路纵差保护等。 (4) 在进行保护测控功能实验过程中，需要 断开保护测控装置的采样光纤，接入实验数据， 然后恢复尾纤，插拔尾纤需按标识进行，例如某 采样尾纤标识为―1n B2 RX1 保护采样‖，按顺序 先找到装置―1n‖,然后 2 号插件， 最后接口―RX1‖， 确认为保护采样光纤，这样一一对应可以防止误 插拔光纤。
参考文献
[1] 戎俊康 浅析智能变电站建设对继电保护工作的新 要求 《中国电力教育：下》2011 年 第 12 期 [2] 张前 关于变电站二次系统若干设计问题与方法的 探讨 《北京电力高等专科学校学报：自然科学版》 2012 年 第 2 期
1418
始终有人监护。 (3) 智能变电站中的保护测控装置没有了连 片和二次接线，二次安全措施需要依靠软压板， 对于软压板不能再作为保护定值的内容进行管 理。软压板整合了原来的功能压板和出口压板， 不仅检修调试人员要对其进行操作，运行值班人 员日常的操作也要修改软压板，为保证它的正确 性，应要求运行值班人员在对其进行操作后或检 修调试工作结束后对其进行核对。 (4) 智能变电站中的保护测控装置和智能终 端设有―置检修‖的硬压板，它的作用是将装置发 送的 GOOSE 报文中的―test‖位置一，目的是告诉 其它设备此装置正处于检修中的信息，收到这个 信息的其它装置虽然仍然和它有信息交换，但是 不再互相操作，如果同时有多个装置在检修状态 中，它们之间是可以互相操作的。因此应擅用检 修状态压板，在某装置从系统中退出运行的时候 就应投入该压板，例如某线路检修，相应的保护 测控装置、智能终端、合并单元应退出运行，它 们的检修压板应全部投入，这样既能保证不影响 其它运行设备又能保证实验正常进行。检修压板 与软压板的安全措施同时作用，相互补充，是不 可或缺的。 (5) 智能变电站中的检修调试人员所使用的 仪器仪表和工具发生了很大的变化，很多工作必 须依靠计算机完成，在计算机上通常会使用很多 工具软件来进行 IP 地址、MAC 地址的确认，抓 取和记录实时数据等操作。这些工具软件涉及各 个方面，有针对设备的，有针对网络的，工作人 员应熟悉这些软件的功能，它们不能在没有进行 试验的情况下用于各个装置或交换机，避免在使 用软件的过程中向装置或变电站内网络发送危 险的数据和指令。
