2020-2021年中考物理分类汇编欧姆定律
2020-2021年中考物理分类汇编欧姆定律一、欧姆定律选择题1．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。
闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。
下列说法错误的是（）A. 电源电压为15 VB. 电阻R的阻值为30 ΩC. 电阻R最小功率为7.5WD. 在加满油后，1 min内电阻R产生的热量为450 J【答案】C【解析】【解答】根据和电源电压不变的特点，利用电路的两种状态，可得关系式：，解得R为30Ω，代入得：故电源电压为15 V，AB选项正确，但不符合题意；电阻R最小功率时，即电流最小时的功率，，C 错误，符合题意；在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为：，D正确，但不符合题意。
【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R 产生的热量.2．如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中（）A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大【答案】 D【解析】【解答】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器滑片向某一方向滑动时，灯泡变暗，则灯泡的实际功率变小，因串联电路中各处的电流相等，由P=I2R可知，电路中的电流变小，即电流表的示数变小，AB不符合题意；由U=IR可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，C不符合题意、D符合题意。
故答案为：D【分析】结合电路图，理清元件的连接方式及电表的测量对象，当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，则灯泡的实际功率变小，根据串联电路的电流特点和P=UI=I2R可知电路中电流的变化，再根据欧姆定律可知灯泡两端的电压变化，利用串联电路的电压特点可知滑动变阻器两端电压变化.3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．4．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．5．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D. 电压表示数变大，电阻R1的电功率变大【答案】 D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。
故答案为：D【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑动变阻器的滑片向右移动时，连入电路中的电阻的变化并结合欧姆定律、电功率计算公式分析电压表和电流表示数的变化及功率变化.6．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
故答案为：B。
【分析】根据Q= 求出R2的值，根据欧姆定律I= 求出滑片P置于变阻器的B端和位于中点时电路中的电流，根据P=I2R得出R1的功率之比，根据串联电路电压的规律列出方程①②，求出电源电压、R1的阻值。
7．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．8．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光，灯L的电阻会随电流变化,如果将滑动变阻器的滑片P向右滑动,电压表的示数和灯正常发光时示数相同,则下列说法中正确的是（）A. 灯L变暗，灯两端电压变小B. 灯L变暗，灯的实际功率变小C. 灯L变亮，灯两端电压变大D. 灯L变亮，灯的实际功率变大【答案】A【解析】【解答】将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据可知，电路中的电流变小；根据可知，灯泡两端的电压变小，由可知，灯泡的实际功率变小，故灯泡变暗。
故答案为：A【分析】灯泡和滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测量电路的电流；根据滑片的移动判断接入电路电阻的变化和电路总电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端电压的变化，根据P=I2R可知灯泡实际功率的变化和灯泡亮暗的变化，根据串联电路的电压特点可知电压表示数的变化.9．如图所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等. 闭合电键S 后，电流表示数最小的是（）A. B. C. D.【答案】 A【解析】【解答】A图中电流表与一个电阻串联后又与开关并联，所以开关闭合后将其短路，电流表的示数为零；B图中开关闭合后，两电阻并联，电流表测量干路电流，示数为：；C图中两电阻串联，开关闭合后，电流表示数为：；D图中两电阻并联，电流表测量一个支路的电流，示数为： .所以A图中电流表示数最小，故答案为：A .【分析】A、开关闭合后，为上面的电阻的简单电路，电流表与下面的电路被短路，电流表示数为零；BCD、开关闭合后，根据电路的连接方式，利用欧姆定律分别列出电流的表达式，再比较大小 .10．如图甲所示，电源电压恒为12V，闭合开关S，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W；图乙、丙分别是变阻器滑片P从a端滑到b端的过程中两组物理量的关系图象，则（）A. 滑片P在 a 端时，R1的阻值为20Ω、消耗的电功率为2WB. 滑片P在b端时，电路消耗的总功率为1.2WC. 图乙反映的是电压表与电流表示数的关系D. 图丙反映的 R2 与 R1 的电功率比值 k 与 R2 的关系【答案】 D【解析】【解答】解：由图知，两电阻串联，电压表测R2的电压，电流表测电路中的电流，当滑片P在a端时，电流表示数为0.1A，R2消耗的电功率为1W，根据串联电路电流的规律及P＝I2R，故R滑大＝＝＝100Ω；AC、P在a端时，变阻器连入电路中的电阻最大，由分压原理，R2的电压最大，即电压表示数最大，电路中的电流最小；P滑到b端时，变阻器连入电路中的电阻为0，R2的电压为0，电路中的电流最大，故乙图反映的是变阻器的电流随电压的变化关系，即电流表与电压表示数的关系，C选项中，因果关系搞反了，C不符合题意；当 P在a端时，由图乙知，电压表示数为10V，根据串联电路电压的规律，R1的电压为：U1＝12V﹣10V＝2V，根据分压原理，＝，R1＝ R滑大＝×100Ω＝20Ω；R1消耗的电功率为：P1＝＝＝0.2W，A不符合题意；B、滑片P在b端时，电路中的电流为0.6A，电路消耗的总功率为：P＝UI＝12V×0.6A＝7.2W；B不符合题意；D、根据串联电路电流的规律及P＝I2R，R2 与 R1 的电功率比值：k＝＝，将R1＝20Ω代入得：k＝，即k与R2成正比，为过原点的直线，当R2＝100Ω时，k＝5，即图丙反映的是R2与R1的电功率比值k 与R2的关系，D符合题意。
中考物理模拟试题分类汇编——专题11电路与欧姆定律

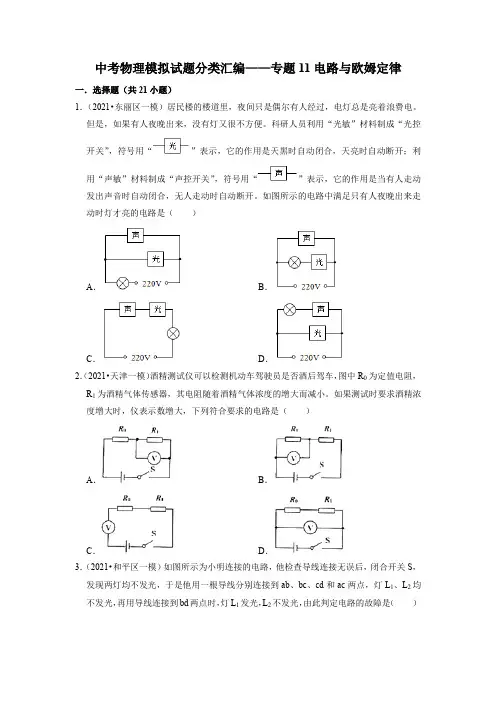

中考物理模拟试题分类汇编——专题11电路与欧姆定律一．选择题（共21小题）1．（2021•东丽区一模）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着浪费电。
但是，如果有人夜晚出来，没有灯又很不方便。
科研人员利用“光敏”材料制成“光控开关”，符号用“”表示，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，符号用“”表示，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。
如图所示的电路中满足只有人夜晚出来走动时灯才亮的电路是（）A．B．C．D．2．（2021•天津一模）酒精测试仪可以检测机动车驾驶员是否酒后驾车，图中R0为定值电阻，R1为酒精气体传感器，其电阻随着酒精气体浓度的增大而减小。
如果测试时要求酒精浓度增大时，仪表示数增大，下列符合要求的电路是（）A．B．C．D．3．（2021•和平区一模）如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1与开关S均短路B．灯L1与开关S均断路C．灯L2与开关S均短路D．灯L2与开关S均断路4．（2021•河北区一模）如图所示是某校科技小组的四位同学设计的天然气泄漏检测电路，其中R为气敏电阻，它的阻值随天然气浓度变化曲线如图所示，R0为定值电阻，电源两端的电压恒定不变。
电路设计要求当天然气浓度增大时，电路中电表示数增大。
图中的电路图设计符合要求的是（）A．B．C．D．5．（2021•和平区模拟）甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在铁架台上，它们之间相互作用的场景如图所示，已知丙球与毛皮摩擦过的橡胶棒带同种电荷。
下列判断中正确的是（）A．甲球带负电荷，乙球一定带正电荷B．甲球带负电荷，乙球可能不带电C．甲球带正电荷，乙球一定带负电荷D．甲球带正电荷，乙球可能不带电6．（2021•红桥区一模）甲、乙、丙三个轻质小球用绝缘细绳悬挂，如图所示，已知丙带正电，则（）A．甲、乙均带正电B．甲、乙均带负电C．乙带正电，甲一定带负电D．乙带正电，甲可能不带电7．（2020•和平区模拟）根据如图所示的实物电路画出的电路图是（）A．B．C．D．8．（2021•河西区一模）按照图所示的接法分别将滑动变阻器接入电路，当滑片P左、右移动时，其连入电路中电阻的变化情况与图中相同的是（）A．B．C．D．9．（2021•天津模拟）在如图所示的四个电路中，合上开关，当滑动变阻器的滑片向右移动时，通过灯泡的电流变小，那么下列叙述中正确的是（）A．只可用甲图电路B．用甲图或丁图电路都可以C．只可用乙图电路D．用乙图或丙图电路都可以10．（2021•天津模拟）有一盏家庭照明灯泡，正常发光时的电阻为R1，当灯泡熄灭后的电阻设为R2，则R1与R2的大小关系是（）A．R1＝R2B．R1＞R2C．R1＜R2D．无法确定11．（2020•北辰区二模）下列生活中常见的电流、电压的描述，符合实际的是（）A．我国家庭电路的电压是220VB．一节干电池的电压为36VC．手电筒工作时的电流约为10AD．家用电冰箱工作电流约10mA12．（2020•呼和浩特）科学方法在物理问题的研究中，起到了重要的作用。
2020-2021全国中考物理欧姆定律中考真题汇总含答案
【答案】C
【解析】
【分析】
【详解】
A．由图乙可知，当滑动变阻器R1接入电路的阻值为0时，定值电阻R0两端的电压为6V，此时定值电阻R0两端的电压等于电源电压，故A项正确，不符合题意；
BC．当滑片P在b端时，由图乙可知，滑动变阻器R1接入电路的阻值最大为50Ω，此时定值电阻R0两端的电压为1V，根据串联分压的特点可知滑动变阻器两端的电压为
A．电压表示数变大，电流表示数也变大
B．电压表示数变小，电流表示数也变小
C．螺线管上端是S极，弹簧缩短
D．螺线管上端是N极，弹簧伸长
【答案】C
【解析】
【分析】
【详解】
如图滑动变阻器与螺线管串联，将滑动变阻器的滑片缓慢向左移动，滑动变阻器接入电路的电阻变小，电路中的电流变大，此时螺线管的磁性会增强；根据串联电路分压特点 ，滑动变阻器接入电路的电阻变小，分得的电压变小，所以电压表示数变小，电流表示数变大；根据安培定则可知螺线管上端是S极，由于同名磁极相互排斥，所以弹簧会缩短。
滑片P移动后，电压表V1示数和电压表V2示数之和为
因为R1分压变大，所以电压表V1示数和电压表V2示数之和变大。故C错误；
D．根据串联电路分压规律，总电压等于各部分电压之和，所以，电压表V1示数变化量
所以
即电压表V1示数变化量与电流表A示数变化量之比不变，故D正确。
故选ABD。
4．小灯泡L的额定电压为3V，它的I—U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端。闭合开关S，电压表示数为1.5V，再将滑片P向左移动直到电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω2A”字样。下列说法中正确的是（ ）
2020-2021全国中考物理欧姆定律中考真题汇总及答案

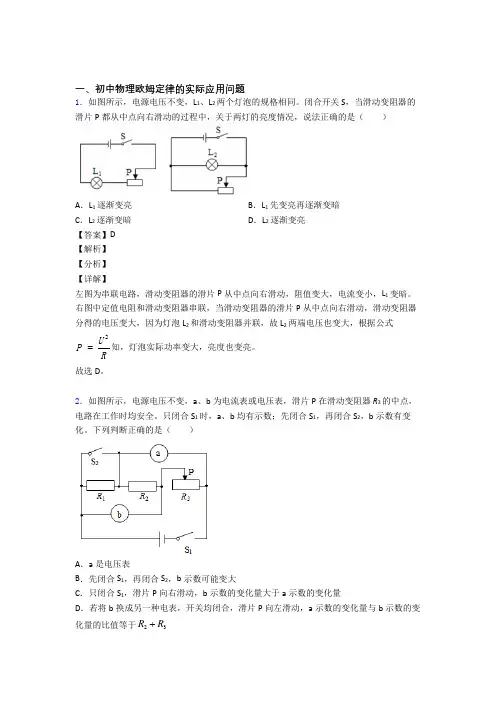

一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压不变，L 1、L 2两个灯泡的规格相同。
闭合开关S ，当滑动变阻器的滑片P 都从中点向右滑动的过程中，关于两灯的亮度情况，说法正确的是（ ）A ．L 1逐渐变亮B ．L 1先变亮再逐渐变暗C ．L 2逐渐变暗D ．L 2逐渐变亮【答案】D【解析】【分析】【详解】 左图为串联电路，滑动变阻器的滑片P 从中点向右滑动，阻值变大，电流变小，L 1变暗。
右图中定值电阻和滑动变阻器串联，当滑动变阻器的滑片P 从中点向右滑动，滑动变阻器分得的电压变大，因为灯泡L 2和滑动变阻器并联，故L 2两端电压也变大，根据公式2U P R=知，灯泡实际功率变大，亮度也变亮。
故选D 。
2．如图所示，电源电压不变，a 、b 为电流表或电压表，滑片P 在滑动变阻器R 3的中点，电路在工作时均安全。
只闭合S 1时，a 、b 均有示数；先闭合S 1，再闭合S 2，b 示数有变化。
下列判断正确的是（ ）A ．a 是电压表B ．先闭合S 1，再闭合S 2，b 示数可能变大C ．只闭合S 1，滑片P 向右滑动，b 示数的变化量大于a 示数的变化量D ．若将b 换成另一种电表，开关均闭合，滑片P 向左滑动，a 示数的变化量与b 示数的变化量的比值等于23R R +【答案】AC【解析】【分析】【详解】A．若a是电流表，当S1闭合后，电源短路，所以a是电压表，故A正确；B．只闭合S1，电路为串联电路，三电阻串联，再闭合S2，R1被短路，如果b是电流表，因为R1和R2一直被短路，电路总电阻不变，b的读数不变。
如果b是电压表，R1被短路后，电压表测量的阻值变小，分得电压变小，读数变小，由题意可得，b示数有变化，所以b是电压表，示数一定变小，故B错误；C．只闭合S1，电路为串联电路，a测量R2和滑动变阻器两端电压，b测R1和R2两端电压，滑片P向右滑动，阻值变小，则()()12b12a22=P PI R RU R RU I R R R R∆+∆+=∆∆++分子不变，分母变小，所以∆U b：∆U a越来越大，所以b示数的变化量大于a示数的变化量，故C正确；D．若将b换成另一种电表，即换成电流表，则R1和R2均被短路，a测量滑动变阻器两端电压，b测通过滑动变阻器的电流，所以ab的比值为滑动变阻器的阻值，故D错误。
2020-2021中考物理压轴题专题复习—欧姆定律的计算含答案

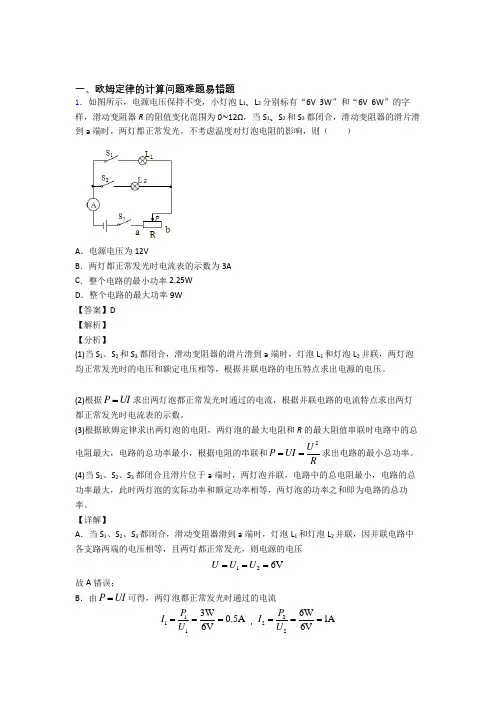

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。
不考虑温度对灯泡电阻的影响，则（ ）A ．电源电压为12VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9W 【答案】D 【解析】 【分析】(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。
(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。
(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2U P UI R==求出电路的最小总功率。
(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。
【详解】A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126V U U U ===故A 错误；B ．由P UI =可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===，2226W 1A 6VP I U ===因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A1A 1.5AI I I=+=+=故B错误；C．由UIR=可得，两灯泡的电阻1116V12Ω0.5AURI===，2226V6Ω1AURI===当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V1.5W12Ω12ΩUPR R===++小故C错误；D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率123W6W9WP P P=+=+=大故D正确。
2020-2021中考物理欧姆定律及答案
故C错误；
D．由B中I与h的表达式可知，当h2=0.4m时，电流表示数
故D错误。
故选B。
2．如图甲所示的电路中，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U—I”关系图像如图乙所示，则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为10Ω

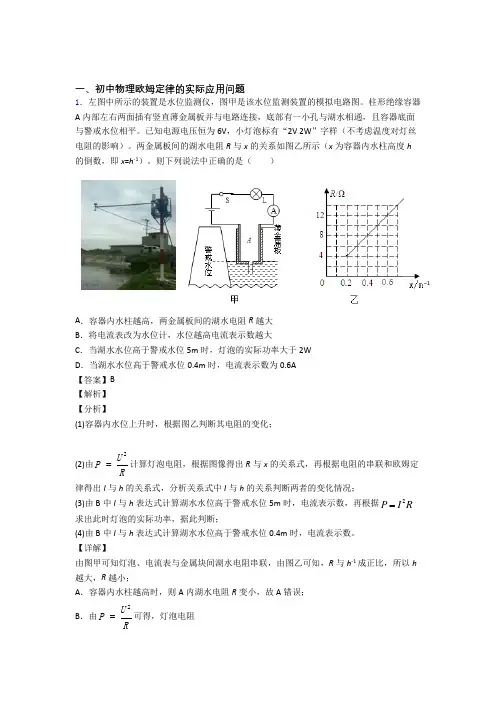

A．容器内水柱越高，两金属板间的湖水电阻R越大
B．将电流表改为水位计，水位越高电流表示数越大
C．当湖水水位高于警戒水位5m时，灯泡的实际功率大于2W
D．当湖水水位高于警戒水位0.4m时，电流表示数为0.6A
【答案】B
【解析】
【分析】
(1)容器内水位上升时，根据图乙判断其电阻的变化；
(2)由 计算灯泡电阻，根据图像得出R与x的关系式，再根据电阻的串联和欧姆定律得出I与h的关系式，分析关系式中I与h的关系判断两者的变化情况；
7．甲、乙两地相距40 km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2 Ω.现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量．当电压表的示数为3.0 V，电流表的示数为0.5 A，则短路位置离甲地的距离为
根据串联电路电压的特点可得，电源电压为
故A正确；
B．由图甲可知，当灯泡两端的电压 时，电路中的电流 ，由 可得，灯泡的额定功率
故B错误；
C．小灯泡正常发光时，滑动变阻器两端的电压为
由 可得，滑动变阻器消耗的功率
故C正确；
D．由 可得，滑动变阻器接入电路的电阻
故D正确。
故选ACD。
4．如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，衔铁被吸下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则下列说法正确的是（ ）
中考物理试题欧姆定律汇编
中考物理试题欧姆定律汇编（2）学生1．在测量小灯饱电阻的实验中．正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为 A ，小灯饱的电阻为 Ω．2．把5Ω的电阻R 1跟15Ω的电阻R 2串联起来，接在电压是6V 的电源上，通过R 1的电流是______A ，R 2两端的电压是_______V 。
3．在如图所示的电路中，电源电压保持不变，闭合开关S 后，当滑片P 向右移动时，电压表示数将________ (选填“变大”、“变小”或“不变”)。
当滑片P 分别在滑动变阻器的两个端点a 和d 、中点c 和图中b 位置时，电压表的示数从小到大的顺序分别为0V 、2V 、3V 和4V ，则在图示b 位置时电压表示数应为_________V 。
4.如图11所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。
闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图12所示，则电源电压为______V ，R 2的最大阻值为____Ω。
5．如图a 所示的电路，电源电压保持不变。
闭合开关S ，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b 所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表 示数变化的图像，电源电压为_____V ，电阻R 1的阻值为_____Ω。
6．如图1所示，电源电压保持不变．闭合开关，电压表的示数如图2所示，为 V ，当滑动变阻器的滑片P 向右移动时，电流表的示数将 （选填“变大”“变小”或“不变”）．7．10秒内通过某导体横截面的电荷量为6库，通过该导体的电流为 安，该导体两端的电压为6伏，该导体的电阻为 欧。
若将该导体两端的电压改变为10伏，它的电阻为 欧。
8．在图8所示的电路中添加一根完好的导线，连接A 、B 、C 、D四点中的两点：① 为避免实验中电源短路，导线不能连接 两点。
0.0.0.I图图② 在避免电源短路的情况下，若导线连接的是 两点，则闭合电键S 前后，电路中一个电表的示数始终为零。
2020-2021全国中考物理欧姆定律的综合中考真题分类汇总附答案
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。
闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）A．此时灯泡的电阻为8ΩB．此时灯泡和滑动变阻器的阻值之比为8∶7C．该电路能探究串联电路电流的特点D．该电路能探究电流与电压的关系【答案】D【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
【详解】 A ．此时灯泡电阻L 2.4V8Ω0.3AU R I === 故A 正确，不符合题意； B ．滑动变阻器两端电压L = 4.5V 2.4V 2.1V U U U -=-=滑此时灯泡与滑动变阻器的阻值之比L L 2.4V 82.1V 7R U R U ===滑滑 故B 正确，不符合题意；C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。
2020-2021全国中考物理欧姆定律的综合中考真题汇总含详细答案
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC ．灯与R 串联，电压表测L 的电压，电流表测电路的电流，滑动变阻器的滑片P 向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据P UI =，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC 错误；B ．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B 错误；D ．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D 正确。
故选D 。
3．如图所示，电源电压不变，电阻115ΩR =，210ΩR =，开关S 、S 1闭合，S 2断开，电流表读数为0.4A ，则开关S 、S 2闭合，S 1断开时，电流表读数可能为（ ）A ．0.4AB ．0.5AC ．0.6AD ．0.7A【答案】B 【解析】 【分析】 【详解】当开关S 、S 1闭合，S 2断开时，电阻R 0与R 1的串联，电流表测电路中的电流，根据欧姆定律可得，R 1两端的电压是1110.4A 15Ω6V U I R ==⨯=因为串联电路的总电阻等于各分电阻之和，所以011R R R =+总当开关S 、S 2闭合，S 1断开时，电阻R 0与R 2串联，同理022R R R =+总因为12R R >，所以12R R >总总，因为电源电压不变，所以根据欧姆定律可得210.4A I I >=因为开关S 、S 2闭合，S 1断开时，电路中的电流变大，那么R 0的电压变大，由于电源电压不变，根据串联电路的电压规律可知，R 2两端的电压变小，即216V U U <=所以1226V 0.6A 10ΩU I R <== 则可知电流表的读数在0.4~0.6A 之间。
2020-2021全国中考物理欧姆定律的综合中考真题汇总附答案
一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
2．在图所示的电路中，电源电压U保持不变。
现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。
其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=UR可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A1示数与A2示数的比值1211222212111UI I I R RIUI I I RR+==+=+=+，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R2的阻值变大，R1的阻值不变，21RR变大，2II变大，电流表A1示数与A2示数的比值变大，②可行，故选B。
2020-2021全国中考物理欧姆定律中考真题汇总含答案解析
一、初中物理欧姆定律的实际应用问题1．随着人们安全意识的加强，酒驾的危害也越发引起人们的重视。
小林出于好奇设计了一种酒精气体浓度测试电路。
图中R0为定值电阻，R为酒精气敏元件，其阻值随被测气体中酒精气体浓度的变化规律如图所示。
小林希望随着气体中酒精气体浓度的增大，电表的示数也增大。
若电源两端的电压不变，则闭合开关S后，能够实现上述功能的电路是（）A．B．C．D．【答案】B【解析】【分析】根据图像知气敏元件阻值随酒精浓度的变化情况，由此结合各选项的电路图分析解答。
【详解】由图像知，酒精气敏元件R，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大；A．R与R0并联，电压表测电源电压，所以R的阻值变化不会引起电源电压的变化，即电压表示数不变，故A错误；B．R与R0串联，电压表测R两端电压，由串联电路的分压原理可知，R阻值增大时，它分得的电压增大，即电压表示数变大，故B正确；C．R与R0并联，电流表测R支路的电流，由并联电路电压特点知R两端电压不变，由U=可知，R变大时，电流表示数变小，故C错误；IRD．R与R0并联，电流表测电路中电流，R变大时，总电阻变大，电源电压不变，由U=可知，电流表示数变小，故D错误。
IR故选B。
2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是A．B．C．D．【答案】ABC【解析】【分析】【详解】A、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故A可行，符合题意；B、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故B可行，符合题意；C、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C可行，符合题意；D、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R1和R2的阻值大小，故D不可行，不合题意．故选ABC．3．如图所示的四个电路图中，电源电压不变，R0为已知阻值的定值电阻，图中可实现测量R x阻值的正确电路图是（）A ．B ．C ．D ．【答案】ACD 【解析】 【分析】 【详解】A ．由电路图可知，当S 断开时，电路为R 0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S 闭合时R 0、R x 并联，电流表测干路电流，因通过R 0的电流不变，根据并联电路的电流特点可求通过R x 的电流，再根据并联电路的电压特点和欧姆定律即可求出R x 的阻值，故A 正确；B ．由电路图可知，无论开关闭合还是断开，电压表始终测电源的电压，即无法测出或间接的得出R x 两端的电压，故此电路图不能测出R x 的阻值，故B 不正确；C ．开关S 闭合时，电压表测量电源电压；开关S 断开时，电压表测量R x 两端的电压；根据串联电路总电压等于各分电压之和，求出定值电阻两端的电压，根据0UI R=求出通过定值电阻的电流，根据串联电路电流处处相等，通过R x 电流等于通过定值电阻电流，即0x I I =，根据xx xU R I =求出R x 的阻值，故C 正确； D ．由电路图可知，当开关S 闭合时，电路为R x 的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压1x U I R =⨯当开关S 断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电源电压()20x U I R R =⨯+由于()120x x I R I R R ⨯=⨯+求出R x 的阻值，故D 正确。
