燃气计量基础知识(1)
天然气计量基础讲义
介绍测量误差的基本概念，如测量误 差的定义、分类、误差的来源等。通过这 些内容的学习，可以对测量误差有个全面 的了解。
第一章 测量误差的基本概念
[测量]误差error [of measurement] ： 测量结果减去被测量的真值。
(JJF1001-1998《通用计量术语及定 义》)
测量误差
＝
测量结果 － 真值
第一章 测量误差的基本概念
测量人员误差 ： 由于测量人员的工作责任心、技术熟练程度、 生理感官与心理因素、测量习惯等的不同而引起 的误差。
要求测量人员要认真了解测量仪 器的特性和测量原理，熟练掌握测 量规程，精心进行测量操作，并正 确处理测量结果。
误 差 来 源
第二章 计量器具
计量器具(measuring instrument)定义为：
主要内容

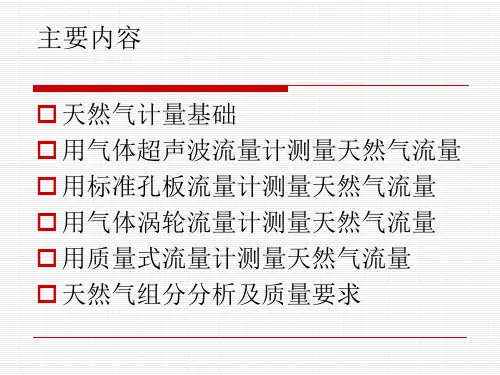

天然气计量基础 用气体超声波流量计测量天然气流量 用标准孔板流量计测量天然气流量 用气体涡轮流量计测量天然气流量 用质量式流量计测量天然气流量 天然气组分分析及质量要求
重要公式
Z=Vm(真实)/Vm(理想)
Vn×ρn= Vf×ρf PnVn/(Tn×Zn)= PfVf/(Tf×Zf) M=Vf×ρf
按 计 量 用 途 分 类
第一节计量器具的分类及特征
3 工作计量器具
工作计量器具也称普通计量 器具，用于日常的测量工作而不 是用于检定或校准工作的计量器 具。
按 计 量 用 途 分 类
第一节计量器具的分类及特征
计量器具的特征
主要有量程、示值范围和测量 范围、准确度、重复性、灵敏度和 稳定性等等。
这个术语在计量学 中常用。以前亦称指定 值、最佳估计值、约定 值或参考值等等。误差 是针对真值而言的，真 值一般都是指约定真值。
燃气表基础知识
燃气表基础知识————————————————————————————————作者: ————————————————————————————————日期：ﻩ一、膜式燃气表的“G2.5”是什么意思?它的流量范围多大？膜式煤气表的型号是G2.5。
“Ｇ”为煤气-英文Ｇas的字头，“2．５”为煤气表的规格，一般是该规格煤气表的公称流量。
即流量为每小时2.５立方米（ｍ3/h)。
但它的）4 m3/h，最小流量(Qmｉn)0.02５ m3/ｈ。
最大流量是(Qmax二、试说明膜式燃气表的工作原理。
膜式燃气表是一种自动机械仪表，皮膜运动的推动力是依靠燃气表进出口处的气体压力差。
它的源动力是由高于常压的被测气体进入皮膜的一侧内腔所产生的压强，推动皮膜向另一侧移动而产生推动力（也就是皮膜所牵动的皮膜转轴原地转动的扭距)，当皮膜移动到另一侧的极限（也就是通常说的死点）的位置时,力矩不再产生能让皮膜返回来的力,这就需要第二个皮膜相继产生同样的力来带动第一个皮膜返回移动,同时第一个皮膜的出气口变成进气口,进气口变出气口。
此时第一个皮膜可做返回运动，当第二个皮膜达到极限位置时，也可带动第二个皮膜产生返回的力。
两个皮膜相互作用牵动的皮膜转轴做往复摆动，通过皮膜摆杆,皮膜摇杆及连杆去牵动一个共同的曲柄，当曲柄接收到的扭距相差一定的相位（90度）时，就能做到连续转动，并由曲柄带动转阀连续运动,并按一定的方式改变皮膜模腔所对应的进出气口的方向和带动计数装置，从而达到连续自动计量的目的。
三、说明“回转体积”的概念,它与计数装置是如何达到同步的？当膜式煤气表中的两个皮膜都作了一次往复运动,曲柄旋转一周时所通过出气口排出的气体体积量称做“回转体积”。
一回转体积量的气体是通过曲柄的转动、再经过中间一些轴与齿轮去拨动计数装置的，就是这样传递出来的。
计数装置上有小数位(升位),一般是由个位、十位、百位组成，一回转体积和第一位小数位是不大可能相等或成整倍的,中间需要用齿轮或加有蜗轮付的变比来达到一致的,也就是说用不同齿的齿轮来调整回转体积与计数装置的进位来达到同步的。
燃气计量
一、燃气计量规则
• 因此，天然气的体积并不能真正体现其作为能 源的价值。在贸易结算中，按体积计量的方式 也不符合按质论价、优质优价的商品交易原则， 不利于科学合理地利用有限的天然气资源，对 供需双方都不合理。 • 从国外的发展经验看，能量计量较好地解决了 按质论价、优质优价的问题，使消费者真正购 买到有用的天然气；同时促进供气商改进天然 气处理工艺，尽量去除二氧化碳等不可燃物 • 显然，采用能量计量比单纯用体积计量更符合 天然气产业的发展规律。
一、燃气计量规则
2 燃气计量： 对管道中燃气通过量的测定和记录。 计量燃气的装置称燃气表或燃气流量计，用 以累计通过管道的燃气的体积或质量。有些流量 计只测定单位时间燃气通过量，须经过换算机构 才能显示累计量。由于气体计量易受温度和压力 的影响，计量装置上可附设温度和压力补偿装置。
一、燃气计量规则
一、燃气计量规则
• 5 天然气的计量标准： • 在天然气标准体系中，计量标准是核心。天然 气计量方式有能量计量和体积计量之分。 • 5.1体积计量：以“立方米”为单位的天然气 计量。我们与上游交接是按标准立方米（标况 温度20℃，压力101.325Kpa）。我们与下游交 接既有标准立方米也有工况立方米（如普通居 民用户）。
一、燃气计量规则
• 5.2质量计量：以kg为单位的天然气计量。如LNG贸 易交接计量，及CNG的基础计量。 • 5.3能量计量：以“热值”为单位的天然气计量。 • 作为能源的天然气，人们关注的是它的热值，即发 热量。天然气是一种混合物气体，除烷烃以外还含 有部分二氧化碳和氮气等不可燃物质，这些不可燃 物质并不产生热值。同样是天然气，不同产地的天 然气发热量差别很大。例如美国的天然气体积发热 量最小为36.1MJ/m3，最大为45MJ/m3，二者相差 24.6％。我国管输商品天然气的高热量最小为 33.90MJ/m3，最大为44.35MJ/m3，二者相差30.8％。 • 各气源厂天然气组分统计表
天然气计量知识3.25..

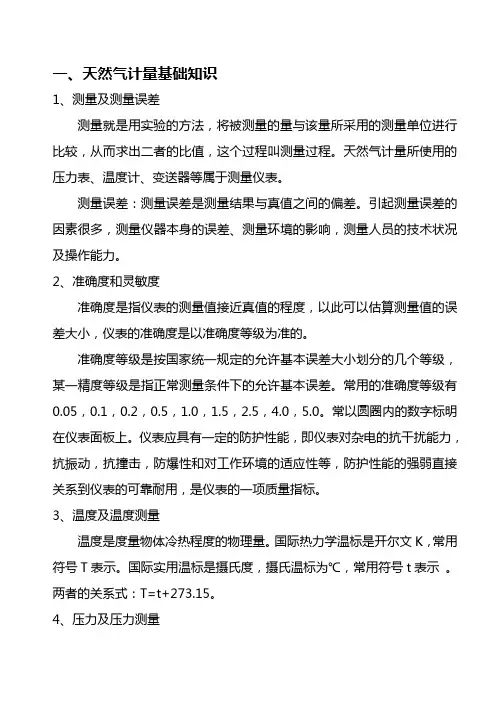

一、天然气计量基础知识1、测量及测量误差测量就是用实验的方法，将被测量的量与该量所采用的测量单位进行比较，从而求出二者的比值，这个过程叫测量过程。
天然气计量所使用的压力表、温度计、变送器等属于测量仪表。
测量误差：测量误差是测量结果与真值之间的偏差。
引起测量误差的因素很多，测量仪器本身的误差、测量环境的影响，测量人员的技术状况及操作能力。
2、准确度和灵敏度准确度是指仪表的测量值接近真值的程度，以此可以估算测量值的误差大小，仪表的准确度是以准确度等级为准的。
准确度等级是按国家统一规定的允许基本误差大小划分的几个等级，某一精度等级是指正常测量条件下的允许基本误差。
常用的准确度等级有0.05，0.1，0.2，0.5，1.0，1.5，2.5，4.0，5.0。
常以圆圈内的数字标明在仪表面板上。
仪表应具有一定的防护性能，即仪表对杂电的抗干扰能力，抗振动，抗撞击，防爆性和对工作环境的适应性等，防护性能的强弱直接关系到仪表的可靠耐用，是仪表的一项质量指标。
3、温度及温度测量温度是度量物体冷热程度的物理量。
国际热力学温标是开尔文K，常用符号T表示。
国际实用温标是摄氏度，摄氏温标为℃，常用符号t表示。
两者的关系式：T=t+273.15。
4、压力及压力测量压力：是指垂直均匀作用于单位面积上的力。
用符号“p”。
单位是帕斯卡。
常用兆帕（MPa）、千帕（kPa）1MPa=106Pa 1kPa=103Pa1bar=1个物理大气压=101.325kPa。
工程上所用的压力指示值，多为表压或真空（负压），流体压力的真实值称为绝对压力。
表压、真空是流体的绝对压力与当地大气压相比较而得出的相对压力值P表=p绝- p大气，P负=p大气- p绝。
常用的测压仪表：活塞式压力计又叫校表仪、U型管压力计、弹簧管压力表、电接点信号压力表。
5、天然气计量的标准状态：我国天然气计量标准状态为：压力为0.103125MPa,温度20℃。
二、天然气流量计量术语和定义1、流量计：显示实测流量值的流量测量装置。
燃气基础知识-燃气基础知识(1)
燃气基础知识-燃气基础知识(1)
燃气基础知识-燃气基础知识

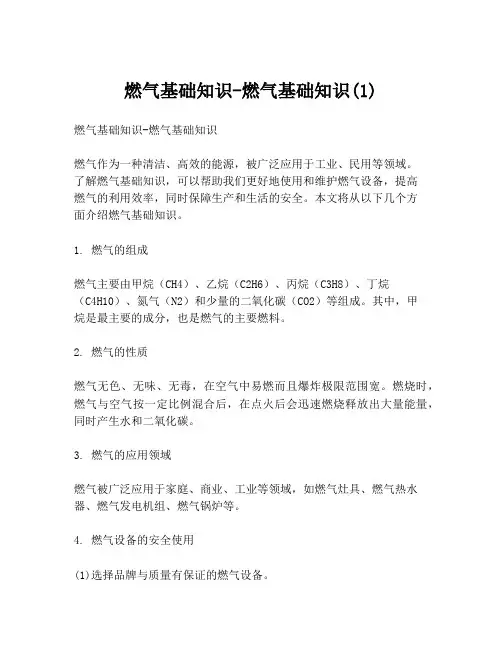

燃气作为一种清洁、高效的能源，被广泛应用于工业、民用等领域。
了解燃气基础知识，可以帮助我们更好地使用和维护燃气设备，提高
燃气的利用效率，同时保障生产和生活的安全。
本文将从以下几个方
面介绍燃气基础知识。
1. 燃气的组成
燃气主要由甲烷（CH4）、乙烷（C2H6）、丙烷（C3H8）、丁烷
（C4H10）、氮气（N2）和少量的二氧化碳（CO2）等组成。
其中，甲
烷是最主要的成分，也是燃气的主要燃料。
2. 燃气的性质
燃气无色、无味、无毒，在空气中易燃而且爆炸极限范围宽。
燃烧时，燃气与空气按一定比例混合后，在点火后会迅速燃烧释放出大量能量，同时产生水和二氧化碳。
3. 燃气的应用领域
燃气被广泛应用于家庭、商业、工业等领域，如燃气灶具、燃气热水器、燃气发电机组、燃气锅炉等。
4. 燃气设备的安全使用
(1)选择品牌与质量有保证的燃气设备。
(2)燃气设备应定期进行安全检查和维护保养，确保防止安全隐患的产生。
(3)在使用过程中，应面向火源，不要将人或物品放置在燃气设备旁边。
(4)定期检查燃气供应管道和连接部位是否漏气，及时修复漏气点。
(5)严禁私拉乱接管线和私接活门，确保燃气设备连接牢固和合理。
总之，了解燃气基础知识是保障安全并合理利用燃气的重要前提。
在
使用燃气设备时，必须认真遵守相关规定和安全操作规程，以确保生
产和生活安全。
天然气基础知识三 天然气计量

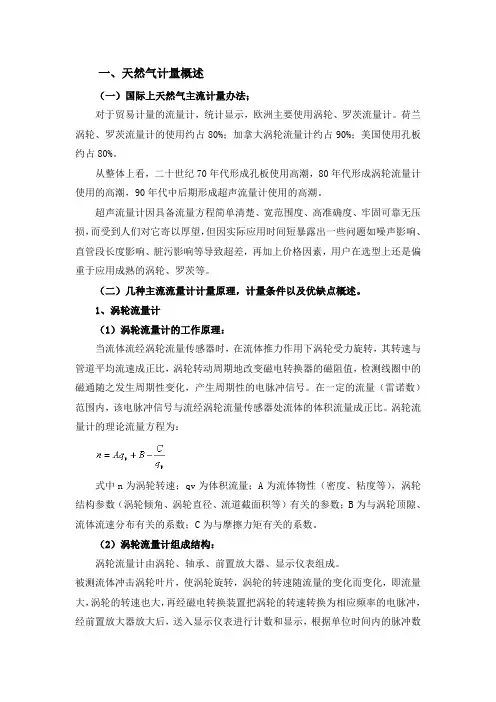

一、天然气计量概述（一）国际上天然气主流计量办法；对于贸易计量的流量计，统计显示，欧洲主要使用涡轮、罗茨流量计。
荷兰涡轮、罗茨流量计的使用约占80%；加拿大涡轮流量计约占90%；美国使用孔板约占80%。
从整体上看，二十世纪70年代形成孔板使用高潮，80年代形成涡轮流量计使用的高潮，90年代中后期形成超声流量计使用的高潮。
超声流量计因具备流量方程简单清楚、宽范围度、高准确度、牢固可靠无压损，而受到人们对它寄以厚望，但因实际应用时间短暴露出一些问题如噪声影响、直管段长度影响、脏污影响等导致超差，再加上价格因素，用户在选型上还是偏重于应用成熟的涡轮、罗茨等。
（二）几种主流流量计计量原理，计量条件以及优缺点概述。
1、涡轮流量计（1）涡轮流量计的工作原理：当流体流经涡轮流量传感器时，在流体推力作用下涡轮受力旋转，其转速与管道平均流速成正比，涡轮转动周期地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生周期性的电脉冲信号。
在一定的流量（雷诺数）范围内，该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。
涡轮流量计的理论流量方程为：式中n为涡轮转速；qv为体积流量；A为流体物性（密度、粘度等），涡轮结构参数（涡轮倾角、涡轮直径、流道截面积等）有关的参数；B为与涡轮顶隙、流体流速分布有关的系数；C为与摩擦力矩有关的系数。
（2）涡轮流量计组成结构：涡轮流量计由涡轮、轴承、前置放大器、显示仪表组成。
被测流体冲击涡轮叶片，使涡轮旋转，涡轮的转速随流量的变化而变化，即流量大，涡轮的转速也大，再经磁电转换装置把涡轮的转速转换为相应频率的电脉冲，经前置放大器放大后，送入显示仪表进行计数和显示，根据单位时间内的脉冲数和累计脉冲数即可求出瞬时流量和累积流量。
涡轮变送器的工作原理是当流体沿着管道的轴线方向流动，并冲击涡轮叶片时，便有与流量qv、流速V和流体密度ρ乘积成比例的力作用在叶片上，推动涡轮旋转。
在涡轮旋转的同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量。
新人培训燃气基础知识
焦炉煤气中又因为硫化氢（H2S）存在而有气味，易觉察。
硫化氢对人的呼吸道和眼鼻粘膜有异常刺激作用，并严重危害神 经系统。空气中硫化氢浓度大于0.01%体积时，如果长时间接触，
就会出现中毒现象。空气中二氧化硫（SO2）的浓度如果达到0.0
5%体积时，对生命会造成危害。 焦炉煤气中含有 萘， 当燃气在管道输送过程中温度逐渐 降低，燃气中的萘会冷凝以结晶状态析出，积于管道内而使管道 堵塞，影响使用。
3. 液化天然气
• 天然气的主要成分是甲烷，在常温下，无法仅靠加压将其液化。需 要采用天然气液化工艺，将天然气最终在温度为112K（-161℃）、压力为 0.1MPa左右的条件下液化成为LNG。液态天然气的体积为气态时的1/600， 十分有利于输送和储存。有些天然气资源缺乏的国家也进口液化天然气以 发展城市燃气事业。有利于运输和储存。由于液化后的天然气能量密度高
（2）长输天然气输配工艺流程
CNG 母站 长输 门站 接收 门站
过滤、 调压、 计量
CNG 加气 站 次高 压管 线
汽车 公交 车 输配 气站
调压、 计量、 加臭
用户
低压 输气 管网
调 压 器
中压 输气 管网
汽车 公交 车
加气 机
压缩
过滤
计量
2、焦炉气
焦炉气输配工艺流程
柳钢气源厂 焦炉 气柜 气体 压缩 机 中压 输气 管网 调 压 器
5.液化石油气-空气混合气
它是由空气与液化石油气（液化气）按一定的比例（一般 为56：44）混合而成的，混合后的气体其密度为1.798 kg/Nm3，热 值接近于天然气（49.14 MJ/Nm3），所以也称代天然气。本公司的 两座混气站分别位于蟠龙山和河西板栗园气站。
燃气表基础知识
膜式燃气表基础知识一、膜式燃气表的“G2.5”是什么意思？它的流量范围多大？膜式煤气表的型号是G2.5。
“G”为煤气-英文Gas的字头，“2.5”为煤气表的规格，一般是该规格煤气表的公称流量。
即流量为每小时2.5立方米（m3/h）。
但它的最大流量是（Qmax）4 m3/h,最小流量(Qmin)0.025 m3/h。
二、试说明膜式燃气表的工作原理。
膜式燃气表是一种自动机械仪表，皮膜运动的推动力是依靠燃气表进出口处的气体压力差。
它的源动力是由高于常压的被测气体进入皮膜的一侧内腔所产生的压强，推动皮膜向另一侧移动而产生推动力（也就是皮膜所牵动的皮膜转轴原地转动的扭距），当皮膜移动到另一侧的极限（也就是通常说的死点）的位置时，力矩不再产生能让皮膜返回来的力，这就需要第二个皮膜相继产生同样的力来带动第一个皮膜返回移动，同时第一个皮膜的出气口变成进气口，进气口变出气口。
此时第一个皮膜可做返回运动，当第二个皮膜达到极限位置时，也可带动第二个皮膜产生返回的力。
两个皮膜相互作用牵动的皮膜转轴做往复摆动，通过皮膜摆杆，皮膜摇杆及连杆去牵动一个共同的曲柄，当曲柄接收到的扭距相差一定的相位（90度）时，就能做到连续转动，并由曲柄带动转阀连续运动，并按一定的方式改变皮膜模腔所对应的进出气口的方向和带动计数装置，从而达到连续自动计量的目的。
三、说明“回转体积”的概念，它与计数装置是如何达到同步的？当膜式煤气表中的两个皮膜都作了一次往复运动，曲柄旋转一周时所通过出气口排出的气体体积量称做“回转体积”。
一回转体积量的气体是通过曲柄的转动、再经过中间一些轴与齿轮去拨动计数装置的,就是这样传递出来的。
计数装置上有小数位(升位)，一般是由个位、十位、百位组成，一回转体积和第一位小数位是不大可能相等或成整倍的，中间需要用齿轮或加有蜗轮付的变比来达到一致的，也就是说用不同齿的齿轮来调整回转体积与计数装置的进位来达到同步的。
四、皮膜的作用是什么？对它有哪些要求？在封闭的计量室里的皮膜一侧充进气体、另一侧排出气体并通过皮膜带动连杆汇交力系，将气体的回转量传到计数装置上，达到计量的目的。
