物理中考专题电路故障分析及详解一、单选题1．如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。
若电路只有一处故障，则故障可能是（）A．L断路B．R断路C．R短路D．电流表断路2．如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路3．如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。
假设导线连接良好，电路只有一处故障。
则电路中的故障是（）A．开关S断路B．小灯泡L断路C．滑动变阻器R短路D．滑动变阻器R断路4．如图所示的电路中,电源电压恒定,闭合开关S,灯L1、L2都发光,一段时间后,有一盏灯突然熄灭,电流表无示数,电压表有示数电路故障可能是（）A．L1短路B．L1断路C．L2短路D．L2断路5．如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（）A．一定是灯泡L1断路B．一定是灯泡L2断路C．可能是灯泡L1短路D．可能是灯泡L2短路6．某同学利用如图所示电路进行实验，电源电压保持不变，电流表电阻忽略不计，闭合开关后，L1和L2正常发光，两个电表都有示数．下列说法正确的是A．过了一会儿后，两个电表的示数都变为零，这时电路发生的故障可能是灯泡1L断路B．若电路中的故障，只有电流表断路，此时2L不能发光，1L仍能正常发光C．若电路中的故障，只有2L断路，此时1L能正常发光，两个电表示数不变D．若电路中的故障，只有灯2L短路，则电流表可能被烧坏7．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。
一段时间之后，一个电表示数变小，另一个不变，则故障可能是（）A．L1开路B．L1短路C．L2开路D．L2短路8．在如图所示的电路中，闭合开关S，电路正常工作。
全国中考物理家庭电路故障的分析问题的综合中考真题汇总及详细答案
一、初中物理家庭电路故障的分析问题1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（）A．台灯灯丝烧断了B．他家空气开关“跳闸”了C．书桌边的插座与火线断开D．书桌边的插座与零线断开【答案】D【解析】【详解】A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。
2．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。
那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。
【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。
【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。
[2]交流电是电流方向周期性改变的电流，我国使用的是交流电，在一个周期之内电流方向变化两次，频率为50Hz，周期为0.02s。
九年级物理电路故障分析专题(有答案)
授课主题电路故障分析教学内容一、直击中考二、考点解读一、简单电路故障分析总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。
注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。
2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。
3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放在串联电路故障分析上来，但不可忽略。
二、双故障判断近三年中考考题分布2011 2012 2013选择题第8题考查串联电路双故障填空题第15题考查并联电路双故障填空题第15题考查串联电路添加导线避免电源短路在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。
所以题型中均以可能存在的形式出现选项。
题干中会以顿号连接说明，如“电阻R、灯L 可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。
1.串联电路双故障2.并联电路双故障两个灯泡一起断路，只有电压表有示数，电流表均无示数。
3.电表判断电路故障1、用电压表判断（电路已有故障）如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路；若有示数且接近电源电压则应是从a到b的这部分电路出现断路2、用电流表判断（电路已有故障）若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表（或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有断路，若电流表无示数或另一个仍不亮，则可能是通向电源的部分（除和电流表（或导线）并联部分的余下部分）有断路三、一模真题汇编1.（2014年1月崇明区第7题）在图1所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S，故障原因电流表A 电压表V 灯LR断路、L短路无示数（变小）有示数（变大）不亮R断路、L断路无示数（变小）无示数（变小）不亮R短路、L断路无示数（变小）无示数（变小）不亮R短路、L短路烧坏无示数不亮两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L 或电阻R 上，则故障是（）A ．灯L 断路B ．灯L 短路C ．电阻R 断路D ．电阻R 短路2.（2014年1月闸北区第7题）如图2所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。

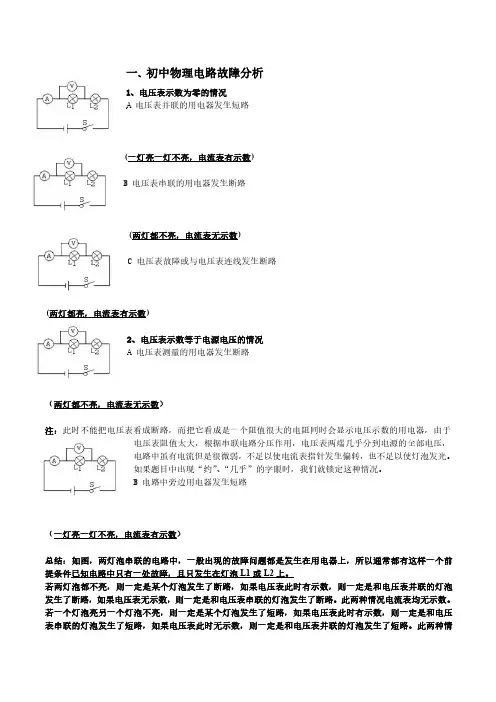

初中物理电路故障分析例题加习题
A、电流表被烧坏；
B、电压表被烧坏；
C、两只灯会被烧坏；
D、两只灯都能发光。
4、如图 4 所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障 是（ ）
A、 电源接线接触不良； B、电流表损坏，断路，其他元件完好； C、灯 L1 发生灯丝烧断； D、灯 L2 发生短路，其他元件完好。
5、如图 5 所示为某同学做实验时的错误电路图，当闭合开关后将
（）
A、电压表指针有明显偏转； B、电压表一定烧坏；
C、灯泡 L 的灯丝烧坏；
D、电源损坏。
6、如图 6 所示的电路，开关 S 闭合时，发现 L1、L2 都不亮，用电压表逐段测量，结果是 Uad=6v, Uab=0, Ubc=0,
Ucd=6V, 则该电路的故障可能是
图 17
图 18
图 21
2、在如图 18 所示的电路图中，当开关 K 闭合时 （） A．整个电路发生短路。B.电流表示数变小。C.电流表示数不变化。 D.电流表示数变大。 3、在图 21 所示的电路中，电源电压为 6V。当开关 K 闭合时，只有一只灯泡发光，且电压表 V 的示数为 6V。 产生这一现象的原因可能是 ( ) (A)灯 L1 短路。 (B)灯 L2 短路。 (C)灯 L1 断路。 (D)灯 L2 断路。 4、如图 22 所示，当滑片 P 向右移动时 ( ) (A)电流表 A 示数不变，电压表 V 示数不变。 (B)电流表 A 示数不变，电压表 V 示数变大。 (C)电流表 A 示数变小，电压表 V 示数变大。 (D)电流表 A 示数变小，电压表 V 示数不变。 5、如图 23 所示，闭合开关 K，当滑动变阻器的滑片 P 向右移动时，电流表 A 的示数将__不变___(选填“变 小”、“不变”或“变大”)。 6．如图 24 所示电路中，电源电压保持不变，R 为定值电阻，当开关闭合时，标有“6V，3W”的小灯泡 L 刚 好正常发光；若保持 R 不变，将 L 换成另一只标有“6V，2W”的小灯泡，闭合开关后，小灯泡消耗的实际 功率为（ ） A、大于 2W B、等于 2W C、小于 2W D、无法确定
初三物理《电路故障分析》试题含答案
初三物理《电路故障分析》试题初中物理电路故障分析一、串联电路中的故障分析:,以电路中两盏为例子，1 闭合开关发现只有一盏灯亮。
故障分析:既然有灯亮～说明电路是通路的~那盏不亮的灯可能被短路了.例:如图当闭合开关时，L1亮，L2不亮。
电压表和电流表均有示数.故障可能原因是( ）A.L1短路B.L2短路 C。
L1断路 D。
L2断路b【题目变式1：】如上图，当闭合开关时，L1不亮,L2亮.电压表无示数，电流表有示数。
故障可能原因是（）A.L1短路 B。
L2短路 C。
L1断路 D.L2断路a【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。
电路中可能存在的故障原因和两表示数的情况可能是（）A.L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D。
L2短路，两表都有示数B2 开始时两盏灯都亮～一段时间后发现两盏都不亮。
故障分析:既然所有灯都不亮了～说明电路中存在断路现象.即此时电路是开路的。
常用判断方法：用电压表依次测试某段两端～有读数或者无读数～以此判断故障的原因.电压表有读数:说明有电流通过电压表～此时连接电压表的电路应该是通路的。
电压表无读数:说明没有电流通过电压表～此时连接电压表的电路是开路的。
例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量,结果是Uad=6v, Uab=0， Ubc=0, Ucd=6V，该电路的故障可能是（）A、开关S接触不良;B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了d总结:1.串联电路中如果有一盏灯亮，另外一盏灯不亮。
说明这个电路可能发生了短路现象，谁不亮谁短路。
2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。
二、并联电路中的故障分析：,以电路中两盏为例子，1 闭合开关发现只有一盏灯亮。
故障分析:既然有一灯亮～说明这一灯亮的电路是通路的~那盏不亮的灯一定是开路.，因为如果短路~会烧坏电源所有灯都不亮了,例:如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后,其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是:（ )A、灯L1知路；B、灯L2短路;C、灯L1开路；D、灯L2开路。
九年级物理电路分析和电路故障分析
四、开关的断开或闭合引起电路中电学物理 量的变化
1．串联电路中开关的断开或闭合引起的变化
[例]在如图所示的电路中，将开关K闭合，则电流表 变大 变大 ，电压表的示数将________ 的示数将______ 。 (均填“变大”、“变小”或“不变”)。
[变式训练题]在如图所示的电路中，当开关K断开 串 联连接的。开关K闭合 时，电阻R1与R2是________ 变小 时，电压表的示数将________( 选填“变小”、“不 变”或“大”)。
2．并联电路中开关的断开或闭合引起的变化
并 联连接的。 [例6 在图中，灯泡L1和灯泡L2是______ 当开关K断开时，电压表的示数将________ 不变 ；电 减小 选填“增大”、“不 流表的示数将__________( 变”或“减小”)。
分析：本题的难度首先在电路的识别，我们可以将 电流表看作导线将电压表拿去，就容易看出这个电 路是“并”联电路。电流表是串联在灯L1的支路中 的，所以电键断开时电流表的示数从有读数到0， 应该选填“变小”。电压表是测量电源压，而且不 受电键控制，所以示数“不变”。
（1）电流表有示数，说明该电路中有电流，是 通路。
（2）电流表无示数，可能的原因：
a.电流表的接线柱接触不良； b.电路是断路； （3）电流表（导线）并联接入电路 a.在遇到断路时主要作用是把断路接通。 b.把并联的用电器短路
[情况1]
连接电路合上开关之后，发现仅有一盏灯亮
[情况2]
连接电路合上开关之后，发现两盏灯泡都不亮， 已确定某灯泡断路，判断断路位置 原因
的实验中，若由于各 种原因，电压表改接 在滑动变阻器的两端， 当滑片P向左移时， 请判断A表和V表的 变化。
扩展：根据串联电路的特点，滑动变阻器 R2两端的电压 U2 将 ↑。推论：如果滑动变 阻器R2 足够大，当滑片P向右一直滑动时， 电阻将不断增大，那么U2 将不断增大， U1 将不断减小，I将不断减小。假设 R2 无 限大，这时U2 将增大到电源电压，U1 将 变为0，I也将变为0，这时的电路就相当于 断路。这就是用电压表来判断电路断路和 短路的道理。
初中物理专题复习24电路故障分析(解析版)
专题24 电路故障分析【考点预览】考点1 串联电路故障分析 考点2 并联电路故障分析 考点3 不确定电路故障分析考点1 串联电路故障分析【经典真题】如图，当开关 S 闭合时，发现电流表指针偏转，电压表指针不动。
该电路的故障可能是（）A. 灯 L 1 的接线短路B. 灯 L 2 的接线短路C. 灯 L 1 的灯丝断了D. 灯 L 2 的灯丝断了 【答案】A【详解】A. 灯L 1的接线短路，同时电压表也会被短路没有示数，但电路仍然是通路，因此电流表有示数，符合题意，故该选项正确；B. 灯L 2的接线短路,电路中其余部分仍然是通路,电流表有示数,电压表也有示数，测量的是灯L 1的电压，也是电源电压，不符合题意，故该选项不正确；C. 灯L 1的灯丝断了,电路处于断路,电流表没有示数,电压表通过电流表和灯L2可以连接到电源上,此时灯L 2相当于导线的作用，电压表有示数，不符合题意，故该选项不正确；D. 灯L 2的灯丝断了，整个电路断路，电流表和电压表都会没有示数，不符合题意，故该选项不正确．故选A.【点睛】（1）电流表指针偏转，说明电路中有电流，电路的故障不是断路；（2）电压表指针不动，可能，一是电压表与电源两极连接的部分电路中处出现了断路，二是电压表被与它并联的小灯泡短路．【常用结论】（1）电路故障是指电路中出现短路或断路； （2）串联电路中，断路时没有电流（一断全断）；（3）串联电路中，电源短路时，电流很大，用电器都不工作，会烧坏电源；（4）串联电路中，用电器短路时，被短路用电器不工作，其他用电器正常。
【易错点】串联电路，电压表有示数：断内短外；电压表无示数：断外短内 【经典变式练】1. 在电学实验中，遇到断路时，常用电压表来检测。
某同学连接了如图 1所示的电路，闭合开关 S 后， 发现灯不亮，为检查电路故障，他用电压表进行测量，结果是 U ae=3v ，Uab=0v,Ucd=0v,Ude=3v,则此电路的故障可能是（ ）A. 开关 S 接触不良B. 小灯泡灯丝断了C. d 、e 间出现断路D. e 、f 间出现断路 【答案】C【分析】若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．【详解】A 、开关S 接触不良，其它位置完好，将电压表接在ab 之间时，电压表有示数，不符合题意；B 、小灯泡灯丝断了，将电压表接在bd 之间时，电压表有示数，不符合题意；C 、如果d 、e 间出现断路，将电压表接在de 之间时，电压表有示数，符合题意；D 、如果e 、f 间出现断路，电压表接在ab 、bd 、cd 、de 之间时，电压表都无示数，不符合题意． 故选C ．2. 如图所示，闭合电键S ，灯L亮，一段时间后灯L 熄灭，电压表示数变大。
中考物理总复习《电路故障分析》专项测试题(附带答案)
中考物理总复习《电路故障分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1和R2一处发生了故障，则下列判断正确的是()第1题图A. R1短路B. R2短路C. R1断路D. R2断路2.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变．图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是()第2题图A. ①B. ②C. ③D. ④3.如图所示是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是()第3题图A. 灯泡断路B. 滑动变阻器接入电路的阻值过大C. 灯丝电阻值过大D. 滑动变阻器短路4.小华在做如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小；他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表指针均不动，若电路中只有一处故障，则一定是()第4题图A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路5.小明同学按图示连接好电路，闭合开关后发现，甲乙两灯泡均不亮．然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮．于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来．根据以上现象可以推断出下列哪个结论是正确的()第5题图A. 甲灯泡断路B. 乙灯泡断路C. 甲乙灯泡都断路D. 电源坏了6.如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如下表所示．则电路中的故障是()测试点a、b b、c c、d电压表示数有示数无示数有示数A.B. 小灯泡L断路C. 滑动变阻器R断路D. 滑动变阻器R短路7.在探究串联电路电压特点时，某同学设计的电路如图所示．对于下列实验过程中出现的现象及分析正确的是()第7题图A. 开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B. 如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C. 如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光二、填空题8.如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯________(选填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是________(选填“L1短路”“L1断路”或“L2断路”)．第8题图9.小芳用铅笔芯制作如图所示的“模拟调光灯”．闭合开关后，左右移动回形针，小灯泡始终不亮．为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0 V，则A、B间________(选填“短路”或“断路”)，这种故障可能的情况是____________、________________________．第9题图10. (2021上海)在如图所示的电路中，闭合开关S后，至少有一个电表发生偏转，已知电路中只有一处故障，且发生在电阻R1或R2上．请写出两电表的偏转情况及其对应的故障．________________________________________________________________________.第10题图参考答案1.【答案】A2.【答案】B3.【答案】B4.【答案】B5.【答案】B6.【答案】C7.【答案】C8. L1L1断路9.【答案】断路小灯泡灯丝断了A、B间接触不良10.【答案】若电压表示数不变，电流表示数变大，则R1短路；若电流表示数变大，电压表示数变小，则R2短路。
