水手工艺之《三股绳插接》
水手工艺_中文版_新版
钢丝绳与化纤绳复合，兼有强度大和柔软的特点。
二. 度量
1. 量法: C (in.)周长 ≈1/8 D (mm)直径
(1in≈25.4mm)
2. 长度: 公制(每捆纤维绳: 200/210m; 每捆钢丝绳210/500m)
英制(每捆120拓≈220m) (1fm=2yd, 1yd=3ft, 1ft=12in)
Use: Similar to Clove Hitch. The hauling direction can be both vertical to and parallel to the
cylinder, and even more, the knot can be made when the rope is very tight..
Use: Connect two ropes with the same diameter and easy to untie. 用途：同平结，但易解。
三. 拖曳和扛吊物品用结(knots for carrying articles) 1. Timber hitch (圆材结)
Use: It is used to haul an object, such as a spar, that has a fairly rough surface. 用途：拖拉或升降圆柱形物体（如木材等）。 2.Timber and half hitch (拖木结)
from
capstan to bitts. Caution: The direction of the stopper rope should be same as that of
mooring
line. 用途：临时止住大缆的活动，以便将大缆的船方糸固点从绞缆筒转移到双糸柱上。 注意事项：止索绳应朝出缆方向。 4. Carrick knot (绳花结)
水手结(终稿)
水手工艺摘选自网络
(仅供大家学习交流用）
2015年10月27日
首先先用胶带把绳头处裹好，再用 环氧树脂（就是“哥俩好”也叫“AB 胶”）把那里涂好，用502或者302也 可以。
绳头的处理
一
在绳头处直接打个结，这个法子不是长久之计看着也不好看，但是很方 便。但是如果绳子是由三股索搓捻而成的，那么在处理绳端时，可使用 将绳子的末端解开再相互连结的方法。其中有一种叫索头冠结，它是由 冠结与索头结组合而成的。虽然这种结法较容易，但处理不好就会使得 绳结过大。如果只是要暂时固定绳子的末端，那么仅使用索头结也可以。
丁香结
用途：适用于圆柱形物体。 特点：在高空作业时或特殊情况下能单手迅速打好。
打法：将绳头由里向外绕物体一周，压住绳根，将绳头再绕物体一周并 将绳头穿进第二道绳圈内，收紧即成。根据需要可在绳根上再加一个半 结，增加牢固性。
注意事项：此结不能使用在方形物体上，以防滑脱或磨损。
杠棒结
杠棒结特点：打法简单，松解方便、迅速，可随便调整长短。
２、将线穿过环中
３、拉紧另一端的线头
４、切掉线的两端；
５、最后，在距离线头少许处
单套结
１、在绳索的中间 打一个绳环
２、将绳头穿 过绳环的中间
３、绕过主绳
４、再次穿过绳环
５、将打结处拉紧便完成
双套结
１、将重叠成双条的绳 子中间处做一个绳环， 并从此绳环将末端拉出。
２、将拉出的末端 穿进两个环中
Байду номын сангаас

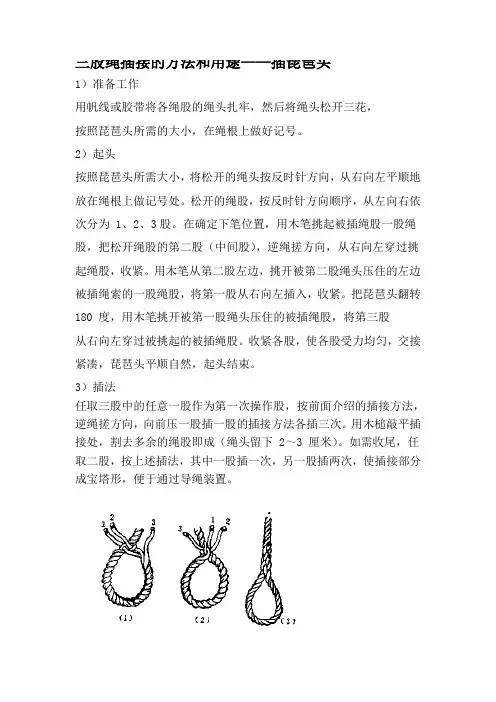

ZBSS-2-1-5三股绳插接的方法和用途——插琵琶头解析
任取三股中的任意一股作为第一次操作股，按前面介绍的插接方法，逆绳搓方向，向前压一股插一股的插接方法各插三次。
用木槌敲平插接处，割去多余的绳股即成（绳头留下 2～3 厘米）。
如需收尾，任取二股，按上述插法，其中一股插一次，另一股插两次，使插接部分成宝塔形，便于通过导绳装置。
三股绳插接的方法和用途——插琵琶头
1）准备工作
用帆线或胶带将各绳股的绳头扎牢，然后将绳头松开三花，
按照琵琶头所需的大小，在绳根上做好记号。
2）起头
按照琵琶头所需大小，将松开的绳头按反时针方向，从右向左平顺地放在绳根上做记号处。
松开的绳股，按反时针方向顺序，从左向右依次分为 1、2、3股。
在确定下笔位置，用木笔挑起被插绳股一股绳股，把松开绳股的第二股（中间股），逆绳搓方向，从右向左穿过挑起绳股，收紧。
用木笔从第二股左边，挑开被第二股绳头压住的左边被插绳索的一股绳股，将第一股从右向左插入，收紧。
把琵琶头翻转180 度，用木笔挑开被第一股绳头压住的被插绳股，将第三股
从右向左穿过被挑起的被插绳股。
收紧各股，使各股受力均匀，交接紧凑，琵琶头平顺自然，起头结束。
3）插法。
各种水手结的打法(图解)
各种水手结的打法（图解）一、固定绳结将绳索一端直接固定在自然物体上的结绳方法1、布林结(single bowling)：又称称人结、织布结、共同结、套结等。
有两种结法，易结易解，但绳结也易松动。
另还有双布林结(double bowling)，又称双称人结、坐下结。
2、8字通过结(figure 8 loop)3、简单通过结(overhand loop)：又称单结绳环4、8字环结(rewoven figure 8)：主要用于主绳与安全带的连接。
5、活结：又称拉脱结。
越拉越紧。
6、防脱结7、卷结：又称墨水结。
在两方向负荷相同时使用。
组合木材固定的时候用。
8、双套结(clove hitch)：又称丁香结。
可用于固定，也用于攀登和下降。
9、绳头结：又称艾曼斯结。
结组第一人与最后一人用于绳索与安全带连接处。
也可用于保护绳的支点上。
10、帐篷固定结二、接绳绳结将短绳接成长绳使用的绳结1、平结(square knot)：又称连结结、本结、陀螺结。
用于直径相同绳索之间的连接。
2、混合结：又称单衣结。
用于不同直径绳索之间的连接。
可分为混合结和双混合结。
3、交织结(fisherman's knot)：又称渔翁结、水手结、紧密结、天蚕结。
用于直径相同绳索之间的连接。
双交织结(double fisherman's knot), 又称葡萄藤结(grapevine knot)。
4、防脱结(water knot)：又称水结、ring bend，可将两条扁带连接在一起。
5、8字结：用于直径相同绳索之间的连接。
三、保护绳结使绳索之间或绳索与铁锁之间能够产生摩擦和滑动的绳结1、单环结(munter hitch)：又称意大利半扣(Italian hitch)。
用于沿主绳快速下降时的速度控制。
2、抓结(prusik knot)：又称普鲁士结、移动结。
用于行进、上升中的自我保护。
抓结不受力时可沿主绳滑动，受力时在主绳上卡住不动。
《水手工艺》实训指导书
CQWGJ-C-02-02-03《水手工艺》实训指导书一、实训目的与要求：通过实训练习，使学生掌握船舶值班水手相关基本操作技能，了解水手工艺各类项目操作工序，熟练掌握船舶值班水手的各项操作技能。
同时培养吃苦耐劳、诚实守信、善于沟通合作的品质，为培养船舶驾驶职业能力奠定良好的基础。
二、实训内容：纤维绳绳结实训；纤维绳编结实训；三股纤维绳插接实训；八股编绞化纤缆插接实训；钢丝绳插接实训；高空与舷外作业；撇缆作业实训；船体保养实训；索具与滑车组配绳实训；引航梯、舷梯及挂旗操作练习；操舵练习实训；带缆操作、解缆操作、系泊口令；抛锚操作、起锚操作、抛起锚口令；起货机的操作、重大件货物的绑扎。
三、实训设备及工、量具：纤维绳、木棒、圆材、无耳环立桶、油麻绳、架板钢丝缆等；木笔、木槌、弯嘴铁笔、水手刀或剪刀、帆线等；三股纤维绳；八股纤维绳；钢丝绳、铁笔、木凳、护目镜、切割机、手套；绳索、滑车、架板、安全带、桅梯、栏杆或铁环；撇缆绳。
四、实训步骤及操作方法：实训一纤维绳绳结实训1、实训目的与要求目的——掌握各种纤维绳绳结要求——掌握上述纤维绳结名称、操作方法及使用、保养、注意事项、要求操作迅速（国家海事局规定的水手工艺评估中13种绳结必须在4分钟内完成，错结不超过2个，其余绳结平均每分钟完成1个结）、绳结牢固、外观平整、解开方便；了解纤维绳种类、规格、重量计算、性能特点、量法及强度计算方法2、实训内容常用纤维绳绳结的打法、用途、特点。
3、实训准备纤维绳、木棒、圆材、无耳环立桶、油麻绳、架板钢丝缆等。
4、实训步骤1)平结用途：两根粗细相似的短绳相接，一般用在不经常解开的地方。
打法：两手各握一端绳头，先打一个半结，然后将两绳头继续打一个半结，将其收紧即成此结打好后，绳端与绳根穿出的方向一致。
2)缩帆结用途：两根粗细相似的短绳相接，用在经常解开的地方。
特点：易解开，使用方便，但不如平结牢固。
打法：与平结打法基本相同，在打第二个半结时要留出一个活头，收紧即成。
水手工艺适任评估试题卡(值班水手)
②插接方法正确、迅速、比较熟练：16分；
船舶水手工艺适任评估试题卡
评估
科目
船用钢丝绳插接（二四起头琵琶头）
题卡
编号
SG3.3
考试
时间
25分钟
适用
对象
沿岸航行船舶船员值班水手
总分
20
及格
12
实操
要求
1、考生在规定时间内完成直径为16mm钢丝绳眼环插接工作；
2、操作中的个人安全保护措施到位
船舶水手工艺适任评估试题卡
评估
科目
船体保养
题卡
编号
SG3.4.2
考试
时间
10分钟
适用
对象
沿岸航行船舶船员值班水手
总分
20
及格
12
实操
要求
掌握油漆作业要领
1、评估要素
①油漆作业工具的操作工艺技能；
②油漆作业的条件选择；
③安全防护措施到位。
2、评估标准
①操作正确、熟练，回答问题完整准确：20分；
②操作正确、比较熟练，回答问题基本准确：16分；
1、评估要素
①安全防护措施到位；
②插接起头方法正确；
③插接股纹平整紧凑；
④眼环大小符合要求；
⑤收尾正确，留存适宜。
2、评估标准
①安全防护措施到位，插接方法正确、迅速、熟练：20分；
②安全防护措施到位，插接方法正确、迅速、比较熟练：16分；
③安全防护措施到位，插接方法正确、迅速、熟练程度一般：12分；
1、评估要素
①能选择适宜船舶生产环境的撇缆方法；
②远距不少于20米、偏距不超过2.5米；
③安全防护措施到位。
水手技师鉴定实操项目与标准
工程船舶水手技师鉴定实操考核项目与评分标准一、实操考核项目：1、打绳结2、钢丝绳插接3、三股纤维绳插接4、撇缆5、八股纤维绳插接6、3—3绞辘配绳7、操舵8、信号旗识别9、船舶号灯、号型的识别二、实操项目考核评分说明：1、实操考核设置ABC三套题，每套有三项不同内容的考核题，考核时抽取其中一套；2、各套中每项满分为100分，每项成绩由考评员共同确定；3、确认实操及格标准：三个项目均及格。
三、实操考核题的结构：A套考核项目1、绳结：从20个绳结中考10个。
绳结题卡如下：题卡1：8形结、单索花、双套结、丁香结、鲁班结、缩帆结、拖木结、架板结、撇缆活结、水手结、题卡2：单套结、双索花、系缆活结、立桶结、杠棒结、架板活结、绳锥结、圆材结、缩短结、钩头结2、八股纤维绳插接：用直径为2.5厘米的八股纤维绳插琵琶头。
3、信号旗识别：从40面信号旗识别3面单字母旗并说出其含义，和抽考二组旗组。
B套考核项目：1、钢丝绳插接：用16毫米的半硬钢丝绳二、四起头双花插琵琶头、三、三起头单花跑插琵琶头或插日本扣（抽选一种）。
2、操舵：驾驶员（评考员）依模拟器船舶航行状况发布6个舵令对操舵者进行考核。
3、船舶号灯，号型识别：包括国际海上避碰规则和港口信号中的常见号灯及号型。
C套考核项目：1、三股纤维绳插接：用16毫米的三股白棕绳短插接或插琵琶头（抽选一种）。
2、3—3绞辘配绳：动滑车和定滑车各有三个滑轮，要求辘绳根端固定在定滑车上，而辘绳力端从定滑车中间滑轮穿出。
3、撇缆：在直径1.5米的圆圈内进行操作，抛投三次，选最优一次为最终成绩。
四、评分标准：A套题评分标准A套题目一：打绳结（一）内容：将20种常用绳结分成2组，抽选1组（10种）。
（二）评分表：学员姓名：准考证号：本题得分：考评员：考评组长：日期：日期：A套题目二：八股纤维绳插接（一）内容：用直径为2.5厘米的八股纤维绳插琵琶头。
（二）评分表：学员姓名：准考证号：本题得分：考评员：考评组长日期：日期：A套题目三：信号旗识别（一）内容：从40面信号旗识别3面单字母旗并说出其含义，和抽考二组旗组。
水手工艺说课
2020/2/21
13
实操模块七——撇缆作业
目的：掌握撇缆的方法并达到相应的要求 内容： 船舶靠码头中，与码头有相当距离时，就要求尽快地把带缆带到码
头缆桩上，利用带缆把船舶绞进靠拢码头。船用带缆都较粗重， 不能直接送上码头，所以都采用撇缆牵引带缆到码头上。 撇缆绳多采用直径为6~7mm的编织化纤绳，长度为40m左右。尾端插 一眼环接，前端插接在撇缆头上，撇缆头的重量为0.35~0.4kg， 可用内有沙袋外用油麻绳编织而成或用撇缆绳直接将沙袋编织在 内而成，也可用硬橡胶制成。 将连接撇缆的撇缆头在直径1.5米的圆形投抛投区内抛投至25米以外 的规定区域；抛头区前方设1.2米高度栏杆。抛投姿势有三种：船 舶式、旋转式、码头式。 要求： 撇缆前应先检查撇缆的强度；抛投区域附近应无人；对学生应先进 行安全操作规程教育，使学生先熟悉操作方法；抛投时姿势正确， 距离达到25米以上，左右偏距在2.5米以内。
要求：了解船舶清洁制度，掌握船体保养方法；了解船用油漆的种类； 熟悉油漆用量的计算方法；了解油漆的调配方法；初步掌握除锈、油 漆和甲板设备的活络润滑方法。
2020/2/21
15
实操模块九——索具与滑车组配绳
目的：掌握索具与滑车组配绳的方法和要求 内容：卸扣、钩及属具的使用方法；“一·一”滑车组配绳；“二·二”
2020/2/21
17
实操模块十一——操舵练习
目的：掌握操舵要领 内容：解释操舵要领和操舵注意事项，讲解操舵口令并演示操舵程序，安排学生 进行现场操舵练习，船舶在大洋中航行，普遍采用自动操舵装置，简称自动舵。 在进出港口、狭水道、水流湍急区域、雾天、捕鱼区等来往船舶拥挤区域，采用 随动操舵。 要求：要求学生掌握操舵要领和操舵注意事项，并熟记操舵口令。为了确保驾驶 室舵角批示器和舵的实际角度相符及查看转舵装置是否运转正常，在开航前1小 时，由值班驾驶员通知大副会同轮机长和电机员到舵机间对舵。值班驾驶员带领 舵工在驾驶室用电话和舵机间大副联系。经舵机间内轮机长和电机员试运转后， 由大副指挥校对舵。首先通知驾驶室将舵置于0º（正舵），转左舵5º、15º、25º、 35º（左满舵）按次校对，然后回舵25º、15º、5º、0º，再转右舵5º、15º、25º、 35º，最后回复到正舵。当舵机间的舵角和驾驶室的舵角指示器相符或是在允许 误差之内（电动指示的允许误差不大于±1º，机械指示的允许误差不大于±2º）， 即可按上述方法校对第二部舵机。最后试应急舵机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章帆缆作业
三股绳插接
教学目的：
1 .能够熟练地掌握各种纤维绳的种类；
2 .使用缝帆工具，能整齐地缝补帆布，会裁剪大量风斗罩。
教学的重点、难点：
1、纤维绳特点、用途及绳结的打结和编结、插接；
2、纤维绳插接的工具介绍和准备工作，使用注意事项。
教学方式：
1、理论教授；
2、以实操练习教学为主。
第一节3股绳插接
1、纤维绳插接
1）3股绳的绳头反插接
用途：加强绳头的牢固性，防止绳头松散，延长使用寿命。
2）3股绳琵琶头（眼环）
用途：绳端做成的眼环，用于带缆、套缆桩、连接等。
3）3股绳短插接
用途：用于两根同样粗细的绳索相连接，插接后使破断力约为原强度的90％，不能用在滑轮上。
4) 3股绳长插接用途：用于同样粗细的绳索相连接。
第二章帆缆作业
(纤维绳编结)
4、纤维绳的编结
1）扶索结
用途：用做舷梯扶手索绳头，绳索穿过圆孔防止滑脱。
2）救生索编中结
用途：编在救生索上，便于船员由救生索登艇。
3）拖把结
用途：扎软拖把用。
教学目的：
1 .能够熟练地掌握各种纤维绳的种类；
2 .使用缝帆工具，能整齐地缝补帆布，会裁剪大量风斗罩。
教学的重点、难点：
3、纤维绳特点、用途及绳结的打结和编结、插接；
4、纤维绳插接的工具介绍和准备工作，使用注意事项。
教学方式：
3、理论教授；
4、以实操练习教学为主。
第三节纤维绳编结
4）3股花箍
用途：箍紧木碰垫、橡皮管等或装饰在栏杆等处。
4）4股花箍
用途：箍紧木碰垫、橡皮管等或装饰在栏杆等处。
5）5股花箍
用途：箍紧木碰垫、橡皮管等或装饰在栏杆等处。
6）撇缆头结
用途：包缠撇缆头，船舶撇缆时用。
