23.1图形的旋转(2课时)
人教版九年级上册数学《图形的旋转》教案及作业设计(含答案)
23.1 图形的旋转(2)第二课时教学内容1．对应点到旋转中心的距离相等．2．对应点与旋转中心所连线段的夹角等于旋转角．3．旋转前后的图形全等及其它们的运用．教学目标理解对应点到旋转中心的距离相等；理解对应点与旋转中心所连线段的夹角等于旋转角；理解旋转前、后的图形全等．掌握以上三个图形的旋转的基本性质的运用．先复习旋转及其旋转中心、旋转角和旋转的对应点概念，接着用操作几何、实验探究图形的旋转的基本性质．重难点、关键1．重点：图形的旋转的基本性质及其应用．2．难点与关键：运用操作实验几何得出图形的旋转的三条基本性质．教学过程一、复习引入（学生活动）老师口问，学生口答．1．什么叫旋转？什么叫旋转中心？什么叫旋转角？2．什么叫旋转的对应点？3．请独立完成下面的题目．如图，O是六个正三角形的公共顶点，正六边形ABCDEF能否看做是某条线段绕O点旋转若干次所形成的图形？（老师点评）分析：能．看做是一条边（如线段AB）绕O点，按照同一方法连续旋转60°、120°、180°、240°、300°形成的．二、探索新知上面的解题过程中，能否得出什么结论，请回答下面的问题：1．A、B、C、D、E、F到O点的距离是否相等？2．对应点与旋转中心所连线段的夹角∠BOC、∠COD、∠DOE、∠EOF、∠FOA是否相等？ 3．旋转前、后的图形这里指三角形△OAB、△OBC、△OCD、△ODE、△OEF、△OFA全等吗？老师点评：（1）距离相等，（2）夹角相等，（3）前后图形全等，那么这个是否有一般性？下面请看这个实验．请看我手里拿着的硬纸板，我在硬纸板上挖下一个三角形的洞，•再挖一个点O作为旋转中心，把挖好的硬纸板放在黑板上，先在黑板上描出这个挖掉的三角形图案（△ABC），然后围绕旋转中心O转动硬纸板，•在黑板上再描出这个挖掉的三角形（△A′B′C′），移去硬纸板．（分组讨论）根据图回答下面问题（一组推荐一人上台说明）1．线段OA与OA′，OB与OB′，OC与OC′有什么关系？2．∠AOA′，∠BOB′，∠COC′有什么关系？3．△ABC与△A′B′C′形状和大小有什么关系？老师点评：1．OA=OA′，OB=OB′，OC=OC′，也就是对应点到旋转中心相等．2．∠AOA′=∠BOB′=∠COC′，我们把这三个相等的角，•即对应点与旋转中心所连线段的夹角称为旋转角．3．△ABC和△A′B′C′形状相同和大小相等，即全等．综合以上的实验操作和刚才作的（3），得出（1）对应点到旋转中心的距离相等；（2）对应点与旋转中心所连线段的夹角等于旋转角；（3）旋转前、后的图形全等．例1．如图，△ABC绕C点旋转后，顶点A的对应点为点D，试确定顶点B•对应点的位置，以及旋转后的三角形．分析：绕C点旋转，A点的对应点是D点，那么旋转角就是∠ACD，根据对应点与旋转中心所连线段的夹角等于旋转角，即∠BCB′=ACD，•又由对应点到旋转中心的距离相等，即CB=CB′，就可确定B′的位置，如图所示．解：（1）连结CD（2）以CB为一边作∠BCE，使得∠BCE=∠ACD（3）在射线CE上截取CB′=CB则B′即为所求的B的对应点．（4）连结DB′则△DB′C就是△ABC绕C点旋转后的图形．例2．如图，四边形ABCD 是边长为1的正方形，且DE=14，△ABF 是△ADE 的旋转图形．（1）旋转中心是哪一点？（2）旋转了多少度？（3）AF 的长度是多少？（4）如果连结EF ，那么△AEF 是怎样的三角形？ 分析：由△ABF 是△ADE 的旋转图形，可直接得出旋转中心和旋转角，要求AF•的长度，根据旋转前后的对应线段相等，只要求AE 的长度，由勾股定理很容易得到．•△ABF 与△ADE 是完全重合的，所以它是直角三角形．解：（1）旋转中心是A 点．（2）∵△ABF 是由△ADE 旋转而成的∴B 是D 的对应点∴∠DAB=90°就是旋转角（3）∵AD=1，DE=14∴AE=2211()4 =17 ∵对应点到旋转中心的距离相等且F 是E 的对应点∴AF=174（4）∵∠EAF=90°（与旋转角相等）且AF=AE∴△EAF 是等腰直角三角形．三、巩固练习教材P64 练习1、2．四、应用拓展例3．如图，K 是正方形ABCD 内一点，以AK 为一边作正方形AKLM ，使L 、M•在AK 的同旁，连接BK 和DM ，试用旋转的思想说明线段BK 与DM 的关系．分析：要用旋转的思想说明就是要用旋转中心、旋转角、对应点的知识来说明． 解：∵四边形ABCD 、四边形AKLM 是正方形∴AB=AD，AK=AM，且∠BAD=∠KAM为旋转角且为90°∴△ADM是以A为旋转中心，∠BAD为旋转角由△ABK旋转而成的∴BK=DM五、归纳小结（学生总结，老师点评）本节课应掌握：1．对应点到旋转中心的距离相等；2．对应点与旋转中心所连线段的夹角等于旋转角；3．旋转前、后的图形全等及其它们的应用．六、布置作业1．教材P66 复习巩固4 综合运用5、6．2．作业设计．作业设计一、选择题1．△ABC绕着A点旋转后得到△AB′C′，若∠BAC′=130°，∠BAC=80°，•则旋转角等于（）A．50° B．210° C．50°或210° D．130°2．在图形旋转中，下列说法错误的是（）A．在图形上的每一点到旋转中心的距离相等B．图形上每一点移动的角度相同C．图形上可能存在不动的点D．图形上任意两点的连线与其对应两点的连线长度相等3．如图，下面的四个图案中，既包含图形的旋转，又包含图形的轴对称的是（）二、填空题1．在作旋转图形中，各对应点与旋转中心的距离________．2．如图，△ABC和△ADE均是顶角为42°的等腰三角形，BC、DE分别是底边，图中的△ABD 绕A旋转42°后得到的图形是________，它们之间的关系是______，•其中BD=_________．3．如图，自正方形ABCD的顶点A引两条射线分别交BC、CD于E、F，•∠EAF=45°，在保持∠EAF=45°的前提下，当点E、F分别在边BC、CD上移动时，BE+•DF•与EF的关系是________．三、综合提高题1．如图，正方形ABCD的中心为O，M为边上任意一点，过OM随意连一条曲线，•将所画的曲线绕O点按同一方向连续旋转3次，每次旋转角度都是90°，这四个部分之间有何关系？2．如图，以△ABC的三顶点为圆心，半径为1，作两两不相交的扇形，•则图中三个扇形面积之和是多少？3．如图，已知正方形ABCD的对角线交于O点，若点E在AC的延长线上，•AG•⊥EB，交EB 的延长线于点G，AG的延长线交DB的延长线于点F，则△OAF与△OBE重合吗？如果重合给予证明，如果不重合请说明理由？答案一、1．C 2．A 3．D二、1．相等 2．△ACE 图形全等 CE 3．相等三、1．这四个部分是全等图形2．∵∠A+∠B+∠C=180°，∴绕AB、AC的中点旋转180°，可以得到一个半圆，∴面积之和=12 ．3．重合：证明：∵EG⊥AF∴∠2+∠3=90°∵∠3+∠1+90°=180°∵∠1+∠3=90°∴∠1=∠2同理∠E=∠F，∵四边形ABCD是正方形，∴AB=BC ∴△ABF≌△BCE，∴BF=CE，∴OE=OF，∵OA=OB∴△OBE绕O点旋转90°便可和△OAF重合．。

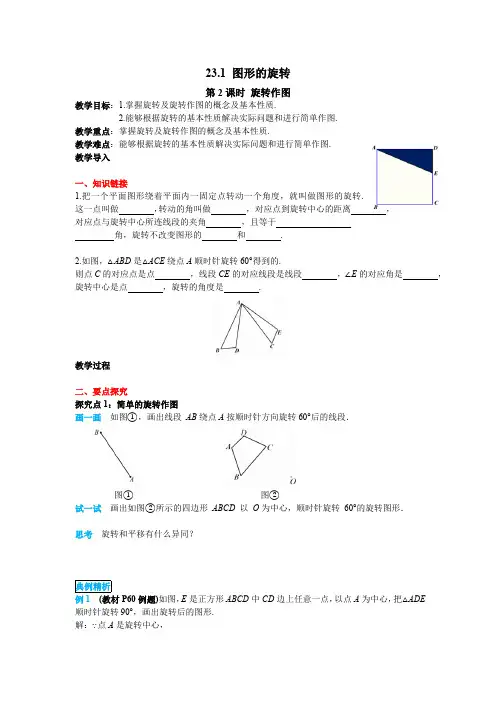

23.1 第2课时 旋转作图 人教版数学九年级上册教案
23.1 图形的旋转第2课时旋转作图教学目标：1.掌握旋转及旋转作图的概念及基本性质.2.能够根据旋转的基本性质解决实际问题和进行简单作图.教学重点：掌握旋转及旋转作图的概念及基本性质.教学难点：能够根据旋转的基本性质解决实际问题和进行简单作图.教学导入一、知识链接1.把一个平面图形绕着平面内一固定点转动一个角度，就叫做图形的旋转.这一点叫做，转动的角叫做，对应点到旋转中心的距离，对应点与旋转中心所连线段的夹角，且等于角，旋转不改变图形的和.2.如图，△ABD是△ACE绕点A顺时针旋转60°得到的.则点C的对应点是点，线段CE的对应线段是线段，∠E的对应角是，旋转中心是点，旋转的角度是.教学过程二、要点探究探究点1：简单的旋转作图画一画如图①，画出线段AB绕点A按顺时针方向旋转60°后的线段．图①图②试一试画出如图②所示的四边形ABCD以O为中心，顺时针旋转60°的旋转图形．思考旋转和平移有什么异同？典例精析例1 (教材P60例题)如图，E是正方形ABCD中CD边上任意一点，以点A为中心，把△ADE顺时针旋转90°，画出旋转后的图形.解：∵点A是旋转中心，∴它的对应点是.正方形ABCD中，AD=AB，∠DAB= ，∴旋转后B和D重合.设点E的对应点为E′.∵△ADE△ABE′，∴∠ABE′＝＝，BE′＝，因此在CB的延长线上截取点E′，使BE′＝，则△ABE′为旋转后的图形.想一想还有其他方法确定点E的对应点E′吗？方法总结：旋转作图的基本步骤：(1)明确旋转三要素：旋转中心、旋转方向和旋转角度. (2)找出关键点；(3)作出关键点的对应点；(4)作出新图形；(5)写出结论.练一练：下图为4×4 的正方形网格，每个小正方形的边长均为1，将△OAB绕点O逆时针旋转90°，你能画出△OAB旋转后的图形△O'A'B'吗？例2 如图，点A，C的坐标分别为(1，1)、(2，4)，将△ABC绕点A按逆时针方向旋转90°，得到△A'B'C'，则C'点的坐标为( )A．(-2，4)B．(4，0)C．(-2，2)D．(-1，3)方法点拨：根据题意画出图形，然后结合直角坐标系即可得出C'的坐标．练一练：如图，正方形OABC的两边OA.OC分别在x轴、y轴上，点D(5，3)在边AB上，以C为中心，把△CDB旋转90°，则旋转后点D的对应点D′的坐标是( )A ．(2，10)B ．(-2，0)C ．(2，10)或(-2，0)D ．(10，2)或(-2，0)分析：要注意分顺时针旋转和逆时针旋转两种情况讨论解答．方法点拨：关于平面直角坐标系中的图形旋转后对应点的坐标的计算，通常要结合已知点及其对应点构造直角三角形，利用旋转的性质，证明所构造的两个直角三角形全等即可解决.探究点2：旋转设计作图合作探究1.选择不同的__________、不同的__________旋转同一个图案，会出现不同的效果.(1)两个旋转中，旋转中心不变，__________改变了，产生了_______的旋转效果.(2)两个旋转中，旋转角不变，__________改变了，产生了_______的旋转效果.2.我们可以借助旋转可以设计出许多美丽的图案.例3 如图，该图形在绕点O 按下列角度旋转后，不能与其自身重合的是( )A ．72°B ．108°C ．144°D ．216°三、课堂小结作旋转图形①分析图形，找出图形的关键点；②确定三要素；③将关键点分别与旋转中心连接后旋转，找到关键点的对应点；④顺次连接各对应点.旋转的作图确定旋转中心找两条对应点连线段的垂直平分线的交点当堂检测1.如图，是由一个矩形沿顺时针方向旋转90度后所形成的图形是( )A．(1)(3)B．(2)(3)C．(1)(2)D．(3)2.等边三角形绕着它的中心O旋转，若旋转后的三角形能与自身重合，则旋转角最小是( ) A．360° B．240° C．120° D．60°3.如图，平面直角坐标系中，已知△ABC的顶点A的坐标为(－1，2)．(1)将△ABC向右平移3个单位得到△DEF，请在图中画出平移后的图形；(2)将△ABC绕点C按逆时针方向旋转90°后得到△MNC，请在图中画出旋转后的图形，并写出点M，N的坐标.4.如图，四边形ABCD绕O点旋转后，顶点A的对应点为E，试确定B.C.D对应的点的位置，以及旋转后的四边形．参考答案自主学习一、知识链接1. 旋转中心旋转角相等相等旋转形状大小2. B BD ∠D A60°课堂探究二、要点探究探究点1：画一画作法：(1)如图，以AB为一边按顺时针方向画∠BAX，使得∠BAX=60°；(2)在射线AX上取点C，使得AC=AB.线段AC为所求．图略试一试图略思考①相同：都是一种运动；运动前后不改变图形的形状和大小.②不同：图形变换运动方向运动量的衡量平移直线移动一定距离旋转顺时针或逆时针转动一定的角度典例精析例1 点A 90 ° ≌90 ° ∠ADE DE DE想一想解：延长CB，以点A为圆心，AE 的长为半径画弧，交CB的延长线于E'，连接AE'，则△ABE'为旋转后的图形.练一练图略例2 C练一练C探究点2：合作探究 1. 旋转中心旋转角(1) 旋转角不同(2) 旋转中心不同例3 B当堂检测1. B2.C3.解：（1）图略.（2）图略．M（-3，-2），N（-2，-4）4.解：(1)连接OA.OB.OC.OD.OE；(2)分别以OB.OC.OD为一边作∠BOF，∠COG，∠DOH，使∠BOF= ∠COG= ∠DOH=∠AOE；(3)分别在射线OF，OG，OH上，截取OF=OB，OG=OC，OH=OD；(4)连接EF，FG，GH，HE，四边形EFGH就是四边形ABCD绕O点旋转后的图形．。
《23.1图形的旋转》习题2
23.1 图形的旋转一、选择题:1.在下列现象中,不属于旋转现象的是( )A.方向盘的转动B.水龙头开关的转动C.电梯的上下移动D.钟摆的运动2.如图,将正方形图案绕点O旋转180后,得到的图案是( )A B C D3.钟表分针从2点15分到2点20分,旋转的度数为( )A.20B.26C.30D.364.如图,在Rt ABC∆中,90ACB∠=,40A∠=,以直角顶点C为旋转中心,将ABC∆逆时针旋转到A B C∆''的位置,其中,A B''分别是,A B的对应点,且点B在斜边A B''上,直角边CA'交AB于D,则旋转角等于( )A.70B.80C.60D.50二、填空题:5.把一个图形绕着某一点O转动一个角度的图形变换叫做,点O叫做,转动的角叫做.6.如图,OAB∆绕点O按顺时针方向旋转得到OEF∆,在这个旋转过程中:(1)旋转中心是点；旋转角是；(2)经过旋转,点A、B分别移动到点的位置；(3)对应线段:线段OF与线段,线段OE与线段,线段EF与线段；(4)对应角:∠EOF与,∠E与,∠F与.7.如图,ABC∆与ADE∆都是等腰直角三角形,C∠和AED∠都是直角,点E在AB上,如果ABC∆经逆时针旋转后能与ADE∆重合,那么旋转中心是点；旋转的度数是.8.如图,ABC∆为等边三角形,D为ABC∆内一点,ABD∆经过旋转后到达ACP∆的位置,则(1)旋转中心是点；(2)旋转角度是；(3)ADP∆是三角形.第4题9.对应点到旋转中心的距离；对应点与旋转中心所连线段的夹角等于；旋转前、后的图形.三、解答题10.时钟的时针在不停地旋转,从上午6时到上午9时,时针旋转的旋转角是多少度?从上午9时到上午10时呢?11.如图,杠杆绕支点转动撬起重物,杠杆的旋转中心在哪里?旋转角是哪个角?12.如图,说出压水机压水时的旋转中心和旋转角.13.如图,吃米的小鸡是站立的小鸡经过旋转得到的,旋转中心是O.从图上量一量旋转角是多少度.14.如图,OAB∆,在这个旋转过程中,找出图中相等的∆绕O点按顺时针方向旋转得到OEF角和相等的线段.15.如图,E是正方形ABCD中,CD边上任意一点,以点B为中心,把EBC逆时针旋转90,画出旋转后的图形.参考答案1.C2.D3.C4.B5. 旋转，旋转中心，旋转角6.(1) O ； ∠AOE 、∠BOF ；(2) E 、F ；(3) OB , OA , AB ；(4) ∠AOB , ∠A ,∠B .7. A ； 45°.8. (1) A ；(2) 60° ；(3)等边.9.相等 ； 旋转角 ；全等 .10.解:时针1小时转30,从上午6时到9时,时针要旋转30390⨯=；从9时到10时,时针要旋转30.11.解:杠杆的旋转中心在点O ,旋转角是∠AOA '.12.解:压水机的旋转中心为把手柄与机体的连接点,旋转角为把手柄旋转的角度.13. 解:经测量旋转角∠'AOA 约等于85.14.答:相等的角是:A E ∠=∠,B F ∠=∠,AOB EOF ∠=∠,AOE BOF ∠=∠.相等的线段是:AB EF =,OA OE =,OB OF =.15.答:E BA ∆'是由∆EBC 逆时针旋转90后得到的.。
23.1 图形的旋转(第二课时)课件
3. 连接CD, 则线段CD即为所求作.
B
注意：利用旋转的性质作旋转图形，关键是如何 保距和保角。
简单的旋转作图
1、如图所示，△ABC绕O点旋转后，
顶点A的对应点为点D，试确定顶点B、
C的对应点E、F的位置，以及旋转后
的△DEF
.D A
.O
B
C
简单的旋转作图
2、如图所示，△ABC绕某点旋转后， 边AB旋转到A’ B’的位置，请确定旋转 中心并画出旋转后的△A’B’C’。
小结:
利用旋转的性质作旋转图形，关键是如何保距 和保角。
在图形旋转中，对应线段的夹角即为旋转角 （保角性质的派生）
旋转的目的是为了汇聚已知条件。 旋转中点的轨迹探微。
旋转的概念：
在平面内，将一个图形绕着一个定点沿某个方向 转动一个角度，这样的图形运动称为旋转.
旋转的性质：
对应点到旋转中心的距离相等；（保距性）
对应点与旋转中心所连线段的夹角等于旋转角；
旋转前、后的图形全等（。保形性） （保角性） 图形变换： 平移、轴对称、旋转。
（全等变换）
简单的旋转作图
例1 将A点绕O点沿顺时针方向旋转 6点0˚的. 旋转作法
A
D
变式1：如图在正方形
E
ABCD中，∠EAF＝450，
求证：DE+BF=EF
B
FC
变式2:如图,如图在正方形ABCD 的边长为1, DC、BC上各有一点 E、F,如果△EFC的周长为2, 求 ∠EAF的度数.
旋转过程追踪：旋转轨迹的判断与计算
例５如图，一个边长为４的正三角形ABC放 在直线m上，然后不滑动的转动，当它转动一 周时，求顶点A所经过的路线长。
人教版九年级上册数学第23章 旋转 旋转的性质
(2) 若 OA ＝ 8 ， OC ＝ 6 ， OB ＝ 10 ， 判 断 △OMC的形状并证明．
解：△OMC是直角三角形． 证明如下： ∵△AOB≌△CMB，∴CM＝AO＝8. ∵BO＝BM，∠OBM＝60°， ∴△OBM是等边三角形．∴OM＝OB＝10.
在△OMC中，OM2＝100， OC2＋CM2＝62＋82＝100， ∴OM2＝OC2＋CM2. ∴△OMC是直角三角形．
R版九年级上
第二十三章旋转
23.1图形的旋转 第2课时 旋转的性质
提示：点击 进入习题
1C 2D 3D 4B
5 60;4
答案显示
6 见习题
7 见习题
1 ． 【2020·苏 州 】 如 图 ， 在 △ ABC 中 ， ∠ BAC ＝ 108°，将△ABC绕点A按逆时针方向旋转得到 △AB′C′.若点B′恰好落在BC边上，且AB′＝CB′， 则∠C′的度数为( ) A．18°B．20°C．C24°D．28°
7．【2020·金昌】如图，点M，N分别在正方形ABCD的 边BC，CD上，且∠MAN＝45°.把△ADN绕点A顺 时针旋转90°得到△ABE.
(1)求证：△AEM≌△ANM；
证明：由旋转的性质得△ADN≌△ABE， ∴∠DAN＝∠BAE，AE＝AN. ∵∠DAB＝90°，∠MAN＝45°， ∴∠MAE＝∠BAE＋∠BAM＝∠DAN＋∠BAM＝45°. ∴∠MAE＝∠MAN. 又∵AM＝AM， ∴△AEM≌△ANM(方框中“∵CB＝AD，” 和“∴四边形…”之间作补充，下列正确的是( )
B A．嘉淇推理严谨，不必补充 B．应补充：且AB＝CD C．应补充：且AB∥CD D．应补充：且OA＝OC
5 ． 如 图 ， 点 P 是 等 边 三 角 形 ABC 的 边 BC 上 一 点 ， 把
23.1 图形的旋转 第2课时 旋转作图
O
O
β
α
（1）旋转中心不变，改变旋转角（如图）．
O1
α
O2
α
（2）旋转角不变，改变旋转中心．
（3）美丽的图案是这样形成的．
用旋转的知识设计图形
运用旋转作图应满足三要素：旋转中心、旋转方向、旋转角，而旋转中心、旋转角固定下来，对应点就自然而然地固定下来．因此，选择不同的旋转中心、不同的旋转角会作出不同效果的图案.
轴对称:
下图由四部分组成,每部分都包括两个小”十”字,红色部分能经过适当的旋转得到其他三部分吗?能经过平移吗?能经过轴对称吗?还有其他方式吗?
直线EF与GH相交于图形的中心O，且互相垂直，先把左边的两个“十字”作关于EF的轴对称图形，然后作这两部分关于GH的轴对称图形，这样就可以得到整个图形.
平移:
平移的方向
平移的距离
仅靠平移无法得到
旋转:
下图由四部分组成,每部分都包括两个小”十”字,红色部分能经过适当的旋转得到其他三部分吗?能经过平移吗?能经过轴对称吗?还有其他方式吗?
整个图形可以看作是左边的两个小“十字”绕着图案的中心旋转3次，分别旋转90°、180°、270°前后图形组成的.
平移、 旋转相结合:
先平移
后旋转
下图由四部分组成,每部分都包括两个小“十”字,红色部分能经过适当的旋转得到其他三部分吗?能经过平移吗?能经过轴对称吗?还有其他方式吗?
整个图形可以看作是左边的两个小“十字”先通过一次平移成图形右侧的部分，然后左、右部分一起绕图形的中心旋转90°前后图形组成的.
B
3. 如图，在Rt△ABC中，∠ACB=90°，∠A= 40°，以直角顶点C为旋转中心，将△ABC旋 转到△A′B′C的位置，其中A′、B′分别是A、 B的对应点，且点B在斜边A′B′上，直角边C A′交AB于点D，则旋转角等于（ ） A.70° B.80° C.60° D.50°
23.1图形的旋转(第二课时)
（
(3)求四边形OAA1B1 的面积？
2.已知：如图，在△ABC中，∠BAC=1200，以BC为边向 形外作等边三角形△BCD，把△ABD绕着点D按顺时针 方向旋转600后得到△ECD，若AB=3，AC=2，求∠BAD 的度数与AD的长. E
A
1.已知线段A000后的图形. M
B′ A′ N B
O A
例4.在等腰直角△ABC中，∠C=900，BC=2cm，如果 以AC的中点O为旋转中心，将这个三角形旋转1800， 点B落在点B′处，求BB′的长度.
B′
O
C′ C
A A′
B
练一练
如图,在正方形ABCD中,E是CB延长线上一 点,△ABE经过旋转后得到△ADF,请按图回答:
简单的旋转作图
例3
如图，△ABC绕C点旋转后，
顶点A得对应点为点D. 试确定顶点 B对应点的位置以及旋转后的三角
形.
A
E
D
B
C
则△DEC即为所求作.
3、如图,ΔDEF是由△ABC绕某一中心 旋转一定的角度得到,请你找出这旋转 中心. A C
D B E F
旋转中心在对应点连线的垂直平分线上。
.O
简单的旋转作图
C
B
D
(二)、新知学习： 自学教材 P60 例题，画出旋转后的 图形，并写出画法，写出理由。
简单的旋转作图
例1 ： 将A点绕O点沿顺时针方向旋转60˚.
点的旋转作法
B
B点即为所求作.
A O
简单的旋转作图
例2 将线段AB绕O点沿顺时针方向旋转60˚.
线段的旋转作法
C
新人教版初中数学九年级上册第23章《图形的旋转》教案
探究
二、自主
探究
1．旋转中心不变，改变旋转角
画出以下图所示的四边形ABCD以O点为中心，旋转角分别为30°、60°的旋转图形．
2．旋转角不变，改变旋转中心
画出以下图，四边形ABCD分别为O、O为中心，旋转角都为30 °的旋转图形．
3、图案设计：（1）、如下图是菊花一叶和中心与圆圈，现以O 为旋转中心画出分别旋转45°、90°、135°的菊花图案．
（2）、 如图，如果上面的菊花一叶，绕下面的点O′为旋转中心， 请同学画出图案，它还是原来的菊花吗？
选择不同的旋转中心、不同的旋转角来进行研究．
学生独立作图，两名同学上台展示。
画完之后相互批改、评价。
从画图中，师生共同归纳出:旋转中心不变，改变旋转角与旋转角不变，改变旋转中心会产生不同的效果，所以，我们可以经过旋转设计出美丽的图案．
（3）旋转前、后的图形全等．
根据图形思考老师所给的问题，然后分组讨论，教师参与讨论交流，最后一组推荐一人上台回答结论
1．OA=OA′，OB=OB′，OC=OC′
2．∠AOA′=∠BOB′=∠COC′
3．△ABC和△A′B′C′形状相同和大小相等，即全等．
综合以上的实验操作，师生共同归纳出旋转的性质。
(5)由平面图形转动而产生的奇妙图案。
2、提出问题:
这些情境中的转动现象,有什么共同特征?
用课件展示图片并显示现实生活中部分物体的旋转现象
学生观察图片
学生思考，归纳它们的共同特征。
让学生再举一些类似的例子
通过这些画面的展示让学生切身感受到我们身边除了平移、轴对称变换等图形变换之外,生产、生活中广泛存在着转动现象，从而产生对这种变换进一步探究的强烈欲望,为本节课探究问题作好铺垫。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.将如图所示的四边形ABCD平移，使得点B平
移到点D，作出平移后的图形.
A B C D
A1
B1
D1 C1
2. 如图，已知△ABC和直线l，请你画出△ABC
关于直线l的对称图形△ABC.
A l C C1 B B1 A1
3. 圆是轴对称图形吗？等腰三角形呢？还人哪些 图形是轴对称图形？.
观察思考：
简单的旋转作图：
例1 将A点绕O点沿顺时针方向旋转60˚.
点的旋转作法
作法： 1. 以点O为圆心， OA长为半径画圆; 2. 连接OA, 用量角器 或三角板（限特殊角） 作出∠AOB，与圆周 交于B点； 3. B点即为所求作.
B
A
O
例2 将线段AB绕O点沿顺时针方向旋转60˚.
线段的旋转作法
作法： 1. 将点A绕点O顺时针 旋转60˚，得点C; 2. 将点B绕点O顺时针 旋转60 ˚，得点D ； 3. 连接CD, 则线段CD即 为所求作.
还可以看做是几个菱形通 过几次旋转得到的？每次 旋转了多少度？ 3 个 1 1 次 180 6000 3 个 次
做一做：
在图中，正方形 ABCD 与正方形 EFGH边长相等，这个图案可以看作 是哪个“基本图案”通过旋转得到 的
．
试一试：
图中是否存在这样的两个三角形， 其中一个是通过另一个旋转得到的？
自转与公转
探究新知
（１）上面情景中的转动现 象，有什么共同的特征？
（２）钟表的指针、秋千在 转动过程中，其形状、大小、 位置是否发生变化呢？
（１）上面情景中的转动现 象，有什么共同的特征？
（２）钟表的指针、秋千在 转动过程中，其形状、大小、 位置是否发生变化呢？
在平面内，将一个图形绕着一个定点沿 某个方向转动一个角度，这样的图形运 动称为旋转。
例１：钟表的分针匀速旋转一周需要60 分． （１）指出它的旋转中心； （２）经过20分，分针旋转了多少度？
（１）它的旋转中心是钟表的轴 心；
（２）分针匀速旋转一周需要60 分，因此旋转20分，分针旋转的 角度为 360 20 120 60
思考：
1.香港区徽可以看作是什么“基本图案” 通过怎样的旋转而得到的？
这个定点称为旋转中心，转动的角称 为旋转角。
A B
旋转角
o
旋转中心
平移和旋转的异同： 1、相同：都是一种运动；运动前后 不改变图形的形状和大小
2、不同
运动方向 平移
旋转
直线
顺时针 逆时针
运动量 的衡量 移动一定距离
转动一定的角度
议一议
如图，如果把钟表的指针看做四边形AOBC，它绕O点旋转得 到四边形DOEF. 在这个旋转过程中： （1）旋转中心是什么? 旋转中心是OCA D NhomakorabeaO
B
试试看：
将下图中大写字母N绕它右下侧的顶点按 顺时针方向旋转90˚，作出旋转后的图案.
小结：这节课，主要学习了什么？
旋转的概念：
在平面内，将一个图形绕着一个定点沿某 个方向转动一个角度，这样的图形运动称为旋 转.
旋转的性质：
1、旋转不改变图形的大小和形状． 2、任意一对对应点与旋转中心的连线所成 的角度都是旋转角，旋转角相等． 3、对应点到旋转中心的距离相等
（2）经过旋转，点A、B分别移动到什么位置？ 点D和点E的位置 （3）旋转角是什么？ ∠AOD和∠BOE都是旋转角 AO=DO， BO=EO
（4）AO与DO的长有什么关系？BO与EO呢？
（5）∠AOD与∠BOE有什么大小关系？ ∠AOD=∠BOE
旋转的基本性质
（１）旋转不改变图形的大小和形状． （２）图形上的每一点都绕旋转中心沿 相同方向转动了相同的角度 （３）任意一对对应点与旋转中心的连 线所成的角度都是旋转角． （４）对应点到旋转中心的距离相等．
可以看作是一个花瓣连续4次旋转 所形成的，每次旋转分别等于720 ， 1440 ， 2160 ， 2880
2.本图案可以看做是一个菱形通过几次 旋转得到的？每次旋转了多少度？
5次 600, 1200, 1800, 2400, 3000 也可以看做是二个相邻菱 形通过几次旋转得到的？ 每次旋转了多少度？ 2次 1200 , 2400
