2019中考物理实验题专项练习练习-电学.doc
2019中考物理实验题专项练习练习-电学注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！1、某小组同学在探究电流与电压、电阻的关系。
【提出问题】通过导体的电流与导体两端电压及导体电阻的大小有什么关系？【猜想】①导体的电阻一定时，通过导体的电流与其两端电压成正比。
②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比。
③导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
【实验器材】电源〔电压恒为4.5 V 〕，电流表、电压表各一只，开关一个，三个定值电阻〔5Ω、10Ω、15Ω〕，一个滑动变阻器，导线假设干。
【实验过程】〔1〕根据图22所示实物图在虚线框内画出电路图。
〔2〕小明按图22正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程。
小明操作中的错误是。
〔3〕小明改正错误后继续实验，通过改变定值电阻R 两端的电压，测得电流、电压的值如表一。
分析数据可得出猜想是正确的。
他选择的是Ω的电阻。
图22表一表二〔4〕小红在探究猜想③时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的电压表的示数为1.5V ，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了表二中的实验数据。
分析数据得出，猜想③是正确的。
实验中，小红多次移动变阻器滑片的目的是。
2、为了测定小灯泡的电阻和电功率，选择额定电压为3.8V 的小灯泡，以及滑动变阻器、电流表、电压表、开关和导线等.图29是没有连接完的实物电路(电压表和滑动变阻器没有接好).(1)请你用笔画线代替导线，将实物电路连接完整,要求滑动变阻器的滑片P 向右端移动时电流表的示数增大.〔2〕连好电路闭合开关，发现电压表指针偏转很小，其原因可能是(写出一种即可).〔3〕为测定小灯泡的额定功率，应调节滑动变阻器的滑片使电压表示数为V,假设小灯泡正常发光时电流表的示数如图30所示，那么通过小灯泡的电流A,那么小灯泡的额定功率是W,此时小灯泡的电阻是Ω.3、小华想测量一盏额定电压为2.4V 小灯泡的额定功率。
图29图30〔1〕请你帮他设计测小灯泡电功率的电路图,并根据你设计的电路图在图甲中连接实物。
〔2〕闭合开关，移动滑动变阻器，直到电压表示数为V ，假设此时电流表的示数如图乙所示，流过灯泡的电流是_________A ，灯泡的额定电功率是W 。
〔3〕如果这盏灯两端的电压为2V ，通过灯的电流是_____A ，这时的实际功率比额定功率，(选填“大”或“小”)，灯泡的亮度比正常工作时(选填“亮”或“暗”)。
〔假设灯泡的电阻保持不变〕 4、小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源〔3v 〕、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的〔A 〕定值电阻；〔B 〕小灯泡、〔1〕为了完成研究还应选择的器材〔填序号〕；理由是： 〔2〕用笔划线完成图22中的实物电路连接〔你所选的器材在图中用接线板代替〕，并使滑动变阻器接入电路的阻值最大、〔3〕小明通过实验得出了下表〔一〕中的数据，请读出图23中两表的示数，记在表中最后一列的空格处、 表一表二电压U /V 0.5 1.01.52.0电流I /A 0.00.0.10.乙甲图235 1 5 2〔4〕小丽通过实验得出了下表〔二〕中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论、小明观察并检查了小丽所连接的电路后，告诉小丽……、你认为原因可能是、5、小明用如图21所示电路图连接电路，去验证“导体中的电流跟导体电阻”的关系、实验室提供了很多规格的定值电阻和滑动变阻器，小明挑了一个标有“30Ω，2A ”变阻器，再分别挑选了5Ω、25Ω和50Ω的定值电阻。
〔1〕按图21所示的电路图，在图22中用笔画线把实物电路连接完整、〔2〕电路中连接电阻为5Ω时，电压表读数为5V ，此时把测出的电流1A 记录在表格中；当换下5Ω电阻，把25Ω的电阻接入电路，再次闭合开关S ，调节滑动变阻器，使电压表读数仍然是5V 时，读出电流表读数如图23所示，此时电流大小为________A 、请解释：当把25Ω的电阻替代5Ω电阻接入电路时，为什么要把电压表的读数调到5V ？原因是：_________________________；〔3〕如果实验过程中，电流表没有示数，而电压表的示数接近电源电压，请分析电路出现故障可能是什么？6、在测定“小灯泡额定电功率”的实验中，电源电压为4.5V 且保持电压U/V 0.5 1.0 1.5 2.0电流I/A 0.250.2 0.150.1电阻R /Ω525 50 电流I /A1不变，小灯泡额定电压为2.5V ，电阻约为10Ω。
〔1〕请你用笔画线代替导线，将图24中的实物电路连接完整。
〔2〕按要求将电路连接后，闭合开关，移动变阻器滑片P ，电流表、电压表示数如图25所示，那么小灯泡此时的电功率为。
假设他想测量小灯泡的额定功率，应将图24中变阻器滑片P 向端〔填A 或B 〕移动，使电压表的示数为2.5V 。
〔3〕在实验中发现小灯泡不亮，电压表有示数，电流表无示数，那么出现故障的原因可能是。
〔4〕排除故障后，小明画出小灯泡的电流随电压变化的图象，你认为图像应该是图26中的_______〔填A 或B 〕，因为________________________________。
7、图20是测量电阻器R 电阻值的电路、〔1〕电路中有一根导线连接错了，请你在接错的导线上打一个“×”，并画出正确的连线；〔2〕请在方框内画出正确连接电路后对应的电路图；图25A 图26 B图24图21〔3〕在正确的电路闭合开关之前，必须将滑动变阻器调到电阻最大值，这是为了___________________；当滑片P 滑到某点时，电压表的示数是3.4V ，电流表的示数〔如图21所示〕是A ，由此通过伏安法可知被测电阻R 的阻值Ω；被测电阻R 的电功率是W〔4〕假设闭合开关后发现电流表的指针有明显偏转，但电压表的指针没有偏转，该故障的原因是〔选 填以下故障原因的字母代号〕A 、电阻R 接线短路B 、电阻R 接线断路C 、电源接触不良D 、电流表接线短路 8、小明按照图所示的电路图连接好电路，测量一只额定电压为2.5V 的灯泡的电功率，部分实验数据和现象如下表。
〔1〕分析表中实验数据可知，所用电源电压约为_______V 。
〔2〕假设小明手边有“1.5A50Ω”和“2.0A20Ω”两种规格的滑动变阻器，“0～3V ”和“0～15V ”两个量程的电压表，上面实验中他选用的滑动变阻器规格为__________；选用的电压表量程为_____________。
〔3〕由于小明粗心大意，没有记录灯泡正常发光时电实验次数 电压表示数/V 电流表示数/A 灯泡亮度1 1 0.2 较暗 2 2.5 正常发光 36不发光图12流表的示数，于是他根据第一次实验数据计算出灯泡电阻Ω===52.0111AV I U R ，再计算出灯泡两端电压为 2.5V 时的功率WRU P 25.15)v 5.2(222=Ω==。
那么灯泡的额定功率_________〔选填“＞”、“＝”、“＜”〕1.25W 。
9、〔1〕小明和小红想利用如图12所示的装置探究“导体产生的热量与电阻大小的关系”。
两瓶煤油中都浸泡着一段金属丝，烧瓶A 中的金属丝是铜丝，电阻比较小，烧瓶B 中的金属丝是镍铬合金丝，电阻比较大。
①实验中，温度计的作用是______________________________。
②这两个烧瓶中所盛煤油的质量应该_______________。
③小红问小明“水比较容易获得，干嘛不用水代替煤油”。
对于这个问题，小明与他的同学给出了以下四种答案，你认为合理的是__________A 、因为煤油有颜色便于观察B 、因为煤油有比较大的热值C 、因为煤油有比较小的密度D 、因为煤油有比较小的比热容 ④实验中，小明和小红发现B 烧瓶中温度升高的快。
这说明：在__________相同的情况下，导体的电阻越__________，产生的热量越多。
10、某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V ，小灯泡的额定功率估计在1W 左右。
〔1〕连接电流表时应选用的量程。
〔2〕请用笔画线代替导线，完成实物电路的连接〔要求：连线不得交叉〕。
〔3〕检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是。
〔4〕故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如下图，请读出电流表的示数，并填入表格中。
〔5〕实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。
〔6〕a)小灯泡的额定功率为W 。
b)小灯泡的发光亮度是由灯泡的决定的.〔7〕利用本实验图也可测量灯泡的电阻，按照你所连接的实物图所测出的灯泡电阻值将偏。
〔填“大”或“小”〕11.小明同学测量额定电压为2.5V 的小灯泡正常发光时的功率。
〔1〕〔如图15所示的电路没有连接完整，请你把电路元件连接完整，〔要求滑片P 向右移动时灯泡变亮〕。
实验次数 1 2 3电压U/V 2.2 2.5 2.8 电流I/A 0.4 0.5 0.54〔2〕〔电路中的滑动变阻器对电路起保护作用，实验过程中，滑动变阻器还有另一个作用是，向右移动滑动变阻器的滑片P ，按顺序获得表中的几组数据。
小灯泡正常发光时的功率是W 。
〔3〕〔2分〕小明利用上面的数据还计算出了灯丝的电阻。
但小鹏认为这样不妥，求得的电阻值误差比较大。
他认为，数据测量顺序应该是：调节变阻器，使灯泡两端电压从额定值开始逐渐降低。
为减小实验误差，分析他们两人的做法哪个更好？还是都一样？并简述原因。
回答：，原因：。
12.在完成“测量小灯泡功率”的实验后，小明产生疑问：实验中滑动变阻器接入电路的阻值发生变化时，它消耗的电功率如何变化呢？为此，他找来了以下器材：电流表、电压表、开关各一个，一个额定电压是4.5V 、正常工作电流约为0.5A三个规格分别为“20Ω，1A ”、“30Ω，0.5A ”和“50Ω，1A ”的滑动变阻器，导线假设干，电源(电压为6V)。
实验中小明设计的电路如上图所示，在正确的连接和调节滑片后，他测出的数据如下表：电功率P/W0.88 1.51〔1〕在表中的空格处填上适当的数据〔2〕通过分析表中的数据，你认为小明选择的是规格为________________的滑动变阻器；〔3〕分析表中的数据，写出该滑动变阻器消耗的功率随它接入电路的电阻变化而变化的情况是______________________________________________________________；〔4〕另一位同学建议用一个定值电阻换下电路中的灯泡再进行研究，他这样做的原因是：__________________________________________________。

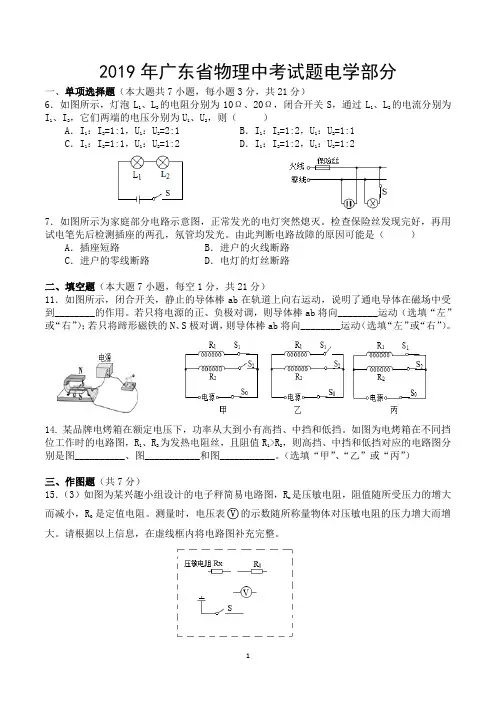

2019年广东省物理中考试题电学部分(含答案)
2019年广东省物理中考试题电学部分一、单项选择题（本大题共7小题，每小题3分，共21分）6．如图所示，灯泡L1、L2的电阻分别为10Ω、20Ω，闭合开关S，通过L1、L2的电流分别为I 1、I2，它们两端的电压分别为U1、U2，则（）A．I1：I2=1:1，U1：U2=2:1 B．I1：I2=1:2，U1：U2=1:1C．I1：I2=1:1，U1：U2=1:2 D．I1：I2=1:2，U1：U2=1:27．如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。
检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。
由此判断电路故障的原因可能是（）A．插座短路 B．进户的火线断路C．进户的零线断路 D．电灯的灯丝断路二、填空题（本大题7小题，每空1分，共21分）11．如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到________的作用。
若只将电源的正、负极对调，则导体棒ab将向________运动（选填“左”或“右”）；若只将蹄形磁铁的N、S极对调，则导体棒ab将向________运动（选填“左”或“右”）。
14.某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡。
如图为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值R1>R2，则高挡、中挡和低挡对应的电路图分别是图__________、图___________和图___________。
（选填“甲”、“乙”或“丙”）三、作图题（共7分）15．（3）如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R是定值电阻。
测量时，电压表○V的示数随所称量物体对压敏电阻的压力增大而增大。
请根据以上信息，在虚线框内将电路图补充完整。
四、实验题（本大题3小题，共19分） 16．（7分）（2）如图所示，图甲中电流表的读数为__________，图乙中电压表的读数为___________V 。
中考物理复习之电学力学热学综合计算练习题
中考物理复习之电学、力学、热学综合计算练习题1.（2019·辽宁大连）某建筑工地用升降机提升实心砖的示意图如图9-12所示.升降机货箱的重力是300N，g取10N/kg.不计滑轮和钢丝绳的重力，不计摩擦.试求：（1）已知砖的密度是2×103kg/m3，每块转的体积是1.5×10-3m3-图, 则每块砖的重力是多少？（2）如果钢丝绳上允许施加的最大拉力是2100N，则该升降机一次最多能匀速提升多少块砖？（3）某次提升中，升降机在50s内将货物匀速提升了10m，钢丝绳的拉力是2000N.则钢丝绳的拉力的功率是多少？2.（2019·江苏连云港）打桩机是利用冲击力将桩打入地层的桩工机械.图9-13甲是落锤式打桩机实物图.桩锤由卷扬机用吊钩提升，释放后自由下落而打桩.其原理如图乙所示.已知桩锤的质量M=400Kg，桩锤底面积S1=0.1m2，桩的顶面积S2=0.04m2，g取10N/Kg.（1）若桩锤自由下落打在桩上的瞬时压力为F=2.0×103N ，求此时桩锤对桩的压强.（2）若卷扬机把桩锤匀速提升1.8m ，所用时间为2s ，在此提升过程中卷扬机的效率为60％，求卷扬机的功率.3.（2019·湖南娄底）小聪知道今年初中毕业升学体育考试必考中长跑、跳绳和实心球等三个项目后，每天进行体育锻炼.质量为40kg 的他经过一段时间的刻苦训练后.对自已进行了粗略的测试：实心球投掷超过10m ，跳绳l 分钟能跳l50次以上，并且能沿200m 的跑道用5m/s 的速度匀速跑5圈以上(g 取10N/kg).(1)小聪在进行实心球训练中感觉很累，能量消耗很大，那么他每次将实心球用力掷出的过程中(球从静止开始到离开手)，人的化学能转化为实心球的 能.甲 乙 图9-13表9-1(2)小聪双脚站立，双手将质量为2kg的实心球举起准备投掷时，对水平地面的压强是多少 (假设小聪单脚及地面的接触面积为l50cm2)?(3)若小聪跳绳过程中，每次跳起高度约5cm，那么他每跳一次需克服重力做功大约多少焦?若他跳一次用时0.4s，则他做功的功率为多大?(4)体育老师对小聪说：“在正式考试时，只要你能保持粗测成绩，一定会获得l000m中长跑项目的满分”，那么，请你计算并对照2019年初中华业升学体育考试评分标准(如表9-1)，判断体育老师的说法是否可信?4.（2019·福建莆田）《西游记》中对孙悟空到龙宫借宝一段有这样的描述：“悟空撩衣上前，摸了一把，乃是一根铁柱子，两头是两个金箍，紧挨金箍有镌成的一行字.‘如意金箍棒一万三千五百斤’，约丈二长短，碗口粗细”，如图9-14所示.以国际单位制，金箍棒质量为6750kg，体积约0.2m3，问：图（1）在海底将上述棒抽出后，棒受到的重力和浮力多大（g=10N/kg，ρ水=1.0×103kg/m3）？（2）在海水中将上述棒竖直上提1000m ，孙悟空至少要做多大的功？（3）为了方便用力，孙悟空将棒变得细短了许多（质量不变）.而思思同学认为孙悟空可以不做功就能让棒上升到海面.请你说说悟空要怎么做？5.（2019·四川泸州）我国是世界上第一个成功完成海底沉船整体打捞工作的国家，图9-15甲是起重工程船将“南海1号”沉船打捞出水的情况.为分析打捞工作，我们可以将实际打捞过程简化为如图9-15乙所示的滑轮组竖直向上提升水中的金属物.已知正方体实心金属物的体积V=1×10-2m3，密度ρ金=7.9×103kg/m3，ρ水=1×103kg/m3，绳子重力不计.请问：图（1）若不计摩擦和滑轮重，当金属物始终浸没在水中时，需要多大的竖直向上拉力作用于绳子自由端才能将金属物匀速提升？（2）若仍不计摩擦，但动滑轮重G0=60N，要求在1min内将始终浸没在水中的金属物匀速提升6m，求绳子自由端竖直向上拉力的功率；（3）若将金属物完全提出水面后继续向上匀速提升的过程中，该滑轮组的机械效率为94%，问作用于绳子自由端竖直向上的拉力是多大（计算结果保留整数）？6. (2019·江苏常州)江浙两省居民的食用油以大豆油、菜籽油为主.然而有些不法商家为了获取暴利，大量购买地沟油用来加工各种食品，严重危害消费者的身心健康，为探究地沟油的检测方法，同学们进行了多种尝试.图（1）小明查阅资料发现：菜籽油的密度是0.91×l03 kg／m3～0.92×l03kg／m3，大豆油的密度是0.92×l03kg／m3～0.94×l03 kg/m3.他质疑：地沟油的密度及大豆油、菜籽油的密度会有明显差异吗？于是，小明利用简易器材展开了实验测量，如图9-16所示：（a）实验测得地沟油的密度是多少（g取l0N/kg，请完整书写解题过程）？（b）用密度测量法来检测地沟油是（有效／无效）的.（2）小华查阅资料发现：菜籽油的凝固点是-10℃，大豆油的凝固点是-18℃，她质疑：地沟油的凝固点及大豆油、菜籽油的凝固点会有明显差异吗？于是，小华利用实验室制冷设备展开地沟油的冷冻、观察实验，实验数据如表9-2所示： 时间／min0 1 2 3 4 5 6 7 8 9温度／℃2 0 -2 -4 -4 -4 -4 -6 -8 -10 状态 液 液 液 固液混合固液混合固液混合固液混合固 固 固 (c)小华在实验室测得地沟油的凝固点是 ℃.(d)用凝固点测量法来检测地沟油是 （有效／无效）的.（3）小丽走访有关部门，得知：长期食用地沟油，会明显增加脂肪肝、高血脂、高血压、胆囊炎、胃病、肥胖、心脏病和多种癌症的发病率；不法商贩通常会把地沟油及合格菜籽表油、大豆油勾兑，手段更为隐蔽；江苏化工学院已摸索出新型检测方法，能让勾兑于菜籽油、大豆油中的地沟油“暴露踪迹”，只是检测较为繁复、成本也较高；地沟油其实是生产高级润滑油以及清洁柴油的优质原料，关于地沟油的整治和利用，请向有关部门提出合理化建议： （一条即可）.7.（2019·陕西）某同学用圆柱形容器制作了一个测量物体质量的装置，它的底部较重，可以竖直漂浮在水面，总质量为0.21kg 、底面积为3×10-3m 2.不放物体时，在及水面所对应位置处标为质量的“0”刻度线，如图9-17甲.请解答下列问题：（g 取10N/kg ）（1）不放物体时，该装置所受的浮力是多大？（2）如图9-17乙所示，在该装置中放入一个体积为1.5×10-5m 3的物块A ，它的底部在水面下的深度h=0.11m.此时，该装置受到的浮力是多大？及水面所对应位置处的刻度线应标为多少克？（3）物块A 的密度是多少？8.（2019·湖南长沙）在长沙市地铁二号线建设工地，有一“塔吊”正在准备起吊一底面积为0.8m 2、质量为2400kg 的圆柱甲 乙 图9-17形重物；如图9-18所示，A为塔吊的配重，OB为塔吊的起重臂，C为能在起重臂上移动的载重小车，载重小车下挂有滑轮组，OB=25m.当载重小车在B点时，能安全起吊重物的最大质量是1200kg.现在载重小车从距离O点为10m的载重臂上，准备起吊该圆柱形重物（不计挂钩、滑轮组和钢丝绳重及摩擦,g=10N/kg）.问：图（1）起吊前，该重物对地面的压强为多大？（2）起吊后，当重物匀速上升时，载重小车下每段钢丝绳的拉力为多大？（3）如果将重物匀速提升20m，则拉力做功多少？（4）塔吊将重物从起吊点提升20m后，载重小车最多能向B点方向再平移多少米，才能保证安全工作？9.( 2019·湖北黄石）据报道，我市某水库库底是一座旧城遗址，目前正在进行试探性发掘和打捞.某次试探性打捞作业时，用绳子将实心物体从水面下12m 深处沿竖直方向匀速提升到离水面1.5m深处的过程所用时间为42s，拉力F做功的功率为90W.当物体被拉到有4/5的体积露出水面时，让其静止，此时绳子的拉力F＇=520N.不计绳子的重力和水的阻力（水的密度0=1.0×103kg/m 3, g=10N/kg ) .求： (l ）物体从水面下12m 深处匀速上升到离水面1.5m 深处过程中，物体匀速运动的速度v ；(2）物体在水面下方匀速上升过程中绳子的拉力F ；(3）物体浸没在水中时所受的浮力F 浮；(4）物体的密度物.10.（2019·浙江温州）电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工作原理如图9-19甲所示.已知控制电路的电源电压U=6伏，保护电阻R 1=l00欧，压敏电阻R 2的阻值随压力F 大小变化如图9-19乙所示，电梯底架自重和电磁铁线圈的阻值都忽略不计.(1)当压敏电阻R.受到的压力F 增大时，其阻值减小，控制电路中的电流增大，从而使电磁铁的磁性增强.电梯超载时，衔铁被电磁铁吸住，触点K 及触点 接触，电铃发出警报声.(2)若电梯在20秒内将一位重600牛的乘客匀速提升l5米，求电梯对乘客做功的功率.甲 乙 图9-19(3)当电磁铁线圈电流达到20毫安时：衔铁刚好被吸住.若该电梯厢内站立总质量为1000千克的乘客时，试通过计算说明电梯是否超载 (g取l0牛/千克) .11.（2019·安徽芜湖）家用电器工作时往往达不到额定的电压和功率.某同学在家中做了如下实验：他首先查看自己家的电能表，表上标有“3600R／kW·h”字样；随后他关闭了家中所有用电器，只让一只标有“220V、1210W”的电水壶盛满水持续工作，及此同时，观察到电能表转盘3分钟转过180圈.假设电水壶的电阻保持不变，求：(1)电水壶的电阻；(2)电水壶工作时的实际电功率；(3)该同学家的实际电压.12.（2009·湖南长沙）某班科技小组的同学设计了一种简易的电子拉力计，如图9-20甲是其原理图.放在水平地面上的物体A通过硬质弹簧及拉环相连.弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P及R2接触良好且不计摩擦）.已知物体A的质量为100kg，定值电阻R1=6Ω，R2是一根长为6cm的均匀电阻线（阻值及其长度成正比），其最大阻值为24Ω，电源电压为6V，电流表的量程为0～0.6A.当不拉拉环是时，金属滑片P刚好处于a端.已知该弹簧伸长的长度△l及所受竖直向上的拉力F间的关系如图9-20乙所示，问：（1）要把电流表的表盘改为拉力计的表盘，则拉力计表盘的零刻度应标在电流表表盘的何处？（2）闭合开关，当电流表示数为0.6A 时，R 2接入电路中的电阻为多少？（3）在保证电路安全的条件下，物块A 对地面的压力范围是多少（g=10N/kg ）？13.（2019·江西南昌）2009年10月1日的国庆联欢晚会上，有一个漂亮的“光立方”，它是由4028棵“发光树”组成的.如图9-21所示，每棵“发光树”上有168个LED 灯（发光二极管），在得到同样亮度的情况下，其耗电量不到白炽灯的十分之一.(1)若每个LED 灯的功率为0.1W ，则一棵“发光树”正常工作100min 消耗了多少电能？(2)若一棵这样的“发光树”正常工作100min 消耗的电能全部用来给水加热，在一标准大气压下可以把质量为多少kg20℃的水烧开？ 图甲 乙 图9-2014.（2019·辽宁大连）小明制作了一个简易电加热器，其电路图如图9-22所示.R1、R2是发热电阻，开关s接“1”时为高温挡、接“2”时为低温挡，在每个挡内温度是可调的.电源电压是12V，变阻器R的最大电阻是10Ω，R2的电阻是32Ω.试求：图（1）开关s接“1”时，变阻器的滑片在a端，R1的功率是8W.则R1的电阻是多少？（2）开关s接“2”时，变阻器的滑片在b端，则R1和R2的总功率是多少？15. (2019·四川内江)如图9-23甲所示，是某工厂的水平传送带上的产品运输及计数装置示意图.其中，电源电压为3V，定值电阻R0的阻值为200Ω；S为激光光源，能发射一条粗细忽略不计的光线；R为光敏电阻，当有光照射时，其阻值较小，无光照射时，其阻值较大.水平传送带上的产品均是密度ρ=2.5×103kg/m3的相同正方体.当水平传送带上的产品和传送带一起以速度v =0.5m/s匀速通过S及R之间时，射向光敏电阻的光线被产品挡住，光线始终及正方体靠近光源一侧的表面垂直，通过电压表测出光敏电阻R两端电压随时间变化的规律如图9-23乙所示(g=10N/kg).则：图（1）定值电阻R0消耗的最大功率是多少？（2）水平传送带对每个产品的支持力为多少？16.(2019·江苏扬州)如图9-24所示，电源电压为12V，且保持不变，己知滑动变阻器R3的最大阻值为20Ω，定值电阻R1 =10Ω，R2= 15Ω，电流表的量程为0.6A.图(l)S，S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少? 10min内电流通过R1产生的热量是多少?(2)S、S2闭合，S1断开时，求电路允许消耗的最大功率.17.（2019·江苏泰州）如图9-25所示的装置很有创意——它将比较耗水的洗衣机和同样耗水但不太讲究水质的马桶连在一起：表9-3是洗衣机有关技术参数铭牌. 洗衣机还设有加热功能，洗涤前先将水加热到适宜温度.可以提高洗涤效果.（1）冲一次马桶需要5L水，若一次洗衣服用的总水量是50L，则可供马桶冲几次?（2）求脱水时的正常工作电流； （3）某次洗衣时，首次进水量为15L ，正常加热15min 水温达到设定要求. ①求首次进水的质量；②求加热过程消耗的电能；③若加热时电能的84％转化为水的内能，求水升高的温度 [c 水=4.2×l03J ／(kg ·℃)].18.（2019·湖北武汉）如图9-26是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间.电热锅的部分参数如表9-4所示. ××滚筒式洗衣机电压/V 220 洗衣功率/W 200胶水功率/W 330最大洗涤容量/kg 5水加热功率/W 2000容积4.5L 额定电压220V 保温功率80W 加热500W 表图⑴三脚插头上标着E 的导线和 相连，插座上相应的导线和 相连.⑵调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“ ”时为保温档.小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是 .⑶该电热锅处于高温档正常工作时，使4.5L 的水温度升高54℃需要42min ，那么电热锅的效率为多少？[c 水＝4.2×103J/(kg ·℃)]19.（2019·江苏宿迁）小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S 1自动断开，处于保温状态；当水温降至一定温度t 时，S 1又闭合重新加热.电路原理图如图9-27所示，饮水机的铭牌数据如表9-5所示：功率热水箱水量 额定电压 加热时功率 保温时功率 2kg 220V 440W 40W 表图(1)求电阻R 1的阻值；(2)求正常加热时通过饮水机的电流；(3)在无人取水情况下，饮水机重新加热一次的时间为5min.加热一次消耗的电能是多少？重新加热前的水温t 是多少[不计能量损失，c 水=4.2×103J/(kg ·℃)]？20.（2019·重庆）在新农村建设中很多楼房顶上装有如图9-28甲所示的太阳能热水器，图9-28乙是内部水箱的结构示意图.S l 是自动温控开关，当水温低于20℃时闭合，辅助加热电阻R 开始加热；当水温达到60℃时断开，辅助加热电阻R 停止加热.A 、B 是水箱中两个相同的实心圆柱体，密度为1.8×103kg ／m 3，悬挂在水箱顶部的压力传感开关S 2上.当S 2受到竖直向下的拉力达到16 N 时闭合，电动水泵M 开始向水箱注水；当拉力小于等于10N 时，S 2断开，电动水泵M 停止注水.取g=10N/kg.求：(1)若水箱内有100 kg 的水，夜晚在辅助加热系统作用下，水甲 乙 图9-28 表图温升高了20℃，水吸收的热量 [C水=4.2×103J／(kg·℃)] .(2)A、B的体积均为500 cm3，A、B的总重力.(3)正常情况下水箱中的水面最高时，A受到的浮力 (开关S2下的细绳和A、B间的细绳质量及体积均忽略不计) .21.（2019·江西）长岭风电场系江西省已建成规模最大的风力电场，场址位于九江市庐山区海会镇，年上网电量约为6915万kwh.该风力电厂技术先进，在机房监视屏上可以看到各风电机组工作情况，如图9-29所示，其中CLA-08机组，显示风速为4m/s，发电功率为135kw；若该地区空气密度为1.3kg/m3，一台风车的轮叶转动时按有效扫风面积为100m2的圆面计算，则：图（1）1min内有多少kg的空气冲击这台风车轮叶转动形成的有效圆面？（2）这台风车工作1h输出的电能是多少kwh？相当于完全燃烧多少kg的煤（煤的热值为3×107J/kg）？（3）从机房监视屏上，可以发现什么规律？22.（2019·山东德州）随着人们生活水平的不断提高，私家车已日益普及.如图9-30所示是一种测量小气车油箱内油量的装置原理图，它主要由电源、压敏电阻R（电阻随所受压力的变化而变化）、油量表（由电阻可忽略不计的电流表改装而成且量程足够大）等组成电路.压敏电阻R在一定范围内的阻值及所受压力的关系如表9-6所示，油箱位于压敏电阻上方，电源电压为6V.问：图表（1）未放油箱时，电路中的电流是多少？（2）请根据表格数据推测，当油箱和油总重为200N时，压敏电阻R的阻值是多少？（3）若油箱的质量为6.5kg，当油量表示数为5.5×102m3时，电路中的电流是多少（ρ汽油=0.7×103kg/m3，g=10N/kg）？23.(2019·黑龙江哈尔滨)某电水壶的铭牌信息如图9-31甲所示，电水壶在标准大气压下工作[C水=4.2×103J／(kg·℃)].（1）电水壶装满初温为20℃的水时，在额定电压下将水烧开用了7 min.求：①水吸收的热量是多少?②电水壶烧水过程中的能量转化效率是多少?(2)农村电网改造前，用电高峰时电压会下降l0％.求：这时电水壶的实际功率P(电阻不随温度改变) .(3)为使电水壶的功率在用电高峰时仍能达到2000W，甲、乙两位同学对电水壶的电路进行了改造，在原电阻丝R 1两端并联一个电阻丝R 2，如图9-31乙所示，并分别推导出了R 2的表达式，甲同学：R 2 =U 实2/（P 额－P 1），乙同学：R 2 =（U 额2－U 实2）/P 额.请你指出哪个表达式是错误的，并分析若用此电阻丝来改造电水壶的结果. 24.（2019·湖北黄冈）家庭室内装修要用到某种液体乙烯材料和三混粉，工人师傅使用加热及搅拌为一体的用电器，如图9-32所示是该用电器的工作原理图.先在室温下把液体乙烯材料放入容器中，温控旋转开关接ab 开始加热，发光二极管正常发光，当液体温度达到70℃；温控旋转开关自动接cd ，发光二极管熄灭，电动机起动，再倒入三混粉在容器中保温搅拌，搅拌均匀后，涂抹到墙壁上使之更加平滑牢固.旋转开关接ab 时电路消耗功率为1522W ，旋转开关接cd 时电路消耗功率为1200W ，电动机正常工作的功率为1100W ，发光二极管L 规格为“2V 0.2W ”，R 1是加热电热丝，R 2是保温电热丝，R 0为保护发光二极管正常工作的限流电阻 (忽略温度对电阻的影响).甲 乙 图9-31图（1）用电器正常工作时，求保温电热丝R0的电阻值.（2）液体乙烯材料质量为6kg，初温为20℃，求温控旋转开关接ab开始加热到刚接cd时，液体乙烯材料吸收了多少热量[C液=1.8×103J/(kg℃)]？（3）温控旋转开关接ab开始加热到刚接cd时，电路正常工作了6分40秒，该过程中加热电热丝产生的热量为多少?。
中考物理总复习《电学实验》专项测试题(附带答案)
中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。
①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。
（2）在“探究并联电路的电流关系”的实验中。
①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。
根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。
2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。
（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。
（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。
（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。
（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。
①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。
由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。
中考物理总复习《电学》专项练习题-附参考答案
中考物理总复习《电学》专项练习题-附参考答案一、选择题（2分×15=30分）1．19世纪末叶，汤姆逊发现了电子，将人们的视线引入到原子的内部：由此，科学家们提出了多种关于原子结构的模型。
通过学习，你认为原子结构与下列事物结构最接近的是（）A. 西红柿B. 西瓜C. 面包D.太阳系2．在学习“摩擦起电”时，同学们用塑料直尺在头发上摩擦几下后，试试能否吸引碎纸片，结果塑料直尺能够吸引碎纸片。
如果以橡胶棒与毛皮摩擦作类比，这个现象说明 ( )A．摩擦时，同时发生了正、负电荷的转移，头发带负电，塑料直尺带正电B．摩擦时，同时发生了正、负电荷的转移，头发带正电，塑料直尺带负电C．摩擦时，只发生了正电荷的转移，使塑料直尺带了正电D．摩擦时，头发上的电子向塑料直尺转移，使塑料直尺带了负电3．以下学习用品中，在通常情况下属于导体的是（）A．塑料刻度尺 B．金属小刀片C．绘画橡皮D．物理课本4．图为路口交通指示灯的示意图，指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。
据你对交通指示灯的了解推断（）A．红灯、黄灯、绿灯是串联的B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联D．绿灯与黄灯并联后再与红灯串联5.在日常生活中我们常会看到这样的通告：“由于检修线路，今天从上午六点至下午五点停电。
”这里所提到的“电”是指下列物理量中的（）A．电流 B. 电压 C. 电热 D.电功率6．如图示电路，下列说法正确的是 ( )A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流7．A 、B 是同种材料制成的电阻，它们的长度相等，A 的横截面积是B 的两倍，将它们串联在电路中，则加在A 、B上的电压UA 、UB和通过A、B的电流IA、IB间的关系正确的是 ( )A.I A=I BB.I A＞I BC.U A=U BD.U A＞U B8．在研究导体中的电流与导体电阻的关系时，要保持导体两端的电压不变。
初中物理中考《电学》实验探究题专题训练 (10)(含答案解析)
中考《电学》实验探究题专题训练 (10)1．采用图的电路装置探究“电流产生的热量跟什么因素有关”。
接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。
(1)图所示是探究电流产生的热量跟_____的关系，通电一段时间_____（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多。
(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少。
此时该装置是探究电流产生的热量跟_____的关系，通电时间和前面一样后电阻丝产生的热量_____（选填“左瓶”、“右瓶”、“两瓶一样”）多。
从U形管的液面变化情况来看要比上一次_____。
（填“大”或“小”）2．为完成“探究电流与电阻的关系”实验，小海同学从实验室取得以下器材：电压恒为4.5V的电池组，电流表，电压表，开关，5Ω、10Ω、25Ω的定值电阻各一个，规格为“40Ω1A”的滑动变阻器，导线若干。
（1）连接电路时，开关应_______。
请用笔画线代替导线，在图甲中将实物电路连接完整。
要求滑片P向右滑动时电流表示数变大；（____________）（2）小海将10Ω电阻接入电路，闭合开关，移动滑动变阻器滑片，直到电压表示数如图乙所示，记为_______V，并记录电流表的示数；接着保持滑片位置不变，将电阻换为25Ω后，为保证电压表的示数不变，应向_______（填“左”或“右”）移动滑片；（3）通过实验得到电流随电阻变化的图象如图丙所示，由此可知：_______一定时，通过导体的电流与其电阻成_______比；（4）在小海实验基础上，为了得到更多组数据，需要更多规格的定值电阻，则选用的定值电阻最大阻值不允许超过_______Ω；（5）某次实验，更换电阻R，合上开关后，电压表有示数，电流表无示数，其原因可能是_______；（6）小金想将定值电阻换成小灯泡来探究电流与电压的关系，小胡认为他的实验方案不可行，小胡的理由是____________。

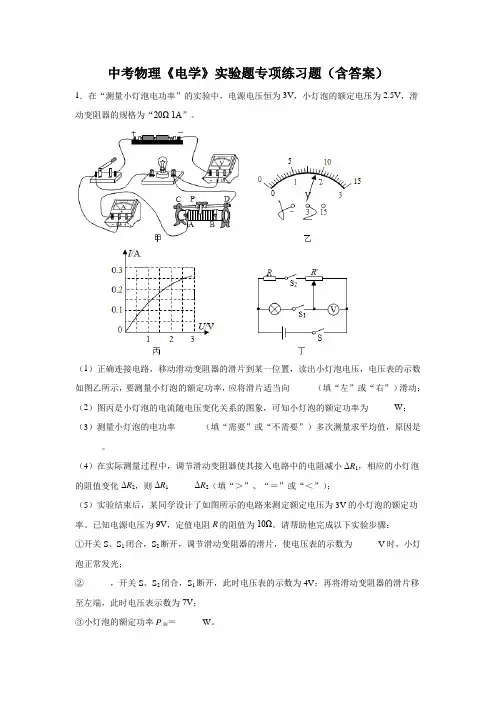

中考物理《电学》实验题专项练习题(含答案)
中考物理《电学》实验题专项练习题（含答案）1．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。
（1）正确连接电路，移动滑动变阻器的滑片到某一位置，读出小灯泡电压，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向______（填“左”或“右”）滑动；（2）图丙是小灯泡的电流随电压变化关系的图象，可知小灯泡的额定功率为______W；（3）测量小灯泡的电功率______（填“需要”或“不需要”）多次测量求平均值，原因是______。
（4）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1______ΔR2（填“＞”、“＝”或“＜”）；（5）实验结束后，某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。
已知电源电压为9V，定值电阻R的阻值为10Ω。
请帮助他完成以下实验步骤：①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；②______，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至左端，此时电压表示数为7V；③小灯泡的额定功率P额＝______W。
2．小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：（1）画出对应的电路图______；（2）电路连接好后，闭合开关前，变阻器的滑片要移到______端（选填“A”或“B”），这样做的目的是______；（3）闭合开关后，移动滑片，电压表的示数如图乙所示，电压表的示数是______V，若此时电流表的示数是0.8A，这种情况下灯丝的电阻是______Ω；（4）在第（3）题的基础上，若要使灯泡正常发光，应将滑动变阻器的滑片P向______端移动。
（选填“A”或“B”）。
3．按要求完成填空。
（1）甲图中抽去玻璃板后，两瓶中的气体逐渐混合，说明_____；（2）乙图中，快速下乐活塞，硝化棉燃烧起来，是用_____的方法改变空气的内能；（3）如图丙是探究“并联电路电流特点”的实验电路图，在连接电路时，电流表应_____（选填“串”或“并”）联在被测电路中。
中考物理模拟题《电学实验》专题检测卷-附带答案
中考物理模拟题《电学实验》专题检测卷-附带答案学校:___________姓名：___________班级：___________考号：___________1．如图所示，是小明做“探究什么情况下磁可以生电”实验装置。
（1）闭合开关，若导体不动，左右移动磁体，电路中（选填“有”或“无”）感应电流；（2）该实验的结论是：闭合电路的一部分导体，在磁场中做运动时，导体中就会产生感应电流；这种现象叫；（3）如果将小量程电流表换成；可以探究磁场对通电导体的作用。
2．小丽和小明同学进行探究实验的电路如图所示，小丽用电流表分别在A、B、C三处测得电流如下表。
测量处A B C电流（安）0.60.30.3(1)连接电路时开关应，实验中电源为2节干电池串联，电源电压为。
(2)小丽把电流表接入A点，当闭合开关时，发现电流表指针如图所示，出现这故障的原因是。
(3)根据上表数据，小丽得出结论是：并联电路干路电流等于各支路电流之和；各支路电流相等。
这个结论正确吗？；理由是。
(4)小明在原有器材的基础上再增加一个开关，不需要拆下电流表也可以完成探究过程。
请你在图的虚线框内画出小明设计的电路图。
( )(5)小明同学又对串联电路电压规律进行了探究时，闭合开关，发现电压表示数为零，则电路故障可能是L1或L2。
在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
小明能否测出L2两端的电压？，理由是。
3．现提供如图所示器材：电能测量仪、数显温度计、电子秤、烧杯、电热水壶、水。
[水的比热容为c水=4.2×103J/(kg∙℃)]（1）把空烧杯放在已经调零的电子秤上，电子秤显示为153g；倒入水之后，显示为786g；为了倒入500g水进入电热水壶，小曾想了一个办法：反复调节倒入电热水壶中的水量，使得烧杯与剩余的水放在电子秤上，当电子秤的示数为286g时就实现了，你认为小曾的办法对吗？（选填“对”或“错”）；（2）小曾发现，把500g，20℃的水加热到100℃，该电热水壶需要200s，则该电热水壶每秒钟释放的热量可能是以下的；A．400J B．600J C．800J D．900J（3）小曾想利用图中的器材测量电热水壶工作时的实际电功率。
中考物理复习专题训练.计算题(电学部分一)
中考物理复习专题训练计算题（电学部分一）1、（2019·云南）如图，R1＝6Ω，当S1闭合，S2、S3断开时，电流表示数为1A；S3闭合，S1、S2断开时，电流表示数为0.2A．求：（1）电源电压；（2）电阻R2的阻值；（3）当S1、S2闭合，S3断开时，电路的总功率。
2、（2019·吉林）某种荧光台灯铭牌上标有“额定功率11W，额定电流0.05A”的字样。
当台灯正常发光时，求：（1）台灯两端的电压；（2）10s内台灯消耗的电能。
3、（2019·海南）小明根据如图甲所示的电路组装成调光灯，并进行测试。
电源电压保持不变，小灯泡的额定电压是6V，小灯泡的I—U 图像如图乙所示。
求：（1）小灯泡正常发光时的电阻。
（2）小灯泡正常发光10min消耗的电能。
（3）经测算，小灯泡正常发光时的功率占电路总功率50%，如果把灯光调暗，使小灯泡两端电压为3V，小灯泡的实际功率占电路总功率的百分比是多少？（4）小明认为这个调光灯使用时，小灯泡的功率占电路总功率的百分比太低，请写出一种出现这种情况的原因。
4、2019·泰州）如图为某型号电动机的铭牌，求：（1）此电动机的额定电流.（2）此电动机正常工作10min所消耗的电能和由此转化为的机械能.5、（2019·百色）如图所示的电路，电源电压恒定，R1、R2为两个定值电阻，L为“2.5V 0.5W”的小灯泡。
开关S1、S2、S3均闭合时，电流表A1的示数为0.55A，A2的示数为0.1A；保持S1闭合，断开S2、S3，小灯泡L恰好正常发光。
求：（1）小灯泡正常发光时的阻值R L；（2）小灯泡正常发光1min所消耗的电能；（3）电源电压和电阻R1、R2的阻值。
6、（2019·毕节）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
（1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数；（3）当闭合开关S1、S2、S时，通电100s，求整个电路消耗的电能。
2019年中考物理电路基础知识试题及答案(WORD版)
电路基础知识专题考试试题2019.9.20 （本试卷共两部分，第一部分为选择题，共40分，第一部分为填空题，共60分，满分100分，考试时间100分钟）一、选择（每题只有一个正确答案，请将正确答案的序号填在括号内，每小题2分共40分）1.（2019鄂州）甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷2.（2019深圳）下列说法正确的是A．电荷的移动形成电流B．电路中有电压就一定有电流C．把一根铜丝均匀拉长后电阻变小D．长时间使用的手机发烫，是因为电流的热效应3.（2019黄冈）在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”交友不慎”两个圆形模块。
用脚接触其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。
下列有关分析正确的是A.两个模块相当于开关，彼此串联B.同个模块相当于开关，彼此并联C.两个模块相当于电源，彼此并联D.两个模块相当于电源，彼此串联4.（2019郴州）如图所示，闭合开关S 后，灯泡L 没有发光，电流表和电压表的示数均为0。
若电路中只有一处故障，则可能的故障是A．灯泡L 断路B．电阻R 断路C．灯泡L 短路D．电阻R 短路5.（2019鄂州）24．科技引领生活，5G时代已经来临。
车辆利用5G通讯网络可在一、两公里之外提前感知交通信号灯，为无人驾驶提供支持。
如图所示，是用于路口的5G指示灯，则红黄绿三种颜色指示灯的连接方式及5G通讯传递信息的形式分别是A．串联超声波B．串联电磁波C．并联超声波D．并联电磁波6.（2019湘西）如图所示的实物电路，关于它的电路图画法正确的是7.（2019内江）下列有关电现象的说法中正确的是A验电器的工作原理是同种电荷互相排斥 B. 摩擦起电是利用摩擦的方式创造电荷C. 电荷的移动形成电流D. 与丝绸摩擦过的玻璃棒带负电荷、8.（2019成都）如图所示,将手机充电器插入家庭电路插座中,即可为手机充电。
2019年中考物理真题分类汇编——电学作图专题(word版含答案)
2019年中考物理真题分类汇编——电与磁作图专题1.（2019凉山州，27）如图所示，当开关闭合后，弹簧的长度变长，请在图中标出电源的正极和通电螺线管的N极。
2.（2019乐山，36）如图所示，在螺线管上方用弹簧悬挂一根条形磁铁。
闭合开关S后，弹簧的伸长量减小，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
3.（2019黔西南，18）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱。
4.（2019淮安，21）在图内虚线框中，标出通电螺线管磁极的名称。
5. (2019扬州，24）如图，请标出磁感线的方向及静止小磁针的N 极。
6.（2019鄂州，21）如图所示为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电磁铁电源的“+ ”、“-”极。
7.（2019重庆A卷，15）在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性。
8（2019临沂，31）根据图中磁感线的方向，在括号内用“+”或“-”标出电源的正极或负极。
9. (2019衡阳，19)地球周围存在着磁场，如图所示，请标出地磁场的N极和小磁针静止时的N 极。
10.（2019德阳，16）如图所示，在图中标出静止在磁场中的小磁针的N 极和通电螺线管磁感线的方向。
11.（2019盐城，22）在图中画出过A 点的磁感线12.（2019武威，17）如图所示，请根据通电螺线管的N 、S 极判断磁感线的方向并标在虚线上；判断电源的“＋”、“－”极并标明在括号内。
13.（2019岳阳，18）请标出图中通电螺线管外部磁感线的方向，小磁针的N 极和电源的“+”极。
14.（2019威海，22）闭合开关S后小磁针的状态如图所示（小磁针黑色一端表示N极），请在图中括号内标出通电螺线管的N极和电源的“+”极。
15.（2019枣庄，27）在图中，请你标出小磁针的N极和A点的磁感线方向。
