手机耳机模式故障的原理分析与维修

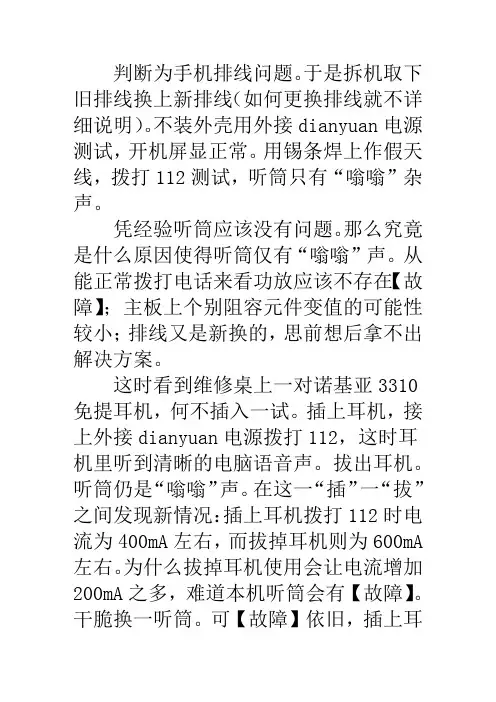

夏新A90B手机无屏显,拨打电话测试听筒也无声音
判断为手机排线问题。
于是拆机取下旧排线换上新排线（如何更换排线就不详细说明）。
不装外壳用外接dianyuan电源测试，开机屏显正常。
用锡条焊上作假天线，拨打112测试，听筒只有“嗡嗡”杂声。
凭经验听筒应该没有问题。
那么究竟是什么原因使得听筒仅有“嗡嗡”声。
从能正常拨打电话来看功放应该不存在【故障】；主板上个别阻容元件变值的可能性较小；排线又是新换的，思前想后拿不出解决方案。
这时看到维修桌上一对诺基亚3310免提耳机，何不插入一试。
插上耳机，接上外接dianyuan电源拨打112，这时耳机里听到清晰的电脑语音声。
拔出耳机。
听筒仍是“嗡嗡”声。
在这一“插”一“拔”之间发现新情况：插上耳机拨打112时电流为400mA左右，而拔掉耳机则为600mA 左右。
为什么拔掉耳机使用会让电流增加200mA之多，难道本机听筒会有【故障】。
干脆换一听筒。
可【故障】依旧，插上耳机测量该手机耳机座（如下图），③脚、②脚为听筒端+、一极输出至耳机听筒，④脚、⑤脚断开转为耳机模式。
于是焊开⑤脚和听筒。
用两根漆包线直接从耳机座②脚、③脚正线至听筒。
再次拨打112试机能听到正常电脑语音声。
电流也没有增大（为400mA左右）。
这样看来主板不存在问题，而问题出在哪里?维修一时陷入困境，第二天接修一TCL3188C手机，【故障】现象为无屏显，其他正常。
于是拆机换上新排线，屏显正常。
拨打112测试，结果听筒无声。
不仅如此。
同时出现了定屏，所有按键也无效，无奈只能断电关机。
再次开机，拨打112，依旧如此。
因为此机换排线之前其他正常，只是无屏显，那么可以肯定为所换新排线出现问题，于是又换上一新排线。
开机拨打112,想不到的是手机竟然还是定屏、按键无效。
这时考虑不能再换排线了，必须查出原因所在。
用指针式万用表R×1挡测量听筒无“嘟、嘟”声，zuzhi阻值为零。
焊开听筒测量听筒有正常“嘟嘟”声。
回头再测总成上听筒“+、-”触点间zuzhi阻值为零，很快想到应该是排线短路。
智能手机维修培训和平板电脑维修知识篇
编号华力芯片级维修培训之智能手机维修培训平板电脑维修培训一、课程简介课程简介：本课程是专业核心课程。
采用一体化教学，既注重基础理论的讲解，更着眼每一个细节的实际操作，特别适合于没有基础的同学学习。
手机维修行业的出现是在上世纪90年代初，在中国快速发展已经了十几年了，据有关部门统计，目前我国手机拥有量4.15亿，这意味着平均每三个中国人就拥有一部手机，手机由于随身携带属于移动中的产品，难免会出现故障。
从目前中国的消费水平看来，还远没达到用坏就扔的程度，这就给维修带来了巨大的工作量。
而手机产品技术含量很高，相对于自行车、煤气灶等物品来说，维修难度要大得多，即使是家用电器的维修人员不经过专门的学习，也很难胜任对手机的维修工作，从而造成维修技术人员大量缺乏，庞大的手机市场带来了巨大的维修量，这给手机维修市场注入了勃勃生机。
按我国有关规定，电子产品的标准故障率应低于3％。
但据一家不愿透露姓名的手机零售商称，我国手机故障率（返修率）已经达到10％~15％，有些甚至在50％以上。
手机维修的市场潜力是巨大的，而且是长久的。
手机从当年的“ 身份象征——大哥大” 演变为今天百姓必备的实实在在的通讯工具，再到将来融通讯与多媒体为一体的个人电子商务、生活助理，都与人们的日常生活越来越密不可分。
现在人们手机的拥有量和前几年比可谓多得惊人，而且还在逐年增长。
这一点不用翻看报纸杂志上枯燥的统计数字，你只需看一看身边的人手机拥有量就足以说明问题了。
手机是精密的电子产品，而且是随身携带的，除了一些设计缺陷和正常老化，还难免磕磕碰碰，受潮进水，它的故障发生率要高出家电和电脑几倍甚至几十倍。
这么多的手机出了故障去哪儿修？售后服务吗？售后服务只保修一年内的质量问题，过了一年的和一年内人为损坏的，是要收维修费的，而且费用高得惊人。
不得不指出的是，在庞大的农村手机市场中我们的农民朋友们大多使用的为品牌低下的国产机、杂牌机、水货机，所反映出的手机问题比较多。
手机耳机模式的维修

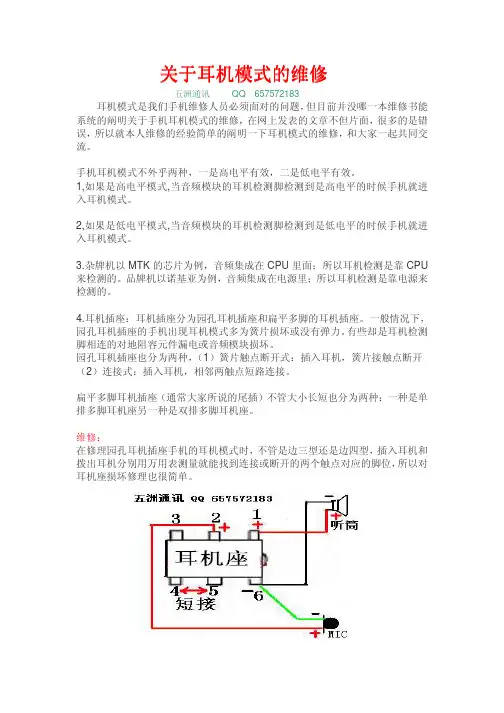

关于耳机模式的维修五洲通讯QQ 657572183耳机模式是我们手机维修人员必须面对的问题，但目前并没哪一本维修书能系统的阐明关于手机耳机模式的维修，在网上发表的文章不但片面，很多的是错误，所以就本人维修的经验简单的阐明一下耳机模式的维修，和大家一起共同交流。
手机耳机模式不外乎两种，一是高电平有效，二是低电平有效。
1,如果是高电平模式,当音频模块的耳机检测脚检测到是高电平的时候手机就进入耳机模式。
2,如果是低电平模式,当音频模块的耳机检测脚检测到是低电平的时候手机就进入耳机模式。
3.杂牌机以MTK的芯片为例，音频集成在CPU里面；所以耳机检测是靠CPU 来检测的。
品牌机以诺基亚为例，音频集成在电源里；所以耳机检测是靠电源来检测的。
4.耳机插座：耳机插座分为园孔耳机插座和扁平多脚的耳机插座。
一般情况下，园孔耳机插座的手机出现耳机模式多为簧片损坏或没有弹力。
有些却是耳机检测脚相连的对地阻容元件漏电或音频模块损坏。
园孔耳机插座也分为两种，（1）簧片触点断开式：插入耳机，簧片接触点断开（2）连接式：插入耳机，相邻两触点短路连接。
扁平多脚耳机插座（通常大家所说的尾插）不管大小长短也分为两种：一种是单排多脚耳机座另一种是双排多脚耳机座。
维修：在修理园孔耳机插座手机的耳机模式时，不管是边三型还是边四型，插入耳机和拨出耳机分别用万用表测量就能找到连接或断开的两个触点对应的脚位，所以对耳机座损坏修理也很简单。
诺基亚7610的耳机检测电路如上图，诺基亚7610的耳机检测脚是电源D250的U10#，由电源的2.8V(VFLASH)供电通过电阻R134（阻值100K）送到电源的U10#，当电源正常并且U10#又有2.8V的高电平时为普通模式。
当插入耳机到尾插，尾插的第三脚和相邻的对地脚相通，并通过电感L131拉低电源U10脚的电压，电源的耳机检测脚U10脚检测到低电平时，切换到耳机模式。
如果R134虚焊或者损坏不通，2.8V(VFLASH)的供电送不到电源的U10脚，就会变成耳机模式；如果尾插的第三脚和相邻的对地脚之间漏电也会变成耳机模式；如果USB保护管R451漏电拉低2.8V(VFLASH)的供电，也会变成耳机模式；电源的耳机检测脚U10#虚焊也会引起耳机模式。
手机耳机模式故障的原理分析与维修
手机耳机模式故障的原理分析与维修在很多时候，我们都会碰到“耳机模式”的故障。
之前，我在一些维修bbs 与维修群里常常看到一些同行在问：xx 手机的耳机模式怎么修？xx 手机的耳机模式要短路哪一脚啊...等等类问题。
其实，大家只要了解与掌握手机耳机模式的工作原理，那也是手到擒来的必杀招。
现就拿mtk 系列芯片来说道说道说道~~~ 从所周知，耳机模式是一定要插耳机时才能运行的一个情景模式。
如果未插耳机时，出现了耳机模式，那必然是出现了手机故障。
问题只有一个，那是就cpu 检测到了耳机的插入。
那cpu 又是如何才能检测到呢？是这样的：手机的耳机检测是直接由cpu 来完成的。
从cpu 里，有一个高电平（vcc2.7v）信号，直接（有一些机器是通过一个1k 电阻来完成到达）到达耳机接口。
耳机的检测是低电平控制的，当耳机插入时，vcc2.7v 的信号脚对地。
那么，2.7v 就变成了0v，也就是由高电平变成了低电平。
此时，cpu 便自动转换成为“耳机模式”。
拿金立v2610：mtk6226ba （6217，18，19，26，27，28 都可视为同一原理）cpu 来讲讲吧，耳机检测脚由cpu 的b5#出，通过一个1k 电阻直达尾插（h）的3#，耳机插入后h3#直接对地短路，型成耳机模式。
拔出耳机，h3#=2.7v，恢复正常模式。
这类机器出现耳机模式后，是不能通过短路来解决的。
“短路”，无论怎么样，它都是低电平。
所以，对于低电平控制的机器来说，是没有作用的。
那应该怎么办呢？以前，我也发表过mtk 芯片的sim 卡电压不正常，可通过电源芯片强拉个电压来完成。
那么，理论上讲，耳机检测也可以通过强拉电压来解决。
当cpu 的b5 没有了vcc2.7v 的信号输出时，在没有断线的情况下，我们可以挑开h3#（一定要挑开，否则用户在不知情下插入耳机，会造成没有必要的损失）然后在电源ic 上找一个2.7v 左右的电压拉上。
就可以解决！相反，有些机器为什么能够通过短路来解决呢？那是因为它的控制信号刚好与上面我说的想反，是低电平控制。
手机主板故障维修思路及判断方法
自动关机指手机在待机、拨打、接听、或功能操作状态下自动 关机。
死机和自动关机这两种故障维修时判断思路一致可做为同一故障分析， 一般有以下几种原因造成，
软件故障，本身软件故障造成的死机（自动关机） 电池故障，锂电内的保护电路作用过度灵敏，因此电流一大就断电， 或电池老化。 电池连接器不良，电池与手机之间的接合位容易松动，造成死机自动 关机。 硬件故障，部分IC虚焊造成的死机（自动关机故障）
Ω
电源IC损坏或PCB断线，排除以上SIM卡座故障后，使用万用表电阻 档对SIM卡座五个管脚（除GND地线）进行对地阻值测试，万用表若显 示无穷大或小于1K时常为电源IC U400损坏，（无穷大时把电源IC拆下 检测是否为PCB断路造成，若PCB无断路为U400损坏）。常出现U400损 坏。
➢无铃声故障维修思路
V520主板原理图.pd f
32.768K
✓ 32.768K时钟没有工作（如上图），CPU损坏或晶体本身损坏
按开机键有20MA左右的启动电流，MTK平台此常为软件故障，软件 升级或无法进行软件升级时常为CPU损坏，直接更换CPU处理。
按开机键有20MA—100MA左右的启动电流跳动，软件可以升级，且 装整机按开机键后屏幕显示定屏故障。此故障在MTK平台较常见，一般 为MDOC IC（U301）损坏造成，维修时直接更换U301。
1、当出现某一个按键失灵时，应目测该按键铜箔是否氧化，或用万用表 检测同一数据线间线路是否断线，对键盘进行氧化清理
2、当出现一排（纵横）按键全部失灵时应检测该路信号线至CPU之间是 否有断路造成，可用万用表检测
手机主板维修基础知识
首先检查32k是否起振，32k或PMU不良； 检查26M是否起振，26M、PMU、或中频故障； 测量PMU各路信号是否正常，PMU或周围小件焊接问题； 无上述问题考虑redown，不行考虑更换flash或CPU
-
射频故障 --A类
A1
BT Fail
A2
FT Fail
A3
信号弱/无
A4
拨号死机
A5
拨号掉电
A6
通话掉线/断续
A7
拨号不联机
A8
副卡信号弱/无
-
基带故障
基带故障又分为以下四种类型： 电源/充电故障—B类 显示/触摸故障---C类 通话/耳机故障---D类 铃声/振动故障---E类 按键/灯故障---F类 Sim卡故障---G类 其他功能故障---H类
-
பைடு நூலகம்
基带故障--- Sim卡故障G类
G1 不识Sim卡 G2 显示Sim卡错误 G3 自动掉卡 G4 插Sim卡不开机 G5 双Sim卡切换故障 G6 副卡不识Sim卡 G7 开机显示Sim卡锁住
-
基带故障---其他功能故障H类
H1 无翻盖功能 H2 不能保存时间/时间不准 H3 不能下载软件 H4 不能写SN号 H5 不能写IMEI号 H6 滑盖无功能 H7 出厂设置故障 H8 下载软件/软件升级
手机维修基础知识
袁劲刚 2002-2-3
-
内容介绍
通讯基础知识 手机主板和常用元件 手机基本电路 维修工具设备及使用 手机维修方法和技巧 手机故障分类及维修方法
-
通讯基础知识
频分多址（FDMA）＋时分多址（TDMA） 把整个系统频率资源分为多个频点，每
手机连接器概述及失效分析方法
3）接触类型 接触类型有单触点和双触点两种。双接触可靠性更高，推荐使用
双接触点类型的BTB。
单接触
双接触
4）平面度 平面度直接影响焊接效果，要求控制在0.08mm以内。
5）防爬锡设计 一般端子采用露Ni电镀方式来满足要求。锡爬到端子接触区和弹片
位置会影响使用寿命及接触可靠性。
插座
插头
4.2、FPC插座：
Mini usb
micro usb
五 手机连接器生产流程简介
连接器的生产主要包括以下几方面： 1. 五金件冲压，电镀。 2. 塑胶件注塑成型 3. 成品组装（以USB为例说明）
电镀 五金件冲压成型 塑胶件注塑成型
入庫 成品组装
出货
5.1 五金件冲压
冲压是一种先进的金属加工方法，是建立在金属塑性变形的基础上，利用
2）侦测开关结构
用于侦测耳机是否插入，常见有两种结构，一种用两跟端子直接 作用，插入插头后实现闭合或者断开，从而侦测出耳机已经插入。另 一种用两跟端子通过插头实现闭合，从而实现功能，这种方式可以减 少耳机模式问题。
一
二
4.7、USB插座
用于数据传输和充电，由信号端子，塑胶，铁壳组成。有 mini，micro两种形式。按焊板方式可分为贴板式，插板式，沉 板式等几种。
2. 端子加工制造
切料,將端子切成預定 PIN數小片
通过折弯治具把端子折成要求 的形状
折弯前(左图) 折弯后(右)
3. 端子和塑胶组装 通过手工和相应治具把端子装进塑胶槽内
插针
压针
压针后 半成品
4. solder pin的成型
通过相应的治具把端子脚加工成SMT，DIP类型，并切成规格长度。
切针前
展讯手机维修经验谈
展讯手机维修经验谈：0，10MA以下不开机或自检电流不能通过，换CPU可解决大部份问题！32.768也有引起小电流不开机，但可能性小很多。
1，20MA漏电不开机，一般写个软件能修复百分之九十的问题，再不行就重置或更换CPU或字库了。
2，40-60MA不开机直接写软件可搞定3，60MA漏电可开机，开机后关掉蓝牙功能试试，不行就把蓝牙供电断了或折掉蓝牙试试。
4，80MA不开机，一般写软件可解决大部分问题，不行换CPU就OK5，100-200MA漏电不开机，一般都是CPU烧坏或短路了，这个夹电源一分钟摸下CPU是不是发热可以很快判定了。
6，有复位电流，按开机键无任何反应的时候，从备用电源正极牵线到B+可解决问题。
7，手机不充电，一般查尾插电路，如无问题换CPU可解决。
8，手机无送话，送话音小，排除送话器的问题，查下送话电路，电压（1.8-2.2v)，如无问题直接换CPU搞定9，手机无听筒，排除听筒问题和线路问题，换CPU，如果不想换从尾插接根线出来，听筒另一端接地，大家都知道，我们装耳机听筒有两根线，一根会进入耳机模式，一根不会，我会接另一根就好！10，不读内存卡，量下接地阻值，阻值正常的话把座子加焊再清洗，（记得要加焊再洗）不行，换个三脚的控制管（这个问题少，但不排除）上述不行，换CPU 搞定11，不读SIM卡，基本都是卡供电控制管的问题或卡座，不行换CPU一试！12，无铃声，排除喇叭，基本都是放大管的问题，重置或更换一般可以解决，有少部分要通过换CPU来解决。
13，按键失灵，清洗一般可解决大部分问题，另外按键排线断或短路或触屏失灵也会引起按健失灵，或重置或更换CPU14，无显示，排除排线和显示屏，一般都是排阻电容加焊或更换CPU，另外写错软件也会白屏，如果是在外面修过的手机要注意，有可能写错软件引起白屏！15，开机定屏，可通过写软件解决大部份问题，另外定屏电流是死的，拆下显示屏看电流会变否，或屏的问题或触屏也会引起定屏！16，如果发现有些手机是软件故障写软件不进或写软件不好，可折下显示屏和按键膜再写，可成功，如不行，就是CPU和字库或主机断线的问题了！17，手机无信号，开机无搜网电流，显示无服务，恢复出厂设置排除软件问题后，一般更换CPU可解决问题，如不行再就是中频了！18，不装卡有信号，装卡没信号，中频引起的故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手机耳机模式故障的原理分析与维修在很多时候，我们都会碰到“耳机模式”的故障。
之前，我在一些维修bbs 与维修群里常常看到一些同行在问：xx 手机的耳机模式怎么修？xx 手机的耳机模式要短路哪一脚啊...等等类问题。
其实，大家只要了解与掌握手机耳机模式的工作原理，那也是手到擒来的必杀招。
现就拿mtk 系列芯片来说道说道说道~~~ 从所周知，耳机模式是一定要插耳机时才能运行的一个情景模式。
如果未插耳机时，出现了耳机模式，那必然是出现了手机故障。
问题只有一个，那是就cpu 检测到了耳机的插入。
那cpu 又是如何才能检测到呢？是这样的：手机的耳机检测是直接由cpu 来完成的。
从cpu 里，有一个高电平（vcc2.7v）信号，直接（有一些机器是通过一个1k 电阻来完成到达）到达耳机接口。
耳机的检测是低电平控制的，当耳机插入时，vcc2.7v 的信号脚对地。
那么，2.7v 就变成了0v，也就是由高电平变成了低电平。
此时，cpu 便自动转换成为“耳机模式”。
拿金立v2610：mtk6226ba （6217，18，19，26，27，28 都可视为同一原理）cpu 来讲讲吧，耳机检测脚由cpu 的b5#出，通过一个1k 电阻直达尾插（h）的3#，耳机插入后h3#直接对地短路，型成耳机模式。
拔出耳机，h3#=2.7v，恢复正常模式。
这类机器出现耳机模式后，是不能通过短路来解决的。
“短路”，无论怎么样，它都是低电平。
所以，对于低电平控制的机器来说，是没有作用的。
那应该怎么办呢？以前，我也发表过mtk 芯片的sim 卡电压不正常，可通过电源芯片强拉个电压来完成。
那么，理论上讲，耳机检测也可以通过强拉电压来解决。
当cpu 的b5 没有了vcc2.7v 的信号输出时，在没有断线的情况下，我们可以挑开h3#（一定要挑开，否则用户在不知情下插入耳机，会造成没有必要的损失）然后在电源ic 上找一个2.7v 左右的电压拉上。
就可以解决！相反，有些机器为什么能够通过短路来解决呢？那是因为它的控制信号刚好与上面我说的想反，是低电平控制。
cpu 检测脚直达耳机接口后通过耳机弹簧片对地，vcc 变为0v。
当耳机插入，耳机弹簧片分离。
vcc 恢复为2.7v cpu 检测到耳机插入�6�7�6�7 一台杂牌手机是MTK6225A 的,插上耳机送受话铃声正常.打开
手机发现耳机插座旁边有的霉,清洗干净加电试机手机故障不变.心想难道真的是CPU 坏了?因为修过不少MTK 耳机摸式的机器,是CPU 坏的,只好先换CPU 试试了,先用东海大王子把资料备份“MTK6226 后的CPU 换CPU 要解密手机才可以正常使用”, 备份完资料,用解锁平台修复一下,没断数据线试机,开机有开机铃声了,手机没出耳机模式了,高兴不已,急忙取下用电源试机,结果看到情况心一凉,还是耳机模式.,想插上大王子数据线,运行定义就没出耳机模式,取下就是耳机,真的是CPU 损坏引起,决定换个CPU,换CPU 解密,还是插数据线开机“本人习惯写完软件总是不取数据线先开机”开机没出耳机了,换电源还是一样故障没改变,不是CPU 引起的.静下心来,回想以前修耳机模式都有那修情况,耳机那个脚的电压不对, 测耳机电压,先不插耳机测电压,再插数据线测电压,测得电压如图: [attachment=173196] 查看各脚电压,觉得只有3#和7#可疑,在电源旁边找到一个2.8V 电,焊跟锡线, 到3#7#上去点,点到3#上还是耳机模式,点到7 脚上耳机模式解决了,用飞线直接飞上手机故障排除. 机模式！关于手机出现耳机模式回不来的问题：本人修过很多出现“耳机模式”的手机，其维修流程可能和大家一样，首先，检查耳机接口，看有没有进过水，但不管怎样，还是要先洗一洗，大概有1/3 的能修好，没用的话，就拆掉它，这样或许也能修好一部分，如果这样还不能好的话，那可就要慢慢查了，一般分两种情况考虑，一种是“高电平”激发，也就是说：当插入耳机时，即接入一大约2。
54 的电压供给CPU。
另一种是“低电平”方式，道理同样，下面我就以一例维修作介绍：MT 杂牌机，芯片为MTK6226CPU，耳机和充电为同一接口，拿过来时，听筒，送话，铃声三无。
屏上显示耳机符号.主板没修过很新，但习惯还是先洗一洗，没用，把尾插拆下，耳机模式消失。
测量一下接口，共14 脚，待机状态下量的数据：0.23 0 0.23 B+ 1.32 2.75 0 B+ 0.23 0 0 2.54 2.75 0.36 其中B+可能为数据线接口，只在背灯亮时才有，将其中的2.54 接地，手机显示耳机模式，故将在线的接地电容全部拆除，手机修好。
总结：耳机的检测一般只有：“低电位”和”高电位“两种模式，而且一般都直接通向CPU 或
在路只有一个电阻，故出现耳机模式消不了，那就有这些情况：CPU 虚焊，电阻开路，漏电等。
很多人通过接入电压，或接地的方式修好，原理都来于此我看过好多介绍这方面的贴，但都只是片面性的，现今好多手机的耳机接口和充电接口做在一起，让很多新手修起来感到无从下手，故写此文，在大家在维修时，或许可以有点帮助。
仅此如矣！另外其中的两个2.75 的也是刷机时用的定义脚RX 和TX 另MT6217 6218 6219 6226 的耳机控制脚都来源于CPU 的V1 脚,6225 的耳机控制脚来源于CPU 的T5 脚,当大家在各种方式都用完但还是耳机模式的时候就可以用我的必杀了,前提是手工要好.主板耳机控制脚屏蔽,直接从主板别的地方借2.8 的电压供给CPU 的耳机控制脚。
