光栅分类及应用
光栅分光原理
光栅单色器结构示意图
1 光栅的定义 光栅的分类
3 光栅分光的原理 光栅的应用
目
录
CONTENTS
1.光栅的定义
2.光栅的种类
透射 光栅
利用透射光衍射的光栅称为反射光衍射的光栅，如在镀 有金属层的表面上刻出许多平行刻痕，两刻 痕间的光滑金属面可以反射光，这种光栅成 为反射光栅。按其形状又分为平面光栅和凹 面光栅。
20, cos 1
角色散率
d n d d cos
n d
线色散率
光栅分辨率与波长 无关，分离后的光 谱属于均排光谱
Dl
dl
d
d d
f
n f
d cos
n f d
(f为物镜焦距)
光栅的理论分辨率R
光栅的理论分辨率等于光栅刻线数与光谱级次的乘积：
R
nN ( N为光栅的总刻线数，∆λ为 光栅能分离的最小值 )
大光栅（面积较大）的分辨本领比小光栅的大
4.光栅的应用
光栅尺
属光电传感器， 多运用在精密 机加工和数控 机床上，用来 精密测量物体 的位移
观
3.光栅分光原理
n d (sin sin )
n＝0 零级光谱：b与l无关，即无分光作用
特点：强度最大，但无分光作用
实
n＝±1 一级光谱： l 短，b小，靠近零级光谱 现
l长， b大，远离零级光谱
分 光
特点：强度大，用于分析测定
n＝±2 二级光谱：同上
特点：强度小，滤去，以免干扰测定
光栅的色散率

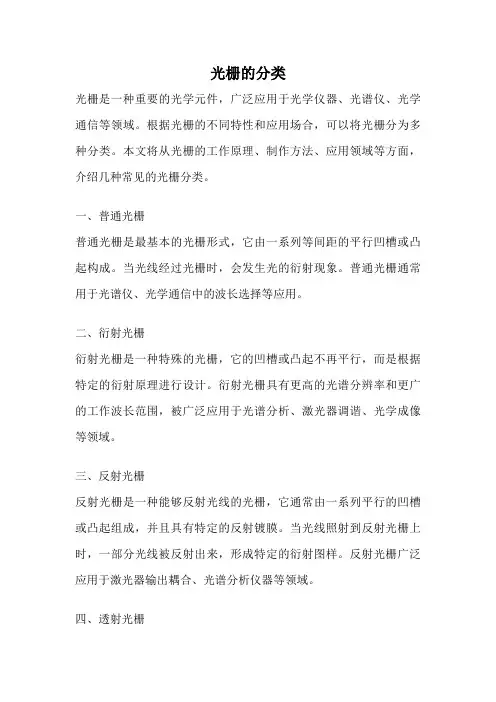

光栅的分类
光栅的分类光栅是一种重要的光学元件，广泛应用于光学仪器、光谱仪、光学通信等领域。
根据光栅的不同特性和应用场合，可以将光栅分为多种分类。
本文将从光栅的工作原理、制作方法、应用领域等方面，介绍几种常见的光栅分类。
一、普通光栅普通光栅是最基本的光栅形式，它由一系列等间距的平行凹槽或凸起构成。
当光线经过光栅时，会发生光的衍射现象。
普通光栅通常用于光谱仪、光学通信中的波长选择等应用。
二、衍射光栅衍射光栅是一种特殊的光栅，它的凹槽或凸起不再平行，而是根据特定的衍射原理进行设计。
衍射光栅具有更高的光谱分辨率和更广的工作波长范围，被广泛应用于光谱分析、激光器调谐、光学成像等领域。
三、反射光栅反射光栅是一种能够反射光线的光栅，它通常由一系列平行的凹槽或凸起组成，并且具有特定的反射镀膜。
当光线照射到反射光栅上时，一部分光线被反射出来，形成特定的衍射图样。
反射光栅广泛应用于激光器输出耦合、光谱分析仪器等领域。
四、透射光栅透射光栅是一种能够透过光线的光栅，它通常由一系列平行的凹槽或凸起组成，并且具有特定的透过镀膜。
当光线通过透射光栅时，会发生衍射现象。
透射光栅广泛应用于光学通信、光学成像、光谱仪等领域。
五、光栅阵列光栅阵列是一种由多个小尺寸光栅组成的光学元件，可以实现对光的分光、偏振分束等功能。
光栅阵列通常被应用于光纤通信、光学传感器等领域，具有较高的集成度和灵活性。
光栅作为一种重要的光学元件，其分类多样化，应用广泛。
除了上述几种常见的光栅分类外，还有一些特殊用途的光栅，如光电二维阵列、光栅波导等。
这些光栅在光学仪器、光通信、光电子技术等领域发挥着重要作用。
总结：本文介绍了光栅的几种常见分类，包括普通光栅、衍射光栅、反射光栅、透射光栅和光栅阵列。
通过对每种光栅的工作原理、制作方法和应用领域的介绍，展示了光栅在光学领域的重要性和多样性。
光栅的分类不仅丰富了光学元件的选择，也推动了光学技术的发展。
希望本文能对读者对光栅有更深入的了解，并对相关领域的研究和应用有所帮助。
基恩士的安全光栅分类
基恩士的安全光栅分类
基恩士的安全光栅主要可以分为以下几类：
1. 激光安全光栅：这种类型的安全光栅使用激光光源，具有很高的精度和稳定性，主要用于保护工作人员避免接触到危险的机器部件。
2. 红外安全光栅：红外安全光栅使用红外光源，适合在各种环境下使用。
它主要用于检测在危险区域中的物体或人员，以防止发生伤害。
3. 光电安全光栅：光电安全光栅是一种使用光电二极管作为光源的安全设备，它可以在较长的距离内提供可靠的防护。
4. 反射式安全光栅：反射式安全光栅通过发射器和接收器之间的反射镜来检测物体的存在。
这种类型的光栅适用于需要保护的区域不能直接看到的情况。
5. 光纤安全光栅：光纤安全光栅使用光纤作为传输媒介，可以实现长距离和高精度的检测。
6. 漫反射安全光栅：漫反射安全光栅通过发射器和接收器之间的漫反射镜来检测物体的存在。
这种类型的光栅适用于需要保护的区域不能直接看到的情况。
以上就是基恩士的安全光栅的主要分类，每种类型的光栅都有其特定的应用场景和优势。
光栅的原理与视觉应用论文
光栅的原理与视觉应用论文一、引言•光栅是一种光学器件，通过光的干涉效应实现对光的分光和光的衍射。
在现代光学和光谱学中有着广泛的应用。
本文将介绍光栅的原理，并探讨其在视觉应用中的具体应用。
二、光栅的原理1.光栅是由一系列均匀间隔的平行直线所组成的，每条直线都具有相等的间距和宽度。
2.当平行光通过光栅时，光栅会对光进行衍射，产生一系列出射光束。
3.这些出射光束的强度和相位会随着入射角和波长的不同而发生变化，形成具有特定波长的光的光谱。
三、光栅的分类•光栅按照结构可以分为反射光栅和透射光栅。
•反射光栅是通过光的反射来实现光的衍射，常见的反射光栅包括光栅镜和光栅衍射片。
•透射光栅是通过光的透射来实现光的衍射，常见的透射光栅有衍射光栅和相位光栅。
四、光栅的视觉应用1.光栅光谱仪•光栅光谱仪通过利用光栅的光谱分离性能，可以对光进行分光分析。
它广泛应用于物质的光谱研究和光谱分析领域。
2.光栅投影仪•光栅投影仪是一种使用光栅分光和反射原理制作的投影仪。
它可以将图像分解成一系列波长不同的光束，再通过光的反射合成出彩色的图像。
3.光栅显示技术•光栅显示技术是在显示器中使用光栅进行像素显示的一种技术。
通过光栅的衍射原理，可以实现高分辨率和真实感的图像显示。
4.光栅衍射成像•光栅衍射成像是利用光栅的衍射现象，通过光栅的干涉效应生成清晰的图像。
这种成像技术在显微镜、望远镜等光学仪器中得到广泛应用。
五、光栅的未来发展•随着科学技术的进步，光栅在光学领域的应用将更加广泛。
未来光栅可能会在光通信、人机交互、3D成像等领域发挥更重要的作用。
六、结论•光栅作为一种重要的光学器件，具有广泛的应用前景。
通过光栅的原理和视觉应用，我们可以更充分地理解和应用光栅技术，推动光学科学的发展。

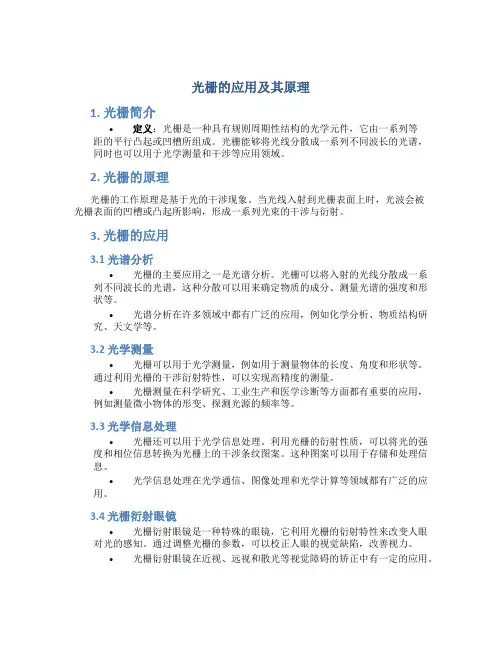

光栅的应用及其原理
光栅的应用及其原理1. 光栅简介•定义：光栅是一种具有规则周期性结构的光学元件，它由一系列等距的平行凸起或凹槽所组成。
光栅能够将光线分散成一系列不同波长的光谱，同时也可以用于光学测量和干涉等应用领域。
2. 光栅的原理光栅的工作原理是基于光的干涉现象。
当光线入射到光栅表面上时，光波会被光栅表面的凹槽或凸起所影响，形成一系列光束的干涉与衍射。
3. 光栅的应用3.1 光谱分析•光栅的主要应用之一是光谱分析。
光栅可以将入射的光线分散成一系列不同波长的光谱，这种分散可以用来确定物质的成分、测量光谱的强度和形状等。
•光谱分析在许多领域中都有广泛的应用，例如化学分析、物质结构研究、天文学等。
3.2 光学测量•光栅可以用于光学测量，例如用于测量物体的长度、角度和形状等。
通过利用光栅的干涉衍射特性，可以实现高精度的测量。
•光栅测量在科学研究、工业生产和医学诊断等方面都有重要的应用，例如测量微小物体的形变、探测光源的频率等。
3.3 光学信息处理•光栅还可以用于光学信息处理。
利用光栅的衍射性质，可以将光的强度和相位信息转换为光栅上的干涉条纹图案。
这种图案可以用于存储和处理信息。
•光学信息处理在光学通信、图像处理和光学计算等领域都有广泛的应用。
3.4 光栅衍射眼镜•光栅衍射眼镜是一种特殊的眼镜，它利用光栅的衍射特性来改变人眼对光的感知。
通过调整光栅的参数，可以校正人眼的视觉缺陷，改善视力。
•光栅衍射眼镜在近视、远视和散光等视觉障碍的矫正中有一定的应用。
4. 光栅的分类•光栅可以根据其结构和制备方法进行分类。
常见的光栅分类有：–折射光栅：根据折射原理制备的光栅，常用于光谱分析和光学测量中。
–反射光栅：根据反射原理制备的光栅，常用于光学测量和光学信息处理中。
–衍射光栅：根据衍射原理制备的光栅，常用于光谱分析和光学信息处理中。
–折射衍射光栅：同时具有折射和衍射特性的光栅，常用于高分辨率的光学测量和波长选择。
5. 光栅的制备与加工•光栅的制备与加工是一项精密的工艺。
光栅的分类和用途
光栅的分类和用途
光栅是一种具有周期性结构的光学元件，广泛应用于光谱仪、激光器、显微镜、光纤通信等领域。
根据光栅的分类和用途，可以分为以下几类：
1. 光栅的分类：
- 直纹光栅：直纹光栅是光栅的一种常见形式，其中具有平
行直线的凹槽以等间隔排列。
- 反射光栅：反射光栅是一种反射光的光学元件，其中光栅
的凹槽用于散射反射光。
- 折射光栅：折射光栅是一种用于改变光线传播方向的光栅，通过光线在光栅表面的折射效应实现光的分光。
- 衍射光栅：衍射光栅是一种通过衍射现象实现光的分光效
应的光栅。
- 其他特殊类型光栅：还有一些特殊设计的光栅，如棱镜光栅、刻蚀光栅等。
2. 光栅的用途：
- 光谱仪：光栅被广泛应用于光谱仪，用于分离和测量光的
不同波长成分。
- 激光器：光栅在激光器中用于调谐激光的波长和控制光的
方向。
- 衍射光栅显示器：衍射光栅显示器（LCOS）使用光栅来控制像素亮度和颜色，广泛应用于投影仪等领域。
- 光纤通信：光栅在光纤通信系统中用于解复用光信号和调
整光信号的波长。
- 显微镜：光栅在显微镜中用于提高分辨率和测量样品的形
貌。
总之，光栅在光学和光电领域中有着广泛的应用，不同类型的光栅可根据需要进行选择和设计。
光栅的基本用途
光栅的基本用途1. 光栅的基本定义与分类光栅是一种光学元件，可以将光线分散成不同波长的光谱，或者将光束分成不同角度的光束。
根据其工作原理和结构特点的不同，光栅可以分为光栅衍射光栅、光栅反射光栅、光栅透射光栅、压电光栅等几种类型，其中光栅衍射光栅是最常见的一种类型。
2. 光栅的原理光栅的原理基于衍射现象，即当光线遇到一个规则排列的光栅时，会被分散成不同波长的光谱。
这是因为光栅上的线条可以让光线进行干涉，从而形成衍射光谱。
同时，光栅具有一定的反射或透射能力，会将入射光线从不同的角度反射或透射出去。
3. 光栅的特点与优点光栅具有以下特点和优点：1. 高分辨率：光栅可以将光线分散成不同波长的光谱，具有非常高的分辨率。
2. 显色纯净：光栅衍射出的光谱是纯净的，不会受到其他杂散光的影响。
3. 易于制造：光栅可以通过光刻、电子束曝光等工艺制造，成本相对较低。
4. 应用广泛：光栅广泛应用于激光、光电子学、光谱仪、空间光学、通信等领域。
4. 光栅在光学仪器中的应用光栅在光学仪器中有多种应用，下面列举几个常见的例子：1. 光谱仪：光谱仪是利用光栅分散光线后分析其波长而测量物质特性的仪器。
2. 显微镜：显微镜是用来观察微细物体的仪器，其中的光栅可以用来调节光路，提高成像质量。
3. 激光器：激光器中的光栅可以起到选择波长、调节激光输出能量等作用。
4. 原子钟：原子钟需要利用光栅对光的频率进行精确测量，以提高时钟的精度。
5. 光栅在通信领域的应用光栅在通信领域有多种应用，其中一些典型的应用包括：1. 光纤光栅：光纤光栅是将光纤上的反射光栅化，以便测量纤芯中的物理参数，例如折射率、温度、应力等。
2. 光栅衍射器：光栅衍射器可以用于分光、波长选择、光路调节效果等。
3. 光栅分路器：光栅分路器是一种基于光栅的光学组件，用于将一个入射光束分成多个输出光束，以实现网络通信中的光传输。
4. 光栅扫描器：光栅扫描器可以实现空间图像的扫描和传输，是一种重要的光通信元件。
光栅原理的应用
光栅原理的应用什么是光栅原理？光栅原理是指通过利用光波的干涉、衍射和透射等特性来进行光的分光和分辨的原理。
光栅是由具有周期性光透过度的平行条纹构成的光学元件。
光栅利用了光波的波动特性，可以实现对光波的分离、分光和分辨，广泛应用于光学仪器、激光技术等领域。
光栅原理的应用领域光栅原理的应用非常广泛，以下是一些常见的应用领域：1.光谱分析：光栅可以将不同波长的光分离开来，用于分析光源中的各个波长成分。
光栅光谱仪是一种基于光栅原理的仪器，广泛应用于化学、物理、生物等领域的光谱分析。
2.光通信：光栅可以用于光纤通信系统中的波长分复用技术。
通过将不同波长的光信号编码到光栅上，可以在同一根光纤中传输多个波长的光信号，提高光纤通信的带宽和传输速率。
3.光刻技术：光栅有较为均匀的光透过度，可以用于制作微电子元件中的线条和图案。
通过将光栅上的图案投射到光刻胶上并进行曝光，可以制作出微米级别的微电子元件。
4.激光光束展扩器：光栅可以将激光束展宽，使激光的横向尺寸变大，用于激光加工、激光打印等领域。
5.干涉仪：光栅可以用于干涉仪中的光路设计。
通过利用光栅的干涉效应，可以实现光波的干涉分光和干涉分辨。
6.光学成像：光栅在光学仪器如显微镜、投影仪中有着广泛的应用。
通过将光栅放置在透镜或物镜中，可以实现光学成像的改善和增强。
光栅原理的工作原理光栅在光波通过时，会发生干涉、衍射和透射等现象。
当光波通过光栅时，光波会与光栅的透过度发生干涉和衍射，产生一系列干涉条纹。
这些干涉条纹由于光栅的周期性排列，使得不同波长的光波在干涉上表现出不同的特性。
光栅的分类光栅可分为以下几种类型：1.平行光栅：平行光栅是由一系列平行的光透过度构成的光栅，常见的有光栅刻锥、反射光栅等。
2.全息光栅：全息光栅是一种由光学记录介质制造的光栅，具有不同于平行光栅的特殊光学性质。
3.衍射光栅：衍射光栅是一种利用衍射原理制作的光栅，适用于相干光的分光和分辨。
4.反射光栅：反射光栅是一种光栅，通过其表面反射出的光进行分光和分辨。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着光纤光栅应用范围的日益扩大，光纤光栅的种类也日趋增多。
根据折射率沿光栅轴向分布的形式，可将紫外写入的光纤光栅分为均匀光纤光栅和非均匀光纤光栅。
均匀光纤光栅是指纤芯折射率变化幅度和折射率变化的周期(也称光纤光栅的周期)均沿光纤轴向保持不变的光纤光栅，如均匀光纤Brag光栅(折射率变化的周期一般为0.1um量级)和均匀长周期光纤光栅(折射率变化的周期一般为100um量级);
非均匀光纤光栅是指纤芯折射率变化幅度或折射率变化的周期沿光纤轴向变化的光纤光栅，如chirped光纤光栅(其周期一般与光纤Bragg光栅周期处同一量级)、切趾光纤光栅、相移光纤光栅和取样光纤光栅等。
均匀光纤光栅
均匀光纤Bragg光栅折射率变化的周期一般为0.1um量级。
它可将入射光中某一确定波长的光反射，反射带宽窄。
应用范围：
在传感器领域，均匀光纤Bragg光栅可用于制作温度传感器、应变传感器等传感器;
在光通信领域，均匀光纤Bragg光栅可用于制作带通滤波器、分插复用器和波分复用器的解复用器等器件。
均匀长周期光纤光栅
均匀长周期光纤光栅折射率变化的周期一般为100um量级，它能将一定波长范围内入射光前向传播芯内导模耦合到包层模并损耗掉。
应用范围：在传感器领域，长周期光纤光栅可用于制作微弯传感器、折射率传感器等传感器;
在光通信领域，长周期光纤光栅可用于制作掺饵光纤放大器、增益平坦器、模式转换器、带阻滤波器等器件。
切趾光纤光栅
对于一定长度的均匀光纤Bragg光栅，其反射谱中主峰的两侧伴随有一系列的侧峰，一般称这些侧峰为光栅的边模。
如将光栅应用于一些对边模的抑制比要求较高的器件如密集波分复用器，这些侧峰的存在是一个不良的因素，它严重影响器件的信道隔离度。
为减小光
栅边模，人们提出了一种行之有效的办法一切趾所谓切趾，就是用一些特定的函数对光纤光栅的折射率调制幅度进行调制。
经切趾后的光纤光栅称为切趾光纤光栅，它反射谱中的边模明显降低。
应用范围：有效抑制旁瓣,减少惆啾光纤光栅的时延振荡的有效方法，在光通信领域，可用于制作带通滤波器。
相移光纤光栅
相移光纤光栅是由多段m（M>2)具有不同长度的均匀光纤Bragg光栅以及连接这些光栅的M-1个连接区域组成.
应用范围：相移光纤光栅因为在其反射谱中存在一透射窗口可直接用作带通滤波器。
取样光纤光栅
取样光纤光栅也称超结构光纤光栅，它是由多段具有相同参数的光纤光栅以相同的间距级联成。
应用范围：除了用作梳状滤波器之外，取样光纤光栅还可用wdm系统中的分插复用器件。
与其他分插复用器件不同的是，取样光纤光栅构成的分插器件可同时分或插多路信道间隔相同的信号。
chirped光纤光栅
所谓chirped光纤光栅，是指光纤的纤芯折射率变化幅度或折射率变化的周期沿光纤轴向逐渐变大(小)形成的一种光纤光栅。
在chirped光纤光栅轴向不同位置可反射不同波长的入射光。
所以chirped光纤光栅的特点是反射谱宽，在反射带宽内具有渐变的群时延，群时延曲线的斜率即光纤光栅的色散值。
应用范围：可以利用chirped光纤光栅作为色散补偿器。
适合于通信的有：均匀光纤光栅，均匀长周期光纤光栅，切趾光纤光栅。
