2014年电力行业电气技能比赛试题解析
14年真题上-无水印
0.16
6.763 6.545 5.660 5.146 4.336 3.649 3.481 3.359 3.060 2.706 2.490
0.18
6.020 5.844 5.122 4.697 4.016 3.429 3.288 3.186 2.944 2.659 2.476
0.20
5.432 5.280 4.661 4.297 3.715 3.217 3.099 3.016 2.825 2.607 2.462
电流在 QF 2 中产生的热效应为下列哪项数值？
（A）1.03KA2 S 答案：【 】 解答过程：
（B）1.14KA2 S
（C）1.35KA 2 S
（D） 35.39KA2S
8
15.题干中， QF1 ～ QF5 均
合闸，当 K2 点三相短路时， 设电网和发电机提供的超瞬 态短路电流周期分量有效值
I S¢¢ 为 10KA，其峰值系数
3.变电所馈出的照明线路三相负荷配置平衡，各相 3 次谐波电流为基波电流的 20%，计算照 明线路的中性导体电流和相导体电流的比值是下列哪一项？ 答案：【 】 解答过程：
1
4.该变电所低压侧一馈电线路为容量 26KVA、电压 380V 的三相非线性负载供电，若供电线路 电流 42A，计算此线路电流谐波畸变率THDI 为下列哪一项？ （A）6% （B）13% （C）36% （D）94% 答案：【 】 解答过程：
0.40
2.664 2.628 2.471 2.372 2.199 2.045 2.017 2.004 2.017 2.099 2.184
0.42
2.531 2.499 2.357 2.267 2.110 1.970 1.946 1.936 1.956 2.052 2.151
注册电气工程师：供配电专业案例2014年考试真题与答案解析[A卷]
![注册电气工程师：供配电专业案例2014年考试真题与答案解析[A卷]](https://img.taocdn.com/s3/m/ce5a198bdc3383c4bb4cf7ec4afe04a1b071b00f.png)
供配电专业案例[上午卷]·2014年考试真题与答案解析注册电气工程师————————————————————————————————————————案例题是4选1的方式，各小题前后之间没有联系，共25道小题，每题分值为2分。
上午卷50分，下午卷50分，试卷满分100分。
案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)。
如果是论述题要列出论点。
1、根据下面内容，回答1-5题：某电力用户设有110／10kV变电站一座和若干10kV车间变电所，用户所处海拔高度1500m，其供电系统图和已知条件如下图。
（1)110kV线路电源侧短路容量为2000MV·A。
（2)110kV线路电源电抗值为0．4Ω／km。
（3)110／10kV变电站10kV母线短路容量为200MV·A。
（4)110／10kV变电站主变容量20MV·A，短路电抗8％，短路损耗90kW，主变压器二侧额定电压分别为110kV、10．5kV。
（5)110／10kV变电站主变压器采用有载调压。
（6)车间A设有大容量谐波源,其7次谐波电流折算到10kV侧为33A。
请回答下列问题。
负荷时，主变压器负载率为84％，功率因数0．92．请问J10／10．5kV变压器电压损失为下列哪个数值？（ ）A．2．97％B．3．03％C．5．64％D．6．32％2、计算车问A的7次谐波电流在110／10kV变电站10kV母线造成的7次谐波电压含有率为下列哪个数值？（ ）A．2．1B．2．0C．2．5％D．3．0％3、车间C电源线路为截面185mm2架空线路，在高峰期间负荷为2000kW，功率因数0．7左右(滞后)，车间C高压母线电压偏差变化范围-2％～-7％，为改善车间C用电设备供电质量和节省电耗，请说明下列的技术措施中哪一项是有效的？（ ）A．向车间C供电的电源线路改用大截面导线B．提高车间C的功率因数到0．95C．减少车间C电源线路的谐波电流D．加大110／10kV母线短路容量4、计算该110／10kV变电站的110kV供电线路长度大约为下列哪个数值？（ ）A．149kmB．33kmC．17kmD．0．13km5、B车间10kV室外配电装置裸带电部分与用工具才能打开的栅栏之问的小电气安全净距为下列哪个数值？（ ）A．875mmB．950mmC．952mmD．960mm6、根据下面内容，回答6-10题：某车间工段用电设备的额定参数及使用情况见下表：采用需要系数法计算本工段起重机用电设备组的设备功率为下列哪一项数值？（ ）A．9KwB．30kWC．37．80kWD．75kW7、采用需要系数法简化计算本工段电加热器用电设备组的等效三相负荷应为下列哪一项数值？（ ）A．20kWB．28．28kWC．34．60kWD．60kW8、假设经需要系数法计算得出起重机没备功率为33kW，电加热器等效三相负荷为40kW，考虑有功功率同时系数0．85、无功功率同时系数0．90后，本工段总用电设备组计算负荷的视在功率为下列哪一项数值？（ ）A．127．6kWB．110．78kWC．95．47kWD．93．96kW9、假设本工段计算负荷为105kV·A，供电电压220／380V，本工段计算电流为下列哪一项数值？（ ）A．142．76AB．145．06AC．159．72AD．193．92A10、接至本工段电源进线点前的电缆线路为埋地敷设的电缆，根据本工段计算电流采用“gG”型，熔体额定电流为200A的熔断器作为该电缆线路保护电器，并已知该电器在约定时间内可靠动作电流为1．6倍的熔体额定电流，按照0．6／1kV铜芯交联聚乙烯绝缘电力电缆(见下表)截面应为下列哪一项数值？(考虑电缆敷设处土壤温度，热阻系数、并列系数等总校正系数为0．8)（ ）A．3×70+1×35B．3×95+1×50C．3×150+1×70D．3×185+1×9511、根据下面内容，回答11-15题：某用户根据负荷发展需要，拟在厂区内新建一座变电站，用于厂区内10kV负荷供电，该变电所电源取自地区110kV电网(无限大电源容量)，采用2回110kV架空专用线路供电，变电站基本情况如下：（1)主变采用两台三相自冷型油浸有载调压变压器，户外布置。

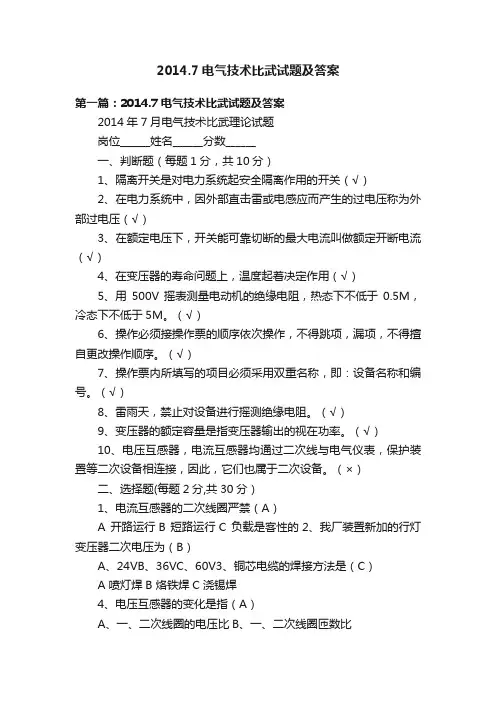

2014.7电气技术比武试题及答案
2014.7电气技术比武试题及答案第一篇：2014.7电气技术比武试题及答案2014年7月电气技术比武理论试题岗位______姓名______分数______一、判断题（每题1分，共10分）1、隔离开关是对电力系统起安全隔离作用的开关（√）2、在电力系统中，因外部直击雷或电感应而产生的过电压称为外部过电压（√）3、在额定电压下，开关能可靠切断的最大电流叫做额定开断电流（√）4、在变压器的寿命问题上，温度起着决定作用（√）5、用500V摇表测量电动机的绝缘电阻，热态下不低于0.5M，冷态下不低于5M。
（√）6、操作必须接操作票的顺序依次操作，不得跳项，漏项，不得擅自更改操作顺序。
（√）7、操作票内所填写的项目必须采用双重名称，即：设备名称和编号。
（√）8、雷雨天，禁止对设备进行摇测绝缘电阻。
（√）9、变压器的额定容量是指变压器输出的视在功率。
（√）10、电压互感器，电流互感器均通过二次线与电气仪表，保护装置等二次设备相连接，因此，它们也属于二次设备。
（×）二、选择题(每题2分,共30分）1、电流互感器的二次线圈严禁（A）A 开路运行B 短路运行C 负载是客性的2、我厂装置新加的行灯变压器二次电压为（B）A、24VB、36VC、60V3、铜芯电缆的焊接方法是（C）A 喷灯焊B 烙铁焊C 浇锡焊4、电压互感器的变化是指（A）A、一、二次线圈的电压比B、一、二次线圈匝数比C、一、二次线圈电流比5、在电气三相母线上刷着三种颜色，红色相代表（C）A、A相B、B相C、C相6、启动多台异步电动机时，可以（C）A、一起启动B、由小容量到大容量逐台启动C、由大容量到小容量逐台启动7、两只灯泡、分别为220V，100W；220V，60W，串联接于额定电压为380V的回路中，则 220V、60W的灯泡（A）。
A、比另一只这亮B、没有另一只亮C、与另一只一样亮8、从安全角度考虑，设备停电必须有一个明显的（C）。
2014年技术比武理论精彩试题问题详解(A)
2014年度电气技术比武竞赛试题（A卷）：得分：一、选择题（每题0.5分，共30分）1、Ⅰ级防爆区域是指正常情况下，爆炸性气体混合物（ B ）出现的场所。
A．连续地 B．有可能 C．不可能 D．长时间2、交流电流i通过某电阻，在一定时间产生的热量，与某直流电流I在相同时间通过该电阻所产生的热量相等，那么就把此直流I值称为交流电流i的（ A ）。
A、有效值；B、最大值；C、平均值；D、瞬时值。
3、对称三相交流电路总功率等于单相功率的（ B ）。
A、3倍；B、3倍；C、1／3倍；D、1／3倍。
4、三只相同阻值的阻抗元件，先以星形接入三相对称交流电源，所消耗的功率与再以三角形接入同一电源所消耗的功率之比等于( C )。
A、1∶1；B、1∶2；C、1∶3；D、1∶4。
5、负载取星形连接，还是三角形连接，是根据( D )。
A、电源的接法而定；B、电源的额定电压而定；C、负载所需电流大小而定；D、电源电压大小，负载额定电压大小而定。
6、互感电动势的方向与( D )有关；A、互感磁通的变化趋势；B、磁场的强弱；C、线圈的匝数；D、线圈的绕向7、工程上一般把感性无功功率Q L和容性无功功率Q C规定为( D )。
A、前者为负，后者为正；B、两者都为正；C、两者都为负；D、前者为正，后者为负。
8、电压和电流的瞬时值表达式分别为u＝220sin（ωt－10°）和i＝5sin（ωt－40°），那么( B )。
A、电流滞后电压40°；B、电流滞后电压30°；C、电压超前电流50°；D、电压超前电流30°。
9、干式变压器绕组温度的温升限值为( A )。
A、100℃；B、90℃；C、80℃；D、60℃。
10、现在普遍使用的变压器呼吸器中的硅胶，正常未吸潮时颜色应为（ A ）。
A、蓝色；B、黄色；C、白色；D、黑色。
11、为把电能输送到远方，减少线路上的功率损耗和电压损失，主要采用（ A ）。
电气工程师考试资料2014年全国注册电气工程师(供配电)执业资格考试专业案例模拟试卷(下)参考答案及解析
2014年全国注册电气工程师（供配电）执业资格考试专业案例模拟试卷（下）专业案例题（共40题，考生从中选择25题作答，每题2分）题1-5：110kV有效接地系统中的某一变电所有110kV/35kV/10kV，31.5MV A主电压器两台，110kV进线2回、35kV出线5回、10kV出线10回，主变110kV、35kV、10kV三侧的联结组标号为YNyn0d11。
1. 假如110kV采用内桥、主变110kV隔离开关需能切合空载变压器，由于材质等原因，各变压器的空载励磁电流不相同，按隔离开关的切合能力，该变压器的空载励磁电流最大不可能超过下列哪项？（A）0.9A （B）1.2A （C）2.0A （D）2.9A答案：【 C 】《2014模拟题》Q群77192223解答过程：根据《导体和电器选择设计技术规定》（DL/T 5222-2005)第11.0.9条规定：“选用的隔离开关应具有切合电感、电容性小电流的能力，应使电压互感器、避雷器、空载母线、励磁电流不超过2A的空载变压器及电容电流不超过5A的空载线路”。
故本题选C。
2. 假设10kV电缆负荷出线12回，设两段，每段母线出线6回，每回电缆平均长度为6km,电容电流为2A/km，该变电站每台主变压器配置一台过补偿10kV消弧线圈，其计算容量应为下列哪个数值？(A) 1122kVA (B) 972kVA (C) 561kVA (D) 416kVA答案：【 C 】《2014模拟题》Q群77192223解答过程：根据《导体和电器选择设计技术规定》（DL/T 5222-2005)第18.1.4条及式（18.1.4）得：I N√√VA3. 该110kV开关站为60m×70m矩形布置，四角各安装高30m的避雷针，保护物6m高（并联电容器），计算相邻70m的两针间，保护范围一侧的最小宽度b x为（）。
(A) 20m (B) 24m (C) 25.2m (D) 33m答案：【 B 】《2014模拟题》Q群77192223解答过程：多只避雷针的联合保护范围示意图如图所示。

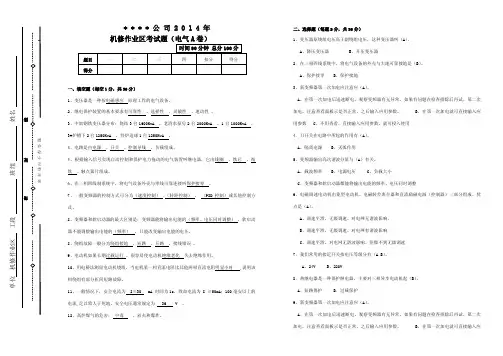

2014年10月电气考试AB题含答案
密 封 线单位 机修作业区 工段 班组 姓名密 封 线 内 不 得 答 题* * * * 公 司 2 0 1 4 年 机修作业区考试题（电气A 卷）一、填空题（每空1分，共30分）1、变压器是一种按电磁感应 原理工作的电气设备。
2、继电保护装置的基本要求有可靠性 、选择性 、灵敏性 、速动性 。
3、中加钢铁变压器分布：烧结3台1600KvA ，老清水泵房2台2000KvA 、1台1000KvA ，3#炉槽下2台1250KvA ，竖炉造球1台1250KvA 。
4、电路是由电源 、开关 、控制导线 、负载组成。
5、根据输入信号实现自动控制和保护电力拖动的电气装置叫继电器，它由线圈 、铁芯 、衔铁 、触点簧片组成。
6、在三相四线制系统中，将电气设备外壳与零线可靠连接叫保护接零 。
7、一般变频器的控制方式可分为（速度控制） 、（转距控制） 、 （PID 控制）或其他控制方式。
8、变频器和软启动器的最大区别是：变频器能将输出电能的（频率、电压同时调整） ，软启动器不能调整输出电能的（频率） ，只能改变输出电能的电压。
8、绕组故障一般分为绕组接地 、短路 、开路 、接线错误 。
9、电动机如果长期过载运行 ，很容易使电动机绝缘老化 失去绝缘作用。
10、用电桥法测量电动机绕组，当电机某一相直流电阻比其他两相直流电阻明显小时 ,说明该相绕组有部分匝间短路故障。
11、一般情况下，安全电流为 I ≤30 mA 时间为1s ，致命电流为 I ≥50mA ；100毫安以上的电流,足以致人于死地。
安全电压通常规定为 36 V 。
12、高炉煤气的危害： 中毒 、着火和爆炸。
二、选择题（每题2分，共36分）1、变压器原绕组电压高于副绕组电压，这种变压器叫（A ）。
A 、降压变压器 B 、升压变压器2．在三相四线系统中，将电气设备的外壳与大地可靠接地是（B ）。
A 、保护接零 B 、保护接地 3、新变频器第一次加电应注意应（A ）。
2014电力电子专业电工技术部分综合试题和答案
2014电力电子专业电工技术部分综合试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．满分200分，考试时间120分钟．考试结束后，将本试卷和答题卡一并交回．第Ⅰ卷（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分。
在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出，并填写在答题卡上）1、对三相对称电动势的说法正确的是（ ）A 、它们同时到达最大值B 、它们到达最大值的时间依次落后31周期 C 、它们的周期相同、相位也相同D 、它们因为空间位置不同，所以最大值不同2、以下相序为逆相序的是( )A 、U －V －W －UB 、W －U －V －WC 、W －V －U －WD 、V －W －U －V3、已知三相电源电压u A =2202sin(314t-12O )V ， u B =2202sin(314t-132O )V ，u C =2202sin(314t+108O )V,则当t=0.01s 时，三相电源电压之和u A +u B +u C 为( )A 、220VB 、0VC 、-220VD 、6602V4、三相对称电源绕组星形连接时，线电压在相位上比相电压（ ）A 、超前30°B 、超前120°C 超前45°D 超前90°5、已知三相四线制供电系统中，U 相相电压表达式为u U ＝U m sin ωtV ，则u UV 的表达式为( )A 、u UV ＝U m sin(ωt －30°)VB 、u UV ＝3U m sin(ωt －30°)VC 、u UV ＝3U m sin(ωt ＋30°)VD 、u UV ＝3U m sin(ωt －120°)V6、三相对称电源作星形连接，若一相绕组接反，后果是（ ）A 、无电压输出B 、输出电压升高C 、输出电压不对称D 、烧毁绕组7、在三相四线制供电线路中，用交流电压表测量电源的线电压以确定零线，测量结果为：U 12=380V ，U 23=220V ，U 14=380V ，则（ ）A 、1号线为零线B 、2号线为零线C 、3号线为零线D 、4号线为零线8、工频动力供电线路中，采用星形联接的三相四线制供电，线电压为380V ，则（ ）A 、线电压为相电压的3倍B 、线电压的最大值为380VC 、相电压的瞬时值为220VD 、交流电的周期为0.2S9、为防止三相对称电源三角形连接时一相绕组接反烧毁绕组，工作前应作（ ）A 、开口三角形测量电流B 、开口三角形测量电压C 、测任意两根相线间的电压D 、测任意一根相线的电流10、三相发电机作Y 联结，每相绕组的额定电压为220V 。
2014年应会考核维修电工试题及评分标准(高级技师)
8.带电挂电线，误合接地刀闸，不得分；
9.未检查主变音响、负荷分配、进线负荷分配以及负荷指示、进线确有电压的，5分/处；
10.装设接地线前，未验电，10分/处，验电地点不确切，5分/处；
11.带负荷拉刀闸（拉手车）不得分；
12.操作任务不规范，2分/处；
7.造成停电，不得分；不倒换PT各扣一半分数。
8.带电挂电线，误合接地刀闸，不得分；
9.未检查主变音响、负荷分配、进线负荷分配以及负荷指示、进线确有电压的，5分/处；
10.装设接地线前，未验电，10分/处，验电地点不确切，5分/处；
11.带负荷拉刀闸（拉手车）不得分；
12.操作任务不规范，2分/处；
场地：供电公司大会议室
器材、材料：
钢笔、签字笔自备，变电站主接线图每人一份
1.填写操作步骤未用双编号，2分/处；
2.无终止号、缺变电所或错误名称，10分；
3.重要涂改（操作动词、参数、编号、终止号等），5分/处，；次要涂改，2分/处；
4.并项、倒项，2分/处；
5.缺次要步骤，2分/处；
6.装设接地线无地点及地点不正确但未造成故障的，5分/处；未写接地线编号，5分/处；每少一组接地线扣5分；
事故现象（高压回路）：现象略
1、分析事故性质。
2、拿出处理措施。
3、隔离故障，恢复供电。
说明：考察对应急预案的掌握和独自处理复杂故障的应急处置能力。
达到的要求：准确隔离故障，迅速恢复供电。
（二）技能题二：自30道技能题库中选择其一。（10分）（笔答）
场地：供电公司大会议室
器材、材料：
钢笔、签字笔自备，变电站主接线图每人一份。
13.操作任务不完整、不合乎要求，5分/处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014年电力行业电气竞赛试题一、填空题1、中小容量的异步电动机一般都有（短路）保护，失压保护和（过载）保护。
2、电机绝缘材料A级耐热能力为（ 105 )℃,E级为（ 120 ）℃,B级为130℃。
3、电磁式交流接触器的衔铁上都装有(短路环 ),以消除铁心的振动和噪音。
4、三相负载接于三相供电线路上的原则是：若负载的额定电压等于电源线电压时，负载应作（Δ）联结；若负载的额定电压等于电源相电压时，负载应作（ Y ）联结。
5、自动空气开关又称自动开关。
其热脱扣器作( 过载 )保护用，电磁脱扣机构作( 短路 )保护用，欠电压脱扣器作( 失压 )保护用。
6、断路器最低跳闸电压及最低合闸电压，其值分别不低于（ 30% ）Ue，不大于（ 70% ）Ue。
7、异步电动机在不稳定运行区范围内，转矩随转差率的增大而（减小）。
8、绕线式异步电动机的起动通常采用在转子回路中串接电阻的方法起动，即能降低启动电流又能增加（启动转矩）。
9、异步电动机做空载试验时，时间不小于 1min 。
试验时应测量（绕组）是否过热或发热不均匀，并要检查轴承（温升）是否正常。
10、发电机定子线圈相间绝缘电阻应为（ 0 ）MΩ。
变频调速技术的优点有（节能）（起动性能好）（电机损坏少）。
11、IGBT比普通晶闸管功耗（小），响应速度（快）。
12、IP45设备防护等级IP45中的的4代表（可以防护1mm的粉尘碎屑）；5代表（可以防护水直接喷射）。
13、直流电机的励磁方式（串励）（并励）（复励）（它励）。
14、电压源的内阻(很大)；电流源的内阻(很小)。
15、在6-10KV中性点不接地系统中发生接地时，非故障相的相电压将(升高1.732倍)。
16、在中性点直接接地系统中，发生单相接地故障时，非故障相对地电压(不变)。
17、RLC串联电路发生谐振的条件是)。
18、晶闸管触发导通后,其控制极对主电路(不起失去没有）作用。
19、厂用中低压配电系统的接地方式有(直接接地系统) (不接地系统) ( 经消弧线圈或者高阻接地)。
20、配电盘上的交流电压表指示的是(有效)值，直流电压表指示的是(平均)值。
二、单项选择题1、直流电路中，电容的电抗为（ A ）A最大 B、最小 C、零 D、无法确定2、两个10F的电容器并联后与一个20F的电容器串联，则总电容是（ A )FA、10B、20C、30D、403、有两个正弦量，其瞬时值的表达式分别为：u=220sin(ωt-10o)，i=5sin(ωt-40o)，可见 ( B )。
(A)电流滞后电压40o；(B)电流滞后电压30o；(C)电压超前电流50o； (D)电流超前电压30o。
4、戴维南定理可将任一有源二端网络等效成一个有内阻的电压源，该等效电源的内阻和电动势是( A )。
(A)由网络的参数和结构决定的； (B)由所接负载的大小和性质决定的；(C)由网络结构和负载共同决定的；(D)由网络参数和负载共同决定的。
5、要使负载上得到最大的功率，必须使负载电阻与电源内阻( C )。
(A)负载电阻>电源内阻；(B)负载电阻<电源内阻；(C)负载电阻=电源内阻；(D)使电源内阻为零。
6、为了把电流表量程扩大100倍，分流电阻的电阻值，应是仪表内阻的( B )。
A、1／100B、1／99C、99倍D、100倍7、电磁式测量仪表，可以用来测量( C )。
(A)直流电；(B)交流电；(C)交、直流电；（D）高频电压。
8、电磁型操作机构，跳闸线圈动作电压应不高于额定电压的( C )。
(A)55％；(B)75％；(C)65％；(D)30％。
9、电气设备外壳接地属于（ C ）。
(A)工作接地； (B)防雷接地； (C)保护接地； (D)大接地。
10、兆欧表输出的电压是（C）电压。
A、直流B、正弦交流C、脉动的直流D、非正弦交流11、在整流电路的输出端并一个电容, 主要是利用电容的( C )特性, 使脉动电压变得较平稳。
A、电压不能突变B、滤波C、充放电D、升压12、直流母线电压不能过高或过低，允许范围一般是( C )。
A、±3％B、±5％C、±10％D、±15％13、标志断路器开合短路故障能力的数据是（ A ）A、额定短路开合电流的峰值；B、最大单相短路电流；C、断路电压；D、最大运行负荷电流。
14、防雷保护装置的接地属于（ A ）A、工作接地；B、保护接地；C、防雷接地；D、保护接零。
15、电力导线及电缆线截面积的选择是根据（ D ）进行的。
A、额定电流B、传输容量C、短路容量D、传输容量及短路容量16、绕线式异步电动机的最大电磁转矩与转子回路电阻的大小（ B ）。
A、平方成正比；B、无关；C、成反比；D、成正比17、各设备接头、触头、电缆头、熔丝夹无过热变色，温度一般不应超过( C )。
A、50℃B、 80℃C、70℃D、90℃18、用万用表R×100Ω档测量二极管的正、反向电阻，( D )时可判断二极管是好的。
A、正向电阻几欧，反向电阻几兆欧；B、正向电阻几十欧，反向电阻几千欧；C、正向电阻几十欧，反向电阻几十千欧；D、正向电阻几十欧，反向电阻几百千欧。
19、星形接法的三相异步电动机,在空载运行时,若定子一相绕组突然断路,则电机( B )。
A、必然会停止转动B、有可能连续运行C、肯定会继续运行20、在RLC 并联电路中,为使电源电压大小不变而频率从其谐波频率逐渐减小到零时,电路中的电流值将( B )。
A、从某一最大值渐变到零；B、由某一最小值渐变到无穷大；C保持某一定值不变。
21、电压表的内阻(B)A、越小越好B、越大越好C、适中为好22、低压断路器中的电磁脱扣器承担( A )保护作用。
A、过流B、过载C、失电压23、由LC组成的并联电路,当外加电源的频率为电路谐振频率时,电路呈( C )。
A、感性B、容性C、纯电阻24、可控硅整流装置是靠改变( C )来改变输出电压的。
A、交流电源电压；B、输出直流电流；C、可控硅触发控制角；D、负载大小。
25、在二极管桥式整流,电容滤波电路中,若有一个二极管接反,则( B )。
A,只能半波整流 B,短路,元件损坏 C,断路,不能工作26、SPWM型变频器的变压变频,通常通过改变( A )来实现。
A、参考信号正弦波的幅值和频率；B、三角波载波信号的幅值和频率；C、正弦波参考信号和三角波载波信号的幅值和频率。
27、电容器在充电过程中，其（ B ）。
A、充电电流不能发生变化；B、两端电压不能发生突变；C、储存能量发生突变；D、储存电场发生突变。
28、Y，d-11接线的变压器△侧发生两相短路时，Y侧必有一相电流为另外两相电流的（ D ）A、0.5B、 1C、 1.732D、 229、在直流电路中，我们把电流流入电源的一端叫做电源的( B )。
A、正极；B、负极；C、端电压；D、电势。
三、多项选择1、在由电感、电容构成的电路中，电路开关由断开至合上，由于（ A C ）不能突变，所以从一个稳定状态换到另一个稳定状态需要一个时间，即一个过程，这个过程称过渡过程。
A. 电感线圈中电流；B. 电感线圈中电压；C. 电容器两端电压；D. 电容器两端电流。
2、用相位表测量Yd11变压器高压侧UAB较低压侧Uab（ A D ）A滞后30度；B超前30度；C滞后330度；D超前330度。
3、两台阻抗电压不相等的变压器并列运行时，在负荷分配上( A D )。
A、阻抗电压大的变压器负荷小；B.阻抗电压小的变压器负荷小；C.负荷的分配不受阻抗电压的影响；D．负荷的分配受阻抗电压的影响。
4、蓄电池容量用( B C )两者的乘积表示。
A 放电功率；B 放电电流；C 放电时间；D 充电电流。
5、寻找接地的方法有( ABCD )A、测量法；B、拉合试验法；C、分割电网法；D、人工转移接地法。
6、电气着火源可能产生原因有（ ABCD ）A、电气设备或电气线路过热；B、电花和电弧；C、静电；D、照明器具或电热设备使用不当。
7、低压断路器主要用于配电线路的（ ABCD )保护A、过载；B、欠压；C、失压；D、短路。
8、以下哪些问题会引起电动机发热？( BCEF )A、电源电压低于额定电压5%；B、长时间缺相运行；C、起动太频繁；D、电源相序接反；E、定专子之间间隙过大；F、电源电压过高。
9、380V不接地系统发生单相接地后对设备的影响，以下哪些说法是正确的？（ CDE ）A、单相接地后，影响电源的对称性；B、影响母线上设备的运转；C、非接地相对地电压升高为线电压；D、设备的中性点电位升高至相电压值；E、对其绝缘可能造成一定危害。
10、对于兆欧表的使用，以下说法正确的是（ A C D ）A 根据试品选择合适的电压；B根据试品选择合适的电流；C 测试前后应对试品充分放电；D机械式兆欧表对试品进行测试后应先将接线脱离试品，再停止摇测。
四、简答题1、直流电动机的是否一般不允许直接启动？如直接启动有什么问题？采用什么方法启动比较好？答：直流电机一般是不允许直接启动的。
如果直接启动，由于启动电流较大，换向将会很困难，换向器表面产生电火花，电枢绕组中电流过大将损坏绕组，机械传动机构会受到强烈的冲击，还会影响电网电压的波动及影响其他设备正常运行。
所以采用电枢回路串电阻或改变电枢电压比较好。
2、在电动机的主回路中，既然装有熔断器，为什么还要装热继电器？他们有什么区别？热继电器的选用原则？其中现有两种热继电器接入方式是什么？答：熔断器只能用作短路保护，不能用作过载保护；而热继电器只能用作过载保护，不能用作短路保护。
所以主回路中装设两者是必需的。
热继电器应根据使用条件、工作环境、电动机型式及运行条件，电动机起动情况及负荷情况综合考虑合理选择。
原则上热继电器的额定电流应按电动机额定电流选择，一般按1.2 倍额定电流选择热继电器的电流范围。
然后选择热继电器的型号和元件电流等级。
一般热继电器安装可分为直接接入和间接接入两种。
直接接入：热继电器和交流接触器组装在一起，热元件直接通过负载电流。
间接接入：热继电器和电流互感器配合使用，其热元件通过电流互感器的二次电流。
这种热继电器电流范围是根据通过电流互感器拆算到二次来选择的。
3、为什么直流系统发生2点接地可能导致严重的后果，试画图说明？如何预防？答：1.如果两点接地分别发生在不同支路的正极和负极，会导致2个支路发生短路，直流支路的上游开关跳闸或保险熔断，下游大量的控制负荷失电。
2.如果两点接地均发生在正极或负极的不同地点或不同回路上，虽然不会导致开关跳闸，但是由于这2点接地，会导致这2点之间所有的控制回路的接点失效，可能造成相关的控制回路的控制逻辑紊乱，造成开关后者其他逻辑回路拒动或者误动，产生不可预知的后果。
