人教版九年级物理第十六章电压 电阻讲精练讲义：16.3电阻(含解析)
人人教版九年级物理第十六章电压电阻讲精练讲义16.3电阻一：考点归纳和例题精讲【考点一】电阻：导体对电流的阻碍作用叫电阻。
符号是R，单位是欧姆，简称为欧，符号是Ω，比欧姆大的单位还有兆欧（MΩ）和千欧（kΩ）。
1MΩ＝103kΩ，1 kΩ＝103Ω，1MΩ＝106Ω常见导体的电阻率从小到大排列，分别是：银、铜、铝、钨、铁、锰铜合金、镍铬合金等。
在电子技术中，要经常用到具有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻，在电路图中用表示【考点二】电阻大小的影响因素导体的电阻是导体本身的一种性质，它的大小决定于导体的材料（电阻率ρ）、长度（L）和横截面积（S），还与温度有关。
与导体是否连入电路、是否通电，及它的电流、电压等因素无关。
而且：①导体材料不同，在长度和横截面积相同时，电阻也一般不同；②在材料和横截面积相同时，导体越长，电阻越大；③在材料和长度相同时，导体的横截面积越小，电阻越大；④导体的电阻与导体的温度有关。
对大多数导体来说，温度越高，电阻越大。
只有极少数导体电阻随温度的升高而减小。
（例如玻璃）1．某科学兴趣小组用下表中材料做“探究影响导体电阻大小的因素”实验时，将鳄鱼夹从较长的镍铬合金丝d的A 端逐渐滑向B端时，发现电流表示数逐渐增大。
导体编号长度/m 横截面积/mm2材料a 0.5 0.4 锰铜合金b 0.5 0.4 镍铬合金c 0.5 0.2 镍铬合金d 1.0 0.2 镍铬合金(1)在上面的实验中，电阻的大小并不能直接观察，而是通过电流表的示数来反映，电流表的示数越大，说明电阻丝的电阻越_____，这里用到的研究方法是____法。
(2)选择电阻丝a、b可探究电阻与________的关系，此处用到的研究方法是__________法。
要探究电阻与横截面积的关系，可选择_______（填编号）进行实验(3)接下来，小明又做了如下实验∶将整条镍合金丝d接入电路，闭合开关，用酒精灯对镍铬合金丝加热，发现电流2．在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体的材料有关。
实验室提供了4根电阻丝，规格、材料如表：编号材料长度/m 横截面积/mm2A镍铬合金0.5 0.5B镍铬合金1.0 0.5C镍铬合金0.5 1.0D锰铜合金0.5 0.5为了验证上述猜想，他们设计了如图所示的实验电路。
(1)按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，通过观察___________来比较导体电阻的大小。
(2)为了验证上述猜想③，应该选用编号___________和___________两根电阻丝进行实验；(3)如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想___________（填序号）；(4)如果选用编号为A、B两根电阻丝进行实验，是为了验证猜想___________（填序号）。
【解析】1．小转换材料控制变量b、c大(1)[1][2]在上面的实验中采用了转换法，电阻的大小并不能直接观察，而是通过电流表的示数来反映，电流表的示数越大，根据URI说明电阻丝的电阻越小。
[5]要探究电阻与横截面积的关系，应控制长度、材料相同，即可选择b、c进行实验。
(3)[6]将整条镍合金丝d接入电路，闭合开关，用酒精灯对镍铬合金丝加热，发现电流表示数逐渐变小，根据U RI可知，温度越高镍铬合金丝的电阻越大。
2．电流表示数（或小灯泡亮度）A D②①【详解】(1)[1]由于电阻越大，电流越小，故可以通过观察电流表的示数来比较电阻的大小。
(2)[2][3]为了验证上述猜想③，与材料有关，即材料不同，长度相同，横截面积相同，故为A；D两根电阻丝。
(3)[4]如果选用编号为A、C两根电阻丝进行实验，即长度相同，材料不同，横截面积不相同，故探究的是电阻的大小与横截面积的关系，故验证猜想②。
(4)[5]如果选用编号为A、B两根电阻丝进行实验，长度不同，其他条件相同，故验证的是猜想①。
二：基础巩固与能力提升一、单选题1．半导体的导电性能介于导体和绝缘体之间，下列不能用半导体材料制作的是（）A．发光二极管B．高压输电线C．压敏电阻D．光敏电阻2．下列说法中错误的是（）A．绝缘体不易导电，是因为绝缘体内没有电子B．室内照明用的LED 灯是用半导体材料制成的C．原子由带正电的原子核和带负电的核外电子组成D．金属靠负电荷导电3．下列关于电阻的几种说法中，正确的是（）A．长导线的电阻比短导线的电阻大B．粗导线的电阻比细导线的电阻小C．铁导线的电阻比铜导线的电阻大D．在一定条件下，有些导体电阻可变为04．小明想探究导体电阻大小跟导体的材料、长度和横截面积的关系，但手边只有一根长度是1m横截面积是1mm2的镍铬合金线（实验中不允许剪断）、一个小灯泡、电源、开关和若干导线，以下表述正确的是（）A．只能探究电阻跟长度的关系B．只能探究电阻跟横截面积的关系C．可以探究电阻跟长度和横截面积的关系D．因为只有一根镍铬线，不能比较，所以实验根本无法进行5．温度一定时，关于导线的电阻，下列说法正确的是（）A．铁导线的电阻一定比铜导线的电阻大B．粗导线的电阻一定比细导线的电阻小C．将一根导线拉长，其电阻一定变大D．长短、粗细都相同的两根导线，电阻一定相同6．小明用如图所示的器材探究“电阻大小与横截面积的关系”。
a、b为长度一样的镍铬合金丝，b比a的横截面积大。
关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．为了准确比较两条合金丝电阻，可在电路中串联一电压表C．利用此装置也能探究电阻大小与长度的关系D．利用此装置也能探究电阻大小与材料的关系7．关于电压、电流和电阻，下列说法正确的是A．导体的电阻由它两端电压和通过的电流决定B．电荷移动就能形成电流C．电路中有电流时它两端一定有电压D．电压的作用是电路中产生自由电荷8．如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，则下列说法正确的是（）A．AB段的电阻一定大于BC段的电阻B．AB段的电阻一定小于BC段的电阻C．通过AB段的电流可能大于也可能小于BC段的电流D．通过AB段的电流一定等于通过BC段的电流9．如图所示，有一段导体，某同学为了使其接入电路的电阻增大，下列方法中正确的是（）A．如甲图，沿轴线剖开，只取其中一半B．如乙图，横切成两部分，只取其中一段C．减小通过导体的电流D．增大加在导体两端的电压10．某同学探究铅笔芯的电阻大小与哪些因素有关，他选取了两根横截面积不同、长度和材料均相同的铅笔芯a、b，利用图中的器材设计实验，下列说法不正确．．．的是（）A．可以通过灯泡的亮度反映铅笔芯电阻的大小B．可以探究铅笔芯的电阻大小与横截面积是否有关C．可以探究铅笔芯的电阻大小与长度是否有关D．可以用电压表代替小灯泡反映笔芯电阻的大小二、填空题11．如图所示，多芯线是生产、生活中常用的导线，由多根细导线制成，多芯线的电阻远______（选填“大于”或“小于”）每根细导线的电阻，由此可判断多芯线中各根导线之间的连接方式是______。
12．如图所示电路，当开关S1、S2闭合后，用酒精灯给玻璃心柱、细铁丝加热，观察到L1灯泡从不发光到发光，且亮度逐渐变亮，L2灯泡亮度逐渐变暗，说明玻璃的导电性能随温度升高而______ (选填“变强”“变弱”或“不变”)；说明铁丝的电阻随温度升高而______ (选填“变大”“变小”或“不变”)。
13．如图所示，高压输电线上有一个长方形装置，利用这个装置可将四根导线并联起来，这样做相当于增大了导线的___________，从而___________（选填“增大”或“减小”）输电线上的电阻，达到减少输电线上电能损失的目的。
14．有A、B、C三根导线，其中A、B是铜导线，C是镍铬合金线，A、B两根导线的长短相同，A比B 粗；B、C两根导线的长短、粗细都相同，则三根导线中电阻最大的是_____（选填“A”、“B”或“C”）；如果要探究导体电阻大小与导体的材料是否有关，应选用_____两根导体。
15．发光二极管由半导体材制成,如下图(a)所示．当电流从发光二极管的两条引脚中较长的一端流入,发光二极管发光,则发光二极管的两条引脚中较长的一端为______极；若电流从较短接线脚流入,电路将处于______(选填“通路”、“短路”或“断路”)状态.三、实验题16．如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d 长度相同；(1)该实验是通过观察______的示数间接比较导线电阻的大小。
(2)选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的______有关。
(3)选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的______有关。
(4)选用导线______分别接入电路中，是为了探究电阻大小跟导体的横截面积有关。
(5)影响导体电阻大小因素除了上述因素外，还可能跟______有关。
17．在探究“电阻的大小与哪些因素有关”的实验中，采用如图所示的实验装置，a、b、c是镍络合金制成的三根导线，a、b长度相同但粗细（横截面积）不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。
(1)实验中电流表的示数越大，对应的导线电阻越______；(2)将导线a接在M、N之间，闭合开关，电流表示数如图示数，测试电流为______A；(3)依次将导线b、c、d替换导线a接入电路，电流表对应的示数如表所示：导线代号 a b c d电流表示数 1.3A 2.2A 2.7A①选导线a、b比较是为了探究导线电阻的大小与______的关系；探究导线电阻大小与材料的关系，应选用的两根导线是______（填写导线序号）；②由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越______，横截面积越______，电阻越大。
18．在“探究影响导体电阳大小的因素”实验中，分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了实验检验。
某实验小组准备实验时对每一个猜想都用三个实验数据进行对比，下表中给出了可供选择的几种导体，分别用A〜G几个字母代表。
小明组用的是甲图电路，小红姐用的是乙图电路。
导体代号长度/m横截面积/mm2材料A 1.0 0.2 锰铜B 1.0 0.4 锰铜C 1.0 0.6 锰铜D 0.5 0.4 锰铜E 1.5 0.4 锰铜F 1.0 0.6 镍铬合金G 1.0 0.6 铁(1) 小明通过观察______来判断电阻丝电阻的大小的；(2) 小红姐为了检验“导体电阻跟长度有关”的猜想，应选用代号_____三种导体；(3) 图甲中若用酒精灯对导体材料进行加热，这是想探究_____对电阻的影响；(4) 如果让你来做这个实验，聪明的你可将电路改进更好一些：_________________（写出改进方法），理由是_____________________________。
最新人教版九年级物理第十六章电压电阻知识点考点提炼汇总及配套中考真题,含解析
第十六章电压电阻16.1电压 (1)16.2串并联电路中电压的规律 (5)16.3E巨阻 (8)16.4变阻器 (11)16.1电压知识点提炼1.什么是电压（1）电压作用是使电路中的自由电荷做定向移动,形成电流；电源是提供电压的装置。
（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）;②电路是迪路。
注：说电压时，要说“某电路或AB”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1）,通过电池的电流或者通过电阻R：的电流）”的电流。
2.电压的单位：在国际单位制中，电压单位是伏建（简称为伏，符号是y）；电压常用单位还有：壬优（kV）,耋伏（mV）、微伏（nV）。
换算关系：lkV=1000V, lV=1000mV, lmV=1000 uV o（2）生活中常见电压值：一节干电池一节蓄电池家庭用电电压缴v,安全电压不高于36Vo图（1）常见电路图（2）电流表图（3）电压表3,电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是出;（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是0.IV, 15V路程分度值是0. 5V）；（3）使用规则：①电压表要北联在电路中：②电流从电压表的“亚接线柱”流入，“幺接线柱”流出，否则指针会反偏。
③被测电压丕要超过电压表的最大量程。
注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧如电压表。
②选择量程：实验室用电压表有西个量程，0〜3V和0~15V0测量时，先选大量程，若被测电压在3V〜15V即可测量：若被测电压小于3V则换用小的量程，若被测电压大于15V 则换用更大量程的电压表。
4.电流表、电压表的比较：见表（1）。
表（1）电流表与电压表比较5.利用电流表、电压表判断电路故障:（1）电流表示数正常而电压表无示数，则故障原因可能是：①电压表损坏；②电压表接触不良：③与电压表并联的用电器短路。
人教版九年级物理 16 3 电阻 练习(含解析)
人教版九年级 16.3 电阻一、单项选择题（共13小题）1. 现代生活照明多采用低碳节能的LED灯，其核心元件的主要材料是A. 导体B. 纳米材料C. 超导体D. 半导体2. 下列关于超导材料的说法中正确的是A. 超导材料的电阻与温度无关B. 超导材料可用来制作输电线C. 超导材料可用来制作电热丝D. 超导材料可用来制作滑动变阻器的电阻丝3. 手电筒的小电珠电阻约为A. 1欧B. 10欧C. 100欧D. 1000欧4. 如图所示的电子体温计通过流过半导体制成的感温头的电流来反映人的体温，这利用半导体A. 良好的导电特性B. 良好的绝缘特性C. 电阻随温度变化而变化的特性D. 电阻随光照变化而变化的特性5. 物理量的单位常用科学家名字命名，下列物理学家中，其名字被命名为电阻单位的是A. 安培B. 欧姆C. 库仑D. 伏特6. 2012年9月，德国莱比锡大学的研究人员宣布了一项研究进展：石墨颗粒能够在室温下表现出超导性。
利用超导材料电阻为零的特性，你认为超导材料最适合用来做A. 输电导线B. 白炽灯丝C. 电炉丝D. 保险丝7. 某同学利用如图甲所示的电路“探究影响电阻大小的因素”，下列说法中正确的是A. 实验中通过电流表示数大小反映电阻大小，电流表示数越大，则接入M、N间的电阻越大B. 在M、N间分别接入1、2两电阻丝，发现两次电流表示数相同，说明电阻的大小与导体的长度无关C. 在M、N间分别接入2、3两电阻丝可以探究电阻与材料的关系D. 在M、N间接入一根电阻丝后发现电流表有示数，但是灯泡不发光，说明灯泡断路8. 下列关于导体的各项中，跟导体电阻大小无关的是A. 长度B. 电流C. 横截面积D. 材料9. 关于导体的电阻，下列说法中正确的是A. 导体导电说明它对电流没有任何阻碍作用B. 导体的电阻越大，说明它对电流的阻碍作用越小C. 导体的电阻由它两端的电压和通过的电流决定D. 相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻与材料有关10. 用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导体规格如下表：你认为下面对导体选择最合理的一组是A. ③④⑤⑥B. ②③⑥⑦C. ①⑤⑥⑦D. ⑤⑥⑦⑧11. 下列说法正确的是A. 通过导体的电流为零，导体的电阻也为零B. 通过导体的电流越大，导体的电阻一定越小C. 导体两端的电压为零，导体的电阻也为零D. 导体的电阻是导体本身的一种性质12. 选一选。
16.3-人教版九年级上册物理第十六章《电压-电阻》电阻-专题训练含答案及解析
简单1、下列单位中，不是电阻单位的是（）A．ΩB．V C．kΩD．MΩ【分析】据课本的基本知识可知，电阻的单位有Ω、kΩ、MΩ，据此分析即可判断．【解答】据课本知识可知，电阻的单位有Ω、kΩ、MΩ，故ACD是电阻的单位但不符合题意；而V是电压的单位，故B符合题意．故选B．2、有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大？（）A．导体1的电阻大B．导体2的电阻大C．两段导体的电阻一样大D．无法判断3、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是R2，则（）A．R1＞R2B．R1＝R2C．R1＜R2D．不能确定【分析】考查影响电阻大小的因素，在导体材料、长度、横截面积不变时，导体温度改变，其电阻值也会改变，且导体电阻随温度升高而变大．【解答】灯泡灯丝的材料、长度、横截面积不变，其在不工作时，灯丝的温度较低，即电阻较小；当在正常发光时，灯丝的温度很高，即其电阻变大．故选C．4、将一段金属丝拉长之后，下列哪个物理量会发生变化（）A．比热容B．密度C．熔点D．电阻【分析】比热容和密度都是物质的特性，不随物质的形状而改变．金属丝的熔点不随物质的形状而改变．影响电阻的因素有：材料、长度、横截面积和温度有关．【解答】将一段金属丝拉长之后只是形状面改变．比热容和密度都是物质的特性，不随物质的形状而改变．故AB错误．金属丝的熔点不随物质的形状而改变．故C错误．将一段金属丝拉长之后长度变长了，横截面积变小，所以电阻变大了．故D正确．故选D．5、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系【分析】导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意；故选C．6、在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（）A．长导线的电阻大B．细导线的电阻大C．长度相同，粗导线的电阻大D．粗细相同，长导线的电阻大【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．【解答】AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B都不正确；C、在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；D、在横截面积和材料相同，长的铜丝电阻大，故D正确．故选D．7、（1）在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们作了如下的猜想：猜想示例：导体的电阻可能与导体的横截面积有关．请你独立猜想：导体的电阻可能跟_________有关；导体的电阻还可能跟_________有关．（2）如图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长度均为1m，d的长度为0.5m；a、b、d的横截面积相同，材料不同；a、c、d的材料相同，但c的横截面积大于a．在探究电阻跟横截面积的关系时，可依次把M、N跟_________、_________的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小．若还要探究电阻跟材料的关系时，可依次把M、N跟_________、_________的两端连接．（3）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝的电阻大小，可探究电阻跟_________ 的关系，结论是：_________．【分析】（1）电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积．因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法．即研究电阻的大小与哪个因素有关，就要让这个因素变化，其余的因素都相同，去做对比实验．根据这个思路可以解决此题．（2）通过两导线的异同点，结合控制变量法的思路可以确定探究的是电阻与哪个因素的关系．结论的得出要从条件中挖掘出电阻的不同是由哪个不同的条件引起的．【解答】（1）影响电阻大小的因素有：导体的材料、长度、温度和横截面积．故其影响因素除题目中所提的信息外，还与导体的长度、材料有关；（2）①要研究电阻跟横截面积的关系，必须选取材料、长度都相同，横截面积不同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；②要研究电阻跟材料的关系，必须选取横截面积、长度都相同，材料不同的两根导线，a、b横截面积、长度相同，材料不同，所以应选择a、b．（3）比较a、d两导线的异同点，可以发现，两者的材料、横截面积相同，而长度不同，由此可知探究的是电阻与导体长度的关系．结论为：在其他条件相同的情况下，长度越长，电阻越大．故答案为：（1）长度；材料；（2）a、c；a、b；（3）长度；在其他条件相同的情况下，长度越长，电阻越大．简单1. 关于导体的电阻，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关【分析】导体的电阻大小的影响因素：长度、横截面积、材料．跟电压、电流都无关．可见导体的电阻是导体的一种性质，反映了导体对电流的阻碍作用大小．【解答】A、加在导体两端的电压越大，通过的电流越大，导体的电阻不变．此选项错误；B、通过导体的电流为零时，导体电阻仍然存在．此选项错误；C、通过导体的电流越大，说明两端电压越大，导体的电阻不变．此选项错误；D、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关．此选项正确．故选：D．2. 横截面积相同、电阻也相等的铝导线和镍铬合金导线，导线较长的是（）A．铝导线B．镍铬合金导线C．两条导线一样长D．以上情况都可能【分析】掌握影响电阻大小的因素：材料、长度、横截面积和温度；在其他条件相同时，镍铬合金线的电阻会大于铝导线的电阻，即镍铬合金的电阻率大于铝的电阻率．【解答】长度相同、横截面积相同的铝导线的电阻小于镍铬合金线的电阻，铝导线和镍铬合金导线的横截面积相同，电阻相同，则铝导线较长，所以BCD错误，A正确．故选A．3. 有A，B，C，D四根导线，其中A，B，C三根是铜导线，D是镍铬合金线，A和B两根导线的粗细相同，A比B短，B和C两根导线的长度一样，B比C粗，C和D的长短和粗细都相同，则这四根导线按其电阻大小的顺序排列应是（）A．R A＞R B＞R C＞R D B．R D＞R C＞R B＞R AC．R D＞R A＞R B＞R C D．R C＞R B＞R A＞R D【分析】电阻是导体自身的一种特性，它由导体的材料、长度和横截面积决定．比较电阻大小与长度的关系时，就得在另外两个因素相同的条件下来进行．同样比较电阻大小与粗细或材料关系时，也要求另外两个因素相同．【解答】A，B都是铜导线，A和B两根导线的粗细相同，材料相同，横截面积相同，但A比B短，由于导体的电阻与长度成正比，所以B的电阻大于A的电阻．B、C都是铜导线，B和C两根导线的长度一样，材料相同，长度相同，但B比C粗，由于导体的电阻与横截面积成反比，所以B的电阻小于C的电阻．C是铜导线，D是镍铬合金，C和D的长短和粗细都相同，即长度、横截面积都相同，但材料不同，由于镍铬合金的电阻率大于铜的电阻率，所以在长度和横截面积都相同的情况下，C的电阻小于D的电阻．由此可得：R D＞R C＞R B＞R A．选B．4. 电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联【分析】解答本题的关键就是理解接头处被烧焦的原因是温度过高造成的，而温度过高是因为热量多．【解答】电热毯内的电阻丝断了，将电阻丝的两个断头接上后，接头处是两根导线相连，由于接触的部位很少，很细，电阻就较大，它与电阻丝的其他部分串联．根据焦耳定律公式Q＝I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此接头处烧焦就是因为电阻过大造成的．故选A．5. 关于影响导体电阻大小的因素说法正确的是（）A．导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大C．相同材料制成粗细相同的导线，长度越长电阻也越大D．铜导线的电阻一定比铁导线的电阻小【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．【解答】A、电阻是导体自身的一种特性，与是否有电流通过无关，故A错误；B、导体的电阻与加在导体两端的电压无关，故B错误；C、粗细相同的两条导线，材料相同，故长导线的电阻较大，故C正确；D、铜导线和铁导线，因在导体的长度和横截面积未知的条件下，无法判断其电阻大小，故D错误．故选C．6. 如图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡______，原因是玻璃变成了_______；在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡______，原因是钨丝的温度越高，它的电阻_______．【分析】导线与绝缘体之间没有绝对的界限，当条件变化时，绝缘体可以变成导体；导体的电阻与温度有关，大部分金属的电阻随温度的升高而增大．【解答】在图甲中，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体．当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，成了导体；在图乙中，电阻与导体的温度有关，对于大多数金属导体而言，电阻随温度的升高而增大．所以当用酒精灯对钨丝进行加热时，钨丝的温度越高，电阻越大，此时电路中的电流就会减小，灯泡的亮度就会变暗．故答案为：亮了；导体；变暗；越大．7. 下表乙列出了四种长1m、横截面积为1m㎡的导线在20℃时的电阻值．由表中数据可知，架设输电线，应选择______导线；绕制滑动变阻器，应选用______导线．导线铜钨电阻R/Ω0.017 0.052导线锰铜合金镍铬合金电阻R/Ω0.44 1.1【分析】影响电阻大小的因素：材料、长度、横截面积和温度．【解答】由表中数据可以看出，在长度，长度、横截面积和温度相同的情况下，铜的电阻最小，镍铬合金的电阻最大．若架设输电线，电阻越小越好，故选铜线．若绕制滑动变阻器，电阻大的好，故选镍铬合金丝．故答案为：铜、镍铬合金．难题1. 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关【分析】（1）电阻是导体本身的属性，只与导体的长度，导体的横截面积和导体的材料有关，还与导体的温度有关；与电流、电压的大小无关．（2）在相同温度的条件下，同种材料的导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大．【解答】A、电阻是导体本身的属性，与电压和通过导体的电流的大小无关，故A错误；B、当导体被均匀拉长至原来的二倍时，则它的长度增加一倍，横截面积变为原来的二分之一，则电阻增大为原来的四倍，故B错误；C、电阻是导体本身的一种性质，但在一定的温度下，电阻可能变为零，如超导体；故C 错误；D、电阻是导体本身的性质，与电流和电压的大小无关，故D正确．故选D．2. 为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是（）A．电线的长度B．电线的横截面积C．电线的材料D．电线的温度【分析】根据影响电阻大小的因素来判断．即影响电阻大小的因素共有：材料、长度、横截面积、温度．【解答】当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件即为直径小，电阻大．故选B．3. 下列各电路元件中，阻值最大的是（）A．实验室用的短铜导线B．实验室用的小灯泡C．家用普通白炽灯泡D．试电笔中和氖管串联的电阻【分析】根据影响电阻的因素进行分析，即导体的长度、横截面积和材料．【解答】因为试电笔接触220V的电压时，有电流通过人体，并且人不会感觉到，而其他接入220V的电路中，人会触电，所以试电笔中和氖管串联的电阻阻值最大．故选D．4. 一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1______R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2______R．（填“＜”“＞”“＝”）A ．＜，＜B．＜，＞C．＞，＜D．＞，＞【分析】导体的电阻大小与导体的长度、横截面积和材料有关，长度越大、横截面积越小，电阻越大．【解答】一根粗细均匀的铜导线，把它截为长度相同的两段时，导体的材料不变、横截面积不变，但长度变为原来的12倍，所以每一段铜导线的电阻变为为原来的12倍，即R1＝12R，所以，R1＜R；将铜导线沿中点对折后，导体的材料不变，但导体的长度变为原来的一半，根据电阻与长度的关系可知阻值变为原来定的一半，长度变为原来一半的同时，横截面积变为原来的二倍，根据导体电阻与横截面积的关系可知，电阻又变为一半，即R2＝14R，所以，R2＜R．故答案为：＜，＜．故选A．5. 如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的_______，从而减小了导线的_______，以达到减少输电线上电能损失的目的．【分析】将四根导线并列的连接在一起等效成一根导线，相对于其中的任何一根导线，从外形上看，很容易得出其横截面积的变化．根据导体的横截面积与电阻的关系，从而可以确定横截面积的变化造成导体的电阻如何变化．【解答】四根导线并联在一起，等效成一根导线，相对于其中的任何一根导线，其横截面积变大了．导体的电阻大小与导体的横截面积有关，在其他因素不变的情况下，其电阻的大小与导体的横截面积成反比．所以横截面积增大，导体的电阻减小．故答案为：横截面积；电阻．故选C．6. 今年中考，我市实行网上阅卷，要求每份试卷必须贴上条形码，如图所示．条形码扫描装置中有发光二极管、光敏二极管等元件，它们是由______（半导体、超导体）材料构成的．【分析】二极管是由半导体做成的器件，它具有单向导电性．二极管是由P型半导体和N型半导体组成的，这两种半导体相互接触时，其交接区域称为PN结，PN结具有单向导电性．【解答】发光二极管、光敏二极管等元件，它们是由半导体材料构成的．故答案为：半导体．7. 为了研究温度对导体电阻的影响，小翔设计了如图所示的实验电路；用酒精灯对电路中的一段导体加热．观察导体电阻的变化，该实验方案存在缺陷所在或提出改进方案：_______．【分析】电阻起阻碍电流的作用，可通过灯泡的亮度或电流表的示数探究温度对电阻的影响．【解答】根据电路图可知，电路中没有反应电流变化的元件，同时当电路中电流过大时，电源或导线将被烧坏，因此应在电路中串联滑动变阻器和灯泡，或在电路中串联滑动变阻器和电流表．故答案为：在电路中串联滑动变阻器和灯泡（或在电路中串联滑动变阻器和电流表）．8. 在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示．编号材料长度/m 横截面积/mm2A 镍铬合金0.5 0.5B 镍铬合金 1.0 0.5C 镍铬合金0.5 1.0D 锰铜合金0.5 0.5（1）按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_______来比较导体电阻的大小．（2）为了验证上述猜想①，应该选用编号_______两根电阻丝分别接入电路进行实验．（3）分别将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_______有关．（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差_______，解决这一问题的措施是________．【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小．（2）（3）根据控制变量法的要求，根据实验目的或实验现象分析答题；（4）用电流表测电路电流时，要选择合适的量程，量程过大，会使读数误差增大．【解答】（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小．（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验．（3）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关．（4）由图2所示电流表可知，电流表指针偏转过小，电流表读数误差较大，会增大实验误差，使实验误差偏大；电流表换用小量程，可以减小读数误差，从而减小实验误差．故答案为：（1）电流表示数；（2）A、B；（3）导体的材料；（4）偏大；电流表改用小量程．9. 如图所示为“探究影响导体电阻大小的因素”的实验电路图，A、B之间接电阻．（1）本实验通过观察_______比较电阻的大小．（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的________和________有关．【分析】（1）在电源电压不变的情况下，根据欧姆定律UIR可知，电流越小，也就说明电阻越大．而在灯泡的电阻一定时，根据电功率的计算公式P＝I2R，电流越小，灯泡就越暗．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】（1）在电源电压不变的情况下，AB之间接入的电阻越大，电路中的总电阻越大，电流就越小．灯泡电阻不变的情况下，电流越小，灯泡的实际功率就越小，灯泡就越暗．所以可以根据电流表示数的大小或灯泡的亮暗程度来判断所接入导体电阻的大小．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；故答案为：（1）电流表示数（灯泡亮度）；（2）长度；横截面积．难题1、关于电阻的大小（不考虑温度的影响），下列说法中正确的是（）A．银导线的电阻比铜导线的电阻小B．同种材料制成的导线，长度越长，电阻越大C．同种材料制成的导线，横截面积越大，电阻越小D．同种材料、粗细相同的导线，长度越短，电阻越小【分析】电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量法，逐个因素进行比较．【解答】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B、C都不正确．同种材料、粗细相同的导线，长度越短，电阻越小，所以选项D正确．故选D．2、如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A．AB段电阻大，电流小B．CD段电阻大，电流大C．AB段电阻大，电流与CD段相等D．CD段电阻大，电流与AB段相等【分析】解答本题应掌握：电阻的大小与长度及横截面积有关，而串联电路中各部分的电流一定相等．【解答】两同种材料组成的导体因长度相等，则电阻与横截面积成反比，截面积越大的导体，其阻值越小，故AB段的电阻较大，CD段电阻较小；因两电阻串联在电路中，则由串联电路的电流规律可知通过两段导体的电流一定相等；故选C．3、光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（）A．光敏电阻的阻值随光强的增强而变大B．光敏电阻的阻值随光强的增强而变小C．光敏电阻的阻值随光强的增强先变大后变小D．光敏电阻的阻值随光强的增强先变小后变大【分析】由图象可直接得出电阻与光强的关系，由图象可看出，电阻与光强成反比．【解答】这是一个反比例函数图象，由图知电阻与光强成反比，故随光强的增大电阻减小，随光强的减小电阻增大．故选B．4、如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度________（升高/降低），电流表的读数________（变大/变小）．【分析】往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．根据欧姆定律，可判断电流表的读数的变化．【解答】解；（1）往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．（2）电源电压保持不变，热敏电阻的阻值随温度的降低而增大，热敏电阻的温度减低，。

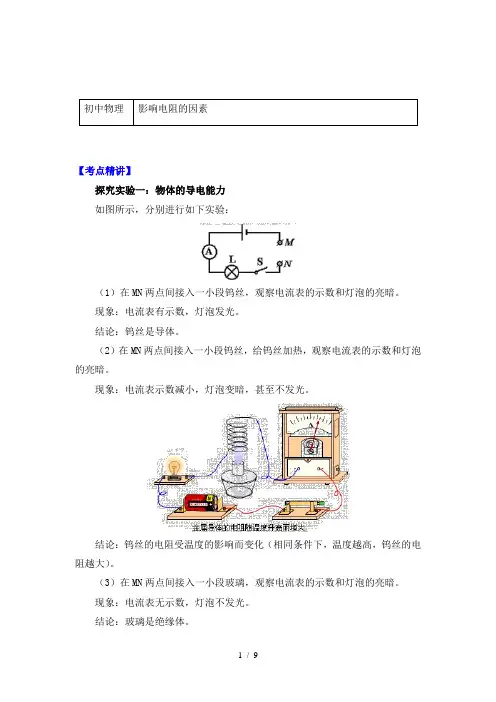

物理九年级上册知识讲义 16.3影响电阻的因素-人教版
初中物理影响电阻的因素【考点精讲】探究实验一：物体的导电能力如图所示，分别进行如下实验：（1）在MN两点间接入一小段钨丝，观察电流表的示数和灯泡的亮暗。
现象：电流表有示数，灯泡发光。
结论：钨丝是导体。
（2）在MN两点间接入一小段钨丝，给钨丝加热，观察电流表的示数和灯泡的亮暗。
现象：电流表示数减小，灯泡变暗，甚至不发光。
结论：钨丝的电阻受温度的影响而变化（相同条件下，温度越高，钨丝的电阻越大）。
（3）在MN两点间接入一小段玻璃，观察电流表的示数和灯泡的亮暗。
现象：电流表无示数，灯泡不发光。
结论：玻璃是绝缘体。
（4）在MN两点间接入一小段玻璃，给玻璃加热，观察电流表的示数和灯泡的亮暗。
现象：电流表有示数，灯泡发光。
结论：被加热的玻璃是导体。
结合第（3）与（4）的结论：导体和绝缘体之间并没有绝对的界限。
探究实验二：探究影响导体电阻大小的因素：a、b、c是锰铜合金丝，d是镍铬合金丝；a、b的长度相同而粗细不同；a、c粗细相同而长度不同；c、d长度和粗细都相同。
按如上图所示的装置进行实验，把实验结果记录在下表中。
实验次数所用电阻丝电流/A 长度/m 横截面积/mm2 材料1 1.0 3.0 a锰铜0.242 1.0 1.5 b锰铜0.123 0.5 3.0 c锰铜0.484 0.5 3.0 d镍铬0.03分析论证通过多次实验，分析实验数据，可以得到结论：导体的材料、长度、横截面积都能影响电阻的大小。
决定导体电阻大小的因素：（1）导体的电阻与横截面积有关，导体的横截面积越大，电阻越小。
（2）导体的电阻与导体长度有关，导体越长，电阻越大。
（3）导体的电阻与导体的材料有关。
【典例精析】例题某学习小组在做“探究影响电阻大小的因素”实验时，需要在电压相同的条件下比较通过不同电阻丝的电流，从而发现影响电阻大小的因素。
在下图中的M、N两点间接入待研究的电阻丝，电源电压恒定，忽略N电阻随温度变化的影响，待用电阻丝的规格如下：编材料长度横截面积号AB 镍铬合金丝L SCD 镍铬合金丝L 2SEF 锰铜合金丝L SGH 镍铬合金丝0.6L S（1。

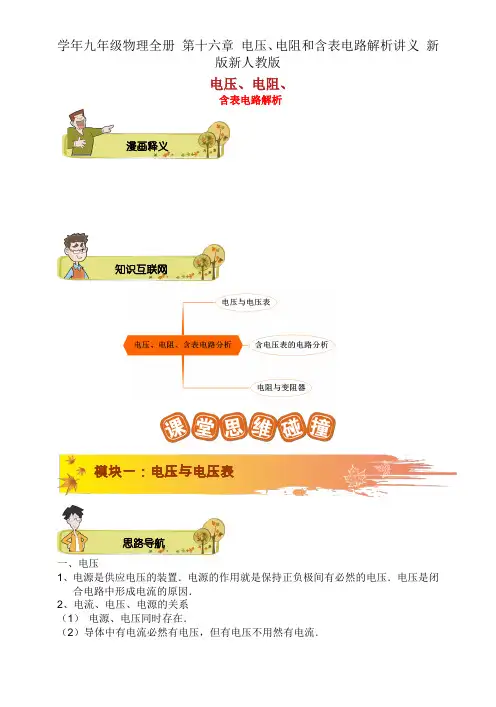

学年九年级物理全册 第十六章 电压、电阻和含表电路分析讲义 新版新人教版
电压、电阻、含表电路解析漫画释义知识互联网模块一：电压与电压表思路导航一、电压1、电源是供应电压的装置．电源的作用就是保持正负极间有必然的电压．电压是闭合电路中形成电流的原因．2、电流、电压、电源的关系（1）电源、电压同时存在．（2）导体中有电流必然有电压，但有电压不用然有电流．3、电压符号和单位：电压用字母____表示，它的单位是，简称，符号是．电压的常用单位有：千伏(kV)和毫伏(mV)它们的换算关系是：1kV=1000V；1V=1000 mV；1毫伏（mV）＝1000微伏（μV）伏特简介意大利物理学家，从小勤奋学习，热爱科学，十六岁就开始与一些科学家通信．伏特最重要的科学发明是伏特电堆，从前因此掀起电磁学的革命．4、身边的电压值：家庭电路220V 闪电104~109V高压输电110kV 1节干电池1.5V二、电压表1、电压表是测量电压的重要仪器，它的元件符号是V2、电压表有两个量程：图a 图b图a表示采用0～3V量程，分度值为0.1V；图b表示采用量程0～15V，分度值为0.5V．3、电压表使用：（1）电压表必定与待测电路或用电器并联（2）必定让电流从“+”接线柱流入，“-”接线柱流出（3）电压表可直接接在电源的两极,示数为电源的电压值【例1】 某电压表有两个量程0～3V 和0～15V ，现在用它去测量灯泡两端的电压，若估计灯泡两端的电压是2V ，则应使用量程 V ；若不能够起初估计电压值，则要先拿电路的线头试触量程 V 的接线柱，如指针示数小于3V ，再使用量程 V ． 【答案】0～3；0～15；0～3．【例2】 以下列图的电路是同一并联电路电压表的三种接法，以下说法中正确的选项是（ ）S L 1L 2V SL 1L 2V SL 2L 1V甲 乙 丙A ．甲测法的读数最大B ．乙测法的读数最大C ．丙测法的读数最大D ．三种测法的读数相同大【答案】D【例3】 如图1、2所示，电流表、电压表的指针对应的读数是（ ）A ．0.4A 、2.6VB ．0.08A 、13VC ．0.08A 、2.6VD ．0.4A 、13V 【答案】B【例4】 以下列图是四个用电压表测量灯L 1两端电压的实物连接图，其中正确的选项例题精讲是（）【答案】B模块二：含电压表的电路解析思路导航1、含电压表的电路解析：（1）将电压表视为断路，判断电路中用电器的连接状态．（2）（跨界法判断电压表的测量范围）先沿着电压表两端的连线，找到两个与其他用电器连接的点；再顺着电流的流向，看电流从哪个连接点开始分流（这个点可称为“分流点”），分别经过电压表和用电器，尔后会合到另一个点（这个点可称为“会合点”），那么分流后与会合前的电流流过的这二部份（电压表与相应的用电器）就是并联关系，这个电压表测量的就是这二个点之间的所适用电器的电压．2、串并联电路中的电压规律：（1）串通电路：电路总电压等于各部分用电器电压之和．即U=U1+U2+……+U n （2）并联电路：电路总电压与各支路部分电压均相等．U=U1=U2=……=U n例题精讲【例5】说出以下电压表测的是什么电压？A B C D 【答案】L 2；L 2；电源；电源．【例6】 图中二个电压表分别测量哪部分电路两端电压?R 1R 2V 1V 2A【答案】V 1测的是R 1，R 2串通部份两端的电压．V 2测的就是R 1两端电压．【例7】 如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）S R 1R 2V 2V 1（a ） （b ）A ．1.7V ；6.8VB ．6.8V ； 1.7VC ．1.7V ；8.5VD ．8.5V ；1.7V【答案】B【例8】 以下列图，已知电源电压为10V ．闭合开关后，电压表V 1示数是8V ，电压表V 2示数为7V ，则L 1、L 2、L 3两端电压依次为（ ） A. 2V 、5V 、3V B. 1V 、6V 、2V C. 3V 、5V 、2V D. 3V 、2V 、5V【答案】C1、 电阻：导体对电流阻拦作用的大小．用R 表示．（1）不相同的导体，电阻一般不相同．电阻是导体自己的一种性质，与电压，电流没关．（2）利用电压和电流的大小诚然能够对电阻值进行计算，但是它们其实不能够决定电阻值的大小．2．决定电阻大小的因素：导体的长度，资料，横截面积，温度．（1）大多数金属都是温度高升时电阻变大，但一般导体的电阻随温度的变化而改变很小 ；因此在研究一般问题时，经常忽略这个变化，而认为其电阻不随温度而改变． （2）电阻定律（电阻决定式）：LR S ρ=3、电阻单位及其换算：（1）国际单位：欧姆（Ω）（2）常用单位：兆欧（M Ω）、千欧（k Ω）（2）换算：631M Ω=10Ω=10k Ω（教师版）练习：128k Ω= Ω；220Ω= Ω；280k Ω= M Ω【例9】 小明用以下列图的器材研究“影响电阻大小的因素”．a 、b 为长度相同的镍铬合金丝，b 比a 的横截面积大．关于此实验，以下说法正确的选项是（ ）A ．小灯泡越亮，表示接入的合金丝电阻越大B ．利用此装置只能研究导体电阻大小和横截面积的关系C ．利用此装置能研究导体电阻大小和横截面积、长度的关系D ．为了正确比较两条合金丝的电阻，可在电路中串通一个电压表思路导航例题精讲模块三：电阻与变阻器【答案】C【例10】把一段粗细均匀的电阻线对折后使用，则电阻（）A．不变B．变为原来的二分之一C．变为原来的四分之一D．变为原来的2倍【答案】C【例11】现有四段导线，甲、乙、丙都是铜线，丁是镍铬丝，甲与乙等长而甲较粗，乙与丙等粗而丙较长，丙与丁等长而且等粗．关于它们的电阻，有以下几种说法：（1）甲的电阻最小；（2）丙的电阻最大；（3）甲和乙的电阻相等；（4）丁的电阻最大．其中正确的选项是（）A．（1）和（2）B．（2）和（3）C．（3）和（4）D．（1）和（4）【答案】D她画出了以下列图的电路图（ab之间为导体），并正确连接了电路．请完成以下填空（只填序号）．（1）要考据猜想①，小芳同学应选择的两段导体是；（2）要考据猜想②，小芳同学应选择的两段导体是；（3）要考据猜想③，小芳同学应选择的两段导体是．【答案】（1）A、C．（2）C、D．（3）B、C．（1）他们应选择编号为、的两根电阻丝来研究；（2）正确选择后，他们将所选电阻丝分别接入M、N两点间，闭合开关，经过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小．实验中，两次电流表指针均有偏转，但第一次的示数小于第二次的示数，说明第二次接入电路的电阻丝的电阻值．（3）以上（2）中判断电阻大小关系的方法在初中物理中经常用到，以下描述中能表现这种方法的是（）A．依照物质在常温下的形状和体积可否固定，可将物质分为三种状态B．经过观察木块被运动物体碰撞后搬动距离的大小，可比较运动物体动能的大小C．水压使水管中形成水流，近似地，电压使电路中形成电流D．研究滑动摩擦力大小与压力大小的关系，应控制接触面粗糙程度相同．【答案】（1）ab，gh，（2）小（3）B．思路导航1、滑动变阻器：（1）结构：金属杆、滑片、电阻线圈、绝缘筒、接线柱．（2）元件符号：（3）原理：经过改变接入电路中电阻线的长度来改变电阻的．（4）使用：串通在电路中，连接时要接“一上一下”的接线柱；使用前应将滑片放在变阻器阻值最大地址；使用前要认识铭牌．铭牌上标有变阻器的最大电阻值和变阻器赞同经过的最大电流值．2、电阻箱：（1）旋钮式电阻箱：电阻箱的电阻值为（2）插入式电阻箱：电阻箱的电阻值为3、其他变阻器：旋钮型变阻器实物与图片显现例题精讲【例14】滑动变阻器的工作原理是：经过改变接入电路中电阻线的来改变电阻的大小，其上标有“100Ω、1A”的字样，“100Ω”表示；“1A”表示．【答案】长度；滑动变阻器的最大阻值是100Ω；滑动变阻器赞同经过的最大电流是1A．【例15】如图能利用滑动变阻器调治小灯泡从亮到灭的电路是（）A ．B．C．D．【答案】B【例16】如图电路所示，若要求变阻器的滑片P向右搬动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间（）A．a、c或b、d B．a、c或a、d C．a与b D．c与d【答案】B思想拓展训练（选讲）提高班【拓展1】判断以下三图中电压表测的是什么电压?甲乙丙【答案】电源；L2；L1【拓展2】以下列图电路中，电流表A测哪部分电路中的电流?电压表V1、V2、V3分别测哪部分电路两端电压?【答案】整理后的电路图以下列图，故各表的测量对象很明显．【拓展3】将电阻为1Ω则这时铜线的电阻为（）A．3Ω B．81Ω C【答案】B变为原来【拓展4】一根粗细均匀的细铁丝剪掉一半后，剩下部分的电阻将A．a减小，b增大B．a增大，b减小C．a增大，b增大D．a减小，b减小【答案】C【拓展6】以下列图收音机上调理音量的旋钮实际上是一个，它是经过改变导体的来改变电阻的．若将接线片B、C接入电路，则顺时针转动旋钮触片晌，收音机的音量将变（“大”或“小”）．【答案】滑动变阻器；长度；大．【拓展7】一位同学设计了一个风力测定仪，以下列图，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，金属杆OC与弧形电阻AB组合在一起相当于一个．测风力时，闭合开关S即可．风越大，电路的电阻越，电流越，小灯泡的亮度越，因此利用此装置能够大概地知道风力大小．【答案】滑动变阻器；小；大；亮．尖子班【拓展1】以下列图，是方家乐同学连接的一个用电压表测量电压的电路（甲图），乙图和丙图是他闭合开关后电压表V1和电压表V2的读数情况，请你依照表盘数解决以下问题：（1）R1两端的电压U1是多少？（2）R2两端的电压U2是多少？（3）电源电压是多大？【答案】（1）R 1两端的电压U 1是1.4V ；（2）R 2两端的电压U 2是5.6V ；（3）电源电压是7V ．【拓展2】 将图中的元件用笔画线连接起来，要求两节干电池串通，电灯L 1与L 2串通，电压表V 1测L 1两端的电压，V 2测L 2两端的电压．【答案】以下列图．【拓展3】 一根粗细均匀的细导线，其电阻为1.8Ω，将它折起来重叠成三段等长部分，作为一根导线，则其电阻为 Ω．【答案】0.2Ω【拓展4】 以下列图是一种调治收音机音量兼开关的调治器，若要使现在的音量增大应该向点方向搬动滑片P ；若要关闭收音机，滑片P 应该接在 点（选填“a”、“b”或“c”）．【答案】c ；a ．【拓展7】 以下列图的电路中，当把变阻器接入电路后，将滑片P 向左搬动时，电压表V 的示数变小，那么“1”和“2”接线端应接的接线柱分别是（ ）P21d cb a KVA ．a 和bB ．a 和dC ．c 和dD ．c 和b【答案】B【拓展8】 将两个滑动变阻器作以下列图的连接后要使滑动变阻器的阻值最大，P 1、P 2的地址分别在（ ）A ．P 1、P 2都在最左端B ．P 1在最左端，P 2在最右端C ．P 1、P 2都在最右端D ．P 1在最右端，P 2在最左端【答案】B【拓展9】 如图是某学习小组在学习使用滑动变阻器活动中使用的电路，闭合开关，要使滑片P 向右搬动时电灯变暗，则下例接法正确的选项是（ ）A ．M 接A ，N 接CB ．M 接A ，N 接BC ．M 接B ，N 接AD ．M 接B ，N 接D【答案】A【拓展10】 A 、B 两配电站之间由于八号台风的影响发生了输电线间的短路，已知A 、B 两站相距20km ，为了正确而迅速地修睦电路，从A 配电站测得线路的电阻值为20.5Ω，从B 配电站测得线路电阻为12.3Ω，问：检修车应第一开到离A 配电站多少千米处开始检修？【答案】 设短路处为AB 之间的O 点（见图），依照电阻定律LRS 可知，在资料相同、横截面积相同时，导线电阻大小和导线长度成正比，并知20k m A B L ，20.5A R ，12.3B R . 在资料必然，横截面积相同时，导线电阻与长度成正比，有A O AB B OL R R L ，可得20.5512.33AOBOL L ，338555B OA O AB A O B O A O A O A O L L L L L L L L ；，因此A B 5L 8A O L ，又知20k m A B L ，因此552012.5k m 88A O A BL L ，因此检修车应第一开到离A 配电站12.5km 处开始检修.【练习1】 用电压表测灯L 1两端的电压，以下列图四个电路图中，正确的选项是（ ）A ．B ．C ．D ．【答案】B【练习2】 以下列图，电压表测出的是（ ）SbVacR 2R 1A. R 1两端的电压B. R 2两端的电压C. 电源电压D. 无法确定 【答案】A【练习3】 加在导体两端电压为6V 时，测得导体电阻为20Ω．若是加在导体两端电压为12V 时，则导体的电阻（ ）A ．增大B ．减小C ．不变D ．上述三种情况都有可能【答案】C【练习4】 粗细相同的两根镍铬合金线，长度不等，不考虑温度影响，则R 长 R短；将它们串通在同一电路中，则I 长 I 短；将它们并联在同一电路中，则U 长 U 短．（选填“大于”、“小于”或“等于”） ．复习牢固【答案】大于；等于；等于．【练习5】要使滑动变阻器的滑片P向左搬动，滑动变阻器接入电路中的电阻值变小，则以下列图的接法中吻合上述要求的是（）A．B．C．D．【答案】A课后测【测试1】为了研究电阻的大小可否与长度有关，采用了以下列图的电路，其中，AC 和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点．在比较研究时，以下选择正确的选项是（）A．第一次接入AB，第二次接入DEB．第一次接入DE，第二次接入ACC．第一次接入AB，第二次接入DFD．第一次接入DE，第二次接入DF【答案】D【测试2】以下列图，为了使滑动变阻器的滑片P向左搬动时，灯泡变亮，则图中导线的E端应接在滑动变阻器的（）A．A接线柱上B．B接线柱上C．C接线柱上D．D接线柱上【答案】A。

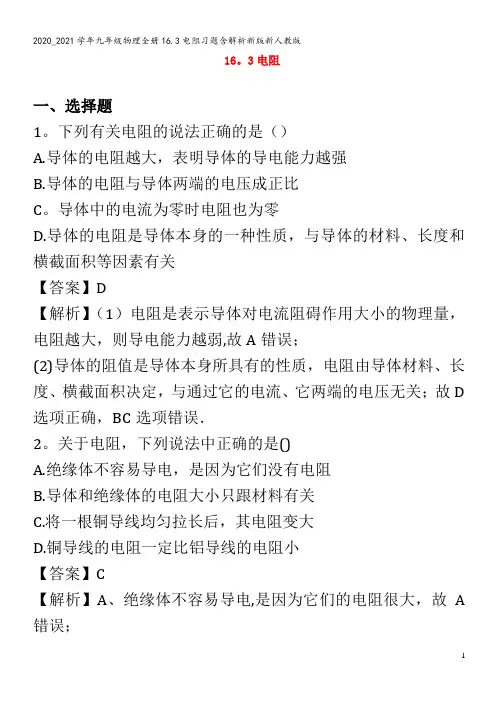

九年级物理全册16.3电阻习题含解析
16。
3电阻一、选择题1。
下列有关电阻的说法正确的是（）A.导体的电阻越大，表明导体的导电能力越强B.导体的电阻与导体两端的电压成正比C。
导体中的电流为零时电阻也为零D.导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱,故A错误；(2)导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D 选项正确，BC选项错误．2。
关于电阻，下列说法中正确的是()A.绝缘体不容易导电，是因为它们没有电阻B.导体和绝缘体的电阻大小只跟材料有关C.将一根铜导线均匀拉长后，其电阻变大D.铜导线的电阻一定比铝导线的电阻小【答案】C【解析】A、绝缘体不容易导电,是因为它们的电阻很大，故A 错误；B、决定导体电阻大小的因素有长度、材料和横截面积，故B 错误；C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；D、因为电阻的大小除了与材料有关外,还和长度及横截面积有关，故D错误．3。
有四段导线，甲、乙、丙都是铜线，丁是镍铬合金线，甲与乙等长而甲比乙粗，乙与丙等粗而乙比丙短,丙与丁等长且等粗。
关于它们的电阻，下列判断中正确的是(）A.甲的电阻最大B。
丁的电阻最大 C.乙的电阻最大D.丙的电阻最大【答案】B【解析】导体电阻由导体材料、长度、横截面积决定,在材料一定时,导体越长，横截面积越小，其电阻的阻值越大；相同长度和横截面积的电阻线的阻值还与其材料有关．(1)甲、乙、丙都是铜线,材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于与乙的电阻;乙与丙等粗而乙比丙短,则乙的电阻小于丙的电阻；因此R甲＜R乙＜R丙；(2）丙与丁等长且等粗,丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁；4.下列说法正确的是(）A.电阻表示导体对电流阻碍作用的大小,导体中无电流通过时，导体就无电阻B.通过导体的电流越小，导体的电阻越大C。
人教版九年级物理同步课堂 专题16.3 电阻(精选练习)(解析版)
人教版九年级物理第十六章《电压电阻》第3节电阻精选练习一、夯实基础1.（2019 福建省）在相同温度下,关于导体的电阻，下列说法正确的是（）A. 铜线的电阻一定比铝线的小B. 长度相同粗细也相同的铜线和铝线电阻相等C. 长度相同的两根铜线, 粗的那根电阻较大D. 粗细相同的两根铜线, 长的那根电阻较大【答案】D【解析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关。
A. 由于没有控制导体长度和粗细相同，所以不能说铜导线电阻一定比铝导线的电阻大，故错误；B. 长度相同，粗细也相同的铜线、铝线，材料不同，电阻不相等，故错误；C. 导线的材料和长度相同的两根铜线，粗的那根电阻较小，故错误；D. 导线的材料和横截面积相同，长的那根电阻较大，故正确。
2.（2019吉林省）有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（）A.U甲=U乙B.U甲＜U乙C.U甲＞U乙D.无法确定【答案】A【解析】因为并联电路中各支路两端电压相等，所以当甲、乙两根镍铬合金丝并联时，它们两端的电压之比：U甲：U乙=1：1，故A正确，而B、C、D错误。
3.（2019广西玉林）超导现象是指某些物质在温度很低时电阻变为零的现象。
如果某种超导材料能应用于实际，最适合用来制作（）A.保险丝B.输电导线C.电炉丝D.变阻器的电阻丝【答案】B【解析】利用超导体的零电阻可以实现远距离输电；所有利用电流热效应工作的电阻都不能用超导体制作。
A、C中保险丝、电炉丝是利用电流热效应工作的，D、滑动变阻器是接入电路电阻线长度越大电阻越大原理工作的，不符合题意。
4.(2019湖南怀化)我国自行研制的歼-20隐形战斗机的关键部件采用了碳纤维材料，该材料具有比同体积的常规材料轻、抗力本领强、耐腐蚀、抗电磁干扰能力好等许多优点。
人教版九年级物理全册 第十六章电流、电压讲义(带答案)
人教版九年级物理全册 第十六章电流、电压讲义（带答案）1 / 17漫画释义知识互联网2电流 电压—电流电压电阻电阻关系1．电流强度（1）电流强度的定义同样的灯泡在不同的电路中有亮有暗，说明电流是有大小的．我们定义电流的大小用电流强度来表示，简称电流，用符号I 表示．生活中我们有这样的经验，打开水龙头，若单位时间内放出的水多（即单位时间流过水管横截面积的水量多），那么就说水流很大，同样我们也可以这样来定义电流的强度，即单位时间内流过导体横截面积的电荷量为电流强度．（2）电流强度的计算式为QI t，Q 为时间t 内流过导体的电荷量．（3）电流强度的单位电流的单位是安培，简称安，符号是A ．其实安培是一个很大的单位，通常我们用的电流都很小，所以经常还用到毫安（mA ）、微安（μA ）等单位．其换算关系如下：1A=1000mA ，1mA=1000μA注意正确理解电流强度、电荷量、时间三者的关系：①在通电时间一定的情况下：通过导体横截面积的电荷量越多，电流就越大；电流越大，通过导体横截面积的电荷量也越多．②在通过电荷量一定的情况下：通电时间越短，电流越大；电流越大，通电时间越短． ③在电流一定情况下：通过的电荷量越多，所用时间越长；所用时间越长，通过的电荷量就越多．2．电流表（1）认识电流表电流是看不见摸不着的，我们无法直接观测电流，但是电流会产生各种各样的效应，比如说使电灯发光、使电动机转动等等，因此，我们可以通过电流产生的效应来直接观测电流的大小．电流表就是利用电流的效应来测量电流的大小的仪器．从外观上看电流表由以下几个部分组成（以学生用电流表为例）①标记：表盘上有大写英文字母A ，表示以安培为单位的电流表． ②标尺：标尺分两行，上行刻度量程是0～3A ，最小刻度是0.1 A ，下行刻度量程是0～0.6 A ，最小刻度是0.02 A ．③接线柱：三个接线柱分别有“＋”“0.6”和“3”标记，其中“＋”接线柱是公共端．或者三个接线柱是分别标有“—”“0.6”和“3”标记，其中“—”接线柱是公共端．④调零器，表盘下有个螺旋，用螺旋刀旋转它可以调整指针的位置，测量前指针应指到零，在电路中我们用表示电流表．（2）电流表的使用．在使用电流表时一定要注意以下几点： ①使用前一定要调零②电流表在电路中可以将它看作一条导线，接入电路的时候必须与被测电路串联，如果并联的话就会使被测电路短路，测量出来的就不是实际的用电器的电流，而且电流表也可能因为电流过大而损坏．模块一 电流 电流表知识导航人教版九年级物理全册第十六章电流、电压讲义（带答案）③必须使电流从电流表的正接线柱流入，负接线柱流出．如果接反，电流表的指针将会反向偏转，不仅无法读数还会损坏电流表．④通过电流表的电流不能超过电流表的量程，如果超过电流表的量程有可能使电流表的指针碰弯，甚至烧坏电流表．在实际使用的时候如果能够估计电流的大小，则可以直接选择合适的量程，选择量程的时候，要在电流不超过电流表量程的前提下尽量选择较小的量程，这样可以提高测量的精确度．如果电流的大小无法估计则采用“试触法”，即将电路其他部分连接好，闭合开关，先用导线去试触电流表的大量程，若指针偏转超过最大量程，则应该换更大的电流表；若指针偏转小于大量程，大于小量程，则就选用大量程；若指针偏转小于小量程则换用更小量程．⑤电流表无论在什么情况下都不能直接连接在电源的两极．因为电流表相当于一条导线，直接连接在电源两极会发生短路，烧坏电源和电流表．（3）电流表的读数在读电流表的读数的时候一般按照以下步骤进行：①确定电流表使用的量程．②确定电流表的最小刻度，也就是电流表表盘上每一小格代表多大电流．一般对于学生用电流表来说，如果选用0~3A的量程，则每个小格代表0.1A；如果选用0~0.6A量程，那么每一个小格代表0.02A．（从上面的最小刻度可以看出，越小的量程测量的精确度越高，这正是我们为什么要尽可能地选小量程的原因）．③通电后，观测指针偏转的格数，读出电流的大小．夯实基础【例1】“0.15A”最可能是下列哪个用电器工作时的电流（）A．普通计算器B．普通的白炽灯C．家用电冰箱D．家用空调器【答案】B【例2】如图的几种用电器正常工作时的电流接近4A的是（）A B C D【答案】D【例3】如图所示，电流表的示数是A．3 / 17【答案】0.32【例4】如图电路中，如要测量通过灯泡L1的电流，应把电流表串联在电路中的（）A．a处B．b处C．c处D．d处【答案】B【例5】某同学在做“用电流表测量电流”的实验时，闭合开关后发现电流表的指针偏转到如图所示的位置，同一组的另四位同学认为测量时产生这种现象的原因是以下情况正确的是（）A．电流表坏了B．电流表量程选大了C．电流表量程选小了D．电流表的正负接线柱接错了【答案】D【例6】一个学生使用电流表时候，本应使用“+”和“3”两接线柱，但误将“+”和“0.6”两接线柱接入电路，而电流还是从“+”接线柱流入，从“0.6”接线柱流出，这样做的结果将是（）A．指针摆的角度变小了B．指针不动C．指针摆的角度变大了，电流表可能被损坏D．指针反向摆动【答案】C【例7】小菲同学在使用电流表测量某电路中通过小灯泡的电流时，她先用大量程进行，此时电流表示数如图所示，则小菲同学应该选用的电流表量程是，这样做的好处是．【答案】试触；0-0.6A；读数更为准确能力提升人教版九年级物理全册 第十六章电流、电压讲义（带答案）5 / 17【例8】 某电流表有两个量程，只知道大量程是0-9A ，小量程刻度值未标明，小明为了探究电流表的小量程是多少，他先用大量程测一较小的电流，其示数如图甲，再改用小量程测同一电流，指针指在图乙的位置．甲图测得的电流值是 A ；这电流表小量程每小格表示 ．【答案】 1.5；0.1A【例9】 如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A ）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ）A ．0.42AB ．0.44AC ．2.2AD ．2.4A【答案】 C1．串联电路的电流特点：串联电路中，电流处处相等，数学表达式：12n I I I I ====2．并联电路的电流特点：并联电路中，干路电流等于各支路电流的和，数学表达式：123n I I I I I =++++【例10】 如图所示电路中，当开关S 闭合时，电流表A 1示数为0.3A ，电流表A 2示数为0.1A ，求电灯L 1、L 2的电流分别为多少？模块二 串并联电路的电流特点知识导航夯实基础【答案】 I 1=0.2A ，∵L 1和L 2并联 ，∴I = I 1+I 2 ，I 2= I -I 2=0.3A-0.2A=0.1A【例11】 如图，三个电流表1A 、2A 、3A 的示数分别为1I 、2I 、3I ，它们的大小关系是（ ）A ．123I I I ==B ．123I I I >=C ．123I I I >>D ．132I I I >> 【答案】 D【例12】 在图中，当开关闭合时，测得通过A 点和B 点的电流都是0.4A ，则甲图中通过C 点处的电流是 A ；乙图中通过C 点的电流是 A ．【答案】 0.4 ；0.8【例13】 如甲图电路，当开关S 闭合后，电流表的指针偏转如乙图所示，其中a 电流表测量的是通过 (选填“电源…‘L I ”或“L 2”)的电流，b 电流表的读数应为 安．【答案】 L 1、1.2【例14】 如图所示电路中，电流表1A 的读数是0.84A ，2A 的读数是0.26A ，则通过灯1L 的电流为（ ）能力提升人教版九年级物理全册第十六章电流、电压讲义（带答案）A．0.84A B．0.26A C．0.58A D．1.10A【答案】C【例15】小红将电流表A1、A2如图甲所示串联接在电路中，两表指针示数分别如图乙所示，已知其中量程较大的电流表满刻度值为3A，则另一电流表满刻度值为______A，电路中电流为_____A．【答案】0.60.5模块三电压电压表知识导航1．认识电压（1）电压的作用类似于水压产生水流，电压的作用是使电路中产生电流．电压的符号为U．电源其实就是在正极不断聚集正电荷，负极不断聚集负电荷，这样就在正负两极形成了电压．（2）电压的单位电压的国际单位为伏特，简称伏，符号是V．在实际生活和生产中我们还经常用到千伏（kV）、毫伏（mV）等单位．其换算关系如下：1kV=1000V 1V=1000mV（3）生活中常见的电压值在生活中我们使用的电压都相对比较固定，一节干电池的电压为 1.5V，一个蓄电池的电压为2V，家庭电路中的电压为220V，对人体的安全电压为不高于36 V．2．电压表（1）认识电压表电压是产生电流的原因，那么电压的变化一定会带来电流的变化，电流的变化就会带来产生的效应的变化，所以我们仍然可以通过电流的效应来测量电压的大小，电压表就是利用电流的效应来测量电压大小的仪器．7 / 17从外观上看电压表有以下几个部分（以学生用电压表为例）①标记：表盘上有大写英文字母V，表示以伏特为单位的电压表．②标尺：标尺分两行，上行刻度量程是0~15V，最小刻度是0.5V，下行刻度量程是0~3V，最小刻度是0.1V．③接线柱：三个接线柱分别有“＋”“3”和“15”标记，其中“＋”接线柱是公共端．或者三个接线柱是分别标有“－”“3”和“15”标记，其中“－”接线柱是公共端．④调零器，表盘下有个螺旋，用螺旋刀旋转它可以调整指针的位置，测量前指针应指到零．（2）电压表的使用在使用电压表时一定要注意以下几点①使用前一定要调零②电压表在电路中可以将它看作断开的，接入电路的时候必须与被测电路并联，如果串联的话就会使被测电路断路，测量出来的就不是实际的用电器的电压，而且电压表也可能因为超过量程而损坏．③必须使电流从电压表的正接线柱流入，负接线柱流出．如果接反，电压表的指针将会反向偏转，不仅无法读数还会损坏电压表．④电压表两端的电压不能超过电压表的量程，如果超过电压表的量程有可能使电压表的指针碰弯，甚至烧坏电压表．在实际使用的时候如果能够估计电压的大小，则可以直接选择合适的量程．选择量程的时候，要在电压不超过电压表量程的前提下尽量选择较小的量程，这样可以提高测量的精确度．如果电压的大小无法估计则采用“试触法”，即将电路其他部分连接好，闭合开关，先用导线去试触电压表的大量程，若指针偏转超过最大量程，则应该换更大量程的电压表；若指针偏转小于大量程，大于小量程，则就选用大量程；若指针偏转小于小量程则换用小量程．（3）电压表的读数在读电压表的示数的时候一般按照以下步骤进行．①确定电压表使用的量程．②确定电压表的最小刻度，也就是电压表表盘上每一小格代表多大电压．一般对于学生用电压表来说，如果选用0~15V的量程则每个小格代表0.5V；如果选用0~3V量程，那么每一个小格代表0.1V．（4）注意电压表和电流表使用方法的异同①相似点使用前必须调零．使用时必须兼顾不超过量程和准确度高两个原则，通过试触选择合适的量程．接入电路时都必须使电流从“＋”接线柱流入，从“－”接线柱流出．读数时都必须根据使用的量程确定刻度盘上每一大格和每一小格所表示的物理量的值，然后才能正确读出指针所在位置所表示的相应物理量的值．②不同点电流表必须串联在待测电路中，电压表必须并联在待测电路两端．电流表不能直接连在电源两极上，电压表可以直接接在电源两端测出电源电压．实验操作时如错将电压表串在被测电路中，它所接的电路相当于开路，所以测不出被测电路的电压．一般情况下，电压表有示数，显示的数值接近电源电压．人教版九年级物理全册 第十六章电流、电压讲义（带答案）9 / 17【例16】 将电路和水路类比，有较多相似之处．在电路中和如图所示水路中的水轮机作用相似的是（ ）A ．用电器B ．电源C ．开关D ．导线【答案】 A【例17】 下面对一些常见电压值的描述，正确的是（ ）A ．照明电路的电压是380VB ．1节干电池的电压是1.5VC ．1节蓄电池的电压是 2.5VD ．对人体安全的电压是不高于360V【答案】 B【例18】 如图所示的电路中，闭合开关S ，能用电压表测量L 1两端电压的正确电路是 （ ）【答案】 D【例19】 如图所示，电压表的示数是（ ）A ．2.3VB ．0.5VC ．2.1VD ．10.5V【答案】 C【例20】 如图所示，当量程为03V -时，电压表指针的读数为________V ，当量程为015V -时，电压表指针的读数为________V ．夯实基础【答案】1.5；7.5【例21】如图所示电路，电压表、导线、开关、电池均完好，当开关闭合后，产生的现象是（）A．电压表被烧毁B．电压表指针明显偏转C．电压表指针不动D．电源被短路【答案】B模块四串并联电路的电压特点知识导航1．串联将几个电池串联起来则串联后的总电压为各节电池电压的和．若将几个用电器串联接入电路则电路的总电压等于各部分电压的和，数学表达式为：U=U1+U2+U3……．以图为例，电压表V1测的是灯L1两端的电压U1，电压表V2测的是灯L2两端的电压U2，电压表V测的是串联电路的总电压U，实验结果是U=U1+U2．2．并联将几个相同的电池并联则并联后的总电压等于各节电池的电压．若将几个用电器并联接入电路则干路电压与各支路电压相等，数学表达式为：U=U1=U2=U3……．以图为例，电压表V1测的是灯L1两端的电压U1，电压表V2测的是灯L2两端的电压U2．电压表V测的是电源电压U，实验结果是U=U1=U2．夯实基础【例22】如图所示的电路，电压表测量的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．灯L1和L2的总电压D．电源的电压【答案】B。
2019_2020学年九年级物理全册第十六章电压和电阻单元讲、析与提高(含解析)(新版)新人教版
第十六章电压和电阻单元讲、析与提高对本章知识点进行提炼、总结和详解一、电压1.什么是电压（ 1）电压作用是使电路中的自由电荷定向挪动，形成电流；电源是供给电压的装置。
（ 2）电路中获取连续电流的条件：①电路中有电源（或电路两头有电压）；②电路是通路。
注：说电压时，要说“某电路或AB”两头的电压（如图（ 1）所示， 1、2 两头电压或许2、3 两头电压）；说电流时，要说经过“某电阻、某支路或某元件（如图（1），经过电池的电流或许经过电阻R1的电流）”的电流。
2. 电压的单位：在国际单位制中，电压单位是伏特（简称为伏，符号是V）；电压常用单位还有：千伏（ kV）、毫伏（ mV）、微伏（μ V）。
换算关系： 1kV＝ 1000V，1V＝ 1000mV， 1mV＝ 1000μV。
（ 2）生活中常有电压值：一节干电池 1.5V ，一节蓄电池2V，家庭用电电压220V，安全电压不高于36V。
图（ 1）常有电路图（2）电流表图（3）电压表3.电压丈量（如图（ 3）所示）：（1）丈量仪器：电压表，符号是○V ；（2）读数时，看清接线柱上标的量程（ 3V、 15V 两个量程）、分度值（ 3V 量程分度值是 0.1V,15V 行程分度值是 0.5V ）；（ 3）使用规则：①电压表要并联在电路中；②电流从电压表的“正接线柱”流入，“负接线柱”流出，不然指针会反偏。
③被测电压不要超出电压表的最大批程。
注意：①被测电压超出电压表的最大批程时，不单测不出电压值，电压表的指针还会被打弯，甚至烧坏电压表。
②选择量程：实验室用电压表有两个量程，0～ 3V 和 0～15V。
丈量时，先选大批程，若被测电压在 3V～ 15V 可丈量；若被测电压小于 3V 则换用小的量程，若被测电压大于15V则换用更大批程的电压表。
4.电流表、电压表的比较：见表（ 1）。
表（ 1）流表与表比（以表（2）、表（ 3）例）比内容流表表符号接串并直接接源不可以能量程0.6A 、3A3V、 15V 异每大格0.2A 、1A1V、 5V每小格0.02A 、0.1A0.1V 、 0.5V很小，几乎零，相当于短路（相当内阻很大相当于开路于）零；数看清量程和分度；正接柱流入，接柱流出；不可以超最大同量5.利用流表、表判断路故障：（1）流表示数正常而表无示数，故障原由可能是：① 表坏；② 表接触不良；③与表并的用器短路。
人教版九年级物理全一册通关讲义第16章电压电阻(知识清单+专题突破)(原卷版+解析)
第16章电压电阻知识清单一、电压（符号：U）1．是电路中形成电流的原因，是提供电压的装置。
电路两端有电压，电路中（一定/不一定）有电流，电路中有电流，电路两端（一定/不一定）有电压。
2．电压的单位（1）国际单位：，简称，符号：（2）常用单位：（kV）、（mV）、（µV）（3）换算：1kV＝ V 1V＝ mV 1mV＝µV3．记住一些电压值。
一节干电池电压家庭电路电压对人体安全电压4．电压表的使用注意事项：（1）电压表要在电路中。
（2）电流要从"+"接线柱，"－"接线柱（若接反，电压表指针会，损坏电压表）。
（3）被测电压电压表的量程（事先不知道电压的情况下，先用试触，若电压在内则使用小量程）。
（4）电压表直接连在电源两端则测量。
5．电压表的读数（实验室）：（1）看清楚接线柱，弄清、；①接“-”和“3”量程：，分度值：；②接“-”和“15”量程：，分度值：；（2）看清指针位置，读出电压。
二、串、并联电路中电压的规律1．串联电路两端的总电压等于。
即：U＝。
2.并联电路中各支路两端的电压且等于。
即：U＝。
3.电池组的串、并联（1）串联电池组两端电压，等于。
（2）相同型号电池组并联，等于。
三、电阻（符号：R）1．电阻表示导体对的大小。
导体的电阻越大，表示导体对越大。
(不同导体的电阻一般不同)2．单位及换算（1）国际单位：，简称，符号（2）常用单位：、（3）单位换算：1MΩ＝ kΩ 1kΩ= Ω3．决定电阻大小的因素：（1）实验原理：在电压不变的情况下，通过的大小来反映导体电阻的大小；或用串联在电路中小灯泡的来反映导体电阻的大小——转换法。
（2）实验方法：、（3）实验结论：导体的电阻是导体本身的一种，它的大小决定于导体的、、和有关。
在材料相同时，导体、横截面积，电阻；大多数导体温度升高，电阻，少数导体，电阻随温度的升高而。
4．在其他条件相同的情况下，电阻较小的材料导电性能；反之，电阻较大的材料导电性能。
