钽电容规格识别
钽电容尺寸[资料]
![钽电容尺寸[资料]](https://img.taocdn.com/s3/m/fdcf5fc3b8f3f90f76c66137ee06eff9aef849b4.png)
一、钽电容介绍钽电容是由稀有金属钽加工而成，先把钽磨成微细粉，再与其它的介质一起经烧结而成。
目前的工艺有干粉成型法和湿粉成型法两种。
钽电容由于金属钽的固有本性，具有稳定好、不随环境的变化而改变、能做到容值很大等特点，在某些方面具有陶瓷电容不可比较的一些特性，因此在很多无法使用陶瓷电容的电路上钽电容被广泛采用。
目前全球主要有以下几个品牌的钽电容：A VX、KEMET、VISHAY、NEC，其中A VX和VISHA Y的产量最大，而且质量最好。
二、钽电容技术规格和选型（以VISHAY和A VX为例说明）（一）VISHA Y1、型号表示方法293D 107 X9 010 D 2 W①②③④⑤⑥⑦①表示系列，VISHAY有293D和593D两个系列，293D表示普通钽电容，593D表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。
②表示电容的容量，范围从0.1UF----680UF③表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）④表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V⑤表示钽电容的尺寸大小，有A、B、C、D、E、P五种尺寸⑥表示电容的焊点材料，一般是镍银，和钯银⑦表示包装方式，有两种包装方式，7寸盘和13寸盘2、外形尺寸字母代码尺寸代码具体尺寸mm长度L 宽度W 厚度HA 3216 3.2±0.2 1.6±0.2 1.6±0.2B 3528 3.5±0.2 2.8±0.2 1.9±0.2C 6032 6.0±0.3 3.2±0.3 2.5±0.3D 7343 7.3±0.3 4.3±0.3 2.8±0.3E 7343H 7.3±0.3 4.3±0.3 4.0±0.3P（不常用）2012 2.0±0.008 1.25±0.2 1.2±0.13、容量与电压和尺寸的范围关系表293D普通系列电压UF容值4V 6.3V 10V 16V 20V 25V 35V 50V常用特殊常用特殊常用特殊常用特殊常用特殊常用特殊常用特殊常用特殊0.1 A A0.15 A B A0.22 A B A0.33 A B A0.47 A B A B/C A0.68 A A B A C B1.0 P A/P A B A B A C B1.5 A A A A B A C B C2.2 A A/P A/B B A B A C B D C/D3.3 A A/P A/P A/B B A C B C B D C4.7 A A/B A/B B A B/C A C B D C D6.8 A A/B B A B/C A C B C B D C D/E10 A/B B/C A B/C A C A/B C B D C D E15 B/P A B/C A C A/B C B D B/C D C D/E22 B/C A C A/B C A/B D B/C D C D D/E33 C A/B C A/B D B/C D B/C D C D/E E47 C A/B D B/C D B/C D C D/E E68 D B/C D B/C D B/C D C D/E100 D B/C D/E B/C C/D D/E E150 D B/C E C/D D/E D/E220 E C/D D/E D/E330 D/E D/E E470 D/E E680 E593D低阻系列（通用低阻钽电容为100UF----470UF）电压UF容值4V 6.3V 10V 16V 20V 25V 35V 50V常用特殊常用特殊常用特殊常用特殊常用特殊常用特殊常用特殊常用特殊100 B/C D B/C C/D D/E E150 D B/C E C/D D/E D/E220 C/D D/E D/E330 D C/D E470 D/E E4、包装尺寸A B C D E数量（只）2000 2000 500 500 400（一）A VX1、型号表示方法TAJ C 100 K 010 R①②③④⑤⑥①表示系列，A VX有TAJ和TPS两个系列，TAJ表示普通钽电容，TPS表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间，特殊的可以低到40毫欧。
100uf 80v钽电容
100uf 80v钽电容摘要：1.钽电容的基本概念和特点2.100uf 80v 钽电容的参数含义3.100uf 80v 钽电容的应用领域4.钽电容的选购和维护注意事项正文：一、钽电容的基本概念和特点钽电容，又称为钽金属氧化物电容，是一种以钽为阳极材料的金属氧化物电容器。
钽电容具有体积小、容量大、稳定性高、工作温度范围宽等优点，广泛应用于各种电子设备和电路中。
二、100uf 80v 钽电容的参数含义100uf 80v 钽电容的参数含义如下：- 100uf：电容的容量为100 微法拉（μF），表示电容器储存电荷的能力大小。
- 80v：电容器的额定电压为80 伏特（V），表示电容器在正常工作状态下所能承受的最大电压。
三、100uf 80v 钽电容的应用领域100uf 80v 钽电容可应用于以下领域：1.电源滤波：在电源电路中，钽电容可用于滤除高频噪声，保证输出电压的稳定性。
2.信号滤波：在信号处理电路中，钽电容可用于滤除信号中的杂波，提高信号质量。
3.振荡电路：在振荡电路中，钽电容可用于调整振荡频率和稳定性。
4.其他：钽电容还广泛应用于通信设备、计算机、家电等领域。
四、钽电容的选购和维护注意事项1.选购钽电容时，应根据电路的实际需求选择合适的容量、电压等参数。
2.钽电容具有较好的稳定性，但在使用过程中仍需注意避免过压、过流等异常情况。
3.钽电容的安装应避免与其他元件过于紧密，保持良好的通风环境，以利于散热。
4.定期检查钽电容的工作状态，如发现异常应及时更换，以确保电路的稳定性和安全性。
总之，100uf 80v 钽电容作为一种常用的电子元器件，具有优良的性能和广泛的应用领域。
钽电容e型尺寸
钽电容e型尺寸钽电容是一种常见的电子元器件，它具有高电容密度、低ESR（等效串联电阻）和良好的频率特性等优点，广泛应用于电子设备、通信设备、航空航天技术等领域。
钽电容型号众多，其中最常见的一种是E 型钽电容。
E型钽电容尺寸通常表示为长宽高三个参数，例如16V 47uF E型钽电容的尺寸为6.3mm x 3.2mm x 2.1mm。
其中，6.3mm表示钽电容的长度，3.2mm表示宽度，2.1mm表示高度。
不同厂家生产的E型钽电容尺寸可能略有差异，但差异通常不大，大多数尺寸都在这个范围内。
E型钽电容的小尺寸是其最大的优势之一。
由于电容器的大小在很大程度上决定了其在电路板上占用的空间，因此小尺寸的E型钽电容非常适合在体积有限的电子设备中使用。
如今，越来越多的电子设备体积越来越小，特别是随着智能手机、平板电脑和可穿戴设备的普及，对电子元器件的尺寸要求也越来越高。
E型钽电容的小尺寸使其成为了这些小型化设备中的理想选择。
除了小尺寸外，E型钽电容还具有其他优点。
首先，它具有高电容密度，能在相对较小的体积内提供较大的电容值。
这对于需要高电容值的电路来说至关重要，如电源滤波电路或存储电路。
其次，E型钽电容具有低ESR，这意味着在高频率下仍能提供稳定的电容性能。
这也使得它在功放电路、通信电路等需要高频响应的应用中表现出色。
E型钽电容的封装形式也有多种选择，如贴片式（SMT）封装和插件式封装。
贴片式封装是最常见的一种，其尺寸小巧，适用于自动化生产流程，广泛应用于各种电子设备中。
插件式封装则更适用于特殊需求的应用，如工业控制设备、测试仪器等。
总之，E型钽电容作为一种常见的电子元器件，在现代电子设备中扮演着重要的角色。
它具有小尺寸、高电容密度和低ESR等优点，适用于各种需要小型化、高性能电容器的应用。
随着电子设备的不断发展，对E型钽电容尺寸的要求也越来越高，厂家们也在不断推出更小、更高性能的产品来满足市场需求。
相信在不久的将来，E型钽电容将继续发挥其独特的优势，为我们的生活带来更多便利。
AVX钽电容简单规格认识及全部型号
2000
PCS
32
贴片钽电容
钽电容
TAJB476K060RNJ
±10% 47UF 10V 10% 1210
AVX
2000
PCS
33
贴片钽电容
钽电容
TAJA335M060RNJ
±20% 3.3UF 10V 20% 1206
AVX
2000
PCS
34
贴片钽电容
钽电容
TAJA105M025RNJ
±20% 1UF 25V 20% 1206
AVX
2000
PCS
41
贴片钽电容
钽电容
TAJA156K006RNJ
±10% 15UF 6.3V 10% 1206
AVX
2000
PCS
42
贴片钽电容
钽电容
TAJA224K050RNJ
±10% 0.22UF 50V 10% 1206
AVX
2000
PCS
43
贴片钽电容
钽电容
TAJB226K066RNJ
±10% 22UF 16V 10% 1210
AVX
2000
PCS
50
贴片钽电容
钽电容
TAJA475K060RNJ
±10% 4.7UF 10V 10% 1206
AVX
2000
PCS
51
贴片钽电容
钽电容
TAJA225K066RNJ
±10% 2.2UF 16V 10% 1206
AVX
2000
PCS
52
贴片钽电容
钽电容
TAJB225K025RNJ
±10% 2.2UF 25V 10% 1210
钽电容规格识别
贴片钽电容简述贴片钽电容(以下简称钽电容)作为电解电容器中的一类。
广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机 。
钽电容是一种用金属钽（Ｔa ）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。
在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(Solid Tantalum)和非固体电解质钽电容。
其中，固体钽电解电容器用量最大。
钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。
另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。
Taj 系列贴片钽电容是AVX 公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。
固体钽电容特性 优点：体积小 由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。
使用温度范围宽，耐高温 由于钽电容内部没有电解液，很适合在高温下工作。
一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。
寿命长、绝缘电阻高、漏电流小 钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能 容量误差小等效串联电阻小(ESR),高频性能好 缺点：耐电压不够高 电流小 价格高贴片钽电容封装、尺寸 封装尺寸：毫米（英寸）AVX 常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小) AVX 贴片钽电容标识年份 Year 年份代码 YearCode 2000 M 2001 N 2002 P 2003 R 2004 S 2005 T电压代码 Voltage Code 额定电压 V(85°C) Rated Voltage F G 4 L A 10 C 16 D202006 U 2007 YE 25 V 35 T50封装尺寸：毫米（英寸）CodeEIA CodeL±0.20 (0.008)W+0.20(0.008) -0.10 (0.004)H+0.20 (0.008) -0.10 (0.004) W1±0.20 (0.008) A+0.30 (0.012)-0.20 (0.008)S Min.A 3216-183.20(0.126) 1.60 (0.063) 1.60 (0.063)1.20(0.047) 0.80 (0.031) 1.80 (0.071) B 3528-213.50(0.138) 2.80 (0.110) 1.90 (0.075)2.20(0.087) 0.80 (0.031) 1.40 (0.055) C 6032-286.00(0.236) 3.20 (0.126) 2.60 (0.102)2.20(0.087) 1.30 (0.051) 2.90 (0.114) D 7343-317.30(0.287) 4.30 (0.169) 2.90 (0.114)2.40(0.094) 1.30 (0.051) 4.40 (0.173) E 7343-437.30(0.287) 4.30 (0.169) 4.10 (0.162)2.40(0.094) 1.30 (0.051) 4.40 (0.173) V7361-387.30(0.287)6.10 (0.240) 3.45±0.30 (0.136±0.012) 3.10 (0.120)1.40 (0.055) 4.40 (0.173)W1 dimension applies to the termination width for A dimensional area only.电容量 85°C 时DC 额定电压（VR ）μF Code 2.5V (e) 4V (G) 6.3V (J) 10V (A) 16V (C) 20V (D) 25V (E) 35V (V) 50V (T)104154A AA A/B。

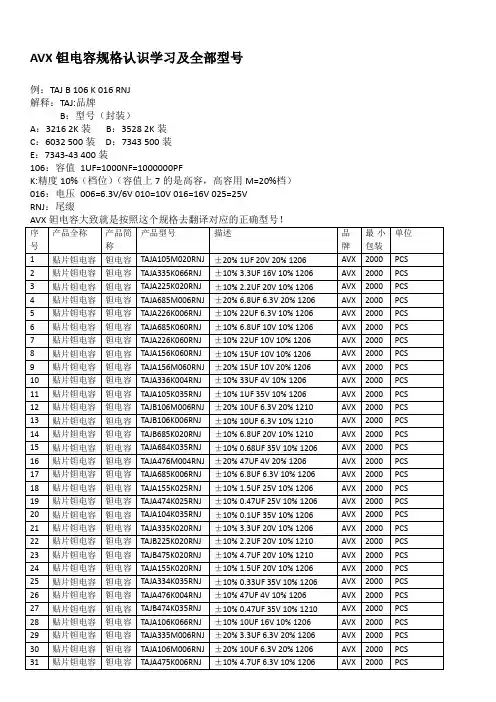

AVX钽电容简单规格认识及全部型号
2000
PCS
80
贴片钽电容
钽电容
TAJB105M035RNJ
±20% 1UF 35V 20% 1210
AVX
2000
PCS
81
贴片钽电容
钽电容
TAJB225M020RNJ
±20% 2.2UF 20V 20% 1210
AVX
2000
PCS
82
贴片钽电容
钽电容
TAJB335M020RNJ
±20% 3.3UF 20V 20% 1210
AVX
2000
PCS
47
贴片钽电容
钽电容
TAJA106M066RNJ
±20% 10UF 16V 20% 1206
AVX
2000
PCS
48
贴片钽电容
钽电容
TAJA106K060RNJ
±10% 10UF 10V 10% 1206
AVX
2000
PCS
49
贴片钽电容
钽电容
TAJA106M060RNJ
±20% 10UF 10V 20% 1206
016：电压006=6.3V/6V 010=10V 016=16V 025=25V
RNJ：尾缀
AVX钽电容大致就是按照这个规格去翻译对应的正确型号！
序号
产品全称
产品简称
产品型号
描述
品牌
最小包装
单位
1
贴片钽电容
钽电容
TAJA105M020RNJ
±20% 1UF 20V 20% 1206
AVX
2000
PCS
AVX
2000
PCS
26
钽电容封装大全及技术参数(图文借鉴)
钽电容封装大全及技术参数虽然一些工厂和经销商在生产和销售的时候会涉及到钽电容,但是很多却对钽电容不怎么了解,今天看到一些关于钽电容的封装知识,大致上整理了一下,和大家分享分享!!长的话是+-0.2 ,宽是+-0.1 高（MM）A 型的尺寸3.2 X1.6 X1.6 俗称: A(3216)B型的尺寸 3.5 X2.8 X1.9 俗称: B(3528)C型的尺寸 6.0X 3.2X 2.6 俗称: C(6032)D 型的尺寸7.3 X4.3 X2.9 俗称: D(7343) 厚度2.9英寸E 型的尺寸7.3 X4.3 X4.1 俗称: E(7343) 厚度4.1英寸V 型的尺寸7.3X 6.1 X3.45 俗称: V(7361)J(1608)P(2012)也就是0805的封装尺寸：毫米（英寸）Code EIACodeL±0.20(0.008)W+0.20(0.008)-0.10(0.004)H+0.20 (0.008)-0.10 (0.004)W1±0.20(0.008)A+0.30(0.012)-0.20(0.008)S Min.A 3216-18 3.20 (0.126) 1.60 (0.063) 1.60 (0.063) 1.20 (0.047) 0.80 (0.031) 1.80 (0.071)B 3528-21 3.50 (0.138) 2.80 (0.110) 1.90 (0.075) 2.20 (0.087) 0.80 (0.031) 1.40 (0.055)C 6032-28 6.00 (0.236) 3.20 (0.126) 2.60 (0.102) 2.20 (0.087) 1.30 (0.051) 2.90 (0.114)D 7343-31 7.30 (0.287) 4.30 (0.169) 2.90 (0.114) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173)E 7343-43 7.30 (0.287) 4.30 (0.169) 4.10 (0.162) 2.40 (0.094) 1.30 (0.051) 4.40 (0.173)V 7361-38 7.30 (0.287) 6.10 (0.240) 3.45±0.30(0.136±0.012)3.10 (0.120) 1.40 (0.055)4.40(0.173)W1 dimension applies to the termination width for A dimensional area only.钽电容电容量和额定电压(字母表示封装大小)电容量85°C时DC额定电压（VR）μF Code 2.5V (e) 4V (G) 6.3V (J) 10V (A) 16V (C) 20V (D) 25V (E) 35V (V) 50V (T)0.10 0.15 0.22 104154224AAAAA/BA/B0.33 0.47 0.68 334474684AAAA/BA/BBB/CB/C1.01.52.2 105155225 AAAA/BAA/BA/BA/BA/B/CA/B/CB/CC/DC/D3.34.7 6.8 335475685 AAAA/BA/BA/BA/BA/BA/B/CA/BBB/CB/CB/C/DC/DC/DDD10 15 22 106156226AAAAA/BA/BA/B/CA/B/CB/C/DB/CB/CB/C/DC/DC/DC/DC/D/EC/DD/ED/EEV33 47 68 336476686AAAABAA/B/CB/CA/B/CB/CB/CB/C/DC/DC/DC/DC/D/ED/ED/ED/EE/VD/E/VE/VV100 150 220 107157227BBB/DBB/CB/C/DB/CC/DC/D/EB/C/DC/D/ED/ED/ED/E/VE/VD/E/VE/VV330 470 680 337470680DC/DD/EC/DD/ED/ED/ED/E/VE/VD/E/VE/V1000 1500 2200 108158228D/ED/E/VVD/E/VE/VV。
2023年钽电容标示说明
2023年钽电容标示说明随着科技的不断进步，电子产品越来越普及，电子元器件也变得越来越重要。
而钽电容作为一种高质量的电子元器件，其应用范围非常广泛。
但是我们在购买钽电容时常常会看到一些看不懂的标示，其实这些标示是为了防止使用者购买错误的元器件，下面我就来介绍一下2023年钽电容标示的一些说明。
一、钽电容型号钽电容一般由“T”代表钽元器件和“C”代表电容元器件组成，在型号后面会有一至两位数字，代表元件的容量值。
例如“TC33”代表着这是一颗33μF的钽电容。
二、钽电容电压等级钽电容的电压等级也是一个非常重要的标示。
它代表着钽电容可以承受的最大电压值。
一般来说，如果使用者在使用过程中超过了钽电容的电压等级，会导致钽电容的烧毁或损坏。
因此，在购买钽电容时，需要注意电压等级是否符合自己的需求。
2023年，钽电容的电压等级标示为：“V”+数字，数字代表着钽电容可以承受的最大电压值。
例如：“V25”代表着这颗钽电容可以承受25V的最大电压值，超过这个电压值就会烧毁或者损坏。
三、钽电容尺寸另外一个非常重要的标示是钽电容尺寸。
尺寸是指钽电容本身的长、宽、高等参数。
这个参数与钽电容的容量值没有直接的联系，但是它对于电子元器件的使用非常重要。
尺寸的标示形式为L x W x H，即代表着长度、宽度、高度。
例如，如果标示为“3528”，代表着这颗钽电容的长、宽、高分别是3.5mm、2.8mm、1.8mm。
四、生产厂家除了上述标示，还有一个非常重要的标示就是生产厂家的标示。
这个标示并不是什么技术参数，但是它代表着钽电容的生产厂家和生产日期，这也是使用者在购买和维修时非常关心的问题。
在中国市场上，有很多知名的钽电容生产厂家，例如玖龙纸业股份有限公司、宏泰熊猫集团有限公司等等，其钽电容产品非常优质可信。
总结钽电容虽然在形状和尺寸上非常小巧，但其在电子领域却扮演着至关重要的角色。
在2023年的钽电容标示说明中，钽电容型号、电压等级、尺寸和生产厂家都是非常重要的标示。
