浮头式换热器设计（1）目录一、引言1.1列管式换热器设计任务书 (2)1.2设计题目的目的、意义、内容、主要任务 (3)二、正文2.1确定设计方案 (4)2.2确定物性数据 (4)2.3估算传热面积 (5)2.4工艺结构尺寸 (6)2.4.1管径和管内流速 (6)2.4.2管程数和传热管数 (6)2.4.3 平均温差校正及壳程数 (6)2.4.4 传热管排列和分程方法 (7)2.4.5壳体直径 (7)2.4.6折流板 (7)2.4.7接管 (7)2.5换热器核算 (8)2.5.1.传热面积校核 (8)2.5.2换热器内压降的核算 (10)三、结论 (12)四、参考文献 (13)一、引言1.1 列管式换热器设计任务书1.1.1.设计题目：1，3-丁二烯气体换热器设计1.1.2.设计任务及操作条件1．设计任务：工作能力（进料量q=120000+51×1000=171000㎏/h）2．操作条件：1，3-丁二烯气体的压力：6.9MPa 进口110℃，出口60℃循环冷却水的压力：0.4MPa进口30℃，出口40℃1.1.3.设备型式：浮头式换热器1.1.4.物性参数1，3-丁二烯气体在定性温度（85℃）下的有关物性数据如下：密度ρ1=527㎏/m3定压比热容c p1=2.756kJ/（㎏·℃）热导率λ1=0.0999W/（m·℃）粘度μ1=9.108×10-5Pa·s循环水在定性温度（34℃）下的物性数据如下：密度ρ2=994.4kg/m3定压比热容c p2=4.08kJ/（kg·℃）热导率λ2=0.624W/（m·℃）粘度μ2=0.725×10-3Pa·s1.1.5.设计内容：1.设计方案的选择及流程说明2．工艺计算3．主要设备工艺尺寸（1）冷凝器结构尺寸的确定（2）传热面积，两侧流体压降校核（3）接管尺寸的确定4．换热器设备图和说明书1.2设计题目的目的、意义、内容、主要任务1.2.1. 课程设计的目的:(1) 使学生掌握化工设计的基本程序与方法；(2) 结合设计课题培养学生查阅有关技术资料及物性参数的能力；(3) 通过查阅技术资料，选用设计计算公式，搜集数据，分析工艺参数与结构尺寸间的相互影响，增强学生分析问题、解决问题的能力；(4) 对学生进行化工工程设计的基本训练，使学生了解一般化工工程设计的基本内容与要求；(5) 通过编写设计说明书，提高学生文字表达能力，掌握撰写技术文件的有关要求；(6) 了解一般化工设备图基本要求，对学生进行绘图基本技能训练1.2.2. 课程设计内容:(1) 设计方案简介：对给定或选定的工艺流程，主要设备的型式进行简要的论述。
化工原理课程设计——列管式换热器的设计
XX大学XX学院化工原理课程设计班级姓名学号指导教师 ____二零一X年X月X日化工原理课程设计任务书皖西学院生物与制药工程学院课程设计说明书题目：水冷却煤油列管式换热器的设计课程：化工原理系（部）：专业：班级：学生姓名：学号：指导教师：完成日期：课程设计说明书目录第一章设计资料一、设计简介 (5)二、设计任务、参数和质量标准 (7)第二章工艺设计与说明一、工艺流程图 (8)二、工艺说明 (8)第三章物料衡算、能量衡算与设备选型一、物料衡算 (9)二、能量衡算 (11)三、主要设备选型 (13)第四章结论与分析结论与分析 (15)第五章设计总结设计总结 (17)参考文献 (17)第一章设计资料一、设计简介换热器是许多工业生产部门的通用工艺设备，尤其是石油、化工生产应用更为广泛。
在化工厂中换热器可用作加热器、冷却器、冷凝器、蒸发器和再沸器等。
进行换热器的设计，首先是根据工艺要求选用适当的类型，同时计算完成给定生产任务所需的传热面积，并确定换热器的工艺尺寸。
根据操作条件设计出符合条件的换热器，设计方案的确定包括换热器形式的选择，加热剂或冷却剂的选择，流体流入换热器的空间以及流体速度的选择。
本课程设计是根据任务给出的操作目的及条件、任务，合理设计适当的换热器类型，以满足生产要求。
1、固定板式换热器（代号G）设备型号内容有：壳体公称直径（mm），管程数，公称压力(×9.81×104 Pa)，公称换热面积（m2），如G800I-6-100型换热器，G表示固定板式列管换热器，壳体公称直径为800mm，管程数为1，公称压力为6×9.81×104 Pa，换热面积为100m22、浮头式列管换热器（代号F）设备型号内容有：壳体公称直径（mm），传热面积（m2），承受压力（×9.81×104 Pa），管程数，如F A600-13-16-2型换热器，F代表浮头是列管换热器，B表示换热器为管径错误!未找到引用源。
浮头式换热器设计原油_柴油

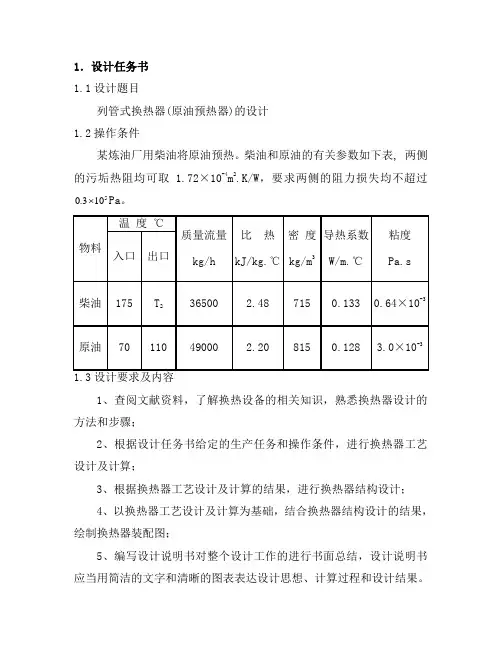

1．设计任务书1.1设计题目列管式换热器(原油预热器)的设计1.2操作条件某炼油厂用柴油将原油预热。
柴油和原油的有关参数如下表, 两侧的污垢热阻均可取 1.72×10-4m2.K/W，要求两侧的阻力损失均不超过53.0 Pa。
101、查阅文献资料，了解换热设备的相关知识，熟悉换热器设计的方法和步骤；2、根据设计任务书给定的生产任务和操作条件，进行换热器工艺设计及计算；3、根据换热器工艺设计及计算的结果，进行换热器结构设计；4、以换热器工艺设计及计算为基础，结合换热器结构设计的结果，绘制换热器装配图；5、编写设计说明书对整个设计工作的进行书面总结，设计说明书应当用简洁的文字和清晰的图表表达设计思想、计算过程和设计结果。
目录1.设计任务书 (3)2.概述 (5)3.设计标准 (7)4.方案设计和拟订 (8)5.设计计算 (12)6.参考文献 (22)7.附录 (23)8.设计小结 (29)9．CAD图 (32)1.概述在不同温度的流体间传递热能的装置称为热交换器,简称为换热器。
在换热器中至少要有两种温度不同的流体,一种流体温度较高,放出热量;另一种流体则温度较低,吸收热量。
在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器,它们也是这些行业的通用设备,并占有十分重要的地位。
随着换热器在工业生产中的地位和作用不同，换热器的类型也多种多样，不同类型的换热器也各有优缺点，性能各异。
列管式换热器是最典型的管壳式换热器，它在工业上的应用有着悠久的历史，而且至今仍在所有换热器中占据主导地位。
列管式换热器有以下几种：1）固定管板式固定管板式换热器的两端管板和壳体制成一体，当两流体的温度差较大时，在外壳的适当位置上焊上一个补偿圈，（或膨胀节）。
当壳体和管束热膨胀不同时，补偿圈发生缓慢的弹性变形来补偿因温差应力引起的热膨胀。
特点：结构简单，造价低廉，壳程清洗和检修困难，壳程必须是洁净不易结垢的物料。
2）U形管式U形管式换热器每根管子均弯成U形，流体进、出口分别安装在同一端的两侧，封头内用隔板分成两室，每根管子可自由伸缩，来解决热补偿问题。
化工原理课程设计——列管式换热器设计
课 程 设 计列管式换热器的设计高分子材料与工程09-1班 何兵2012年6月29日设计题目 学 号 专业班级 学生姓名指导教师课程设计任务设计题目：列管式换热器设计设计时间： 指导老师：何兵设计任务：年处理41050 吨40%乙醇水溶液的精馏塔预热器1．设备型式 卧式列管式换热器。
2．操作条件（1）原料温度20℃，进料热状况参数q=;（2）加热蒸汽采用绝压的饱和蒸汽;（3）允许压强降：不大于510Pa;（4）每年按330天计算，每天24小时连续运行;（5）设备最大承受压力：P=;设计报告：1．设计说明书一份2．主体设备总装图（1#图纸）一张，带控制点工艺流程图（3#图纸）目录1 前言 ................................... 错误!未定义书签。
乙醇简介 ......................................................错误!未定义书签。
换热器概述 ....................................................错误!未定义书签。
换热器的应用 .............................................错误!未定义书签。
换热器的主要分类 .........................................错误!未定义书签。
管壳式换热器特殊结构 .....................................错误!未定义书签。
换热管简介 ...............................................错误!未定义书签。
2.工艺流程设计的基本原则 ................. 错误!未定义书签。
3. 设计方案及设计计算 .................... 错误!未定义书签。
初选型号 ......................................................错误!未定义书签。
《浮头式换热器》课件
