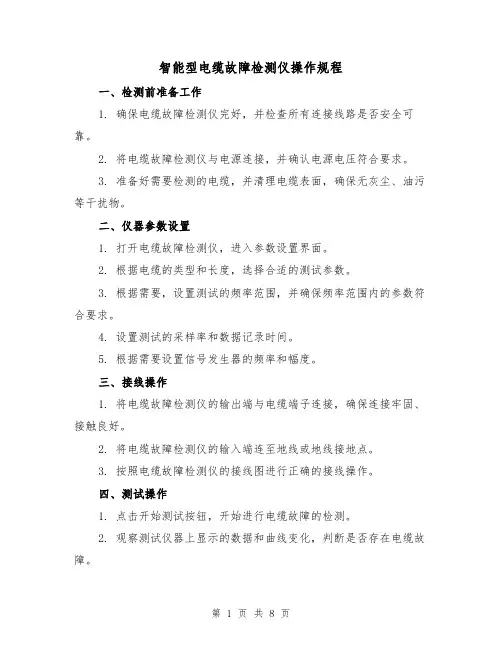

智能型电缆故障检测仪操作规程(3篇)
智能型电缆故障检测仪操作规程一、检测前准备工作1. 确保电缆故障检测仪完好，并检查所有连接线路是否安全可靠。
2. 将电缆故障检测仪与电源连接，并确认电源电压符合要求。
3. 准备好需要检测的电缆，并清理电缆表面，确保无灰尘、油污等干扰物。
二、仪器参数设置1. 打开电缆故障检测仪，进入参数设置界面。
2. 根据电缆的类型和长度，选择合适的测试参数。
3. 根据需要，设置测试的频率范围，并确保频率范围内的参数符合要求。
4. 设置测试的采样率和数据记录时间。
5. 根据需要设置信号发生器的频率和幅度。
三、接线操作1. 将电缆故障检测仪的输出端与电缆端子连接，确保连接牢固、接触良好。
2. 将电缆故障检测仪的输入端连至地线或地线接地点。
3. 按照电缆故障检测仪的接线图进行正确的接线操作。
四、测试操作1. 点击开始测试按钮，开始进行电缆故障的检测。
2. 观察测试仪器上显示的数据和曲线变化，判断是否存在电缆故障。
3. 如果存在故障，根据故障类型和位置，采取相应的修复措施。
4. 在测试过程中，注意观察仪器的运行状态，如发现异常应立即停机排除故障。
五、数据分析1. 完成测试后，保存测试数据并导出到电脑或存储设备。
2. 使用专业的数据分析软件进行电缆故障数据的处理和分析。
3. 根据分析结果，对电缆故障位置和类型进行判断和定位。
六、设备维护1. 每次使用后，及时对仪器进行清洁和检查。
2. 定期对仪器进行维护，并确保仪器的性能和精度。
3. 严格按照仪器的操作手册进行维护和保养。
七、安全注意事项1. 使用电缆故障检测仪时，遵守相关的安全规定和操作规程。
2. 操作过程中要注意防止触电和短路，避免发生意外事故。
3. 在使用仪器时，严禁将液体或金属物质倒入仪器内部。
4. 在操作高压电缆时，要佩戴绝缘手套和绝缘鞋，并保持安全距离。
5. 禁止将仪器暴露在高温、潮湿或有腐蚀性气体的环境中使用。
总结：智能型电缆故障检测仪操作规程包括检测前准备工作、仪器参数设置、接线操作、测试操作、数据分析、设备维护和安全注意事项等内容。
ST-2000B智能电缆故障测试仪使用说明书
ST-2000B智能电缆故障测试仪使用说明书第一章技术说明ST-2000B智能电缆故障测试仪是我们精心设计和制造的全新一代便携式电缆故障测试仪器。
它以单片机为处理器，配以精巧的数据采集器，体积小、重量轻、便于携带。
它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。
它具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。
一、ST-2000B智能电缆故障测试仪的技术特点1、可测试各种型号在35KV以下电压等级的铜铝芯电力电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。
2、具有多种测试方法，如在低压方式下的直接法及在高压方式下的电流耦合法，可保证您百分之百的测试成功。
3、由于电缆故障测试仪可用电池供电，再配以先进的电流取样技术，使该系统真正做到操作人员和测试仪完全与高压隔离。
保证了人机的安全，完全适应野外工作的需要。
4、高速信号处理器采用先进的信号处理技术，测试波形特征清晰易辨，并可以对测试波形进行放大或缩小处理，使得电缆故障分析更容易掌握。
5、我们开展网上服务业务，只要您将测试波形通过E-mail发给我们，您当天即可得到专家的分析和指导。
我们定期还会将收集到的各类电缆故障波形及其分析结果通过E-mail发给您，使您很快也会成为电缆故障测试专家。
二、技术参数●脉冲幅度：V>。
100●脉冲宽度：sμ2.0和sμ2两种。
●测试盲区：在最高测试频率50MHz测量时为20米。
●主机测量误差：1%。
千米以下电缆不超过5米，千米以上电缆不超过10米●读数分辨率：fV2/。
V：电波在电缆中的传播速度（m/us）；f：采样频率（MHz）。
比如油浸纸电缆的传播速度为s/=, 用160Vμm50/(⨯。
160=2MHzf50=采样，则读数分辨率为m)6.1●采样频率：50MHz、25MHz、12MHz、6MHz预制5种电缆介质的电波传播速度：油浸纸：smμ160，交联：/184，不滴流：s160，同轴mμ/mμ/172，塑料电缆（市话电缆）：ssmμ/电缆：s/200，以及自选介质。
智能型电缆故障检测仪操作规程模版（3篇）
智能型电缆故障检测仪操作规程模版1. 检查设备及配件完好性在使用智能型电缆故障检测仪之前，操作人员应仔细检查设备及配件的完好性。
确认设备及配件没有损坏或缺失后方可进行下一步操作。
2. 连接电缆故障检测仪将智能型电缆故障检测仪的电源线连接到电源插座，并将其他配件连接到相应的接口。
3. 打开电源将电源开关从OFF位置切换到ON位置，确认设备电源已打开。
4. 设置参数根据实际需求，设置智能型电缆故障检测仪的参数。
包括但不限于频率范围、检测模式、信号源等参数的设置。
5. 连接被测电缆将被测电缆连接到智能型电缆故障检测仪的输出端口。
确保连接稳固并无松动。
6. 启动故障检测根据设备使用说明，启动故障检测功能。
在故障检测过程中，应密切注意故障检测仪的显示屏，观察是否有异常信息出现。
7. 分析检测结果根据故障检测仪的显示屏上的信息，分析检测结果。
当有故障信息出现时，应记录并查找故障原因。
8. 处理故障根据故障原因，采取相应的措施处理故障。
可以修复电缆故障，或更换故障电缆。
9. 关闭电源在完成故障处理后，将电源开关从ON位置切换到OFF位置，确认设备电源已关闭。
10. 清洁设备在使用智能型电缆故障检测仪后，应及时清洁设备及配件，并妥善存放。
11. 定期维护定期对智能型电缆故障检测仪进行维护工作，包括但不限于清洁、检查设备及配件完好性、校准等。
以上操作规程仅为示例，实际操作应根据所使用的具体型号的智能型电缆故障检测仪的使用说明进行操作。
操作人员应具备相关操作知识和能力，以确保操作的准确性和安全性。
智能型电缆故障检测仪操作规程模版（二）第一章总则第一条为了保证智能型电缆故障检测仪的正常运行，确保电缆故障检测工作的准确性和安全性，制定本操作规程。
第二条本操作规程适用于使用智能型电缆故障检测仪进行电缆故障检测的人员。
第三条对于初次使用智能型电缆故障检测仪的人员，应经过相关培训和技能考核合格后方可操作。
第四条智能型电缆故障检测仪的操作人员应遵守本操作规程，并严格按照相关操作流程进行操作。
智能型电缆故障检测仪操作规程
智能型电缆故障检测仪操作规程1. 前言智能型电缆故障检测仪是一款用于检测电缆中可能存在的故障和缺陷的设备。
本文档将介绍智能型电缆故障检测仪的操作规程，方便用户正确使用并取得预期效果。
2. 设备简介智能型电缆故障检测仪具有以下特点：•精准定位：能够定位到电缆中故障点的具体位置。
•大范围检测：能够检测到电缆中多种不同的故障形态。
•超强诊断：能够对故障点进行全面、精准的诊断和判定。
•操作简便：设备易于携带，一键操作，即可进行检测。
3. 操作方法3.1 环境准备在使用前，需要先进行环境准备，包括：•保证检测现场电缆停电状态；•环境保持干净，避免尘埃、水汽等影响检测准确性；•将仪器放置在平稳的地面上。
3.2 操作步骤1.开机：按下电源开关，设备开机。
2.设置参数：在屏幕上设置检测参数，包括电缆类型、管电压、检测深度等。
3.连接仪器：将信号输出线、地线、电源线和诊断线连接到相应的接口上。
4.开始检测：将其余的接线连接到电缆上，点击“开始检测”按钮，即可进行故障检测。
5.查看结果：在检测完成后，屏幕上会显示故障结果。
用户可以根据显示的故障信息和故障位置，进行后续处理和修复。
6.关机：操作完成后，按下电源开关，设备关闭。
4. 注意事项•在使用前，需要了解所使用的电缆种类、管电压、电缆路径和检测深度等参数。
•操作时需要确保设备连接稳定、接线正确，避免产生误差。
•在操作过程中，需要保证现场干燥，防止电缆被水淹，影响检测准确性。
•在进行操作前，需要查看设备的使用说明书，遵守相应的使用规程，避免设备损坏。
•在操作过程中，如果设备产生异常，需要立即停止操作，并寻求专业人士进行处理。
5. 结语通过本文档的介绍，我们可以清楚了解智能型电缆故障检测仪的操作方法和使用注意事项，方便用户进行检测操作，有效提升工作效率和检测效果。
希望本文档能对广大用户有所帮助。
智能型电缆故障检测仪操作规程
智能型电缆故障检测仪操作规程
一、设备概述
智能型电缆故障检测仪是一款专业用于电缆故障测试的设备。
该设备采用数字信号处理技术，能够准确地检测电缆中的故障点位置，同时可以实现缆型、长度、远端接地电阻等参数的测量。
该设
备具有高精度、高可靠性和易于操作的特点。
以下为该设备的操作
规程。
二、操作准备
1.检查设备是否正常启动，设备各部件是否完好。
2.检查测试电缆是否与测试设备连接正确，并且连接处是否处
于固定状态。
3. 在进行操作前，必须先阅读操作手册，了解设备的功能和操
作要求。
三、设备操作
1.打开设备电源，设备会自动进行系统检测并进入待机状态。
2.设置测试参数。
在设备屏幕上选择相应的测试模式，然后输
入测试电缆的相关参数，如电缆长度、缆型、远端接地电阻等。
3.进行测试。
将测试夹具夹在测试电缆的故障点处，然后按下“测试”按钮，设备就会进行测试。
测试完成后，将测试夹具移到
下一个故障点进行测试，直至测试电缆的所有故障点均被检测完毕。
1。
电缆故障检测仪器使用方法
电缆故障检测仪器使用方法一、引言电缆故障检测仪器是用于检测电缆故障的专用设备，它能够帮助用户快速准确地定位电缆中的故障点。
本文将介绍电缆故障检测仪器的使用方法，希望能够对读者有所帮助。
二、准备工作在使用电缆故障检测仪器之前，需要进行一些准备工作。
首先，确保电缆系统处于停电状态，以免给操作人员带来安全隐患。
其次，检查仪器是否正常工作，确保电源充足，连接线路无损坏。
最后，对仪器进行校准，以确保测试结果准确可靠。
三、仪器操作步骤1. 连接电缆：首先，将电缆故障检测仪器的探头与测试电缆相连接。
确保连接牢固可靠，避免接触不良导致测试结果不准确。
2. 设置参数：根据实际情况，设置仪器的测试参数。
一般来说，参数包括测试频率、测试电压等。
根据电缆类型和故障类型的不同，需要设置不同的参数，以便更好地检测故障点。
3. 开始测试：在设置参数完成后，点击仪器上的开始测试按钮，仪器将开始工作。
在测试过程中，仪器会对电缆进行多次测试，以获取更准确的测试结果。
4. 分析结果：测试完成后，仪器会自动生成测试报告。
用户可以通过仪器的屏幕或者连接到电脑上进行查看。
报告中会显示电缆的故障点、故障类型以及故障距离等信息，用户可以根据报告来判断电缆的故障情况。
5. 故障定位：根据报告中的故障距离信息，用户可以通过测量距离的方法，迅速准确地定位电缆故障点。
一般来说，可以通过测量到故障点的距离，计算出距离电缆起点的长度，从而准确定位故障点。
四、注意事项1. 在使用电缆故障检测仪器时，必须严格按照操作步骤进行操作，避免误操作导致仪器损坏或测试结果不准确。
2. 在操作过程中，应注意安全，避免触碰高压部分，以免发生触电事故。
3. 仪器使用完毕后，应及时进行清洁和维护，保持仪器的正常工作状态。
4. 在进行故障定位时，应根据实际情况选择合适的测量方法，以确保定位的准确性。
五、总结电缆故障检测仪器是现代化电力设备维护的重要工具，掌握其使用方法对于电力行业的从业人员来说至关重要。
