Profibus DP通讯简要步骤

PROFIBUS-DP及工业以太网联网步骤

PROFIBUS-DP联网（EM277模块）电脑（带CP5611网卡）、CP5611网卡通讯线用CP5611网卡通讯线连接模块与5611串口，设置地址点击“设置”→“控制面板”→“”选择“CP5611(PROFIBUS)”,然后点击右边所示“Diagnostics.出现下面所示窗口：点击“READ”,在上显示方格里能读取地址“√”，模块为好。

工业以太网（CP343-1模块）PC\PPI通讯线、网线1 、设定PC机IP地址打开网络邻居，查看本地连接属性，“Internet协议(TCP/IP)”，在弹出的对话框中选择对该PC机的IP地址机其他参数进行设置。

具体如下：2、利用以太网向导组建通信组态2.1 打开“STEP7 V4.0”软件，选择“工具”→“以太网向导”，点击“下一步”，点击“读取模块”对所连接的EM243-1通信模块进行在线读取：2.2在次对话框中可设置EM243-1通信模块的IP地址、子网掩码、网关地址、模块连接类型等通信信息（注：此处填写的IP地址和子网掩码要与PC机设置对应）如下：直接点击“下一步”把该模块设置为“服务器（SERVER）”,并接受所有连接如下：直接点击“下一步”，直至完成整套通信设置，点击“完成”按钮，推出设置对话框如下：3、下载程序系统自动生成通信子程序，打开界面左边的“程序块”，选择“主程序”，点击“”进行编译程序，编译无误后点击“”下载程序到PLC中，断开PC/PPI通讯线。

4、通信4.1 用网线完成以太网模块与电脑之间的连接，打开界面左边进行tongx协议设置：双击“设置PG/PC接口”，选择如下图所示，点击“OK”4.2双击“通信”→“双击刷新”，能在双击刷新下显示读取到的地址为好。

S和S进行PROFIBUS通讯

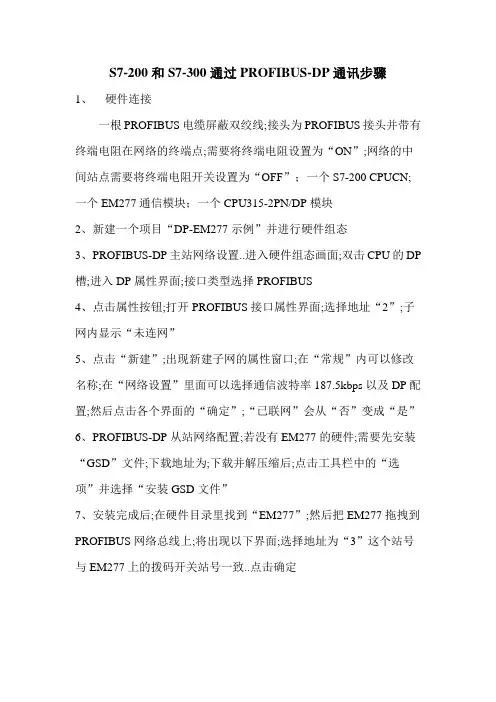

S7-200和S7-300通过PROFIBUS-DP通讯步骤1、硬件连接一根PROFIBUS电缆屏蔽双绞线;接头为PROFIBUS接头并带有终端电阻在网络的终端点;需要将终端电阻设置为“ON”;网络的中间站点需要将终端电阻开关设置为“OFF”；一个S7-200 CPUCN;一个EM277通信模块；一个CPU315-2PN/DP模块2、新建一个项目“DP-EM277示例”并进行硬件组态3、PROFIBUS-DP主站网络设置..进入硬件组态画面;双击CPU的DP 槽;进入DP属性界面;接口类型选择PROFIBUS4、点击属性按钮;打开PROFIBUS接口属性界面;选择地址“2”;子网内显示“未连网”5、点击“新建”;出现新建子网的属性窗口;在“常规”内可以修改名称;在“网络设置”里面可以选择通信波特率187.5kbps以及DP配置;然后点击各个界面的“确定”;“已联网”会从“否”变成“是”6、PROFIBUS-DP从站网络配置;若没有EM277的硬件;需要先安装“GSD”文件;下载地址为;下载并解压缩后;点击工具栏中的“选项”并选择“安装GSD文件”7、安装完成后;在硬件目录里找到“EM277”;然后把EM277拖拽到PROFIBUS网络总线上;将出现以下界面;选择地址为“3”这个站号与EM277上的拨码开关站号一致..点击确定8、在EM277硬件目录下选择I/O大小;并把需要挂在EM277上的I/O 接口拖拽到EM277的插槽中9、然后双击该插槽将弹出DP从站的地址/ID属性设置界面;可定义输入/输出的开始地址;设置完成后点击各个界面的“确定”键10、在硬件组态界面;双击PROFIBUS总线上的EM277图标;可以设置S7-200CPU的发送与接收地址偏移量11、保存并下载进PLC后可进行通信;右击“EM 277”的插槽;选择“监视/修改”;可以监视I/O的变化..12、注：偏移量只针对从站；地址可设置;但不可冲突假设偏移量为0;分配给从站的地址为8字节输入/8字节输出;则200中V0到V7是接收300PQB0.0-PQB7.7给200的数据;V8到V15是200给300PIB0.0-PIB7.7的数据..当分配给从站的地址为1W输入/1W输出;则200中VW0是接收300PQW256的数据;VW2是200给300PIW256的数据。

PROFIBUS-DP与ABB变频器之间通讯设置步骤-图文(精)

PROFIBUS-DP与ACS800通讯设置步骤一.PROFIBUS-DP现场总线控制器PLC的设置:第一步:安装ABB变频器GSD文件 ABB_0812.GSD(可以在变频器的网站上下载到,使用STEP7组态软件,进入Hardware Configure,将RPBA-01的GSD(设备数据库文件导入STEP7的编程环境中,点击options——install GSD file 将ABB 变频器的GSD文件导入STEP7中。

第二步:硬件组态(如:选定S7-315-2DP为主站系统,默认地址为2,将ABB的RPBA-01组态到S7-315-2DP为主站的DP网上,并选定使用的PPO类型,一般用PPO4,设定站点网络地址,然后编译存盘。

第三步:PLC主机从从站读取输入信息并把输出信息反送给从站,因此在PLC主程序OB1中调用两个系统功能块SFC14和SFC15来读写这些数据,实现到变频器的通信控制,并在PLC程序中建立一个数据块,用于变频器的数据通信。

可以通过控制字来实现传动设备的控制。

第三步:在2号从站的参数设置中,将Operation Mode改为Vendor Specific(即ABB传动协议;第四步:其它为默认配置;第五步:将配置下载到主站中。

通过以上几步的设置主站对从站2的输出区(OUTPUT的数据结构为:Output的第一个字是用于ABB 传动通信协议的控制字CW;Output的第二个字是变频器的给定值REF1;Output的第三个字是变频器的给定值REF2;Output的第四个字是变频器的给定值REF3(由ACS800变频器参数90.01决定;Output的第五个字是变频器的给定值REF4(由ACS800参数90.02决定;Output的第六个字是变频器的给定值REF5(由ACS800参数90.03决定。

主站对从站2的输入区(INPUT的数据结构为:Input的第一个字是用于ABB 传动通信协议的状态字SW;Input的第二个字是变频器的实际值ACT1(由ACS800参数92.02决定;Input的第三个字是变频器的实际值ACT2(由ACS800参数92.03决定;Input的第四个字是变频器的实际值ACT3(由ACS800参数92.04决定; Input的第五个字是变频器的实际值ACT4(由ACS800参数92.05决定;Input的第六个字是变频器的实际值ACT5(由ACS800参数92.06定二.ACS800变频器的参数设置步骤:第一步:将ACS800变频器PROFIBUS适配器模块安装到变频器上;第二步:按照适配器模块的用户手册调整硬件(如站号等第三步:此时需要在本地模式下(按LOC/REM选择设定和确认以下参数:(按FAR 进入参数选择模式,用单双箭头选择,ENTER键进入参数或参数组的设定首先将参数98.02改为FIELDBUS(表示RPBA-01通讯摸板被激活;;并确定参数98.07为ABB DRIVES(作用是选择传动单元的通讯协议;第四步:修改51组参数(51这组参数只有安装了现场总线适配器模块并且该模块被参数98.02激活后才是可见的,并且被自动配置可以不用设置。

Profibus 通讯

第一部分：Profibus-DP 通讯一、具有集成接口的CPU (CPU31x-2DP, CPU31x PN/DP, CPU 41x-2)做主站，ET200作从站组态完成后，访问位、字节、双字节，以及四字节地址区域（像本地I/O一样访问），3个字节或4字节以上的传输不能保证是同一时刻来的数据，只能通过SFC 14(读)，SFC15(写) 来保证数据传输的连续性。

（342-5作主站可以保证数据传输的一致性，因为它本身是通过FC 实现数据传输的。

）二、具有集成接口的CPU (CPU31x-2DP, CPU31x PN/DP, CPU 41x-2)做主站，具有集成接口的CPU (CPU31x-2DP) 做智能从站。

1．组态智能从站，并编译2．组态主站在主站的HW Config 中组态DP 口，并将其Operation Mode 设置成Dp master, 将目录中“profibus DP ”—“Configured Stations ” —“CUP 31x2DP ”拖拽到DP 网络上，配置“connect ”和“configuration ”属性，完成configuration 配置如上图所示。

（配置中的I/O 模块是虚拟的，用来实现数据交换，不能和自身I/O 模块的地址冲突 Unit ：一个word ，一个word 的发；All ：一起发MS 模式为主从模式，DX 模式为直接数据交换模式）通过PG 监控通讯3．下装，监视通过MPI 将程序下装，由于找不到虚拟IO 会使系统停机，将OB82,OB85下装，各自建立变量表，观察收发情况（可以切换到Profibus 网络，在通过profibus 进行同时监控，有可能发生不能同时监控的情况，在不能监控的模块里可以写一段move 指令。

）例如：三、CP342-5做主站，ET200做从站1．将CP342-5组态为主站模块OB1: L IB 0 T QB 0 NOP 0 (IB0为实际模块)2．组态ET2003．编写程序（1）将IW12发送到ET200的DO 模块。

第6讲 PROFIBUS-DP从站之间的DX方式通讯

插入工作站分别插入一个主站（命名为“Master”）、一个接收数据的从站（命名为“Rec_Slave”）和一个发送数据的从站（命名为“Send_Slave” 。
三、组态发送数据的从站
①选择 PROFIBUS-DP 站点地址
②点击新建按钮，建立网络
③选择波特率 ④选择行规
⑤确认
三、组态发送数据的从站
在接收从站的OB1中调用SFC14
七、编写读写程序
在发送从站的OB1中调用SFC15
下面用STEP软件进行组态。
创建数据交换区
四、组态DP主站
按照上述方法组态主站： CPU 选用CPU 314C -2DP ，将 PROFIBUS地址设为2，波特率设为1.5Mbit/s，行规设为DP。在DP属性设置对话框中，切换到“Operating Mode”标签，选择“DP Master”操作模式。
五、连接从站
在硬件组态窗口中，打开硬件目录，选择“PROFIBUS DP”→“Configured Stations”子目录，将CPU 31x拖拽到连接主站CPU集成DP接口的PROFIBUS总线符号上，这时会同时弹出 DP从站连接属性对话框，选择所要连接的从站后，点击“连接”按钮确认。
六、组态接收数据的从站
建立DX和DS数据区
六、组态接收数据的从站
组态完该从站后，再打开主站的硬件组态窗口，将第二个从站挂到PROFIBUS总线上去。点击“连接”按钮，建立主从站的链接。设定主站与从站的地址对应关系，并将数据一 ቤተ መጻሕፍቲ ባይዱ 性选为ALL。
完成后的PROFIBUS总线系统
七、编写读写程序
在插入该从站CPU时创建PROFIBUS网络，注意将PROFIBUS 地址设为4 ，波特率设为 1.5 Mbit/s ，行规设为DP。并在 Configuration页面中新建两个数据交换区，分别设置为MS （主-从）模式和DX（直接交换）模式。设定DX模式下的通讯交换区时，需要设定发送数据从站的站地址，本例为3。本例在接收数据的从站中配置了2个数据区，分别与发送数据的从站和DP主站建立如下的数据交换关系：

PROFIBUS-DP与ABB变频器之间通讯设置步骤_图文(精)

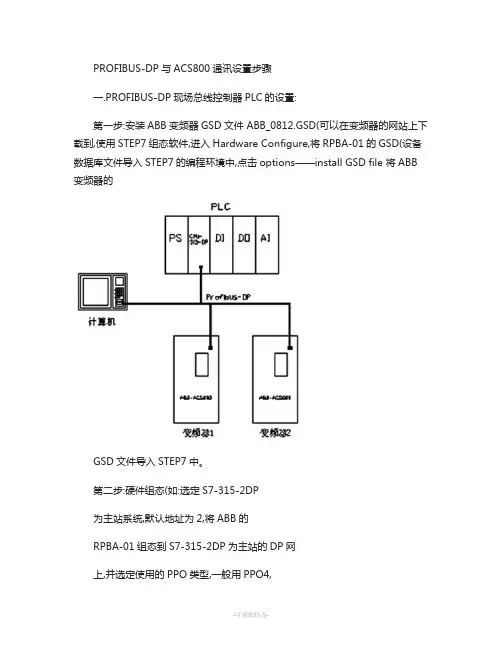

PROFIBUS-DP与ACS800通讯设置步骤一.PROFIBUS-DP现场总线控制器PLC的设置:第一步:安装ABB变频器GSD文件 ABB_0812.GSD(可以在变频器的网站上下载到,使用STEP7组态软件,进入Hardware Configure,将RPBA-01的GSD(设备数据库文件导入STEP7的编程环境中,点击options——install GSD file 将ABB变频器的GSD文件导入STEP7中。

第二步:硬件组态(如:选定S7-315-2DP为主站系统,默认地址为2,将ABB的RPBA-01组态到S7-315-2DP为主站的DP网上,并选定使用的PPO类型,一般用PPO4,设定站点网络地址,然后编译存盘。

第三步:PLC主机从从站读取输入信息并把输出信息反送给从站,因此在PLC主程序OB1中调用两个系统功能块SFC14和SFC15来读写这些数据,实现到变频器的通信控制,并在PLC程序中建立一个数据块,用于变频器的数据通信。

可以通过控制字来实现传动设备的控制。

第三步:在2号从站的参数设置中,将Operation Mode改为Vendor Specific(即ABB传动协议;第四步:其它为默认配置;第五步:将配置下载到主站中。

通过以上几步的设置主站对从站2的输出区(OUTPUT的数据结构为:Output的第一个字是用于ABB 传动通信协议的控制字CW;Output的第二个字是变频器的给定值REF1;Output的第三个字是变频器的给定值REF2;Output的第四个字是变频器的给定值REF3(由ACS800变频器参数90.01决定;Output的第五个字是变频器的给定值REF4(由ACS800参数90.02决定;Output的第六个字是变频器的给定值REF5(由ACS800参数90.03决定。

主站对从站2的输入区(INPUT的数据结构为:Input的第一个字是用于ABB 传动通信协议的状态字SW;Input的第二个字是变频器的实际值ACT1(由ACS800参数92.02决定;Input的第三个字是变频器的实际值ACT2(由ACS800参数92.03决定;Input的第四个字是变频器的实际值ACT3(由ACS800参数92.04决定; Input的第五个字是变频器的实际值ACT4(由ACS800参数92.05决定;Input的第六个字是变频器的实际值ACT5(由ACS800参数92.06定二.ACS800变频器的参数设置步骤:第一步:将ACS800变频器PROFIBUS适配器模块安装到变频器上;第二步:按照适配器模块的用户手册调整硬件(如站号等第三步:此时需要在本地模式下(按LOC/REM选择设定和确认以下参数:(按FAR 进入参数选择模式,用单双箭头选择,ENTER键进入参数或参数组的设定首先将参数98.02改为FIELDBUS(表示RPBA-01通讯摸板被激活;;并确定参数98.07为ABB DRIVES(作用是选择传动单元的通讯协议;第四步:修改51组参数(51这组参数只有安装了现场总线适配器模块并且该模块被参数98.02激活后才是可见的,并且被自动配置可以不用设置。

profibusDP通讯及取发数据

profibusDP通讯及取发数据预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、S7 200存取DP中的数据Network 1 //Calculate the Output data pointer//If in data exchange mode://1. Output buffer is an offset from VB0//2. Convert Vmem offset to double integer//3. Add to VB0 address to get output data// pointer.LDB= SMB224, 2MOVD &VB0, VD1000ITD SMW226, AC0+D AC0, VD1000Network 2 //Calculate the Input data pointer.//If in data exchange mode://1. Copy the output data pointer//2. Get the number of output bytes//3. Add to output data pointer to get// starting input data pointer.LDB= SMB224, 2MOVD VD1000, VD1004BTI SMB228, AC0ITD AC0, AC0+D AC0, VD1004Network 3 //Set amount of data to be copied.//If in data exchange mode://1. Get number of output bytes to copy//2. Get number of input bytes to copyLDB= SMB224, 2MOVB SMB228, VB1008MOVB SMB229, VB1009Network 4 //Transfer Master outputs to CPU//outputs. Copy CPU inputs to the//Master inputs. If in data exchange mode://1. Copy Master outputs to CPU outputs//2. Copy CPU inputs to Master inputsLDB= SMB224, 2BMB *VD1000, QB0, VB1008BMB IB0, *VD1004, VB1009In the following sample program for a DP module in position 0, the DP configuration data in the SM memory area provides the configuration of the DP slave. The program uses the following data: SMW220 DP Module Error StatusSMB224 DP StatusSMB225 Master AddressSMW226 V memory offset of outputsSMB228 Number of bytes of output dataSMB229 Number of bytes of input dataVD1000 Output Data PointerVD1004 Input Data Pointer二、CPU315-2DP，作为主站；一个CUP317-2作为从站这个例子是结合某现场的实际情况来的，实际情况是在2套300系统之间进行数据通讯，由于每个CPU300都带有ET200M从站，所以317的主DP口和315的DP口都只能是主站而不能配置为从站。

PROFIBUSDP主从配置方法步骤

PROFIBUSDP主从配置方法步骤Profibus DP是一种常见的工业领域使用的通信协议，用于连接主控制设备和从控制设备。

主从配置是建立Profibus DP通信的关键步骤之一、下面将详细介绍Profibus DP主从配置的方法步骤。

1.硬件准备：首先，需要准备好Profibus DP网络所需的硬件设备，包括主控制设备、从控制设备、Profibus DP总线电缆和连接器。

主控制设备和从控制设备要能够支持Profibus DP协议。

2.确定网络拓扑结构：根据实际需要确定Profibus DP网络的拓扑结构，包括总线的起点和终点、主设备和从设备的位置等。

常见的拓扑结构有星型、总线型和环型。

3.连接总线电缆：根据确定的拓扑结构，连接总线电缆。

将总线电缆逐层连接到各个从设备上。

4.设置从设备：对于每个从设备，需要进行相应的设置，包括地址设定、通信速率设定、数据长度设定等。

这些设置应该与主设备的设置相匹配，以实现正常的通信。

在设置地址时，需要确保各个从设备的地址不重复。

5.设置主设备：设置主设备的操作与设置从设备类似，需要设定主设备的地址、通信速率、数据长度等参数。

主设备通常还需要配置输入输出模块、控制逻辑等内容，以实现对从设备的控制。

6.进行通信测试：完成主从设备的设置后，可以进行通信测试。

通过发送读写命令，检查从设备是否正常响应，并验证通信的正确性和稳定性。

如果发现通信故障，可以通过查看故障代码进行故障诊断。

7.完善配置：根据实际需要，进一步完善配置。

可以添加更多的从设备，配置更多的输入输出模块，调整通信速率和数据长度等参数，以满足具体的应用需求。

总的来说，Profibus DP主从配置方法的步骤包括硬件准备、确定网络拓扑结构、连接总线电缆、设置从设备、设置主设备、进行通信测试和完善配置。

这些步骤可以帮助用户成功地建立起Profibus DP通信，并实现对从设备的控制。

profibus-DP通信ppo

Profibus-DP1. 硬件连接1）PLC的连接（电源，PLC与PC）2）安装Profibus-DP通信接口卡SI-P13）通信电缆的接线（图1.1）相互接线图（1台变频器的示例）SI-P3（图1.2）相互接线图（2台变频器的示例）4）变频器主体的设定:B1-01、B1-02、F6参数。

2. 组态1）硬件连接完成后，打开SIMATIC Manager软件，出现如下的界面。

点击Finish。

2）点击新建3）输入文件名后，点击OK，（这里以文件名090122为例）。

（图2.3）（图2.4）4）右键选择090122→Insert New Object→SIMATIC 300 Station（图2.5）5）双击右边的对话框中的SIMATIC 300(1)，双击Hardware。

（图2.6）（图2.7）6）选择SIMA TIC 300 → RACK-300 → Rail,双击或拖入编辑界面中。

（图2.8）（图2.9）7）选择UR窗口中的“1”，添加电源（电源的型号查看PLC标注），此例中PLC电源选择SIMATIC 300→PS-300→ PS 307 2A。

双击或拖入编辑界面中。

（图2.10）（图2.11）8）选择UR窗口中的“2”，添加CPU（CPU的型号查看PLC标注），此例中PLC的CPU 选择SIMA TIC 300→CPU 313C-2 DP→ 6ES7 313-6CE01。

双击或拖入编辑界面中。

在弹出的Properties对话框中，选择现场总线，点击New → OK → OK（图2.12）（图2.13）（图2.14）（图2.15）9）添加GSD文件，选择Options→ Install New GSD → YASKOOCA.gsd。

（图2.16）（图2.17）（图2.18）10）添加变频器驱动，选择Profibus-DP→ Additional Field Devices → Drives→SI-P3 PROFIBUS-DP,拖在现场总线上，选择变频器地址F6-30，此例中地址为7。

Profibus-DP一般通信过程

正常的通信过程如下，通信由DP主站发起，从站接收到请求以后进行应答。

在进入正常的数据交换循环之前，要经过诊断、设置参数、
检查配置、再次诊断4个交互阶段，这四个阶段有任何错误都要重新开始。

完成这四个阶段之后，从站就进入通常所说的“在线”状态，可以开始正常的数据通信。

如果数据通信过程中发生错误，一般情况下主站会重新开始通信过程。

通信过程的数据传递与具体的从站类型有关，如果是输入型的，
则主站一般发出不带数据的请求报文，从站应答的是采集的输入数据报文。

如果是输入输出型的，则主站一般发出带数据的请求报文，
从站应答的也是带数据的报文。

PDF 文件使用 "pdfFactory Pro" 试用版本创建。
