施工电梯技术参数

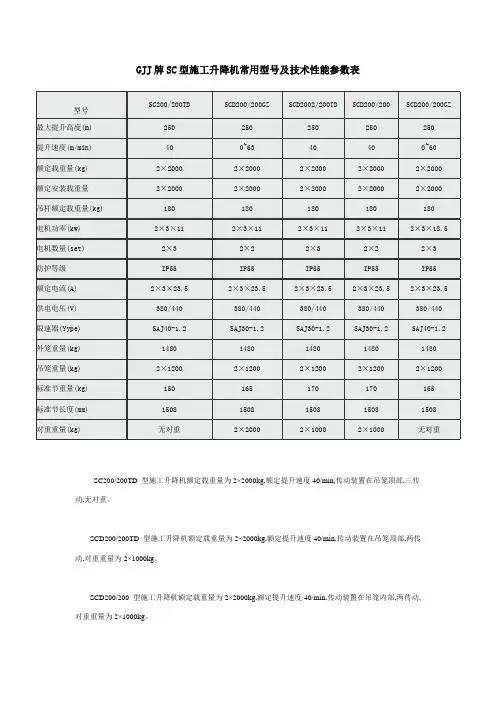

GJJ牌SC型施工升降机常用型号及技术性能参数表
SC200/200TD SCD200/200GZ SCD2002/200TD SCD200/200SCD200/200GZ 型号
最大提升高度(m)250250250250250
提升速度(m/min)400~6340400~60
额定载重量(kg)2×20002×20002×20002×20002×2000额定安装载重量2×20002×20002×20002×20002×2000吊杆额定载重量(kg)180180180180180
电机功率(kw)2×3×112×3×112×3×112×3×112×3×18.5电机数量(set)2×32×22×32×22×3
防护等级IP55IP55IP55IP55IP55
额定电流(A)2×3×23.52×3×23.52×3×23.52×3×23.52×3×23.5供电电压(V)380/440380/440380/440380/440380/440限速器(Yype)SAJ40-1.2SAJ30-1.2SAJ30-1.2SAJ30-1.2SAJ40-1.2外笼重量(kg)14801480148014801480
吊笼重量(kg)2×12002×12002×12002×12002×1200标准节重量(kg)150165170170165
标准节长度(mm)15081508150815081508
对重重量(kg)无对重2×20002×10002×1000无对重
SC200/200TD型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,三传动,无对重。
SCD200/200TD型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼顶部,两传动,对重重量为2×1000kg。SCD200/200型施工升降机额定载重量为2×2000kg,额定提升速度40/min,传动装置在吊笼内部,两传动,对重重量为2×1000kg。
SCD200/200GZ型施工升降机额定载重量为2×2000kg额定提升速度0-63m/min,传动装置在吊笼顶部,两传动,对重重量为2×2000kg调速变频升降机。
SC200/200GZ型施工升降机额定载重量为2×2000kg额定提升速度0-60min,传动装置在吊笼顶部,三传动,无对重调速度频升降机
带对重
型号额定载重量提升速度电机功率对重重量防坠安全器型号SCD200/2002×200036 2×2×112×1000SAJ30-1.2
SCD200/200TD2×2000362×2×112×1000SAJ30-1.2
SCD270/270TD2×2700362×3×112×1000SAJ40-1.2
SCD320/320TD2×3200362×3×112×1200SAJ40-1.2
不带对重
型号额定载重量提升速度电机功率对重重量防坠安全器型号
SC100/1002×1000362×2×110SAJ30-1.2
SC100/100TD2×1000362×2×110SAJ30-1.2
SC150/1502×1500362×2×150SAJ40-1.2
SC150/150TD2×1500362×3×150SAJ40-1.2
SC200/200TD2×2000362×3×110SAJ40-1.2
SC270/270TD2×2700362×3×150SAJ50-1.2
SC320/320TD2×3200362×3×18.50SAJ50-1.2
吊笼内尺寸有两种：
长*宽*高：3.2*1.5*2.5
3.0*1.3*2.5
施工电梯选型及参数
1、施工电梯选型
综合考虑拟建建筑物的高度、平面形状、尺寸及周边场地情况和经济效益，本工程3＃楼拟选用西安京龙工程机械有限公司生产的SC200/200型施工电梯。
2、施工电梯参数
主要技术性能如下：每个吊笼的额定载重量：2000kg/25人；吊笼内尺寸（长×宽×高）：3.2×1.5×2.5（m）；额定提升速度位
0～80m/min；每个吊笼的功率：380～415V/50HZ；标准节：尺寸0.65×0.65m，高度1.508m，重量187kg；吊笼的重量2540kg；基本单元尺寸：3.6×4.4×4.7m。
基础设置
1、产品说明中对于基础的技术要求
（1）地面压实后承载力，高度小于100m时不得低于0.1Mpa，高度大于100m时位0.15Mpa。
（2）混凝土强度等级不低于C35。
（3）基础的尺寸为：4.0m×6.0m×0.3m（京龙）。
2、本工程基础方案
（1）3＃楼施工电梯基础直接置于地下室顶板上。
3、基础设计
（1）3＃楼施工电梯基础
因基础设置于地下室顶板上，故须对顶板进行加固处理，加固方案如下：采用Φ48×3.5钢管进行加固，在施工电梯导架中心四周1.8m×1.8m范围内立竿按300×300间距支撑并配备方木和可调顶托加固，其他在基础范围内立竿按500×500间距加固。
