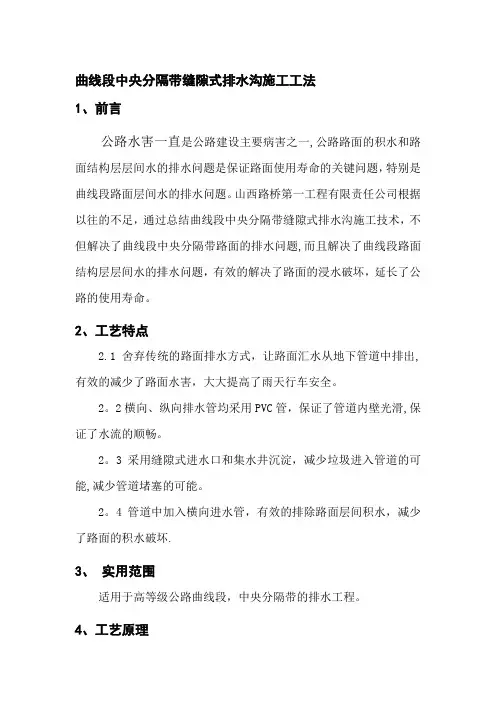

曲线段中央分隔带缝隙式排水沟施工工法
曲线段中央分隔带缝隙式排水沟施工工法1、前言公路水害一直是公路建设主要病害之一,公路路面的积水和路面结构层层间水的排水问题是保证路面使用寿命的关键问题，特别是曲线段路面层间水的排水问题。
山西路桥第一工程有限责任公司根据以往的不足，通过总结曲线段中央分隔带缝隙式排水沟施工技术，不但解决了曲线段中央分隔带路面的排水问题,而且解决了曲线段路面结构层层间水的排水问题，有效的解决了路面的浸水破坏，延长了公路的使用寿命。
2、工艺特点2.1舍弃传统的路面排水方式，让路面汇水从地下管道中排出,有效的减少了路面水害，大大提高了雨天行车安全。
2。
2横向、纵向排水管均采用PVC管，保证了管道内壁光滑,保证了水流的顺畅。
2。
3 采用缝隙式进水口和集水井沉淀，减少垃圾进入管道的可能,减少管道堵塞的可能。
2。
4管道中加入横向进水管，有效的排除路面层间积水，减少了路面的积水破坏.3、实用范围适用于高等级公路曲线段，中央分隔带的排水工程。
4、工艺原理通过横向、纵向排水管，把路面地表积水，由地下管道排走，同时设置横向进水管，有效的排除路面层间积水，减少了路面水害,也大大提高了雨天行车安全。
5、施工工艺流程和操作要点5.1工艺流程工艺流程施工放样→横向排水管、集水井基础开挖→横向排水管、集水井基底处理→布设横向HDPE管→绑扎集水井钢筋上→支集水井模板→浇注管砼壁、管顶和集水井混凝土→缝隙式排水沟施工放样→基底夯实→绑扎钢筋→模板支设→安装横向进水管→缝隙式排水沟混凝土浇筑→模板拆除→养护→切缝5.2操作要点5.2。
1施工准备：1、熟悉设计文件:接到施工图后,立即全面熟悉、阅读、核对施工图设计文件，充分了解、领会设计意图,在此基础上做好技术准备工作.2、做好施工放样工作:施工前对集水井位置、横向排水管位置、缝隙式排水沟位置进行准确测量放线，并设置护桩以便桩孔开挖过程中及时进行校核。
3、做好工程原材料进场前的取样试验检测工作，对抗滑桩工程所需的原材料（钢材、水泥、砂、碎石等）进行调查及选择，所有原材料必需满足设计文件的要求，组织材料进场储备，同时对进场的原材料取样进行质量抽检试验.4、模板制作及钢筋加工:抗滑桩护壁模板采用钢模板；钢筋加工在加工房内进行，按设计文件要求对钢筋进行加工。
中央分隔带工程施工方案
大庆至广州国家高速公路江西龙南里仁至杨村（赣粤界）段建设项目中央分隔带横向排水分项工程(K36+316-K38+000)施工方案中铁十三局集团第一工程有限公司大广高速公路龙杨段P2标项目经理部二0一二年四月十九日中央分隔带横向排水工程施工技术方案一、工程概况：K36+316-K38+000段中央分隔带横向排水工程包括：中央分隔带集水井57座；Φ10cm横向HDPE排水管1021.25m；C15砼回填83.74m³,防冲刷土工布38㎡；双层沥青土工布防水层3704㎡；中央分隔带碎石盲沟244m³；Ф10cm纵向软式透水管1684m；反滤织物1684㎡；中央分隔带填土2020.8m³。
二、施工组织机构及工期计划安排设一个施工队，施工人员25人，主要任务是负责中央分隔带排水工程的施工。
中央分隔带排水工程开工时间定为2012年4月19日，计划完工时间为2012年6月18日。
Φ10cm横向HDPE排水管工程开工时间为路基交验后立即开工，在底基层施工之前完成，中央分隔带工程在中面层施工前完工。
三、施工方案及施工方法（一）、施工方案1、Φ10cm横向HDPE排水管：在路基单位进行路基交验后，及时组织队伍施工，采用小型挖掘机开挖，砼集中拌和，人工埋设排水管。
2、中央分隔带横向排水工程：车辆运输材料、现场全部采用人工施工各项内容。
3、材料要求（1）砼使用砼搅拌机集中拌和，拌和时，水泥、碎石、砂材料须符合批复的施工配合比设计要求，已凝结的砼不得使用。
（2）做好各种原材料的检验，严格把好质量关。
采购符合规定的品种、等级的水泥材料，碎石、砂材料按配合比确定的材料组织进场，钢筋、土工材料、排水管质量必须符合设计图纸要求，所有原材料必须经监理工程师同意后才可进场使用。
4、施工放样根据施工图纸设计的桩号位置，利用中桩进行施工放样，对横向排水管、集水井按照施工项目平面位置用石灰画好线，在进行开挖施工。
高速公路中央分隔带排水施工方案
第一章编制依据一、编制依据1、交通部颁布的《高速公路施工标准化技术指南》等相关标准、规范；2、《公路工程质量检验评定标准》（JTG F80/1-2017）；3、江西省交通厅《江西省高速公路建设标准化管理指南》；二、首件桩号我部计划于K35+690～K36+000段进行中分带排水工程首件施工。
三、首件目的通过编制中央分隔带排水方案合理指导施工，同时在施工过程中达到以下管理目标：质量目标：质量检测合格率100%，线性顺滑，外观优美，力创“品质工程”。
安全目标：健全安全管理体系，杜绝重大死亡事故的发生，减少一般伤亡事故；无重大责任事故；无重大安全隐患；创“安全生产、文明施工的标准化工地”。
环境保护、文明施工目标:具备完善的环境保护、文明施工责任体系，对施工现场最小程度破坏、最大限度利用、最高程度恢复。
第二章工程概况XXX为路面项目，主线起讫桩号为K26+060～K46+588.569，路线长20.528km，途经XXXX。
标段内含1座互通XXX、1座隧道XXX和1座枢纽互通XX。
主线设计双向六车道，设计时速100Km/h，整体式路基宽为33.5m，分离式路基宽度为16.75m.全线中央分隔带排水数量见下表：（统计数量）第三章总体布置一、施工进度安排：中央分隔带排水施工日期：计划于：2021年3月-2021年7月二、施工组织（一）技术准备1、熟悉该分项工程的施工图纸，分析施工中可能存在的重、难点；2、按照经审批的方案编制安全技术交底，在施工前对班组进行交底；3、做好相关测量数据导入；（二）人、机、料配置1、人员安排以上人员配置为一个中央分隔带排水施工班组，可根据实际情况按照上表工种配置增加班组及现场管理人员。
2、材料准备：浇筑横向排水沟混凝土及中分带抹面砂浆由本标段内砼拌合站出料并运输至施工现场。
①水泥采用赣县南方水泥有限公司生产的P.O42.5普通硅酸盐水泥，每批进场需有产品合格检测报告；每进场批次自检，不合格严禁进场。
中央分隔带排水(纵向及横向排水管)施工方案
中央分隔带排水(纵向及横向排水管)施工方案工布，防止堵塞。
（2）在沥青面层施工前进行中央分隔带填土施工。
（3）在铺完一段上基层，并经质量检测合格后，随即施工纵向排水沟，排水沟挖完后将沟底面及两侧沟壁的松散砂石清扫干净，铺设两布一膜防渗土工布后回填米石，铺设透水土工布，敷设硅芯管后回填土。
（4）施工注意事项如下：1）开挖管沟前测定其位置，经质检负责人和监理工程师检查确认。
管沟要清扫干净（包括沟壁的松动碎石）后安放排水管。
2）排水管的接头事先用要求的材料密封，防止漏水。
管道周围的混凝土必须捣实。
3）纵向渗沟两侧的上、下基层边缘的松散石子应清除干净，用砂浆抹平（注意先将基面洒水润湿），使纵向渗沟底面平顺，不致积水。
4）横向排水管安装时根据具体情况可适当调整其位置。
如凹形竖曲线的底部必须设排水管并加密（上、下坡段长时）；下坡段的桥头（搭板以外）、分隔带开口以及入孔处必须设置。
此外，在无不利情况下，排水管对准已施工的边坡泄水槽设置。
5）回填排水沟砂砾时，注意防止损坏排水管道和放水层。
6）土工布的接头处必须粘接密实。
2、施工中重点控制的部位（1）管道的埋设位置要适当；埋管混凝土的质量必须符合要求。
（2）排水沟与排水管的联接是否畅通而不渗漏。
（3）土工布铺设平整，接头粘结密封，两边的宽度达到要求。
（4）分层回填中央分隔带回填土。
2.横向排水管施工工艺流程路基交验→施工放样→开挖沟槽→基底处理→拌制C20砼混凝土→回填C20 (砼基础浇筑) →夯实→安置横向排水管→再次回填C20砼→夯实→养生。
本合同段超高路段设置φ300mm的双壁波纹排水管，一般路段设置φ110mm的UPVC横向排水管。
2.1排水施工工艺框图2.2测量放样（1）根椐控制网放出主干管的中线，并在施工管段的起止端设置中桩，便于在施工过程中不断用经纬仪进行监控，保证管道的顺直。
同时根据中线分别设置开挖边线、垫层、管座等的边桩，并利用边桩用水准仪分别标记沟底、垫层面、流水位等的高程。
中央分隔带部分施工方案
中央分隔带部分
中央分隔带部分在路基和雨污水工程完后进行施工。
1、其工艺流程为：
沟槽开挖→安装纵横向透水软管→铺设PE防渗布→回填中粗砂→分层碾压→回填土方→分层整平碾压→安砌路缘石→绿化栽种
2、施工方法
（1）沟槽开挖：先以路中线为中心线，沿路线方向开挖宽60cm、高50cm的沟槽。
沟槽采用人工开挖的方法。
然后回填不透水性的粘土，整平槽底，待分层碾压密实后重新挖宽30cm高30cm的沟槽，沟槽底部及槽壁铺设PE防渗布，以防止水渗入粘土层和路基，对其造成稳定性影响。
（2）安装纵横向透水软管：纵向透水软管的坡度与道路纵坡度一致，横向透水软管以1.5%的坡度就近接入雨水检查井。
（3）回填：安管完后，回填中粗砂至设计标高，用小型振动器碾压密实到设计要求，中粗砂中均匀布设透水土工布，使来自上面的水更好的排入透水软管中。
（4）土方回填：中粗砂顶部至设计路中心标高回填种植土，分层整平碾压，使其标高及横坡与设计一致。
（5）安砌路缘石与绿化栽种：进场路缘石要严格把守质量关，不合格着严禁使用。
路缘石安装技术要求与人行道相同。
路缘石安砌完后进行绿化栽种。
