路肩及中央分隔带施工方案

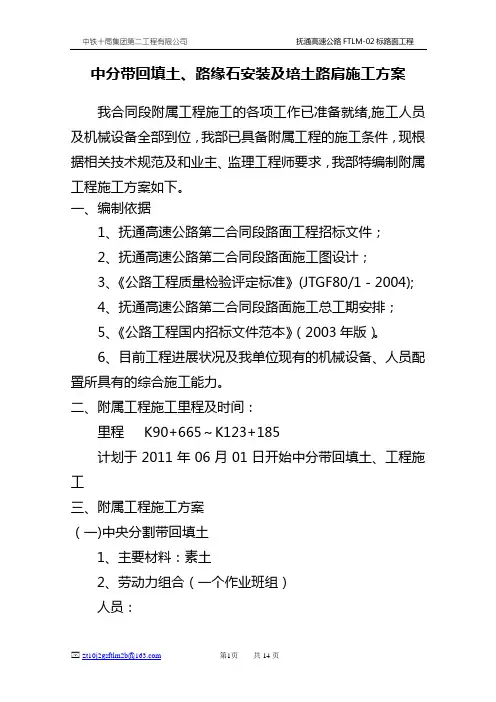

中分带回填土、路缘石安装及培土路肩施工方案修改后
中分带回填土、路缘石安装及培土路肩施工方案我合同段附属工程施工的各项工作已准备就绪,施工人员及机械设备全部到位，我部已具备附属工程的施工条件，现根据相关技术规范及和业主、监理工程师要求，我部特编制附属工程施工方案如下。
一、编制依据1、抚通高速公路第二合同段路面工程招标文件；2、抚通高速公路第二合同段路面施工图设计；3、《公路工程质量检验评定标准》(JTGF80/1－2004);4、抚通高速公路第二合同段路面施工总工期安排；5、《公路工程国内招标文件范本》（2003年版）。
6、目前工程进展状况及我单位现有的机械设备、人员配置所具有的综合施工能力。
二、附属工程施工里程及时间：里程K90+665～K123+185计划于2011年06月01日开始中分带回填土、工程施工三、附属工程施工方案（一)中央分割带回填土1、主要材料：素土2、劳动力组合（一个作业班组）人员：3、施工方案施工前先将两侧路缘石底端之间的底基层和基层外露面用1厘米水泥砂浆抹面并喷涂两遍热沥青。
施工时分2次（第一次压实度95%，第二次压实度85％）、4层(20cm，20cm, 10cm,8。
5cm）填筑，采用人工配合机械上土、三轮车运输、小型打夯机械夯实、填土用填筑路基的素土。
中央分隔带回填土在施工过程中，严格控制土的质量、分层填筑的压实度、各层面的平整度及文明施工，做到每填土一次中央分隔带，达到线型的美观。
（1）施工工艺流程图（21调查,做到填土的土质符合规范要求。
2）中央分隔带排水系统施工完并经监理工程师验收合格后，进行中央分隔带回填土放样，每20m放一控制桩，暂定1.8的松铺系数进行施工放样,按照设计宽度及高度要求进行分层施工.3）按要求放样完毕后，用三轮车运土至现场进行第一次填土夯实至95%（压实度），分二层填筑：第一层20cm厚、第二层20cm厚。
经监理工程师验收合格后进行下层路肩土的施工.4)第一次中央分隔带填土施工完成后，铺设中央分隔带两侧的路缘石.经监理工程师验收合格后进行下层路肩土的施工。
中央分隔带排水施工方案 -
中央分隔带排水施工技术方案一、工程概况xx高速公路路面总承包P标一管理段，桩号K30+100~K56+070），路线全长25.97km。
起点接昌宁高速AP1xx市xx乡，经xx村，于里xx附近跨京九铁路，经xx村进入xx市xx镇，经路边石下，塅上村，进入xx市xx镇，经xx村附近跨xx线，经栗林村，庄田村，至本设计段终点xx市xx镇xx村东南约800米。
设计行车速度 100 公里/ 小时, 整体式路基宽度 26 米，其横断面布置为 0.75 米(硬化土路肩)+3.0 米( 硬路肩)+2×3.75米(行车道)+0.75米(路缘带)+2.00 米(中央分隔带)+0.75 米(路缘带)+2× 3.75 米(行车道)+3.0 米 (硬路肩)+0.75 米(硬化土路肩)。
桥面净宽：净-2×11.65m（大、中桥）。
路拱横坡度：行车道及硬路肩 2% 、硬化土路肩 4% 。
主线加宽主要是主线行车道外侧增加了互通立交、沿线设施（服务区及停车区等）的加减速车道，其路面结构与主线一致。
设计荷载为：公路-Ⅰ级，路面采用沥青混凝土面层，设计年限为 15 年，设计标准轴载BZZ-100 KN。
中央分隔带排水用纵向排水碎石盲沟+集水井和φ10cmHDPE横向排水管排出渗水。
φ10cm软透水管22614m；集水井674个；φ10cmHDPE管9550m。
二、施工准备（一）路基准备路基完工，其主要质量指标符合规范和标准要求，并通过交工验收合格。
（二）材料1、排水管：横向排水管采用φ10cmHDPE管，纵向排水用φ10cm软透水管，其质量要符合要求。
2、土工布：土工布技术指标要符合相关要求。
3、水泥：选用丰城南方水泥。
4、碎石：采用荷湖车草料场碎石5、砂：采用石上码头砂场。
6、钢筋：采用萍乡钢筋股份有限公司的钢筋。
（三）主要队伍及人员1、施工计划安排2个施工队，负责集水井及井盖的预制、纵向排水沟的开挖、横向排水管的安装以及集水井的施工。
中央分隔带及路肩石施工技术指导书
中央分隔带及路肩石施工技术指导书中央分隔带及路肩施工技术指导书一、中央分隔带施工1、中央分隔带横断图：1、图中尺寸单位为cm；2、开挖面相对中线左右对称。
2、施工工艺水稳碎石施工完成并经七天养生后，方可进行中央分隔带施工。
施工工艺流程如下：3、具体要求1）人工挖土按中央分隔带设计断面进行人工挖除，对于土中的碎石杂物应予以清理，以便该土再用于回填。
2）放线切除超宽部分基层为确保中央分隔带护栏柱能顺利插打，要求对于水稳碎石超宽部分，予以切除。
按设计要求在水稳碎石上放出水稳碎石中央分隔带处边线，为保证基层切割时表面不损坏，首先用锯缝机按放线位置进行锯缝，锯缝深度6cm左右，然后用风镐凿除超宽部分全部基层。
3）2cm砂浆抹面清理干净后，用10#砂浆抹面，厚度2cm，砂浆要求在拌和站拌好，用罐车运至现场。
4）喷涂一层乳化沥青抹面砂浆具有一定强度后，开始涂抹乳化沥青，要求用90号浮化沥青，沥青含量为60%，要涂抹均匀，不得遗漏。
5）铺筑防水土工布破乳后开始粘贴防水土工布，用橡胶锤压实挤出空气。
防水土工布规格为300g/m2。
防水土工布的宽度应进行计算，横向不允许搭接，防水土工布两边应压在5×5cm10号砂浆防水带下面。
经计算土工布宽度为329cm，请施工单位再复核一下。
6）安装HDPE管按设计要求安装HDPE管，HDPE管纵向应双向打孔。
7）回填级配碎石回填2～4cm级配碎石，回填时应两边同步进行，使HDPE管始终位于中部。
级配碎石回填高度为底基层底面。
8）安装渗水土工布级配碎石完成后，可进行渗水土工布安装，渗水土工布宽度为90cm。
9）安装硅芯管及砂包封此项工作由机电单位进行，在此工作前6天应通知机电单位，以便进行前期准备工作，否则会影响硅芯管正常安装。
10）回填素土至基层标高硅芯管安装好后，应立即进行素土回填，并压实，高度为基层顶面高。
11）浆砌路缘石路缘石安装应按设计高程进行控制，不能以水泥稳定基层顶面高进行控制。
公路路面工程培土路肩及中央分隔带回填土施工方案及施工方法
公路路面工程培土路肩及中央分隔带回填土施工方案及施工方法
6.6.1材料：
中央分隔带回填土所用填土应为种植土。
路肩培土应具有规定强度且可被压实到规定压实度和行成稳定填方的材料。
含有树根和易腐物质的土不适用；有机质含量大于5%的土不适用。
液限大于50%，塑性指数大于26的土不适用。
6.6.2施工要求：
6.6.2.1进行培土路肩及中央分隔带回填土施工作业，应按图纸和监理工程师的要求施工。
6.6.2.2培土路肩和中央分隔带回填土的施工工艺及压实应符合《公路路基施工技术规范》（JTJ033-95）的有关规定，同时符合图纸要求。
6.6.2.3培土路肩的压实度须满足重型击实标准的95%以上，路基边坡应修整符合图纸要求。
6.6.3质量检验：
6.6.3.1培土路肩及中央分隔带回填土，分层填筑压实
度符合要求，层面平整。
6.6.3.2培土路肩横坡度为3%。
6.6.3.3培土路肩检查项目及标准应符合表6.7-1的要求：
路肩检查项目及标准
表6.7-1。
一建【公路】第7讲密训三 专题三：中央分隔带及路肩施工技术
用整块板更换的措施。
1B413000 桥梁工程
专题一：桥梁的构造
【考点】桥梁的组成
上部结构
又称桥跨结构，主要承重结构
下部结构
桥墩、桥台和基础
支座系统
把上部结构的各种荷载传递到墩台上，并能够适应活载、温度变化、混凝土收缩与徐变等 因素所产生的变位（位移和转角）
附属设施
桥面系（桥面铺装、排水防水系统、栏杆、灯光照明等）、伸缩缝、桥头搭板和锥形护坡
（4）悬索桥：受拉；跨径愈大，耗材愈少，造价愈低，自重轻（大跨）
（5）组合体系：斜拉桥梁体内弯矩小，降低建筑高度，减少结构自重
（二）桥梁的其他分类
桥梁长度分类
多孔跨径总长 L（m）
单孔跨径 LK（m）
特大桥
L＞1000
LK＞150
大桥
100≤ L ≤1000
40≤ LK≤1混凝土配合比不合理，水泥用量和砂率过大。
4.混凝土表面过度振捣或抹平，使水泥和细骨料过多上浮至表面，导致缩裂。
【考点】水泥混凝土路面断板的防治
治理措施
（一）裂缝的修补
裂缝的修补方法有直接灌浆法、压注灌浆法、扩缝灌注法、条带罩面法、全深度补块法。
（二）局部修补
（三）整块板更换
对于严重断裂，裂缝处有严重剥落，板被分割成 3 块以上，有错台或裂块并且已经开始活动的断板，应采
2.碾压时含水量偏大。
3.成型温度较高，强度形成较快。
4.碎石中含泥量较高。
5.路基沉降尚未稳定或路基发生不均匀沉降。
6.养护不及时、缺水或养护时洒水量过大。
7.拌合不均匀。
石灰稳定土基层裂缝的主要防治方法
水泥稳定土基层裂缝的主要防治方法
1.改善施工用土的土质，采用塑性指数较低的土或适量掺 1.改善施工用土的土质，采用塑性指数较低的土或
一级建造师(公路实务)中央分隔带及路肩施工技术
一级建造师（公路实务）中央分隔带及路肩施工技术中央分隔带施工一、中央分隔带的开挖当路面基层施工完毕后，即可进行中央分隔带的开挖，先挖集水槽后挖纵向盲沟，一般采用人工开挖的方式。
二、防水层施工沟槽开挖完毕并经验收符合设计要求后，即进行防水层施工，可喷涂双层防渗沥青。
防渗层沥青要求涂布均匀，厚薄一致，无漏涂现象，涂布范围应是中央分隔带范围内的路基及路面结构层。
防水层也可铺设PVC防水板等,PVC防水板铺设时两端应拉紧,不应有褶皱，PVC板材纵横向应搭接，铺完后用铁钉固定。
三、纵向碎石盲沟的铺设1.碎石盲沟应做到填筑充实、表面平整。
2.反滤层可用筛选过的中砂、粗砂、砾石等渗水性材料分层填筑,目前高等级公路多采用土工布作为反滤层。
3,碎石盲沟上铺设土工布，使与回填土隔离，较之砂石料作反滤层，施工方便，有利于排水并可保持盲沟长期利用。
料排水管的进口须用土工布包裹，防止碎石堵塞。
接头处理：当塑料管不足一次埋设的长度时，需套接。
套接时，管口要对齐,并靠紧，接头处用一短套管套紧相邻两根塑料排水管，套管两端需用不透水材料扎紧。
5.沟槽回填。
横向排水管埋设完毕并经验收合格后，方可进行沟槽回填。
五、缘石安装1路缘石的预制安装或现场浇筑应符合图纸所示的线型和坡度。
2.路缘石应在路面铺设之前完成。
3.预制缘石应铺筑设在厚度不小于2cm的砂垫层上，砌筑砂浆的水泥与砂的体积比应为1：2o（考点）路肩施工一、土路肩施工对填方路段来说，采用培路肩的方法施工既经济又简便，土路肩通常随着路面结构层的铺筑，相应地分层培筑，可以先培也可以后培，各有利弊。
先培路肩的优点是，已培好的路肩在结构层碾压时起支撑作用，可以减轻或避免结构层侧移影响边缘的厚度和平整度，先培路肩的缺点是，横断面上易形成一个三角区。
培土路肩的材料，通常与填筑路堤的材料相同，应在填筑路堤、修整边坡时，将削坡剩余的材料暂存在靠近路肩的边坡上。
这样，不仅使用时很方便，而且可避免在铺筑路面的过程中，向路肩运送培路肩的材料可能要污染路面。
中央分隔带施工方案简述
抚吉高速BP2标观摩段施工方案一、工程概况本次观摩段为K143-K144约2km的标准段，此段完成除了油面铺筑以外的所有工程项目，本次施工顺序按如下步骤。
二、中央分隔带排水施工1．材料准备1.1土工合成材料：土工合成材料的各项性能指标均按《公路土工合成材料试验规程》（JTJ/T060—98）的规定测试的结果。
（1）防渗土工合成材料：防渗土工合成材料应选用符合设计及规范要求的双层沥青土工布，规格不小于400 g/m2。
（2）渗水过滤用土工合成材料：过滤土工合成材料采用反滤织物。
2、排水管材排水的UPVC 管、HDPE管、软式透水管的各项性能指标都符合设计要求。
3、施工方法及工序3.1中央分隔带Φ10cm横向HDPE管及超高段D30cm双壁波纹管应在底基层施工前施工，按照设计图纸开挖、埋设、浇筑、养生。
具体施工方法如下：3.1.1施工放样：按照图纸的断面尺寸要求，放样确定横向排水管的位置，且根据实地情况与盖板暗边沟集水井相连接，按照图纸要求距离位置设置横向排水管。
（注意在凹曲线底部、桥梁、明通道、中央分隔带开口的位置设置排水）3.1.2开挖基坑：严格按照图纸横断面尺寸开挖，开挖完毕后，清理弃土，进行检查，自检合格后由监理工程师验收，验收合格后才能进行下一道工序。
3.1.3安装Φ10cm 横向HDPE 管：基坑验收合格后，在浇筑10cm 的C15砼后立即按照横断面安装Φ10cm 横向HDPE管并通向中央分隔带集水井位置。
安装超高段D30cm双壁波纹管：基坑验收合格后，在铺设好砂砾垫层后按照设计图纸设计的要求埋设D30cm双壁波纹管、管道通向路面缝隙式排水的集水井，另一侧通向盖板暗边沟或急流槽中。
横向D30排水管尽量选择填方一侧，如两侧都是挖方则出水口选择超高较低的一侧。
挖方段横向排水管穿过中央分隔带通向弯道内侧边沟，填方段则不穿中央分隔带。
3.1.4管背浇筑：管背采用C15砼浇筑、包裹，并用振捣密实、抹面。
中央分隔带施工方案简述
抚吉高速BP2标观摩段施工方案一、工程概况本次观摩段为K143-K144约2km的标准段，此段完毕除了油面铺筑以外的所有工程项目，本次施工顺序按如下环节。
二、中央分隔带排水施工1．材料准备1.1土工合成材料：土工合成材料的各项性能指标均按《公路土工合成材料实验规程》（JTJ/T060—98）的规定测试的结果。
（1）防渗土工合成材料：防渗土工合成材料应选用符合设计及规范规定的双层沥青土工布，规格不小于400 g/m2。
（2）渗水过滤用土工合成材料：过滤土工合成材料采用反滤织物。
2、排水管材排水的UPVC 管、HDPE管、软式透水管的各项性能指标都符合设计规定。
3、施工方法及工序3.1中央分隔带Φ10cm横向HDPE管及超高段D30cm双壁波纹管应在底基层施工前施工，按照设计图纸开挖、埋设、浇筑、养生。
具体施工方法如下：3.1.1施工放样：按照图纸的断面尺寸规定，放样拟定横向排水管的位置，且根据实地情况与盖板暗边沟集水井相连接，按照图纸规定距离位置设立横向排水管。
（注旨在凹曲线底部、桥梁、明通道、中央分隔带开口的位置设立排水）3.1.2开挖基坑：严格按照图纸横断面尺寸开挖，开挖完毕后，清理弃土，进行检查，自检合格后由监理工程师验收，验收合格后才干进行下一道工序。
3.1.3安装Φ10cm 横向HDPE 管：基坑验收合格后，在浇筑10cm 的C15砼后立即按照横断面安装Φ10cm 横向HDPE管并通向中央分隔带集水井位置。
安装超高段D30cm双壁波纹管：基坑验收合格后，在铺设好砂砾垫层后按照设计图纸设计的规定埋设D30cm双壁波纹管、管道通向路面缝隙式排水的集水井，另一侧通向盖板暗边沟或急流槽中。
横向D30排水管尽量选择填方一侧，如两侧都是挖方则出水口选择超高较低的一侧。
挖方段横向排水管穿过中央分隔带通向弯道内侧边沟，填方段则不穿中央分隔带。
3.1.4管背浇筑：管背采用C15砼浇筑、包裹，并用振捣密实、抹面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
江西省金溪至抚州高速公路建设项目
Pl合同段
(K0+000-K19+000)
路肩及中央分隔带
施工方案
山东省公路建设(集丙)有限公司
精品
金溪至抚州高速公路Pl标段项目经理部
路肩及中央分隔带施工方案
一、工程概况
由我山东省公路建设(集团)有限公司承建的金抚高速Pl合同段, 起讫桩号K0+720-K19+000,主线全长18.280Km,总工期2()个月。
依据设计图纸在主线及互通匝道填方段路面结构层边缘实施干砌片石护肩墙，在挖方段边沟与路面结构层之间回填未筛分碎石，并且使用1()Cni厚现浇C25混凝土加固路肩，工程量为：厚K)C m C25混凝土34959.7m2,未筛分碎石9490.6 m3,干砌片石13894.9 n?。
依据设计图纸在路线中线实施宽度为2m的中央分隔带，工程量
为：回填种植土19212m3, Φl()cm纵向软塑透水管16884m,集水井426 个,碎石渗沟16884mo
二、编制依据
1、金抚高速Pl标《两阶段施工图设计》第一册、第二册、第三册。
2、《公路工程质量检验评定标准》(JTGF80/1-2004)。
3、其他相关技术规范。
三、施工准备
1、护肩墙施工准备
⑴投入本工程的人员
⑵片石、碎石、水泥、砂子、Φ75mmPVC横向排水管等原材料进场数量充足并经监理工程师检验合格，WI7.5砂浆、C25混凝土配合比已得到总监办批复。
⑶本工程使用的装载机、运输车、混凝土运输车、振捣棒等机械已进场并保持性能良好，钢模板、小推车等小型机具已到位。
2、中央分隔带施工准备⑴投入本工程的人员
⑵ 碎石、水泥、砂子、沥青、透水土工布、防渗土工布、Φ10cm纵向软塑透水管等原材料进场数量充足并经监理工程师检验合格，MIo 砂浆、C20混凝土配合比已得到总监办批复。
⑶本工程使用的装载机、运输车、沥青洒布车、混凝土运输车等机械巳进场并保持性能良好，沥青喷枪、钢模板、小推车等小型机具巳到位。
四、施工工艺
1、护肩墙施工工艺
⑴砌筑干砌片石
填方段水泥稳定碎石中基层施工完毕并养护期满，在其边部外约120Cm (琅踞互通匝道95Cm)的宽度内采用堆砌的工艺将片石砌筑成内坡面竖直外坡面1:1.5的砌体，选取的片石不应风化，其强度不小于3()MPS 最小边长不小于30C m O用于表面的片石稍微进行加工使大面平整方正，以确保整个外坡面平整、线性美观，干砌片石高度宜高于中基层顶面IOcm,根据设计图纸干砌片石每1()I n在底基层上安置① 75mmPVC横向排水管，外倾2%。
⑵回填碎石
干砌片石砌体完成后，在路面结构层与砌体之间回填未筛分碎石，要求未筛分碎石洁净无泥块，级配均匀、透水。
⑶干砌片石砌体20Cm (琅堀互通匝道为15Cm)以上的外坡面采用M7.5 砂浆勾缝，勾缝采用凹缝，缝宽1.5cm,缝深Icm,不能有通缝，要牢固结实，不空鼓、脱落、开裂，要缝宽一致、深浅一致并且达到内实外美的效果。
(4)浇筑混凝土路肩板
C25现浇混凝土宜在沥青混凝土上面层施工完毕之后进行，在未筛分碎石及护肩墙上面实施1()CnI厚C25现浇混凝土路肩板。
严格按照上面层边线以外75C l n宽度放样路肩板，然后根据放样位置支立模板, 要求模板厚
度为IOcm,并且无变形、腐蚀锈迹严重等缺陷，支立好的模板要求牢固、尺寸正确、线性美观。
运输车配合人工铁铲将混凝土装入模板内，然后分布均匀人工抹平，待混凝土未形成强度时每隔IOm设置一道缩缝。
⑸路肩板养护、拆模
混凝土浇筑完毕后覆盖塑料膜薄，每天洒水养护，养护期至少7 天，待达到设计强度的80%后方可拆模，注意对路肩板的保护。
2、中央分隔带施工工艺
(1)测量放样准备工作面
主线水泥稳定碎石中基层施工完毕养护期满后，每2()m —点放出路线中桩，根据中心桩适当调整中分带左右宽度，将路面结构层立面的松动碎石铲除。
⑵集水井施工
按照图纸设计平均每4()m与①IlCtnHDPE横向排水管对应设置集水井，要求采用C20混凝土现浇，要求混凝土配比准确，集水井尺寸正确，混凝土养护到位。
⑶ 砂浆抹面喷第一遍沥靑，铺防渗土工布喷洒第二遍沥青
在路面结构层立面和中分带底面采用Mlo砂浆抹面，要求厚度不
小于2cm,砂浆拌制要均匀，严格按照总监办批复的配合比拌制。
抹面完后砂浆表面应光滑、洁净、接茬平整。
砂浆抹面完毕待表面风干后用沥青洒布车满撒沥青一遍，撒布不到位的地方使用喷枪补撒。
铺防渗土工布并喷洒第二遍沥青，要求使用两布一膜的防渗土工布，铺设平整无皱褶、满铺断面，喷洒沥青要到位。
(4)实施碎石盲沟，铺设透水土工布，铺设6孔4()*33mtn硅芯管
在中分带底部中央位置放置①1()Cm纵向软塑透水管，回填厚度为2()Crn的碎石，在碎石盲沟之上铺设一层透水土工布。
要求透水管无间断联接、无折回，碎石洁净且厚度均匀，透水土工布平整无皱褶。
在透水土工布之上铺设6孔4()*33mm硅芯管。
⑸回填种植土
在中分带内回填种植土，要求种植土无杂物适合草皮及乔木成活。
回填土整形呈中间高两边低，中间高度和路缘石顶面齐平。
五、施工注意事项
1、由于中基层巳施工成型，路肩墙和中分带施工时要格外注意对中基层成品的保护，严禁破坏路面结构层。
2、施工过程中现场堆放的片石、碎石等材料尽可能小的影响主线路
面结构层施工，避免对路面造成污染，协调好与路面的交叉施工。
