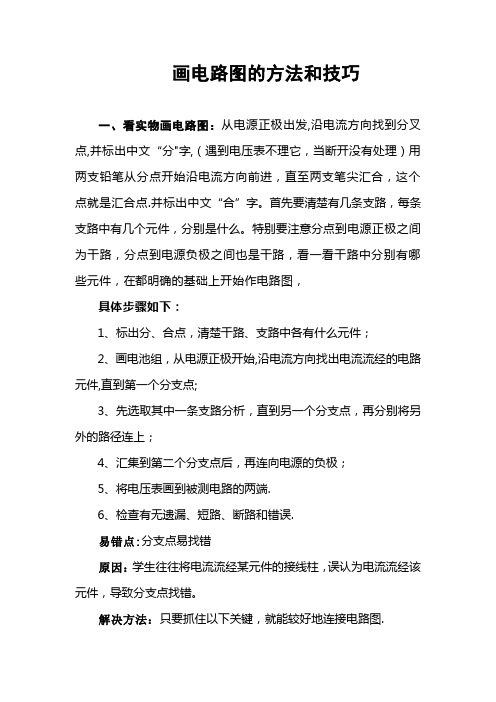

画电路图、连接实物图的方法和技巧
画电路图的方法和技巧一、看实物画电路图：从电源正极出发,沿电流方向找到分叉点,并标出中文“分"字,（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点.并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：1、标出分、合点，清楚干路、支路中各有什么元件；2、画电池组，从电源正极开始,沿电流方向找出电流流经的电路元件,直到第一个分支点;3、先选取其中一条支路分析，直到另一个分支点，再分别将另外的路径连上；4、汇集到第二个分支点后，再连向电源的负极；5、将电压表画到被测电路的两端.6、检查有无遗漏、短路、断路和错误.易错点:分支点易找错原因：学生往往将电流流经某元件的接线柱，误认为电流流经该元件，导致分支点找错。
解决方法：只要抓住以下关键，就能较好地连接电路图.1、导线在电路中起的是连接作用，因此，在连成电路图时导线可长可短.分析连接方法时，只需考虑电流流经哪个用电器、开关等，而不需考虑导线的长度；2、电路元件的摆放位置不影响连接情况；3、一个接线柱上有两根或两根以上的导线时，该处就是分支点.二、看电路图连元件作图：1、分析电路图,在电路上找出分点和合点并标出，明确每个元件所处位置（首先弄清楚干路中有无开并和电流表）。
2、连好电池组（找出电源正极,从正极出发），3、连干路元件；4、支路连线：找到分点后，分支路连线,直到合点，然后再画另一条支路5、检查有无遗漏、短路、断路和错误。
注意事项1、连接时，按顺序作图，从电源的“十”极开始，直接到电源“一"极为止，导线不得交叉,导线必须画到接线柱上（开关，电流表，电压表等）2、接滑动变阻器时，必须一上，一下作图;3、电压表连接为并联，注意正极接高电位、负极接低电位,即电流从表的正极流入，从负极流出。
初三物理电路图的画法及实物图的连接_20160401
课题电路图的画法及实物图的连接授课时间：2016年5月1日教学目标1、让学生熟悉基本电路，可以熟练的根据电路图连接实物图。
2、能够根据实物图画出电路图。
重点、难点根据题目条件连接实物图考点及考试要求电路图的画法及实物图的连接教学内容电路图的连接1、根据图中表明的电流方向，分别将电池组和电灯L2的符号填入电路。
2、在图中，根据标出的电流方向，把电池组和电键的符号分别填进电路。
填进后，要求闭合电键时小灯泡L1和L2都能发光。
3、在图中，根据标出的电流方向，把电池组和电灯的符号分别填进电路。
4、将电源、电压表和电流表的符号填入如图所示的电路中的空白处，要求电键闭合后，小灯L1，L2都能发光，电流表能测通过L1的电流，电压表能测L2的电压。
5、在如图所示电路中的Ｏ里填上适当的电表符号，使之成为正确的电路。
6、在如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。
补上后要求：当电键S闭合时，两灯发光，且电流表的示数不变。
7、在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。
补上后要求：当电键S闭合时，两灯发光，且电流表测量干路中的电流。
8、在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。
补上后要求：(1)灯L1与L2并联；(2)电键只控制灯L2。
9、请仔细观察如图所示的实物电路，并在下面两种方案中任选一种方案，使电流成为合理的电路。
（1）在图中只加一根导线，使实物电路成为并联电路；（2）在图中只改动一根导线的一端，使实物电路成为串联电路。
要求：在被改动的导线上画“×”，然后画出改动的导线。
10、给图中的电路添加一条导线，使S只控制L2。
11、在如图所示的电路中，有两根导线尚未连接，请用笔画线作为导线补上，补上后要求：（1）灯L1和L2并联连接；（2）电键S只控制L2。
12、将图中的电路添加两条导线，再去掉一条导线，要求：L1，L2串联连接，电压表测L2两端电压。
电路图实物图画法专练(含答案)
S2 L1
L1
S1
S
L2
S2
S L1 S1
L2
S2
S L1 S1
L2
L1
L2
s1
s2
A
B
L1
L2
s
L3
根据实物图连接电路图：
L1
L2
S1
S2
L2
S2
S
L1
S1
S
根据实物图连接电路图：
_
+
S
A L2
S
L1
L2
A1
A A1
L1
根据实物图画电路图
将下图中的元件连接起来（用铅笔画线表示 导线），其中灯泡L1和L2串联，电压表V1测L1 两端的电压，V2测L1与L2串联后的总电压，并 画出电路图。
电流流向法
电流流向法
根据电路图连接实物图
根据电路图连接实物图
根据电路图连接实物图
根据电路图连接实物图
根据电路图连接实物图
根据电路图连接实物：
-
S
S
A
+L
R
-V+
P
3 0.6 +
15 3 +
L
根据电路图连实物图
A2
-+
S1
A1
A1
L1
-+
L1
L2
A2
-+
S1
L2
L2 S2
L2
S2
S1
A2
L1 A1
S1
A2
L1 A1
L2
L2
S2
A2 S1
L3
S1
L1 A1
画电路图、连接实物图的方法和技巧
画电路图的方法和技巧【1】一、看实物画电路图：从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：1、标出分、合点，清楚干路、支路中各有什么元件；2、画电池组，从电源正极开始，沿电流方向找出电流流经的电路元件，直到第一个分支点；3、先选取其中一条支路分析，直到另一个分支点，再分别将另外的路径连上；4、汇集到第二个分支点后，再连向电源的负极；5、将电压表画到被测电路的两端。
6、检查有无遗漏、短路、断路和错误。
易错点：分支点易找错原因：学生往往将电流流经某元件的接线柱，误认为电流流经该元件，导致分支点找错。
解决方法：只要抓住以下关键，就能较好地连接电路图。
1、导线在电路中起的是连接作用，因此，在连成电路图时导线可长可短。
分析连接方法时，只需考虑电流流经哪个用电器、开关等，而不需考虑导线的长度；2、电路元件的摆放位置不影响连接情况；3、一个接线柱上有两根或两根以上的导线时，该处就是分支点。
二、看电路图连元件作图：1、分析电路图，在电路上找出分点和合点并标出，明确每个元件所处位置（首先弄清楚干路中有无开并和电流表）。
2、连好电池组（找出电源正极，从正极出发），3、连干路元件；4、支路连线：找到分点后，分支路连线，直到合点，然后再画另一条支路5、检查有无遗漏、短路、断路和错误。
注意事项1、连接时，按顺序作图，从电源的“十”极开始，直接到电源“一”极为止，导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）2、接滑动变阻器时，必须一上，一下作图；3、电压表连接为并联，注意正极接高电位、负极接低电位，即电流从表的正极流入，从负极流出。
初中物理电路图实物图画法专题练习题(含答案)全版.pptx
四、电路设计
一商品库，后门进货，前门取货．现有红、绿两只
灯泡和一个电铃装在一块木板上，另有一个电池组、 两个开关(如图)，还有若干条导线．利用这些材料， 请你为仓库值班人员设计一个电路：电铃响同时红灯 亮，表示取货人在前门按开关；电铃响同时绿灯亮， 表示送货人在后门按开关．画出你所设计的电路图， 并按电路图将图中的元件用笔画线作导线连接起来
优选
2、图4中灯泡L1和L2并联，S是总开关，S1只 控制灯泡L1，S2只控制灯泡L2。虚框内画出 电路图连接实物图。
优选
3、图5中灯泡L1和L2并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。虚框内画出电路图连接实物图。
优选
3、图14中灯泡L1和L2并联，S是总开关，S1只控制灯泡 L1，S2只控制灯泡L2。虚框内画出电路图连接实物图。
初中物理电路图 实物图画法
专题练习题
优选
1
一、根据电路图连接实物图ຫໍສະໝຸດ 优选2优选优选
优选
优选
电流流向法
优选
电流流向法
优选
二、根据实物图，画出相应的电路图
优选
优选
优选
优选
如图甲所示是利用电池作电源模拟楼梯灯的电路图， 请你完成图乙中实物的接．
优选
三、根据要求设计出电路图，并用笔画线代替导线，将 各题中的实物连接起来。 1、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2 只控制灯泡L2。在虚框内画出电路图并连接实物图。
优选
优选
5、图6中三个灯泡并联，S是总开关，S1只控制灯泡L1， S2只控制灯泡L2。画出电路图、并连接实物图。
优选
6、在图13中只接通开关S时，两灯都亮， 同时接通S和S1时， L1亮，L2不亮。并画 出电路图
电路图连接专题练习(难)
电路图连接专题练习（一）1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？你能试着把这个错误电路改正过来吗？试在方框中画出改正后的电路图，并指出这个电路的连接方式：a4.根据以下要求，完成下图中的实物连接图。
要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。
并在右边画出它的电路图。
5.某传达室需要在前后门都装上开关。
前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。
请按需要设计电路图。
并把实物连接成电路。
6.小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。
为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开 表示不同意），表决后只要灯亮就决定 去旅游。
请按上述要求在右边红灯绿灯前门后门S 1S 2S 3第14题（请在开关旁注明控制的人）。
1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A、B、C是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M、N与A、B或B、C相连时只有一盏灯亮,当M、N、与A、C相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式.13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)14.某控制电路的一个封闭部件上,有三个接线柱A、B、C和电灯、电铃各一只(如图17所示).用导线连接A、C灯不亮,铃响;连接A、B时灯不亮,铃不响;连接B、C时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.(1)只闭合开关S1,L1、L2两灯都亮;(2)只闭合开关S2,L1、L2两灯都不亮;(3)开关S1、S2都闭合,L1灯不亮,L2灯亮.16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A、B、C、D上什么都不接,铃不响.当用导线连接A、B或C、D时,铃也不响;当用导线连接A、C或B、D或A、D或B、C铃都要响.请画出方框内的电路图.17.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两只(S1、S2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两档风的电吹风电路.要求:只闭合S1时吹冷风,只闭合S2时既无风又不发热,同时闭合S1、S2时吹热风.请你用笔画线作导线按要求将图中的元件连接起来(连线不要交叉).18．(北京市朝阳区)图1所示四个电路中，若闭合开关S，将会造成电源短路的是19．（江苏省宿迁市）如图所示，当闭合开关S 后，电路中最容易损坏的是 A ．灯泡L B ．电流表A C ．电压表V 1 D ．电压表V 220．（福州市）图6所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是 A ．甲接电压表，乙接电流表B ．甲接电流表，乙接电压表C ．甲、乙都接电压表D ．甲、乙都接电流表21．(云南)一种声光报警器的电路如图3所示。
初三电路图的画法及实物图的连接练习题
根据实物图画出电路图4s根据电路图连接实物2L1Kton32L2□1、如图所示，按电路图用笔画线作导线，将元件连接起来2、根据图（a）的电路图，在图（b）中画出对应的实物连接图.3、在图中，根据实物图，画出相应的电路图.5、将图中的电路元件按电路图连接成实物图. （要求导线不交叉）4、根据图所示的实物图，画出电路图.…S S11、根据图11 —18所示，要求LI、L2并联，S1控制L1 , S2控制L2 , S3在干路, 连线不要交叉，请将图中元件连成电路.2、根据图所示，要求LI、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路.3、用线条代替导线，将图20中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2 ; (2)共用一个电池组⑴开关K1只控制电灯L1，开关K2只控制电灯L2 ;⑵共用一个电池组Kl K2M 50207、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图所示）连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。
6用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。
要求:®204、在图中，根据实物图，画出相应的电路图.5将图中的电路元件按电路图连接成实物图. （要求导线不交叉）21 Ki L I5三、设计电路1.给你两个灯泡L1、L2，一个开关S,还有灯L1、L2互不干扰，开关S控制灯L1。
2.某次知识竞赛只有两个小组参加决赛,现请你设计一个抢答题的电路•要求不论哪一个组按开关电铃都能发出声音，而且指示灯会告诉主持人是哪组按的开关•用电路图表示你的最简单的设计•11、17、节电池和若干导线，请组成电路：两B5图4根据实物连接图画出电路图专项训练E5-37J05-13备尬& 6图13-28®5-34L. LL,—®-- 厶—a IWX L305-13Zu 图1(a) (b)<3-仆”十SiOQX L3■4Zu根据实物连接图画出电路图专项训练> &0L,L, 766—AL(9昌S S |Lj Sjto生臺Bi J05-13@ ---- AA 爲r……t_ —；◎ ®& A图13-28LU血'施(a)(b)1、如图所示的电路中，正确的是2、分析右下图所示的实物连接电路，下列说法中正确的是第3题第2题4、 关于电源短路及其危害，下列说法中正确的是（ ） A •短路就是连接电路用的导线很短B •短路没有危害，并且节省导线C .短路就是电路中没有开关D •短路时，电源会发热而烧坏5、 如图所示，下列电路中，开关同时控制电灯和电铃的是A 、L1、L2是串联B 、L1、L3是串联 扎B.C 、L1、L2、 L3 是串联D 、L1、L2、 L3 是并联G A D 连接的电路图，画出其电路图。
画电路图、连接实物图的方法和技巧
画电路图的方法和技巧一、看实物画电路图：从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：1、标出分、合点，清楚干路、支路中各有什么元件；2、画电池组，从电源正极开始，沿电流方向找出电流流经的电路元件，直到第一个分支点；3、先选取其中一条支路分析，直到另一个分支点，再分别将另外的路径连上；4、汇集到第二个分支点后，再连向电源的负极；5、将电压表画到被测电路的两端。
6、检查有无遗漏、短路、断路和错误。
易错点：分支点易找错原因：学生往往将电流流经某元件的接线柱，误认为电流流经该元件，导致分支点找错。
解决方法：只要抓住以下关键，就能较好地连接电路图。
1、导线在电路中起的是连接作用，因此，在连成电路图时导线可长可短。
分析连接方法时，只需考虑电流流经哪个用电器、开关等，而不需考虑导线的长度；2、电路元件的摆放位置不影响连接情况；3、一个接线柱上有两根或两根以上的导线时，该处就是分支点。
二、看电路图连元件作图：1、分析电路图，在电路上找出分点和合点并标出，明确每个元件所处位置（首先弄清楚干路中有无开并和电流表）。
2、连好电池组（找出电源正极，从正极出发），3、连干路元件；4、支路连线：找到分点后，分支路连线，直到合点，然后再画另一条支路5、检查有无遗漏、短路、断路和错误。
注意事项1、连接时，按顺序作图，从电源的“十”极开始，直接到电源“一”极为止，导线不得交叉，导线必须画到接线柱上（开关，电流表，电压表等）2、接滑动变阻器时，必须一上，一下作图；3、电压表连接为并联，注意正极接高电位、负极接低电位，即电流从表的正极流入，从负极流出。
物理电路图与实物图练习(附答案)
电路图与实物图练习（附答案）1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S 1和S 2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A 、B 、C 、D 四个接线柱,如图19所示.电源分别接AB 、AC 、CD 时只有一只灯泡亮,且亮度相同;电源接BD 时三 只灯泡均亮,但高度较暗.试画出盒内的电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A 和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A、B、C是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M、N与A、B或BC相连时只有一盏灯亮,当M、N、与A、C相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式.13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)14.某控制电路的一个封闭部件上,有三个接线柱A、B、C和电灯、电铃各一只(如图17所示).用导线连接A、C灯不亮,铃响;连接A、B时灯不亮,铃不响;连接B、C时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.(1)只闭合开关S1,L1、L2两灯都亮;(2)只闭合开关S2,L1、L2两灯都不亮;(3)开关S1、S2都闭合,L1灯不亮,L2灯亮.16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A、B、C、D上什么都不接,铃不响.当用导线连接A、B或C、D时,铃也不响;当用导线连接A、C或B、D或A、D或B、C铃都要响.请画出方框内的电路图.17.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两只(S 1、S 2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两档风的电吹风电路.要求:只闭合S 1时吹冷风,只闭合S 2时既无风又不发热,同时闭合S 1、S 2时吹热风.请你用笔画线作导线按要求将图中的元件连接起来(连线不要交叉)18．(北京市朝阳区)图1所示四个电路中，若闭合开关S ，将会造成电源短路的是19．如图所示，当闭合开关S 后，电路中最容易损坏的是A ．灯泡LB ．电流表AC ．电压表V 1D ．电压表V 220．图6所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是 A ．甲接电压表，乙接电流表 B ．甲接电流表，乙接电压表 C ．甲、乙都接电压表 D ．甲、乙都接电流表21．一种声光报警器的电路如图3所示。
(完整版)电路图连接实物图和实物图画电路图大量练习
电路图连接专项训练学习指导：电路的连接分为：“由电路图连接实物图”和“由实物图画出对应的电路图”两种。
1、“由电路图连接实物图”：如果是串联电路，则按一定的次序从电源的正极向电源的负极连接，遇到什么就连什么，直到完成；如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：实物图中的导线是不允许相交的；导线要连接到电路元件的接线柱上，不能到处乱接。
2、“由实物图画出对应的电路图”：如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成；如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；应该注意：电路图中的导线是平、竖的（要用刻度尺完成）；导线的连接应该是密闭的，不能出现断裂的情况；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。
专项训练：一、请按电路图将实物图连接完成二、请按实物图画出电路图8、用线条代替导线，将图20中的电器元件连成电路。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组9连接实物电路欧姆定律典型题1．如图所示，电阻R1=12欧。
电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。
问：电源电压为多大？电阻R2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
3．在如图所示的电路中，电源电压为6伏且不变。
电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。
闭合电键S，电流表示数为0.2安。
R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2、如图2所示电路,当K6伏, 电流表的示数为1A； K闭合时，电流表的读数为1.5安, 求：⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？R1S R2PVA图2S R2R1A2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。
