视频存储容量的计算
视频监控带宽及存储容量的计算

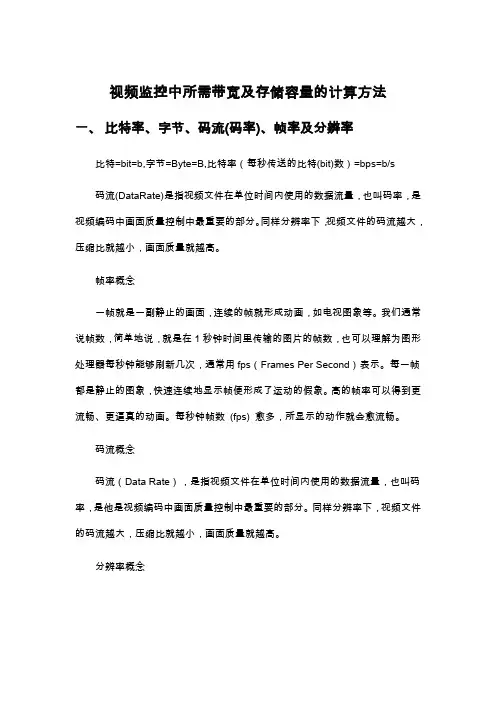

视频监控中所需带宽及存储容量的计算方法一、比特率、字节、码流(码率)、帧率及分辨率比特=bit=b,字节=Byte=B,比特率（每秒传送的比特(bit)数）=bps=b/s码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
帧率概念一帧就是一副静止的画面，连续的帧就形成动画，如电视图象等。
我们通常说帧数，简单地说，就是在1秒钟时间里传输的图片的帧数，也可以理解为图形处理器每秒钟能够刷新几次，通常用fps（Frames Per Second）表示。
每一帧都是静止的图象，快速连续地显示帧便形成了运动的假象。
高的帧率可以得到更流畅、更逼真的动画。
每秒钟帧数(fps) 愈多，所显示的动作就会愈流畅。
码流概念码流（Data Rate），是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。
常见的视像分辨率有352×288，176×144，640×480，1024×768。
在成像的两组数字中，前者为图片长度，后者为图片的宽度，两者相乘得出的是图片的像素，长宽比一般为4：3。
服务商带宽常识1、电信、铁通、长宽、广电、网通等2、不对称宽带：2Mbps=2Mb/s=256KB/s(实际80KB/s----220KB/s)，4Mbps=4Mb/s=512KB/S(实际200KB/s----440KB/s)，10Mbps=10Mb/s=1.25MB/s(实际500KB/s----1024KB/s)，上行带宽都是512kbps=512kb/s1Byte=8bit1B/s=8b/s1KB=1024B,1MB=1024KB,1GB=1024MB,1TB=1024GB3、交换机上端口带宽：10Mbps/100Mbps/1000Mbps二、监控所需带宽的计算比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
视频存储容量的计算

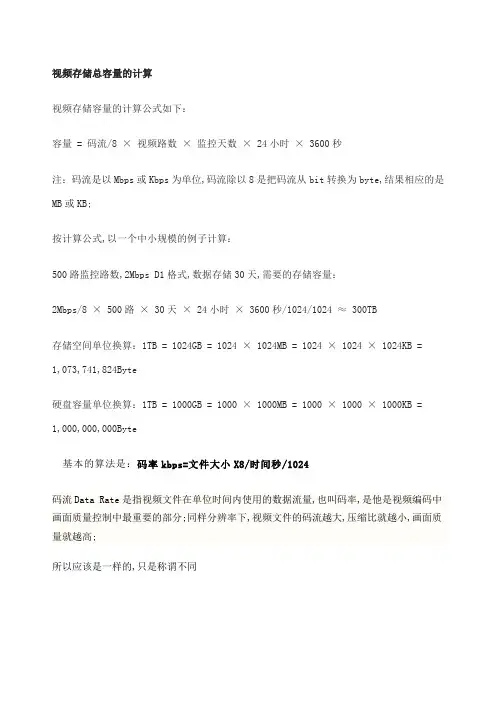

视频存储总容量的计算
视频存储容量的计算公式如下：
容量 = 码流/8 ×视频路数×监控天数× 24小时× 3600秒
注：码流是以Mbps或Kbps为单位,码流除以8是把码流从bit转换为byte,结果相应的是MB或KB;
按计算公式,以一个中小规模的例子计算：
500路监控路数,2Mbps D1格式,数据存储30天,需要的存储容量：
2Mbps/8 × 500路× 30天× 24小时× 3600秒/1024/1024 ≈ 300TB
存储空间单位换算：1TB = 1024GB = 1024 × 1024MB = 1024 × 1024 × 1024KB = 1,073,741,824Byte
硬盘容量单位换算：1TB = 1000GB = 1000 × 1000MB = 1000 × 1000 × 1000KB = 1,000,000,000Byte
基本的算法是：码率kbps=文件大小X8/时间秒/1024
码流Data Rate是指视频文件在单位时间内使用的数据流量,也叫码率,是他是视频编码中画面质量控制中最重要的部分;同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高;
所以应该是一样的,只是称谓不同。
信息技术常用公式
800×600
24位
800×600×24
800×600×24/8
2.视频存储空间的计算公式是：
视频存储容量=分辨率（HZ赫磁）×帧频（bit位）×位数×时间（S秒）/8
注：时间=帧数/帧频
3.位图图像存储空间的计算公式是：
水平像素×垂直像素×每个像素色彩所需位数/8（字节）
位图图像类别
总像素
一个像素所占的位数
总的位数(bit位)
容量(B)
黑白
800×600
1位(2^1=2)
800×600×1
800×600×1/8
256级灰度
800×600
8位(2^8=256)
800×600×8
800×600×8/8
16色彩色
800×600
4位(2^4=16)
800×600×4
800×600×4/8
256色彩色
800×600
8位(2^8=256)
800×600×8ห้องสมุดไป่ตู้
800×600×8/8
信息技术常用公式
1.声音存储空间的计算公式是：
音频存储容量=采样频率（HZ赫磁）×量化位数（bit位）×声道数×时间（S秒）/8
例：CD唱片的音乐文件的采样频率是44.1KHz，声道数是2（立体
声），量化位数是16，则一个小时CD音乐文件大小：
44.1*1000*16*2*3600/8*1024*1024=605.62（MB）
视频监控集中存储容量计算方法
视频监控集中存储容量计算方法公式如下：存储总容量（TB）=摄像机路数×视频带宽（Mbps）×1024（M变K）×1024（K 变B）×录像时间［3600秒（1小时）×24（1天）×天数）］÷8（bit）÷1000（B变K）÷1000（K变M）÷1000（M变G）÷1000（G变T）以1110路摄像机为例，每路数字视频流在按照MEPG-4编码方式码率2Mbps，存储7天，计算集中存储磁盘阵列所需1TB硬盘个数：存储总容量（TB）=1110×2Mbps×1024（M变K）×1024（K变B）×3600秒×24小时×7天÷8（bit）÷1000（B变K）÷1000（K变M）÷1000（M变G）÷1000（G变T）≈176T（即需176块硬盘）如果涉及RAID存储方式，再依据硬盘分配数量计算最终硬盘数量。
RAID5磁盘阵列硬盘容量计算RAID5容量计算的公式＝（硬盘数量-1）*容量三块300G硬盘算法：（3-1）*300＝600IDE硬盘实际容量都是不足的，所有生产厂家都如此，没话说。
做RAID的硬盘，除了主引导区、文件分配表，引导区要专用容量外，可能比一般硬盘要多出记录RAID信息的空间吧。
RAID0,RAID10,RAID5的实际容量如何计算？RAID0=硬盘容量*硬盘数量RAID0=G*NRAID10=硬盘容量*硬盘数量/2RAID10=G*N/2RAID5=硬盘容量*(硬盘数量-1)RAID5=G*(N-1)WW。
视频监控存储容量计算
视频存储硬盘容量计算
视频存储容量的计算公式如下：
容量 = 码流/8 ×视频路数×监控天数× 24小时× 3600秒
注：码流是以Mbps或Kbps为单位，码流除以8是把码流从bit转换为byte，结果相应的是MB或KB。
按计算公式，以一个中小规模的例子计算：
500路监控路数，2Mbps D1格式，数据存储30天，需要的存储容量：
2Mbps/8 × 500路× 30天× 24小时× 3600秒/1024/1024 ≈ 300TB
存储空间单位换算：1TB = 1024GB = 1024 × 1024MB = 1024 × 1024 × 1024KB = 1,073,741,824Byte 硬盘容量单位换算：1TB = 1000GB = 1000 × 1000MB = 1000 × 1000 × 1000KB = 1,000,000,000Byte
基本的算法是：【码率】(kbps)=【文件大小(字节)】X8/【时间(秒)】/1024
码流（Data Rate）是指视频文件在单位时间内使用的数据流量，也叫码率，是他是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
所以应该是一样的,只是称谓不同。
监控存储容量计算公式
计算器
磁盘总容量(GB) 22781.25 磁盘总容量(TB) 22.24731445
（一般为24小时）。 按照4M来计算码流。 是GB到TB的换算。TB是磁盘的标准单位。
序号
1 2 3 4 5 6 7 8 9 10
合 计
设备名称 网络视频矩阵 网络视频解码器 (数字矩阵) 拼接大屏及电视墙 29"监视器 电视屏幕墙 主控键盘 操作台 LED显示 60寸大屏(2*2) 中心硬件 视频工作站(视频客户 端1） 交换机 UPS（1KVA） 合 计
视频监控存储容量计算器
路数 12 码流(Mbps) 3 天数 60 存储时间段 （小时/天） 24
容量（Byte）=路数*码流（每路）*存储时间
例子：以20路CIF视频，存储30天，每天存储24小时，计算存储容量： 容量=20*0.5*30*3600*24/8/1024/1024=(T) 备注： 1、使用的时候，直接修改路数、每路视频码流、存储天数、每路存储时间（一般为24小时）。 2、CIF格式按照0.5M(512K)、D1格式按照1M，720P格式按照2M,1080P格式按照4M来计算码流。 3、/8是大小KB的换算，第一个/1024是MB（兆）到GB的换算，第二个/1024是GB到TB的换算。TB是磁盘的
单位
单价 (万)
数量
价格 (万)
台Hale Waihona Puke 台 套 个 套 个 套 台 台 台
2 10 1 1 1 2 1 1 1 1
硬盘录像机容量计算摄像机视频存储空间计算
根据录像要求(录像类型、录像资料保存时间)计算一台硬盘录像机所需总容量计算方法:(1)计算单个通道每小时所需的存储容量q,单位Mbyte。
q=d÷8×3600÷1024其中d是码率(即录像设置中的“位率/位率上限”),单位Kbit/s (2)确定录像时间要求后单个通道所需的存储容量m,单位Mbytem=q×h×D其中h是每天录像时间(小时)D是需要保存录像的天数720P摄像机的码率在4兆以下。
1080P摄像机的码率范围1Mbps-8Mbps。
确定压缩码流的位率大小以后，根据前端录像的保存时间周期，就可以规划硬盘录像机内部需要安装的硬盘的容量：总容量（GB）=位率（Kbit/s）/8×保存时间周期×通道数/1024/1024 1、32路视频，码率2兆，保存90天：硬盘容量=2/8×3600秒×24小时×90天×32路视频/1024/1024=59T2、32路视频，码率4兆，保存90天：硬盘容量=4/8×3600秒×24小时×90天×32路视频1024/1024=118T3、32路视频，码率8兆，保存90天：硬盘容量=8/8×3600秒×24小时×90天×32路视频1024/1024=237T4、8路视频，码率2兆，保存60天：硬盘容量=2/8×3600秒×24小时×60天×8路视频1024/1024=10T5、8路视频，码率4兆，保存60天：硬盘容量=4/8×3600秒×24小时×60天×8路视频1024/1024=20T6、8路视频，码率8兆，保存60天：硬盘容量=8/8×3600秒×24小时×60天×8路视频1024/1024=40T。
视频监控工程中硬盘存储容量的计算
视频监控工程中硬盘存储容量的计算根据常规的容量计算公式：1、每通道每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘容量计算公式：2、每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数码流CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”以16路硬盘录像，CIF格式举例：每通道每小时录像文件大小 512×3600÷8÷1024=225Mbps/小时硬盘容量为 225Mbps×24小时×16路×3030天=2592000Mbps（约2600G）常用的存储格式和码流：CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”目前国内主流的硬盘录像机采用两种分辨率：CIF和D1,如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些.音频码流为固定16kbps，每小时所占容量很小，可以忽略不计硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。
最大可以连接8块2000GB的硬盘，总容量可高达16T（目前市面上最大的硬盘在1000GB左右），！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？硬盘容量占用计算：以正常画面质量计算，每路每小时200M。
