电机学第二版习题答案
电机学 (牛维扬 李祖明)第二版 第3章答案
第三章习题解答（Page 64~66）3-3-11三相变压器组与三相心式变压器在磁路上各有什么特点？【解】变压器组每相有一个闭合的独立磁路；心式变压器每相磁路需经过另外两相铁心柱闭合。
3-2试标出图3-29(a)、(b)、(c)、(d)四图中变压器绕组的同极性端，并画出高、低压侧绕组的电压向量图，写出其连结组标号。
习题3-4画相量图判定联结组标号。
(a)(b)(c)(d)图3-29习题3-2用图【解】根据绕向可判断出绕组的同极性端，其标注如上图所示。
按同极性端画出相量图，其中图（b ）对应于（g ）图，图（a ）、（c ）、（d ）对应于（h ）图。
x)(g)(h)即图（a ）、（c ）、（d ）变压器的连结组别为I,i6；图（b ）变压器的连结组别为I,i0。
3-9变压器并联运行要满足那些条件？哪些条件允许稍有松动？会带来什么后果？【解】变压器理想并联应满足的条件有：⑴各变压器一、二次侧额定电压相同，通常表现为变比相同。
⑵各变压器的连结组标号相同，即二次侧电压相位相同，通常表现为连结组相同。
⑶各变压器的短路电压百分数u K （即短路阻抗标幺值）相同，并且短路阻抗角相同。
*K z 其中，条件⑴、⑶允许稍有松动；条件⑵必须满足，否则会出现极大的环流而损坏变压器。
变比不同时，各并联变压器之间会产生环流，其方向是从变比小的变压器流出而进入变比大的变压器，同时变比相对误差每增大1%其大小约增加额定电流的10%，结果导致变%100K K K K K 2121×−=∆比小的变压器负载加重而容易过载、变比大的变压器负载减轻而不能充分容量。
因此，实际并联运行的变压器，变比通常都应该是相同的，如不同则也应该控制在1%以内。
K ∆变压器短路电压百分数u K 不同时，负载系数β就不同，即u K 小的β大、u K 大的β小，这会使变压器的利用率降低；短路阻抗角φK 不同则会造成电流相位不同，这样在总负载一定时各变压器的电流将增大，从而使铜耗增大。
第6章 同步电机《电机学(第2版)》王秀和、孙雨萍(习题解答)
习题解答 6-1 同步电机有哪几种运行状态，如何区分？ 答：同步电机有三种运行状态，分别是发电机运行状态、电动机运行状态和补偿 机运行状态。发电机运行状时，电机的功率角大于 0°，电机把机械能转化为电 能；电动机运行状态时，功率角小于 0°，电机把电能转化为机械能；补偿机运 行状态时功率角等于 0°，电机只发出无功功率，实质上补偿机就是空载运行的 同步电动机。 6-2 何谓同步电机的电枢反应？电枢反应的性质取决于什么？ 答：电枢磁动势的基波对气隙基波磁场的影响称为电枢反应。电枢反应的性质取 决于内功率因数角，也就是电枢电流滞后于励磁电动势的角度。当内功率因数角 等于 0°时，只产生交轴电枢反应；当内功率因数角大于 0°且小于 90°时，除产生 交轴电枢反应外，还产生去磁的直轴电枢反应；当内功率因数角小于 0°且大于 -90°时，除产生交轴电枢反应外，还产生助磁的直轴电枢反应。 6-3 试述交轴和直轴电枢反应对同步发电机中能量转换和运行性能的影响。 答：同步发电机并网运行时，直轴电枢反应影响着电机输出的无功功率，交轴电 枢反应影响电机输出的有功功率。同步发电机单机运行时，直轴电枢反应影响发 电机的输出电压，交轴电枢反应影响发电机的有功输出。 6-4 试述电枢反应电抗 X a 的意义。
X s(饱和）
E0 I
6300 / 887
3 4.10Ω
饱和同步电抗标幺值
X
s ( 饱1和）
4.10 2.645
1.55Ω
（2）
短路比 KC
X
1
* s（饱和）
1 1.55
0.645
KC
If0 I fk
102 158
0.646
电机学 第2版 习题答案 作者 王秀和 第2章 变压器 习题答案.docx
第二章变压器习题解答1.什么是主磁通？什么是漏磁通？答：链着励磁绕组和电枢绕组、经过气隙在电机主磁路中形成闭合磁路的磁通是主磁通；只链着励磁绕组或电枢绕组的磁通是漏磁通，它不穿过气隙。
2.变压器的主要额定值有哪些?一台单相变压器的额定电压为220V/110V,额定频率为50Hz,试说明其意义。
若这台变压器的额定电流为4.55A/9.1A,问在什么情况下称其运行在额定状态？答：变压器的主要额定值有：(1)额定视在功率或称额定容量S'(kVA)；(2)额定线电压U1N(印)/U2n QV)；⑶额定线电流I1N (A) H2n (A)；⑷额定频率f N (Hz) o一台单相交压器的额定电压为220V/110V,额定额率为50Hz,这说明：(1)该变压器高压绕组若接在50Hz、220V电源上，则低压绕组空载电压为110V,是降压变压器；(2)若该变压器低压绕组接在50Hz、110V电源上，则高压绕组空载电压为220V,是升压变压器。
当这台变压器加负载，使高压绕组电流为4.55A、低压绕组电流为9.1A时，称其运行在额定状态。
3.变压器的电抗参数X”、和土。
各与什么磁通相对应?说明这些参数的物理意义以及它们的区别，分析它们的数值在空载试验、短路试验和正常负载运行时是否相等。
答：励磁电抗X”对应于主磁通，主磁通所走的磁路是闭合铁芯。
其磁阻很小，而电抗与磁阻成反比，因此X…，的值很大。
此外，铁的磁导率不是一个常数，它随磁通密度的增加而变小。
磁阻与磁导率成反比，所以励磁电抗和铁芯磁导率成正比。
由于短路试验时电压低、主磁通小，而空载试验时加额定电压、主磁通大，所以短路试验时励磁电抗比空载试验时的励磁电抗大。
正常负载运行时加额定电压，所以主磁通和空载试验时基本相同，即负载运行时的励磁电抗和空载试验时的基本相等。
一次绕组漏电抗％。
与二次绕组漏电抗X”分别对应于一次绕组漏磁通和二次绕组漏磁通，漏磁通要走空气磁路而闭合，磁路的磁阻很大，因此Xy和X”就很小。
电机学 (牛维扬 李祖明)第二版 第2章答案
第二章习题解答（Page 39~42）2-1变压器主磁通和漏磁通有何不同？在等效电路中如何体现它们的区别？【解】区别有：①磁通路径不同。
主磁路是闭合的铁心，漏磁路主要由非磁性介质构成，因此，主磁路导磁性能好，主磁通占总磁通的绝大部分，通常在90%左右，故被称为主磁通；漏磁路导磁性能差，漏磁通幅值小，它占总磁通的份额一般不到10%。
②匝链的绕组不同。
主磁通同时匝链（即穿越绕组的线匝）一、二次绕组，而某侧漏磁通仅与该侧绕组自身匝链，这是二者的本质区别。
③受负载影响不同。
主磁通幅值几乎不随负载变化，而漏磁通幅值随负载增加而增大。
在变压器等效电路中，第一个区别用电抗大小来表示，主磁通对应的激磁电抗x m 数值大，漏磁通Φ1σ、Φ2σ对应的一、二次漏抗x 1σ、x 2σ数值较小；第二个区别用电抗位置来表示，x 1σ、x 2σ分别处在一次绕组回路和二次绕组回路中，x m 则处在一、二次绕组的公共回路中；第三个区别表现在电动势大小（图中实际为电抗电压）是否受负载影响，其中，由于I 0基本不随负载变，故电抗压降E 1≈I 0x m 也就不变；I 1和I 2随负载增大而增大，故电抗压降E 1σ=I 1x 1σ和E 2σ=I 2x 2σ就随之增大。
2-2某台单相变压器，220/110V ，若错把二次侧（110V 侧）当成一次侧接到220V 交流电源上，主磁通和激磁电流将如何变化？若将直流电源220V 接在一次侧，会出现什么问题？典型分析过程如下：⑴首先用式分析铁心中主磁通Φm 变化情况。
可见，影响Φm 大小的因素有m 111fN 44.4E U Φ=≈一次绕组匝数N 1、电源的电压U 1和频率f 。
其中，频率，k 为常数。
3.⑵再用式分析磁密B m p Fe 。
A B m m =Φ⑶然后用式和变压器空载特性（也称磁化曲线）分析磁路中磁场强度H m 和导磁率μm m H B µ=变化情况。
三者关系为：若B m 增大，则H m 增大而μ减小；若B m 减小(↓)，则H m 减小而μ增大(↑)。

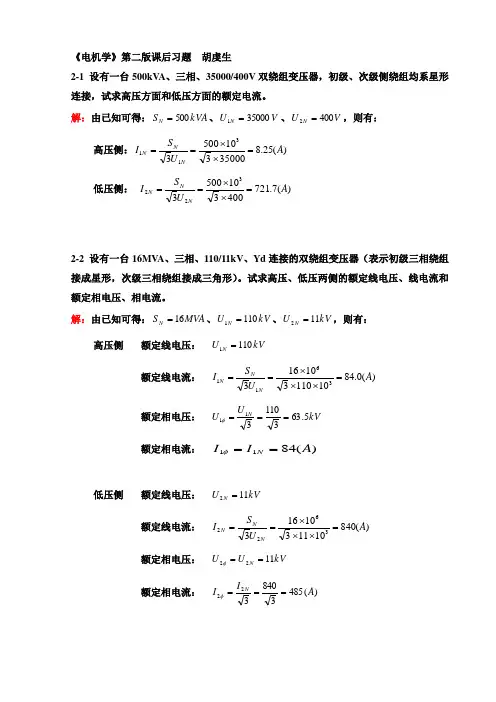

《电机学》第二版课后习题 胡虔生
《电机学》第二版课后习题 胡虔生2-1 设有一台500kV A 、三相、35000/400V 双绕组变压器，初级、次级侧绕组均系星形连接，试求高压方面和低压方面的额定电流。
解：由已知可得：kVA S N 500=、V U N 350001=、V U N 4002=，则有：高压侧：)(25.8350003105003311A U S I N N N =⨯⨯==低压侧： )(7.7214003105003322A U S I NNN =⨯⨯==2-2 设有一台16MV A 、三相、110/11kV 、Yd 连接的双绕组变压器（表示初级三相绕组接成星形，次级三相绕组接成三角形）。
试求高压、低压两侧的额定线电压、线电流和额定相电压、相电流。
解：由已知可得：MVA S N 16=、kV U N 1101=、kV U N 112=，则有：高压侧额定线电压： kV U N 1101= 额定线电流： )(0.84101103101633611A U S I NN N =⨯⨯⨯==额定相电压： kV U U N5.633110311===φ额定相电流： )(8411A I I N ==φ低压侧额定线电压： kV U N 112= 额定线电流： )(84010113101633622A U S I NN N =⨯⨯⨯==额定相电压： kV U U N 1122==φ 额定相电流： )(4853840322A I I N ===φ2-6、设有一台10kV 、2200/220V 、单相变压器，其参数如下：r 1=3.6Ω、r 2=0.036Ω、x k =x 1+x 2’=26Ω，在额定电压下的铁芯损耗p Fe =70W ，空载电流I 0为额定电流的5%。
假定一、二次侧绕组的漏抗如归算到同一方面时可作为相等，试求各参数的标么值，并绘出该变压器的T 形等效电路和近似等效电路。
解：在一次侧计算有：)(55.422001010311A U S I N N N=⨯==)(48455.42200111Ω===N N N I U Z 10220220021===N N U U kI 0=5%I 1N =0.05×4.55=0.228(A))(6.3036.010222'2Ω=⨯==r k r)(2.76.36.3'21Ω=+=+=r r r k)(0.27262.72222Ω=+=+=k k k x r Z∴ )(1347228.070220Ω===I p r Fe m)(9649228.0220000Ω===I U Z m )(9555134796492222Ω=-=-=m m m r Z x∴ 015.04842.71*===N k k Z r r 78.248413471*===N m m Z r r 054.0484261*===N k k Z x x 74.1948495551*===N m m Z x x 056.0484271*===N k k Z Z Z 94.1948496491*===N m m Z Z ZT 型等效电路 近似等效电路2-11、设有一台50kV A ，50 Hz ，6300/400V ，Yy 连接的三相铁芯式变压器，空载电流I 0=0.075I N ，空载损耗p 0＝350W ，短路电压u k*＝0.055，短路损耗p kN ＝1300W 。
《电机学》(华中科大出版社,辜承林,第二版)课后答案
第二章 直流电机 2．1 为什么直流发电机能发出直流电流？如果没有换向器，电机能不能发出直流电流？换向器与电刷共同把电枢导体中的交流电流，“换向”成直流电，如果没有换向器，电机不能发出直流电。
2．2 试判断下列情况下，电刷两端电压性质 （1）磁极固定，电刷与电枢同时旋转； （2）电枢固定，电刷与磁极同时旋转。
(1)交流 ∵电刷与电枢间相对静止，∴电刷两端的电压性质与电枢的相同。
（2）直流 电刷与磁极相对静止，∴电刷总是引出某一极性下的电枢电压，而电枢不动，磁场方向不变 ∴是直流。
2．3 在直流发电机中，为了把交流电动势转变成直流电压而采用了换向器装置；但在直流电动机中，加在电刷两端的电压已是直流电压，那么换向器有什么呢？ 直流电动机中，换向法把电刷两端的直流电压转换为电枢内的交流电，以使电枢无论旋转到N 极下，还是S 极下，都能产生同一方向的电磁转矩 2．4 直流电机结构的主要部件有哪几个？它们是用什么材料制成的，为什么？这些部件的功能是什么？有7个 主磁极 换向极， 机座 电刷 电枢铁心，电枢绕组，换向器 见备课笔记2．5 从原理上看，直流电机电枢绕组可以只有一个线圈做成，单实际的直流电机用很多线圈串联组成，为什么？是不是线圈愈多愈好？一个线圈产生的直流脉动太大，且感应电势或电磁力太小，线圈愈多，脉动愈小，但线圈也不能太多，因为电枢铁心表面不能开太多的槽，∴线圈太多，无处嵌放。
2．6 何谓主磁通？何谓漏磁通？漏磁通的大小与哪些因素有关？主磁通： 从主极铁心经气隙，电枢，再经过相邻主极下的气隙和主极铁心，最后经定子绕组磁轭闭合，同时交链励磁绕组和电枢绕组，在电枢中感应电动势，实现机电能量转换。
漏磁通： 有一小部分不穿过气隙进入电枢，而是经主极间的空气隙钉子磁轭闭合，不参与机电能量转换，δΦ与饱和系数有关。
2．7 什么是直流电机的磁化曲线？为什么电机的额定工作点一般设计在磁化曲线开始弯曲的所谓“膝点”附近？磁化曲线：00()f F Φ= 0Φ-主磁通，0F 励磁磁动势设计在低于“膝点”，则没有充分利用铁磁材料，即 同样的磁势产生较小的磁通0Φ，如交于“膝点”，则磁路饱和，浪费磁势，即使有较大的0F ，若磁通0Φ基本不变了，而我的需要是0Φ（根据E 和m T 公式）选在膝点附近好处：①材料利用较充分②可调性好③稳定性较好。
电机学第二版课后习题答案
电机学第二版胡虔生编习题集目录第1章绪论1第2章变压器的运行原理及理论分析2第3章三相变压器及运行12第4章三相变压器的不对称运行14第5章特种变压器19第6章交流绕组及其感应电动势24第7章交流绕组及其感应磁动势29第8章（略）33第9章三相异步电机的理论分析与运行特性33第1章 绪论（）P17：1-1解：T S B 53.1025.0003.02==Φ=π14.3748.155.1304048.153.130=⇒--=--x x H H 匝1400530214.37≈⨯⨯===πI l H I F N xP17：1-2 解：(1)匝16435.2434.139951.010453.151.030214.37721=+=⨯⨯+-⨯⨯=+=-ππN N N(2)设B 在（1.48~1.55）之间()()（与假设相符）486.1417.34180651.26913715.79570001.03023048.148.155.13040101045140037=⇒-+=⇒-⨯⨯⎥⎦⎤⎢⎣⎡+-⨯--+⨯⨯=⨯==--B B B B B NI F ππwb 10918.2025.0486.1BS 32-⨯=⨯==ΦπP18：1-4解：2621020m s -⨯=(1)t dt td dt dB NS dt d Ne 314cos 096.20314sin 8.010*******-=⨯⨯⨯-=-=Φ-=- (2)t dt dBNS dt d N e 314cos 048.1060cos -=︒-=Φ-=(3)s rad n /31006010002602πππ=⨯==Ω ()tcos cos 1cos 0t cos cos t Ω='='=+Ω=''θθθθθ则时，当，，则为时刻平面与磁力线夹角设ttt t t dtt t d dt dB NS dt d N e 314cos 72.104cos 096.20314sin 72.104sin 699.63100cos314sin 8.020200cos 2-=⋅⨯⨯-='-=Φ-=πθ第2章 变压器的运行原理及理论分析p42:2-1设有一台500kV A 、三相、 35000/400V 双绕组变压器，一、二次绕组均系星形连接，试求高压方面和低压方面的额定电流。
第3章 直流电机 《电机学(第2版)》王秀和、孙雨萍(习题解答)
第三章 直流电机习题解答3-1 直流电机铭牌上的额定功率是指输出功率还是输入功率？对发电机和电动机有什么不同？答：输出功率；对于电动机指轴上的输出机械功率，对于发电机指线段输出的电功率。
3-2. 一台p 对极的直流电机，采用单叠绕组，其电枢电阻为R ，若用同等数目的同样元件接成单波绕组时，电枢电阻应为多少？ 答：P 2R .解析：设单叠绕组时支路电阻为R 1 ，考虑到并联支路数2a =2p ，故有：12R R P=,则12R PR = ，单波绕组时，并联支路数2a=2,每条支路有p 个R 1 ,则每条支路电阻为22p R ，并联电阻为2p R 。
3-3.直流电机主磁路包括哪几部分？磁路未饱和时，励磁磁通势主要消耗在哪一部分？答：(N 极)，气隙，电枢齿，电枢磁轭，下一电枢齿，气隙，（S 极），定子磁轭，（N 极）；主要消耗在气隙。
3-4. 在直流发电机中，电刷顺电枢旋转方向移动一角度后，电枢反应的性质怎样？当电刷逆电枢旋转方向移动一角度，电枢反应的性质又是怎样？如果是电动机，在这两种情况下，电枢反应的性质怎样？答：当电刷偏离几何中性线时，除产生交轴电枢磁动势外，还会产生直轴磁动势。
对于发电机，当电刷顺电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有去磁作用。
当电刷逆电枢旋转方向移动一角度后，产生的交轴磁动势F aq 对主磁场的影响与电刷位于中性线时的电枢反应磁动势相同，产生的直轴电动势F ad 有助磁作用。
如果是电动机，两种情况下的影响与发电机恰好相反。
3-5. 直流电机电枢绕组元件内的电动势和电流是交流还是直流？为什么在稳态电压方程中不考虑元件本身的电感电动势？答：交流；因为在元件短距时，元件的两个边的电动势在一段时间内方向相反，使得元件的平均电动势稍有降低。
但直流电机中不允许元件短距太大，所以这个影响极小，故一般不考虑。
