人教版九年级物理 全册 第十六章 电压 电阻 单元综合测试(含答案)
第十六章 电压 电阻 单元综合测试题（含答案）
一．选择题（4*10=40分）
1.电阻是导体对电流的阻碍作用，所以（）
A．有电流通过导体就有电阻，没有电流通过导体就没有电阻
B．通过导体的电流逐渐增大，则导体的电阻也逐渐增大
C．导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的
D．导体的电阻只与导体的长度和横截面积有关
2.下列说法正确的是( )
A.有电压就一定有电流 B.有电流就一定有电压
C.有电源的电路中一定有电流 D.电流和电压总是同时存在的
3.用电压表分别测量同一电路中两盏电灯的电压,结果它们两端的电压相等,由此判断两盏电灯的连接方式是( )
A. 一定是串联 B. 一定是并联 C. 串联、并联都有可能 D. 无法判断
4. 两只相同的灯泡串联起来接在同一电源上,每只灯泡两端电压为U1;若把它们并联起来接在同一电源上,设每只灯泡两端电压为U2,那么下列判断正确的是( )
A.U1∶U2=2∶1 B.U1∶U2=1∶1 C.U1∶U2=1∶2 D.U1∶U2=1∶4
5.下列做法中,使电阻丝电阻变大的是( )
A. 把电阻丝拉长 B. 把电阻丝对折 C. 把电阻丝剪掉一段 D. 把电阻丝绕成螺线管
6.有a、b、c、d四根导线,其中a、b、c是铜线,d是镍铬合金线,a、b粗细相同,a比b短;b、c长度相同,b比c粗;d、c长短、粗细都一样,则四根导线按其电阻大小排列顺序应是( )
A.Ra>Rb>Rc>Rd B.Rd>Rc>Rb>Ra C.Rd>Ra>Rb>Rc D.Rc>Rb>Ra>Rd
7.某高速公路站对过往的超载货车实施计重收费,小明同学结合所学的物理知识设计了如图所示的称重表原理图,对于小明同学的设计你认为( )
A. 此设计可行,称重表由电流表改装
B. 此设计可行,称重表由电压表改装
C. 此设计不可行,当车辆越重时电路中电流越小
D. 此设计不可行,电路中的R1没有作用
8.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是( )
A.L1、L2都变暗 B.L1、L2都变亮
C.L1变暗,L2的亮度不变 D.L1变暗,L2变亮
9. 给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的长度的关系；②导体的电阻跟它的横截面积的关系；③导体的电阻跟它的材料的关系．利用上述实验器材，可以完成的研究课题是（ ）
A．只有① B．只有② C．①和② D．①、②和③
10. 甲变阻器标有“50Ω 1.5A”，乙变阻器标有“10Ω 2.5A”，两变阻器的瓷筒的粗细、长度一样，电阻线由同种合金材料制成，则（ ）
A．甲的电阻线较粗 B．乙的电阻线较粗
C．两变阻器的电阻线粗细相同 D．无法判定
二．填空题（4*5=20分）
11.电源的作用就是给用电器两端提供
;家庭电路两端的电压是
V.电视信号在天线上感应的电压约为0.1 mV= V.
12.如图所示,已知电源为四节新的干电池串联而成,电压表V1的读数为3.8 V,那么电压表V的读数是 V,V2的读数是 V。
13.将一根镍铬合金丝均匀拉长接入电路,其电阻将 ;若将这根镍铬合金丝对折后接入电路,其电阻将 。(均填“增大”“减小”或“不变”)
14.有一种用新型材料制成的电阻,小明通过实验探究该电阻大小与某个预想的因素是否有关。他将该电阻、电流表和开关串联起来,接在电源两端。先用冷风使电阻降温,闭合开关,观测电流表示数为I1,并记录,断开开关。再用热风使电阻升温,闭合开关,观测电流表示数为I2,并记录。他发现:I1 15.两个小灯泡串联在电路中，电源电压为16 V，现测得其中一个小灯泡两端的电压为6 V，通过这个小灯泡的电流为0.5 A，则另一个小灯泡两端的电压为_____V，通过它的电流为_____A。 三．解答题（共20分） 16.有一种自动测定油箱内油面高度的装置如图所示,油量表是由电流表改装而成的,R是滑动变阻器,它的金属滑片是杠杆的一端。从油量表指针所指的刻度,就可以知道油箱内油面的高度或存油量,请简要说明它的工作原理。 17.图中给出了几种元件，在图上用笔画线表示导线把电路元件连接起来，要求L1、L2并联，用滑动变阻器改变通过L2的电流大小，滑片P向右移动时灯L2变亮． 18.如图所示的是“用滑动变阻器改变灯泡的亮度”的实验电路．要求L1与L2工作互不影响，滑动变阻器只控制L1的亮度，且滑片P向左滑动时L1变亮．请你用铅笔画线表示导线完成电路的连接，并在虚线方框中画出对应的电路图． 19.如图20所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①电压表测小灯泡两端电压； ②闭合开关S，向端移动滑动变阻器的滑片P，小灯泡变亮。 20.蓝兰在探究“串联电路各部分电路的电压与总电压的关系”的实验中，已选用的器材是：电源一个，电压恒定为6V；开关一个；小灯泡L1、L2，分别标有“2.5V0.5A”和“3.8V0.5A“；电压表一个；导线若干． （1）蓝兰按图1连好电路，闭合开关S，电压表的示数如图2所示，则此时L1两端的电压是______V． （2）蓝兰测量L2两端的电压时，只把电压表与A点连接的接线柱改接到C点．这样做______（选填“能”或“不能”）测量L2两端的电压，原因是______． （3）测量AC间的电压UAC时，电压表量程应选用______． （4）为了方便进行多次实验，还必须添加的一种器材是______，其作用是______ 21.小明做实验时，连接了如图所示的电路，S闭合时，三块电表的示数记录为0.3 A、3 V、5 V，但当时没有记录清楚每个数据对应哪一块电表。请你根据电路图和记录的数据，分别计算出通过灯L1和通过灯L2的电流和各自两端的电压值。 参考答案： 一．选择题 1. C 2.B 3.C 4.C 5.A 6.B 7.A 8.C 9.C 10.B 二．填空 11.电压;220;1×10-4 12.6 2.2 13. 增大；减小 14. 电阻的温度 15.10 0.5 三．解答题 16.当油面升高时，浮标位置升高，滑动变阻器触点下移，变阻器连入电路的阻值变小，电流表示数变大，把电流表表盘的刻度转换成油面高度或油箱内油的体积，就可以知道油箱内的存油量。 17.【考点】实物的电路连接． 【专题】作图题；电流和电路． 【分析】两灯泡并联，用滑动变阻器改变通过L2的电流大小说明滑动变阻器只与L2串联，滑片P向右移动时灯L2变亮说明电路中的电流变大，电路的总电阻变小，滑动变阻器接入电路的电阻变小，故必须把右下方接线柱接入电路． 【解答】解：滑动变阻器按一上一下的原则与灯泡L2串联，且必须把右下方接线柱接入电路；然后它们再与灯泡L1并联，开关在干路上，如下图所示： 【点评】本题考查了连接实物电路图，根据题意确定各电路元件的连接方式是正确解题的关键． 18.【考点】串、并联电路的设计． 【专题】作图题；电流和电路． 【分析】滑动变阻器调节灯泡L1的亮度说明滑动变阻器与灯泡L1串联，当滑片P向左移动时灯泡L1变亮说明接入电路的电阻变小，即滑动变阻器的左下方接线柱必需接入电路中、任意上方接线柱接入电路中；据此连接实物图和画出电路图． 【解答】解：使滑动变阻器的A接线柱与电源正极相连，上方任一接线柱与灯泡的左接线柱相连；实物图如下图所示： 根据实物图可知，电流从电源正极开始分支，一支经过滑动变阻器和灯泡L1，另一支经过L2，然后两路共同经过开关回到电源负极，电路图如下图所示： 【点评】本题考查实物图的连接和根据实物图画电路图的能力，关键明白题意的要求，知道电路中各个用电器的连接方式，难点是滑动变阻器的连接． 19.如图2所示。 图2 解析：滑动变阻器的滑片向a端移动时小灯泡变亮，说明滑动变阻器与小灯泡串联且滑动变阻器接入电路中的电阻变小，即左下方接线柱必须接入电路中，电压表测量小灯泡两端的电压，说明电压表并联在小灯泡的两端，据此连接实物图中尚未连接的两根导线。 20.【答案】（1）2.4；（2）不能；电压表正负接线柱接反；（3）0～15V；（4）滑动变阻器；改变电路中的电流（电压）． 【解析】（1）电压表的量程为0～3V，分度值为0.1V，示数为2.4V； （2）只把电压表与A点连接的接线柱改接到C点，这样电压表的正负接线柱接法错误，不能测出L2两端的电压； （3）AC两端的电压等于电源电压，等于6V，所以电压表应选择0～15V的量程； （4）为了方便进行多次实验，可在电路中串联滑动变阻器来改变电路中的电流或电压． 21.解：由图可知，L1与L2串联，V1测电源电压，V2测L1电压，说明V1表示数为5 V，V2表示数为3 V。则灯L1电流I1＝0.3 A，灯L1电压U1＝3 V，灯L2电流I2＝0.3 A，灯L2电压U2＝U－U1＝5 V－3 V＝2 V
人教版九年级物理《第十六章电压 电阻》练习题含答案)
1 图6-31 人教版九年级物理《第十六章电压 电阻》练习题
一 。选择题(40分)
1．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极，做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？（ ）
A．3V B．220V C．1.5V D．0.2V
2．关于电源，下列说法中正确的是( )
A．是提供电荷量的装置 B．是提供电流的装置
C．是提供电压的装置 D．是提供用电器的装置
3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．无法判断.
*4．如图6-31所示，电源电压为6V，当开关S闭合后，只有一灯泡发光，且电压表示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路
5．图6-32所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）
A．L1短路 B．L2短路
C．L1断路 D．L2断路
6．由同种材料制成的三根电阻丝，已知它们的长度关系L1＞L2＝L3，横截面积的关系为S1=S2＜S3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附答案
第 1 页 共 9 页 人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附答案
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．如图所示，当开关S1断开，S2接通时，电压表读数为3V，当开关S1接通，S2断开时，电压表的示数为1.6V。那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（ ）
A．1.6V，3V B．1.4V，1.6V
C．3V，1.4V D．3V，1.6V
2．如图所示，电源电压不变，同时闭合开关S和1S，待电路稳定后再断开1S，则（ ）
A．电流表A的示数减小，电流表1A的示数不变，电压表V的示数不变
B．电流表A的示数不变，电流表1A的示数增大，电压表V的示数减小
C．电流表A的示数减小，电流表1A的示数减小，电压表V的示数不变
D．电流表A的示数增大、电流表1A的示数不变、电压表V的示数不变
3．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。若电路中只有一处发生断路故障，则断路的位置是（ ）
电压表接入点 a、b a、c a、d a、e 第 2 页 共 9 页 电压表示数/VU 0 4.5 4.5 4.5
A．a、b之间 B．b、c之间
C．c、d之间 D．d、e之间
4．由欧姆定律UIR变形可得URI则以下说法正确的是（ ）
A．导体的电阻跟由它两端的电压和通过的电流决定
B．导体的电阻跟通过它的电流成反比
C．导体的电阻跟它两端的电压和通过它的电流无关
D．导体两端的电压为零时，因为没有电流通过导体，所以导体的电阻为零。
5．用如图甲所示的电路探究串联电路的电压特点。关于该实验，下列说法中正确的是（ ）
A．1L和2L灯泡规格应相同
B．闭合开关前，电压表指针如图乙所示，说明电压表要校零
人教版九年级物理全一册《第十六章电压电阻》单元检测卷(含答案)
第 1 页 共 7 页 人教版九年级物理全一册《第十六章电压电阻》单元检测卷（含答案)
学校:___________班级：___________姓名：___________考号：___________
一、选择题
1．如图所示的铝芯电缆是一种输电导线。在某村输电线路改造工程中，更换的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的（ ）
A．铝芯更细 B．铝芯更粗 C．绝缘皮更薄 D．绝缘皮更厚
2．小明利用两个规格不同的小灯泡，设计了如图所示的电路，同时探究串联电路中的电流和电压规律，在某组实验中，测出了a、b、c三点的电流，以及ab、bc、ac间的电压，则下列选项中，符合现实的是（ ）
A．Uac=Uab=Ubc B．Uac>Uab=Ubc C．Ia>Ib>Ic D．Ia=Ib=Ic
3．如图所示，在连接导线时，需要将导线紧密缠绕多圈，主要是为了通过改变（ ）
A．导体横截面积，减小电阻 B．导体长度，增大电阻
C．导体材料，减小电阻 D．导体温度，增大电阻
4．晓莉同学用两节新干电池、两只小灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关S进行实验，下列判断不正确的是（ ）
A．若灯L1断路，则L2亮，电流表无示数，电压表示数接近3.0V
B．若灯L1短路，则L2亮，电流表有示数，电压表无示数
C．若灯L2短路，则L1亮，电流表有示数，电压表示数接近3.0V 第 2 页 共 7 页 D．若灯L2断路，则L1不亮，电流表无示数，电压表也无示数
5．关于电压和电阻，下列说法正确的是（ ）
A．一根导线从电路中拆下来，它的电阻变为0 B．导体中有电流通过时，导体才有电阻
C．电路两端有电压，电路中就一定有电流 D．用电器中有电流，用电器两端就一定有电压
6．如图所示电路，开关S闭合后电路正常工作。一段时间后其中一盏灯突然熄灭，两只电表的示数均变大，这可能是（ ）
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(附答案)
第 1 页 共 9 页 人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（ ）
A．电压表V示数变小
B．小灯泡L的亮度变暗
C．电压表V与电流表A1示数的比值变大
D．电压表V与电流表A2示数的乘积变大
2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（ ）
A．电压表不能直接并在电源两端
B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连
C．实验得到的结论为：串联电路电压处处相等
D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律
3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（ ）
A．连入变阻器时，应使滑片位于变阻器值最大的位置
B．开关、安培表应接在靠近电源电流流出的一端
C．连接电路过程中开关必须是断开的
D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出
4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（ ） 第 2 页 共 9 页
A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V
5．如图所示为滑动变阻器连入电路的几种情况的示意图。当滑片P向左滑动时，连入电路的电阻值变大的图是（ ）
A． B．
C． D．
6．一根导线的电阻为R，以下能使该导线电阻增大的是（ ）
A．将导线拉长后连入电路 B．将导线对折后连入电路
C．增大导线两端的电压 D．减小导线两端的电压
7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。下列关于电路故障的分析正确的是（ ）

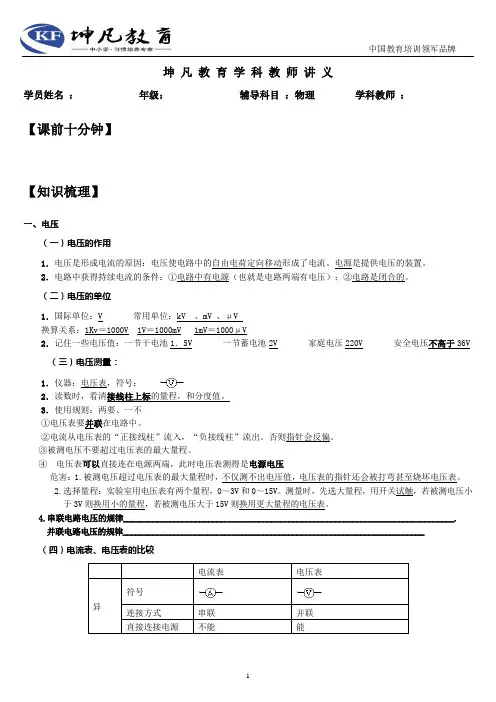

九年级物理第十六章电压电阻复习教案
中国教育培训领军品牌
1 坤
凡
教
育
学
科
教
师 讲 义
学员姓名 ： 年级： 辅导科目 ：物理 学科教师 ：
【课前十分钟】
【知识梳理】
一、电压
（一）电压的作用
1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。
2．电路中获得持续电流的条件：①电路中有电源（也就是电路两端有电压）；②电路是闭合的。
（二）电压的单位
1．国际单位：V 常用单位：kV 、mV 、μV
换算关系：1Kv＝1000V 1V＝1000mV 1mV＝1000μV
2．记住一些电压值：一节干电池1．5V 一节蓄电池2V 家庭电压220V 安全电压不高于36V
（三）电压测量：
1．仪器：电压表，符号：
2．读数时，看清接线柱上标的量程，和分度值。
3．使用规则：两要、一不
①电压表要并联在电路中。
②电流从电压表的“正接线柱”流入，“负接线柱”流出。否则指针会反偏。
③被测电压不要超过电压表的最大量程。
④ 电压表可以直接连在电源两端，此时电压表测得是电源电压
危害：1.被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
2.选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，用开关试触，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。
4.串联电路电压的规律______________________________________________________________________________.
并联电路电压的规律_______________________________________________________________________
人教版九年级物理全一册《第十六章电压和电阻》单元测试卷(附答案)
第 1 页 共 7 页 人教版九年级物理全一册《第十六章电压和电阻》单元测试卷(附答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．上海世博会很多的照明灯是LED灯，LED灯是一种新型的高效节能光源，它的核元件是发光二极管。现在用的二极管主要是由下列哪种材料制成的
A．陶瓷材料 B．金属材料 C．半导体材料 D．纳米材料
2．如图所示，小灯泡正常发光，若只将小灯泡与电流表位置互换，则（ ）
A．电流表被烧坏 B．电压表的示数接近零
C．小灯泡被烧坏 D．电压表被烧坏
3．以下有关物理方面的常识，说法错误的是（ ）
A．由于构成物体的分子很小，所以人们通常以10-10m为单位来量度分子大小
B．学校实验室用的小灯泡正常工作的电流约为200mA
C．我国家庭电路的电压为220V，一节新干电池的电压为1.5V，对人体的安全电压为36V
D．我国新疆气候特点是昼夜温差大，原因是那里非常缺水，水的比热容比干泥土大导致的
4．如图所示的电路中，甲、乙是电流表或电压表，下列说法正确的是（ ）
A．闭合开关S，若甲、乙都是电流表，则两灯都发光
B．闭合开关S，若甲、乙都是电压表，则两灯都发光
C．断开开关S，若甲、乙都是电流表，则两灯都不发光
D．断开开关S，若甲、乙都是电压表，则两灯都发光
5．小明同学用两个规格相同的灯泡按照图所示的电路进行实验探究。当开关闭合时只有一个灯发光，电压表示数为零，且电路只有一处故障，下列对故障的原因分析正确的是（ ） 第 2 页 共 7 页
A．L1灯短路 B．L1灯断路 C．L2灯短路 D．L2灯断路
6．如图甲是身高、体重测量仪，电路原理如图乙所示。当体检者站在测量台上时，电压表、电流表分别显示身高和体重。压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析正确的是
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案)
第 1 页 共 8 页 人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（ ）
A． B．
C． D．
2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。若电源电压为6V，则灯泡L2两端的电压为（ ）
A．4V B．3V C．2V D．5V
4．下列关于电压值的说法正确的是（ ） 第 2 页 共 8 页 A．手机电池电压约为220V B．我国家庭电路的电压是36V
C．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V
5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（ ）
A． B． C． D．
6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（ ）
A．电压表只能测量灯L2两端电压
B．若S1、S2都闭合，电流表测量干路电流
C．若先闭合S1，再闭合S2，电流表示数变大
D．若先闭合S1，再闭合S2，电压表示数变大
7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（ ）
A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大
B．乙图中，是柴油机的做功冲程，内能转化为机械能
C．丙图中，对电灯的钨丝加热，灯泡将变暗 第 3 页 共 8 页 D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些
8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（ ）
新人教版九年级物理第16章_电压和电阻单元测试(含答案)
新人教版九年级物理第16章 电压和电阻单元测试（含答案）
一、选择题（共15小题）
1．如图所示，电路中的电源的电动势为E、内电阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1、L2、L3的亮度变化情况是（ ）
A． L1灯变亮，L2灯变暗，L3灯变亮 B． L1灯变暗，L2灯变亮，L3灯变暗
C． L1、L2两灯都变亮，L3灯变暗 D． L1、L2两灯都变暗，L3灯变亮
2．（2006•荔湾区二模）如图所示是一位同学为测量小灯泡的电阻而连的电路，其中有错，下列哪个能将错误的给予纠正（ ）
A． 导线①接滑动变阻器的A点，同时将导线②③在灯泡处的接线柱对调
B． 导线①接滑动变阻器的B点，同时将导线④⑤在电流表的接线柱对调
C． 导线①接滑动变阻器的A点，同时将导线④⑤在电流表的接线柱对调
D． 导线①接滑动变阻器的A点或B点，其他导线不动
3．如图所示电路，两个小灯泡完全相同，闭合开关，电压表示数是3V．当开关断开时下列说法正确的是（ ）
A． 只有L1亮 B． 只有L2熄灭
C． 电压表的示数为6V D． 电压表的示数为3V
4．如图所示的电路中，电源电压恒定为6V，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，当开关S闭合，滑动变阻器的滑片由b端移到a端的过程中，下列说法中正确的是（ ）
A． 电压表的示数变大，电流表的示数变小
B． 电压表和电流表的比值变小
C． 电流表的示数由0.1A变为0.6A
D． 电压表的示数由6V变为1V
5．（2011•遂宁）如图所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（ ）
A． I1＞I2，U1＞U2
人教版九年级物理全一册《第十六章电压电阻》单元测试卷(含答案)
第 1 页 共 8 页 人教版九年级物理全一册《第十六章电压电阻》单元测试卷（含答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．关于电压、电流和电阻，下列说法正确的是（ ）
A．当通过导体的电流是原来的2倍时，导体的电阻是原来的0.5倍
B．电路中只要有电压，就会有电流
C．横截面积相同的两段铜导线，长的铜导线电阻大（忽略温度的影响）
D．电流的方向总是由电源的正极流向负极
2．某中学的同学们发明的“超市购物秒结算”系统，在市青少年科技创新大赛上荣获一等奖，如图所示就是安装了这种系统的购物车。下列分析不正确的是（ ）
A．购物车受到的重力和地面对车的支持力是一对平衡力
B．购物车的主体结构用的金属是导体
C．购物车从静止到运动的过程中，车中的商品惯性不变
D．商品从货物架放入购物车的过程中，商品的运动状态发生了改变
3．小明用如图器材来探究“电阻的大小与什么因素有关”，三根金属线横截面积相同，其中①和①长度相等，①和①合金材料相同（夹子只能夹在接线柱上）。实验中（ ）
A．选择①和①金属线能探究导体电阻大小与材料的关系
B．电流表示数越大，表明接入电路中的金属线的电阻越大
C．探究电阻的大小是否跟导线的长度有关应选择金属线①和①
D．利用该线路板能探究电阻的大小是否跟导体的横截面积有关
4．如图所示，A为导线，𝐵𝑀、CN为两根相同的电阻丝，下列说法不正确的是 第 2 页 共 8 页
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度不变
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P无论怎样移动灯泡亮度不变
5．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（ ）
A．1L、2L两端电压相等
B．1L、2L的亮度一定相同
新人教版九年级物理第16章_电压和电阻单元测试
新人教版九年级物理第16章 电压和电阻单元测试
一、选择题（共15小题）
1．如图所示，电路中的电源的电动势为E、内电阻为r，开关S闭合后，当滑动变阻器的滑片P从滑动变阻器R的中点位置向左滑动时，小灯泡L1、L2、L3的亮度变化情况是（ ）
A． L1灯变亮，L2灯变暗，L3灯变亮
B． L1灯变暗，L2灯变亮，L3灯变暗
C． L1、L2两灯都变亮，L3灯变暗 D． L1、L2两灯都变暗，L3灯变亮
2．（2006•荔湾区二模）如图所示是一位同学为测量小灯泡的电阻而连的电路，其中有错，下列哪个能将错误的给予纠正（ ）
A．
导线①接滑动变阻器的A点，同时将导线②③在灯泡处的接线柱对调
B． 导线①接滑动变阻器的B点，同时将导线④⑤在电流表的接线柱对调
C． 导线①接滑动变阻器的A点，同时将导线④⑤在电流表的接线柱对调
D． 导线①接滑动变阻器的A点或B点，其他导线不动
3．如图所示电路，两个小灯泡完全相同，闭合开关，电压表示数是3V．当开关断开时下列说法正确的是（ ）
A． 只有L1亮 B． 只有L2熄灭
C． 电压表的示数为6V D． 电压表的示数为3V
4．如图所示的电路中，电源电压恒定为6V，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，当开关S闭合，滑动变阻器的滑片由b端移到a端的过程中，下列说法中正确的是（ ） 2
A． 电压表的示数变大，电流表的示数变小
B． 电压表和电流表的比值变小
C． 电流表的示数由0.1A变为0.6A
D． 电压表的示数由6V变为1V
5．（2011•遂宁）如图所示电路，电源两端的电压一定，当开关s1闭合、s2断开时，电流表和电压表示数分别为I1、U1；当再闭合s2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（ ）
A． I1＞I2，U1＞U2
B． I1＞I2，U1大于、小于或等于U2都有可能
