中石油华东14秋《建筑制图》在线作业(一)答案
大工14秋《建筑制图》在线作业1答案
建筑制图大工14秋《建筑制图》在线作业1一,单选题1. 某两条直线在两个投影面上的投影平行，在另一个投影面上的投影相交，则二者（）。
A. 平行B. 交叉C. 相交D. 以上选项均不正确?正确答案：B2. 下面关于正平面的论述，错误的是（）。
A. V面投影反映实形B. H面投影积聚为直线C. W面投影积聚为直线D. H面投影反映实形?正确答案：D3. 三视图投影规律中的“长对正”是指（）。
A. 正立面图与平面图的长度相等且对正B. 正立面图与侧立面图的长度相等且对正C. 侧立面图与平面图的长度相等且对正D. 以上选项均不正确?正确答案：A4. 空间某两直线的三面投影均相交，其交点不符合点的投影规律，则这两条直线的位置关系为（）。
A. 平行B. 相交C. 交叉D. 垂直?正确答案：C5. 一般位置直线的三面投影均（）实长。
A. 大于B. 等于C. 小于D. 大小关系不确定?正确答案：C二,多选题1. 下列关于三视图投影规律的说法中，正确的有（）。
A. 长平齐B. 宽相等C. 长对正D. 高平齐?正确答案：BCD2. 平面图可以反映形体的（）。
A. 前后B. 左右C. 上下D. 体积?正确答案：AB三,判断题1. 斜投影的投影线相交于一点。
A. 错误B. 正确?正确答案：A2. 垂直于圆锥轴线的平面截圆锥，所得截交线为圆形。
A. 错误B. 正确?正确答案：B3. 水平线垂直于V面。
A. 错误B. 正确?正确答案：A4. 两条平行直线在V面上的投影可能相交。
A. 错误B. 正确?正确答案：A5. 物体上平行于直角坐标轴的直线段投影到轴测投影面上的长度与其相应的原长之比称为轴向伸缩系数。
A. 错误B. 正确?正确答案：B6. 若一直线垂直于平面内任意两条相交直线，则该直线垂直于该平面内的一切直线。
A. 错误B. 正确?正确答案：B7. 五棱柱的截交线不可能是四边形。
A. 错误B. 正确?正确答案：A8. 正平线平行于V面。
建筑制图与识图实训作业1-4答案
建筑制图与识图实训作业1-4答案制图基本规定和图样画法1．考核知识点：图线规定、比例；识别和绘制建筑材料图例；绘剖视和断面图。
2．常见错误：部视图和断面图的区别。
3．提示答案和解题思路、方法：这一次有色字为作答。
有图，打开文件时，请稍候。
1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
（5分）2、注出窗立面图的比例。
（3分）3、根据所给的比例，注出外墙板长和高的实际尺寸。
（3分）4、作出下列建筑形体的剖面图与断面图。
（共64分）(1) （10分）空间分析：答案：作图解该题时，首先要明确以下三点：(1)剖切是假想的，目的是为了清楚地表达物体内部形状。
故除了剖面图或断面图外，其他视图仍按未剖切前的整个物体画出。
同一物体若需要几个剖面图或断面图来表示，可进行几次部切，且互不影响；在每一次剖切前，都应按整个物体进行考虑。
(2)为使图样层次，分明，在剖切面与物体接触的部分(即断面)要画出相应的材料图例，在没有说明是什么材料时，一般一律画成与水平方向成45°斜线的细实线，且应间隔均匀，疏密适度。
(3)注意剖面图与断面图的区别。
断面图只画了剖切面接触的断面形状，编号1写在剖切位置线下侧，表示它的投射方向。
1—1剖面图除画出断面的图形外，还画出了沿投射方向看到的部分，投射方向直接由投射方向线示出。
剖面图和断面图的名称用相应的编号代替注写在相应的图样下方，如图中图名的标注。
(2)作形体的半剖面图（5分）答案：(3)补绘1－1剖面图。
（10分）(4)补绘2－2剖面图（雨篷的材料为钢筋混凝土）。
（10分）答案：（5）补绘2-2剖面图。
（10分）答案：（6）补绘1—1、2—2、3—3断面图。
（9分）答案：（7）补画1—1阶梯剖面图。
（10分）5、简答题（每小题5分，共25分）（1）土木工程制图中的图线有几种？其用途有何不同？(见建筑制图实训教材第17页)（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？(见建筑制图基础教材第11～12页)（3）图名有何作用？在注写图名时要注意哪些规定？(见建筑制图基础教材第164～165页)（4）剖面图与断面图的主要区别是什么？两者又有何联系？①画法上的区别：(见建筑制图基础教材第173页)②标注上的区别：图7-7(见建筑制图基础教材第168页)和图7-17(见建筑制图基础教材第168页)（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？(见建筑制图基础教材第175页)《建筑制图实训》课程作业讲评(2)重庆电大远程教育导学中心理工导学部胡敬佩建筑结构施工图1．考核知识点：钢筋的表示法；钢筋混凝土结构图的画法；钢筋断面图及钢筋详图的画法。
华东《建筑制图》2020年春季学期在线作业(一)答卷【标准答案】
《建筑制图》2020年春季学期在线作业（一）
试卷总分:100 得分:100
一、判断题 (共 20 道试题,共 100 分)
1.题目如上{图}
答案:正确
2.标注尺寸时，可以用中心线、轮廓线作为尺寸界线。
（）
答案:正确
3.单（双）点长画线的两端既可以是画线，也可以是点。
（）
答案:错误
4.虚线与其它图线相交时，既可以是线段相交，也可以是间隔相交。
（）
答案:错误
5.若梁的上部或下部配置的钢筋不同时，角部钢筋应放在前面，内侧钢筋放在后面，中间用“＋”相连。
（）
答案:正确
6.当某处标高低于零点标高时，应在数字前加“-”号；当某处标高高于零点标高时，应在数字前加“+”号。
（）
答案:错误
7.标高符号在总平面图中和其它平面图中是相同的。
（）
答案:错误
8.定位轴线编号的圆圈用粗实线表示，直径为8-10mm。
（）
答案:错误
9.单点长画线与单点长画线相交，或单点长画线与其它图线相交时，应交于画线处。
（）
答案:正确
10.所谓单向板就是只在一个方向上传递荷载的板，所以只需在此方向上配置钢筋。
（）
答案:错误
11.在施工图上表达材料图例时，钢筋混凝土与混凝土的图例是相同的。
（）
答案:错误
12.图样上的尺寸，一律以mm为单位。
（）
答案:错误
13.带肋钢筋为了加强与混凝土之间的粘结，保证具有较强的粘结力，两端也必须。
《建筑制图与识图》在线作业一.8A281A1F-EF73-
《建筑制图与识图》在线作业一
组合体尺寸标注时，尺寸尽可能标注在图形之外，但是为了避免尺寸界线过长或与过多的图形相交，在不影响图形清晰的情况下，也可以标注在图形内部。
A:对
B:错
答案：A
若两平面内任意一对相交直线对应平行，则两平面相互平行。
A:对
B:错
答案：A
在施工图中某配电线路上标有这样的符号：3—BLV(3×20+1×8) G40－PA，其中BLV表示（）
A:铜芯塑料线
B:铝芯橡胶线
C:铝芯塑料线
D:铝芯玻璃丝橡皮线
答案：C
某三边形图形与V面倾斜，该平面的V面投影为（）
A:平面的相似形
B:平面的类似形
C:平面的实形
D:一直线
答案：B
为了增加坡面图形的明显性，在坡面画上长短相间的示坡线，其方向与等高线（），且画在（）的一侧。
A:平行、低
B:垂直、低
C:平行、高
D:垂直、高
答案：D
用叠加法作平面立体的正等轴测图，当叠加的两平面连续成一平面时，两平面间还需要右界线。
A:对
B:错。
《建筑制图》1答案
一、单选题（共 40 道试题，共 80 分。
）V1. 在施工图中,C代表A. 门B. 窗C. 梁D. 柱正确答案：B 满分：2 分2. 在钢筋混凝土构件代号中, “ GL”是表示A. 圈梁B. 过梁C. 连系梁D. 基础梁正确答案：B 满分：2 分3. 立面图不能按（## ）方式命名A. 朝向B. .轴线C. 色彩D. 主出入口正确答案：C 满分：2 分4. 主要用来确定新建房屋的位置、朝向以及周边环境关系的是A. 建筑平面图B. 建筑立面图C. 总平面图D. 功能分区图正确答案：C 满分：2 分5. 7-9层的住宅属于A. 低层B. 多层C. 中高层D. 高层正确答案：C 满分：2 分6. 房屋建筑制图标准规定，粗实线一般用于A. 主要可见轮廓线B. 可见轮廓线C. 不可见轮廓线D. 可见轮廓线及图例线正确答案：A 满分：2 分7. 基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( ## )反映出来A. 基础平面图B. 基础剖面图C. 基础详图D. 总平面图正确答案：B 满分：2 分8. 建筑平面图中的中心线、对称一般应用A. 细实线B. 细虚线C. 细单点长画线D. 吸双点画线正确答案：C 满分：2 分9. 有一栋房屋在图上量得长度为50##m，用的是1:100比例,其实际长度是A. 5mB. 50mC. 500mD. 5000m正确答案：B 满分：2 分10. 建筑施工图中除了标高用到了m做单位还有(##)用到了m作单位A. 底层平面层B. 标准层C. 立面图D. 总平面图正确答案：D 满分：2 分11. 水平投影和侧面投影应满足（）的投影规律A. 长对正B. 宽相等C. 高平齐D. 长、宽、高都相等正确答案：B 满分：2 分12. 当比例为1:50时，图上量得长度为30mm，实际长度为(##)mA. 1.5B. 15C. 0.15D. 30正确答案：A 满分：2 分13. 建筑剖面图剖切符号一般应标注在A. 标准层平面B. 底层平面C. 顶层平面D. 其他正确答案：B 满分：2 分14. 关于标高，下列（## ）的说法是错误的A. 负标高应注“－”B. 正标高应注“＋”C. . 正标高不注“＋”D. 零标高应注“±”正确答案：C 满分：2 分15. 在钢筋混凝土构件代号中, “ JL”是表示A. 圈梁B. 过梁C. 连系梁D. 基础梁正确答案：D 满分：2 分16. 在施工图中,M代表A. 窗B. 墙C. 梁D. 门正确答案：D 满分：2 分17. 建筑施工图中定位轴线端部的圆用细实线绘制，直径为A. 8-10mmB. 11-12mmC. 5-7mmD. 12-14mm正确答案：A 满分：2 分18. 下列建筑中不属于公共建筑的是A. 学校B. 旅社C. 医院D. 宿舍正确答案：D 满分：2 分19. 结构施工图中的楼梯梁的代号为A. GLB.C. LD. JLE. TL正确答案：D 满分：2 分20. 梁编号KL5（3##）表示A. 框架梁KL5共有3跨，其中一端有悬挑B. 框架梁KL5共有5跨，其中两端有悬挑C. 框架梁KL5共有4跨，其中一端有悬挑D. 框架梁KL5共有4跨，其中两端有悬挑正确答案：A 满分：2 分21. 标高符号的三角形为等腰直角三角形，髙约（##）mmA. 3B. 5C. 6D. 8正确答案：A 满分：2 分22. 建筑施工图上一般注明的标高是A. 绝对标高B. 相对标高C. 绝对标高和相对标高D. 要看图纸上的说明正确答案：B 满分：2 分23. 建筑物结构承重可分为A. 墙承重式框架结构B. 墙承重式C. 、半框架结构，框架结构D. 墙承重式、框架结构、空间结构、半框架结构正确答案：D 满分：2 分24. 绘图板的工作边为A. 短边B. 长边C. 两边都是D. 无工作边正确答案：A 满分：2 分25. 不属于建筑平面图的是A. 基础平面图B. 底层平面图C. 标准层平面图D. 屋顶平面图正确答案：A 满分：2 分26. 钢筋工程施工中要看懂A. 总平面图B. 土建施工图C. 结构施工图D. 土建施工图与结构施工图正确答案：C 满分：2 分27. 图样上的尺寸数字代表的是A.B. 、实际尺寸C. 、图线的长度尺寸D. 、随比例变化的尺寸E. 、其他正确答案：A 满分：2 分28. 结构施工图中的圈梁表示A. GLB. QLD. KL正确答案：B 满分：2 分29. 工程图纸一般是采用（##）原理绘制A. 中心投影法B. 平行投影法C. 斜投影图D. 正投影图正确答案：D 满分：2 分30. 墙体是房屋的一个重要组成部分，按墙的平面位置不同分为A. 纵墙与横墙B. 外墙和内墙C. 承重墙与非承重墙D. 砖墙与钢筋混凝土墙正确答案：B 满分：2 分31. 正等测轴侧图的轴向缩短系数正确的是A. 1.2B. 1.0C. 0.82D. 0.5正确答案：C 满分：2 分32. 房屋结构中框架代号为A. KJB. GJC. JD. ZJ正确答案：A 满分：2 分33. 一级建筑的耐久年限为（## ）年B. 25-50C. 50-100D. 100以上正确答案：D 满分：2 分34. 下列叙述中不正确的是A. 3%表示长度为100.高度为3的坡度倾斜度B. 指北针一般画在总平面图和底层平面图上C. 总平面图中的尺寸单位为毫米，标高尺寸单位为米D. 总平面图的所有尺寸单位均为米，标注至小数点后二位正确答案：C 满分：2 分35. 在施工中,L代表A. 板B. 柱C. 梁D. 墙正确答案：C 满分：2 分36. 填充不得穿越尺寸数字，不可避免时。

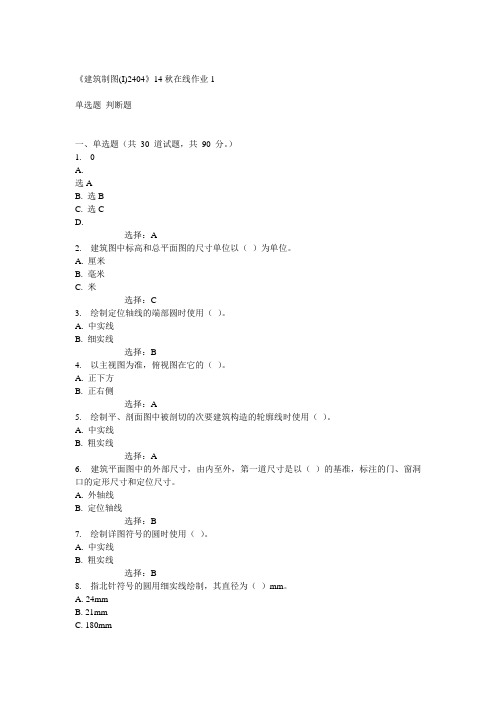

14秋《建筑制图(I)2404》14秋在线作业1答案
《建筑制图(I)2404》14秋在线作业1
单选题判断题
一、单选题（共30 道试题，共90 分。
）
1. 0
A.
选A
B. 选B
C. 选C
D.
-----------------选择：A
2. 建筑图中标高和总平面图的尺寸单位以（）为单位。
A. 厘米
B. 毫米
C. 米
-----------------选择：C
3. 绘制定位轴线的端部圆时使用（）。
A. 中实线
B. 细实线
-----------------选择：B
4. 以主视图为准，俯视图在它的（）。
A. 正下方
B. 正右侧
-----------------选择：A
5. 绘制平、剖面图中被剖切的次要建筑构造的轮廓线时使用（）。
A. 中实线
B. 粗实线
-----------------选择：A
6. 建筑平面图中的外部尺寸，由内至外，第一道尺寸是以（）的基准，标注的门、窗洞口的定形尺寸和定位尺寸。
A. 外轴线
B. 定位轴线
-----------------选择：B
7. 绘制详图符号的圆时使用（）。
A. 中实线
B. 粗实线
-----------------选择：B
8. 指北针符号的圆用细实线绘制，其直径为（）mm。
A. 24mm
B. 21mm
C. 180mm。
建筑制图与识图实训作业1-4答案
建筑制图与识图实训作业1-4答案建筑制图与识图实训作业1-4答案制图基本规定和图样画法1．考核知识点：图线规定、比例；识别和绘制建筑材料图例；绘剖视和断面图。
2．常见错误：部视图和断面图的区别。
3．提示答案和解题思路、方法：这一次有色字为作答。
有图，打开文件时，请稍候。
1、写出图中指出的图线的名称，以及当b=时的线宽。
（5分）2、注出窗立面图的比例。
（3分）3、根据所给的比例，注出外墙板长和高的实际尺寸。
（3分）4、作出下列建筑形体的剖面图与断面图。
（共64分）(1) （10分）空间分析：答案：作图解该题时，首先要明确以下三点：(1)剖切是假想的，目的是为了清楚地表达物体内部形状。
故除了剖面图或断面图外，其他视图仍按未剖切前的整个物体画出。
同一物体若需要几个剖面图或断面图来表示，可进行几次部切，且互不影响；在每一次剖切前，都应按整个物体进行考虑。
(2)为使图样层次，分明，在剖切面与物体接触的部分(即断面)要画出相应的材料图例，在没有说明是什么材料时，一般一律画成与水平方向成45°斜线的细实线，且应间隔均匀，疏密适度。
(3)注意剖面图与断面图的区别。
断面图只画了剖切面接触的断面形状，编号1写在剖切位置线下侧，表示它的投射方向。
1—1剖面图除画出断面的图形外，还画出了沿投射方向看到的部分，投射方向直接由投射方向线示出。
剖面图和断面图的名称用相应的编号代替注写在相应的图样下方，如图中图名的标注。
(2)作形体的半剖面图（5分）答案：(3)补绘1－1剖面图。
（10分）(4)补绘2－2剖面图（雨篷的材料为钢筋混凝土）。
（10分）答案：（5）补绘2-2剖面图。
（10分）答案：（6）补绘1—1、2—2、3—3断面图。
（9分）答案：（7）补画1—1阶梯剖面图。
（10分）5、简答题（每小题5分，共25分）（1）土木工程制图中的图线有几种其用途有何不同(见建筑制图实训教材第17页)（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题(见建筑制图基础教材第11～12页)（3）图名有何作用在注写图名时要注意哪些规定(见建筑制图基础教材第164～165页)（4）剖面图与断面图的主要区别是什么两者又有何联系①画法上的区别：(见建筑制图基础教材第173页)②标注上的区别：图7-7(见建筑制图基础教材第168页)和图7-17(见建筑制图基础教材第168页)（5）简化画法意义何在常用的简化画法有几种其使用条件是什么(见建筑制图基础教材第175页)《建筑制图实训》课程作业讲评 (2)重庆电大远程教育导学中心理工导学部胡敬佩建筑结构施工图1．考核知识点：钢筋的表示法；钢筋混凝土结构图的画法；钢筋断面图及钢筋详图的画法。
秋季建筑制图作业及答案
第一次作业读图题：由图简述房屋旳构成及其作用？读图题：由图简述房屋旳构成及其作用？答：1、屋面、墙过梁、楼板、墙、梁、基础：起承重作用。
2、屋面、雨棚、外墙：防风、雨、雪和阳光旳侵蚀干扰。
3、门、走廊、楼梯、台阶：起沟通屋内外和上下交通旳作用。
4、窗、通风口：通风、采光。
5、天沟、散水、雨水管、屋面坡度：排水。
6、防潮层：保护墙身。
7、架空层：隔热、排水。
8、女儿墙、楼梯安全栏板：维护安全。
9、找平层：便于防水、保温层旳铺设。
10、遮阳板：控制阳光照射和温度。
11、窗台：起美观作用。
12、山墙：与邻居旳住宅隔开和防火。
简答题：什么叫平法？答：把构造构件旳尺寸和配筋等，整体直接体现在该构件（钢筋混凝土柱、梁和剪力墙）旳构造平面布置图上，再配合原则构造详图，构成完整旳构造施工图。
1、工程建设制图中旳重要可见轮廓线应选用（粗实线）2、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用（大写拉丁字母）从下至上次序编写。
3、图样上旳尺寸包括（尺寸界线）、尺寸线、尺寸起止符号、尺寸数字。
4、条形基础埋入地下旳墙称为（基础墙）5、房屋构造施工图旳图样一般包括（构造平面图）和（构件详图）两种。
墙体是房屋旳一种重要构成部分，按墙旳平面位置不一样分为( B ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙在施工中,L代表( C ).A、板B、柱C、梁D、墙建筑旳耐火等级可分为( B )级。
A、3B、4C、5D、6建筑施工图中索引符号旳圆旳直径为（ B ）。
A、8mmB、10mmC、12mmD、14mm建筑物构造承重可分为( D )。
A、墙承重式、框架构造B、墙承重式C、半框架构造，框架构造D、墙承重式、框架构造、空间构造、半框架构造下列立面图旳图名中错误旳是（ A ）A、房屋立面图B、东立面图C、⑦-----①立面图D、A-----F立面图重要用来确定新建房屋旳位置、朝向以及周围环境关系旳是（ C ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B.正确
?
正确答案：B
4. A3图纸的幅面约为A1图纸幅面的1/8。（）
A.错误
B.正确
?
正确答案：A
5.单点长画线与单点长画线相交，或单点长画线与其它图线相交时，应交于画线处。（）
A.错误
B.正确
?
正确答案：B
6.标注尺寸时，可以用中心线、轮廓线作为尺寸界线。（）
A.错误
B.正确
?
正确答案：B
A.错误
B.正确
?
正确答案：A
14.幅面线即为所供绘图的范围的边线。（）
A.错误
B.正确
?
正确答案：A
15.图纸的会签栏只有实名区、专业、日期三项内容。（）
A.错误
B.正确
?
正确答案：A
16.角度数字的书写可以根据需要写成水平方向或倾斜方向。（）
A.错误
B.正确
?
正确答案：A
17.在绘制建筑形体投影图，确定安放位置时，首先应确定V面投影方向。（）
A.错误
B.正确
?
正确答案：B
A.错误
B.正确
?
正确答案：B
18.标注半径尺寸时，应在尺寸数字前加符号“Φ”，标注直径尺寸时，应在尺寸数字前加符号“R”。（）
A.错误
B.正确
?
正确答案：A
19.单（双）点长画线的两端既可以是画线，也可以是点。（）
A.错误
B.正确
?
正确答案：A
20.一般情况下，图纸长边可以加长，短边不应加长。（）
7.图样的轮廓线可以用作尺寸线，不可以用作尺寸界线。（）
A.错误
B.正确
?
正确答案：A
8.尺寸排列应遵循大尺寸在内、小尺寸在外的原则。（）
A.错误
B.正确
?
正确答案：A
9.图样上的尺寸，一律以mm为单位。（）
A.错误
B.正确
?
正确答案：A
10.图纸上的汉字应采用长仿宋体，字高不宜小于2.5mm。（）
《建筑制图》2014年秋学期在线作业（一）
一,单选题
1. A3图纸的幅面线与图框线的距离为（）
A. 25 10
B. 25 15
C. 25 5
D. 20 5
?
正确答案：C
2.剖切符号的剖切位置线和投射方向线的长度分别为（）。
A. 6～8 4～6
B. 6～10 4～6
C.均为6～10
D.均为4～6
?
正确答案：B
3.剖切符号的编号宜采用（）。
A.大写拉丁字母
B.小写拉丁字母
C.阿拉伯数字
D.三者均可
?
正确答案：C
4. A1幅面的尺寸大小为（）。
A. 420mm×594mm
B. 1189mm×841mm
C. 594mm×841mm
D. 420mm×297mm
?
正确答案：C
二,多选题
1.断面图的处理方式有三种，分别为（）。
A.移出断面图
B.局部断面图
C.重合断面图
D.中断断面图
?
正确答案：ACD
三,判断题
1.涉外工程的图标应在内容上方附加译文，设计单位名称应加“中华人民共和国”字样。（）
A.错误
B.正确
?
正确答案：A
2.虚线与其它图线相交时，既可以是线段相交，也可以是间隔相交。（）
A.错误
B.正确
?
正确答案：A
3.图样上标高的单位一律以m为单位（）
A.错误
B.正确
?
正确答案：A
11.在同一位置处所作的剖面图和断面图的投影是相同的。（）
A.错误
B.正确
?Hale Waihona Puke 正确答案：A12.施工时，对于图纸上没有标注的尺寸，可以直接从图上直接量取，然后按比例换算。（）
A.错误
B.正确
?
正确答案：A
13.剖面图和断面图的剖切符号均既有剖切位置线，也有投射方向线。（）
