电渣压力焊施工方案(8p)
电渣压力焊的施工方法
(8)电渣压力焊施工工艺
一、施工准备：
要求设置专用电源，网络电压不能低于380V；操作工人必须持证上岗；将焊接头端部120mm范围内的油污和铁锈，用铁丝刷清除干净；搭设简易操作架；焊药提前烘烤，保证使用；检查网络电压波动情况。
二、焊接参数：
根据部同直径钢筋，选择好焊接电流和焊接时间。
三、焊接要点：
用夹具夹紧钢筋，轴线偏差不大于2mm；安放铁丝作为引弧材料；将已烘烤合格的焊药装满焊剂盒内，装填前，应用缠绕的石棉绳塞封焊剂盒下口，防止泄露；施焊时应按照可行的“引弧过程”，充分的“电弧过程、短稳的“电渣过程”和适当的“挤压过程”进行，即借助铁丝圈引弧，使电弧顺利引燃，形成“电弧过程”。
随着电弧的稳定燃烧，电弧周围的焊剂逐渐熔化，上部钢筋加速溶化，上钢筋端部逐渐潜入渣池，电弧熄灭，转入电渣过程，当钢筋融化到一定程度，在断电源的同时，迅速顶压钢筋，并持续一定时间，使钢筋接头稳固接合。
四、质量要求
（1）接头焊包均匀，不得有裂痕，钢筋表面无明显烧伤缺陷；
（2）接头处的钢筋轴线偏移不得超过0.1d，同时不大于2mm；
（3）接头处的钢筋轴线弯折应<4°
（4）每一层同规则钢筋以280个接头为一批，抽检进行试验，必须符合该级别钢筋强度标准值。
五、安全要求
严格按照安全操作规程和施工程序，注意防火、防触电和防烫伤。
六、施工中防止假焊措施
在电渣压力焊造渣过程中，容易在渣池中产生气体，气体对焊头的质量有害，增大了接头的脆性，因此在施焊的过程中必须充分重视，焊接时，上部钢筋压力要缓慢而均匀，以排出早扎过程中产生的气体，防止接头假焊，保证工程质量。
焊接施工方案
电渣压力焊连接1、施工流程〔1〕检查设备、电源—钢筋端部检查—选择焊接参数—安装焊接夹具和钢筋—安放铁丝球—安放焊剂罐、填装焊剂—施焊、坐做试件—确定焊接参数—施焊—回收焊剂—卸下夹具—质量检查〔2〕电渣压力焊的施焊过程闭合电路—引弧—电弧过程—电渣过程—挤压断电2、操作工艺（1）检查设备、电源，确保始终处于正常状态，严禁超负荷工作。
（2）钢筋端部检查钢筋安装之前，应将钢筋焊接部位和电极钳口接触〔150mm区段内〕位置的锈斑、油污、杂物等去除干净，钢筋端部假设有弯折、扭曲，应予矫直或切除，但不得用锤击矫直。
（3）选择焊接才参数1）钢筋电渣压力焊的焊接参数主要包含：焊接电流、焊接电压和焊接通电时间。
2）不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约百分之10. （4）按装焊接夹具和钢筋！〕夹具的下钳口应夹紧于下钢筋端部的适当位置，一般为1/2焊剂罐高度偏下5mm-10mm,以确保焊接处的焊剂有足够的掩埋深度。
2〕上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊部位位于同轴状态，方可夹紧钢筋。
注意常规应钢筋棱对棱，同时要考虑顶层钢筋柺尺的方向也能满足要求。
不要到了顶层时顾了柺尺，顾不了对棱。
3〕钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。
4〕不同直径钢筋焊接时，上下两钢筋轴线应在同一直线上。
〔5〕安放引弧用的铁丝球可省去。
安放焊剂罐、填装焊剂。
〔6〕试焊、做是件、确定焊接参数在正式进行钢筋电渣压力焊之前，必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。
合格后，方可正式生产。
当采纳半自动、自动操作焊接设备时，应按照确定的参数设定好设备的各项操作数据，以确保焊接接头质量可靠。
(7)施焊操作要点1〕闭合电路、引弧：通过操作杆或操作盒上的开关，先后接通焊机的焊接电流回路和电源输入回路，在钢筋端面之间引燃过程力求可靠，引弧后，应操作焊接电压值为40-50V。
电渣压力焊施工方案
电渣压力焊施工方案一、施工准备1、施工材料准备（1）钢筋应有出厂合格证，实验报告性能指标应符合有关标准或规范的规定。
钢筋的验收和加工，应按有关的规定进行。
（2）电渣压力焊接使用的钢筋端头应平直、干净，不得有马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形。
如有严重变形时应用手提切割机或用气焊切割、矫正，以保证钢筋端面垂直于轴线。
钢筋端部200mm范围不应有锈浊、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接。
处理钢筋时应在当天进行，防止处理后再生锈。
（3）电渣压力焊焊剂必须有出厂合格证，化学性能指标符合相关规定。
在使用前，须经恒温250℃烘焙1~2h。
焊剂回收重复使用时，应除去熔渣和杂物并经干燥，一般采用431焊剂。
2、施工机具准备（1）施工机械：电渣焊机、切割机或圆片锯。
（2）焊接夹具：应具有一定刚度，使用灵巧、坚固耐用，上下钳口同心，焊接电缆的断面面积应与焊接钢筋大小相适应，焊接电缆以及控制电缆的连接必须保持良好接触。
（3）焊接剂盒：应与所焊钢筋的直径大小相适应。
（4）石棉线：用于堵塞剂盒安装后的缝隙，防止焊剂盒焊剂泄露。
二、施工方法1、工艺流程选择焊接参数→安装夹具→安装上钢筋→安放引弧铁丝球→安装焊剂盒→装焊剂→夹紧焊把钳在上、下钢筋上→接通焊接电源→引燃电弧→电弧造渣过程→电渣过程→断电顶压→卸焊剂盒→卸夹具→敲除渣包→焊包外观质量检查。
2、电渣压力焊接工艺（1）电弧过程：宜采用铁丝球引弧法，也可采用直接引弧法。
铁丝球引弧法是将铁丝球放在上、下钢筋端头之间，高约10mm，电流通过铁丝圈与上、下钢筋端面的接触点形成短路引弧。
直接引弧法是在通电后迅速将上钢筋提起，使两端头之间的距离为2-4mm引弧。
当钢筋端头夹杂不导电物质或过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。
（2）电渣过程：渣池形成一定深度后，将钢筋缓缓插入渣池中，此时电弧熄灭，进入电渣过程。
电渣压力焊的施工方法及工艺流程
电渣压力焊的施工方法及工艺流程电渣压力焊是将两根钢筋安放成竖向对接形式，利用焊接电流通过两根钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程。
产生电弧热和电阻热，熔化钢筋，加压完成的一种方法。
1、电渣压力焊的施焊过程：（1）引弧过程：采用铁丝圈引弧法，将铁丝放在下钢筋端头之间，高度约10mm，电流通过铁丝圈与上下钢筋端面的接触点形成短路引弧。
（2）电弧过程：靠电弧的高温作用，将钢筋端部的凸出部分不断烧化，同时将接口周围的焊剂溶化，形成一定深度的渣池。
（3）电渣过程：渣池形成一定深度以后，将上钢筋缓缓插入渣池中，此时电弧熄灭，进入电渣过程。
电流直接通过渣池，产生大量电阻热，使渣池温度升到近200OC，将钢筋端头迅速而均匀熔化。
（4）顶压过程：当钢筋端头达到全截面熔化时，迅速将上钢筋向下顶压，将熔化的钢筋、熔渣挤出，同时切断电源，焊接完成。
2、焊接参数及时间：（1）电渣压力焊焊接参数钢筋直径（mm）焊接电流（A）焊接电压（V）焊接通电时间（S）电弧过程u2·1 电渣过程u2·2 电弧过程t1 电渣过程t2 14 200～220 35～45 22～27 12 3 16 200～250 14 4 18 250～300 15 5 20 300～350 17 5 22 350～400 18 6 25 400～450 35～45 22～27 21 6 （2）焊接过程中应注意事项：①施工时，电源电压应稳定，当电源电压下降大于5%，小于8%时，应采取提高焊接变压器级数的措施；当大于或等于8%时，不得进行焊接。
②雨天、雪天不宜施焊，必须施焊时，应采取有效遮蔽措施，焊接后术冷却的接头不得碰到冰雪。
当环境温度低于－20OC时，不得进行焊接。
③焊机应经常维护、保养和定期检修，确保正常使用。
④焊接夹具的上下钳口应夹紧于上下钢筋上，上下钢筋一经夹紧，不得晃动，上下钢筋中心应在同一条直线并宜将纵肋安放和焊接。
电渣压力焊施工方案
****工程电渣压力焊专项施工方案****集团有限公司二0一八年四月会签表一、工程概况工程名称：****建设地点：合肥市经开区松林路与壶天路交口建设单位：合肥****房地产开发有限公司设计单位：****设计研究院有限公司监理单位：****监理有限公司勘探单位：****勘察院施工单位：****集团有限公司工程概况：我公司承建的*****工程，包括1、2、3、5~13#楼高层住宅、S1、2 #楼商业、幼儿园和地下二层人防、车库(总建筑面积243528.18平方米，其中1、11#楼住宅14554.62㎡，2#楼住宅14050.49㎡,3#楼住宅22827.62㎡,5#楼住宅12739.57㎡,6#楼住宅14523.14㎡，7#楼住宅14517.32㎡，8#楼住宅14531.82㎡，9#楼住宅14621.77㎡，10#楼住宅12739.57㎡，12#楼住宅13968.79㎡，13#楼住宅13994.27㎡，S1商业3044.68㎡，S2商业642.5㎡，幼儿园4282.4㎡，普通车库28127㎡，人防29808㎡)。
其中各楼号建筑面积：设计建筑高度等参数如表：本工程住宅采用剪力墙结构，商业、幼儿园、地库采用框架结构，1、2、6~9、11~13#楼采用CFG复合筏板基础，3、5、10#楼采用PHC静压管桩和普通地库、人防地库、商业、幼儿园基础采用天然地基，地基基础设计等级为甲级，建筑物抗震设防烈度为7度，设计使用年限为50年，建筑结构安全等级为二级，工程耐火等级为一级，屋面防水为I级，地下防水等级为Ⅱ级。
1、11#楼结构使用混凝土强度等级表2、12、13#楼结构使用混凝土强度等级表3、3#楼结构使用混凝土强度等级表4、5#楼结构使用混凝土强度等级表5、6~9#楼结构使用混凝土强度等级表6、10#楼结构使用混凝土强度等级表7、S1、S2、幼儿园楼结构使用混凝土强度等级表二、建筑特征三、电渣压力焊使用范围：用于框架柱钢筋的竖向连接，钢筋直径在16mm（含16mm）~22mm （含22mm）钢筋采用电渣压力焊，其它小于16mm或大于22mm直径的采用搭接或机械连接方式。
电渣压力焊专项施工方案

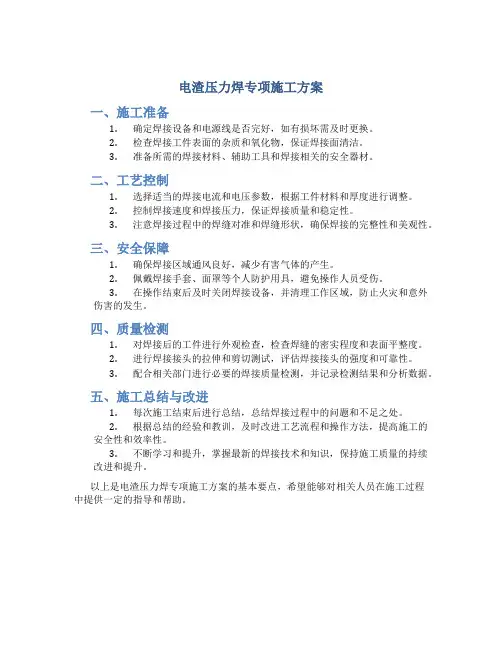

电渣压力焊专项施工方案
一、施工准备
1.确定焊接设备和电源线是否完好，如有损坏需及时更换。
2.检查焊接工件表面的杂质和氧化物，保证焊接面清洁。
3.准备所需的焊接材料、辅助工具和焊接相关的安全器材。
二、工艺控制
1.选择适当的焊接电流和电压参数，根据工件材料和厚度进行调整。
2.控制焊接速度和焊接压力，保证焊接质量和稳定性。
3.注意焊接过程中的焊缝对准和焊缝形状，确保焊接的完整性和美观性。
三、安全保障
1.确保焊接区域通风良好，减少有害气体的产生。
2.佩戴焊接手套、面罩等个人防护用具，避免操作人员受伤。
3.在操作结束后及时关闭焊接设备，并清理工作区域，防止火灾和意外
伤害的发生。
四、质量检测
1.对焊接后的工件进行外观检查，检查焊缝的密实程度和表面平整度。
2.进行焊接接头的拉伸和剪切测试，评估焊接接头的强度和可靠性。
3.配合相关部门进行必要的焊接质量检测，并记录检测结果和分析数据。
五、施工总结与改进
1.每次施工结束后进行总结，总结焊接过程中的问题和不足之处。
2.根据总结的经验和教训，及时改进工艺流程和操作方法，提高施工的
安全性和效率性。
3.不断学习和提升，掌握最新的焊接技术和知识，保持施工质量的持续
改进和提升。
以上是电渣压力焊专项施工方案的基本要点，希望能够对相关人员在施工过程
中提供一定的指导和帮助。
钢筋电渣压力焊施工技术流程
钢筋电渣压力焊施工技术流程
1. 介绍
钢筋电渣压力焊是一种常用的钢筋连接方法。
本文档将介绍钢筋电渣压力焊的施工技术流程。
2. 材料准备
在进行钢筋电渣压力焊施工之前，需要准备以下材料和设备：- 钢筋
- 电渣焊机
- 电渣焊电极
- 电渣焊熔剂
- 施焊工具（包括焊接夹具、钢筋切割工具等）
3. 施工步骤
以下是钢筋电渣压力焊的施工步骤：
步骤1：钢筋准备
根据设计要求，对需要焊接的钢筋进行切割和清理。
步骤2：准备电渣焊机
将电渣焊机连接到电源，并根据要求设置焊接电流和电压。
步骤3：焊接准备
根据焊接要求，在钢筋上涂抹电渣焊熔剂。
步骤4：钢筋装夹
使用焊接夹具将需要焊接的钢筋固定在一起。
步骤5：焊接
将电渣焊电极对准钢筋焊接点，开始进行电渣焊施工。
根据焊接电流和电压的设置，电流通过电渣焊电极和钢筋之间的接触点，产生高温并熔化钢筋表面以进行焊接。
步骤6：检查和修整
焊接完成后，对焊接点进行检查，确保焊接良好。
如有必要，对焊接点进行修整，使其符合设计要求。
4. 安全提示
在进行钢筋电渣压力焊施工时，务必遵循以下安全提示：
- 确保施工现场通风良好，防止有害气体积聚。
- 使用个人防护装备，如手套、护目镜等。
- 使用合适的焊接设备和工具，确保施工质量。
- 在施工过程中，严禁在焊接区域放置易燃物品。
以上是钢筋电渣压力焊施工技术流程的简要介绍。
在实际施工过程中，请根据具体情况和施工要求进行操作。
08钢筋电渣压力焊方案
钢筋工程施工方案编制：黄真义审核：段菲批准：孙丙顺郑州祥和电力建设开发有限公司二0一0年十二月二十日钢筋工程施工方案1、范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14—40mm的I—Ⅲ级竖向或斜向(倾斜度4：1范围内)钢筋的连接。
2 、施工准备2.1 材料及主要机具：2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
2.1.2 焊剂2.1.2.1焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
焊剂型号为HJ401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。
2.1.2.2 焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250—300℃烘焙2h。
2.1.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
2.1.2.4 焊剂应有出厂合格证。
2.1.3 主要机具2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
2郑州110kV冬青输变电站工程钢筋工程施工方案2.1.3.2 自动电渣压力焊设备(应优先采用)包括：焊接电源、控制箱、操作箱、焊接机头等。
2.1.3.3 焊接电源。
钢筋电渣压力焊宜采用次级空载电压较高(TSV以上)的交流或直流焊接电源。
(一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A 的焊接电源)。
当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。
2.2 作业条件2.2.1 焊工必须持有有效的焊工证。
2.2.2 设备应符合要求。
焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。
焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。
电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。
2.2.3 电源应符合要求，当电源电压下降大于5%，则不宜进行焊接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、工程概况 (1)
二、编制依据 (1)
三、施工计划 (1)
四、施工工艺 (2)
五、质量标准 (4)
六、成品保护 (5)
七、安全措施 (5)
八、施工注意事项 (5)
一、工程概况
本工程为盘锦万合新城项目工程，工程地点盘锦市双台子区，西临繁荣路、东侧为育红路、南侧为胜利街、北侧为建设街。
地下一层，地上31层，框架剪力墙
结构，总建筑面积约69232.44m2，钢筋焊接规格12、14、16、18、
20、22。
钢筋型号有HRB400。
二、编制依据
《建筑工程施工质量验收统一标准》（GB50300-2001）
《钢筋焊接及验收规程》(JGJ18-2012)
施工组织设计
设计施工图
三、施工计划
1、材料
1）钢筋：应有出厂合格证，实验报告性能指标应符合有关标准或规范的规定。
钢筋的验收和加工，应按有关的规定进行。
2）电渣压力焊接使用的钢筋端头应平直、干净，不得有马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形。
如有严重变形时应用手提切割机或用气焊切割、矫正，以保证钢筋端面垂直于轴线。
钢筋端部200mm范围不应有锈浊、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接。
处理钢筋时应在当天进行，防止处理后再生锈。
3）电渣压力焊焊剂：必须有出厂合格证，化学性能指标符合相关规定。
在使用前，须经恒温250℃烘焙1~2h。
焊剂回收重复使用时，应除去熔渣和杂物并经干燥，一般采用431焊剂。
2、机具设备准备
1）电渣焊机。
2）焊接夹具：应具有一定刚度，使用灵巧，坚固耐用，上下钳口同心，焊接电缆的断面面积应与焊接钢筋大小相适应，焊接电缆以及控制电缆的连接必须保
持良好接触。
3）焊剂盒：应与所焊钢筋的直径大小相适应。
4）石棉线：用于堵塞剂盒安装后的缝隙，防止焊剂盒焊剂泄露。
6）秒表：用于准确掌握焊接通电时间。
7）切割机或圆片锯：用于切割钢筋。
四、施工工艺
1、施工准备
1）焊工应该经过有关部门的培训、考核，持证上岗。
焊工上岗时，应穿戴好焊工鞋、焊工手套等劳动防护用品。
2)电渣压力焊的机具设备以及辅助设备等应齐全、完好。
施焊前必须认真检查机具设备是否处于正常状态。
焊机要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。
3）施焊前应搭好操作脚手架。
4）钢筋端头已处理好，并清洁干净，焊剂干燥。
5）在焊接施工前，应根据焊接钢筋直径的大小，按焊剂及电渣焊机说明书或参照表2.6.1选定焊接电流表、造渣工作电压、通电时间等工作参数。
在焊前，先做焊接试验，以确认工艺参数，制作三个拉伸试件，试验合格后才可正式施焊。
表2.6.1 竖向钢筋电渣压力焊参数表
注：当采用HJ431焊剂时，以上参数宜符合《钢筋焊接及验收规程》（JGJ18--2012）中表4.5.5的规定，采用专用焊剂或电动电渣压力焊时，应根据使用说明书推荐数据，通过试验确定。
6）雨天、雪天不宜现场进行施焊，必须施焊时，应采取有效遮蔽措施，焊后未冷却接头不得碰到冰雪。
2、操作工艺
1、电渣压力焊接工艺
电渣压力焊接工艺分为“电弧过程”和“电渣过程”，这两个过程是不间断的连续操作过程。
1）电弧过程：宜采用铁丝球引弧法，也可采用直接引弧法。
铁丝球引弧法是将铁丝球放在上、下钢筋端头之间，高约10mm，电流通过铁丝圈与上、下钢筋端面的接触点形成短路引弧。
直接引弧法是在通电后迅速将上钢筋提起，使两端头之间的距离为2-4mm引弧。
当钢筋端头夹杂不导电物质或过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。
2）电渣过程：渣池形成一定深度后，将钢筋缓缓插入渣池中，此时电弧熄灭，进入电渣过程。
由于电流直接通过渣池，产生大量的电阻热，使渣池温度升到近2000℃，将钢筋端头迅速而均匀熔化。
2、电渣压力焊接焊施工艺程序
1）焊接钢筋时，用焊接夹具分别钳固上下待焊接的钢筋。
上下钢筋安装时，中心线要一致，不同直径钢筋焊接时，尤其要注意此点。
2）装上焊剂盒：先在安装焊剂盒底的位置上缠上石棉绳，然后再装上焊剂盒，并往焊剂盒装满焊剂。
安装焊剂盒时，焊接口宜位于焊剂盒的中部，石棉绳缠绕应严密，防止焊剂泄露。
3）接通电源，引弧造渣：按下开关，接通电源，在接通电源的同时将上钢筋微微向上提，引燃电弧，同时进行“造渣延时读数”计算造渣通电时间。
“电弧过程”工作电压控制在35-45V之间。
电弧通电时间约占整个焊接过程所需通电时间的3/4。
4）“电渣过程”：随着电弧过程结束，及时转入“电渣过程”的同时进行“电渣延时读数”，计算电渣通电时间，并降低上钢筋，把上钢筋的端部插入渣池中，。
