温控器维修和安装位置
温控器使用指南
温控器使用指南温控器是一种用于控制温度的设备，广泛应用于家庭和办公环境中。
本文将为您提供温控器的使用指南，帮助您更好地了解和操作这一设备。
一、温控器的基本原理温控器通过感知环境温度，并根据预设的温度范围来控制相关设备的运行，以维持室内温度在一个舒适的范围内。
温控器通常由温度传感器、控制器和输出设备组成。
二、温控器的安装1. 选择合适的位置：温控器应安装在室内温度变化较为均匀的位置，避免阳光直射或靠近热源。
2. 固定安装：使用螺丝或胶水将温控器固定在墙壁或合适的位置上，确保其稳定可靠。
3. 连接电源：将温控器与电源连接，确保电源稳定可靠，并遵循电器安全操作规范。
三、温控器的设置1. 了解温控器的功能：不同型号的温控器具有不同的功能，您需要仔细阅读使用手册，了解温控器的各项功能和操作方法。
2. 设置温度范围：根据个人需求，通过温控器的设置功能，设定室内温度的上限和下限，确保温度在舒适范围内波动。
3. 设置时间表：一些高级温控器具有时间表功能，您可以根据每天不同的时间段，设置不同的温度要求，以提高能源利用效率。
四、温控器的使用1. 启动和关闭：按下温控器上的开关按钮，可启动或关闭温控器。
在不需要控制温度时，建议关闭温控器以节省能源。
2. 调节温度：根据个人需求，通过温控器上的调节按钮，调整设定温度。
温控器将根据设定值自动控制相关设备的运行。
3. 定期维护：定期清洁温控器表面，避免灰尘或其他污物影响其正常运行。
如发现异常情况，及时联系专业人员进行维修或更换。
五、温控器的注意事项1. 避免过度调节温度：频繁调节温度可能会增加能源消耗，建议根据实际需要设定合理的温度范围，避免过度使用。
2. 注意安全：使用温控器时，务必注意电器安全，避免触摸电器内部零部件或将液体溅入温控器内部。
3. 定期检查：定期检查温控器的工作状态，确保其正常运行。
如发现异常情况，应及时处理或联系专业人员进行维修。
六、温控器的优势1. 节约能源：通过合理控制温度，温控器可以帮助节约能源，并减少能源浪费。
电烤炉温控器维修手册
电烤炉温控器维修手册一、介绍电烤炉温控器是一种用于控制烤炉温度的关键设备。
它可以精确地测量和调节烤炉内的温度，以确保食品烤制的质量和口感。
然而，由于长时间使用或操作不当，温控器可能会出现故障或需要进行维修。
本手册将详细介绍电烤炉温控器的常见故障及其维修方法，以帮助用户有效解决问题。
二、故障排除及维修指南1. 温度显示异常故障表现：温控器显示的温度与实际温度不符，可能过高或过低。
可能原因：1) 温度传感器损坏或丢失连接；2) 温控器程序出错；3) 温度控制元件故障。
维修方法：1) 检查温度传感器是否连接正常，如有损坏或松动应更换或重新连接；2) 重启温控器，恢复出厂设置；3) 若上述方法无效，检查温度控制元件是否正常，如有故障需要更换。
2. 加热不均匀故障表现：烤盘内不同位置的食物加热不均匀，有些过热，有些未熟透。
可能原因：1) 电热线路接触不良；2) 加热元件老化或烧损；3) 温控器传输信号错误。
维修方法：1) 检查电热线路是否正常连接，如有松动应重新接好；2) 检查加热元件是否老化或烧损，有需要则更换；3) 检查温控器与加热元件之间的信号传输是否正常，如有错误需要修复。
3. 控制按钮失灵故障表现：电烤炉温控器的控制按钮无法正常使用，无法调整温度或启动/停止烤炉。
可能原因：1) 控制按钮损坏；2) 控制按钮背后的线路故障；3) 控制程序错误。
维修方法：1) 检查控制按钮是否损坏，如有需要则更换；2) 检查控制按钮背后的线路连接是否良好，如有问题应修复；3) 重启温控器，如问题仍未解决，检查并修复控制程序错误。
4. 温度升不上去或降不下来故障表现：无论调节温控器，温度始终保持在同一个水平，无法升高或降低。
可能原因：1) 电源供应不稳定；2) 温度控制元件故障；3) 烤炉内部通风不良。
维修方法：1) 检查电源供应是否稳定，电压是否合适，如有问题应治理电源问题；2) 检查温度控制元件是否正常工作，如有故障需要更换；3) 检查烤炉内部通风是否良好，若不良需要改善通风条件。
温控器设置说明
6.地板温度保护点的设置，关机模式下，长按5秒，用+或-来调整地板温度保护点。
l 九产品维护和服务
本产品保修期为24个月，从售出之日起计算。本公司提供本公司所有产品的售后维修和技术服务，因人为故障或超出保修期间的产品，本公司酌情收取一定费用。（即材料成本）
非常感谢您的使用，也敬请在仔细阅读完说明书以后小心安装。
4把面板和电源部分轻轻扣在一起，注意本机的卡槽一定安装到位。
5.调试好整个机器后，用手轻轻将本机的玻璃防护膜撕下，即完成。
注意：本机系220V交流电源供电，安装时请切断电源，并由专业人员安装。
l 八功能详述
1.温度校准功能：关机模式下，长按“M”键5秒以上，背光灯点亮，并进入室温校准界面，按“+”或“-”号即可校准到标准温度，然后按”M”键确认或者停滞5秒钟待系统默认确认。
5.周编程模式设置：
5-1周循环功能使用说明：
开机模式下，长按进行"周循环模式"和"正常模式"切换。"正常模式"下"加热"标志长显示，"周循环模式"下"加热"标志秒闪。周循环时间6个时段默认时间为00:00(00:00表示此时点设定无效)，默认温度为15'C。时间进入相应时段后，设定温度自动转换为相应时段温度，此时可以对设定温度进行调整，但调整后的温度不做存储。六个时段的时间必须按顺序进行设定，即定义六个时段分别为T1、T2、T3、T4、T5、T6，则时间的前后顺序必须按T1-->T2-->T3-->T4-->T5-->T6来排列。例如T1若设定为12:10,则T2、T3、T4、T5、T6设定时间必须在其后，不可在其前或相同，如设定为12:10或之前的任何一个时间都为无效。无效时点必须在有效时点之后，否则该无效时点之后的有效时点也会认为无效。比如，T1、T3有设定，而T2无设定，则T3也会被看做无设定。

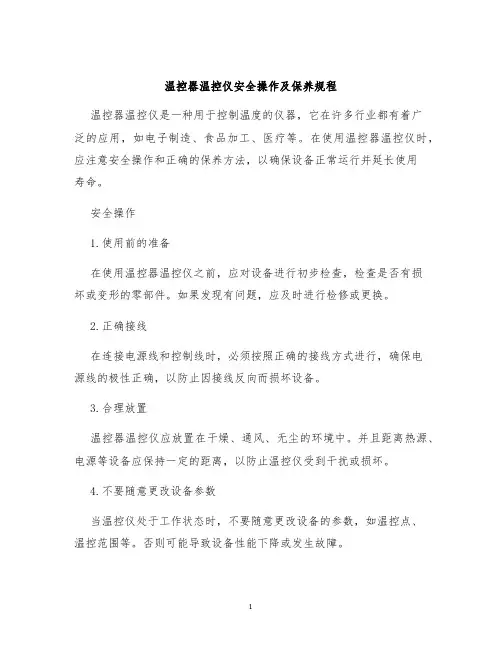

温控器温控仪安全操作及保养规程
温控器温控仪安全操作及保养规程温控器温控仪是一种用于控制温度的仪器，它在许多行业都有着广泛的应用，如电子制造、食品加工、医疗等。
在使用温控器温控仪时，应注意安全操作和正确的保养方法，以确保设备正常运行并延长使用寿命。
安全操作1.使用前的准备在使用温控器温控仪之前，应对设备进行初步检查，检查是否有损坏或变形的零部件。
如果发现有问题，应及时进行检修或更换。
2.正确接线在连接电源线和控制线时，必须按照正确的接线方式进行，确保电源线的极性正确，以防止因接线反向而损坏设备。
3.合理放置温控器温控仪应放置在干燥、通风、无尘的环境中。
并且距离热源、电源等设备应保持一定的距离，以防止温控仪受到干扰或损坏。
4.不要随意更改设备参数当温控仪处于工作状态时，不要随意更改设备的参数，如温控点、温控范围等。
否则可能导致设备性能下降或发生故障。
5.禁止打开机壳在设备工作期间，严禁随意打开机壳。
一旦需要进行维护或修理工作，应由专业维修人员进行操作。
6.切勿使用劣质配件在维修或更换设备配件时，切勿使用劣质、次品或不符合标准的配件，以免影响设备性能或导致设备损坏。
7.注意电气安全在连接电源和控制线时，应注意保持安全距离，并穿着防静电服装。
在使用温控仪的过程中，应注意避免电气隐患，如漏电、短路等。
保养规程1.保持设备清洁在设备使用过程中，应及时对设备进行清洁和维护，确保设备的正常运行。
特别是在温控仪周围容易积灰的地方，应定期清洁。
2.防止设备过度负荷温控仪的负荷应按照设备规格和技术要求进行选配，不要超过临界负荷。
过度负荷会导致设备发热过多，使设备发生故障。
3.定期检修对温控仪进行定期检修，检查设备是否正常工作，是否需要更换配件和清洗内部灰尘等。
一般建议进行半年或一年一次的检修维护。
4.注意保养细节在温控仪维护和保养的过程中，应注意保养细节。
如不要用酸碱性溶液清洗设备、不要沾湿电器零件、不要使用硬物敲击设备等。
5.注意电源安全在对温控仪进行维修和保养时，应注意电源安全问题。
维修技术——电冰箱温控器的检修方法
维修技术——电冰箱温控器的检修方法电冰箱温控器是控制冰箱内温度的重要元件，如果温控器出现故障，可能会导致冰箱过冷或者过热，影响食品的质量和安全。
因此，维修技术人员需要对电冰箱温控器进行定期检修和维护，以确保其正常运行。
下面是电冰箱温控器的检修方法。
一、检查电源和电线连接：首先要检查电源线和温控器的电线是否连接紧固，是否存在接触不良或者短路的情况。
可以拧紧连接螺母，插拔接线端子来测试是否有松动或者接触不良的现象。
二、检查温度控制器：温控器通常位于电冰箱的控制面板上，维修人员可以通过旋转温控钮来调整温度。
在检查温控器之前，需要将电冰箱拔掉电源并拧闭冰箱门。
可以使用万用表来测量温控器的电阻或者输出电压来判断其是否工作正常。
另外，还可以通过调整温控钮的方式，观察温控器是否能正常启动和停止冷冻制冷系统。
三、检查传感器：传感器是温控器的重要组成部分，用于感知电冰箱内部温度的变化。
维修人员可以使用温度计测试传感器的准确性。
将温度计放置在冰箱内，观察温控器读数与温度计的读数是否一致。
如果存在偏差，可能是传感器出现问题，需要更换或修复。
四、检查冷冻制冷系统：如果经过以上步骤，温控器仍然无法正常工作，可能是冷冻制冷系统存在问题。
维修人员需要检查冷冻系统的压缩机、冷凝器和蒸发器等组件是否正常运行。
可以使用测温仪来检测不同组件的温度，以判断是否存在制冷问题。
同时，还需要检查制冷系统的压力和制冷剂充放情况，确保系统正常。
五、清洁和维护：定期清洁和维护电冰箱温控器是保证其正常运行的重要措施。
维修人员可以使用专业的清洁剂和软毛刷或者吸尘器来清洁温控器的面板和周围区域，防止灰尘和污渍影响温控器的正常工作。
另外，还需要注意温控器周围的通风情况，确保其散热良好。
总结：电冰箱温控器的检修方法主要包括检查电源和电线连接、检查温度控制器、检查传感器、检查冷冻制冷系统以及清洁和维护等步骤。
维修人员可以根据具体情况进行排查和修复，确保电冰箱温控器的正常运行，保证食品的质量和安全。
关于帝豪EC7车型手动空调更换电子温控器的维修案例 2
故障主题：关于帝豪EC7车型手动空调更换电子温控器的维修案例车辆信息：杭州骏业服务站故障现象：一辆帝豪EC715超越版车型行驶了22471公里，用户反映开空调不制冷的故障现象。
故障诊断:根据问诊系统2013年4月25日发布的《关于帝豪EC7超悦版车型手动空调不制冷的维修案例》，检查为电子温控器故障，更换电子温控器作业如下：1、用布缠绕一字螺丝刀头部，取下仪表台右端盖板，注意不要损坏盖板及仪表台表面；2、取下杂物箱；3、用螺丝刀拆除副仪表前部挡板紧固的两个螺钉，取下副仪表前部挡板；4、使用剪刀将原车有故障的电子温控器蒸发器温度传感器连接线沿根部（靠近电子温控器）剪断，并用剥线钳将线束绝缘层剥除约为5mm左右；5、使用剪刀将新的电子温控器蒸发器温度传感器连接线沿头部（靠近温度传感器）剪断，并用剥线钳将线束绝缘层剥除约为5mm左右；6、将新、旧电子温控器蒸发器温度传感器线束剪断处的铜丝拧紧；7、先将电子温控器蒸发器温度传感器其中一根连接线插入快速压线连接器(数量：1个/每根线）其中一个打开孔里面，用手用力按下橘黄色按钮，听到“啪”响声，并检查是否按到位；8、将电子温控器蒸发器温度传感器另外一根连接线的操作步骤及方法同以上第7点内容，全部连接后状态，用万用表检测导通状况；9、用两个自攻螺钉规格型号：ST4.8X16，数量：2个/每台车）将新的电子温控器控制盒固定在空调主机壳体上,禁止固定在暖风水箱处（图中打“X”处）；生异响；11、连接新电子温控器线束插接件，将原车电子温控器主线束剪断，并用绝缘胶布包扎线束剪断处；12、启动车辆，检查空调运行是否正常，安装副仪表前部挡板、杂物箱、仪表台右端盖板。
故障排除: 更换电子温控器，故障排除。
注意：1、务必使用剥线钳进行蒸发器温度传感器线束绝缘层剥离工作，避免线束内铜丝被剪断，造成接触不良现象；2、安装新的电子温控器控制盒时，必须按图示位置安装，禁止安装在暖风水箱处外壳上。
293温控器说明书
293温控器说明书摘要：1.温控器简介2.温控器功能3.温控器使用方法4.温控器安装与维护5.安全注意事项6.温控器技术参数正文：一、温控器简介温控器，顾名思义，是一种用于控制温度的设备。
它可根据设定的温度值，自动调节加热或制冷设备的工作状态，以保持环境温度在设定范围内。
温控器广泛应用于家庭、工业、农业等领域，为人们提供舒适的生活和工作环境。
本文将为您详细介绍一款293 温控器的相关信息。
二、温控器功能293 温控器具有以下主要功能：1.温度设定：用户可根据需要设定温度值，设备将自动进行加热或制冷以保持环境温度。
2.温度显示：温控器配备有显示屏，可实时显示环境温度，方便用户了解当前温度状况。
3.自动控制：当环境温度超出设定范围时，温控器将自动控制加热或制冷设备进行调节。
4.手动控制：用户也可通过温控器上的按键手动调节设备工作状态。
三、温控器使用方法1.确定安装位置：在使用温控器前，首先需要确定安装位置。
一般建议安装在便于观察和操作的地方。
2.连接设备：将温控器的输出端与加热或制冷设备相连接。
3.设定温度：根据需要设定温度值，并确保设备处于自动控制状态。
4.使用手动控制：如需手动控制设备，可按下温控器上的相应按键进行操作。
四、温控器安装与维护1.安装：在安装温控器时，应确保安装位置稳固，避免振动和潮湿环境。
同时，应确保接线牢固，防止松动。
2.维护：为确保温控器的正常运行，建议定期检查设备连接线是否松动，设备表面是否清洁。
如发现异常情况，应及时断电并联系专业人员进行处理。
五、安全注意事项1.使用前请详细阅读说明书，了解设备的使用方法和安全注意事项。
2.设备运行时，请勿触摸设备表面，以免烫伤。
3.请勿将温控器置于潮湿、高温或阳光直射的环境中，以免影响设备性能。
4.如发现设备故障，请立即断电并联系专业人员进行维修。
六、温控器技术参数1.输入电压：220V2.输出功率：100W3.工作温度：-20℃至60℃4.存储温度：-30℃至70℃5.外形尺寸：长100mm，宽60mm，高30mm通过以上介绍，相信您对293 温控器已经有了一定的了解。
壁挂炉温控器使用说明
壁挂炉温控器使用说明第一步，了解温控器的功能和操作方式温控器通常具备以下功能：1.温度设定：可以设置室内温度，温控器会自动调节壁挂炉的运行，使室内保持设定温度。
2.节能模式：可以选择节能模式，温控器会根据室内外温度和用气情况调节壁挂炉的运行，以达到节能目的。
3.定时开关机：可以设置定时开关机时间，温控器会在设定的时间内自动开启或关闭壁挂炉。
第二步，安装温控器1.找准合适的位置：选择离壁挂炉较近的位置安装温控器，同时要避免阳光直射和直接接触水汽。
2.连接供电线：将温控器的供电线插入到壁挂炉的电源插座中，确保供电稳定。
3.连接控制线：将温控器的控制线依次连接到壁挂炉的控制端子上，确保线路连接正确。
第三步，温控器的基本操作1.开机：按下温控器上的电源开关，温控器开始运行。
2.设定温度：按下温控器上的温度设定按钮，根据需要设置室内温度，通常以摄氏度为单位。
3.调节运行模式：按下温控器上的模式切换按钮，可以选择制热、制冷或通风模式，根据不同季节和需求进行选择。
4.节能模式：按下温控器上的节能模式按钮，温控器会进入节能模式，根据实际情况调节壁挂炉的运行，以达到节能目的。
5.定时开关机：按下温控器上的定时开关机按钮，进入定时设置界面，根据需要设置壁挂炉的开关机时间。
第四步，温控器的注意事项1.温控器的供电电压范围为XXV～XXV，务必确保供电电压的稳定性和正常工作范围。
2.温控器应放置在儿童无法触及的地方，避免发生意外。
3.温控器应与壁挂炉定期检查和维护，确保正常运行。
4.温控器的按键操作要轻柔，避免损坏设备。
5.温控器应避免遭受直接阳光照射，避免温度过高导致故障。
通过以上步骤的操作，我们可以有效地使用壁挂炉温控器来控制室内温度，提高居住舒适度。
使用温控器不仅可以减少能源浪费，还可以节约能源，降低燃气使用成本。
同时，正常使用温控器还能延长壁挂炉的使用寿命，减少维修和更换的次数。
因此，掌握壁挂炉温控器的使用方法是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温控器维修和
温控器的位置很重要。
他应安装在平均温度处，例如墙离地面5英尺处，这里不会妨碍家居，小坏也够不着。
如果温控器受到影响，就需要改变其位置。
1，穿堂风，或门后角落的空气死区。
2，来自风道的热空气或冷空气。
3，太阳或设备的辐射热。
4，安装管道和烟筒。
如果房间的供热或供冷系统不工作，则温控器可可能有问题。
一般来说，当温控器产生故障时，即会发出报警信号，应及时参考包括在检修故障诊断表内列出的故障检修方法进行检修，件图25-43.
如果没有这些，第一步最好先检查所有电线接头，保证所有开关都在工作。
接着在检查温控器和加热炉或供冷系统。
如果没有发现问题，同时加热和供冷系统本身没有问题，则温控器内的传感器存在故障。
从外面检查传感器非常困难。
核实这种情况最好的办法是是在原地同时安放另一台温控器，就可以查出故障所在。
在多数情况下，解决该故障最简便最经济的方法就是更换温控器。
电子温控器在某种程度上比较容易维修，应为他们可以提供一些简单的自我诊断，（例如，电池状况、无编程的设定值等）。
而且，电子元件经常做成电路板，便于拆除和更换。
