柯尼卡美能达复印机bizhub162故障代码清单
柯尼卡美能达数码机错误代码
美能达复印机代码大全美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。
可以按清除键清除计数：A3→A4→A5→B4→B5→Legal→信纸→11”*17” →11”*14”→发票→FLS卡纸计数器：同上手送→一纸盒→二纸盒→三纸盒→四纸盒→垂直传送→水平传送→出口→ADF送纸→ADF传送→ADF出口→ADF单张手送故障代码计数器：同上消耗品计数器同上IU → 鼓→ 载体→ 刮板→ 定影当IU，显影剂，刮板或定影达到设定值时主机显示M2 当鼓计数达到80K 时，显示M4设定电话：*：空格#：－美能达DI181代码作者：一只游虾2004-12-12 22:29:00)美能达DI181代码美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。
柯尼卡美能达162机维修代码,及进入维修模式中文说明
Service Mode（维修模式）一、SERVICE'S CHOICE（技术维修选择）1、SHIPMENT DESTINATION （市场地区）2、MAINTENANCE COUNTER （保养计数器）3、IU LIFE STOP MODE （IU 寿命终止模式）4、ID ADJUST （ID 调整）5、VG ADJUST （VG 调整）6、FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））7、FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））8、FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）9、LEADING EDGE ERAGE （前边缘消除）10、TRAILING EDGE ERAGE （后边缘消除）11、VERTICAL EDGE ERAGE （上下边缘消除）12、LOOP ADJUST (TRAY1)（波幅调整（第1 纸盒））13、LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第2 纸盒到第5 纸盒）*）14、LOOP ADJUST (DUPLEX)（波幅调整（双面））15、LOOP ADJUST (BYPASS)（波幅调整（手送进纸））16、FLS PAPER SIZE （FLS 纸张尺寸）17、CCD APS SIZE （CCD APS 尺寸）18、GDI TIMEOUT （GDI 超时）二、ADJUST （调整）1、PRN MAIN REGIST （打印主对位）2、PRN SUB REGIST （打印次对位）3、CCD MAIN ZOOM （CCD 主缩放）4、CCD SUB ZOOM （CCD 次缩放）5、CCD MAIN REGIST （CCD 主对位）6、CCD SUB REGIST （CCD 次对位）7、ADF SUB ZOOM （ADF 次缩放）8、ADF MAIN REGIST （ADF 主对位）9、ADF SUB REGIST1 （ADF 次对位1）10、ADF SUB REGIST2 （ADF 次对位2）11、ADF REG. LOOP 1 （ADF 对位波幅1）12、ADF REG. LOOP 2 （ADF 对位波幅2）13、A TDC GAIN （A TDC 增益）14、MODEL SETTING （模式设定）三、COUNTER （计数器）1、TOTAL COUNTER （总计数器）2、SIZE COUNTER （尺寸计数器）3、PM COUNTER （PM 计数器）4、MAINTENANCE COUNTER （保养计数器）5、SUPPLIES LIFE COUNT. （使用寿命计数）6、APPLICATION COUNTER （应用计数器）7、SCAN COUNTER （扫描计数器）8、PAPER SIZE COUNTER （纸张尺寸计数器）10、TROUBLE COUNTER （故障计数器）四、DISPLAY （显示）1、TONER DENSITY LEVEL （碳粉浓度水平）2、PROCESS CONTROL （过程控制）3、MAIN F/W VER. （主机固件版本）4、ENGINE F/W VER. （引擎固件版本）5、PCL F/W VER.* （PCL 固件版本*）6、NIC F/W VER.* （网卡固件版本*）7、ADF F/W VER.* （ADF 固件版本*）8、MAIN RAM SIZE （主内存大小）9、PCL RAM SIZE* （PCL 内存大小*）10、SERIAL NO. （序列号）11、CUSTOMER ID （用户识别码）五、FUNCTION （功能）1、PAPER FEED TEST （送纸测试）2、PROCESS CHECK （过程检查）3、A TDC AUTO ADJUST （A TDC 自动调整）4、PRINT TEST PATTERN （打印测试图案）5、ADF FEED TEST （ADF 输稿测试）6、COPY ADF GLASS AREA（复印ADF 玻璃区域）7、CCD MOVE TO HOME （CCD 移到原位）8、SCAN TEST （扫描测试）9、ADF WIDTH ADJ. (MAX)*（ADF 宽度调整（最大）*）10、ADF WIDTH ADJ. (MIN)*（ADF 宽度调整（最小）*）11、ADF SENSOR ADJUST* （ADF 感应器调整*）六、ADMIN. REGISTRA TION （管理员注册）七、FIXED ZOOM CHANGE（固定缩放修改）1、REDUCTION2 （缩小2）2、REDUCTION1 （缩小1）3、EXPANSION1 （放大1）4、EXPANSION2 （放大2）七、FIXED ZOOM CHANGE（固定缩放修改）八、FACTORY TEST（出厂测试）1、PANEL BUZZER TEST （面板蜂鸣器测试）2、RAM TEST （RAM 测试）九、CLEAR DATA （清除数据）1、MEMORY CLEAR （清除内存数据）2、PM COUNTER （PM 计数器）3、MAINTENANCE COUNTER （保养计数器）4、SUPPLIES LIFE COUNT. （使用寿命计数）5、APPLICATION COUNTER （应用计数器）6、SCAN COUNTER （扫描计数器）7、PAPER SIZE COUNTER （纸张尺寸计数器）9、TROUBLE COUNTER （故障计数器）10、ADF BACKUP CLEAR*（ADF 备份数据清除*）十、SECURITY （安全性）1、TOTAL COUNTER COUNT （总计数器计数）2、SIZE COUNTER COUNT （尺寸计数器计数）3、PLUG-IN COUNTER COPY（接插式计数器复印）4、MACHINE COUNTER （机器计数器。
美能达复印机错误代码及解决方法
美能达复印机错误代码及解决方法美能达系列复印机故障解决大全美能达1054（2030、1050、1080、1052、1080、1085、2010）系列复印机故障处理方法1.现象： C0F30原因： ATDC感应器损坏解决方案：出现C0F30代码，如开关前门不能消除，应在开机状态下检查ATDC传感器对PWB-A是否有信号输出（主板上PJ10A-3与GND之间）。
如无输出，检查ATDC传感器和主板间的线束连接。
如有信号输出（PJ10A-3与GND之间的电压处于DC0。
5V和 DC4。
5V之间)，可以判定PWB-A损坏。
经维修员检查，ATDC传感器对主板PWB-A无输出，线束连接正常，判断ATDC传感器损坏。
更换ATDC传感器。
2.现象：操作面板不显示，加粉功能失效原因：与主板连接的IC2A（1176-6601-02）失效解决方案：出现该故障时，应先对机器进行“记忆清除”（短路）操作。
如不能排除，再检查面板与电源板、主板的线束连接及ROM板（PWB-Y）与主板连接是否可靠。
在上述情况正常的情况下，检查（更换）IC2A芯片，更换IC2A后故障排除。
3.现象：出故障代码C0000原因：显影器及感光鼓驱动电机M2损坏。
解决方案：C0000代码表示主马达M2转动故障。
应查看按下复印键时，M2是否转动。
如转动，检查与M2马达相关传动部分是否存在过载情况。
如上述情况正常，通过按下复印键检查PWB-A上的PJ11A-14A与GND间的电压是否从DC5V变至DC0V。
如否应检查PWB-A。
通过按下复印键检查PWB-A上的 PJ11A-13A和GND间的电压是否保持DC5V。
如是应检查主电机M2。
经检查发现驱动电极M2损坏，更换该马达后故障排除4.现象：出故障代码C0010原因：显影器内磁辊端部轴套及轴承损坏，造成感光鼓及显影器传动驱动马达M1阻尼增大，从而出故障代码C0010。
解决方案：开关前门消除代码，按下复印键查看驱动马达M1是否转动。
打印机故障解决

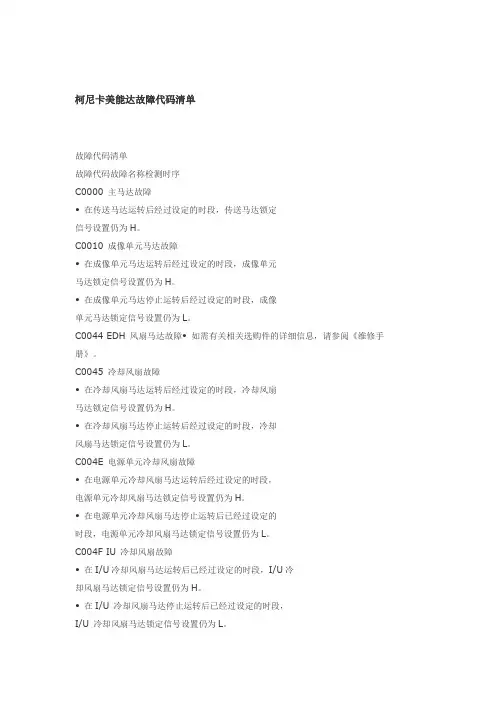

柯尼卡美能达故障代码清单故障代码清单故障代码故障名称检测时序C0000 主马达故障• 在传送马达运转后经过设定的时段，传送马达锁定信号设置仍为H。
C0010 成像单元马达故障• 在成像单元马达运转后经过设定的时段，成像单元马达锁定信号设置仍为H。
• 在成像单元马达停止运转后经过设定的时段，成像单元马达锁定信号设置仍为L。
C0044 EDH 风扇马达故障• 如需有关相关选购件的详细信息，请参阅《维修手册》。
C0045 冷却风扇故障• 在冷却风扇马达运转后经过设定的时段，冷却风扇马达锁定信号设置仍为H。
• 在冷却风扇马达停止运转后经过设定的时段，冷却风扇马达锁定信号设置仍为L。
C004E 电源单元冷却风扇故障• 在电源单元冷却风扇马达运转后经过设定的时段，电源单元冷却风扇马达锁定信号设置仍为H。
• 在电源单元冷却风扇马达停止运转后已经过设定的时段，电源单元冷却风扇马达锁定信号设置仍为L。
C004F IU 冷却风扇故障• 在I/U冷却风扇马达运转后已经过设定的时段，I/U冷却风扇马达锁定信号设置仍为H。
• 在I/U 冷却风扇马达停止运转后已经过设定的时段，I/U 冷却风扇马达锁定信号设置仍为L。
C0214 图像转印电压异常• 在成像单元马达处于停止状态后设定的时段内，图像转印电压超过100 V。
C0500定影预热故障（主）• 预热循环开始后30 秒之内，定影辊热敏电阻未检测到所需的温度，因此本机未完成预热循环。
• 在预热循环期间，即使经过了设定的时段，定影辊的温度仍未达到要求的水平。
C0501 定影预热故障（副）• 在预热循环开始后30 秒之内，定影辊副热敏电阻未检测到所需的温度，因此本机未完成预热循环。
• 在预热循环期间，即使经过了设定的时段，定影辊的温度仍未达到要求的水平。
T-27C0510定影温度过低故障（主）• 检测到在待机期间，定影辊热敏电阻和定影辊副热敏电阻的温度低于105 °C。
【精品】美能达复印机错误代码
引用gfgb8的美能达复印机错误代码C0501解读：定影温度异常低.解决：按“停止”键，开机。
可清除。
另附：美能达复印机维修代码美能达复印机调整代码1:美能达1052拌载体（1080）停止-——0-—-停止——1—-—1—-—8复印机键2:美能达2030—-1054拌载体计数器--停止00——停止—-01——1—-1—-8—-复印机3:美能达2030调暴光计数器-—停止—-00——停止——01-———1-——f-—-3—-F——-5-—4:维修模式1：暴光(F)2:技术（C）C:--40，不给定维修呼叫提示1,给定维修呼叫提示C—-50.保养计数器1，可以进行2，无法进行C—-70，可以复印(无粉）1，禁止复印维修模式:4，保养计数器5，卡纸6，故障计数器7,零件使用期限松下：KX系列功能（菜单）——＃9000-—*550-—启动理光5100传真机功能——61998-—立刻YES—-01YES-—0YES—-功能——清日板——编辑——重启动联想6212设置清零功能键开机*--2864-—01——四灯同时亮——99--退出夏普7370调暴光c—--00---c—-—46-——复印---数字（0～99）1116拌载体C--插入--0—-插入-—25—-复印1116调暴光C--插入--0——插入——46—-复印-—1—-复印—-(0～99) 2030调电压A，C—-插入-—0——插入——44—-复印——2-—复印—-204-—CAB,C-—插入--0--插入--44-—复印--3---—复印--（0~99）--CA美能达3170复印机维修代码检测说明F1:过纸检测，无须预热结束就可以进行，复印机计数装置不工作（按下clear/stop可停止）；F2：充电高压输出调整（工厂设定)，不要调整（运行30秒，或按clear/stop 中断)；F3：手动方式下曝光灯电压设定，按下复印键开始扫描并点亮曝光灯（运行30秒，或按clear/stop中止）F5：AE传感器基准电压设定，按下复印键开始扫描并点亮曝光灯(运行30秒，或按clear/stop中止）;F6：工厂设定（扫描动作结束）F8·ATDC传感器调整显影装置工作，显影器搅动（运行5分钟，或按clear/stop中断）F9：工厂设定(运行30秒,或按clear/stop停止）调整方式：4-1.调整（1）说明（光学系统的调整）A--0设定镜头焦距（确定镜头焦距的变动值）A——1调整镜头等倍位置（调整镜头原始与等倍位置距离）A——2调整反射镜等被位置（调整反射镜原始位置与等倍位置距离）A--3调整纵向倍率（通过调整扫描速度来调整）A-—4等倍纸头位置调整（在等倍方式调整纸头位置）A-—5放大图象纸头位置调整（在放大方式200%调整像的纸头）4—2.调整（2）说明（调整黑/彩色复印的重叠宽度) B--2调整黑色/彩色重叠部分（黑显影器)（调整彩色—>黑色重叠部分的宽度) B--3调整黑色/彩色重叠部分（彩色显影器）（调整黑色—〉彩色重叠部分的宽度）选择方式:5-1。

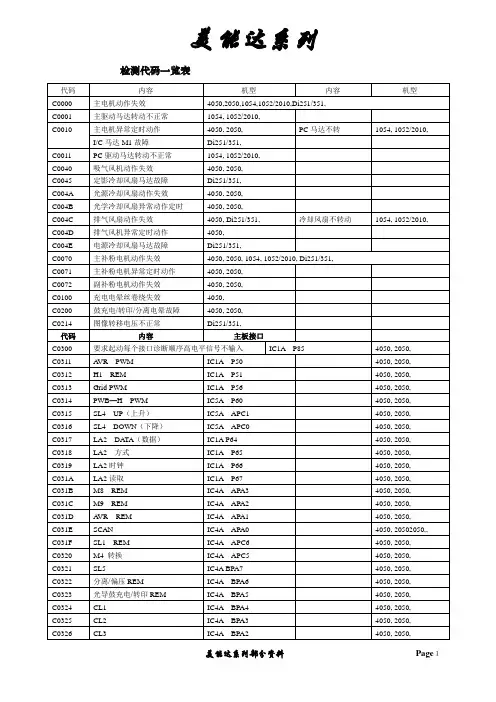

美能达系列复印机代码
PC119 输 出 数 据 后 UN2 即检测出故障
C0FE5 C0FE6
原稿尺寸检测传感器 1 和 3 故障 原稿尺寸检测传感器 2 和 3 故障
传感器位置:
C0FE7 C0FE8 C0FE9 C0FEA C0FEB C0FEC
原稿尺寸检测传感器 1,2 和 3 故障 原稿尺寸检测传感器 4 故障 原稿尺寸检测传感器 1 和 4 故障 原稿尺寸检测传感器 2 和 4 故障 原稿尺寸检测传感器 1,2 和 4 故障 原稿尺寸检测传感器 3 和 4 故障
IC4A APC7 IC3A S10/S00 IC3A S11/S01 IC3A S12/S02 IC3A S13/S03 IC3A S14/S04 IC3A S10/S00 IC3A S14/S04
曝光灯异常定时导通
预热故障
定影温度过低
定影温度过高
定影前后热敏电阻故障
扫描电机出错
SCP 板 PWB—J 故障
M5 REM
IC5A BPC4
LA3
IC5A APC3
M3 REM
IC4A APC3
M10 REM 串行通信输出数据（PWB—F） 串行通信输出数据（PF—202） 串行通信输出数据（PF—202） 串行通信输出数据（AD—5） 串行通信输出数据（C—301） 串行通信输出数据（PWB—F） 串行通信输出数据（C—301） 曝光灯未点亮
扫描器原始位置传感器 2 故障 碳粉补充马达转动不正常
第 3 纸盒限感应器失效(英制地 区)
美能达系列资料
4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 4050, 4050, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, 1054, 1052/2010, 4050, 2050, Di251/351, Di251/351, 4050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, Di251/351, 1054, 1052/2010, 1052/2010,
美能达163复印机故障代码
美能达163复印机故障代码柯尼卡美能达复印机bizhub１６２故障代码清单代码项目说明C000 主马达故障主马达开始运转1 秒钟后的任何时候，主马达(M1) 锁定信号会连续维持1 秒钟的高电平(HIGH) 。
C0044 ADF 冷却风扇故障仅在安装选购件AFR-605 时，具体内容请参考选购件维修手册(AFR-605) C0045 定影冷却风扇马达故障在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH) 。
C004E 电源冷却风扇马达故障在电源冷却风扇马达的远程信号维持在ON （表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH) C0070 主加粉马达故障在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续 2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当对维修模式中“ 调整” 的“ 模式设置” 设置不正确C0500 预热故障预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100 ℃: 35 秒，从100 ℃到140 ℃: 25 秒，从140 ℃到完成预热循环：20 秒。
C0500 预热故障对于具有两个定影辊加热灯的型号* （仅限于bizhub210 ）预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到6 O ℃: 4 秒、从6 O ℃到10 O ℃: 2 秒、从10O ℃到13O ℃: 1 秒、从13O ℃到155 ℃: 0.5 秒C0501 预热故障2 对于具有两个定影辊加热灯的型号* 仅限于Di2011 预热循环开始后30 秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。
柯尼卡复印机维修代码大全
柯尼卡复印机代码1.显影偏压调整。
(1)将万用表调整为：1000VDC(切记，以免烧坏万用表)(2)将万用表的COM笔(黑表笔)接主控板的CN12-1，+表笔(红表笔)接地(GROND)。
(3)进入47方式(4)输入数字键1和2。
(5)按下复印键。
(6)然后调整主控板VR1，使输出为-180V。
(7)按停止/消除键。
(8)关闭主开关，以解除47方式。
2.检查显影器中的色粉浓度。
(1)进入47方式。
(2)输入数字键5和0。
(3)按下复印键。
复印计数器闪亮90秒，数据将显示在复印计数器上。
然后按以下公式从下面的数据中查出色粉的实际含量百分比。
公式：色粉浓度数据=25-[复印计数器上数据]+13=6%；+6=5%；0=4%；-6=3%；-13=2%(4)按停止/消除键。
(5)关闭主关以解除47方式。
3.色粉浓度调整(一般为更换新显影剂时执行)。
(1)更换新显影剂。
(2)进入47方式。
(3)输入数字键5和1。
(4)按下复印键，M1(主电机)转动大约3分钟。
(5)关闭主开关，以解除47方式。
4.光带调整。
(1)打光的分配板全部打开，进入47方式。
(2)输入数字键9和6。
(3)按下复印键(曝光灯移到玻璃板中间)。
(4)再按一次复印键(曝光灯亮持续亮3秒)。
(5)放一张白纸在玻璃板上。
(6)光带两端的宽度必须相等；光带必须在光缝的上面；调整曝光灯的左右安装点支架，以使发亮部分尽可能窄。
(7)关闭主开关，以解除47方式。
请遵循以下标准：①调整灯接触板使灯真空点(制造曝光灯时的工艺点)和光的分配板的距离为23.4±0.3m m②灯的真空点必须指向光分配板。
③在移动灯接触板时不能升起。
④在操作时请切断电源，以免触电。
5.AE调整(自动曝灯强度)(1)进入47方式。
(2)把AE检查卡放在曝光玻璃上。
(3)输入数字键9和8。
(4)按复印键("98"开始闪亮、扫描架运作，长亮时调整完成。
(5)关闭主开关，以解除47方式静电复印机卡纸故障原因分析静电复印机在工作过程中常常出现卡纸故障，机器输纸部件的机械磨损也会造成输纸能力的下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柯尼卡美能达复印机bizhub１６２故障代码清单
柯尼卡美能达162/bizhub210进入退出维修模式的步骤
进入维修模式
1、按效用键；
2、按照如下顺序按下列键；
3、停止→ 0 → 0 →停止→ 0 → 1；
4、将出现维修模式菜单屏幕（ Service Mode ）。
退出维修模式
按面板复原键多次，直到原来的屏幕重新出现为止。
修改维修模式功能设定值步骤
1、用 [ ▲/▼ ] 键选择所需的项目；
2、用 [▲/▼ ] 键、 [ ] 键、或数字键盘选择设定值；
3、确认选择，按 [Yes] 键；
4、返回前面的屏幕，按 [No] 键。
柯尼卡美能达162/210技术维修模式（ Service Mode ）菜单
（本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）。
