钢结构焊缝外观质量检验规范
钢结构焊缝检验标准
钢结构焊缝检验标准钢结构焊缝检验是钢结构工程中非常重要的一环，其质量直接关系到工程的安全和稳定性。
在进行焊缝检验时，需要严格按照相关标准进行操作，以确保焊缝的质量达到要求。
本文将介绍钢结构焊缝检验的标准及相关内容，希望能对相关从业人员有所帮助。
首先，钢结构焊缝检验应符合国家标准《钢结构焊接质量评定标准》（GB 50661-2011）的要求。
该标准规定了焊接工艺评定、焊接工艺试验、焊接质量评定等内容，对焊缝的检验方法和要求进行了详细的规定，是进行钢结构焊缝检验的重要依据。
其次，焊缝的外观检验是焊缝检验的重要环节之一。
根据《钢结构设计规范》（GB 50017-2003）的规定，焊缝的外观应该平整、均匀，无气孔、夹渣、裂纹等缺陷。
在进行外观检验时，应该使用适当的检测工具，如焊缝探伤剂、放射照相、超声波探伤等，以确保焊缝的质量符合标准要求。
另外，焊缝的尺寸检验也是焊缝检验的重要内容之一。
根据《钢结构设计规范》（GB 50017-2003）的规定，焊缝的尺寸应符合设计要求，焊腹宽度、咬边厚度、焊缝高度等尺寸应符合相应的标准要求。
在进行尺寸检验时，应该使用适当的测量工具，如焊缝规、焊缝检测仪等，以确保焊缝的尺寸符合标准要求。
最后，焊缝的力学性能检验也是焊缝检验的重要内容之一。
根据《钢结构设计规范》（GB 50017-2003）的规定，焊缝的抗拉强度、屈服强度、冲击韧性等力学性能应符合设计要求。
在进行力学性能检验时，应该使用适当的试验设备，如拉伸试验机、冲击试验机等，以确保焊缝的力学性能符合标准要求。
综上所述，钢结构焊缝检验标准是保证焊缝质量的重要依据，严格按照相关标准进行操作，对保证工程的安全和稳定性具有重要意义。
希望相关从业人员能够加强对焊缝检验标准的学习和理解，提高焊缝检验的准确性和规范性，为钢结构工程的质量和安全保驾护航。
钢结构焊接质量检查要求
汽车有限公司Page: 1 of 1Steel Structure Welding Quality Inspection Regulation钢结构焊接质量检查规定1 焊缝分类及质量等级1.1 焊缝分类根据产品构件的受力情况以及重要性，把焊缝分为A、B、C、D 等四大类。
具体分类见表1。
表1 焊缝分类焊缝区分焊缝类别适用部位焊缝类型对接焊缝及角焊缝A承受动载、冲击载荷，直接影响产品的安全及可靠性，作为高强度结构件的焊缝B 承受高压的焊缝C受力较大、影响产品外观质量或低压密封类焊缝D承载很小或不承载，不影响产品的安全及外观质量的焊缝2 焊缝外观质量检验规则2.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。
3 焊缝外观质量检验项目和要求对接焊缝见表2，角接焊缝见表3。
表2 对接焊缝外观质量检验项目和要求N o. 项目项目说明(图示)质量等级焊缝类型A B C D1 表面气孔I 不允许可视面不允许，非可视面允许单个小的气孔，气孔直径d≤0.25t≤1.5IIIII2 表面夹渣I 不允许II 不允许50 焊缝长度上,只允许单个夹渣,且直径不大于1/4板厚,最大不超过2(密封焊缝不允许夹渣)50 焊缝长度上，只允许单个夹渣，且直径不大于1/4板厚，最大不超过3III 不允许50 焊缝长上，只允许50 焊接长上，只允许汽车有限公司Page: 2 of 1单个夹渣,且直径不大于1/3板厚,最大不超过3(封焊缝不允许夹渣) 单个夹渣，且直径不大于1/3板厚，最大不超过43 飞溅沿焊缝方向100×50 中Φ1以上的飞溅数量I 不允许可视面不允许有飞溅，非可视面在100×50的范围内，Φ1 以上的飞溅数量不超过一个IIIII4 裂纹在焊缝金属及热影响区内的裂纹I 不允许IIIII5 弧坑缩孔I 不允许II 不允许①0.5≤t≤3之间，弧坑深度h≤0.2δ；②t≥3，弧坑深度a≤0.1h≤2 III6 电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤I 不允许在焊缝接头的外面及母材表面II 不允许在焊缝接头的外面及母材表面局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值III 局部出现应打磨，打磨后呈光滑过渡，打磨后实际板厚不小于设计规定的最小值7 焊缝成形I 焊缝与母材圆滑过渡，焊波均匀、细密，接头匀直II 焊缝与母材圆滑过渡，匀直，接头良好III 焊缝与母材圆滑过渡，接头良好8 焊缝余高I h≤1+0.05b允许局部超过h≤1+0.1b h≤1+0.1b h≤1+0.15bII h≤1+0.1b h≤1+0.1b 允许局部微小超过h≤1+0.15b允许局部微小超过h≤1+0.2b 允许局部微小超过III h≤1+0.15C h≤1+0.15b允许局部超过h≤1.2+0.15b允许局部超过h≤1+0.2b允许局部超过9 未焊满I 不允许h ＜0.2+0.02t≤0.6总长度不超过焊缝全场汽车有限公司Page: 3 of 1及凹坑的15%II 不允许h ＜0.2+0.03t≤0.5总长度不超过焊缝全长的10%h ＜0.2+0.04t≤1.0总长度不超过焊缝全长的15%III 不允许h ＜0.2+0.04t≤1.0总长度不超过焊缝全长的15%h ＜0.2+0.06t≤1.5总长度不超过焊缝全长的20%1 0 错边①单面焊缝②双面焊缝I ①h≤0.10t≤0.5 h≤0.10t≤1 h≤0.10t≤1 h≤0.10t≤1.5②h≤0.10t≤1 h≤0.10t≤1.5 h≤0.10t≤2 h≤0.10≤2II ①h≤0.10≤1.5 h≤0.10≤1.5 h≤0.15t≤1.5 h≤0.15t≤2②h≤0.10t≤2 h≤0.10t≤2 h≤0.15t≤3 h≤0.15t≤3III ①h≤0.15t≤2 h≤0.15t≤2 h≤0.15t≤2 h≤0.15t≤3②h≤0.15t≤3 h≤0.15t≤3 h≤0.2t≤3 h≤0.2t≤41 1 焊瘤I 不允许II 总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3III 总长度不超过焊缝全长的10%以内，单个焊瘤深度不超过h≤0.31 2 咬边I 不允许不允许h≤0.03t≤0.5总长度不超过焊缝全长的10%II h≤0.03t≤0.5总长度不超过焊缝全长的10%h≤0.03t≤0.5总长度不超过焊缝全长的15%III h≤0.03t≤0.5总长度不超过焊缝全长的20%h≤0.03t≤0.5总长度不超过焊缝全长的20%1 3 焊缝沿长度方向I 任意300 mm内：①C≤20，ΔC≤2.5；②20＜C≤30，ΔC≤3；③C＞30，ΔC≤4；且在整个焊缝长度范围内不大于5IIIII汽车有限公司Page: 4 of 1宽窄差1 4 焊缝宽度尺寸偏差C1为实际焊缝宽度，C为设计焊缝宽度I ①C≤20，ΔC＝0~2；②20＜C≤30，ΔC＝0~2.5；14 ③C＞30，ΔC＝0~3IIIII ①C≤20，ΔC＝0~3；②20＜C≤30，ΔC＝0~4；③C＞30，ΔC＝0~51 5 焊缝边线直线度f:任意300焊缝内,焊缝边缘沿轴向的直线度I f≤1.5 f≤2II f≤2 f≤2.5III f≤2.5 f≤31 6 焊缝表面凹凸g为任意25焊缝长度范围内，焊缝余高hmax–hmin 的差值I g≤1 g≤1.5II g≤1.5 g≤2III g≤2 g≤2.51 7 根部收缩（缩沟）I 不允许不允许不允许不允许II 不允许h≤0.2+0.02t≤0.5，总长度不超过焊缝全长的10%，局部h≤0.6h≤0.2+0.02t≤0.5，总长度不超过焊缝全长的10%，局部h≤0.8h≤0.2+0.02t≤0.6，总长度不超过焊缝全长的10%，局17部h≤1III h≤0.2+0.02t≤0.6，总长度不超过焊缝全长的10%h≤0.2+0.04t≤0.8，总长度不超过焊全长的10%，局部h≤1h≤0.2+0.04t≤0.8，总长度不超过焊缝全长的10%，局部h≤1.2h≤0.2+0.06t≤1，总长度不超过焊缝全长的10%，局部h≤1.51 8 未焊I 不允许不允许不允许不允许II 不允许不允许不允许不可有可测汽车有限公司Page: 5 of 1透出的连续缺陷，局部缺陷h≤0.05t≤1，总长度不超过焊缝全长的10%III 不允许不允许不可有可测出的连续缺陷，局部缺陷h≤0.1t≤1.5，总长度不超过焊缝全的10% 不可有可测出的连续缺陷，局部缺陷h≤0.05t≤2，总长度不超过焊缝全长的10%1 9 未融合I 不允许不允许不允许不允许II 不允许不允许不允许n≤0.4s≤4，总长度不超过焊缝全长的10%III 不允许不允许h≤0.4s≤4，总长度不超过焊缝全长的10%h≤0.4s≤4，总长度不超过焊缝全长的10%2 0 根部下榻I h≤1+0.1b＜2h≤1+0.2b＜3h≤1+0.3b＜3h≤1+0.1b＜3II h≤1+0.2b＜3h≤1+0.3b允许局部微小超出，但h＜3h≤1+0.4b＜5h≤1+0.2b＜4III h≤1+0.3b＜4h≤1+0.4b允许局部超过，但h＜4h≤1+0.8b＜5h≤1+0.6b＜5表3 角接焊缝外观质量检验项目和要求No .项目项目说明（图示）质量等级焊缝类型A/B C D汽车有限公司Page: 6 of 11焊缝超厚角焊缝实际有效厚度过大，a ：设计要求厚度Ih ≤1+0.1a ≤3 h ≤1+0.1a ≤3 h ≤1+0.15a ≤3 IIh ≤1+0.15a ≤3 h ≤1+0.15a ≤3 h ≤1+0.2a ≤3 IIIh ≤1+0.15a ≤4 h ≤1+0.15a ≤4h ≤1+0.2a ≤42焊缝减薄角焊缝实际有效厚度不足，a ：设计要求厚度I 不允许 不允许 不允许 II 不允许 不允许不允许III 不允许h ≤0.3+0.035a ≤1，总长度不超过焊缝全长的20%h ≤0.3+0.035a ≤1，总长度不超过焊缝全长的20%3凸度过大或凹度过大I h ≤1+0.06a ≤3 h ≤1+0.06a ≤3 h ≤1+0.06a ≤3 II h ≤1+0.10a ≤3 h ≤1+0.12a ≤4 h ≤1+0.15a ≤4 III h ≤1+0.15a ≤3h ≤1+0.15a ≤4h ≤1+0.20a ≤54不等边hI h ≤0.5+0.1Z h ≤0.5+0.1Z h ≤1+0.15Z II h ≤1+0.1Z h ≤1+0.15Zh ≤1.5+0.15ZIII h ≤1+0.1Zh ≤1+0.15Z ，允许局部超过 h ≤2+0.15Z ，允许 局部超过5焊脚尺寸KI ①K1=tmin+│2~3│②K2=H+│1.5~2.0│0.25tmin ≤ K3 ≤tmin+1.5； H 表示坡口开口①K1=tmin+│2~4│ ②K2=H+│1.5~2.5│；0.25tmin ≤ K3 ≤ tmin+2.0；H 表示坡口开口尺寸，tmin 表示两板间的最小板厚 ①K1=tmin+│2~4│ ②K2=H+│1.5~3.0│；0.25tmin ≤ K3 ≤ tmin+2.5；H 表示坡口开口尺寸，tmin 表示两板间的最小板厚II III汽车有限公司Page: 7 of 1尺寸，tmin 表示两板间的最小板厚6焊缝宽窄差ΔCI①C≤20，ΔC＜3②20＜C≤30，ΔC＜4③C＞30，ΔC＜5IIIII7够焊缝宽度尺寸偏差ΔCI①C1≤20，ΔC=-1~2②20 ＜C1≤30 ，ΔC=-1~3③C＞30，ΔC=-2~2①C1≤20，ΔC=-1~2②20 ＜C1≤30 ，ΔC=-1~3③C＞30，ΔC=-2~3①C1≤20，ΔC=-1~2②20 ＜C1≤30 ，ΔC=-2~3③C＞30，ΔC=-2~4IIIII8焊缝边缘直线度fI f≤1.5 f≤2 f≤2II f≤2 f≤2.5 f≤2.5III f≤2.5 f≤3 f≤39焊缝表面凹凸IΔh≤1Δh≤1.5Δh≤1.5IIΔh≤1.5Δh≤2Δh≤2IIIΔh≤2Δh≤2.5Δh≤2.510咬边焊缝与母材之间的凹槽I不允许连续缺陷深度h≤0.2，局部缺陷深度h≤0.2，且总长度不超过焊缝全长的10%连续缺陷深度h≤0.3，局部缺陷深度h≤0.3，且总长度不超过焊缝全长的10%II连续缺陷深度h≤0.3，局部缺陷连续缺陷深度h≤0.3，局部缺陷深度h≤0.3，且总连续缺陷深度h≤0.4，局部缺陷深度h≤0.4，且总汽车有限公司Page: 8 of 1深度h≤0.3，且总长度不超过焊缝全长的10% 长度不超过焊缝全长的15%长度不超过焊缝全长的15%III连续缺陷深度h≤0.4，局部缺陷深度h≤0.4，且总长度不超过焊缝全长的20% 连续缺陷深度h≤0.4，局部缺陷深度h≤0.4，且总长度不超过焊缝全长的20%连续缺陷深度h≤0.5，局部缺陷深度h≤0.5，且总长度不超过焊缝全长的20%11焊瘤I不允许II总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3内III总长度不超过焊缝全场的10%，单个焊瘤深度h≤0.3内12表面气孔夹渣I不允许不允许不允许II不允许在 50 焊缝长度上，单个缺陷d≤0.25t≤2，缺陷总尺寸不超过4在50 焊缝长度上，单个缺陷d≤0.25t≤3，缺陷总12 尺寸不超过4III不允许在 50 焊缝长度上，单个缺陷d≤0.25t≤3，缺陷总尺寸不超过6在50 焊缝长度上，单个缺陷d≤0.25t≤4，缺陷总尺寸不超过613弧坑缩孔I不允许不允许不允许II不允许不允许单个小的只允许出现在焊缝上III单个小的只允许出现在焊缝上单个小的只允许出现在焊缝上单个小的只允许出现在焊缝和母材上15裂纹在焊缝金属及热影响区内的裂纹I不允许IIIII16电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤I不允许在焊缝接头的外面及母材表面II不允许在焊缝接头的外面及母材表面局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值III局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值17焊缝成I焊缝与母材圆滑过渡，焊缝均匀、细密，接头匀直II焊缝与母材圆滑过渡，匀直，接头良好III焊缝与母材圆滑过渡，匀直，接头良好4焊接接头分类焊接接头共有五种形式，对接，角接，T形，搭接和端接接头一、埋弧焊焊缝坡口的基本形式和尺寸：二、手工电弧焊焊缝坡口的基本形式和尺寸：三、CO2焊焊缝坡口的基本形式和尺寸：。

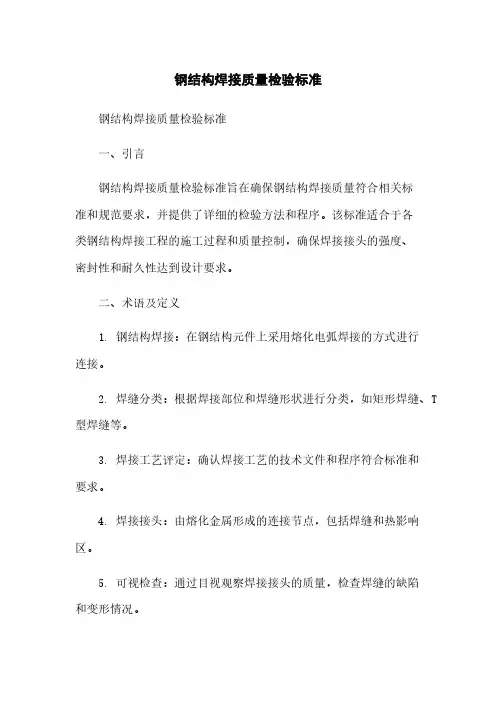

钢结构焊接质量检验标准
钢结构焊接质量检验标准钢结构焊接质量检验标准一、引言钢结构焊接质量检验标准旨在确保钢结构焊接质量符合相关标准和规范要求，并提供了详细的检验方法和程序。
该标准适合于各类钢结构焊接工程的施工过程和质量控制，确保焊接接头的强度、密封性和耐久性达到设计要求。
二、术语及定义1. 钢结构焊接：在钢结构元件上采用熔化电弧焊接的方式进行连接。
2. 焊缝分类：根据焊接部位和焊缝形状进行分类，如矩形焊缝、T 型焊缝等。
3. 焊接工艺评定：确认焊接工艺的技术文件和程序符合标准和要求。
4. 焊接接头：由熔化金属形成的连接节点，包括焊缝和热影响区。
5. 可视检查：通过目视观察焊接接头的质量，检查焊缝的缺陷和变形情况。
6. 放射检测：利用射线或者射线线组对焊接接头进行缺陷检测。
7. 弯曲试验：对焊接接头进行弯曲试验，评估其强度和韧性。
8. 焊接质量等级：根据检验结果和焊接质量要求，将焊接接头划分为不同的质量等级。
三、焊接质量控制要求1. 焊接工艺评定：对每种焊接工艺进行评定，包括焊接参数、焊接材料和设备要求等。
2. 焊工资质要求：明确焊工的资质要求，包括技术证书、经验和培训记录等。
3. 作业环境要求：确保焊接作业环境符合安全卫生标准，包括通风、防火措施等。
4. 材料质量要求：确保焊接材料的质量符合标准要求，包括焊条、焊丝等。
5. 检验设备要求：使用符合标准要求的检验仪器和设备，如放射检测仪、超声波检测仪等。
四、焊接质量检验程序1. 准备工作：对焊接接头进行前处理，包括清洁、除锈、装配等。
2. 检验计划制定：根据焊接接头的类型和要求制定检验计划，包括检验方法和检验位置。
3. 可视检查：对焊缝进行可视检查，包括检查焊缝的完整性、尺寸和外观质量等。
4. 放射检测：对焊接接头进行放射检测，发现焊缝内部的缺陷，如气孔、夹杂物等。
5. 弯曲试验：对焊接接头进行弯曲试验，评估其强度和韧性。
6. 拆除试样：根据检验要求，拆除部份焊接接头作为试样进行检验。
钢结构结构施工质量验收规范
《钢结构结构施工质量验收规范》（2002）--钢结构焊接工程5 钢结构焊接工程5.1一般规定5.1.1本章适用于钢结构制作和安装中的钢构件焊接和焊钉焊接的工程质量验收。
5.1.2钢结构焊接工程可按相应的钢结构制作或安装工程检验批的划分为一个或若干个检验批。
说明：5.1.2钢结构焊接工程检验批的划分应符合钢结构施工检验批的检验要求。
考虑不同的钢结构工程验收批其焊缝数量有较大差异，为了便于检验，可将焊接工程划分一个或几个检验批。
5.1.3碳素结构应在焊缝冷却到环境温度、低合金结构钢应在完成焊接24h以后，进行焊缝探伤检验。
说明：5.1.3在焊接过程中、焊缝冷却过程及以后的相当长的一段时间可能产生裂纹。
普通碳素钢产生延迟裂纹的可能性很小，因此规定在焊缝冷却到环境温度后即可进行外观检查。
低合金结构钢焊缝的延迟时间较长，考虑到工厂存放条件、现场安装进度、工序衔接的限制以及随着时间延长，产生延迟裂纹的几率逐渐减小等因素，本规范以焊接完成24h后外观检查的结果作为验收的论据。
5.1.4焊缝施焊后应在工艺规定的焊缝及部位打上焊工钢印。
说明：5.1.4本条规定的目的是为了加强焊工施焊质量的动态管理，同时使钢结构工程焊接质量的现场管理更加直观。
5.2钢构件焊接工程I 主控项目5.2.1焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求及国家现行行业标准《建筑钢结构焊接技术规程》JGJ81的规定。
焊条、焊剂、药芯焊丝、熔嘴等在使用前，应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。
检查数量：全数检查。
检验方法：检查质量证明书和烘焙记录。
说明：5.2.1焊接材料对钢结构焊接工程的质量有重大影响。
其选用必须符合设计文件和国家现行标准的要求。
对于进场时经验收合格的焊接材料，产品的生产日期、保存状态、使用烘焙等也直接影响焊接质量。
本条即规定了焊条的选用和使用要求，尤其强调了烘焙状态，这是保证焊接质量的必要手段。
焊缝外观质量验收标准及尺寸允许偏差
焊缝外观质量验收标准及尺寸允许偏差1。
依据《YB3301-2005中华人民共和国黑色冶金行业标准》制定本工程的角焊缝焊角尺寸,焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚,t2为翼缘板板厚。
对于埋弧焊、二氧化碳气体保护焊,焊角尺寸可比计算值减小1mm，焊接H型钢的最小焊角高度规定为4mm。
且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测量.
2。
依据《JGJ81-2001建筑钢结构焊接技术规程》制定直角角焊缝厚度计算He,
1）当间隙b≤1.5时，He=0.7Hf，
2）当间隙1。
5〈b≤1。
5时，He=0。
7（Hf—b），
综合上述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚。
用于龙门埋弧焊的船型焊的焊缝测量。
说明:埋弧自动焊焊角尺寸要求如下表：（注明：单位为mm)
根据《GB50205—2001》钢结构工程施工质量验收规范制定以下表表A.0。
1一级、二级、三级焊缝外观质量标准（㎜）
外观质量为：二级标准
对接焊缝及完全熔透组合焊缝尺寸允许偏差应符合表A。
0.2的规定
表A。
0。
2对接焊缝及完全熔透组合焊缝尺寸允许偏差(㎜)
部分焊透组合焊缝和角焊缝外形尺寸允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺寸允许偏差（㎜）。
钢结构焊接施工质量验收规范
钢结构焊接施工质量验收规范钢结构是一种常用的建筑结构材料，其质量验收对于保证工程质量和安全至关重要。
焊接是钢结构施工中常用的连接方式之一，因此，钢结构焊接施工质量验收规范成为确保钢结构工程验收质量的基础。
本文将针对钢结构焊接施工质量验收规范进行详细介绍。
一、焊接材料的质量验收1. 焊条的质量验收焊条是钢结构焊接的重要材料，其中焊条的质量直接影响焊缝的质量。
焊条的质量验收应包括生产厂家的资质证明、焊条的外观质量检查和化学成分分析等。
2. 气体保护剂的质量验收在钢结构焊接中，常用的气体保护剂有氩气和二氧化碳等。
气体保护剂的质量验收包括气体纯度、剩余水分和氧含量等指标。
3. 辅助材料的质量验收除焊条和气体保护剂外，还有一些辅助材料在钢结构焊接中起到重要作用，如阻燃剂、表面处理剂等。
这些辅助材料的质量验收应根据相关标准进行。
二、焊接工艺的质量验收1. 焊接设备的质量验收焊接设备是钢结构焊接的关键工具，其质量直接影响焊接过程和焊缝质量。
焊接设备的质量验收包括焊机的额定参数、运行状态和焊机的接地情况等。
2. 焊接工艺规程的质量验收焊接工艺规程是指定焊接工艺参数和操作规范的文件。
焊接工艺规程的质量验收应包括工艺参数的合理性、具体操作步骤是否清晰等方面的评估。
三、焊接质量的检验方法1. 焊缝外观检验焊缝外观检验是通过目测方法评估焊缝表面的情况，包括焊缝形状、气孔、夹渣、未焊透等等。
焊缝外观检验的依据应符合相关标准的规定。
2. 焊缝尺寸和几何形状检验焊缝尺寸和几何形状检验要求对焊缝的尺寸、角度、宽度、间距等进行测量，以判断其是否符合图纸和设计要求。
3. 焊缝强度和机械性能检验焊缝强度和机械性能检验是通过对焊缝进行拉伸试验、硬度测试等方式，评估焊缝的强度和机械性能。
四、焊接质量验收的记录与报告每次焊接质量验收都应有相应的记录和报告，其中包括焊接材料和工艺验收的结果，检验方法和仪器的使用情况，以及焊缝质量的评估结果等内容。
焊缝外观质量验收标准及尺寸允许偏差
焊缝外观质 验收标准及尺 允许偏差1.依据 YB3301-2005中华人民共和 黑色冶金行业标准 制定本工程的角焊缝焊角尺 ，焊角高度Hf取0.6t1和1.52t中的大者，t1为腹板板厚，t2为翼缘板板厚 于埋弧焊 二氧化碳气体保护焊，焊角尺 可比计算值 小1mm，焊接H型钢的最小焊角高度规定为4mm 且用于连接板的平角焊一般为二氧化碳气体保护焊的焊缝测2.依据 JGJ81-2001建筑钢结构焊接技术规程 制定直角角焊缝厚度计算He，1 当间隙b 1.5时，He=0.7Hf,2 当间隙1.5<b 1.5时，He=0.7(Hf-b),综合 述公式得到角焊缝厚度计算He为0.42t1和1.052t之最大，t1为腹板板厚，t2为翼缘板板厚 用于龙门埋弧焊的船型焊的焊缝测说明 埋弧自动焊焊角尺 要求如 表 注明 单 为mm规格腹板板厚翼缘板板厚焊角高度Hf 角焊缝厚度He BH600*400*16*30 16 30 10 8BH500*400*14*2514 25 9 6根据 GB50205-2001 钢结构工程施工质 验收规范制定以 表表A.0.1一级 二级 级焊缝外观质 标准 ㎜项目允许偏差缺陷类型一级二级 级未焊满 指 足设计要求 允许0.2+0.02t，且1.00.2+0.04t，且 2.0100.0焊缝内缺陷总长 25.0根部收缩 允许 0.2+0.02t，且1.00.2+0.04t，且 2.0长度 限咬边 允许 0.05t，且 0.5 连续长度 100.0，且焊缝两侧咬边总长10%焊缝全长0.1t，且 1.0，长度 限弧坑裂纹 允许 允许允许存在个别长度 5.0的弧坑裂纹电弧擦伤 允许 允许允许存在个别电弧擦伤接头 良 允许缺口深度0.05t，且0.5缺口深度0.1t，且 1.01000.0焊缝 应超过1处表面夹渣 允许 允许深 0.2t 长 0.2t，且 20.0 表面气孔 允许 允许50.0焊缝长度内允许直径 0.4t，且 3.0的气孔2个，孔距6倍孔径注 表内t为连接较薄的板厚外观质 为 二级标准接焊缝及完全熔透组合焊缝尺 允许偏差应符合表A.0.2的规定表A.0.2 接焊缝及完全熔透组合焊缝尺 允许偏差 ㎜部分焊透组合焊缝和角焊缝外形尺 允许偏差应符合表A.0.3的规定表A.0.3部分焊透组合焊缝和角焊缝外形尺 允许偏差 ㎜。
钢结构焊缝的检验标准
焊缝检验标准1.0 适用范围金属材料熔化焊外观检验。
它也可以用于接头的焊前外观检验.2.0 要求3.1 外观质量3.2.1 验货方法说明照明设备表面光照度至少应达到350LX，建议应达到500LX.出于直接实施检查的目的，在将实施检查的表面600mm之内，应给外观检测备好足够的空间，而且其检测角度不应小于大约30°（见图1)。
范围图1 检测范围当不能根据图1的检测范围或有应用标准规定时,应采用放大镜间接检查。
4. 焊后外观检验4。
1 清理和修磨此类焊缝应进行检查以确定：a）应以人工或机械的方式除去所有的焊渣，这样可避免掩盖任何缺陷；b)不应有工具碰撞或击打的痕迹；c)当需要进行焊缝修磨时，避免打磨引起的接头过热和打磨痕迹，以及不平坦的收尾;d）角焊缝和对接焊缝应进行齐平打磨，接头部分应与母材金属处于平滑状态，不应有不平整之处。
如果造成缺陷（由于打磨或其他导致的），应提出来，以便进行补救.4。
2 外形和尺寸焊缝应检测下列内容：a)焊缝面的外形和超出焊缝金属的高度是否符合验收标准的要求（见4。
4.1）；b) 焊接表面是否规则，焊波的形状和节距是否均匀一致，是否有满意的视觉外形，c）焊缝的宽度应与整个接头的宽度相一致，应符合焊接图纸中或验收标准的要求4.3在对接焊缝的情况下，应检查焊缝坡口是否完全填满。
4。
4 焊脚和表面焊缝视觉可接近部分，比如单边对接焊缝的焊脚和焊缝表面，应被检验以确定与验收标准之间的偏差（见4。
4。
1）.应检测焊缝以确定下列内容：a)在单面对接焊缝的情况下，整个接头的焊透性，根部凹状，烧穿和收缩沟槽是否处在验收标准的规定限度；b）任何咬边均应符合验收标准；c）任何缺陷，例如检测到的裂缝或多孔的情况必要时,均应依照适当的验收准则，在焊接表面或热影响区，采用光学的辅助检查；d)任何其目的是便于组装和生产临时焊接到工件上的附件都可能会影响到物件的功能，或影响检查工作，都应加以除去,从而不损坏工件，应检查固定的附件区域，以确信无任何裂缝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编制∕日期焊缝外观质量检验规范ZY/ZY16-2011审核∕日期共9 页批准∕日期第A∕0版1 下列符号适用于本文件。
a ：角焊缝的公称喉厚（角焊缝厚度）；b ：焊缝余高的宽度；d ：气孔的直径h ：缺陷尺寸（高度或宽度）；s ：对接焊缝公称厚度（或在不完全焊透的场合下规定的熔透深度）；t ：壁厚或板厚；K ：角焊缝的焊脚尺寸（在直角等腰三角形截面中K=2a）C ：焊缝宽度2 焊缝分类及质量等级2.1 焊缝分类根据产品构件的受力情况以及重要性，把焊缝分为A、B、C、D 等四大类。
具体分类见表1。
表1 焊缝分类焊缝区分焊缝类别适用部位及例子焊缝类型对接焊缝及角焊缝A 承受动载、冲击载荷，直接影响产品的安全及可靠性，作为高强度结构件的焊缝（如：泵车臂架、支腿、布料杆立柱，挖掘机动臂、料斗等）B 承受高压的焊缝（如：液压油缸、高压油管等焊缝）C 受力较大、影响产品外观质量或低压密封类焊缝（如：泵送公司付梁、料斗、油箱、水箱等焊缝）D 承载很小或不承载，不影响产品的安全及外观质量的焊缝2.2 焊缝质量等级焊缝外观质量检验要求表中所列项目，每个项目分三个等级：其中Ⅰ级为优秀，Ⅱ级为良好，Ⅲ级为合格。
3 焊缝外观质量检验规则3.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。
3.2 质量检验部门按图样、工艺文件上规定的焊缝类别和质量等级，对焊接件是否合格进行检查和验收。
4 焊缝外观质量检验项目和要求对接焊缝见表2，角接焊缝见表3。
表2 对接焊缝外观质量检验项目和要求No . 项目项目说明(图示) 质量等级焊缝类型A B C D1 表面气孔I 不允许可视面不允许，非可视面允许单个小的气孔，气孔直径d≤0.25t≤1.5IIIII2 表面夹渣I 不允许II 不允许50 焊缝长度上,只允许单个夹渣,且直径不大于1/4板厚,最大不超过2(密封焊缝不允许夹渣)50 焊缝长度上，只允许单个夹渣，且直径不大于1/4板厚，最大不超过3III 不允许50 焊缝长上，只允许单个夹渣,且直径不大于1/3板厚,最大不超过3(封焊缝不允许夹渣)50 焊接长上，只允许单个夹渣，且直径不大于1/3板厚，最大不超过43 飞溅沿焊缝方向100×50 中Φ1以上的飞溅数量I 不允许可视面不允许有飞溅，非可视面在100×50的范围内，Φ1 以上的飞溅数量不超过一个IIIII4 裂纹在焊缝金属及热影响区内的裂纹I 不允许IIIII5 弧坑缩孔I 不允许II 不允许①0.5≤t≤3之间，弧坑深度h≤0.2δ；②t≥3，弧坑深度a≤0.1h≤2 III6 电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材I 不允许在焊缝接头的外面及母材表面II 不允许在焊缝接头的局部出现应打磨，打磨后呈表面处局部损伤外面及母材表面光滑过渡，打磨处的实际板厚不小于设计规定的最小值III 局部出现应打磨，打磨后呈光滑过渡，打磨后实际板厚不小于设计规定的最小值7 焊缝成形I 焊缝与母材圆滑过渡，焊波均匀、细密，接头匀直II 焊缝与母材圆滑过渡，匀直，接头良好III 焊缝与母材圆滑过渡，接头良好8 焊缝余高I h≤1+0.05b允许局部超过h≤1+0.1b h≤1+0.1b h≤1+0.15bII h≤1+0.1b h≤1+0.1b允许局部微小超过h≤1+0.15b允许局部微小超过h≤1+0.2b允许局部微小超过III h≤1+0.15Ch≤1+0.15b允许局部超过h≤1.2+0.15b允许局部超过h≤1+0.2b允许局部超过9 未焊满及凹坑I 不允许h ＜0.2+0.02t≤0.6总长度不超过焊缝全场的15%II 不允许h ＜0.2+0.03t≤0.5总长度不超过焊缝全长的10%h ＜0.2+0.04t≤1.0总长度不超过焊缝全长的15%III 不允许h ＜0.2+0.04t≤1.0总长度不超过焊缝全长的15%h ＜0.2+0.06t≤1.5总长度不超过焊缝全长的20%10 错边①单面焊缝②双面焊缝I ①h≤0.10t≤0.5h≤0.10t≤1h≤0.10t≤1 h≤0.10t≤1.5②h≤0.10t≤1h≤0.10t≤1.5h≤0.10t≤2 h≤0.10≤2II ①h≤0.10≤1.5h≤0.10≤1.5h≤0.15t≤1.5 h≤0.15t≤2②h≤0.10t≤2h≤0.10t≤2h≤0.15t≤3 h≤0.15t≤3III ①h≤0.15t≤2 h≤0.15t≤2h≤0.15t≤2 h≤0.15t≤3②h≤0.15t≤3 h≤0.15t≤3h≤0.2t≤3 h≤0.2t≤411 焊瘤I 不允许II 总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3III 总长度不超过焊缝全长的10%以内，单个焊瘤深度不超过h≤0.312 咬边I 不允许不允许h≤0.03t≤0.5总长度不超过焊缝全长的10%II h≤0.03t≤0.5总长度不超过焊缝全长的10% h≤0.03t≤0.5总长度不超过焊缝全长的15%III h≤0.03t≤0.5总长度不超过焊缝全长的20% h≤0.03t≤0.5总长度不超过焊缝全长的20%13 焊缝沿长度方向宽窄差I 任意300 mm内：①C≤20，ΔC≤2.5；②20＜C≤30，ΔC≤3；③C＞30，ΔC≤4；且在整个焊缝长度范围内不大于5IIIII14 焊缝宽度尺寸偏差C1为实际焊缝宽度，C为设计焊缝宽度I ①C≤20，ΔC＝0~2；②20＜C≤30，ΔC＝0~2.5；14 ③C＞30，ΔC＝0~3IIIII ①C≤20，ΔC＝0~3；②20＜C≤30，ΔC＝0~4；③C＞30，ΔC＝0~515 焊缝边线直线度f:任意300焊缝内,焊缝边缘沿轴向的直线度I f≤1.5f≤2II f≤2f≤2.5 III f≤2.5f≤316 焊缝表面凹凸I g≤1g≤1.5 II g≤1.5g≤2g为任意25焊缝长度范围内，焊缝余高hmax–hmin 的差值III g≤2g≤2.517 根部收缩（缩沟）I 不允许不允许不允许不允许II 不允许h≤0.2+0.02t≤0.5，总长度不超过焊缝全长的10%，局部h≤0.6h≤0.2+0.02t≤0.5，总长度不超过焊缝全长的10%，局部h≤0.8h≤0.2+0.02t≤0.6，总长度不超过焊缝全长的10%，局17部h≤1III h≤0.2+0.02t≤0.6，总长度不超过焊缝全长的10%h≤0.2+0.04t≤0.8，总长度不超过焊全长的10%，局部h≤1h≤0.2+0.04t≤0.8，总长度不超过焊缝全长的10%，局部h≤1.2h≤0.2+0.06t≤1，总长度不超过焊缝全长的10%，局部h≤1.518 未焊透I 不允许不允许不允许不允许II 不允许不允许不允许不可有可测出的连续缺陷，局部缺陷h≤0.05t≤1，总长度不超过焊缝全长的10% III 不允许不允许不可有可测出的连续缺陷，局部缺陷h≤0.1t≤1.5，总长度不超过焊缝全的10%不可有可测出的连续缺陷，局部缺陷h≤0.05t≤2，总长度不超过焊缝全长的10%19 未融合I 不允许不允许不允许不允许II 不允许不允许不允许n≤0.4s≤4，总长度不超过焊缝全长的10%III 不允许不允许h≤0.4s≤4，总长度不超过焊缝全长的10%h≤0.4s≤4，总长度不超过焊缝全长的10%20 根部下榻I h≤1+0.1b＜2h≤1+0.2b＜3h≤1+0.3b＜3h≤1+0.1b＜3II h≤1+0.2b＜3h≤1+0.3b允许局部微小超出，但h＜3h≤1+0.4b＜5h≤1+0.2b＜4III h≤1+0.3b＜4h≤1+0.4b允许局部超过，但h＜4h≤1+0.8b＜5h≤1+0.6b＜5表3 角接焊缝外观质量检验项目和要求No. 项目项目说明（图示）质量等级焊缝类型A/B C D1 焊缝超厚角焊缝实际有效厚度过大，a：设计要求厚度I h≤1+0.1a≤3h≤1+0.1a≤3h≤1+0.15a≤3II h≤1+0.15a≤3h≤1+0.15a≤3h≤1+0.2a≤3III h≤1+0.15a≤4h≤1+0.15a≤4h≤1+0.2a≤42 焊缝减薄角焊缝实际有效厚度不足，a：设计要求厚度I 不允许不允许不允许II 不允许不允许不允许III 不允许h≤0.3+0.035a≤1，总长度不超过焊缝全长的20%h≤0.3+0.035a≤1，总长度不超过焊缝全长的20%3 凸度过大或凹I h≤1+0.06a≤3h≤1+0.06a≤3h≤1+0.06a≤3 II h≤1+0.10a≤3h≤1+0.12a≤4h≤1+0.15a≤4度过大III h≤1+0.15a≤3h≤1+0.15a≤4h≤1+0.20a≤54 不等边h I h≤0.5+0.1Z h≤0.5+0.1Z h≤1+0.15ZII h≤1+0.1Z h≤1+0.15Z h≤1.5+0.15ZIII h≤1+0.1Z h≤1+0.15Z，允许局部超过h≤2+0.15Z，允许局部超过5 焊脚尺寸K I ①K1=tmin+│2~3│②K2=H+│1.5~2.0│0.25tmin ≤K3≤tmin+1.5；H表示坡口开口尺寸，tmin 表示两板间的最小板厚①K1=tmin+│2~4│②K2=H+│1.5~2.5│；0.25tmin ≤K3≤tmin+2.0；H表示坡口开口尺寸，tmin 表示两板间的最小板厚①K1=tmin+│2~4│②K2=H+│1.5~3.0│；0.25tmin ≤K3≤tmin+2.5；H表示坡口开口尺寸，tmin 表示两板间的最小板厚IIIII6 焊缝宽窄差ΔC I ①C≤20，ΔC＜3②20＜C≤30，ΔC＜4③C＞30，ΔC＜5IIIII7 够焊缝宽度尺寸偏差ΔC I ①C1≤20，ΔC=-1~2②20 ＜C1≤30 ，ΔC=-1~3③C＞30，ΔC=-2~2①C1≤20，ΔC=-1~2②20 ＜C1≤30 ，ΔC=-1~3③C＞30，ΔC=-2~3①C1≤20，ΔC=-1~2②20 ＜C1≤30 ，ΔC=-2~3③C＞30，ΔC=-2~4IIIII8 焊缝边缘直线度f I f≤1.5f≤2f≤2 II f≤2f≤2.5f≤2.5 III f≤2.5f≤3f≤39 焊缝表面I Δh≤1Δh≤1.5Δh≤1.5 II Δh≤1.5Δh≤2Δh≤2凹凸III Δh≤2Δh≤2.5Δh≤2.510 咬边焊缝与母材之间的凹槽I 不允许连续缺陷深度h≤0.2，局部缺陷深度h≤0.2，且总长度不超过焊缝全长的10%连续缺陷深度h≤0.3，局部缺陷深度h≤0.3，且总长度不超过焊缝全长的10%II 连续缺陷深度h≤0.3，局部缺陷深度h≤0.3，且总长度不超过焊缝全长的10%连续缺陷深度h≤0.3，局部缺陷深度h≤0.3，且总长度不超过焊缝全长的15%连续缺陷深度h≤0.4，局部缺陷深度h≤0.4，且总长度不超过焊缝全长的15%III 连续缺陷深度h≤0.4，局部缺陷深度h≤0.4，且总长度不超过焊缝全长的20%连续缺陷深度h≤0.4，局部缺陷深度h≤0.4，且总长度不超过焊缝全长的20%连续缺陷深度h≤0.5，局部缺陷深度h≤0.5，且总长度不超过焊缝全长的20%11 焊瘤I 不允许II 总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3内III 总长度不超过焊缝全场的10%，单个焊瘤深度h≤0.3内12 表面气孔夹渣I 不允许不允许不允许II 不允许在50 焊缝长度上，单个缺陷d≤0.25t≤2，缺陷总尺寸不超过4在50 焊缝长度上，单个缺陷d≤0.25t≤3，缺陷总12 尺寸不超过4 III 不允许在50 焊缝长度上，单个缺陷d≤0.25t≤3，缺陷总尺寸不超过6在50 焊缝长度上，单个缺陷d≤0.25t≤4，缺陷总尺寸不超过613 弧坑缩孔I 不允许不允许不允许II 不允许不允许单个小的只允许出现在焊缝上III 单个小的只允许出现在焊缝上单个小的只允许出现在焊缝上单个小的只允许出现在焊缝和母材上15 裂纹在焊缝金属及热影响区内的裂纹I 不允许IIIII16 电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤I 不允许在焊缝接头的外面及母材表面II 不允许在焊缝接头的外面及母材表面局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值III 局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值17 焊缝成形I 焊缝与母材圆滑过渡，焊缝均匀、细密，接头匀直II 焊缝与母材圆滑过渡，匀直，接头良好III 焊缝与母材圆滑过渡，匀直，接头良好。
