焊缝外观质量检验规范标准
焊接外观检验标准有哪些
焊接外观检验标准有哪些
要实施焊接外观检验，必须遵循钣金物件的焊接外观检验标准，它主要包括以下几条：
一、普通焊接：
1、焊缝表面多层焊晶、气孔，棱角打磨达到光滑，无明显折折未焊熔接处。
2、焊缝外形符合焊接技术卡的要求，焊缝宽度正确，低于1.5mm 的焊缝宽度，夹角≤90°，等腰三角形折边角重叠夹角≤45°。
3、熔接表面应无改变厚度，有较强的弹性，完全没有焊熔区。
4、表面应无漏焊、飞溅、滴溅、不良气泡、碳渍和其它缺陷。
5、焊接测试应达到规定的实质要求。
二、特殊焊接：
1、焊缝表面多层焊晶、气孔，棱角打磨达到光滑，无明显折折未焊熔接处。
2、钢板焊接处应无改变厚度，圆角外径和直线宽度符合设计要求。
3、表面应无漏焊、飞溅、滴溅、不良气泡、碳渍和其它缺陷。
4、填充熔焊处，完全无改变厚度，无焊熔区，且表面平滑、有光泽。
5、焊接测试应达到规定的实质要求。
- 1 -。
焊缝外观质量检验标准

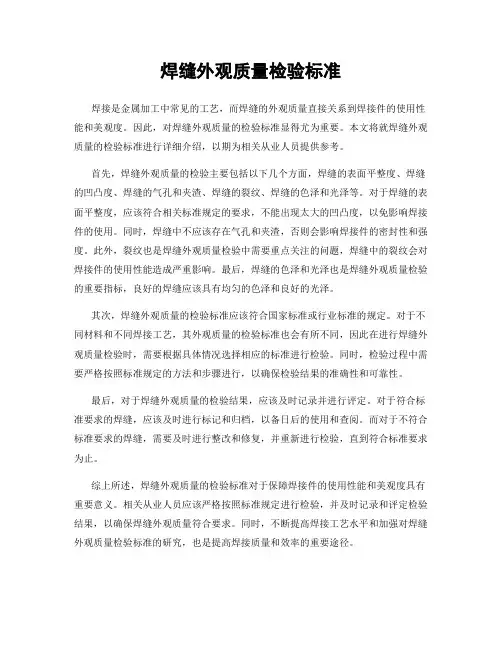

焊缝外观质量检验标准焊接是金属加工中常见的工艺，而焊缝的外观质量直接关系到焊接件的使用性能和美观度。
因此，对焊缝外观质量的检验标准显得尤为重要。
本文将就焊缝外观质量的检验标准进行详细介绍，以期为相关从业人员提供参考。
首先，焊缝外观质量的检验主要包括以下几个方面，焊缝的表面平整度、焊缝的凹凸度、焊缝的气孔和夹渣、焊缝的裂纹、焊缝的色泽和光泽等。
对于焊缝的表面平整度，应该符合相关标准规定的要求，不能出现太大的凹凸度，以免影响焊接件的使用。
同时，焊缝中不应该存在气孔和夹渣，否则会影响焊接件的密封性和强度。
此外，裂纹也是焊缝外观质量检验中需要重点关注的问题，焊缝中的裂纹会对焊接件的使用性能造成严重影响。
最后，焊缝的色泽和光泽也是焊缝外观质量检验的重要指标，良好的焊缝应该具有均匀的色泽和良好的光泽。
其次，焊缝外观质量的检验标准应该符合国家标准或行业标准的规定。
对于不同材料和不同焊接工艺，其外观质量的检验标准也会有所不同，因此在进行焊缝外观质量检验时，需要根据具体情况选择相应的标准进行检验。
同时，检验过程中需要严格按照标准规定的方法和步骤进行，以确保检验结果的准确性和可靠性。
最后，对于焊缝外观质量的检验结果，应该及时记录并进行评定。
对于符合标准要求的焊缝，应该及时进行标记和归档，以备日后的使用和查阅。
而对于不符合标准要求的焊缝，需要及时进行整改和修复，并重新进行检验，直到符合标准要求为止。
综上所述，焊缝外观质量的检验标准对于保障焊接件的使用性能和美观度具有重要意义。
相关从业人员应该严格按照标准规定进行检验，并及时记录和评定检验结果，以确保焊缝外观质量符合要求。
同时，不断提高焊接工艺水平和加强对焊缝外观质量检验标准的研究，也是提高焊接质量和效率的重要途径。
总之，焊缝外观质量的检验标准是焊接工艺中不可或缺的一环，只有严格按照标准进行检验，才能保证焊接件的质量和可靠性。
希望本文的介绍能够对相关从业人员有所帮助，促进焊接质量的提升和工艺的进步。
焊缝外观质量标准(铝&不锈钢)
D（普
检 验 标 准
通） C(中
级） B（高
t=0. 53mm
, 允 许
级） D（普
通） C(中
t﹥
偏 级） 3mm
差 B（高
级）
未焊满 h≦0.25t h≦0.1t
不允许 h≦0.25t,max2 h≦0.1t,max1 h≦0.05t,max0.5
根部收缩 h≦0.2+0.1t
h≦0.1t 不允许 h≦0.2t,max2 h≦0.1t,max1 h≦0.05t,max0.05
/ / /
根部未焊透 ≥0.5mm；h≦ 0.2t,max2mm ≥0.5mm，不允许
≥0.5mm，不允许
/
/
/
REV:1
接头不良 ≥0.5mm；允许 ≥0.5mm；不允许 ≥0.5mm；不允许
/ / /
焊瘤 ≥0.5mm；h≦0.2b ≥0.5mm；不允许 ≥0.5mm；不允许
/ / /
图例
缺陷类型
/
/
/
焊缝底部凸起过大 ≥0.5mm；h≦5mm ≥0.5mm；h≦4mm ≥0.5mm；h≦3mm
/ / /
角焊缝凸起过大
≥0.5mm；h≦ 1.5+0.3b,max5mm
≥0.5mm；h≦ 1.5+0.15b,max4mm
≥0.5mm；h≦ 1.5+0.1b,max3mm
/
/
/
对接焊缝凸起过大 ≥0.5mm；max10mm ≥0.5mm；max8mm ≥0.5mm；max6mm
焊缝外观检验依据：EN970；钢及其合金焊缝缺陷评定依据：ISO 5817-2003；外观表面缺陷检验标准至少C级及以上
管道焊缝外观检验标准
管道焊缝外观检验标准
管道焊缝是由对接的两个管子通过焊接工艺连接而成，焊缝部位是整
个管道系统中最容易产生问题的部位之一，因此无论是否是重要性质
的管道都需要进行外观检验。
以下是管道焊缝外观检验的标准和要求：
1. 焊缝表面的准备和清洁：焊缝表面必须去除等离子喷涂、氧化物、
油污和杂物等，表面应涂有一层稀释液以防止氧化腐蚀。
2. 断面检验：焊缝断面的检验要求焊面应均匀平整，无裂纹、夹渣和
过量焊料。
3. 缺陷检验：必须检查焊缝表面是否有气孔、裂纹、夹渣、明显凸起、凹陷等缺陷，这些缺陷将影响焊接强度和使用寿命。
4. 合格标准：焊缝外观检验的标准应符合以下条件：
- 气孔和夹渣允许出现一个每英寸一次，每个孔的占地面积不能超过
05平方英寸；
- 裂纹和缩孔禁止出现；
- 即使存在1个可接受的气孔或夹渣缺陷，焊接标记也不会被覆盖或清除；
- 凸起或凹陷不能超过管子表面的1/32，也不能超过管子正常轮廓的10%。
总之，焊缝外观检验标准是必须遵守的要求，超标的焊接不仅会降低焊接质量，而且会带来安全隐患。
所有焊缝的外观检验应进行认真、细致、全面的检查，以确保焊接的管道系统能满足安全和设计要求。
三级焊缝验收标准

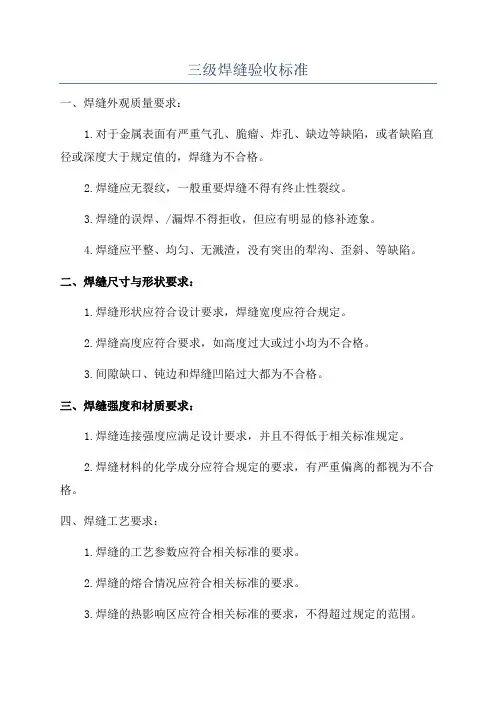

三级焊缝验收标准一、焊缝外观质量要求：1.对于金属表面有严重气孔、脆瘤、炸孔、缺边等缺陷，或者缺陷直径或深度大于规定值的，焊缝为不合格。
2.焊缝应无裂纹，一般重要焊缝不得有终止性裂纹。
3.焊缝的误焊、/漏焊不得拒收，但应有明显的修补迹象。
4.焊缝应平整、均匀、无溅渣，没有突出的犁沟、歪斜、等缺陷。
二、焊缝尺寸与形状要求：1.焊缝形状应符合设计要求，焊缝宽度应符合规定。
2.焊缝高度应符合要求，如高度过大或过小均为不合格。
3.间隙缺口、钝边和焊缝凹陷过大都为不合格。
三、焊缝强度和材质要求：1.焊缝连接强度应满足设计要求，并且不得低于相关标准规定。
2.焊缝材料的化学成分应符合规定的要求，有严重偏离的都视为不合格。
四、焊缝工艺要求：1.焊缝的工艺参数应符合相关标准的要求。
2.焊缝的熔合情况应符合相关标准的要求。
3.焊缝的热影响区应符合相关标准的要求，不得超过规定的范围。
五、焊缝无损检测要求：1.焊缝应按照设计要求和相关标准进行无损检测。
2.焊缝无损检测应符合相关标准的要求，合格率应达到规定的要求。
六、焊缝的环境和安全要求：1.焊缝作业环境应符合相关标准的要求，确保焊接安全。
2.焊缝工作人员应持证上岗，具备一定的焊接技能。
七、焊缝的记录和档案要求：1.焊缝的施焊记录应完整、准确，记录内容包括焊接参数、焊缝质量、焊接过程中的异常情况等。
2.焊缝的检验记录应完整、准确，包括验收结果、所采取的措施等。
3.焊缝的档案资料应保存完整，方便后续查阅和管理。
总之，三级焊缝验收标准是对焊缝外观质量、尺寸和形状、强度和材质、工艺、无损检测、环境和安全以及记录和档案进行评定和验收的标准。
只有符合标准要求的焊缝才能被认可为合格，否则都为不合格。
这些标准的制定和执行，能够保证焊缝的质量和安全性，提高工程项目的可靠性和耐久性。
焊缝外观质量检验标准
焊缝外观质量检验标准
①焊缝外观应完整、均匀，无滞后、穿凿、错距、吊滑、黏滞、星型、虚焊、折皱及毛刺等不良缺陷；
②焊缝焊接头应连接紧密、并行度、轴向度要求符合设计规定；
③焊缝焊接头涂盖层厚度、起皱、收缩、鼓包要求符合规定；
④焊缝两端空隙和原定位关系要符合规定；
⑤焊缝两端空隙和原定位关系要符合规定；
⑥有焊缝的地方，外观是平整的，无毛病，检查无发现焊渣、气孔、
毛刺等不良现象；
⑦焊缝的表面无发黑、变色、氧化及烧伤、蚀孔等现象；
⑧对不锈钢的焊缝，要求表面颜色均匀、光滑，无杂质、氧化物或其
他现象；
⑨焊缝上要求无刮伤、脱落、腐蚀或其他破坏痕迹；
⑩飞溅、堆滞痕迹要求最少；。
焊缝外观检查标准
焊缝外观检查标准外观检验不仅是对产品最终焊缝外观寸和表面质量的检验,对产品焊接过程中的每一道焊缝也应进行外观检验,如厚壁焊件进行多层焊时，为防止前道焊道的缺陷带到了下一道，每焊完一道焊道便需进行外观检验。
焊缝外观检验分为：目视检验和尺寸检验一、焊缝的目视检验（一）目视检验的方法采用直接目视检验。
焊缝外形应均匀，焊道与焊道及焊道与基本金属之间应平滑过渡。
目视检验也称近距离目视检验，是用眼睛直接观察和分辨缺陷的形貌。
在检验过程中可采用适当的照明设施，利用反光镜调节照射角度和观察角度，或借助低倍放大镜观察。
（二）目视检验的程序应对焊接结构的所有可见焊缝进行目视检验。
（三）目视检验的项目焊接结束后，及时清理焊渣和飞溅，打磨焊道后，按下表中的项目进行检验。
目视检验若发现有裂纹、夹渣、气孔、焊瘤、咬边等不允许存在的缺陷，应清除、补焊、修磨，使焊缝表面质量符合要求。
二、焊缝外形尺寸的检验焊缝外形尺寸的检验是按图样标注尺寸或技术标准规定的尺寸对实物进行测量检验。
通常在目视检验的基础上，选择焊缝尺寸正常部位、尺寸变化的过渡部位和尺寸异常变化的部位进行测量检查，然后相互比较，找出焊缝外形尺寸变化的规律，与标准规定的尺寸对比，从而判断焊缝的外形尺寸是否符合要求。
（一）对接焊缝外形尺寸的检验对接焊缝的外形尺寸包括：焊缝的余高h、焊缝宽度c、焊缝边缘直线度f、焊缝宽度差和焊缝表面凹凸度。
焊缝的余高，焊缝宽度是重点检验的外形尺寸。
1、JB/T7949-1999《钢结构焊缝外形尺寸》就对接焊缝余高、焊缝宽度作如下规定：I形坡口对接焊缝，其焊缝宽度c=b+2a及余高应符合表二中I形焊缝的规定。
非I形坡口对接焊缝尺寸I形坡口对接焊缝尺寸非I形坡口对接焊缝，其焊缝宽度c=g+2a及余高应符合表二中非I形焊缝的规定。
焊接方法焊缝形式焊缝宽度c焊缝余高C(最小) C(最大)焊条电弧焊及气体保护焊I形焊缝b+4 b+8 平焊：0~3其余：0~4 非I形焊缝g+4 g+8对接焊缝余高和宽度的测量方法如下图：a）测较小焊缝余高b）测较大的焊缝余高c）测焊缝宽度2、焊缝边缘直线度在任意300mm连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度，应符合下表中的规定。
焊缝外观质量检验标准
焊缝外观质量检验标准焊缝外观质量检验标准一、引言焊缝外观质量检验是焊接工艺中非常重要的一环，其目的是确保焊缝的质量，以保证焊接结构的安全和功能的正常运行。
本旨在详细介绍焊缝外观质量检验的标准和要求，以供参考使用。
二、术语和定义1. 焊缝：指焊接过程中形成的金属或者非金属材料的连接部位。
2. 外观质量：指焊缝的外表面形态及其表面缺陷的程度。
3. 检验标准：指用于评估焊缝外观质量是否符合要求的标准。
三、外观质量检验项目为了确保焊缝的外观质量，需要对以下项目进行细致的检验：1. 表面平整度：检查焊缝表面的平整度，平整度不符合要求的可以使用修整工具进行修整。
2. 表面清洁度：检查焊缝表面的清洁度，应无油污、灰尘、涂料残留等杂质。
3. 焊缝几何形状：检查焊缝的几何形状，包括焊缝的高度、宽度、间隙等。
4. 焊缝表面缺陷：检查焊缝表面是否存在气孔、夹杂物、裂纹等缺陷，这些缺陷会对焊接结构的强度和密封性产生影响。
四、检验方法和标准1. 目视检查：通过肉眼观察焊缝表面，检查表面平整度、清洁度和几何形状等项目。
如果有明显的缺陷，可以进一步进行放大镜检查。
2. 放大镜检查：通过放大镜观察焊缝表面，对焊缝表面缺陷进行详细的检查和评估。
根据焊接规范和标准，确定缺陷的等级和接受标准。
3. 尺寸测量：使用尺子或者测量仪器测量焊缝的高度、宽度、间隙等，以确保其符合设计要求和规范要求。
五、缺陷等级和接受标准根据焊接规范和标准，焊缝表面缺陷可分为多个等级，包括一级（最严重）至五级（最轻微）。
不同焊接结构的缺陷等级和接受标准可能有所不同，需根据实际情况进行确定。
六、附件本所涉及的附件如下：1. 图表附件：包括焊接结构示意图、焊缝缺陷示意图等。
2. 检验记录表：用于记录焊缝外观质量检验结果。
七、法律名词及注释1. 建造法规：指国家对建造行业所制定的法律法规，包括《建筑法》、《建造工程施工合同管理办法》等。
2. 焊接规范：指国家对焊接工艺和质量的规范文件，如《焊接工艺规范》、《焊接接头验收标准》等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊缝外观质量检验规实施日期：2014年6月1日1 下列符号适用于本文件。
a ：角焊缝的公称喉厚（角焊缝厚度）；b ：焊缝余高的宽度；d ：气孔的直径h ：缺陷尺寸（高度或宽度）；s ：对接焊缝公称厚度（或在不完全焊透的场合下规定的熔透深度）；t ：壁厚或板厚；a）K ：角焊缝的焊脚尺寸（在直角等腰三角形截面中K=2C ：焊缝宽度2 焊缝分类及质量等级2.1 焊缝分类根据产品构件的受力情况以及重要性，把焊缝分为A、B、C、D 等四大类。
具体分类见表1。
2.2 焊缝质量等级焊缝外观质量检验要求表中所列项目，每个项目分三个等级：其中Ⅰ级为优秀，Ⅱ级为良好，Ⅲ级为合格。
3 焊缝外观质量检验规则3.1 焊缝按对接焊缝和角接焊缝的外观质量要求分别进行检验。
3.2 质量检验部门按图样、工艺文件，判断焊缝类别和质量等级，对焊接件是否合格进行检查和验收。
4 焊缝外观质量检验项目和要求对接焊缝见表2，角接焊缝见表3。
表2 对接焊缝外观质量检验项目和要求说明焊缝类型序号项目项目说明(图示)质量等级A B C D1 表面气孔I 不允许可视面不允许，非可视面允许单个小的气孔，气孔直径d≤0.3t≤2；(密封焊缝不允许有气孔)，其中t为板厚。
IIIII2 表面夹渣I 不允许II 不允许50 焊缝长度上,只允许单个夹渣,且直径不大于1/4板厚,最大不超过2(密封焊缝不允许夹渣)50 焊缝长度上，只允许单个夹渣，且直径不大于1/4板厚，最大不超过3III不允许50 焊缝长上，只允许单个夹渣,且直径不大于1/3板厚,最大不超过3(封焊缝不允许夹渣)50 焊接长上，只允许单个夹渣，且直径不大于1/3板厚，最大不超过43 飞溅沿焊缝方向100×50 中Φ1以上的飞溅数量I 不允许可视面不允许有飞溅，非可视面在100×50的围，Φ1 以上的飞溅数量不超过一个IIIII4 裂纹在焊缝金属及热影响区的裂纹不允许5 弧坑缩孔hI 不允许II 不允许①0.5≤t≤3之间，弧坑深度h≤0.2t；②t≥3，弧坑深度h≤0.1t≤2III序号项目项目说明(图示)质量等级A B C D6 电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤I 不允许在焊缝接头的外面及母材表面II不允许在焊缝接头的外面及母材表面局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值III局部出现应打磨，打磨后呈光滑过渡，打磨后实际板厚不小于设计规定的最小值7 焊缝成形I 焊缝与母材圆滑过渡，焊波均匀、细密，接头匀直II 焊缝与母材圆滑过渡，匀直，接头良好III 焊缝与母材圆滑过渡，接头良好8 焊缝余高Ih≤1+0.05b允许局部超过h≤1+0.1bh≤1+0.1b h≤1+0.15bIIh≤1+0.1b h≤1+0.1b允许局部微小超过h≤1+0.15b允许局部微小超过h≤1+0.2b允许局部微小超过IIIh≤1+0.15b≤5h≤1+0.15b≤5允许局部超过h≤1.2+0.15b≤5允许局部超过h≤1+0.25b≤6允许局部超过9 未焊满及凹坑I不允许h≤0.6总长度不超过焊缝全长的15%II不允许h ≤0.5总长度不超过焊缝全长的10%h ≤1.0总长度不超过焊缝全长的15%III不允许h ≤1.0总长度不超过焊缝全长的15%h≤1.5总长度不超过焊缝全长的20%10 错边①单面焊缝I①h≤0.10t≤1 h≤0.10t≤1 h≤0.10t≤1.5②h≤0.10t≤2 h≤0.10≤2序号项目项目说明(图示)质量等级A B C D②双面焊缝II①h≤0.10t≤1.5 h≤0.15t≤1.5h≤0.15t≤2②h≤0.15t≤3 h≤0.15t≤3III①h≤0.15t≤2 h≤0.15t≤2 h≤0.15t≤3②h≤0.2t≤3 h≤0.2t≤411 焊瘤I 不允许II不允许总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3 III不允许总长度不超过焊缝全长的10%以，单个焊瘤深度不超过h≤0.312 咬边I不允许不允许h≤0.03t≤0.5总长度不超过焊缝全长的10%IIh≤0.03t≤0.5，焊缝两侧总长度不超过焊缝全长的10%，且≤50h≤0.03t≤0.5总长度不超过焊缝全长的15%IIIh≤0.03t≤0.5，焊缝两侧总长度不超过焊缝全长的15%h≤0.03t≤1总长度不超过焊缝全长的20%要求修磨的焊缝不允许存在咬边。
13 焊缝沿长度方向宽窄差I 任意300 mm：①C≤20，ΔC≤2.5；②20＜C≤30，ΔC≤3；③C＞30，ΔC≤4；IIIII14 焊缝宽度尺寸I ①C≤20，ΔC＝0~2；②20＜C≤30，ΔC＝0~2.5；③C＞30，ΔC＝0~3II序号项目项目说明(图示)质量等级A B C D 偏差C1为实际焊缝宽度，C为设计焊缝宽度III①C≤20，ΔC＝0~3；②20＜C≤30，ΔC＝0~4；③C＞30，ΔC＝0~515 焊缝边线直线度f:任意300焊缝,焊缝边缘沿轴向的直线度I f≤1.5 f≤2II f≤2 f≤2.5IIIf≤3 f≤416 焊缝表面凹凸g为任意30焊缝长度围，焊缝余高hmax–hmin的差值I g≤1.5 g≤2II g≤2 g≤2.5IIIg≤2.5 g≤317 根部收缩（缩沟）I 不允许不允许不允许不允许II不允许h≤0.5，总长度不超过焊缝全长的10%h≤0.6，总长度不超过焊缝全长的10%，局部h≤1IIIh≤0.6，总长度不超过焊缝全长的10%h≤0.8，总长度不超过焊全长的10%，局部h≤1h≤1，总长度不超过焊缝全长的10%，局部h≤1.518 未焊透I 不允许不允许不允许不允许II不允许不允许不允许不可有可测出的连续缺陷，局部缺陷h≤0.05t≤1，总长度不超过焊缝全长的10%III不允许不允许不可有可测出的连续缺陷，局不可有可测出的连续缺陷，序号项目项目说明(图示)质量等级A B C D部缺陷h≤0.1t≤1.5，总长度不超过焊缝全的10%氩弧焊打底焊缝不允许。
局部缺陷h≤0.15t≤2，总长度不超过焊缝全长的10%19 未融合I 不允许不允许不允许不允许II不允许不允许不允许n≤0.4s≤4，总长度不超过焊缝全长的10%III不允许不允许h≤0.4t≤4，总长度不超过焊缝全长的10%。
密封性焊缝不允许。
h≤0.4t≤4，总长度不超过焊缝全长的10%20 根部下榻Ih≤1+0.1b＜1.5 h≤1+0.2b＜2h≤1+0.1b＜3IIh≤1+0.15b＜2 h≤1+0.3b＜3h≤1+0.2b＜3IIIh≤1+0.2b＜2h≤1+0.2b＜3h≤1+0.4b＜4h≤1+0.6b＜4表3 角接焊缝外观质量检验项目和要求说明焊缝类型序号项目项目说明（图示）质量等级A/B C D1 焊缝超厚角焊缝实际有效厚度过大，a：设计要求厚度I h≤1+0.1a≤3 h≤1+0.1a≤3 h≤1+0.15a≤3II h≤1+0.15a≤3 h≤1+0.15a≤3 h≤1+0.2a≤3IIIh≤1+0.15a≤4 h≤1+0.15a≤4 h≤1+0.2a≤42 焊缝角焊缝实际有效厚度不I 不允许不允许不允许序号项目项目说明（图示）质量等级A/B C D减薄足，a：设计要求厚度II 不允许不允许不允许III不允许h≤0.3+0.04a≤1，总长度不超过焊缝全长的20%h≤0.3+0.04a≤1，总长度不超过焊缝全长的20%3 凸度过大或凹度过大I h≤1+0.1a≤3 h≤1+0.1a≤3 h≤1+0.1a≤3II h≤1+0.15a≤3 h≤1+0.15a≤4 h≤1+0.15a≤4IIIh≤1+0.2a≤3 h≤1+0.2a≤4 h≤1+0.20a≤54 不等边hI h≤0.5+0.1Z h≤0.5+0.1Z h≤1+0.15ZII h≤1+0.1Z h≤1+0.15Z h≤1.5+0.15ZIIIh≤1+0.15Z≤4 h≤1+0.15Z，允许局部超过h≤2+0.15Z，允许局部超过5 焊脚尺寸KI ①K1=tmin+(2~3)②K2=H+(1.5~2.0)③0.25tmin ≤ K3≤tmin+1.5；①K1=tmin+(2~4)②K2=H+(1.5~2.5)；③0.25tmin ≤K3 ≤tmin+2.0；①K1=tmin+（2~4）②K2=H+(1.5~3.0)；③0.25tmin ≤ K3≤tmin+2.5；IIIIIH表示坡口开口尺寸，tmin 表示两板间的最小板厚6 焊缝宽窄差ΔCI ①C≤20，ΔC＜3②20＜C≤30，ΔC＜4③C＞30，ΔC＜5IIIII序号项目项目说明（图示）质量等级A/B C D7 焊缝宽度尺寸偏差ΔCI①C1≤20，ΔC= -1~2②20 ＜C1≤30，ΔC= -1~3③C＞30，ΔC= -2~2①C1≤20，ΔC=-1~2②20 ＜C1≤30，ΔC=-2~3③C＞30，ΔC=-2~4IIIII8 焊缝边缘直线度fI f≤1.5 f≤2 f≤2II f≤2 f≤3 f≤3III f≤3 f≤4 f≤4II 总长度不超过焊缝全长的5%，单个焊瘤深度h≤0.3III 总长度不超过焊缝全场的10%，单个焊瘤深度h≤0.312 表面气孔夹渣I 不允许不允许不允许II不允许在 50 焊缝长度上，单个缺陷d≤0.25t≤2，缺陷总尺寸不超过4在50 焊缝长度上，单个缺陷d≤0.25t≤3，缺陷总12 尺寸不超过4III不允许在 50 焊缝长度上，单个缺陷d≤0.25t≤3，缺陷总尺寸不超过6。
密封性要求焊缝不允许在50 焊缝长度上，单个缺陷d≤0.25t≤4，缺陷总尺寸不超过613 弧坑缩孔I 不允许不允许不允许II不允许不允许单个小的只允许出现在焊缝上III不允许单个小的只允许出现在焊缝上，密封性要求焊缝不允许。
单个小的只允许出现在焊缝和母材上16 电弧擦伤由于在坡口外引弧或起弧而造成焊缝邻近母材表面处局部损伤I 不允许在焊缝接头的外面及母材表面II不允许在焊缝接头的外面及母材表面局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值III局部出现应打磨，打磨后呈光滑过渡，打磨处的实际板厚不小于设计规定的最小值17 焊缝成形I 焊缝与母材圆滑过渡，焊缝均匀、细密，接头匀直II 焊缝与母材圆滑过渡，匀直，接头良好III 焊缝与母材圆滑过渡，匀直，接头良好18 其它其它焊缝外观质量检同“对接焊缝外观质量检验项目和要求”。
