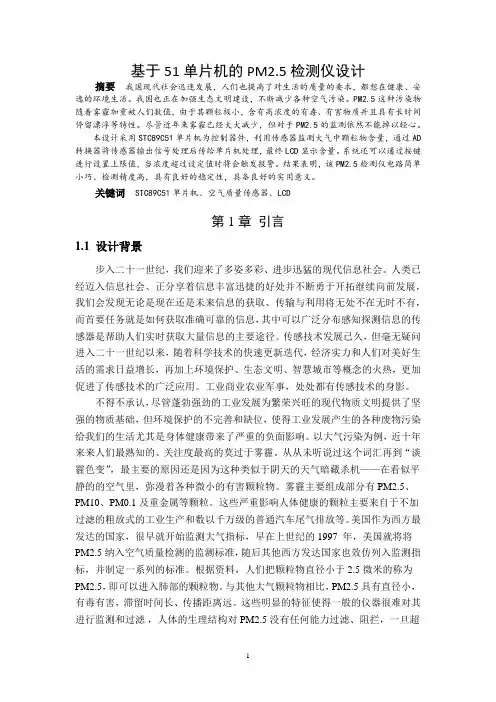

基于51单片机的PM2.5检测仪设计
基于51单片机的PM2.5检测仪设计摘要我国现代社会迅速发展，人们也提高了对生活的质量的要求，都想在健康、安逸的环境生活。
我国也正在加强生态文明建设，不断减少各种空气污染。
PM2.5这种污染物随着雾霾加重被人们数值，由于其颗粒极小，含有高浓度的有毒、有害物质并且具有长时间停留漂浮等特性。
尽管近年来雾霾已经大大减少，但对于PM2.5的监测依然不能掉以轻心。
本设计采用STC89C51单片机为控制器件，利用传感器监测大气中颗粒物含量，通过AD 转换器将传感器输出信号处理后传给单片机处理，最终LCD显示含量。
系统还可以通过按键进行设置上限值，当浓度超过设定值时将会触发报警。
结果表明，该PM2.5检测仪电路简单小巧、检测精度高，具有良好的稳定性，具备良好的实用意义。
关键词STC89C51单片机、空气质量传感器、LCD第1章引言1.1 设计背景步入二十一世纪，我们迎来了多姿多彩、进步迅猛的现代信息社会。
人类已经迈入信息社会、正分享着信息丰富迅捷的好处并不断勇于开拓继续向前发展，我们会发现无论是现在还是未来信息的获取、传输与利用将无处不在无时不有，而首要任务就是如何获取准确可靠的信息，其中可以广泛分布感知探测信息的传感器是帮助人们实时获取大量信息的主要途径。
传感技术发展已久，但毫无疑问进入二十一世纪以来，随着科学技术的快速更新迭代，经济实力和人们对美好生活的需求日益增长，再加上环境保护、生态文明、智慧城市等概念的火热，更加促进了传感技术的广泛应用。
工业商业农业军事，处处都有传感技术的身影。
不得不承认，尽管蓬勃强劲的工业发展为繁荣兴旺的现代物质文明提供了坚强的物质基础，但环境保护的不完善和缺位，使得工业发展产生的各种废物污染给我们的生活尤其是身体健康带来了严重的负面影响。
以大气污染为例，近十年来来人们最熟知的、关注度最高的莫过于雾霾。
从从未听说过这个词汇再到“谈霾色变”，最主要的原因还是因为这种类似于阴天的天气暗藏杀机——在看似平静的的空气里，弥漫着各种微小的有害颗粒物。
雾霾主要组成部分有PM2.5、PM10、PM0.1及重金属等颗粒。
这些严重影响人体健康的颗粒主要来自于不加过滤的粗放式的工业生产和数以千万级的普通汽车尾气排放等。
美国作为西方最发达的国家，很早就开始监测大气指标，早在上世纪的1997 年，美国就将将PM2.5纳入空气质量检测的监测标准，随后其他西方发达国家也效仿列入监测指标，并制定一系列的标准。
根据资料，人们把颗粒物直径小于2.5微米的称为PM2.5，即可以进入肺部的颗粒物。
与其他大气颗粒物相比，PM2.5具有直径小，有毒有害，滞留时间长、传播距离远。
这些明显的特征使得一般的仪器很难对其进行监测和过滤，人体的生理结构对PM2.5没有任何能力过滤、阻拦，一旦超标，对人体健康和大气环境质量影响较大。
2019年，发布的《中国空气质量改善报告（2013-2018年）》数据显示，2013-2018年的六年内，我国在保持经济平稳快速发展的同时，环境空气质量总体改善，重点区域明显好转，不过我国大气治理还存在许多有待解决的挑战。
中国的大气污染形势依然严峻，我国有几百个城市，但全国仍有60%以上城市PM2.5年均浓度未达到35微克/立方米的环境空气质量标准要求，与世界卫生组织10微克/立方米的准则值还有较大差距。
尤其是北方地区秋冬季重污染天气仍旧多发频发。
更为值得注意的是，包括PM2.5在内的空气颗粒物含量与人体健康息息相关。
根据世界卫生组织发表的报告显示，在污染比较严重的城市中的死亡率超过相对空气清新城市的15%至20%。
据统计，在欧洲，PM2.5每年导致超过三十万人死亡，并使欧盟国家人均期望寿命减少8.6个月。
科学家和医生都一致认为，细颗粒物造成的雾霾天气对人体健康的伤害比沙尘暴更大。
直径在2.5微米以下的细颗粒物，直径相当于人类头发的1/10大小，被吸入人体后，直接进入呼吸道，引起咳嗽、呼吸困难、哮喘等诸多疾病。
其中，抵抗力脆弱的老人、小孩以及心肺疾病患者是PM2.5污染的主要敏感群体。
由此看来，对PM2.5的监测与治理依然十分迫切和必要。
1.2 设计主要内容本论文设计提出一种基于51单片机的PM2.5浓度监测仪。
设计由51单片机、传感器、AD转换模块、LCD模块、报警器等模块组成的电路。
工作流程为：传感器采集PM2.5浓度，经过单片机处理，在LCD屏上显示，并设置预期报警值，当PM2.5浓度值超过该值后，报警器发出声音报警。
其中报警值可以用过第2章系统硬件设计2.1 主控芯片选择单片机是本PM2.5监测仪设计的核心，负责的是接收传感器传递过来的信息，并且发送命令给执行系统的作用。
单片机发明自上个世纪七十年代，自发明之日起，就作为了各项系统的控制核心，其功能一直都在被升级改善。
现如今的单片机相对于发明之初，性能在各方面都得到了极大的提升，已经不可与之前同日而语了。
现在的单片机已经广泛应用于航空航天、军事、仪器仪表以及各种智能设备上面，一直都是作为中枢大脑的存在，发挥着极其关键的作用。
目前市场上的单片机芯片很多，高中低端能够满足多样化的需求。
考虑到功能需求和成本，我们经过多次选择与比较决定采用STC89C51单片机作为主控芯片——这是由于它使用C语言易开发、可在线编程、价格实惠。
2.1.1 STC89C51芯片介绍STC89C51是由STC公司生产的小型控制器，装配了8K的线上编程闪存。
STC89C51有8位中央控制器和在线可编程闪存，可以给小型电子应用系统提供核心数据处理。
此外，STC89C51 还支持0Hz的静态逻辑操作。
单芯片机器在下一次中断和硬件复位之前全部停止动作。
STC89C51单片机主要特性有：（1）增强型1T 流水线/精简指令集结构8051 CPU。
（2）（5V单片机）/ 2.0V-3.8V（3）时钟频率0~35MHz，实际工作频率可达48MHz。
（4）用户应用程序空间2K / 4K / 6K / 8K / 10K / 12K字节。
（5）片上集成了512 字节RAM。
（6）ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器。
可通过串口（P3.0/P3.1）直接下载用户程序。
（7）具有2个16 位定时器/ 计数器。
2.1.2 STC89C51单片机的最小系统仅仅靠STC89C51单芯片是无法实现单片机的功能的，因此我们需要设计一个能让单片机运行起来的最小的电路系统，如上图所示。
最小单片机系统包含有STC89C51核心控制芯片，电源电路、晶振电路和复位电路等。
（1）电源电路单片机作为一个电子产品，需要提供能源才能运作，在本设计中由于51单片机的工作电压在4.5~5.5V之间都可以正常工作，所以我采用了USB电源线连接手机充电器插头给系统进行供电。
（2）晶振电路程序的执行有先后，顺序的不同自然产生的效果不同，这种微操作的时间顺序称作时序。
那么谁来控制顺序呢？毫无疑问，是时间。
而在单片机中，时间先后的确定视由晶振电路来实现的——晶振电路就相当于单片机中的时钟，因此被称为时钟电路。
STC89C51单片机时钟产生方式有两种——内部时钟和外部时钟。
本系统中采用内部时钟，尽可能降低单片机系统的功耗——这也符合我们的低功耗设计原则。
具体的晶振电路图如图 2.1所示。
通常晶振电路中的XTAL1和XTAL2，可以选择1.2 MHz到12MHz之间的频率，本设计中采用的12MHz 的石英晶振。
我们采用的石英晶振，选取30 pF 的陶瓷电容。
图2.1 晶振电路（3）复位电路单片机工作时必须处于一种确定的状态，任何不确定的状态——如输入输出状态不确定、内部一些控制寄存器（专用寄存器）内容不确定，都可能导致严重事故的发生、甚至单片机气体检测系统崩溃。
这些不确定性情况是无法容忍的，因此需要需要复位电路来解决。
本设计中复位电路采用的是上电复位与手动复位电路。
开关未按下是上电复位电路。
通常，RST引脚在正常情况下保持10 ms 或更大的高电平。
在制作复位电路的过程中，我们可用同样大小的电阻和电容替换。
此外，要么自己计算或进行实际测量以确保准确性。
图2.2 复位电路下图是该设计一个完整的STC89C51最小系统电路图：图2.3 STC89C51单片机最小系统2.2 LED显示屏设计2.2.1 显示器型号选择由于本系统要有显示装置完成气体浓度数据及其他重要信息的显示功能，显示器最好能够突出、清晰、稳定的显示数据且消耗电量比较低，才可以满足本系统涉及的具体工作要求。
最终，我们选择了LCD1602液晶显示模块。
它共有22个引脚，动态驱动，可用低电压供电，LCD接口如图所示。
在比较几个显示器过程中，我发现LCD1602液晶显示屏更实用，可同时显示16 x 2 即32个字符。
LCD1602采用并行数据传输也可以采用串行数据传输，控制简单。
2.2.2 LCD1602显示器简介LCD1602液晶显示器可以显示字母、数字、符号等。
LCD1602液晶屏内含有的HD44780控制器可以提供操作简单，功能强大的指令，包括文字的任意方向移动，闪烁等功能。
LCD1602液晶实物图如图2.4所示。
图2.4 液晶实物图2.2.3 LCD1602工作原理LCD1602有11条指令，当单处理器向LCD1602发送指令时，它可以执行某些功能，如清除屏幕和显示等。
具体操作对应的引脚水平如表2-1所示。
表2-2 LCD1602操作指令对应的引脚电平上表中E为使能端；RS是寄存器选择，当在RS=H的情况下选择数据寄存器，在RS=L的情况下选择命令寄存器；R/W为信号线，R/W=H时执行读操作，R/W=L 时执行写操作。
具体LCD1602电路图如图2.5所示。
图2.5 LCD1602电路图2.3 传感器选取本设计的检测装置采用GP2Y1010AU0F 灰尘传感器，其能够实时采集环境中的细颗粒物浓度。
它的输出值与空气中的粉尘的浓度成正比关系。
其基本资料GP2Y1010AU应用电路图如图2.6所示。
图 2.6 传感器应用电路图2.4 AD转换器电路设计2.4.1 AD转换模块选择我采用了ADC0832作为A/D转换器件。
ADC0832具有小巧，兼容性好，性价比高等特点。
2.4.2 ADC0832的概述ADC0832模数转换器具有8位分辨率、双通道模/数转换。
输入输出电平与其他相关器件具有良好的兼容性、供电电压在5V以下、转换时间极快、一般功耗仅为15mW，这些显著的优点已经满足气体检测与远程报警系统的功能需求，所以我们采用ADC0832。
图2.7 ADC0832芯片实物图2.4.3 ADC0832工作原理由于传感器获得的初始信号是模拟电子信号，单片机是无法处理的。
因此在传感信号进入单片机进行后续处理前，还需要进行A/D转换，即将模拟信号转换为数字信号。
基于51单片机的空气环境(温湿度、可燃性气体、PM2.5)监测器设计电路图

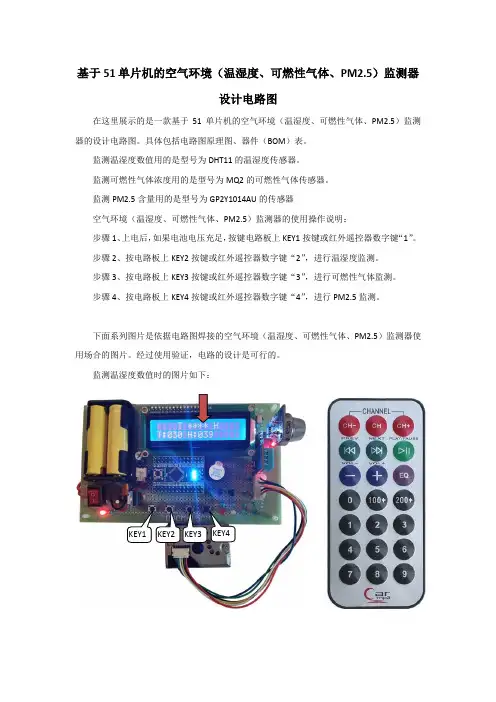

基于51单片机的空气环境（温湿度、可燃性气体、PM2.5）监测器设计电路图在这里展示的是一款基于51单片机的空气环境（温湿度、可燃性气体、PM2.5）监测器的设计电路图。
具体包括电路图原理图、器件（BOM）表。
监测温湿度数值用的是型号为DHT11的温湿度传感器。
监测可燃性气体浓度用的是型号为MQ2的可燃性气体传感器。
监测PM2.5含量用的是型号为GP2Y1014AU的传感器空气环境（温湿度、可燃性气体、PM2.5）监测器的使用操作说明：步骤1、上电后，如果电池电压充足，按键电路板上KEY1按键或红外遥控器数字键“1”。
步骤2、按电路板上KEY2按键或红外遥控器数字键“2”，进行温湿度监测。
步骤3、按电路板上KEY3按键或红外遥控器数字键“3”，进行可燃性气体监测。
步骤4、按电路板上KEY4按键或红外遥控器数字键“4”，进行PM2.5监测。
下面系列图片是依据电路图焊接的空气环境（温湿度、可燃性气体、PM2.5）监测器使用场合的图片。
经过使用验证，电路的设计是可行的。
监测温湿度数值时的图片如下：KEY1 KEY2 KEY3 KEY4监测可燃性气体含量值时的图片如下：监测PM2.5浓度值时的图片如下：KEY1KEY2 KEY3KEY4KEY1 KEY2 KEY3 KEY4STC15W4K56S4核心板器件（BOM）表实物图060306030603PIN插针PIN2x1406030603直插LQFP7x7-48 STC15W4K56S4核心板正面STC15W4K56S4核心板背面报警器底板器件（BOM）表实物图直插直插直插直插直插直插直插2直插PIN与PIN之间的间隔2.54mm插电池盒针与针间隔2.54mm插DHT11模块插MQ2模块针与针间隔2.54mm插GP2Y1014AU模块直插直插直插直插直插直插直插直插针与针间隔2.54mm 插5V的LCD1602液晶PIN与PIN间隔2.54mm插STC15W4K56S5核心板红外遥控信号接收管5V注意：以上器件（BOM）表是报警器底板完整的器件（BOM）表，焊接的时候请对照报警器板的电路原理图。
基于51单片机的PM2.5检测仪设计
基于51单片机的PM2.5检测仪设计摘要我国现代社会迅速发展，人们也提高了对生活的质量的要求，都想在健康、安逸的环境生活。
我国也正在加强生态文明建设，不断减少各种空气污染。
PM2.5这种污染物随着雾霾加重被人们数值，由于其颗粒极小，含有高浓度的有毒、有害物质并且具有长时间停留漂浮等特性。
尽管近年来雾霾已经大大减少，但对于PM2.5的监测依然不能掉以轻心。
本设计采用STC89C51单片机为控制器件，利用传感器监测大气中颗粒物含量，通过AD 转换器将传感器输出信号处理后传给单片机处理，最终LCD显示含量。
系统还可以通过按键进行设置上限值，当浓度超过设定值时将会触发报警。
结果表明，该PM2.5检测仪电路简单小巧、检测精度高，具有良好的稳定性，具备良好的实用意义。
关键词STC89C51单片机、空气质量传感器、LCD第1章引言1.1 设计背景步入二十一世纪，我们迎来了多姿多彩、进步迅猛的现代信息社会。
人类已经迈入信息社会、正分享着信息丰富迅捷的好处并不断勇于开拓继续向前发展，我们会发现无论是现在还是未来信息的获取、传输与利用将无处不在无时不有，而首要任务就是如何获取准确可靠的信息，其中可以广泛分布感知探测信息的传感器是帮助人们实时获取大量信息的主要途径。
传感技术发展已久，但毫无疑问进入二十一世纪以来，随着科学技术的快速更新迭代，经济实力和人们对美好生活的需求日益增长，再加上环境保护、生态文明、智慧城市等概念的火热，更加促进了传感技术的广泛应用。
工业商业农业军事，处处都有传感技术的身影。
不得不承认，尽管蓬勃强劲的工业发展为繁荣兴旺的现代物质文明提供了坚强的物质基础，但环境保护的不完善和缺位，使得工业发展产生的各种废物污染给我们的生活尤其是身体健康带来了严重的负面影响。
以大气污染为例，近十年来来人们最熟知的、关注度最高的莫过于雾霾。
从从未听说过这个词汇再到“谈霾色变”，最主要的原因还是因为这种类似于阴天的天气暗藏杀机——在看似平静的的空气里，弥漫着各种微小的有害颗粒物。
基于单片机的PM2.5检测系统设计
基于单片机的PM2.5检测系统设计随着人们对空气质量关注程度的提高，PM2.5检测系统的需求也越来越大。
PM2.5是指大气中颗粒物的一种，直径小于等于2.5微米，对人体健康产生危害。
设计一款基于单片机的PM2.5检测系统具有重要的意义。
本文将详细介绍基于单片机的PM2.5检测系统设计。
一、系统功能需求1. 实时监测PM2.5浓度2. 显示PM2.5浓度数据3. 报警功能：当PM2.5浓度超过设定阈值时，发出警报4. 数据记录和存储功能: 可以记录并存储历史数据，方便用户查询二、系统硬件设计1. 单片机：选择一款性能稳定的单片机作为系统的核心控制器，如STC单片机或者Arduino单片机。
2. PM2.5传感器：选择一款高精度的PM2.5传感器，可以通过串口或者模拟信号与单片机进行数据交互。
3. 显示屏：可以选择OLED显示屏或者液晶屏来显示PM2.5浓度数据和报警信息。
4. 蜂鸣器：用于发出警报声音。
5. 存储芯片：选择一款容量适中的存储芯片，用于存储历史数据。
三、系统软件设计1. 传感器数据采集：通过单片机与PM2.5传感器进行数据交互，获取实时的PM2.5浓度数据。
2. 数据处理：将采集到的数据进行处理，计算PM2.5的浓度值，并判断是否超过设定阈值。
3. 数据显示：将处理后的数据通过显示屏展示给用户，包括实时浓度值和报警信息。
4. 报警功能：当PM2.5浓度超过设定阈值时，触发蜂鸣器发出警报声音。
5. 数据记录和存储：将历史数据通过存储芯片进行存储，并可以通过单片机进行查询和显示。
五、系统优化1. 节能设计：通过优化程序，降低系统的功耗，延长系统的使用时间。
2. 数据通信：可以通过蓝牙或者WiFi模块，实现数据的远程传输和监控。
3. 界面优化：优化显示界面，增加操作便捷性和用户友好性。
4. 数据分析：通过添加数据分析功能，可以对历史数据进行分析，并生成报表或者图表。
六、系统测试1. 传感器测试：测试传感器的准确性和稳定性。
