创维液晶电源板5800
创维电子公司酷开多媒体娱乐电视液晶电源的原理与维修(PPT 28页)
河南分公司：霍炜 2010年6月 郑州
更多资料在资料搜索网( ) 海量资料下载
液晶电源简介
液晶电源也就是所谓的开关电源，它在液晶电视的故障 中占有非常大的比重。由于液晶电视的大量上市，创维 公司以前的液晶电源主要以外购为主，为降低成本，增 强产品的竞争力，公司自2006年开始将以自产电源为主 逐渐替代外购电源。作为创维一线的工程师应该积极的 去学习此电源的工作原理及维修方法。 其实液晶电源的工作原理并不比CRT开关电源的工作原 理复杂多少，只是由于它的排版布线更紧密而且大量采 用贴片元件所以给我们的感觉是比较陌生，但是只要了 解它的工作原理其维修方法基本与CRT相同。 由于一般市电电网提供的是220V/50HZ或110V/60HZ的交 流电压，而液晶电视大部分电路是工作在低电压条件下 的，所以开关电源在此就是将市电交流电压转换成 5V,12V,24V的直流电压分别提供给主板，背光板和驱动 板。
振荡电路：市电经输入滤波和全桥整流后得到300V.经D300， T300的2、3绕组送到IC300(A6159)的7、8脚IC300开始工作， T300的各次级绕组输出电压，4、5绕组输出电压经D303整流后加 到IC300的2脚作为IC300的持续供电； 1、5绕组输出电压经D302 整流后加到Q300做为IC100, IC200，IC201,IC400的启动供电 VCC.9、8绕组输出的电压经D304整流后做为CPU的5V供电。 稳压电路:5V电压经R317、R318分压后加到IC304(KA431)的控制 脚，根据输出电压的高低去控制IC301(光耦)的发光强度从而去 控制IC300的4脚电压以达到稳压的目的。 待机电路：从主板送来的ON/OFF信号经R321送到Q303的B极，当 此信号为H电平时，Q303导通，IC302（光耦）内的发光二极管也 导通，Q301获得正常的偏置而导通，Q300导通，输出VCC启动电 压到各IC，主电源电路因为有了VCC启动电压而开始工作，输出 整机工作的各组电压。当ON/OFF信号是L电平时刚好相反。
创维液晶电视售后服务部维修实例
42L05HF
黑屏
背光变压器损坏。背光板编号：5800-42TLQ-0920 此变压器用万 用表较难测量出好坏，发现一个小方法，就是一般损坏的变压器都 会有点焦糊味，用鼻子闻一下哪里有味道拆下更换即可
42L05HF
电源背光板异响
测量电源板各路供电均正常，代换 PFC 电感 L201 无效，仔细测量 发现 R2111M 电阻，阻值变大，更换 R211 电阻故障排除，开机正 常，
创维液晶电视维修实例（表一）
8M60 机芯 机型 37L05HR8M60 故障现象 红灯亮不开机 检修 强制开机没有 12V、 24V。 电源采用 37TTF 的电源根据原理查 PFC 供电电 压只有 7V，控制管的发射极电压为 12V，怀疑控制管 Q5 不良，换之故障 依旧。说明输出电压低的原因是 Q5 没有饱和导通。根据原理分析只有是 光耦不良，换新的光耦，开机 12V、24V 正常。装机试机，声音图像一切 正常。 32L05HR//37L05HR/ 开机背光一亮 即灭 32L05HR/37L05HR 32L05HR AV、TV 有声 无图 AV 、 TV 、 HDMI 图象发 白 42L05HF 不开机 背光一亮就灭是这种型号电源板常见故障（电源板型号： 168P-P32TLK-00） ，常损坏的元件为：C67、C68、C40、C41，这些元 件损坏原因多数为元件漏电。另外变压器 T701A、T701B 也属易损件。 查主板供电正常，各芯片电压无明显异常。怀疑程序问题，进总线进行初 始化操作后恢复正常。 查主板上供电正常，用热风枪加热 6M58 主芯片时，图象发黑。用表测 6M58 外围电容，发现 C176 电压过低，正常为 1.2V 左右，更换后故障排 除。已经发现多台损坏。 电源板（168P-P42TLQ-00）测保险已断电源部份无明显短路，换上保险 测有 5V 输出，强行开机（短接 5V 和开机信号）开机保险又烧掉。怀疑 12V 和 24V 有问题查背光电路发现 Q701、 Q702(08N60)击穿， 更换后老 化正常。注：08N60 可用 18N50 代换，如有异响可将 Q703、Q704 也 换成 18N50 即可。 32L05HR 32L05HR 42L05HF 遥控失灵但键 控正常 无声 不开机，雷击 测 MST6M58 的遥控信号输入 250 脚的电压是+3.6V（正常值是+4.8V） 偏低，仔细检测发现 R494 开路，换后故障排除。 故障比较多，常见损坏元件 U40/TAS5706 及其外围电容引起，其中 C419.C450C430C437C398 等电容漏电的比较多！ 此电源板原为雷击板， 严重短路， 127116531014 等等， 大面积损坏元件。 换好后通电测 5V 只有 4.4V.检测 TL431、光耦等副电源外围元件没有发现 问题。无意中换光耦时发现不装尽然有 5V 稳定的输出。针对外围二极管 代换，当代换 D102D101 后 5V 正常。装机老化没有发现问题。针对换下 来的俩个二极管装好板上同样出现上述现象。此二极管已损坏，但是用万 用表测不出。 32L05HR 红灯亮不开机 通电没有开机信号一直处于待机。属于 CPU 还没有工作，在检修中先检修 CPU 工作条件是否正常，检查中发现复位电路不正常，正常时是低电平开 机。经检查发现 C173 有轻微漏电，换后故障排除。 37L05HR 32L05HR 收不到台，而 且无声音 图象发白， AV、TV 一样 测量总线电压几乎没有，断开数字功放 5706 的总线后电压正常，检查发 现功放的 3.3V 供电低，只有 2.7V 左右，更换该供电三端稳压后一切正常 更换程序存储器无效，测量发现总线电压 SDA 偏低，为 1.6V，逐步断开 总线负载，发现断开高频头后正常，更换一切正常
创维液晶电视高压电源板(168P-P47TLQ-00)电路原理图纸
C201 150uF/450V
C201A NU
!
!
R216 100K
R217
4
D203 CY5 471AC CY6 471AC R200 0.1R 5W R212 R205 10K 0805 R203 22R 0805
1N4148 R202 2R2 0805
R208 560K
1
2 L006
!
4 3 C
9 1 5.5V LDR2 C8 100n NC R14 100k NC R808 22 1 2 Q807 C1815 2 30:75:75 R707 68 D701 3 1 1N4148 R708 1 R709 1k 10k 3 Q708 1980 600v/8A 2 2 Q808 1980 R812 10k NC C16 R15 R22 100k NC 10n NC 1M NC ARC 3 R6 10k D809 1N4148 IS2 D810 1N4148
2
3
4
D
华升－－－全国液晶电视维修全能核心技术提供商： ｗｗｗ．ｈｓｌｃｄ．ｃｏｍ
V330
D105 IN4007 D105A IN4007
D
5
T101 E19
3
D103 1N5819 C111 1000uF/16V L101 3.3uH C112 1000uF/16V R108 1K
ST5V
ZD104
!
C110 10uF/450V
ST5V
D102 P6KE200A D101 UF4007
7
C104 8 7 5 DRAIN GND NC D104A BYV26C 10 D104 BYV26C
1
Q102
海信电视维修点查询
海信电视维修点查询中心提醒：电视现在是家家户户都很常见的家电设备。
电视机的品牌也是各种各样，所以用户在使用过程中就会遇到很多的故障问题，例如，导致电视无法正常使用。
应该如何解决这个故障问题呢，今天跟着海信电视维修点查询中心一起来看看吧！长虹LT32710换频道是声音失真按一下声音加减键就正常，是遥控接收板上面的D6、D7两个贴片二极管换了，换同型号的或下掉不用就可以了。
有些型号的机器遥控不接收是遥控接收头上5V供电到地的贴片电容短路。
厦华LC-27u25液晶，开机蓝屏亮一下就熄灭，不能开机灯管不亮，经过检查是高压板高压线圈短路，购得高压板E206453 MODEL V70-001上机，声音图像正常。
三星液晶电视LA26R51B，故障是有声音无图像且无光，打开后盖在暗室里看，开机后，不见背光灯亮。
于是检查高压板，经查，此机用8个灯管，高压板24V分两路，每一路有一个4A 保险电阻，一路接4个灯管。
经查其中一路4A保险电阻开路了。
那一路短路。
导致保险电阻开路。
那一路连有四个MOS管，分别断开，发现其中有两只MOS管对地短路了，型号是SP8M3.去掉两个坏的后试机，发现屏一亮就灭了，确定是MOS管损坏后导致保护。
更换两只MOS管后一切正常。
康佳LC42DS30D使用中突然内部有爆破声，接着3无怀疑电源板损坏，检查，熔断器爆，并一103K/630电容爆，重新更换，5V电压不稳电源灯慢慢闪烁，其余输出不稳定，无法开机，遂更换电源板，开机正常。
长虹LT40600液晶彩电。
故障现象；不收台或图像不良类似高频头跑台，检修；测高频头供电正常，拆下高频头里面有5个电解电容更换排除。
这个毛病是长虹通病。
厦华LC-37HU19，AV1无输入。
拆机检修发现AV切换电路在模拟板部件上，AV通道由AV插座、NB102(贴片ICPESD5VL4UG)/NB101(贴片IC PESD5VOL5UY) 、NW200（贴片IC HEF4052BT0）组成，其中NB101是AV1和AV2的音频通道，NB102是视屏通道，AV1和AV2经过NB101、NB102后送到NW200和TV、SV-C、SV-Y进行图像和音频切换，所以先换NW200后故障依旧，在更换NB102后故障排除。
创维5800-P42TLQ-0000电源板的维修
创维5800-P42TLQ-0000电源板主要配37、42、47的创维屏，常见问题的维修：
1、待机电路 本电源待机电路采用P1014，这部分的常见问题是没有5V输出，或则输出不正常，主要故障部位是IC101（P1014）,IC102(TL431),以及取样的电阻，光耦，注意IC103实际输出电压没有15V，而只有12-13V.
2、PFC电路 PFC电路采用的IC是NCP1653，维修时如果PFC不正常，需要检查3脚的交流检测高于2.4V，2脚的软启动，5脚的乘法电路，1脚的取样输入和8脚的供电。
3、DC/DC电路 DC/DC电路输出12V和24V供主板，由IC301(1271),Q301组成，其中IC301可以用1207代换，Q301可以用K2645代换，IC301的6脚的供电是由Q304输出的，当PFC电压升高时IC303的3脚电压升高，1脚电压变低，使Q304截止15V电压无输出，使1207没有供电不工作，常见问题就是R325、R326损坏，导致IC303没有基准截止。维修这个电源时注意没有带负载时开机电压一启动就停止输出，维修时需要带假负载维修。
Hale Waihona Puke 4、背光部分 背光部分由2个小板和外接的MOS管和逆变器组成，振荡小板由IC701(LX6501)完成，常见问题是开机亮一下即灭或则不亮，常损坏的元件是C728损坏，还有R759 R793等12K的电阻，常见的变质是阻值增大，而且变质不大，一般是增加100多欧。还有就是驱动小板，常见的问题是IC702、IC703的损坏，导致Q701、Q702、703、Q704的损坏，还有就是逆变器T701A、T701B配不同的屏是逆变器的型号是不同的，错了后会出现亮一下即灭或则屏一半亮一半暗的情况。37的屏 768D 769D, 42的屏型号是699D 700D,47的屏型号是756D 757D

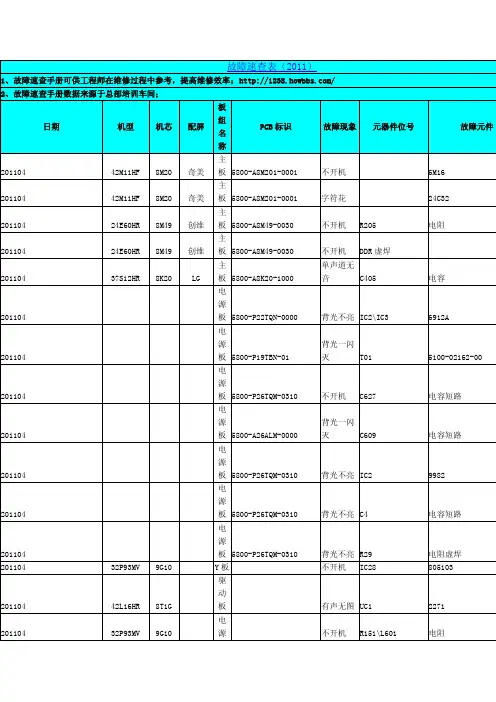

创维液晶电视故障1100例1
40K01HR 8K27
40K01HR 8K27
47L08RF-T 8DD1
42L16SW 8TTN
32P93MV 9G10
32P93MV 40K01HR
9G10 8K27
三星 三星
LG LG LG LG 三星
板
电
源
板 715G3332
无5V
IC902
电
源
板 715G3332
亮一下灭 D805
电
源
板 715G3332
8K27 8K27 8DA6 8R01 8K27 8H06 8R01 8M60 8TTG 8R07 8M60 8TTG 8TT3 8K21 8K21 8TTM 8TTJ 8TTJ 8R80 8M49 8M49
三星 AU LG
奇美 三星
LG 奇美
奇美 LG LG LG
奇美 奇美
LG LG LG LG 创维 创维
主
板 5800-A8H060-0010
黑屏
IC002
主
红灯亮不
板 5800-A8R010-00
开机
U12
主
板
不开机 U5
主
板
花屏
U13
主
板 5800-A8R07-0010
不开机 UT2
主
板 5800-A8M60-0000
不开机 U6
主
板 5800-A8TTG1-00
不开机 U25
主
板 5800-A8TT33-04
12063
无 AV UN101
高压声音
异常
ZM4
12063 B5003
图像不良 CN141
电容
彩色不良 U400
创维各型号平板维修实例5800
创维各型号平板维修实例5800创维各型号平板维修实例 5800-A8M100-02机型机芯故障现象故障元件22LEATV 8TG3 AV/TV黑屏有字符 U1/VPC3230坏22LEATV 8TG3 AV/TV缺红色，DVD正常 U11,U12不良22LEATV 8TG3 黑屏 U11,U12坏37LBAIW 8TT9 热机控制失灵换FLASH37LBAIW 8TT9 VGA无图换U12/330Q32L88IW 8TT3 图像类似CRT磁化，彩色不均匀，有色斑换U25/FLASH32L16HC 8T1G 电源响把C641改为472VGA无图，电脑刚开机时出现的WINDOWS XP标志可出现，接着液晶提示无信号电脑输出方式设置不对，在桌面上点鼠标右键选中“图形选项”的下拉对话框中的“输出至”的下拉对话框，选择笔记本＋电脑即可。
8TT6 字符出现上下拖尾屏本身坏32L98SW 8TT9 工作一会后有伴音黑屏，背光不亮代换接收头和键控板22LEATV 8TT6 无法退出工厂模式，自动出现工厂菜单进入工厂，按面板菜单键不放，交流开机，此时字符背景左上脚出现F字样，即表示已进入工厂，在菜单内找到RESET项，按音量加复位后，交流关机即可推出，否则换FLASH。
37L18HC 8T1G 灯闪不开机测电源板各路输出正常，查主板各路供电发现无12V输入，发现F8289（12V供电电感）虚焊，补焊后正常。
该电感虚焊也会出现有时遥控不灵的现象。
15LBATX 8TT6 伴音控制异常换U8存储器24C3232L16SW 8TTK 雪花正常，搜台不存储，可看见不同步的图象，AV黑屏换晶振Y2-14.3186D90,9D81,6M31等机心类似42L92PW 8TT9 开机黑屏，背光不亮，伴音正常背光板24V供电正常，3.8V，4.5V启动电压正常，F2开路，场效应管Q15，Q20短路。
8TT6 黑屏，有伴音开机背光灯亮一下即灭。
创维板号5800-PLCD26-00电源板常见故障
1、三无，灯不亮：故障元件IC608(AP1014)、D61X（BA158) ；此元件损坏,副电源无+5V输出,表现为三无；故障率80% 。
2、 三无.指示灯闪：故障元件5128-061609-00（副电源变压器）；雷击此元件易损,副电源无+5V输出,表现为三无；故障率10% 。
3、三无，灯不亮：故障元件D610 可BYW36代用；此元件为5V整流管，损坏副电源无+5V输出；故障率10% 。
4、待机+5V电压偏低：故障元件R644.R660（5V取样电阻） IC610（TL431).C670、IC609（PC817光耦）；取样电阻变质,损坏,虚焊,导致+5V输出偏低 故障率50% 。
9、5V有，12V.24V无输出或偏低导致背光闪：故障元件C618(120UF/450V) C654.C658 ；此电容失容损坏或性能不良，无12V与24V或电压过低，表现为屏闪；故障率10% 。
10、5V有，12V.24V无输出或偏低导致背光闪：故障元件IC605.IC604(PC817) ；此元件损坏或性能不良,导致电压偏低.有时表现屏闪；故视遥控待机后不能开机：故障元件Q609(A1013) ；此元件作为IC601和IC602的供电控制开关用，损坏或不良将导致：（1）5V有无12V.24V ；（2）待机不开机；故障率80% 。
8、5V有，12V.24V无输出或偏低导致背光闪：故障元件Q602（2222A).ZD600(18V稳压管）；此元件为恒流源稳压电路，其不良或击穿，导致IC602第7脚供电（16V）不足，表现为无12、24V输出或背光闪；故障率50% 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
创维液晶电源板5800-P40TOS-00常见故障维修速查
42寸液晶电源板（创维自产，编号：5800-P40TOS-00)
1、三无,指示灯不亮：故障元件IC608（A6159）Q604（KA431）；此元件损坏或性能不良,副电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无；故障率60% 与30%。
2、三无,指示灯不亮：故障元件F601（250V 8A）Q612（2SK3528）Q614（2SK3528）IC607（L6599D）；此元件烧坏开路或击穿；故障率10% 。
3、三无,指示灯亮不开机：故障元件Q609A（2222A）；此元件损坏或性能不良,电源板无12V与24V输出；故障率60% 。
4、三无,指示灯亮不开机：故障元件IC607（L6599D）；此元件损坏或性能不良,有些板测12脚对地短路，电源板无12V与24V输出或电压过低；故障率10% 。
5、三无,指示灯亮不开机：故障元件R668（1/2W3.9K) R680(1/2W27K) R669(1/2W68K) ；原因取样电阻变质,损坏,虚焊,导致无12V与24V输出；故障率10% 。
6、三无,指示灯亮不开机：故障元件D612 D613 D616 ；此元件虚焊,电源无12V与24V输出,主板与背光板未工作；故障率10% 补焊即可。
7、三无,指示灯亮不开机：故障元件Q612；此元件虚焊,电源无12V与24V输出,主板与背光板未工作；故障率10% 补焊即可。
