汽车整车生产流程
整车生产流程
整车生产流程
整车生产流程一般包括以下几个阶段：
1. 零部件制造：首先，需要制造整车所需的各种零部件，包括发动机、底盘、车身、电气系统等。
这些零部件可以由汽车制造商自己生产，也可以委托给供应商生产。
2. 零部件装配：将制造好的零部件进行组装。
这个过程包括将发动机安装到底盘上，车身与底盘的连接，安装轮胎和悬挂系统等。
3. 涂装：在车身制造完成后，需要对车身进行涂装。
这个过程包括去除表面的污垢和油漆，进行打磨和填充，然后进行底漆、色漆和清漆的喷涂。
4. 总装：在零部件装配完成后，将各个部分进行整合，进行最后的总装。
这个过程包括将发动机与车身连接，安装车门、车窗、座椅、仪表盘等内饰部件，进行最后的调试和测试。
5. 质量检验：在整车制造完成后，需要对整车进行质量检验。
这个过程包括对各个部件的质量、安全性能等进行检测，确保整车符合相关标准和要求。
6. 出厂：最后，整车会被包装好，通过运输工具运送到销售网点或客户。
在交付给客户之前，整车通常还会进行最后的清洁和检查，以确保车辆的完好无损。
整车生产流程可能因不同汽车制造商和不同车型而有所差别，但以上流程大致是整车生产的一般流程。
汽车整车全装四大工艺流程
在汽车制造业中，冲压、焊装、涂装、总装合为四大核心技术(即四大工艺)1、冲压工艺冲压是所有工序的第一步。
先是把钢板在切割机上切割出合适的大小，这个时候一般只进行冲孔、切边之类的动作，然后进入真正的冲压成形工序。
每一个工件都有一个模具，只要把各种各样的模具装到冲压机床上就可以冲出各种各样的工件，模具的作用是非常大的，模具的质量直接决定着工件的质量。
a、冲压工艺的特点及冲压工序的分类冲压是一种金属加工方法，它是建立在金属塑性变形的基础上，利用模具和冲压设备对板料施加压力，使板料产生塑性变形或分离，从而获得一定形状、尺寸和性能的零件(冲压件)。
冲压工序按加工性质的不同，可以分为两大类型：分离工序和成形工序。
b、冲压工序可分为四个基本工序：冲裁：使板料实现分离的冲压工序(包括冲孔、落料、修边、剖切等)。
弯曲：将板料沿弯曲线成一定的角度和形状的冲压工序。
拉深：将平面板料变成各种开口空心零件，或把空心件的形状、尺寸作进一步改变的冲压工序。
局部成形：用各种不同性质的局部变形来改变毛坯或冲压成形工序(包括翻边、胀形、校平和整形工序等)。
c、几种汽车覆盖件的冲压工艺冲压件示意图汽车覆盖件的冲压工艺，通常都是由拉深、修边冲孔、翻边整三个基本工序组成；有的还需要落料或冲孔，有的需要多次修边、冲孔或翻边，有的工序还可以合并。
因此，对于一个具体的汽车覆盖件来说，要确定其冲压工艺，就必须具体地分析该零件的形状、结构、材料和技术要求，结合生产批量(纲领)和生产设备条件，才能最后确定。
2、焊装工艺冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。
在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。
汽车车身是由薄板构成的结构件，冲压成形后的板料通过装配和焊接形成车身壳体(白车身)，所以装焊是车身成形的关键。
装焊工艺是车身制造工艺的主要部分。
汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种(例如轿车)薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。
汽车整车生产流程[1]
![汽车整车生产流程[1]](https://img.taocdn.com/s3/m/6118cfafa2161479171128e6.png)
安装方向盘和其他内饰件
汽车整车生产流程[1]
安装前门内芯板等
汽车整车生产流程[1]
安装前排扶手箱
汽车整车生产流程[1]
安装前排座椅，这个步骤要放到后面，这样才有 利于前排工作时空间的利用
汽车整车生产流程[1]
o 这样一来，内饰部分基本上就完工了。现在 的哈弗已经是一台完整的车了，但它并不能 现在就走上运输的板车，还有一些工序等着 它。
汽车整车生产流程[1]
第三道：涂装工艺
o 目标：防止车身锈蚀，使车身具有靓丽外表 o 组装完成的车身，被吊装到喷漆车间，先进
行电泳防锈处理。
汽车整车生产流程[1]
汽车整车生产流程[1]
电泳防锈处理完毕后，工人们还要清理车身表面，发现是 否有缺陷，为下一步即将到来的喷漆做准备。
汽车整车生产流程[1]
汽车整车生产流程[1]
对车身侧面进行预热，这是要干什么呢？
汽车整车生产流程[1]
原来是为了在预热部位安装侧面防擦条
汽车整车生产流程[1]
虽然喷涂过程中，漆面质量已经经过检查，但是出厂前还 要检查一次，察看漆面是否在总装过程中有损坏。
汽车整车生产流程[1]
接下来为了检验装配过程中不出现问题，还要进行四轮定 位检测。而尾气排放检测则是为了符合国家相关环保法规。
至此，一批批的汽车钢板就变成了形状结构复杂的车身零部件。接 下来他们就被送到了焊接车间，进入了下一道工序。
汽车整车生产流程[1]
第二道：焊接工艺
o 目标：将各种车身冲压部件焊接成完成的 车身
o
在焊接车间，各种各样的车身零部件
在这里结合到了一起，完成这项工作的是另
一项关键工艺——焊接。
汽车整车生产流程[1]

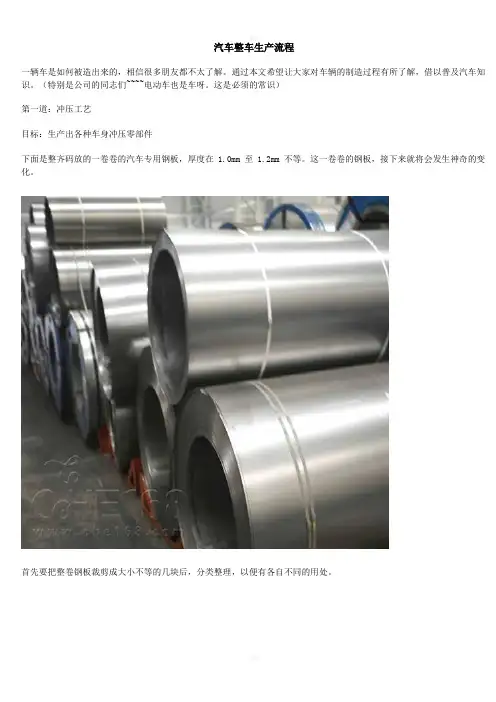

汽车整车生产流程图
汽车整车生产流程一辆车是如何被造出来的，相信很多朋友都不太了解。
通过本文希望让大家对车辆的制造过程有所了解，借以普及汽车知识。
（特别是公司的同志们~~~~电动车也是车呀。
这是必须的常识）第一道：冲压工艺目标：生产出各种车身冲压零部件下面是整齐码放的一卷卷的汽车专用钢板，厚度在 1.0mm 至 1.2mm 不等。
这一卷卷的钢板，接下来就将会发生神奇的变化。
首先要把整卷钢板裁剪成大小不等的几块后，分类整理，以便有各自不同的用处。
大小不等的钢材，要经过一道切边工序。
然后分配到各个冲压机上，进行下一步工序。
平整的钢材经过冲压机重新塑造，被压制成车身上的各种冲压部件。
压制好的前翼子板，整齐放在成品区待用。
压制成型的车辆侧车身至此，一批批的汽车钢板就变成了形状结构复杂的车身零部件。
接下来他们就被送到了焊接车间，进入了下一道工序。
第二道：焊接工艺目标：将各种车身冲压部件焊接成完成的车身在焊接车间，各种各样的车身零部件在这里结合到了一起，完成这项工作的是另一项关键工艺——焊接。
每一道焊接完成后，工人师傅都要仔细检查焊接情况。
哈弗的车身焊接还大量运用了工业机器人，这大大提高了效率并降低了失误的风险。
车身焊接完成后，还要再进一步检查焊接情况。
在确认了焊接没有问题之后，白车身就将被送入涂装车间进行下一道工序。
第三道：涂装工艺目标：防止车身锈蚀，使车身具有靓丽外表组装完成的车身，被吊装到喷漆车间，先进行电泳防锈处理。
电泳防锈处理完毕后，工人们还要清理车身表面，发现是否有缺陷，为下一步即将到来的喷漆做准备。
由于油漆含有大量有毒物质，而且人工喷漆效率低、浪费油漆，因此哈弗喷漆工艺已经由机器人来完成了。
至此车身涂装工艺就结束了，喷涂完毕的车身将被送到总装车间进行最后一道工序。
第四道：总装工艺目的：将车身、底盘和内饰等各个部分组装到一起，形成一台完整的车本来运到总装车间的应该是包含发动机变速箱在内的底盘总成。
但是我们有必要了解一下底盘总成是怎么组装的，因此先从哈弗的大梁开始。
汽车整车生产四大工艺流程
作用：冲压工艺是汽车整 车生产四大工艺流程中的 第一道工序，主要作用是 为汽车制造提供合格的零 部件。
工艺特点：冲压工艺具有 高效、低成本、高精度等 优点，能够满足汽车制造 对零部件质量、性能和成 本的要求。
工艺流程：冲压工艺包 括开卷、校平、剪切、 冲压成型等工序，最终 得到合格的汽车零部件。
目的：确保车身结构牢固、 安全。
涂装工艺：对白车身进行防锈、防腐处理，并涂上装饰漆
总装工艺：将发动机、底盘、内饰、外饰等零部件装配到涂装好的白车身上，形成完整的汽 车
冲压工艺：提供 汽车所需的零部 件，是汽车生产 的基础
焊接工艺：将冲 压好的零部件焊 接成白车身，是 汽车制造的重要 环节
涂装工艺：对白 车身进行防腐、 防锈、抗酸碱等 处理，提高汽车 的外观和耐久性
XX,a click to unlimited possibilities
汇报人：XX
CONTENTS
添加目录标题
汽车整车生产 概述
汽车整车生产 四大工艺流程
汽车整车生产 四大工艺流程 的未来发展
总结
PART ONE
PART TWO
冲压工艺：将钢板进行冲压，形成车身零件
焊接工艺：将冲压好的零件焊接成白车身
PART FIVE
提高生产效率：四大工艺流程的优化和整合，能够显著提高汽车生产效率，降低生产成本。 保证产品质量：先进的工艺流程有助于确保汽车零部件的精度和组装质量，从而提高整车的品质。
推动技术创新：汽车整车生产四大工艺流程的不断改进和创新，能够促进汽车行业的技术进步和产业升级。
提升企业竞争力：优化工艺流程可以降低生产成本，提高生产效率，从而提升企业的市场竞争力。
自动化和智能化技术的应用将进一步提高生产效率，减少人工干预，降低生产成本。
完整的汽车整车生产制造流程
完整的汽车整车生产制造流程汽车整车生产制造流程主要包括整车研发、零部件供应、生产制造、质量控制和售后服务等环节。
下面将对这些环节进行详细介绍。
1.整车研发阶段：整车研发是汽车生产过程中最为关键的阶段。
该阶段主要包括概念设计、工程开发和验证测试等环节。
在概念设计阶段，设计师根据市场需求和品牌定位等因素，完成汽车的整体设计方案。
在工程开发阶段，设计师和工程师们会使用CAD、CAE等软件工具进行具体的设计和分析。
验证测试环节则包括数字仿真、原型制作和试验验证等步骤，目的是确保汽车的性能和质量。
2.零部件供应阶段：整车生产过程中需要大量的零部件供应，包括发动机、变速器、底盘、车身、内饰等。
供应商会根据汽车制造商的需求，提供符合要求的零部件。
汽车制造商则负责与供应商进行合作，确保零部件的供应和质量。
3.生产制造阶段：在整车生产制造阶段，包括焊接、涂装、总装等环节。
焊接环节是将车身各个部件进行焊接组装，形成车身骨架。
涂装环节是对车身进行防锈处理和喷涂涂料，使外观更加美观。
总装环节是将车身和其他零部件进行组装，形成完整的汽车。
在每个环节，都需要严格遵守生产工艺和质量标准，确保汽车的质量。
4.质量控制阶段：质量控制是整车生产过程中非常重要的一环。
汽车制造商会采取一系列措施来确保汽车的质量。
例如，引入先进的生产设备和技术，进行质量检测和流程控制，严格执行ISO9000质量管理体系等。
此外，还会进行全面的检测和测试，包括原材料、零部件、成品等的检验，以确保车辆的安全性和可靠性。
5.售后服务阶段：售后服务是汽车生产制造过程的最后一个环节。
汽车制造商需要提供售后服务，以满足用户的需求和解决问题。
售后服务包括上门维修、配件供应、保养服务等。
汽车制造商还会建立完善的售后服务体系，包括客户服务热线、维修网点等，以方便用户获取服务和支持。
总结起来，汽车整车生产制造流程包括整车研发、零部件供应、生产制造、质量控制和售后服务等环节。
汽车整车生产四大工艺流程
汽车整车生产四大工艺流程1.设计开发：设计开发是整车生产的第一步，它确定了汽车的整体结构、性能和外观。
设计师们首先进行市场调研，了解消费者需求和市场潜力，然后根据调研结果提出产品设计方案。
设计方案包括汽车的外观设计、动力系统、底盘结构等方面。
设计师们使用计算机辅助设计软件进行车身、零件、内饰等方面的设计。
经过多轮评审和修改后，确定最终的设计方案。
2.零部件生产：在确定了整车的设计方案后，零部件生产环节就开始了。
生产各种汽车零部件的厂家会根据整车厂商的要求，进行专门的生产。
零部件生产包括铸造、锻造、冲压、焊接、涂装等多个工艺流程。
这些零部件包括发动机、传动系统、底盘、车身、内饰等等。
每个零部件都需要经过严格的质量控制和检验，确保其质量符合标准。
3.总装生产：总装生产是将零部件组装成整车的过程。
总装生产线上会有一系列的工作站，每个工作站负责完成特定的装配任务。
总装生产线上会涉及到车身装配、内饰组装、电气系统安装、发动机安装等环节。
整个总装生产线采用先进的自动化设备和生产工艺，确保效率和质量。
在总装生产线上，汽车的外观、内部设施等也会进行精细呵护，确保达到高品质的要求。
4.质量检测：质量检测是汽车整车生产的最后一道环节，也是确保汽车质量的关键环节。
质量检测包括静态检测和动态检测两个方面。
静态检测主要是对汽车外观、内饰、零部件等进行外观质量、尺寸精度、装配质量等的检查。
动态检测则涉及到汽车的性能和安全性能的检测，例如制动性能、悬挂系统的稳定性、操控性能等。
在质量检测过程中，还会对汽车的各个系统进行测试，以确保其正常工作。
总的来说，汽车整车生产的四大工艺流程是一个非常复杂和精细的过程。
从设计开发到零部件生产、总装生产和质量检测，每个环节都需要经过严格的控制和检验。
只有在每个环节都达到高标准的要求下，才能生产出质量可靠、性能卓越的汽车产品。
汽车整车全装四大工艺流程
汽车整车全装四大工艺流程1、冲压工艺冲压是所有工序的第一步。
先是把钢板在切割机上切割出合适的大小，这个时候一般只进行冲孔、切边之类的动作，然后进入真正的冲压成形工序。
每一个工件都有一个模具，只要把各种各样的模具装到冲压机床上就可以冲出各种各样的工件，模具的作用是非常大的，模具的质量直接决定着工件的质量。
a、冲压工艺的特点及冲压工序的分类冲压是一种金属加工方法，它是建立在金属塑性变形的基础上，利用模具和冲压设备对板料施加压力，使板料产生塑性变形或分离，从而获得一定形状、尺寸和性能的零件(冲压件)。
冲压工序按加工性质的不同，可以分为两大类型：分离工序和成形工序。
b、冲压工序可分为四个基本工序：冲裁：使板料实现分离的冲压工序(包括冲孔、落料、修边、剖切等)。
弯曲：将板料沿弯曲线成一定的角度和形状的冲压工序。
拉深：将平面板料变成各种开口空心零件，或把空心件的形状、尺寸作进一步改变的冲压工序。
局部成形：用各种不同性质的局部变形来改变毛坯或冲压成形工序(包括翻边、胀形、校平和整形工序等)。
c、几种汽车覆盖件的冲压工艺冲压件示意图汽车覆盖件的冲压工艺，通常都是由拉深、修边冲孔、翻边整三个基本工序组成；有的还需要落料或冲孔，有的需要多次修边、冲孔或翻边，有的工序还可以合并。
因此，对于一个具体的汽车覆盖件来说，要确定其冲压工艺，就必须具体地分析该零件的形状、结构、材料和技术要求，结合生产批量(纲领)和生产设备条件，才能最后确定。
2、焊装工艺冲压好的车身板件局部加热或同时加热、加压而接合在一起形成车身总成。
在汽车车身制造中应用最广的是点焊，焊接的好坏直接影响了车身的强度。
汽车车身是由薄板构成的结构件，冲压成形后的板料通过装配和焊接形成车身壳体(白车身)，所以装焊是车身成形的关键。
装焊工艺是车身制造工艺的主要部分。
汽车车身壳体是一个复杂的结构件，它是由百余种、甚至数百种(例如轿车)薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在地沟中把车辆的底盘和车身结合牢固
接下来安装仪表台上的一些电控设备、手刹和6碟CD等
安装后排座椅
安装方向盘和其他内饰件
安装前门内饰板等
安装前排扶手箱
安装前排座椅，这个步骤要放到后面，这样才有利于前排工作时空间的利用 这样一来，内饰部分基本上就完工了。现在的哈弗已经是一台完整的车了，但它并
汽车整车生产流程
第一道：冲压工艺
目标：生产出各种车身冲压零部件
下面是整齐码放的一卷卷的汽车专用钢板，厚度在 1.0mm 至 1.2mm 不等。 这一卷卷的钢板，接下来就将会发生神奇的变化。
首先要把整卷钢板裁剪成大小不等的几块后，分类 处理以便有各自不同的出用处。
大小不等的钢材，要经过一道切边工序。
• ..\picture\Automobile\64585789.jpg
从喷漆车间中，利用传送链条，将喷好漆的车壳吊装到总装车间的内饰工段，进 行内饰的安装
第四道：总装工艺
目的：将车身、底盘和内饰等各个部分组装到一起，形成一台完整的车
本来运到总装车间的应该是包含发动机变速箱在内的底盘总成。但是我们有必 要了解一下底盘总成是怎么组装的，因此先从哈弗的大梁开始。
在大梁上需要安装转向系统和其他不易安装 的部件
车身焊接还大量运用了工业机器人，这大大 提高了效率并降低了失误的风险.jpg
车身焊接完成后，再进一步检查焊接情况
• 车身焊接完成后，还要再进一步检查焊接 情况.jpg
确认了焊接没有问题之后，白车身就将被送入涂装车间进行下一道工序。
第三道：涂装工艺
目标：防止车身锈蚀，使车身具有靓丽外表
电泳防锈处理
底盘段暂时告一段落，国内生产的越野车，基本上都是非承载 式车身。也就是说，车身不承载全车的受力，因此这些越野车 都带有底盘。有了坚固的底盘，才可以更好的进行越野活动。
而在底盘段组装的同时，车身和内饰件也在紧锣密鼓地组装当 中……
从喷漆车间中，利用传送链条，将喷好漆的车壳吊装到总装车 间的内饰工段，进行内饰的安装。
第二道：焊接工艺
目标：将各种车身冲压部件焊接成完成的车身 在焊接车间，各种各样的车身零部件在这里结合到了一起，完成这 项工作的是另一项关键工艺——焊接。
每一道焊接完成后，工人师傅都要仔细检查 焊接情况
• 每一道焊接完成后，工人师傅都要仔细检 查焊接情况。.jpg
哈弗的车身焊接还大量运用了工业机器人， 这大大提高了效率并降低了失误的风险
对车身侧面进行预热，这是要干什么呢？ 原来是为了在预热部位安装侧 面防擦条
虽然喷漆面 是否在总装过程中有损坏
• 接下来为了检验装配过程中不出现问题，还要进行四轮定位检测。而尾气排 放检测则是为了符合国家相关环保法规。
经过检测合格的车辆，还要被开到淋浴房，进行密封性能测试。在这里，喷头喷 出的水量比平时下暴雨的雨量还要大数倍。以此才能检验车辆的密封性能如何。
用吊索固定住底盘起吊然后翻转
• 正面放置好后再进行下一步工序 • 安装从底盘上通过的各种气液管路
正面放置好后再进行下一步工序 安装从底盘上通过的各种气液管路
安装前减震器和刹车盘
安装后减震和刹车盘
发动机和变速箱是作为一个动力总成来整体安装的
安装前后传动轴和排气管及轮胎
安装好轮胎的底盘，就可以降到地面上了，接下来就是等待车壳的吊装。
• 经过测试合格的车，才能进行下一道工序。而不 合格的车则直接返回生产线进行重装。
• 测试合格的车辆还要在厂内的各种试车道上模拟 各种路况进行检测，保证车辆出厂的质量。
试车完成后，还要开上地沟做最后的检测，看是否在试车时出现问题。 最后通过了所有检测的车，被整齐摆放在停车场。
• ..\picture\Automobile\64585788.jpg
• 大小不等的钢材，要经过一道切边工序。 然后分配到各个冲压机上，进行下一步工 序.jpg
然后分配到各个冲压机上，进行下一步工序。
冲压部件
平整的钢材经过冲压机重新塑造，被压制成车身上的各种冲压部件。
压制好的前翼子板，整齐放在成品区待用
压制成型的车辆侧车身
• 压制成型的车辆侧车身.jpg
至此，一批批的汽车钢板就变成了形状结构复杂的车身零部件。接下来他们 就被送到了焊接车间，进入了下一道工序。
不能现在就走上运输的板车，还有一些工序等着它。
第五道：检测
目标：发现生产装配过程中潜在的质量问题，尽最大可能拒绝不合格产品出厂 哈弗已经基本上是一台完整的车了，但是工人师傅们还要保证它不能带病出厂。
因此要打开发动机仓，把里面的部件检查一遍。
加注防冻液、助力油、玻璃水和润滑油等必需液体
对车身侧面进行预热
车辆安装悬架连杆等部件
安装后备胎支架
安装后驱动桥壳体
后桥安装好后，再在其上安装螺旋弹簧。注意，不少同类越野车用的是钢板弹 簧。
安装螺旋弹簧
安装前双叉臂悬挂
安装油箱
注意，此时的底盘是反置的，必须将其翻转180°后才能进行下一步工作。因此 这道工序是给底盘上安装临时起吊钩。
给底盘上安装临时起吊钩
组装完成的车身，被吊装到喷漆车间，先进行电泳防锈处理。
电泳防锈处理完毕后，工人们还要清理车身表面，发现 是否有缺陷，为下一步即将到来的喷漆做准备。
喷漆工艺
喷漆准备
由于油漆含有大量有毒物质，而且人工喷漆效率低、浪费油漆，因此哈弗喷漆工 艺已经由机器人来完成了。
至此车身涂装工艺就结束了，喷涂完毕的车身将被送到总装车间进行最后一道工序。
内饰安装
安装门内密封条等内饰件
安装后门锁扣等以及B、C柱的内装饰
安装发动机舱隔音防火墙
安装整车控制电路，在底板上预埋线束，安装仪表台总成等
安装全车底板隔音、门板和安全带等
将内饰流水线上安装好的车身，吊装到底盘工段，然后进行组合，进行下一道的
工序。
将内饰流水线上安装好的车身，吊装到底盘工段，然后进行组合，进行下一道的 工序
