电子整机维修项目教程视放与显像管电路的故障维修
电视机关机时出现亮点。
电子整机维修项目教管电路的故障维修
n 综合实训 n 3. 实训准备 n 1. 万用表一块，型号自定。 n 2. 220V25W电烙铁一把。 n 3. 维修常用工具一套：螺丝刀、镊子等。 n 4. 电路图一分，与维修机型相对应。 n 5. 隔离变压器一个。 n 6. 相应的电视机元件。 n 7. 故障电视机一台。 n 8. 示波器一台。
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 视放与显像管电路的组成
n 图3-10-1视放与显像管电路图
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 视放与显像管的工作过程
n 图3-10-2 视放与显像管电路工作流程图
电电路、视放电路
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 电视机视放与显像管电路的检修流程
n 图3-10-3 视放与显像管电路检修流程图
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 综合实训 n 1. 实训目标 n 熟练掌握视放与显像管电路故障的判断和检
n 拓展1. 衰老 n 彩色显像管的一半寿命可达20000小时。老化的故障特征是：在
开机后的一段时间内光栅较暗，图像较淡，若将亮度调得很大， 则聚焦变坏。如果三个阴极的老化程度不一样，在机后的一段时 间内荧光屏上出现偏色现象，过一段时间后有可能恢复正常。 n 通常可用检测阴极发射能力的方法来判断显像管是否老化。由于 显像管有三个阴极，因此要分别检测。先将灯丝加上正常的工作 电压，其余电极悬空，用万用表置于R×1k挡，红表笔接栅极，黑 表笔接阴极。若检测值大于正常值，表明已有老化现象，但并不 严重时仍可以使用。三个阴极的检测最好能一致，但实际检测中 常有差异，有时差异比较大。若三个阴极都有不同程度上的老化 现象，且影响到亮度，可通过适当提高灯丝电压或降低阴极电压 的方法来增加亮度。若衰老严重，则应更换。
电子整机维修项目教程 视放与显像管电路的故
障维修
2020/11/28
电子整机维修项目教程视放与显像管 电路的故障维修
视放与显像管电路的故障维修
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 知识目标： n 掌握视放与显像管电路的组成。 n 掌握视放与显像管电路的工作流程。 n 能够熟练识读视放与显像管的电路图。
项目10视放与显像管电路的故障维修
n 视放与显像管的常见故障 n 2. 散焦、开机一会自动恢复正常。 n 出现这种故障的原因是视放板与显像管连接的
管座机触不良引起的。 n 这种故障现象的重点检修部位：显像管管座
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 视放与显像管的常见故障 n 3. 无光栅、无图像、无字符。 n 这种故障的原因主要是灯丝电压、加速级电压、
阴极电压和视放电路引起。 n 这种故障现象的重点检修部位：灯丝电压、加
速级电压、阴极电压、三个视放管
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 视放与显像管的常见故障 n 4. 亮度过低。 n 这种故障的原因主要是加速级电压供电电路、
视放电路有问题。 n 这种故障现象的重点检修部位：加速级电压供
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 拓展2. 碰极 n 彩色显像管碰极的最大可能性是灯丝与阴极相碰，其次是栅极与阴极或加速极相
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 综合实训 n 5. 综合评价 n 主要考核内容：维修准备、故障调查、故障分
析、故障确定、故障排除、检修步骤、检修数 据、检修方法、其他项目、安全生产、限定时 间。
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 视放与显像管的常见故障 n 1. 光栅上噪点颜色不纯，图像偏色。 n 出现这种故障现象，主要是由于视放板上的两
个激励电位器出现故障引起，(RP501、 RP502)。 n 检修部位：RP501、RP502
电子整机维修项目教程视放与显像管 电路的故障维修
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 技能目标： n 掌握视放与显像管电路故障维修的方法。 n 掌握彩色电视机视放与显像管故障维修的技能。
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 工具仪表的准备： n 1. 万用表一块，型号自定。 n 2. 220V25W电烙铁一把。 n 3. 常用工具一套：钳子、螺丝刀、镊子等。 n 4. 隔离变压器一个，220V150W。 n 5. 电路图一份，康佳T2979D。 n 6. 相应的电视机使用的元件。 n 7. 相应故障电视机一台。 n 8. 示波器一台。
电子整机维修项目教程视放与显像管 电路的故障维修
项目10视放与显像管电路的故障维修
n 综合实训 n 4. 实训步骤： n 第一步：通电观察故障现象。打开电视机有图像、有伴音。 n 第二步：打开电视机后盖，抽出电路板，通电测量，用万用表测
量视放管基极电压，关机瞬间没有电压加上，进一步测量亮点消 除电路，开机测量V507各级电压，b=12V,c=0V,e=12V。结果电压 正常。关机瞬间测量e=12V、c=0V，集电极电压不对应为12V。 经检测V507损坏。 n 第三步：更换同型号的元件，清理杂物，通电试机，电视机恢复 正常，故障排除。 n 第四步：将电视机重新组装好，整理现场，维修完毕。 n 第五步：填写实训报告

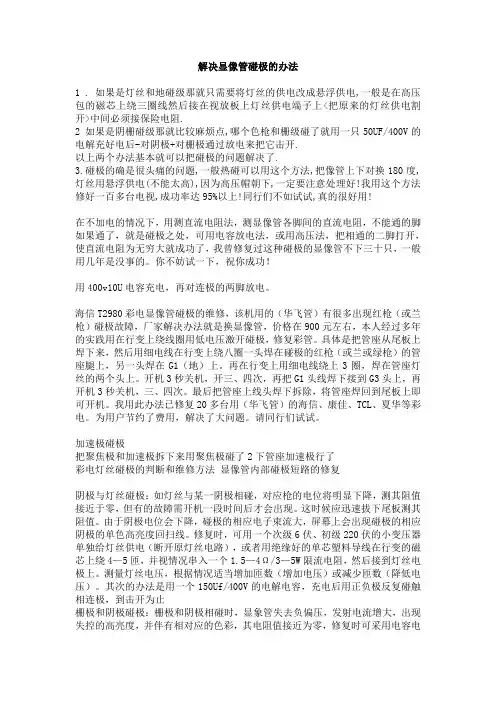

解决显像管碰极的办法
解决显像管碰极的办法1 . 如果是灯丝和地碰级那就只需要将灯丝的供电改成悬浮供电,一般是在高压包的磁芯上绕三圈线然后接在视放板上灯丝供电端子上<把原来的灯丝供电割开>中间必须接保险电阻.2 如果是阴栅碰级那就比较麻烦点,哪个色枪和栅级碰了就用一只50UF/400V的电解充好电后-对阴极+对栅极通过放电来把它击开.以上两个办法基本就可以把碰极的问题解决了.3.碰极的确是很头痛的问题,一般热碰可以用这个方法,把像管上下对换180度,灯丝用悬浮供电(不能太高),因为高压帽朝下,一定要注意处理好!我用这个方法修好一百多台电视,成功率达95%以上!同行们不如试试,真的很好用!在不加电的情况下，用测直流电阻法，测显像管各脚间的直流电阻，不能通的脚如果通了，就是碰极之处，可用电容放电法，或用高压法，把相通的二脚打开，使直流电阻为无穷大就成功了，我曾修复过这种碰极的显像管不下三十只，一般用几年是没事的。
你不妨试一下，祝你成功！用400v10U电容充电，再对连极的两脚放电。
海信T2980彩电显像管碰极的维修，该机用的（华飞管）有很多出现红枪（或兰枪）碰极故障，厂家解决办法就是换显像管，价格在900元左右，本人经过多年的实践用在行变上绕线圈用低电压激开碰极，修复彩管。
具体是把管座从尾板上焊下来，然后用细电线在行变上绕八圈一头焊在碰极的红枪（或兰或绿枪）的管座腿上，另一头焊在G1（地）上。
再在行变上用细电线绕上3圈，焊在管座灯丝的两个头上。
开机3秒关机，开三、四次，再把G1头线焊下接到G3头上，再开机3秒关机，三、四次。
最后把管座上线头焊下拆除，将管座焊回到尾板上即可开机。
我用此办法已修复20多台用（华飞管）的海信、康佳、TCL、夏华等彩电。
为用户节约了费用，解决了大问题。
请同行们试试。
加速极碰极把聚焦极和加速极拆下来用聚焦极碰了2下管座加速极行了彩电灯丝碰极的判断和维修方法显像管内部碰极短路的修复阴极与灯丝碰极：如灯丝与某一阴极相碰，对应枪的电位将明显下降，测其阻值接近于零，但有的故障需开机一段时间后才会出现。
