JTGTF公路桥涵施工技术规范压浆剂试验仪操作规程
桥梁压浆操作规程
桥梁压浆操作规程7.9.1预应力筋张拉锚固后，孔道应尽早压浆，且应在48h内完成，否则应采取避免预应力筋锈蚀的措施。
后张预应力孔道压浆的目的，主要是防止预应力筋锈蚀，并通过凝结后的浆体将预应力传递至混凝土结构中。
对防锈蚀而言，孔道的压浆越早越好，同时也能防止预应力筋的松弛，使构件尽快安装。
条文规定张拉锚固后的48h内完成孔道的压浆在实际施工中是能做到的。
7.9.3采用压浆材料配置的浆液，其性能应符合表7.9.3的规定。
7.9.4用于后张孔道压浆的设备性能应符合下列规定:1、搅拌机的转速应不低于1 000r/ min，搅拌叶的形状应与转速相匹配，其叶片的线速度宜不小于10m/s，最高线速度宜限制在20m/s以内，且应能满足在规定的时间内搅拌均匀的要求。
2、用于临时储存浆液的储料罐亦应具有搅拌功能，且应设置网格尺寸不大于3mm的过滤网。
3、压浆机应采用活塞式可连续作业的压浆泵，其压力表的最小分度值应不大于0.1MPa,最大量程应使实际工作压力在其25% ~ 75%的量程范围内。
不得采用风压式压浆泵进行孔道压浆。
4、真空辅助压浆工艺中采用的真空泵应能达到0.10MPa的负压力。
7.9.5孔道压浆前的准备工作应符合下列规定:1、应在工地试验室对压浆材料加水进行试配验证，各种材料的称量(均以质量计)应精确到士1%。
经试配的浆液其各项性能指标均满足表7.9.3的要求后方可用于正式压浆。
图1 压浆料2、应对孔道进行清沾处理。
对抽芯成型的孔道应冲洗干净并应使孔壁完全湿润，金属和塑料管道在必要时亦应冲洗清除附着于孔道内壁的有害材料。
对孔道内可能存在的油污等，可采用已知对预应力筋和管道无腐蚀作用的中性洗涤剂或皂液，用水稀释后进行冲洗；冲洗后，应使用不含油的压缩空气将孔道内的所有积水吹出。
3、应对压浆设备进行清洗，清洗后的设备内不应有残渣和积水。
7.9.6压浆时，对曲线孔道和竖向孔道应从最低点的压浆孔压入（自下而上）；对水平直线孔道可从任意一端的压浆孔压入；对结构或构件中以上下分层设置的孔道,应按先下层后上层的顺序进行压浆。
压浆实验操作规程
压浆实验操作规程压浆实验是建筑材料实验中常用的一项实验，通过这个实验可以确定混凝土、水泥等材料的抗压强度。
为了保障实验的顺利进行和实验结果的准确性，需要制定一套操作规程。
以下是一份压浆实验操作规程，供参考。
一、实验目的1. 确定混凝土、水泥等材料的抗压强度；2. 评估材料的质量和可靠性。
二、实验材料和设备1. 实验材料：水泥、砂、石子、水；2. 实验设备：压浆机、压浆模具、电子天平、压力计、混凝土试验机、试样切割机、水泥稠度试验仪等。
三、实验步骤1. 准备工作a. 清洁实验室设备和工具，确保无杂质；b. 校准实验设备，如电子天平、压力计等；c. 准备所需的实验材料，保证其质量和贮存条件。
2. 水泥稠度试验a. 取一定质量的水泥样品，用细筛筛分至80目；b. 按比例将水泥样品与水混合，调制出适宜的浆液；c. 使用水泥稠度试验仪测量浆液的稠度，记录结果。
3. 混凝土配合比确定a. 根据实验要求和设计要求，确定混凝土的配合比；b. 按照配合比准确称取所需材料，进行拌合，确保拌合均匀。
4. 试样制备a. 将混凝土均匀倒入压浆模具中，用木棒轻敲压实；b. 垫平模具上面的混凝土，使其平整；c. 将压浆模具放入压浆机中，施加压力，压实混凝土；d. 按照所需的试样数量和尺寸，制备足够的试样。
5. 试样养护a. 将制备好的试样放置在干燥、通风的养护室中；b. 根据混凝土配合比和实验要求，确定试样的养护时间，保证试样的养护质量。
6. 试样强度测试a. 在试样养护结束后，从养护室中取出试样；b. 使用试样切割机将试样切割成标准尺寸的试样；c. 将试样放入混凝土试验机中，逐渐施加压力，记录试样的抗压强度；d. 根据实验要求和设计要求，计算试样的平均抗压强度并记录。
四、安全注意事项1. 在实验过程中，严禁随意操作实验设备，尤其是压力计、混凝土试验机等高危设备；2. 实验人员必须在指导下进行操作，严禁单独进行实验或修改实验步骤；3. 使用化学试剂时，必须佩戴防护眼镜和手套，防止化学物质对皮肤和眼睛的伤害；4. 实验室应保持干燥、通风，以防固化材料产生的气体对人体的危害；5. 紧急情况下，立即停止实验操作，并向指导人员报告。
JTGTF《公路桥涵施工技术规范》压浆剂试验仪操作规程
压浆剂试验仪器操作规程执行检验依据：JTG/TF50-2011《公路桥涵施工技术规范》标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆》技术条件孔道压浆技术指标：,适用于流出进间不大于35s的压浆料。
接收容器:最小容量为2000ml最小读数应不大于流动锥的校准；1725±5mL 水流出的时间为;8±流动锥几何尺寸：上口径178mm,下口径13mm,装料容积；1725±5mL一、压浆剂压力泌水试验气瓶，外测压力表最小分度值不应大于 MPa，级别为级。
1.一个包含２块压力表的CO22.压力泌水容器为圆柱型不锈钢压力容器，需要进行压力实验，在 MPa压力下不会破裂。
其尺寸如图所示。
图压力泌水容器示意图的量筒。
试验程序1. 根据的要求搅拌制备浆体。
2. 将搅拌好的浆体在自加水开始的7 min内倒入容积为400 mL的圆形过滤漏斗中，倒入的浆体体积为200 mL。
二、压浆剂充盈度试验1.试验仪器充盈度试验仪器如图所示，内径为40mm的透明有机玻璃管，两端的直管夹角为120°，每部分长度为，两部分通过粘结剂密封粘结。
将有机玻璃管固定在固定架上。
2.充盈度试验仪试验方法按规定的方法拌制好浆体后，静置1min，通过流动锥将浆体灌入固定在固定架上的充盈度管中。
充完浆体后，用塑料薄膜封闭圆管的两端。
在20℃±3℃的条件下放置7d，观察管内部是否有直径大于3mm的气囊，或者是否存在水囊或水蒸气，在管道的两端是否有泡沫层。
图充盈度管充盈度试验仪充盈度判定：如果存在厚度超过1mm的泡沫层，或者存在直径大于3mm 的气囊，或者存在体积大于1mL的水，则判定充盈度指标不合格。
三、执行检验依据：JTG/T F50-2011《公路桥涵施工技术规范》)标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆技术条件试验容器如图，用有机玻璃制成，带有密封盖，高120mm，置放于水平1．最初填灌的水泥浆面；2.水面；3.膨胀后的水泥浆面。
JTGTF50-2011《公路桥涵施工技术规范》压浆剂试验仪操作规程
压浆剂试验仪器操作规程执行检验依据：JTG/T F50-2011《公路桥涵施工技术规范》标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆》技术条件孔道压浆技术指标：流动度测定仪---流动锥测定压浆料的流动性,适用于流出进间不大于35s的压浆料。
接收容器:最小容量为2000ml最小读数应不大于0.1s38m m178mm(内径)76m m192m m流动锥的校准；1725±5mL 水流出的时间为;8±0.2s流动锥几何尺寸：上口径178mm,下口径13mm,装料容积；1725±5mL一、压浆剂压力泌水试验气瓶，外测压力表最小分度值不应大于0.02 MPa，1.一个包含２块压力表的CO2级别为1.5级。
2.压力泌水容器为圆柱型不锈钢压力容器，需要进行压力实验，在0.8 MPa压力下不会破裂。
其尺寸如图D.1所示。
图D.1 压力泌水容器示意图3.10mL的量筒。
试验程序1. 根据5.2.1的要求搅拌制备浆体。
2. 将搅拌好的浆体在自加水开始的7 min内倒入容积为400 mL的圆形过滤漏斗中，倒入的浆体体积为200 mL。
二、压浆剂充盈度试验1.试验仪器充盈度试验仪器如图E.1所示，内径为40mm的透明有机玻璃管，两端的直管夹角为120°，每部分长度为0.5m，两部分通过粘结剂密封粘结。
将有机玻璃管固定在固定架上。
2.充盈度试验仪试验方法按规定的方法拌制好浆体后，静置1min，通过流动锥将浆体灌入固定在固定架上的充盈度管中。
充完浆体后，用塑料薄膜封闭圆管的两端。
在20℃±3℃的条件下放置7d，观察管内部是否有直径大于3mm的气囊，或者是否存在水囊或水蒸气，在管道的两端是否有泡沫层。
图E.1 充盈度管充盈度试验仪充盈度判定：如果存在厚度超过1mm的泡沫层，或者存在直径大于3mm的气囊，或者存在体积大于1mL的水，则判定充盈度指标不合格。
三、压浆剂浆液自由泌水率和自由膨胀率试验仪执行检验依据：JTG/TF50-2011《公路桥涵施工技术规范》)标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆技术条件试验容器如图F3.1，用有机玻璃制成，带有密封盖，高120mm，置放于水平1．最初填灌的水泥浆面；2.水面；3.膨胀后的水泥浆面。
公路桥涵施工技术规范JTGTF50-2022-1[5]
![公路桥涵施工技术规范JTGTF50-2022-1[5]](https://img.taocdn.com/s3/m/c12689f50408763231126edb6f1aff00bed5709c.png)
公路桥涵施工技术规范JTGTF50-2022-1第一章总则第一条本规范的编制依据和适合范围第二条本规范所用术语和定义第三条本规范所用符号和单位第四条本规范所引用的标准和规范第二章组织管理第五条施工组织设计的内容和要求第六条施工现场管理的内容和要求第七条施工人员管理的内容和要求第八条施工设备管理的内容和要求第九条施工材料管理的内容和要求第三章质量控制第十条质量控制体系的建立和执行第十一条质量控制计划的编制和实施第十二条质量控制检测的内容和方法第十三条质量控制记录的内容和保存第十四条质量控制评价的内容和方法第四章安全防护第十五条安全防护体系的建立和执行第十六条安全防护计划的编制和实施第十七条安全防护设施的设置和维护第十八条安全防护检查的内容和方法第十九条安全防护教育的内容和方法第五章环境保护第二十条环境保护体系的建立和执行第二十一条环境保护计划的编制和实施第二十二条环境保护措施的采取和监督第二十三条环境保护检测的内容和方法第二十四条环境保护评价的内容和方法第六章施工方法第二十五条桩基础施工方法及其注意事项桩基础类型及其选择原则桩基础设计及其核算方法桩基础施工工艺及其操作规程桩基础施工质量控制及其检测方法第二十六条桥墩施工方法及其注意事项桥墩类型及其选择原则桥墩设计及其核算方法桥墩施工工艺及其操作规程桥墩施工质量控制及其检测方法第二十七条桥台施工方法及其注意事项桥台类型及其选择原则桥台设计及其核算方法桥台施工工艺及其操作规程桥台施工质量控制及其检测方法第二十八条上部结构施工方法及其注意事项上部结构类型及其选择原则上部结构设计及其核算方法上部结构施工工艺及其操作规程上部结构施工质量控制及其检测方法第二十九条涵洞施工方法及其注意事项涵洞类型及其选择原则涵洞设计及其核算方法涵洞施工工艺及其操作规程涵洞施工质量控制及其检测方法第七章施工检验第三十条施工检验的目的和原则第三十一条施工检验的内容和要求第三十二条施工检验的方法和程序第三十三条施工检验的记录和报告第八章施工验收第三十四条施工验收的目的和原则第三十五条施工验收的内容和要求第三十六条施工验收的方法和程序第三十七条施工验收的记录和报告---附件名称 ---附件编号 ---页数 -----------------公路桥涵施工组织设计表 ---JTGTF50-2022-1-A1 ---2 -------公路桥涵施工质量控制计划表 ---JTGTF50-2022-1-A2 ---3 -------公路桥涵施工安全防护计划表 ---JTGTF50-2022-1-A3 ---2 -------公路桥涵施工环境保护计划表 ---JTGTF50-2022-1-A4 ---2 -------公路桥涵施工质量控制检测记录表 ---JTGTF50-2022-1-A5 ---4 -------公路桥涵施工安全防护检查记录表 ---JTGTF50-2022-1-A6 ---3 -------公路桥涵施工环境保护检测记录表 ---JTGTF50-2022-1-A7 ---3 -------公路桥涵施工质量控制评价报告表 ---JTGTF50-2022-1-A8 ---2 -------公路桥涵施工安全防护评价报告表 ---JTGTF50-2022-1-A9 ---2 -------公路桥涵施工环境保护评价报告表 ---JTGTF50-2022-1-A10 ---2 -------专属名词 ---注释 ---------------桥涵工程 ---指公路上跨越河流、山谷、道路、铁路等障碍物的桥梁和涵洞的工程-------桩基础 ---指将桩体打入地下或者浮筑在水面上，以承受桥墩、桥台等上部结构荷载的基础 -------桥墩 ---指支撑上部结构的竖向构件，普通由柱体和墩台组成-------桥台 ---指位于桥梁两端，支撑上部结构并承受水平推力的构件，普通由台身和挡土墙组成 -------上部结构 ---指承受车辆荷载并传递给下部结构的桥梁部份，普通由梁、板、拱等组成 -------涵洞 ---指用于通水或者通行的管状或者箱状结构，普通由进口、出口、涵身等组成 -------JTG/T F50-2022 ---指交通运输部发布的《公路桥涵施工技术规范》的标准编号 ----难点：桩基础施工过程中遇到地层变化或者障碍物，导致桩体打入难点或者偏离设计位置。

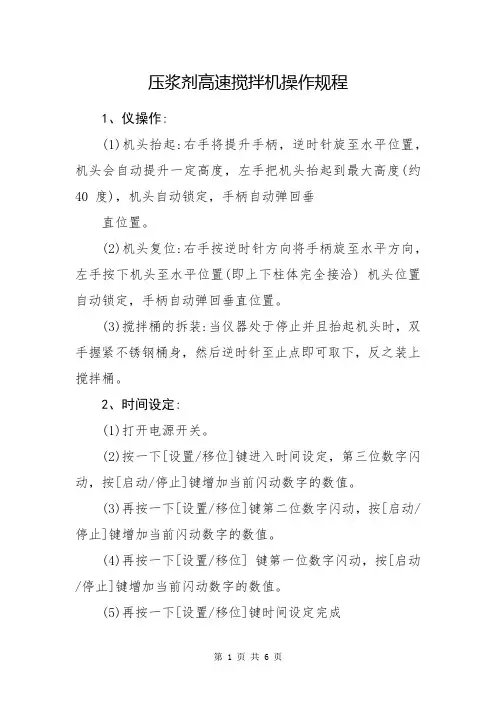

2023年《压浆剂高速搅拌机操作规程、水泥压浆高速搅拌机操作规程、水泥净浆搅拌机操作规程》
压浆剂高速搅拌机操作规程1、仪操作:(1)机头抬起:右手将提升手柄，逆时针旋至水平位置，机头会自动提升一定高度，左手把机头抬起到最大高度(约40 度)，机头自动锁定，手柄自动弹回垂直位置。
(2)机头复位:右手按逆时针方向将手柄旋至水平方向，左手按下机头至水平位置(即上下柱体完全接洽) 机头位置自动锁定，手柄自动弹回垂直位置。
(3)搅拌桶的拆装:当仪器处于停止并且抬起机头时，双手握紧不锈钢桶身，然后逆时针至止点即可取下，反之装上搅拌桶。
2、时间设定:(1)打开电源开关。
(2)按一下[设置/移位]键进入时间设定，第三位数字闪动，按[启动/停止]键增加当前闪动数字的数值。
(3)再按一下[设置/移位]键第二位数字闪动，按[启动/停止]键增加当前闪动数字的数值。
(4)再按一下[设置/移位] 键第一位数字闪动，按[启动/停止]键增加当前闪动数字的数值。
(5)再按一下[设置/移位]键时间设定完成3、使用:(1)按JTG/T F50-2020《公路桥涵施工技术规范》要求，将水，外加剂，水泥称重备用。
(2)调节无极调速旋钮，设定需要的速度(1000-3000 转/min 任意设定)。
(3)打开电源设定所需的时间，(999 秒内任意设定)。
(4)按上述D把机头抬起，按上述3把搅拌桶取下，然后把准备好的水加入搅拌桶，按上述3装上搅拌桶，机头复位。
(5) 按启动键开始工作，首先加入外加剂，再加入水泥。
注意:加水泥时必须均匀的加入，否则由于灰浆浓度过大而承受太大阻力使仪器损坏。
(6)如果搅拌过程中，简壁粘有浆料，就用刮尺刮下。
(7)搅拌完成后，按上述3取下搅拌桶，把搅拌好的浆液倒入试验容器中。
(8)工作完毕，应对仪器进行清洗，长时间不用要断掉电源。
水泥压浆高速搅拌机安全操作规程一、准备工作1、操作前穿戴好工作服、手套等劳动防护用品。
2、检查接线是否可靠、电源电压是否正常。
二、具体操作要求3、按JTG/TF50-2011《公路桥涵施工技术规范》TB/T3192-2008《铁路后张预应力混凝土梁管道压浆技术条件》压浆剂搅拌要求，将水，水泥，添加剂称重备用。
公路桥涵施工技术规范JTGTF50-2022-1[1]
![公路桥涵施工技术规范JTGTF50-2022-1[1]](https://img.taocdn.com/s3/m/4b900dfd9fc3d5bbfd0a79563c1ec5da50e2d680.png)
公路桥涵施工技术规范JTGTF50-2022-1一、总则1.1 编制依据本规范依据《中华人民共和国公路法》、《中华人民共和国建造法》、《中华人民共和国安全生产法》、《中华人民共和国环境保护法》等法律法规，结合公路桥涵施工的特点和发展趋势，参照国内外相关技术标准和规范，编制而成。
1.2 适合范围本规范适合于公路桥涵的施工管理、施工组织、施工质量控制、施工安全防护、施工环境保护等方面的技术要求。
本规范不适合于铁路桥涵、市政桥涵、隧道、渡口等的施工。
1.3 基本原则以人为本，保障施工人员的生命安全和身体健康，预防和减少事故发生。
以质量为核心，按照设计要求和合同约定，确保施工质量符合标准和规范。
以效益为目标，合理安排施工进度和资源，提高施工效率和经济效益。
以创新为动力，采用先进的技术、设备和方法，提高施工水平和能力。
以环保为责任，遵守环境保护法律法规，减少施工对环境的影响和污染。
二、施工管理2.1 施工组织2.1.1 施工组织设计施工单位应根据设计文件、合同条款、现场条件等因素，编制施工组织设计，并报业主或者其代表审批。
施工概况：包括项目名称、地点、性质、规模、结构类型、设计要求等。
施工方案：包括主要结构部件的施工方法、顺序、步骤等。
施工进度：包括各分部份项工程的开工日期、完成日期、关键节点日期等。
施工质量控制：包括质量目标、检验检测计划、质量记录等。
施工安全防护：包括安全目标、安全措施、应急预案等。
施工环境保护：包括环境影响评估、污染防治措施等。
2.1.2 施工现场管理施工单位应按照施工组织设计，合理布置施工现场，设置必要的暂时设施，并保持现场清洁整齐。
办公、生活、仓储等用房应符合国家有关规定，保证施工人员的正常工作和生活。
供水、供电、排水、通信等设施应符合国家有关规定，保证施工现场的正常运行和安全。
施工道路、运输设备、起重设备等应符合国家有关规定，保证施工材料和设备的顺畅运输和安全吊装。
现场试验室、检测设备等应符合国家有关规定，保证施工质量的有效监控和检验。
JTGTF50-《公路桥涵施工技术规范》压浆剂试验仪操作规程
压浆剂考查仪器支配规程之阳早格格创做真止考验依据：JTG/T F50-2011《公路桥涵动工技能典型》尺度TB/T3192-2008《铁路后弛预应力混凝土梁管讲压浆》技能条件孔讲压浆技能指标：震动度测定仪---震动锥震动锥的校准；1725±5mL 火流出的时间为;8±震动锥几许尺寸：上心径178mm,下心径13mm,拆料容积；1725±5mL一、压浆剂压力泌火考查2气瓶，中测压力表最小分度值没有该大于0.02 MPa ，级别为1.5级.2.压力泌火容器为圆柱型没有锈钢压力容器，需要举止压力真验，正在0.8 MPa 压力下没有会破裂.其尺寸如图D.1所示.图D.1 压力泌火容器示企图38m m178mm(内径)76m m192m m3.10mL的量筒.考查步调1. 根据5.2.1的央供搅拌造备浆体.2. 将搅拌佳的浆体正在自加火启初的7 min内倒进容积为400 mL的圆形过滤漏斗中，倒进的浆体体积为200 mL.二、压浆剂充盈度考查充盈度考查仪器如图E.1所示，内径为40mm的透明有机玻璃管，二端的曲管夹角为120°，每部分少度为0.5m，二部分通过粘结剂稀启粘结.将有机玻璃管牢固正在牢固架上.按确定的要领拌造佳浆体后，静置1min，通过震动锥将浆体灌进牢固正在牢固架上的充盈度管中.充完浆体后，用塑料薄膜启关圆管的二端.正在20℃±3℃的条件下搁置7d，瞅察管里里是可有曲径大于3mm的气囊，大概者是可存留火囊大概火蒸气，正在管讲的二端是可有泡沫层.图E.1 充盈度管充盈度考查仪充盈度判决：如果存留薄度超出1mm的泡沫层，大概者存留曲径大于3mm的气囊，大概者存留体积大于1mL的火，则判决充盈度指标分歧格.三、压浆剂浆液自由泌火率战自由伸展率考查仪真止考验依据：JTG/T F50-2011《公路桥涵动工技能典型》)尺度TB/T3192-2008《铁路后弛预应力混凝土梁管讲压浆技能条件考查容器如图F3.1，用有机玻璃造成，戴有稀启盖，下120mm，置搁于火仄1．最初挖灌的火泥浆里；2.火里；3.伸展后的火泥浆里.考查要领往容器内挖罐火泥浆约100mm深，测挖灌里下度并记录，而后盖宽.置搁3h战24h后丈量其离析火火里战火泥浆伸展里.自由泌火率(%)=(a2-a3)/a1×100%自由伸展率(%)=(a3-a1)/a1×100%四、钢丝间泌火考查1 容器考查容器如图C.1，用有机玻璃造成，戴有稀启盖，内径为100mm，下为160mm.正在容器中间置进一束７芯钢丝束.钢丝束正在容器内暴露的下度为1cm～3cm.1——7Φ5钢丝束；2——静置一段时间后的泌火；3——压浆料.图C.1 毛细泌火考查示企图.2 考查要领考查容器静置于火仄里上，将搅拌匀称的浆体注进容器中，注进浆体体积约800mL，并记录浆体准确体积.而后将稀启盖盖宽，并正在核心位子拔出钢丝束.静置3h 后用吸管吸出灌浆料表面的离析火量，移进10mL 的量筒内，丈量泌火量V 1.泌火率（%）＝01V V ×100%式中：V 1——浆体上部泌火的体积； V 0——尝试前浆体的体积.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
J T G T F公路桥涵施工技术规范压浆剂试验仪操
作规程
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
压浆剂试验仪器操作规程
执行检验依据：JTG/TF50-2011《公路桥涵施工技术规范》
标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆》技术条件
孔道压浆技术指标：
动
度
测
定
仪-
--
流
动
锥
测
定
压
浆
料
的
流动性,适用于流出进间不大于35s的压浆料。
接收容器:最小容量为2000ml最小读数
应不大于
流动锥的校准；1725±5mL 水流出的时间为;8±
流动锥几何尺寸：上口径178mm,下口径13mm,装料容积；1725±5mL 一、压浆剂压力泌水试验
1.一个包含２块压力表的CO 2气瓶，外测压力表最小分度值不应大于，级别为级。
2.压力泌水容器为圆柱型不锈钢压力容器，需要进行压力实验，在压力下不会破裂。
其尺寸如图所示。
图压力泌水容器示意图
的量筒。
试验程序 1.
2.将搅拌好的浆体在自加水开始的7min 内倒入容积为400mL 的圆形过滤漏斗中，倒入的浆体体积为200mL 。
二、压浆剂充盈度试验 1.试验仪器
充盈度试验仪器如图所示，内径为40mm 的透明有机玻璃管，两端的直管夹角为120°，每部分长度为，两部分通过粘结剂密封粘结。
将有机玻璃管固定在固定架上。
2.充盈度试验仪试验方法
按规定的方法拌制好浆体后，静置1min ，通过流动锥将浆体灌入固定在固定架上的充盈度管中。
充完浆体后，用塑料薄膜封闭圆管的两端。
在20℃±3℃的条件下放置7d ，观察管内部是否有直径大于3mm 的气囊，或者是否存在水囊或水蒸气，在管道
38m m
178mm(内径)
76m m
192m m
的两端是否有泡沫层。
图充盈度管
充盈度试验仪充盈度判定：如果存在厚度超过1mm 的泡沫层，或者存在直径大于3mm 的气囊，或者存在体积大于1mL 的水，则判定充盈度指标不合格。
三、执行检验依据：JTG/TF50-2011《公路桥涵施工技术规范》) 标准TB/T3192-2008《铁路后张预应力混凝土梁管道压浆技术条件 试验容器如图，用有机玻璃制成，带有密封盖，高120mm ，置放于水平 1．最初填灌的水泥浆面；2.水面；3.膨胀后的水泥浆面。
试验方法
往容器内填罐水泥浆约100mm 深，测填灌面高度并记录，然后盖严。
置放3h 和24h 后测量其离析水水面和水泥浆膨胀面。
自由泌水率(%)=(a 2-a 3)/a 1×100% 自由膨胀率(%)=(a 3-a 1)/a 1×100%
四、钢丝间泌水试验 1容器
试验容器如图，用有机玻璃制成，带有密封盖，内径为100mm ，高为160mm 。
在容器中间置入一束７芯钢丝束。
钢丝束在容器内露出的高度为1cm ～3cm 。
1——7Φ5钢丝束；
2——静置一段时间后的泌水； 3——压浆料。
图毛细泌水试验示意图.2试验方法
试验容器静置于水平面上，将搅拌均匀的浆体注入容器中，注入浆体体积约800mL ，并记录浆体准确体积。
然后将密封盖盖严，并在中心位置插入钢丝束。
静置3h 后用吸管吸出灌浆料表面的离析水量，移入10mL 的量筒内，测量泌水量V 1。
泌水率（%）＝
1
V V ×100% 式中：
V 1——浆体上部泌水的体积； V 0——测试前浆体的体积。
