机械制图与CAD-课程标准
机械制图与AUTOCAD课程标准(05.23)
阿克苏职业技术学院机电系《机械制图与AutoＣＡＤ》课程标准（新型纺织机电技术专业）起草人李红、吾斯曼·萨吾提日期2011年9月28日审核人日期年月日批准人日期年月日《机械制图与Auto CAD》课程标准课程编码：课程类别：核心课程适用专业：新型纺织机电技术授课单位：机电系学时： 124学时编写执笔人及编写日期：李红吾斯曼〃萨吾提 2011年9月28日审定负责人及审定日期：一、课程定位和课程设计1、课程的性质和作用：《机械制图与AutoCAD》课程是新型纺织机电技术专业必修的专业核心课程，是校企合作开发的基于工作过程的课程；对学生职业能力培养和职业素养养成起主要支撑作用；先修课程为《机械基础》；后续课程是《棉纺设备》、《纺纱设备故障诊断与维修》、《毕业设计》等。
学时124。
2、课程标准设计思路：以工作过程为基础的工学结合课程，强调在做中学，学中做的课程建设理念。
打破传统学科教材的“三段式”课程设置模式，把知识、技能、态度贯穿于各项目训练系统中，通过项目、任务、模拟等教学模式，掌握《机械制图与Auto CAD》的基本知识、表达方法及国家标准来提高学生的职业综合能力和素养。
3二、课程目标通过本课程学习可以使学生掌握基本视图、绘图技巧，熟练绘制工程图纸。
具备独立运用AutoCAD设计和制作工程图的能力。
达到专业绘图员等专业岗位的综合素质。
学习本课程以后，根据需要可以考取全国CAD制图I级制图师职业资格证书。
知识目标掌握机械制图的基本概念、制图基本知识掌握三视图的基本理论及应用。
熟练掌握《机械制图》国家标准掌握机械零部件图样的计算机绘制方法和图纸要求，掌握徒手绘制机械图样方法掌握利用工具按国家标准绘制机械图样方法掌握AutoCAD绘制机械图样方法技能目标能够正确识读中等难度的零件图和装配图。
能正确查阅《机械制图国家标准》，并根据国家标准正确绘制机械图样能够利用手工和计算机绘制机械零件图样。
能够利用AutoCAD进行三维绘图。
机械制图与CAD课程标准
《机械制图与 CAD》课程标准【适用专业】：热能动力设备与应用【开设学期】：第一学期【学时数】： 90【课程编码】： 030908一、制定依据：根据教育部《关于制定高职高专专业教育教学计划的原则意见》、《关于全面提高高等职业教育教学质量的若干意见》等文件精神，结合我院实际情况， 2012 级热能动备与应用专业（群）人才培养方案制订的指导性意见。
二、课程描述：《机械制图与 CAD 》是热能动力设备与应用的基础课程，针对面向热力发电行业从事热力设备的运行、维修、管理、服务的一线的岗位，解决生产过程中绘制和阅读工程图样的问题，而获得绘制和阅读工程图样的理论和方法以及应用计算机进行图形处理的技术的技能而设置的课程。
该课程内容、以理论结合实训方式进行教学，从而达到绘制和阅读工程图样以及应用计算机进行图形处理的能力。
三、培养目标：1、方法能力目标：（1）具有自学和探索机械制图新知识的能力。
（2）具有分析和解决机械制图中实际问题的能力。
（3）具有独立制定、实施工作计划的能力。
（4）具有查找有关资料、文献等取得信息的能力。
（5）具有理论知识的综合运用能力。
2、社会能力目标：（1）具有良好的思想政治素质、行为规范和职业道德。
（2）具有良好的组织和协调能力。
（3）具有较强的口头与书面表达能力和人际沟通能力。
（4）具有良好的责任感和敬业精神。
（5）具有认真负责的绘图工作态度、严谨的工作作风和爱护公物的良好习惯。
3、专业能力目标：本课程的任务是使学生系统地掌握手绘及 AutoCAD 的运用，并学会将其应用于以后的工程绘图、课程设计、毕业设计等教学环节中：（1）熟悉和掌握国家标准的有关规定，具有查阅有关标准的能力；（2）掌握正投影法的基本理论及对三维立体及其相互位置的分析方法，能阅读机械图样；（3) 能熟练地应用绘图仪器、 CAD 绘图技术、徒手三种方法绘制机械图样。
(4)能够进行零部件的测绘。
四、与前后课程的联系：机械设计基础1、与前续课程的联系《机械基础》、《高等数学》、等课程为前导，学习了解这些专业知识和技能之后，更有利于本课程的学习、理解、掌握。
机械制图与CAD绘图课程标准

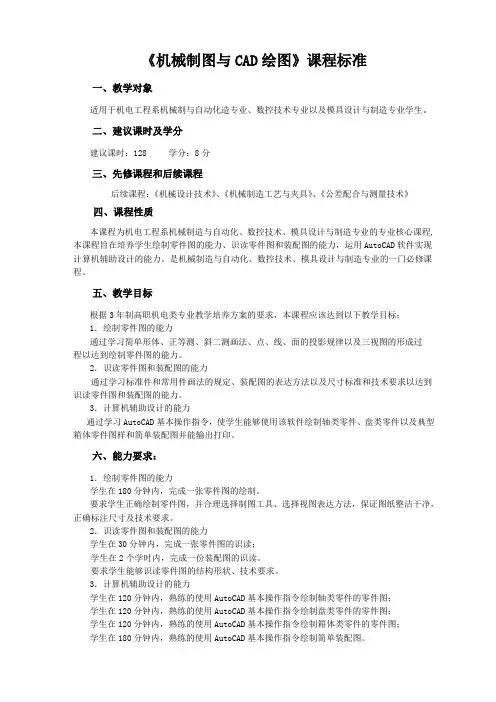

《机械制图与CAD绘图》课程标准一、教学对象适用于机电工程系机械制与自动化造专业、数控技术专业以及模具设计与制造专业学生。
二、建议课时及学分建议课时：128 学分：8分三、先修课程和后续课程后续课程：《机械设计技术》、《机械制造工艺与夹具》、《公差配合与测量技术》四、课程性质本课程为机电工程系机械制造与自动化、数控技术、模具设计与制造专业的专业核心课程, 本课程旨在培养学生绘制零件图的能力、识读零件图和装配图的能力，运用AutoCAD软件实现计算机辅助设计的能力。
是机械制造与自动化、数控技术、模具设计与制造专业的一门必修课程。
五、教学目标根据3年制高职机电类专业教学培养方案的要求，本课程应该达到以下教学目标：1．绘制零件图的能力通过学习简单形体、正等测、斜二测画法、点、线、面的投影规律以及三视图的形成过程以达到绘制零件图的能力。
2．识读零件图和装配图的能力通过学习标准件和常用件画法的规定、装配图的表达方法以及尺寸标准和技术要求以达到识读零件图和装配图的能力。
3．计算机辅助设计的能力通过学习AutoCAD基本操作指令，使学生能够使用该软件绘制轴类零件、盘类零件以及典型箱体零件图样和简单装配图并能输出打印。
六、能力要求：1．绘制零件图的能力学生在180分钟内，完成一张零件图的绘制。
要求学生正确绘制零件图，并合理选择制图工具、选择视图表达方法，保证图纸整洁干净，正确标注尺寸及技术要求。
2．识读零件图和装配图的能力学生在30分钟内，完成一张零件图的识读；学生在2个学时内，完成一份装配图的识读。
要求学生能够识读零件图的结构形状、技术要求。
3．计算机辅助设计的能力学生在120分钟内，熟练的使用AutoCAD基本操作指令绘制轴类零件的零件图；学生在120分钟内，熟练的使用AutoCAD基本操作指令绘制盘类零件的零件图；学生在120分钟内，熟练的使用AutoCAD基本操作指令绘制箱体类零件的零件图；学生在180分钟内，熟练的使用AutoCAD基本操作指令绘制简单装配图。
《机械制图及CAD》课程标准（教学大纲,考核标准）
《机械制图及CAD》课程标准（教学⼤纲,考核标准）潍坊⼯程职业学院课程标准《机械制图及CAD》课程标识课程代码: 15662适⽤专业: 机电⼀体化技术，数控技术等学时数: 72学分数: 4执笔⼈: 崔成梅⼀、课程概述1.课程性质《图样的识读与绘制》是⾼职⼤机械类专业的⼀门重要的专业基础课,是“数控⾃动编程与加⼯课程群”的专业基础课，它在课程群中起着承前启后的作⽤，其教学⽬标就是为了让学⽣尽快掌握机械图样的识读与绘制，培养学⽣的实际操作能⼒、⾃我学习能⼒、CAD能⼒和⾼的空间想象⼒，养成良好的职业道德；同时，通过学习该科⽬，使学⽣能较快表达出设计者的设计思想和设计意图，传递技术信息，使学⽣逐步成长成为适应当地经济，特别是校企合作的企业⽅所需要的⾼技能应⽤性⼈才。
2.课程基本信息1）课程名称：图样的识读与绘制2）适⽤专业：数控⾃动编程与加⼯、机电、⼯程机械运⽤与维护等机械类专业。
3）教学时间安排：第⼀学年第⼀学期4）课程类别：必修课3.课程作⽤4.课程任务5．课程⽬标⼆、课程设计本课程是依据“数控⾃动编程与加⼯课程群”职业能⼒需求的典型⼯作项⽬教学情境设置的。
其总体设计思想是，打破传统“以课堂传授为主要教学过程”的传统模式，转变为“以⼯作过程的项⽬化教学过程”组织教学内容，让学⽣在完成教学情境中学会专业知识。
课程内容突出对学⽣职业能⼒的培养，本课程知识的选取紧紧围绕⼯作项⽬需求组织，融合贯通职业需求。
1.课程理念与思路2.教学内容的选取及依据3．教学⽬标（⼀）知识⽬标1）掌握正投影法的基本理论及其应⽤。
2）熟悉制图国家标准及其有关规定。
3）掌握机件的表达⽅法及其应⽤。
（⼆）能⼒⽬标1）培养学⽣⽤规尺、计算机两种⽅法绘制机械图样的基本能⼒。
2）培养学⽣阅读机械图样的基本能⼒。
3）培养学⽣的空间想象和思维能⼒，以及创造性构型设计的基本能⼒。
（三）素质⽬标1）培养认真负责的⼯作态度。
2）培养⼀丝不苟的⼯作作风；3）激发学⽣学习兴趣，提⾼⾃信⼼，巩固专业思想，培养学⽣⼿、脑并⽤的良好学习习惯。
1《机械制图及CAD技术基础》课程标准（120学时）详解
1《机械制图及CAD技术基础》课程标准（120学时）详解《机械制图及CAD技术基础》课程标准课程代码：建议课时数：120 学分：8适⽤专业：数控技术专业、机电⼀体化技术专业、模具设计与制造先修课程：后续课程：机械零件测绘技术、机械制造技术基础、数控加⼯技术、专业技能⽅向课程⼀、前⾔1.课程的性质该课程是江苏省五年制⾼职数控技术、机电⼀体化技术、模具设计与制造等专业的⼀门专业平台课程。
其任务是：通过本课程的学习,使学⽣熟悉机械制图国家标准，掌握机械制图的⼀般知识，具备识读中等复杂程度的零件图和装配图的能⼒、绘制中等复杂程度的零件图和简单装配图的能⼒，具备零件测绘和识读第三⾓投影机械图样的初步能⼒，能熟练运⽤⼀种CAD软件绘制中等复杂程度的零件图。
养成严谨、细致、⼀丝不苟的⼯作作风和⼯作态度。
2.设计思路该课程是依据五年制⾼等职业教育数控技术、机电⼀体化技术、模具设计与制造等专业的⼈才培养⽅案设置的。
其总体设计思路是，把机械制图和计算机绘图有机整合，打破传统的机械制图和计算机绘图分别教学的课程模式，形成⼀门综合化的核⼼课程，并基于计算机绘图已逐渐代替⼿⼯制图，成为现代⾼技能⼈才必备的基本技能的现实，相对弱化了画法⼏何的教学和板图尺规练习，强化了徒⼿绘图和计算机辅助绘图，强调了对知识的综合运⽤和能⼒培养。
考虑到国际技术交流与合作,在教学内容上增加⼀节介绍国外常⽤的第三⾓投影视图的画法与识读。
课程不仅强调职业岗位的实际要求，还强调学⽣个⼈适应劳动⼒市场变化的需要，因⽽，课程的设计兼顾了企业和个⼈两者的需求，着眼于⼈的全⾯发展和可持续发展。
⼆、课程⽬标1.知识⽬标：了解、理解、掌握、认识、知道、解释、分析等（1）掌握⽤正投影法图⽰空间物体的基本知识和⽅法；（2）知道机械制图国家标准和其它有关规定；（3）掌握识读和绘制机械图样的基本⽅法；（4）掌握AutoCAD软件的基本知识和常⽤功能。
2.能⼒⽬标：（1）能识读和绘制中等复杂零件图样；（2）能初步识读第三⾓投影机械图样；（3）能识读中等复杂程度装配体的装配图，绘制简单装配体的装配图；（4）能运⽤AutoCAD软件绘制和编辑中等复杂程度的机械图样。
018《机械制图与CAD》课程标准(三年制)-2013级
《机械制图与CAD》课程标准（三年制）课程名称：《机械制图与CAD》课程编码：05AA050学分：7 （4+3）总学时：126 学时（78+48）适用专业：三年制数控技术专业、三年制计算机辅助设计与制造专业、三年制机电一体化专业一、前言1.课程性质《机械制图与CAD》是高职机电类专业必修的一门专业技术基础课，是一门理论和实训相结合的课程。
本门课程在一年级的第1、2学期开设，前导课程是《计算机基础》，后续课程是《机械产品测绘》、《机械设计基础》、《金工实习》、《机械制造技术》。
2．基本理念本着“突出应用，服务于专业”的教学指导思想，课程在教学过程中以识图与制图基本技能训练为核心，突出应用性、工具性、先进性，强调理论联系实际。
教学中贯彻“少而精”的原则，注意精讲多练，讲练结合。
课程应按讲课、练习、实践、实训和辅导五个环节进行；应十分重视课程的技能训练、综合实训和上机实践等重要教学环节；计算机绘图内容可分散在相关章节中进行讲授和训练，也可相对集中讲授和训练。
课程是一门既重理论又重实践的应用型课程，重点研究空间形体(机件)和平面图形(图样)之间相互转换规律。
学生在学习过程中要进行由物画图及由图想物的反复训练，要弄清形体和投影之间的关系，注意培养空间想象和逻辑思维能力，多想、多看、多练，理论联系实际，切忌死记硬背。
同时要养成正确使用绘图仪器和严谨科学的绘图习惯，培养良好的工程素质，同时要学会查阅国家标准及有关手册，树立国家标准的意识，在手工与计算机绘图中严格遵守，认真贯彻。
3．设计思路课程在基于工作任务的教学中灵活运用启发式教学、任务驱动式教学、案例式教学等方式。
课程贯彻在CAD中来讲授机械制图内容的方式，同时重视手工绘图基本功的训练。
将课堂理论和课堂实践相结合，课内内容与课外作业相结合，尺规绘图、徒手绘图和计算机绘图相结合，二维绘图和三维造型相结合。
教学中基于直观性原则，先手绘或CAD绘制立体，再研究立体的视图，培养学生由空间到平面的思维模式，同时运用幻灯投影、三维模型和三维动画、实物模型或典型零件等手段。
推荐-机械制图与CAD一课程标准 精品
《机械制图与CAD》（一）课程标准课程编号：适用专业：数控技术开课部门：机电工程系总学时： 54（理论30；实训24）一、课程性质《机械制图与CAD》是一门针对性、实践应用性很强的技术基础课，是机电类各专业学生必修的职业基础课。
通过本课程的学习，学生能够掌握绘制和阅读机械图样的基本原理、方法和基本技能，形成较强的空间想象和思维能力，从而能熟练阅读较复杂的机械工程图样，并能应用机械制图国家标准及相关技术标准正确绘制机械图样，同时，掌握AUTOCAD二维绘图基本指令和操作，熟练绘制二维零件图，为学生后续学习机械制造基础、机械设计基础、互换性与技术测量、数控加工技术、模具加工工艺等专业课程，以及进行机械零件的设计、加工、安装与维修、工艺革新与改造等打下必不可少的基础。
机械图样是一种专用工程技术语言。
因此，每个机电类专业的学生都必须掌握好这门技术语言，将来才能够顺利进入机电行业的相关工程技术岗位，从事机电产品的设计与开发、产品加工质量检测、生产施工技术管理、产品宣传与售后技术服务、技术交流与创新等专业技术工作。
另外机械制图有严格的国家标准，在该课程的学习过程中，学生能逐渐养成严谨和一丝不苟的工程意识和专业精神，为形成一个机电工程技术人员所必须具备的综合职业素养和职业能力打下坚实的基础。
二、课程目标1、职业技能目标熟悉《机械制图》国家标准的基本规定，会查阅和使用有关常用标准件、公差配合等国家标准和技术手册；掌握必要的制图基础知识和画图、看图基本技能，会正确地使用绘图工具和仪器，能根据国家机械制图标准的规定，正确绘制和识读中等复杂程度的机械零件图和简单的装配图，所绘图样应做到视图选择恰当，图面布局合理、投影正确、图线规范、尺寸完整；基本掌握轴测图、标准件和常用件的画法。
同时，还要掌握AUTOCAD软件的基本应用与操作，熟练绘制二维零件图等图样。
2、知识目标了解《机械制图》这门学科的性质、功能、研究范围、基本框架；理解该学科的主要概念、基本原理和方法；理解投影法的概念与基本方法；掌握应用正投影法的基本原理绘制三视图以表达空间几何形体的基本规律和方法；懂得机械图样在生产中的重要作用；熟悉机械图样的常用表达方法并做到灵活运用；了解零件测绘的用途、方法和基本步骤。
机械制图与CAD课程标准（修改）
机械制图与CAD课程标准（修改）机械制图与CAD课程标准一、课程性质与任务《机械制图与CAD》课程是三年制高等职业教育模具设计与制造专业的一门专业基础课程。
通过本课程的学习培养学生识读和绘制机械工程图样的能力，并为后续的《机械制造基础》、《塑料成型工艺与模具设计》、《产品三维造型设计》、《模具CAD/CAE》、《计算机辅助制造》等课程奠定学习基础。
同时，使学生养成良好的规范意识和严谨、细致的工作作风，培养学生具有一定的分析问题和解决问题的能力。
二、课程教学目标（一）课程工作任务目标该课程的主要任务是培养学生正确运用正投影法来分析、表述机械工程问题、阅读和绘制机械图样的能力和空间想象能力及运用和贯彻国家标准的初步能力，从而培养认真负责的工作态度和严谨细致的工作作风，为后续课程学习打好基础，也为今后进一步提高和从事技术工作创造良好条件。
全面提高学生的绘图及识图能力，零部件的测绘及表达方法。
培养学生严谨认真的工作作风。
结合专业特点引入实践教学内容，并将中级制图员考试纳入教学重点。
改变教学思路和教学手段，增强学生的动手能力。
重点提高计算机绘图能力，并使之有效的服务于课堂教学。
以实际企业的生产图纸为教学载体，尽可能多地为学生提供可见实物，实现教、学、做一体化。
（二）职业能力目标本课程以学生为主体，将知、技、能融会在整个学习过程中，强化学生的读、绘、测能力及软件应用能力的培养，使学生具备必需的基本职业能力和关键能力（专业能力、方法能力、社会能力）。
1.基本职业能力目标帮助学生体验识图与制图学习活动中的成功与快乐，使他们认识到识图与制图来源于实际，又服务于社会。
帮助学生体验学习活动中的成功与快乐，通过教师演示、学生动手操作完成项目任务，激发学生的学习兴趣，培养学生科学观察、独立思考、自主探究的习惯，从而使学生达到自主学习、参与学习、合作学习的目的。
2.专业能力目标（1）能够掌握正投影法的原理，绘制和识读中等复杂程度的工程图样。
