民熔跌落式熔断器的作用与结构解析
跌落式熔断器课件.ppt
16:34
五、跌落式熔断器的选择 10kV跌落式熔断器适宜用于四周空气无导电粉尘、无腐蚀 性气体及易烧、易爆等危险性环境，年度温差变比在 ±40℃以内的户外场所。其选择是按照额定电压和额定电 流两项参数进行，也就是熔断器的额定电压必须与被保护 设备（线路）的额定电压相匹配。熔断器的额定电流应大 于或等于熔体的额定电流（一般熔体的额定电流可选为熔 断器具的0.3～0.1倍），而熔断体的额定电流选择为 100kVA及以下取2～3倍额定电流，100kVA以上取 1.5～2倍额定电流。此外，应按被保护系统三相短路容量， 对所选定的熔断器进行校核。保证被保护系统三相短路容 量小于熔断器额定断流容量的上限，但必须大于额定断开 容量的下限。
1-上接线端子 2－绝缘瓷瓶 3－固定安装板 4－下接线端子 5－灭弧触头 6－熔丝管（闭合位置） 7－熔丝管（跌开位置） 8－熔丝 9－操作环 10－灭弧罩
16:34
图1 RW10-10F型跌开式熔断器
16:34
图2 RW11-10F型跌开式熔断器
1-上静触头；2－释压帽；3－上动 触头；4－熔管；5－下动触头；6－ 下支座；7－绝缘子 ；8－安装板
16:34
16:3416:34 Nhomakorabea跌落式熔断器开断大电流的能力强， 而开断小电流时燃弧时间则较长。它没有 使电流强迫过零的能力，因此不起限流作 用。而且其能承受的过电压倍数也比较低。 跌落式熔断器的熔体结构有两端排气和分 级排气式两种。分级排气式熔断器的断流 能力比较大。
16:34
跌落式熔断器也可分为单管式和 双管式，双管式熔断器多为重合保险。

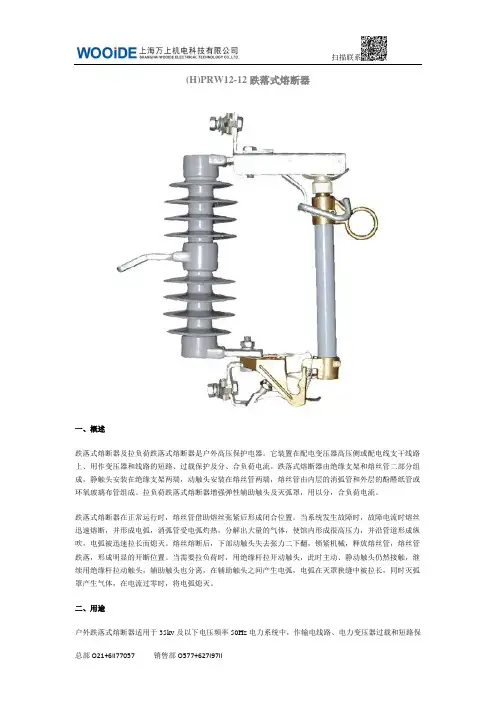

HRW12-12跌落式熔断器
(H)PRW12-12跌落式熔断器一、概述跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器。
它装置在配电变压器高压侧或配电线支干线路上、用作变压器和线路的短路、过载保护及分、合负荷电流。
跌落式熔断器由绝缘支架和熔丝管二部分组成，静触头安装在绝缘支架两端，动触头安装在熔丝管两端，熔丝管由内层的消弧管和外层的酚醛纸管或环氧玻璃布管组成。
拉负荷跌落式熔断器增强弹性辅助触头及灭弧罩，用以分，合负荷电流。
跌落式熔断器在正常运行时，熔丝管借助熔丝张紧后形成闭合位置。
当系统发生故障时，故障电流时熔丝迅速熔断，并形成电弧，消弧管受电弧灼热，分解出大量的气体，使馆内形成很高压力，并沿管道形成纵吹，电弧被迅速拉长而熄灭。
熔丝熔断后，下部动触头失去张力二下翻，锁紧机械，释放熔丝管，熔丝管跌落，形成明显的开断位置。
当需要拉负荷时，用绝缘杆拉开动触头，此时主动、静动触头仍然接触，继续用绝缘杆拉动触头，辅助触头也分离，在辅助触头之间产生电弧，电弧在灭罩狭缝中被拉长，同时灭弧罩产生气体，在电流过零时，将电弧熄灭。
二、用途户外跌落式熔断器适用于35kv及以下电压频率50Hz电力系统中，作输电线路、电力变压器过载和短路保护，分合额定负荷电流只用，机械寿命≥2000次。
三、使用条件1.适用于环境温度上限40℃，下限-30℃之内。
2.海拔不超过1000m，风速不大于35m/s3.熔断器不适用于下述场所3.1有燃料或爆炸危险的场所。
3.2有剧烈震动或冲击的场所。
3.3有异电化学气体作用及严重空气污秽，烟雾地区。
四、结构简介熔断器是由基座和消弧装置两大部分组成，灭弧管下端装有可能转动的弹簧支架，始终使熔丝处于紧张状态，以保证灭弧管在合闸位置的自锁，线路与变压器过载或短路中，熔丝熔断，熔丝迅速从灭弧管中抽出，灭弧管设计为逐级排气式解决在同一熔断器上开断大小电流的矛盾。
五、型号说明六、主要技术参数型号额定电压kv额定电流A开断电流kA冲击电压BIL工频耐压kv PR12W-10/10012100 6.311042PR12W-10/2001220012.511042。
跌落式熔断器的操作方式
跌落式熔断器的操作方式跌落式熔断器是一种根据电路故障电流大小自动断开电路的保护装置。
其操作方式简单易懂，下文将从以下内容进行介绍：跌落式熔断器的原理、跌落式熔断器的操作步骤、跌落式熔断器的注意事项。
跌落式熔断器的原理跌落式熔断器实际上就是一种带有熔丝的保险丝，熔丝是一种能够在电流过大时熔断的电子元件。
在正常情况下，电流通过熔丝时，其温度不会升高到熔断的温度，因此电路可以正常工作。
但是，如果电路中出现了短路、过载或其它异常情况，电流会急剧增加，这时熔丝的温度就会快速升高，当熔丝达到熔断温度时，就会自动断开电路，起到保护电路的作用。
跌落式熔断器的操作步骤跌落式熔断器的操作十分简单，只需按照以下步骤进行：1.先确保电路处于断电状态。
2.找到跌落式熔断器，并确定其位置。
3.拆下熔断器盖子，取出熔丝。
4.根据电路故障电流大小选择合适的熔丝进行更换。
5.将新的熔丝安装到跌落式熔断器中，并安装熔断器盖子。
6.打开电路电源，检查电路是否正常工作。
跌落式熔断器的注意事项在操作跌落式熔断器时，也需要注意以下事项：1.在更换熔丝时，需要根据电路故障电流大小选择合适的熔丝。
如果选用的熔丝电流太小，可能会造成保护不到位，电路无法及时断开，从而影响保护效果；而熔丝电流过大，则容易造成误触发，使电路在正常工作时也会断开。
2.在更换熔丝时，一定要确保电路处于断电状态，避免触电或其他安全事故。
3.更换熔丝时，需要先拆下熔断器盖子，然后取下原有的熔丝，并根据其尺寸和标识选择相应的新熔丝。
4.更换熔丝后，需要安装好熔断器盖子，确保电路处于正常工作状态，避免电路短路或其它操作误区引起的安全事故。
综上所述，跌落式熔断器是一种安全、可靠的电路保护装置，其操作方式简单易懂，但在使用过程中需要注意选择合适的熔丝并遵守操作步骤和注意事项，以确保电路能够获得最佳的保护效果。
熔断器工作原理-用途和结构-技术参数-工作的物理过程
熔断器工作原理-用途和结构-技术参数-工作的物理过程————————————————————————————————作者：————————————————————————————————日期：熔断器工作原理/用途和结构/技术参数/工作的物理过程1、熔断器（fuse-link）的用途和结构熔断器是当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而分断电器的保护电器，它是集感应、比较与执行于一体的最简单且性能优异的保护电器，在低压配电线路中作短路和过载保护用。
由于熔断器对过载反应不灵敏，所以不宜用于过载保护，主要用于短路保护。
熔断器主要由熔体和安装熔体的熔管和熔座组成。
其中熔体是主要部分，既是感受元件又是执行元件。
熔体可以做成丝状、片状、带状、笼状，材料有两类：低熔点材料，如铅、锌、锡及铅锡合金；另一类为高熔点材料，如银、铜、铝等。
熔管的材料为陶瓷、绝缘钢纸或玻璃纤维。
2、熔断器的主要工作原理和主要技术参数：熔断器是一种结构简单、使用方便、价格低廉的保护电器。
它主要有熔体和安装熔体的导电零件组成，此外还有绝缘座和绝缘管组成。
使用时，熔体被保护电路串联，当电路为正常负载电流时，熔体温度较低。
如果电路发生短路故障时，电路电流增大，熔体发热。
当熔体温度升高到熔点时，自行熔断，分断故障电路，达到保护线路的目的。
3、熔断器工作的物理过程：1）.熔体升温当电路中出现短路电流时，使熔体温度升高到熔化温度，但熔体仍然处于固体状态，并没有开始熔化。
此时，电流越大，温度上升越快。
2）.熔体熔化熔体继续吸收热量，其中部分金属开始从固体状态转变为液体状态。
由于熔体熔化需要吸收一部分热，因此，这个阶段内，熔体温度始终保持在熔点。
3）.电弧产生熔化了的金属继续被加热直至汽化，即出现金属蒸汽。
此时，由于瞬间小的绝缘间隙的出现，电流突然中断，此时的电路电压会立即击穿此间隙，产生电弧，从而使电路又一次接通，形成第二次加热阶段。
跌落式熔断器的作用与结构讲解
跌落式熔断器开断大电流的能力强， 而开断小电流时燃弧时间则较长。它没有 使电流强迫过零的能力，因此不起限流作 用。而且其能承受的过电压倍数也比较低。 跌落式熔断器的熔体结构有两端排气和分 级排气式两种。分级排气式熔断器的断流 能力比较大。
07:01
跌落式熔断器也可分为单管式和 双管式，双管式熔断器多为重合保险。
07:01
07:01
07:01
上静触头
上动触头 安装板
释放帽
操作环 熔管
下动触头
绝缘子
下支座
07主要技术参数有：额定电压， 额定电流，额定开断电流、最小开断电流，额 定雷电冲击耐受电压，额定1min工频耐受电压， 爬电比距，能够开断负荷电流的水平等。
熔丝的主要技术参数有：熔体的额定电流、 材料和熔断特性曲线等。
07:01
其工作原理是： 熔丝穿过熔管，两端拧紧，正常时，靠熔丝的张
力使熔管上动触头与上静触头可靠接触，当故障时， 熔丝熔断，形成电弧，熔管内产生大量的气体，对电 弧形成吹弧，使电弧拉长并熄灭，同时失去熔丝拉力， 在重力作用下，熔丝管向下跌落，切断电路，形成明 显的断开距离。
07:01
二、跌落式熔断器的结构 跌落式熔断器由上下导电部分、熔丝管、绝缘部分 和固定部分组成。熔丝管又包括：熔管、熔丝、管帽、 操作环、上下动触头、短轴。 熔丝材料一般为铜银合金，熔点高，并具有一定的 机械强度。在熔管的上端还有一个释放压力帽，放置 有一低熔点熔片。当开断大电流时，上端帽的薄熔片 融化形成双端排气；当开断小电流时，上端帽的薄熔 片不动作，形成单端排气。
常用熔丝额定电流有：3、5、 7.5、10、15、20、30、40、 50、75、100、150、200A等。
熔断器的结构和工作原理
熔断器的结构和工作原理
熔断器是一种过电流保护器，广泛应用于低压配电系统和控制系统以及用电设备中。
它主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。
熔体由低熔点的金属材料（铅、锡、锌、银、铜及合金）制成丝状或片状，俗称保险丝。
工作中，熔体串接于被保护电路，既是感测元件，又是执行元件；当电路发生短路或严重过载故障时，通过熔体的电流势必超过一定的额定值，使熔体发热，当达到熔点温度时，熔体某处自行熔断，从而分断故障电路，起到保护作用。
外壳一般由陶瓷、硬质纤维制成管状，主要用于安装熔体并作为熔体的外壳，在熔体熔断时兼有灭弧的作用。
支座则用于固定熔断器。
熔断器的工作原理是利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。
高压熔断器跌落式的原理
高压熔断器跌落式的原理
高压熔断器跌落式的原理是利用电流过大时，熔断器内部的导体引线会瞬间熔断，从而切断电流的传输。
具体的工作原理如下：
1.当电流通过熔断器时，导体引线会受到电流的加热作用，引线的温度会上升。
2.当电流超过熔断器所能承载的额定电流时，导体引线的温度会迅速升高。
3.当导体引线温度达到熔断器材料的熔点时，导体引线会瞬间熔断。
4.一旦导体引线熔断，熔断器内的电路会被切断，电流无法继续传输。
高压熔断器跌落式的安装和使用需要注意的是，选用合适的熔断器额定电流，以确保在额定电流之下正常工作，但在超过额定电流时能可靠地热熔断开。
此外，熔断器的导体引线应该有足够的电流承载能力，以免在额定电流条件下引线过热而熔断。
跌落式熔断器
当熔体熔断时，在熔管内产生电弧，熔管 内衬的消弧管在电弧作用下分解出大量气 体，在电流过零时产生强烈的去游离作用 而使电弧熄灭。由于熔体熔断，活动关节 被释放，使熔管在上下触头的弹力和熔管 自重的作用下迅速跌落，形成明显的分断 间隙。
高压限流跌落式熔断器 由熔断件和支架两部分组成。熔断件的熔 体采用截面带状电工纯铜材料制造，管内 填充以石英砂经过固化后作为灭弧材料， 管状外壳用玻璃纤维管制造，端帽用镀锡 的铜材与玻璃纤维制造的外壳密封。
2．熔体的材料及其特性
要求熔体得材料熔点低、导电性能好、不易氧化和易于加工。一 般有铅、铅锡合金、锌、铜、银等金属材料。 铅、铅锡合金和锌的熔点低，分别为320℃、200℃、420℃， 但导电性能差，用这些材料制成的熔体截面积相当大，熔断时产生的 金属蒸汽太多，对灭弧不利。因此在电压为1000V以上装置中，不宜 采用这些材料制成的熔体。 铜和银的导电性能好，但熔点较高，分别为1080℃和960℃，可 以制成截面积较小的熔体。铜熔体广泛用于各种电压的熔断器中，银 熔体的价格较贵，只使用于电压在1000V以上的小电流的熔断器中。 铜和银熔体的主要缺点是熔点较高。当熔断器长期通过略小于熔体熔 断电流的过负荷电流时，熔体可能一直不熔断，而发热温度长期达 900℃以上，使熔断器其他部件损坏。 为了克服上述缺点，可采用“冶金效应”来降低熔体的熔点， 即在难熔的熔体上焊上铅或锡的小球，当温度达到铅或锡的熔点时， 结果熔体首先在小球处熔断，然后熔体全部熔化。
一、熔断器
1．用途 熔断器是最简单和最早使用的一种保护电器，用 来保护电路中的电气设备使其免受过载和短路电 流的危害。熔断器不能用来正常地切断和接通电 路，必须与其他电器（隔离开关、接触器、负荷 开关等）配合使用。 广泛用于1000V及以下的装置中；在电压为3～ 35KV高压装置中，主器等设备的保 护。
